Поиск стандартной документации
В сети интернет есть много чертежей типовых строений, относящимся к каркасным домам. Но полный комплект документации для начала работ придётся готовить самостоятельно. Особенно это касается случаев, когда решено возводить четырёхэтажный дом. Тогда придётся проводить строительную экспертизу в обязательном порядке.
Чертёж стропил
Чертежи на заказ – как найти инженерную компанию
Самый простой способ подготовки документации – обращение в строительную контору. Конструкторы предложат базовый проект, после этого заказчик внесёт в него необходимые изменения и поправки, которые могут касаться:
- планировки;
- числа этажей;
- дополнительных элементов (дымоход, балкон, лоджия);
- строительных материалов.
- Конструктор учтёт пожелания заказчика и создаст необходимую документацию.
Самостоятельное создание чертежей
Подготовить чертежи каркасного дома своими руками можно двумя способами:
- Вручную – на бумаге, используя чертёжные инструменты.
- При помощи специального программного обеспечения на ПК.
При выборе первого варианта нужно учесть, что профессиональные строители, если они будут заниматься возведением, лучше понимают документацию, которая выполнена по строительным нормативам.
Использование программ
Чтобы сделать чертёж дома на ПК не обязательно приобретать дорогостоящие профессиональные программы – для этого имеются бесплатное (или недорогое коммерческое) ПО для начинающих. С его помощью можно создать не только наглядные чертежи, но и 3D-модели для лучшей визуализации.
Укладка фундамента под каркасный дом
Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?
Анализ грунта на участке под строительство
Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный или ленточный фундамент глубокого заложения.
Сделать правильный выбор поможет анализ земли, взятой со строительного участка. Что он поможет определить:
- Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
- Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
- Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.
Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.
Особенности ленточного фундамента
Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.
Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.
Последовательность возведения ленточного фундамента:
- Рытье траншеи и укладка песчаной подушки на ее дно.
- Гидроизоляция стенок траншеи.
- Монтаж деревянной опалубки.
- Сборка и установка армирующей сетки.
- Заливка опалубки бетоном и его уплотнение.
Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.
Свайно-винтовой фундамент – простое и доступное основание для дома
Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.
Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.
Укладка столбчатого фундамента
Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.
Работы выполняют пошагово:
- По выбранному периметру в земле бурят круглые скважины.
- В них устанавливают связанный из арматуры металлический каркас.
- Опускают в скважины опалубку из обсадных труб.
- Обрезают надземные элементы по одному уровню.
- Заливают скважины бетоном и уплотняют его.
Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.
Плитный фундамент – когда немалые вложения оправдывают себя
Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.
Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.
Технология укладки основания предполагает
- Снятие верхнего слоя почвы (плодородного).
- Укладку геоткани, засыпку песчано-гравийной подушки и ее трамбовку.
- Настил гидроизоляционного материала.
- Установку деревянной опалубки.
- Монтаж и установку сетки, связанной из ребристой арматуры.
- Заливку бетона и его последующее уплотнение специальной вибрационной машиной.
Высота плитного основания обычно составляет 100 мм.
Шаг 1: Фундамент под каркасный дом
Дом на каркасе — легкое сооружение, не требующее мощного заглубленного фундамента. Несущая способность свайных или ленточных оснований с заложением до 50 см достаточна, чтобы обеспечить восприятие и передачу грунтам нагрузки от строения.
Свайные фундаменты — заглубленные в землю стержни из бетона, железобетона или металла. Их достоинства:
- быстрый монтаж;
- небольшой объем земляных работ или даже их отсутствие;
- короткий промежуток между окончанием установки фундаментов и дальнейшим монтажом конструкций.
Исключение — устройство монолитных свай и ростверка. Здесь нужно подождать до набора бетоном прочности. Обычно это занимает 1-2 недели. Поскольку нагрузка будет увеличиваться постепенно, не обязательно дожидаться нормативного срока в 28 суток, чтобы приступить к монтажу каркаса.
Металлические сваи вкручивают ручным или механизированным буровым оборудованием. Готовые бетонные анкеры погружают в проделанные скважины забивной или вдавливающей техникой. Строительство таких фундаментов занимает 1-3 дня, выполняется специализированными организациями.
Монолитные буронабивные сваи можно изготовить самостоятельно. Применяют бетон марки не ниже М 200. Для опалубки используют скрученный трубкой рубероид. Его помещают в отверстие, устанавливают внутрь арматурный каркас из 3-4 стержней. Заливают в полость конструкции раствор, послойно уплотняя виброинструментом.
По верху свай на оголовки монтируют несущие ригели из металла, бетона или дерева. В этом случае подполье остается открытым.
Свайный фундамент с висячим железобетонным ростверком.
Ростверк соединяет отдельные сваи в жесткую устойчивую систему. Может быть:
- висячим;
- наземным;
- заглубленным.
В последнем случае это аналог ленточного фундамента мелкого заложения. Его устраивают из монолитного железобетона по периметру дома и под несущие перегородки. Котлован выкапывают на глубину 30-50 см, отсыпают песком и щебнем.
На подушку устанавливают опалубку. Внутрь помещают стальные каркасы, которые жестко завязывают с выпусками арматуры свай. Для крепления нижнего обвязочного бруса заранее подготавливают металлические шпильки диаметром 12 мм с резьбой. Их приваривают или прикручивают проволокой к стержням каркаса через каждые 150-200 см по длине ростверка. Крепежи должны располагаться на расстоянии не более 30 см от углов фундамента и выступать над верхней гранью конструкции на 13-15 см.
Устройство заглубленного ростверка.
Предварительно на опалубке размечают места установки стоек, чтобы они не совпали с крепежом для горизонтального бруса.
Поверхность основания обрабатывают гидроизоляционной мастикой, укладывают 2-3 слоя рубероида или другого влагозащитного материала.
Ленточный монолитный фундамент устраивают похожим образом. Если основание — плита, бетон заливают на всю площадь дома с выступом за периметр на 20 см. Толщина конструкции — 10-20 см, армирование — сварными сетками.
Плитный фундамент — практически готовое основание под полы
Особое внимание нужно уделить утеплению. Используют плиты пенополистирола, которые укладывают на щебеночную подготовку
Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет.
При бетонировании монолитных плит для подвода коммуникаций монтируют гильзы. Они обеспечивают доступ при прокладке труб водопровода или канализации. Подземные проходы нужно оборудовать заранее, иначе потом провести каналы будет очень сложно.
В наземных и мелкозаглубленных фундаментах установка гильз нужна для вентиляции подпольного пространства. В каркасных сооружениях это очень важный момент, которым нельзя пренебрегать. Вытяжки снижают влажность воздуха, губительно действующую на деревянные конструкции.

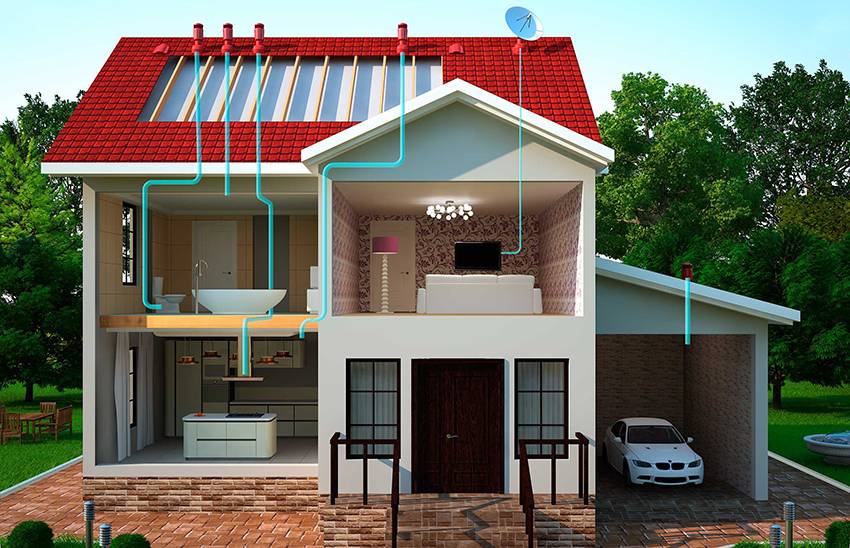

Вентиляция
Вентиляция каркасного дома должна быть четко определенна и продумана еще на этапе проектирования. При правильном выполнении вентиляции, в доме будет обеспечен оптимальный микроклимат.
Вентиляция может быть:
- Естественной (форточки, окна вентиляционные трубы);
- Искусственная с установленным вентилятором (например, кухонная вытяжка);
- Комбинированная, когда используются оба вида вентиляции;
- Совмещенная с воздушной системой отопления.
Вентиляция просто необходима на кухне и туалете. При этом благодаря особой конструкции дома, все элементы вентиляции можно скрыть за стенами.
Что влияет на формирование цены каркасника
Окончательная сумма определяется несколькими параметрами:
- Архитектурная часть. Состоит из планировки, рабочих чертежей и расчетов. На нее влияет площадь строения, сложность дизайна, количество этажей.
- Затраты на строительные работы. Оплачивается труд строительной бригады, эксплуатация оборудования и спецтехники.
- Доступность коммуникаций.

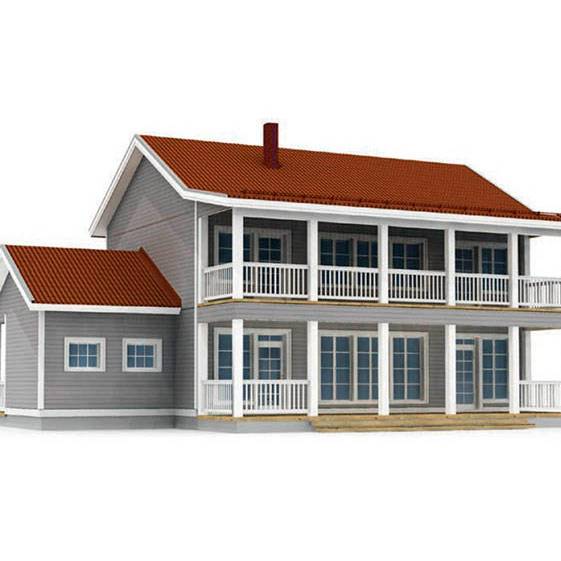

Дом по финской технологии; на цену влияет сложность проектаИсточник pinterest.com
Затраты на стройматериалы — важная часть расходов, которую можно попытаться уменьшить. Выбирая фанеру и вагонку, многие отдают предпочтение материалам отечественного производства, как более дешевым. Выбирая покрытие для кровли, материалы для гидро- и пароизоляции, останавливаются на продукции зарубежных фирм. В среднем распределение финансов выглядит следующим образом:
- 30% стоимости. Пиломатериалы — основа каркасного строительства. Для возведения каркаса, перекрытий, внутренних перегородок, стропил необходима высококачественная древесина.
- 15%. Каркасные дома славятся отменной теплоизоляцией; эти деньги будут потрачены на утеплитель.
- 25-30%. Кровля.
- 20-25%. Отделка (внешняя и внутренняя).
Строительство своими руками
При строительстве эко дом важным критерием является его расположение, так как необходимо по максимуму использовать энергию солнца, как для отопления всех помещений, так и для нагрева горячей воды и это необходимо учитывать при самостоятельном проектировании дома. Правильно расположенный относительно юга дом, позволит использовать максимальное количество солнечной энергии, тем самым, уменьшая нагрузку на имеющиеся инженерные системы.
Выбор места
При выборе места расположения эко дома и его правильного размещения на земельном участке, очень важно знать, что эко дом не должен быть затенён с восточной стороны, а в особенности с южной и западной, так как от этого полностью зависит эффективность эко дома. После правильного выбора места для возведения эко дома, приступают к непосредственному строительству корпуса своими руками. Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность
По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж
Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность. По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж
После правильного выбора места для возведения эко дома, приступают к непосредственному строительству корпуса своими руками. Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность. По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж.
Теплоизоляция эко дома
При строительстве эко дома своими руками, повышенное внимание уделяется так называемым «мостикам холода», где возможно проникновение в дом холода с улицы. В северный регионах, следует предусмотреть при строительстве эко дома, создание дополнительной термической маски, по всему периметру дома. Термическая маска сооружается из более тяжёлых строительных материалов
Днём такая маска способна эффективно накапливать солнечное тепло, а ночью эффективно сохранять его
Термическая маска сооружается из более тяжёлых строительных материалов. Днём такая маска способна эффективно накапливать солнечное тепло, а ночью эффективно сохранять его.
Если эко дом возводиться по каркасной технологии, то его внешний периметр, как правило, делают из лёгких естественных материалов, таких например как солома. В данном случае в доме устанавливают систему, которая является активным аккумулятором тепла. В качестве такой системы, может выступать как обычный обогреватель, так и дымоход открытого типа.
Фундамент
Как и все строения, эко дом также имеет фундаментальное основание. В зависимости от типа грунта, на котором возводиться строение, а также глубины подземных вод и режимов паводка, при возведении эко дома может быть использованы следующие типы фундаментов: ленточный, столбчатый, либо же различные мелкоблочные типы фундаментов. По периметру всего фундамента в обязательном порядке следует устроить надёжную дренажную систему.
Стены и облицовка
Стены эко дома являются многослойными и имеют до четырёх слоёв. Первый слой состоит, как правило, из побелки, обоев либо же краски. Второй слой, состоит из штукатурки, а также пароизоляции и несущей стены. Третий слой содержит утеплитель, в качестве которого часто применяется солома. Четвёртым слоем выступает вентилируемый зазор и облицовочный материал фасада. Для того чтобы в дальнейшем предусмотреть расслоение стен эко дома, необходимо использовать специальные стяжки в процессе возведения его стен.
Облицовка стен эко дома, чаще всего выполнена из дерева, декоративного кирпича либо же штукатурки и может быть сделана своими руками. Главным критерием при выборе облицовочного материала для эко дома, является его повышенная стойкость к различным атмосферным осадкам.

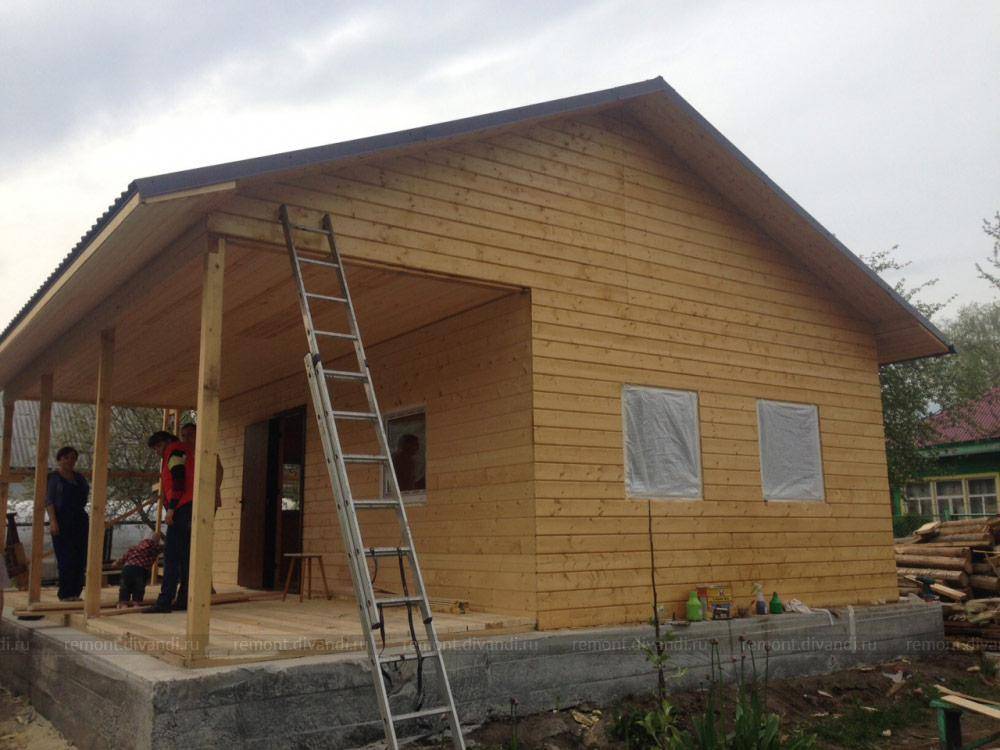

Технология каркасного строительства: особенности
Каркасный дом для круглогодичного проживания представляет собой лёгкое строение с утеплёнными стенами и кровлей. Его возведение не требует специфических строительных навыков. Необходимо уметь работать шуруповёртом, молотком, пилой, измерять уровень.
Собранный по финской технологии.
Самая сложная работа при строительстве каркасника, которая требует физических усилий и некоторых строительных навыков – это укладывание или заливка фундамента. Здесь присутствуют также грунтовые работы – выемка грунта и отсыпка ямы песком.
После заливки фундамента и его выстаивания приступают к сборке каркаса, стен, кровли, прокладыванию инженерных коммуникаций. Относительно небольшой вес стен и кровли позволяют приступить к строительству раньше чем через 28 дней. Уже через неделю после заливки бетона на готовом основании можно возводить каркасные стены.
На заметку
Утепление стен и кровли производится в процессе строительства. Также в процессе монтажа простенков прокладывают инженерные сети. А при монтаже внутренней обшивки стен используют те стеновые материалы, которые позволяют выполнить стеновую отделку без дополнительного выравнивания стены.
Комплекс перечисленных мероприятий позволяет получить каркасный дом в течение месяца после начала его постройки.
Стоимость строительства и смета на материалы
Стоимость строительства каркасного дома определяется его размерами и выбором строительных материалов. При одинаковых размерах стен и кровли на цену строения будет влиять выбор утеплителя и стеновой отделки, материала кровли, наружный дизайн стен и внутренняя отделка помещений. Перечень строительных материалов, их размеры и характеристики содержаться в проектной спецификации (смете).
Смета первого этапа строительства.
Стоимость постройки каркасного дома рассчитывается исходя из перечня строительных материалов (по спецификации) и строительных работ (из описательной части). К полученной смете добавляют цену проекта.
Правила строительства
Проекты каркасных домов для круглогодичного проживания выполняются в строгом соответствии с нормами строительства. В свою очередь, нормы и правила определяют содержание – количество чертежей и спецификаций, подробность описаний.
Планировка постройки в разрезе.
Грамотный проект разрабатывается по требованиям СНипов с учётом норм пожарной, экологической безопасности, медицинских требований. Кодекс градостроительства РФ предусматривает обязательную разработку проекта и сметы на любое масштабное строительство, капитальный ремонт, реконструкцию.
Исключения составляют постройки, предназначенные для проживания одной семьи, высота которых не превышает 3-х этажей. Однако проект обеспечивает качество и долговечность будущего строения. А если застройщик сам не является профессионалом, то использование проектной документации снимает с него необходимость вникать в расчёты и обоснование выбора. Поэтому для возведения каркасного дома своими руками лучше иметь готовый строительный проект.
Определение типа грунта
Каждый дом стоит на фундаменте, который опирается на грунт. На большой части территории нашей страны – глинистые почвы, обладающие пучинистостью – свойством увеличиваться в объеме при зимнем замерзании.
Пучинистость характерна для глинистых, суглинистых и супесчаных грунтов, а также гравелистых песков и крупнообломочных пород с содержанием глины от 10 %.
В большой степени морозное пучение зависит от влажности почвы. При высоком УГВ вода по мельчайшим капиллярам поднимается к поверхности земли, где зимой превращается в лед.
Поверхностные талые и дождевые воды также насыщают грунта влагой. Они способны при замерзании выдавить из земли фундамент или его часть. В конструкциях появляются трещины и деформации, что приводит к преждевременному разрушению строения.
Каркасный дом намного легче кирпичного или бетонного. Он не требует возведения мощных фундаментов, опирающихся на глубокие плотные слои земли ниже уровня промерзания. Но противостоять силам пучения, создавая встречное давление большой массой, он не может.
Чтобы построить каркасный легкий дом 6 на 6 своими руками и избежать его преждевременного разрушения, на этапе проектирования, возведения и эксплуатации применяют методы борьбы с пучением:
Конструкция фундамента должна обеспечивать подвижку строения вместе с сезонными колебаниями грунта или не реагировать на них. В первом случае это плита, во втором – винтовые сваи;
Не допускать переувлажнения подстилающих слоев почвы. Это достигается дренажом, устроенным под подошвой фундамента, отмосткой вокруг строения, отведением дождевых вод и стоков с помощью ливневки;
Утепление отмостки, цоколя и фундамента поможет избежать замерзания воды в прилегающих слоях земли;
Теплоизоляция дома — используем «Геокар»
Самый любопытный этап стройки: пространство между двойными каркасными стенами заполняется прессованными брикетами торфа «геокаром», их укладывают с перевязкой, без раствора. Блоки являются самонесущими и не дают со временем усадки. Поскольку торф сам по себе антисептик, в нем не заводится никакая живность, а также грибки и плесень.
Внутреннее пространство каркаса заполняется утеплителем «Геокар» — прессованными брикетами торфа с добавлением опилок. Блоки являются самонесущими и укладываются с перевязкой без раствора. При закладке можно обойтись без пароизолирующих мембран
Очень интересно торф ведет себя вблизи «точки росы». Конденсат, выпадающий в других теплоизоляционных материалах в виде капелек росы, замерзая, разрушает материал, а в толще торфа ничего подобного не происходит. Пар конденсируется в виде инея, который не нарушает пористую структуру «геокара» и быстро испаряется — «возгоняется», как говорят физики. Поэтому при закладке теплоизоляции из торфоблоков можно обойтись без пароизолирующих мембран, обязательных при строительстве каркасного дома с применением минеральной ваты. А значит, нашему дому не требуется искусственная вентиляция. Вот и еще один плюс в пользу экологичности и комфорта.
По заключению НИИ Стройфизики, «геокар» по долговечности соответствует кирпичным, каменным и панельным стенам. «Геокар» можно использовать не только в качестве утеплителя, но и как конструкционный материал при возведении наружных стен в зданиях до 3-х этажей.
Каркас пола
После возведения фундамента, необходимо сконструировать каркас пола, без которого невозможно дальнейшее строительство каркасного дома.
Каркас пола создают следующим образом:
- Сначала необходимо зафиксировать на фундаменте доски нижней обвязки. Элементы устанавливают на ребро. Размер досок, в среднем 15Х5 см;
- Соединяют, саморезами или нагелями доски нижней внутренней обвязки в углах;
- К внутренним доскам прикрепляют доски средней части нижней обвязки;
- К средним доскам необходимо прикрепить наружные;
- Прежде чем приступить к следующему этапу, необходимо убедиться в ровности конструкции. Лишнее снимают электрорубанком;
- Необходимо разметить места, где будут установлены лаги. С помощью лобзика в обвязке делают пазы для вставки лаг;
- После установки лаг, между ними крепят деревянные рейки. Они будут выполнять функцию опор;
- поверх реек укладывают черновой пол. Обычно в данном качестве используют листы влагостойкого ОСБ или фанеры;
- Сверху, между лагами укладывают утеплитель: минеральную вату или пенопласт. Укладывают необходимые коммуникации: водопровод и канализационные трубы;
- Поверх утеплителя укладывают пароизоляционную пленку внахлест. Пленку проклеивают. Сверху кладут доски, толщиной 3 см на расстоянии 40-60 см друг от друга;
- Поверх полученной решетки укладывают шпунтованную доску толщиной 2,5-3 см, прикручивают саморезами или прибивают гвоздями.
На получившийся настил можно укладывать любое напольное покрытие.
