Конструкция опорных точек накосов стропил
Верхней частью накосная стропильная нога упирается в коньковый брус. Конструктивные особенности вальмовой крыши позволяют сделать это несколькими способами:
- Если конструкция крыши имеет один коньковый прогон, то накос упирается на консоль конька.
- Если стропильная система имеет два коньковых прогона и рядовые стропилины из досок, то накосы должны упираться на шпренгель, основание которого лежит на коньковых прогонах.
- Если конструкцией предусмотрено наличие двух прогонов, а стропила выполнены из бруса, то вместо шпренгеля используют прибоину. Этот элемент выполняется из обрезка доски толщиной более 5 см и соединяет между собой рядовые стропилины недалеко от конька.
В нижней части диагональные стропилины вальмовой крыши с опиранием на мауэрлат крепятся с помощью металлических скоб или уголков непосредственно к мауэрлату или к специально установленной угловой балке.
Двускатная, своими руками: по материалу стен
Тем, кто решил своими руками сделать на баню двухскатную крышу, надо знать, какую роль в их выборе будет играть материал, из которого построены банные стены.
Как сделать на баню из сруба
Мы уже говорили о том, что деревянное строительство по традиции обходится без современной стропильной системы, заменяя ее перпендикулярно уложенными на самцы (фронтоны) бревнами (слегами). Такое решение требует профессиональных навыков, как, впрочем, и строительство сруба.
Начнем с того, что сруб должен выстояться 2-3 года, чтобы потом у него крыша не «поехала».
Обычный угол наклона 45-60 градусов. Проще всего подгонять фронтоны на земле – снять верхние венцы, положить на землю и добиться правильной геометрии фронтона – бревна образуют ступеньки, постепенно сокращаясь в длине. Слеги ставятся через два или три ряда, для этого используется метод врубки, например, «в лапу».
На самом верху фронтонов ляжет коньковая слега, а уступы самцов спиливаются до правильного треугольника. На слеги используется бревно диаметром 18-20 см. Слеги должны выступать за пределы крыши на 50 см.
Решетины крыши бани, на которые будет укладываться кровельный материал. Фото СтройДом
Поверх слег укладываются решетины, на которые будет крепиться уже кровельный материал. Традиционная крыша на слегах делается вообще без гвоздей.
Как сделать стропила для двускатной крыши на баню из других материалов
В принципе, обычная стропильная система применима и к срубам и строениям из бруса, поэтому сказанное ниже можно применить и к ним. Стены могут быть из кирпича, блочного ячеистого бетона, каркасные. Кирпичные и бетонные потребуют установки по верх стен деревянного мауэрлата, а в каркасных сооружениях его функцию выполняет верхний брус обвязки стен. Если речь идет о срубе, то мауэрлатом будет верхний венец.
Двускатная крыша предполагает опору нижнего конца стропильной ноги на мауэрлат, а верхнего – на конек, либо с упором – на верх другой стропильной ноги. В последнем случае низы стропильных ног стягиваются затяжкой.
Фронтоны делаются из основного материала стен и выполняют функцию опоры для конькового бруса. Если кровля тяжелая, коньку потребуются промежуточные опоры. Обычно в таких случаях под коньком как раз проходит внутренняя стена, на которую укладывается лежень и опираются стойки коньковых опор. Но в нашем случае кровля не должна быть слишком тяжелой – и габариты бани не способствуют этому, и кровельные материалы достаточно легкие.
Конец стропильной ноги может целиком опираться на мауэрлат, а может продолжаться дальше в виде свеса, при этом опора на мауэрлат идет за счет зарубки на стропилине (либо наращивания).
В силу того, что строение подвергается разнообразным нагрузкам, делать стропила двускатной крыши на баню лучше с подвижным креплением, которое избавит от лишних напряжений в местах соединения.
Как крепить стропила
Так как система стропил двухскатной и любой другой крыши – это каркас всей конструкции, то к его созданию нужно относиться очень внимательно

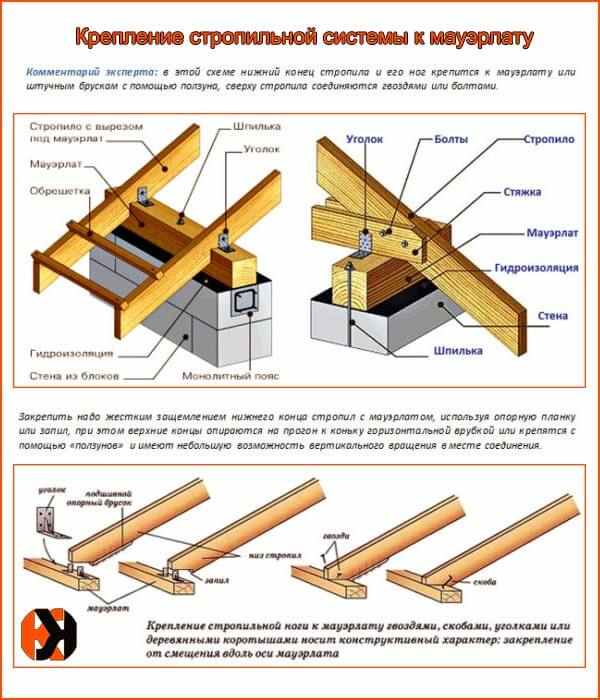

Очень важно правильно крепить все ее элементы. Существует несколько вариантов монтажа стропил к мауэрлату и между собой
Назовем наиболее популярные из них:
- самым надежным способом крепления стропил к мауэрлату считается метод врубки. Но при этом он требует достаточного опыта плотницких работ и больших затрат времени. В нижней части стропил делается вырубка, она по своей форме должна полностью совпадать с формой мауэрлат. Далее элементы скрепляются между собой. В результате получается жесткая сцепка. Поэтому такой вариант выбираются только при наслонной системе. Для ускорения работы можно сделать шаблон. Вначале вырубка делается на первой фронтальной стропиле. После этого из куска фанеры делается шаблон, и все последующие элементы выпиливаются по нему на земле. Такой вариант упростит работу по возведению двухскатной крыши;
- можно использовать скользящий метод крепления. В таком случае элементы могут немного смещаться между собой, что не даст им ломаться. Такой вариант часто используется при возведении домов из деревянного бруса или бревен. Для скользящего метода крепления стропил к мауэрлату используется специальное крепежное приспособление;
- но крепить нужно не только в нижней части фермы. Стропила нужно надежно связать и в верхней части у конька. Один из таких вариантов – это соединение встык. В этом случае верхний конец обеих стропил двухскатной кровли отпиливают под определенным углом. Далее их соединяются и скрепляют крепежными пластинами или деревянными планками;
- если используется система стропил с коньковым прогоном, то крепление производится непосредственно к нему. В этом случае в верхней части делается вырубка. После монтажа стропил к прогону их дополнительно скрепляют металлическими уголками;
- если дом из дерева, то лучше использовать крепление на шарнирах. Здесь используются пластины, соединенные между собой металлическим стержнем. В таком случае у стропил будет возможность двигаться относительно друг друга при усадке строения;
- самый простой вариант – это внахлест. Такой метод можно использовать в том случае, если стропила двухскатной крыши выполнены из досок. Их соединяют между собой в верхней части и спиливают лишнее. Само соединение можно крепить гвоздями или болтами.
Существуют и другие варианты. Многие строители применяют метод в паз. В таком случае в одной стропильной ноге делается выпил, а в другой паз. Но такой вариант подходит только для опытных плотников. Сделать его своими руками без должных навыков будет затруднительно.
Видео по теме:
Конструкция стропильной системы двускатной крыши
В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).
Схема двускатной крыши
Теперь о составляющих системы и их назначении:
- Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
- Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
- Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
- Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
- Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
- Боковые прогоны — поддерживают стропильные ноги.
- Стойки — передают нагрузку от прогонов к лежням.
В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».
Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.
Разница в конструкции наслонных и висячих стропил
Монтаж двускатной стропильной системы
В настоящее время строительный рынок предлагает услуги по изготовлению стропильных ферм в индивидуальном исполнении для конкретных построек. Нужно отметить, что такая услуга имеет ряд преимуществ:
- Гарантированное качество изделий, обеспеченное применением специального оборудования и технологий сборки.
- Безопасность в противопожарном отношении, поскольку все детали ферм подвергаются антипиреновой обработке.
- Увеличенный срок службы, который достигается антибактериальной обработкой изделий специальными составами.
- Простота установки готовых ферм.
Единственным недостатком такого способа установки стропильной системы является относительно высокая стоимость изделий.
Для самостоятельного возведения двускатной крыши можно использовать готовые стропильные фермы, заказанные у профессиональных производителей
Сборка стропильных ферм на земле
Сборка стропил на земле используется в тех случаях, когда непосредственно у дома имеется ровная площадка достаточных размеров для изготовления ферм. При этом монтируются не полные фермы, а жёсткие конструкции из трёх-четырёх деталей, которые могут быть подняты к месту установки усилиями двух-трёх человек. Подъём производится при помощи канатов по слегам. Преимущество такого способа сборки состоит в возможности использования единого шаблона, чем обеспечивается высокая точность изготовления каждого элемента конструкции. Возможный вариант частичного монтажа ферм внизу выглядит следующим образом:
Изготовить стапель для сборки ферм. Он представляет собой три площадки, расстояние между которыми соответствует длине сопрягаемых деталей. Их можно собрать из нескольких досок или брусьев, располагаемых в одной горизонтальной плоскости.
- Для сборки первой фермы нужно взять две стропильных ноги и затяжку — нижнюю или верхнюю.
- Разложив детали на стапеле, разместить их в соответствии с чертежом фермы и скрепить гвоздями. Проверить заготовку фермы на соответствие размерам, указанным в техдокументации. При необходимости поправить расположение компонентов.
Выполнить окончательную фиксацию деталей в узлах фермы, используя дополнительные крепёжные пластины. Гвоздевые пластины можно устанавливать с использованием силовой струбцины, применяя дополнительные подкладки из толстолистовой стали под её губки.
- Уложить детали второй фермы поверх первой и зафиксировать струбцинами, точно повторяя контуры нижней фермы, которая играет роль шаблона. После сборки второй фермы убрать её в сторону.
Изготовить необходимое количество ферм, повторяя операции из предыдущего пункта. Таким образом обеспечивается полное соответствие всех изготовленных ферм.
Монтаж стропильной системы по месту установки производится следующим образом:
- На крышу поднимаются первые две фермы. Для этого можно использовать наклонный настил из нескольких брусьев и довольно прочные верёвки.
Первыми устанавливаются фронтонные фермы по концам крыши. Их нужно выставить строго вертикально и закрепить к мауэрлату временными укосинами.
- Между фронтонными фермами натягивается строительный шнур перпендикулярно расположению стропильных ног.
Каждая последующая ферма устанавливается с соблюдением ранее рассчитанного шага стропил.
- После установки последней фермы вся конструкция стропильной системы укрепляется прогонами, после чего временные крепления демонтируются.
- Далее монтируются остальные элементы конструкции — укосины, коньковый брус, лежни, стойки и прочее, предусмотренное в проекте стропильной системы.
Дополнительную прочность крыше придаёт обрешётка, набиваемая в последнюю очередь.
Сборка стропильных ног непосредственно по месту установки
Сборка стропил по месту применяется на крышах небольшого размера. При этом наверх подаются бруски-заготовки, из которых выпиливаются необходимые детали. Монтаж выполняется снизу вверх, начиная с установки стропильных ног. Горизонтальный уровень стропильной системы контролируется по натянутым шнурам, а вертикальность сборки ферм — строительным отвесом. Порядок монтажа такой же: сначала монтируются фронтонные фермы, затем остальные в любом удобном порядке.
Сборка стропильной системы непосредственно на крыше начинается с установки стоек и конькового прогона, на который укладываются стропила
В точности выполняя требования чертежей, можно смонтировать стропильную систему самостоятельно. В одиночку это сделать практически невозможно, поэтому участие одного или двух помощников обязательно.
Виды стропильных систем
В зависимости от конструктивного решения стропила могут быть наслонными, висячими или комбинированными. При подборе схемы нужно учитывать размеры пролета и наличие внутренних несущих стен.
Устройство стропильной системы двускатной крыши
Наслонная стропильная система
Этот вид конструкций представляет собой стропильные ноги, опирающиеся на наружные и внутренние стены. Балки как бы «наслоняют», при этом в системе отсутствуют горизонтальные распирающие усилия, которые воспринимаются только капитальными опорами.
Вариант простейшей наслонной системы
За счет меньших напряжений «наслонная» система имеет более простую и дешевую конструкцию. Мауэрлат может укладываться как по периметру здания (если стены недостаточно прочные), так и отдельными участками — коротышами по 60-70 см в местах опирания стропил.
Для усиления системы и уменьшения прогибов используются прогоны, подкосы, стойки. Они перераспределяют напряжения, что позволяет уменьшить сечение несущих элементов.
В коньковом узле стропила соединяются внахлест или встык. Дополнительно устанавливаются накладки на болтах или нагелях.
В зданиях, сложенных из бруса или бревен, роль мауэрлата играет верхний венец. В него врубается нижний конец стропил, который дополнительно закрепляется с помощью проволочных скруток или скоб.
Соединение стропильной ноги с мауэрлатом при помощи вырубки и гвоздей
Наслонные системы собираются на высоте по месту. Все элементы монтируются последовательно. Для временной фиксации используются различные приспособления типа подпорок или прикрученной к фасаду доски. Ускоряет сборку укладка прогона (конькового бруса) перед монтажом стропил.
Подвижный способ крепления стропилы и мауэрлата
Преимущества наслонных конструкций — возможность сборки без грузоподъемных механизмов, меньшие усилия в системе и как следствие, применение пиломатериалов небольшого сечения. Недостаток — при пролетах от 6,5 м нужна внутренняя несущая стена.
Висячие стропила
В отличие от наслонной системы этот вид применяется при отсутствии промежуточной капитальной опоры и достаточно большом пролете (от 6 до 14 м). Усилия в нижнем поясе возникают значительные, поэтому вводятся дополнительные элементы — горизонтальные затяжки или ригели, вертикальные бабки с опиранием на затяжку.
Очень часто висячая система сочетает функции перекрытия, то есть нижние балки используются как основа для потолка или пола. При пролетах до 5 м стропила соединяются затяжкой, более 6 м — добавляются усиливающие ригели, свыше 9 —конструкция включает дополнительные наклонные и горизонтальные связи. Отдельный фрагмент крыши из стропил, затяжки и связей называется фермой.
Стропильные ноги, скреплённые ригелем
Крупные секции собираются на земле. Их поднимают на крышу с помощью механизированных устройств и устанавливают на мауэрлат. Предварительно по поверхности стены устраивается подкладка из гидроизоляционных материалов.
Схема шарнирной фермы с подвеской и подкосами
Поскольку ферма — жесткий элемент, крепление к коньковому брусу более сложное, чем при наслонном варианте. Здесь применяется врубка с усилением накладками из дерева или металла.
Иногда обе системы комбинируются. Между фермами, установленными с шагом 3-4 м, монтируются наслонные стропила. Это несколько упрощает и удешевляет строительство.
Преимущества висячих конструкций — высокая несущая способность, возможность перекрывать большие пролеты без промежуточных опор. Недостаток — сложное изготовление и монтаж.
Как рассчитать стропила крыши
Перед тем, как начать делать каркас крыши своими руками, нужно высчитать длину и толщину балок.
Расчет сечения балок
Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы с помощью которых не сложно произвести расчет и ГОСТы.
Расчет соотношения длины и сечения балок в виде таблицы:
| Длина стропильной балки, м | Сечение используемого материала, мм | Шаг стропильной ноги, м | |
|---|---|---|---|
| Брус или доска | Бревно | ||
| От 1-3 | 80х100, 90х100, 90х160 | 100, 150, 160 | 1 – 1,35 |
| От 3-4 | 80х160, 80х180, 90х180 | 160, 180 | 1,40 – 1,70 |
| От 4-5 | 80х200, 100х200 | 200 | 1,40 – 1,75 |
| От 5-5,8 | 100х200 | 200 | 1,10 – 1,40 |
| От 5,9-6,5 | 120х220 | 240 | 1,10 – 1,40 |
Судя по цифрам, если длина стропила большая, то расстояние межу ними уменьшается, а сечение увеличивается. Если взять стропила меньшего сечения и не произвести нужный расчет, то с годами крыша просядет.
Отпиливать балки- ноги после того, как сделан расчет, нужно одной длины и монтировать каждую пару стоит на оной прямой линии.
Строительство двухскатной крыши пошагово
Монтаж мауэрлата двухскатной крыши
Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.
Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.
Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы
Подробнее о закреплении мауэрата рассказано в данном видео
Установка стропил двухскатной крыши
После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.
Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.
После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)
При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб
Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.
После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.
Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.
Обрешетка двухскатной крыши
Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.
После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.
Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.
На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую
Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.
Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.
Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:
Декоративные стропила: 0% нагрузки
Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает большую шапку снега, постоянный ветер на высоте, ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.
Например, если вы строите перголу в ее классическом понимании, то совершенно не важно, какое именно будет у нее расстояние между стропилами – это уже чисто эстетический фактор:
В приведенной иллюстрации видно, что даже в такой постройке есть свой шаг стропил. Ведь здесь он обеспечивает и эстетический фактор, и жесткость самой конструкции. Но выбирают шаг произвольным путем.
Зависимость шага стропил от кровельного материала
Кроме снеговых и ветровых нагрузок, относящихся к переменным, на кровлю действует и постоянная (статическая), усилие которой, зависит от используемого кровельного материала. Не секрет, что различные виды кровли обладают собственной массой, которая может отличаться в 10 и более раз.
Правильный выбор материала оказывает влияние не только на верхнюю, но и на все остальные части конструкции жилого дома и других строений. Недаром, при проектировании фундамента необходимо заранее определиться с выбором кровли.
Кровля из профлиста
В настоящее время, одним из наиболее распространенных кровельных материалов, является профилированный лист, выпускающийся оцинкованным или с последующим полимерным покрытием. К отличительным особенностям профлиста отнесят следующие параметры:
- Высокая коррозионная стойкость;
- Как следствие, продолжительный (более 15 лет) срок эксплуатации;
- Легкий монтаж даже без необходимой квалификации;
- Малая масса листа (вес 1 м2 составляет 4-5 кг).
Так как данный кровельный материал не оказывает высокой нагрузки на стропильную систему, расстояние между элементами выбирается максимально возможным для того или иного угла наклона. Кроме этого профлист не требует высоких прочностных характеристик от обрешетки крыши. Все это вкупе позволяет минимизировать общую нагрузку на фундамент и стены.
Кровля из металлочерепицы
Вторым распространенным видом стальных кровельных материалов является металлочерепица. Этот вид профлиста, удачно имитирующий натуральный глиняный материал, но с меньшей массой (в 10 и более). Особенностью стропил под металлочерепицу является меньший размер сечения.
Выбирая, на каком расстоянии устанавливать стропила, в первую очередь следует руководствоваться динамической нагрузкой. Как и профлист, металлочерепица не требовательна к размерам стропильных ног и хорошо монтируется на обрешетку из дюймовой доски хвойных пород. Все это делает металлическую кровлю малозатратной.
Стропильная система под ондулин
В 21 веке на смену волнистых листовых материалов пришел более долговечный и легкий аналог – ондулин. Среди прочих — самый легковесных материал. Масса листа не превышает 6 кг.
Малая толщина листов ондулина при углах скатов менее 15о требует обустройства сплошной обрешетки из листов фанеры, например, что потребует соответствующего шага стропил
На это следует обратить внимание при расчетах
Шиферная кровля
Не так давно, широкое распространение имел волнистый материал из асбесто-цементной смеси, называемый шифером. Высокая масса и хрупкость – основные недостатки, однако и поныне он находит своих поклонников при строительстве различных хозяйственных построек.
Высокая масса, сравнимая с весом глиняной черепицы не позволит применить ту же стропильную систему, что и под металлочерепицу. Строительными нормами определен минимальный угол уклона крыши из шифера в 22о и более. В противном случае нагрузка от самого материала и стропильной системы с обрешеткой превышает допустимые параметры. Шаг наклонных брусьев, как и их сечение выбираются индивидуально в каждом конкретном случае.
Поликарбонат на крыше

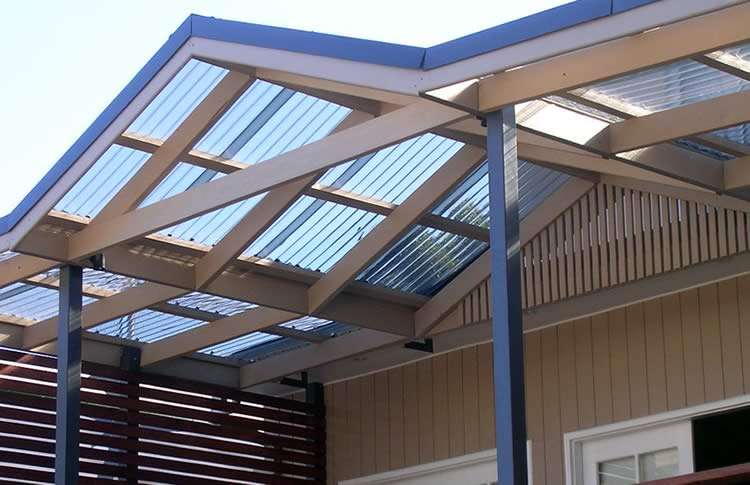

В последние годы все чаще на крышах веранд и беседок стал использоваться искусственный полимерный материал – поликарбонат. Выпускаемый в двух исполнениях – монолитный и сотовый. Первый по своим свойствам схож с обыкновенным кварцевым стеклом, но значительно превосходит его по прочности. Второй обладает меньшими механическими свойствами, но высокой теплоизоляцией и светопропускной способностью.
Сотовый поликарбонат стандартно значительно легче монолитного собрата. Его используют в качестве кровли без использования обрешетки при условии шага, не превышающего ½ ширины листа материала. Высокая прочность монолитного аналога также позволяет избегать поперечных стропилам элементов. Достаточная гибкость позволяет крыть полукруглые крыши на металлическом каркасе, шаг которого не превышает 0,9 метра.
Тематический материал:
Стропила под мягкую кровлю
Оригинальный узор можно получить благодаря использованию мягких кровельных материалов, стелящихся при помощи клеевого слоя. Устанавливаются которые на сплошную обрешетку из фанеры или ОСП. Шаг стропил должен позволять закрепить листы, поэтому его выбирают кратным ½ ширины. При условии стандартных размеров фанеры 1520х1520 мм, межосевое расстояние между стропилами будет равно: 1520:3=506 мм.
Шаг стропил под утеплитель
Монтаж жилых подкровельных пространств часто совмещают с укладкой листов утеплителя в стропильном промежутке. Наиболее распространены плиты с размерами 600х1000мм. Эти параметры и используем в качестве отправных.
Виды стропильных систем
Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.
Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:
Наслонная
Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.
Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.
Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.
Наслонная система двускатной кровли
Висячая
Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.
Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.
Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы намного выше.
Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.
Висячая стропильная система двускатной кровли
Комбинированная
Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.
Комбинированная стропильная система
Превращаем деревянный брус в стропила
Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.
Для разметки и подрезания стропил используйте шаблонДля разметки и подрезания стропил используйте шаблон
Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.
Изготовление шаблонаСхема шаблона
Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.
Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.
Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.
Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.
С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.
Разметка противоположного конца стропилРазметка противоположного конца стропилПолноразмерный шаблон стропил
