Предварительные расчеты
Стропильная система крыши
Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.
Для определения оптимального сечения бруса нужно знать следующее:
- длину стропил;
- шаг монтажа элементов;
- расчетные показатели будущих нагрузок.
Необходимая информация приведена в следующей таблице.
Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения
| Длина стропил, м | Расстояние между стропилами, см | Размер сечения бруса стропил, см |
|---|---|---|
| До 3 | 120 | 8х10 |
| До 3 | 180 | 9х10 |
| До 4 | 100 | 8х16 |
| До 4 | 140 | 8х18 |
| До 4 | 180 | 9х18 |
| До 6 | 100 | 8х20 |
| До 6 | 140 | 10х20 |
Остальные элементы кровельной системы должны иметь такие сечения:
- мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
- диагональные стропильные ноги и ендовы – 10х20 см;
- затяжки – 5х15 см;
- прогоны – 10х10, 10х20 см;
- подкосы – 10х10 или 15х15 см;
- подшивочные доски – 2,5х10 см;
- ригели – 10х15 или 10х20 см.
Расчет нагрузки на стропила
Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.
Расчет стропильной системы
Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.
Расчет стропильной системы
Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

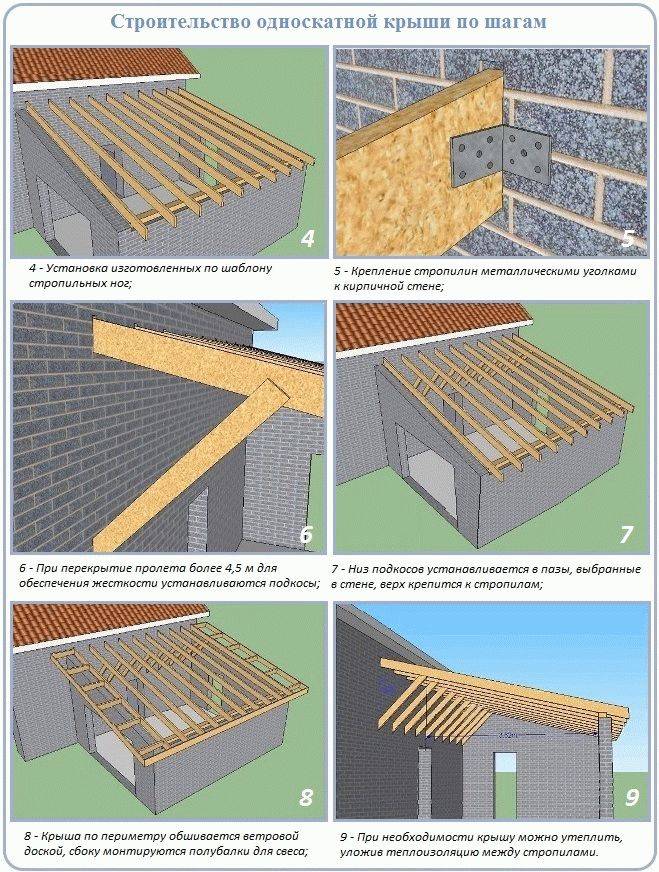

Стропила односкатной крышиПо возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метровДля определения длины стропила воспользуйтесь теоремой ПифагораРасчет сечения стропил зависит от материала кровли
Делаем подшивку свесов крыши
После возведения дома и устройства крыши следует выполнить подшивку свесов крыши.
Этот этап является завершающим в строительстве дома, придаёт дому завершённость и эстетический вид. Также свесы крыши ограждают подкровельное пространство от воздействия дождя, снега, птиц и грызунов.
При произведении работ по подшивке двускатной крыши устанавливаются вентиляционные элементы, находящиеся в подкровельном пространстве. Так же к конструкции подшивки крепятся водостоки. Однако подготовку к ней стоит производить в процессе возведения стропильной системы.>
Как правильно производить устройство кровельной подшивки
Подшивка свесов крыши осуществляется после готовности конструкции кровли и укладки кровельного материала.
Особенности подшивки свесов крыши:
- до начала устройства свесов крыши, концы стропил надо обрезать строго по линии, параллельной стенам дома,
- чтобы достичь эстетичного вида конструкции, требуется соблюдать одинаковую ширину досок обшивки,
- отпиливать концы стропил надо вертикально, однако торцевую часть подшивки следует выполнять точно так же, как и остальную,
- подшивка кровельных свесов выполняется до окончания наружного отепления стен дома и фасадных работ
Как выбрать материал для подшивки свесов крыши
Подшивка свесов крыши может выполняться с помощью множества различных материалов: пластиковые панели, деревянная либо пластиковая вагонка, профнастил, виниловый сайдинг.
Однако все эти материалы должны обладать определёнными свойствами для обеспечения надёжной защиты кровли – они должны обеспечивать утепление, проветривание пространства под кровлей, защиту крыши от атмосферных осадков. Ко всему вышеперечисленному материал, использующийся в подшивке кровли должен быть износоустойчивым.
Материалы, использующиеся для устройства кровельной подшивки
Подшивка крыши может быть осуществлена следующим образом:
Подшивка профнастилом – материалом, представляющим из себя оцинкованную сталь, покрытую полимером. Полимерное покрытие материала обеспечивает дополнительную защиту стали, так же предоставляя большой выбор цветового решения. В это же время сталь обеспечивает в этой конструкции жёсткость и стойкость к механическому воздействию и термическим нагрузкам. Вентиляция подкровельного пространства обеспечивается за счёт зазора, который создаётся высотой волны.
Подшивка свесов крыши софитом является наиболее распространённым методом. Софит – это пластиковая панель, которая производится специально для кровельной подшивки. Этот материал похож на сайдинг, но соффит имеет большую толщину пластика, имеет особую префорацию, сделанную для вентиляции подкровельного пространства.
Подшивка деревянной вагонкой. Вагонка должна выбираться с упором на качество древесины, т.к. использоваться она будет на улице, под воздействием всевозможных природных явлений. Вагонка не должна быть тонкой, так же не должна быть слишком сухой либо слишком мокрой. Идеальный вариант – вагонка, которая хранилась примерно месяц на открытом воздухе, т.к. она будет обладать той же влажностью, что и окружающая среда.
Подшивка при помощи строганной и обрезной доски. Толщина такой доски от 1,5 до 2 сантиметров. Набивать данную доску стоит оставляя зазор в 1-1,5 сантиметра. Превосходство данного типа подшивки над другими, состоит в организации равномерного распространения воздуха по всему периметру подкровельного пространства.
Подшивка вагонкой ПВХ – является более бюджетным вариантом. Вагонка должна быть влагостойкой. Для более эстетического вида используют пластиковые уголки, при помощи которых крепятся стыки вагонки, а так же П-образные полоски, которые применяются для обшивки краёв.
Делаем подшивку свесов крыши Технология подшивки свесов кровли и выбор материала для ее выполнения
Что такое софиты и из чего их делают
Софиты – элементы обшивки нижней части кровли. Они закрывают нижнюю часть от пагубного влияния атмосферных явлений, насекомых и птиц, а также являются элементом вентиляции кровли. В настоящее время промышленные софиты изготавливают из различных материалов:
Винил. Виниловые софиты отличаются своей легкостью. Небольшой вес материала не требует установки массивной обрешетки каркаса. К тому же, он обладает антибактериальными свойствами. На поверхности винила не образуется грибок и плесень, что исключает постоянный уход за ним. По стоимости данный материал может «дать фору» практически любым софитам, что делает его очень популярным не только для подшивки крыши жилого дома, но и для крыш гаражей или других построек. Он очень просто поддается обработке и монтажу, поэтому установку пластиковых софитов можно сделать своими руками. К недостаткам винила можно отнести то, что при нагреве он может издавать неприятный запах, но стоит отметить, что относится это в основном к дешевому материалу. Также этот материал поддерживает горение.
Оцинкованная сталь. Из таких листов изготавливают покрытие кровли. Они состоят из непосредственно стального листа, который покрывается слоями полимера, и краски. Благодаря этому софиты из оцинковки обладают высокой прочностью, служат довольно долго, не поддерживают горение, легко монтируются. Однако, недостатком данных моделей является их относительно высокий вес, поэтому монтаж металлического софита своими руками требует установки мощного каркаса.
- Дерево. Для подшивки крыши часто используют деревянную вагонку. Это экологически чистый материал, который по своей красоте может соперничать практически со всеми остальными. Природная теплота дерева делает фасад здания очень уютным. Недостатком натурального дерева является то, что оно очень подвержено влиянию окружающей среды, а также требует постоянного ухода. Без него древесина может сгнить либо повредиться насекомыми. К тому же в сравнении с пластиком, или винилом, стоимость дерева гораздо выше. В настоящее время все чаще прибегают к установке древесного композита, который в своем составе имеет натуральную древесину лиственный пород и полимерные материалы. Благодаря этому эксплуатационные характеристики таких софитов вырастают в разы.
- Алюминий и медь. Данные модели являются довольно дорогими. Они не подвержены коррозии, имеют небольшой вес, но при этом обладают хорошей прочностью. Даже без дополнительной обработки они выглядят красиво. Однако, стоимость данных моделей очень высока. К тому же для их монтажа необходимо привлекать специалистов.
Софиты, помимо материала, из которых они изготовлены, делятся по своей фактуре на:
- Сплошные. Панель не имеет отверстий и абсолютно глухая.
- Перфорированные. Панель имеет отверстия в виде перфорации.
- Комбинированные. Панель на части поверхности имеет перфорацию, а часть – глухая.
- Наиболее популярными являются комбинированные панели. Они не слишком открытые, но позволяют проветривать стропильную систему крыши.
При выборе софитов очень важно обратить внимание на качество их исполнения, а также на цвет. Лучше стараться купить изделия одной партии. Тогда цвет их будет одинаковым
По этой же причине количество материала для закупки рассчитывается с учетом 15%-ного запаса на случай порчи
Тогда цвет их будет одинаковым. По этой же причине количество материала для закупки рассчитывается с учетом 15%-ного запаса на случай порчи.
Обработка антисептиками и пропилентами
А на этом этапе уже важно защитить будущую стропильную систему от биологического разрушения. Вы ведь не хотите, чтобы через пару лет эксплуатации крыша завалилась? А потому обязательно обработайте древесину для стропил огне- и биозащитой
Стропила обычно пропитывают антиспетиком, а поверх обрабатывают антипиреном. Можно также чередовать такую обработку несколько раз. Если же вы используете универсальную пропитку, знайте, что в ее состав обычно входят средства с разным сроком службы. Например, огнезащита закончится раньше, чем био.
А вот выбор средств для обработки на сегодняшний день – огромен. Это и универсальные защитные средства, и самые разные антипирены, и антисептики. Определиться легко: если вы строитесь в достаточно жаркой и засушливой местности, в первую очередь применяйте противопожарные пропитки, которые лишают древесину естественной возгораемости. А если ваш дом будет стоять там, где влажность воздуха высока почти круглый год – защищайте от гниения.
Можно, конечно, использовать оба препарата – но только не смешивая, иначе так испортится весь материал. Нужно всего лишь выбрать одно средство как пропитку, а второе – как защитный поверхностный слой. Только старайтесь разводить все в той концентрации, в которой указал производитель. Но ничем не обрабатывайте мерзлую или влажную древесину: ее волокна просто ничего не впитают.
Видео-подсказка по теме обработки стропил:
Отметим, что кисть или распылитель при обработке стропил дают мало результата – куда лучше полное погружение и последующая сушка. Просто используйте обычную емкость, покройте ее пленкой изнутри и сделайте для будущих стропил «ванную». Причем все это провернуть желательно еще на земле, как только привезете материал на место, т.к. в готовой стропильной системе будет сложно добраться до внутренних элементов соединений. А они самые беззащитные в плане попадания влаги. Сушите после обработки детали так, чтобы проветривались всех стороны, и не менее 24 часов.
Не забывайте также, что древесина, как любой натуральный материал, подвержена биологическому разрушению
Поэтому, кроме огне-био-защиты, важно продумать гидроизоляцию во всех местах примыкания стропильной системы к кирпичным стенам дома, если таковые имеются
Как собрать стропильную систему?
Наконец-то стропила готовы, и можно приступать к их монтажу.
Сооружать на земле или на крыше?
Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.
Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.
Внимание на прочность – правила наращивания длины
Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:
- Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
- Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
- Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
- Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.
Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

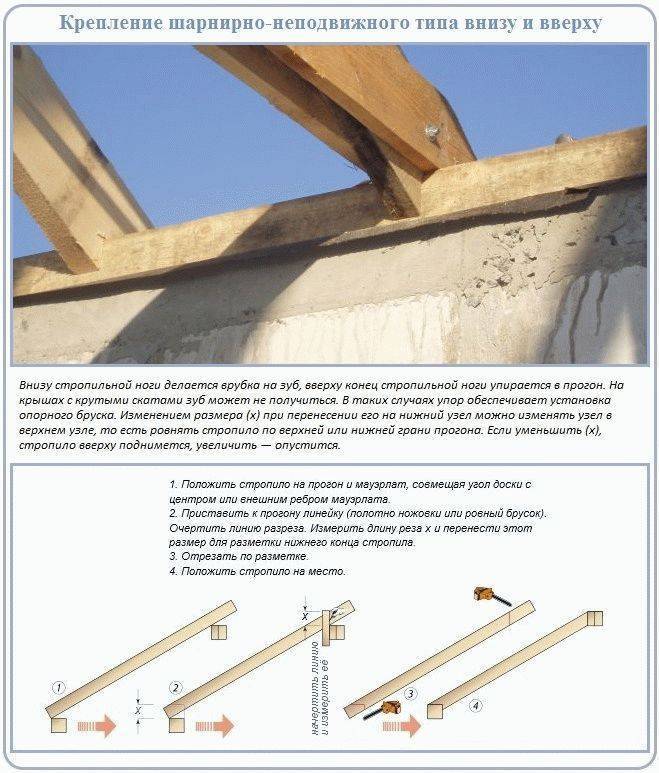

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.
Готовим стропильные фермы

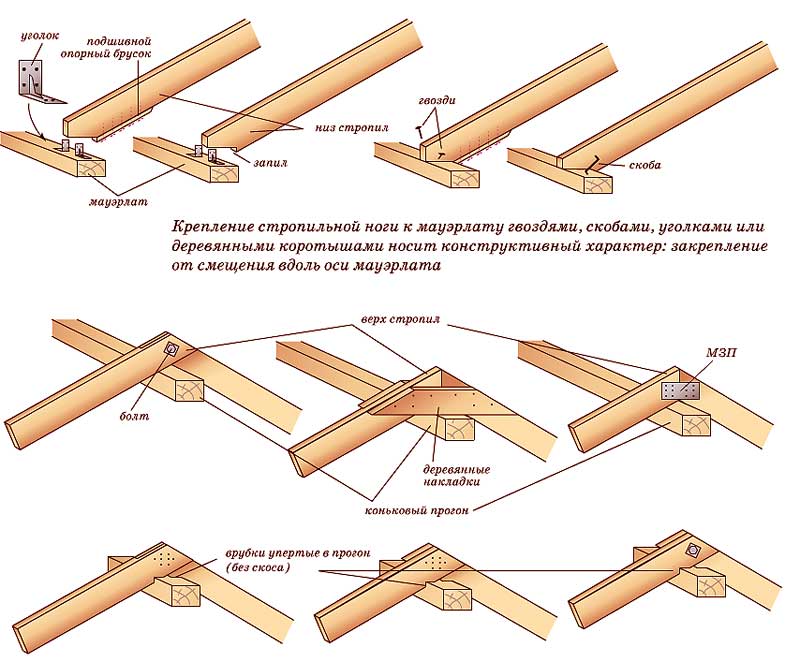

Закреплять стропильные узлы нужно при помощи:
- Внешней прямой скобы.
- Металлической угловой пластины.
- Внутреннего металлического стрежня.
Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.
Начнем с обзора проверенных дедовских методов:
Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:
Вот как им работать:
Более подробно:

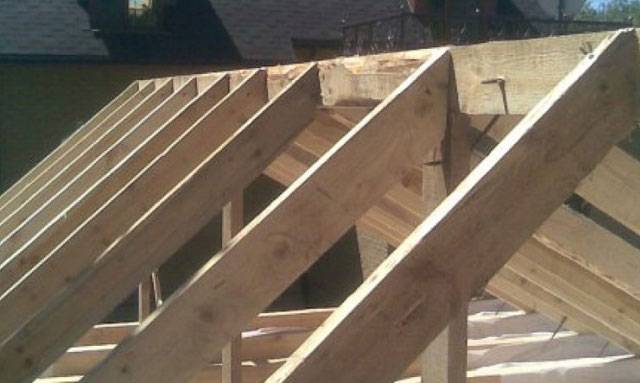

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.
Еще один полезный мастер-класс:
Подъем и установка готовых ферм

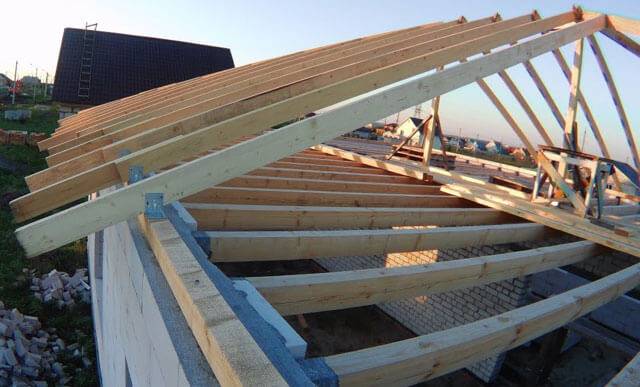

Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

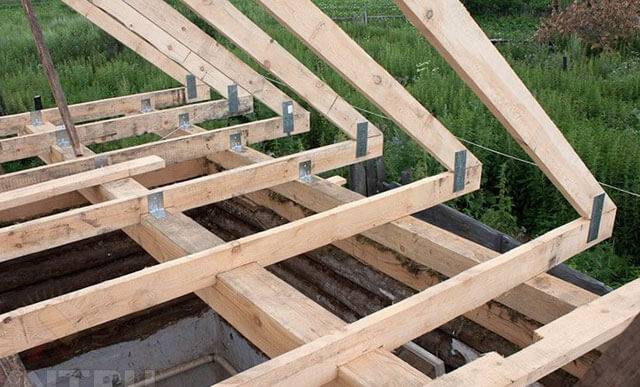

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.
Остальное –дело техники:
Материалы для изготовления стропил
Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.
Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.
С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.
В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.
Материалы для обшивки
Для подшивки карниза используют множество разнообразных материалов. Все они обладают различными свойствами и внешним видом, но при этом непременно должны соответствовать конкретным требованиям:
- надежно защищать карнизную часть крыши от мороза и влаги;
- обеспечить утепление;
- защищать от осадков;
- давать возможность проветривания подкровельного пространства.

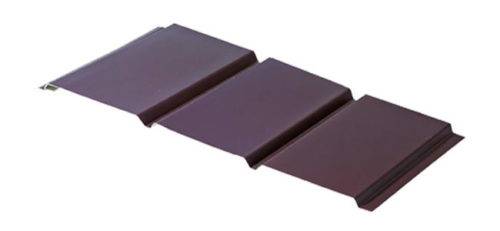

Профнастил – это покрытая слоем полимерного материала оцинкованная сталь. На сегодняшний день рынок переполнен полимерными материалами разной цветовой гаммы.
Материал этот довольно жесткий и устойчивый по отношению к механическим воздействиям, ветровой и другой нагрузкам, резким колебаниям температурного режима.
Проветривание подшивки из профнастила осуществляется через зазор, равный по размеру высоте волны. Можно также самостоятельно изготовить панели, при этом следует руководствоваться их шириной.
Это значительно сократит количество потраченного на монтаж времени и стоимость подшивки.
Софиты представляют собой особые конструкции, созданные для облегчения работ по подшивке карнизов. Они состоят из планки и готового каркаса.
Эти пластиковые панели применяются для подшивки свесов наиболее часто. Внешне софит похож на сайдинг. Отличие состоит в наличии в софитах более толстого слоя пластика и особой перфорации, целью которой является возможность циркуляции воздуха под крышей.
Очевидным преимуществом софитов является наличие в данном материале специальных веществ – УФ-стабилизаторов, благодаря которым они надежно защищены от неблагоприятного воздействия солнечных лучей.
Софиты изготавливаются в соответствии со вкусом заказчика из таких материалов, как медь, алюминий, оцинкованная сталь с полимерным покрытием, поливинилхлорид (или пластик ПВХ).
Каждый вид софитов обладает особыми преимуществами.
Софиты из меди внешне очень привлекательны. С течением времени они становятся еще более презентабельными в результате естественной патины.
Медные софиты огнестойки, обладают высоким уровнем прочности. Кроме того, они не нуждаются в уходе и имеют длительный срок эксплуатации.
Минусом данного материала является относительная дороговизна, поскольку медные софиты изготавливаются из стали с применением особой технологии нанесения слоя меди – патинирования, покрытия оксидной пленкой, лужения оловом.
Алюминиевые софиты очень легки, эластичны, огнестойки, при температурных колебаниях сохраняют форму, после длительного нахождения на солнце не теряют насыщенности коричневого цвета, их легко ремонтировать. Выпускаются только в коричневом и белом варианте.
Оцинкованные софиты обладают высоким уровнем влаго- и огнестойкости, не нуждаются в обслуживании и обработке, не меняют форму под воздействием высокой температуры, очень прочны, прекрасно выносят изменения температуры, не теряют цвет (имеет расцветку под дерево). Минусом этого вида софитов является значительный вес.
Виниловые софиты недороги, очень легки и удобны, обладают высокой устойчивостью к коррозии. Однако они непрактичны, поскольку расширяются при нагревании, пожароопасны, не очень прочны, к тому же при нагревании выделяют токсичные вещества. Выпускаются в разной цветовой гамме.
Панели софитов нарезают по длине свеса кровли, а устанавливают их перпендикулярно стене, а не вдоль нее.
Обычная вагонка из дерева используется на улице, в результате чего подвержена влиянию экстремальных климатических условий. Поэтому к выбору древесины надо отнестись очень ответственно.
При покупке вагонки надо обращать внимание на толщину: не следует приобретать слишком тонкий материал. Еще один существенный момент – влажность
Древесина должна быть средней влажности: очень сухой или мокрый материал не подходит
Еще один существенный момент – влажность. Древесина должна быть средней влажности: очень сухой или мокрый материал не подходит.
Оптимальным выбором является вагонка, хранившаяся не менее месяца на открытом воздухе, влажность которой равна влажности внешней среды.
Обрезные и строганные доски толщиной 1,5-2 см дают возможность равномерной и качественной вентиляции воздуха по всему подкровельному пространству.
При набивании этого материала следует сохранять зазор размером от 1 до 1,5 см.
Какие материалы можно использовать и их эксплуатационные характеристики
Как уже упоминалось ранее, подшивку можно осуществлять различными материалами. Какой из них выбрать, зависит от индивидуальных пожеланий, особенностей конкретного здания, материалов, из которых возведен дом и т. д.
Главным критерием выбора материала, который нужно обязательно брать во внимание, является прочность и надежность защиты карнизных участков от негативного воздействия атмосферных осадков. Помимо этого, подшивка свесов должна обеспечивать хорошую вентиляцию. Также не стоит забывать и об эксплуатационных характеристиках материала
Он должен быть долговечным и сохранять свои характеристики на протяжении всего срока эксплуатации. Давайте более подробно остановимся на каждом из материалов, и постараемся выяснить, на котором из них лучше остановить свой выбор
Также не стоит забывать и об эксплуатационных характеристиках материала. Он должен быть долговечным и сохранять свои характеристики на протяжении всего срока эксплуатации. Давайте более подробно остановимся на каждом из материалов, и постараемся выяснить, на котором из них лучше остановить свой выбор.
Фронтальный и карнизный свес
Основное предназначение карнизного свеса – защитить фасад постройки. Существует два вида свесов:
- горизонтальные, образующиеся с помощью нижней части скатной кровли;
- фронтонные, образующиеся боковой частью ската.
При обустройстве фронтонного свеса заботиться о дополнительной вентиляции не стоит, но необходимо предусмотреть дополнительную защиту от влаги и ветра.
У двухскатной крыши его устройство будет выполняться с помощью выпуска несущих перекладин, закрепленных на стропилах. Его можно соорудить из досок обрешетки, предназначенных для пароизоляции. На них укладывается карнизная доска, обшивается выбранными материалами.
Выбор подшивочного материала на что обратить внимание
Правильно подшитый карниз обладает не только привлекательным внешним видом, но также надежно защищает подкровельное пространство от проникновения ветров, холода и влаги. Вот почему к выбору материала для подшивки следует подходить с особой тщательностью. Итак, сегодня наиболее востребованными являются
- Древесина хвойных пород: лиственница, сосна, ель. Толщина досок должна находиться в пределах 17-22 мм. Во избежание возможной деформации доски должны иметь оптимальную влажность, вот почему перед началом работ их хранят на улице. Перед подшивкой древесина подвергается антисептической обработке для предотвращения возгорания и гниения. Короткие доски, укладываемые перпендикулярно стене, крепятся по краям, в то время как длинные закрепляются к коробке параллельно стене с шагом в метр. Между подшивочными досками следует делать зазор в 1-2 см для создания вентиляции.
- Сайдинг – более прочная разновидность пластиковой вагонки. Виниловый сайдинг – бюджетный вариант, не обладающий достаточной практичностью в эксплуатации. Металлический сайдинг более прочен и стоит гораздо дороже, однако из-за склонности к коррозии срок его службы относительно недолог.
- Вагонка ПВХ – доступный материал, который имеет больше недостатков, чем достоинств. Под воздействием дождя, снега и солнца она быстро тускнеет и теряет нарядный вид; отсутствие отверстий для вентиляции оказывает негативное влияние на проветривание подкровельного пространства.
- Софиты – модный вариант подшивки карниза крыши, в конструкцию которого уже заложены перфорированные вентиляционные отверстия. В отличие от сайдинга софиты экологически безопасны и обладают повышенной устойчивостью к механическим воздействиям. Достоинствами данного материала являются долговечность, эстетичный внешний вид и простота монтажа, благодаря чему его установку можно легко делать своими руками.
Правильное и надежное устройство карниза крыши поможет избежать деформации конструкции даже под негативным воздействием тяжелых снежных покровов. Широкой популярностью в последнее время пользуются системы антиобледенения карнизов и водостоков крыши, суть которых состоит в прокладывании греющих кабелей через водостоки и перед карнизом. Благодаря этим манипуляциям в зимнее время на свесах не скапливается лед, оказывающий значительную нагрузку на кровлю.
Продлить «жизнь» кровельной конструкции поможет грамотно смонтированная вентиляция. К основным элементам вентиляции относятся врезанные в подшивку свесов решетки, зазоры и щели между подшивочным материалом и несущими стенами.
Технология
Несомненно, каждый оригинальный проект дома нуждается в особом подходе к процессу выполнения работ. Выделяют два основных способа. В зависимости от сложности конструкции будут отличаться и нюансы строительства. Но, основные этапы последовательности останутся неизменными. Приведенные ниже фото подшивки свесов крыши помогут наглядно понять всю технологию процесса.
Крепление по стропилам
Примените этот метод, если крыша у дома с пологим уклоном либо если вы преследуете цель увеличить высоту здания. Монтаж осуществляется без применения дополнительных деталей.
Последовательность действий:
- Стропила обрезайте в процессе подготовительных работ только вертикально.
- Выровняйте их с помощью брусьев сечением 4х10, прикрутив их шурупами.
- Приготовьте панели подшивки.
- Панели крепите под одним углом со скатом кровли, параллельно стене.
- Не вставляйте деталь встык к вертикальной части конструкции, оставьте зазор в 5-10 мм.
- Установите первые детали по краям, и далее по шнуру натяните остальные элементы подшивки.
- Вмонтируйте дополнительные крепежные элементы и декоративную панель на верхний зазор.
Сооружение короба
Примените этот способ оформления при большом наклоне кровли либо для вальмовой крыши.
Последовательность действий:
Стропила обрежьте при подготовительных работах двумя срезами — горизонтально и вертикально.
- Подготовьте обшивочный материал.
- В месте соединения стропил со стеной прикрепите дополнительный брус.
- Установите детали от нижних концов стропил до стены. Один конец прикрепите к концу стропил, а другой — к дополнительной доске. То есть, нижняя планка короба располагается перпендикулярно стене.
- Для создания надлежащего уровня вентиляции крепите планки, соблюдая зазор между ними в 20 мм.
- Конструкция его должна быть прочной, поэтому закрепляйте детали шурупами и продублируйте пластинами и уголками из металла.
- При использовании длинных досок привинтите каждую деталь минимум в 2-3 местах, чтобы избежать в дальнейшем деформации.
- В углах и стыках прикрепите панели плашмя либо установите с обеих сторон панели стропил.
Подшивка карниза своими руками
Этот элемент конструкции здания может быть выполнен несколькими способами:
Подшивка по стропиле
Такой способ чаще всего применяется на крышах с небольшим уклоном. Работы выполняются в таком порядке:
Выровнять концов стропил. Эту операцию нужно выполнять перед настилкой полиэтиленовой плёнки. Нужно натянуть шнур между крайними концами стропильных ног таким образом, чтобы под него попадали все оконцовки. Расстояние до стены определяется по самому короткому выступу. Необходимо проверить, чтобы расстояние до стен на крайних стропилах было одинаковым.
- Рассчитать кратность количества досок на подшивку, чтобы их было целое число, отрегулировать положение шнура по этому показателю.
- Обрезать концы стропил вертикально.
Указанная последовательность используется при установке досок параллельно стене. Если подшивка производится перпендикулярно, короткими обрезками, нужно предварительно закрепить опорные планки. Их устанавливают на стропилах в месте примыкания к стенам и по концам ног. Крепление планок подшивки производится саморезами.
По окончании выравнивания можно продолжать кровельные работы, а подшивку завершить уже после установки финишного покрытия.
Перед тем как сделать подшивку по стропилам, их концы нужно обязательно выровнять
Видео: как правильно торцевать стропила
https://youtube.com/watch?v=zmOdemx_UU4
Подшивка свеса по коробу
Такой способ замыкания подкровельного пространства применяется при крутых скатах крыши. Для этого производятся следующие операции:
- Концы стропил торцуются по шнуру, как описано выше.
Для формирования каркаса коробчатой формы к стропильным ногам крепятся планки из бруска 50х50 миллиметров перпендикулярно стене. Второй брусок устанавливается вертикально по стене между первым и стропилом.
- Подшивка производится досками или другими материалами с размещением их вдоль стены.
Крепление выполняется саморезами.
Видео: металлическая подшивка свесов по коробу
https://youtube.com/watch?v=lMMO7m648T0
Установка софитов
При таком способе подшивки свесов и карнизов используются доборные элементы, поставляемые вместе с софитами. Из них формируется крепление, в которое поочерёдно вставляются детали подшивки. У разных производителей система крепления софитов может быть различной. Перед началом работ нужно внимательно ознакомиться с инструкцией.
Обязательным элементом подшивки карнизных свесов являются вентиляционные отверстия в них. Они нужны для проветривания подкровельного пространства. Если её не будет, конденсат от финишного покрытия повредит кровельный пирог вплоть до его полного разрушения.
Схема устройства опорных элементов для подшивки софитами
Для свесов любой конструкции существует единое соотношение вентиляционной поверхности. Оно не должно быть меньше, чем 1:50000, то есть суммарная площадь вентиляционных отверстий в подшивке должна соответствовать приведённому соотношению к площади крыши.
Нужно отметить, что ни о каком утеплении свесов речь идти не может, поскольку по ним формируется вентиляционное пространство, а утепление требует герметичности.
Видео: монтаж софитов
Подшивка свесов кровли является одной из завершающих операций при строительстве дома. Нельзя легкомысленно относиться к этой процедуре, потому что от неё во многом зависит не только внешний вид строения, но и правильное его функционирование. Неразумная экономия средств на этот элемент может впоследствии обернуться значительно большими непредвиденными затратами. Успехов вам!
Подшивка свесов листовыми материалами, плюсы и минусы
Данная группа представлена гладкими и профилированными листовыми материалами на основе рулонной стали с порошковым или полимерным покрытием, алюминия или меди.
Классические сплошные материалы используются при обустройстве открытых свесов, при необходимости вентиляции подкровельного пространства свесы обшиваются перфорированным металлическими софитами или профилированным марками.
Зазор в таких случаях обеспечивается неплотным примыканием гофры или смещением самих панелей.
К преимуществам листовых материалов на основе металла относят прочность (максимальную у софитов из меди или стали, сравнительно низкую – у алюминия), долговечность (показатель зависит от вида металла и надежности антикоррозийных покрытий), привлекательный внешний вид, соответствие нормам пожарной безопасности и высокую стойкость к внешним воздействиям.
Минусы проявляются в зависимости качества и срока службы от цены, большом весе (исключение делается лишь для алюминиевых разновидностей), подверженности коррозии софитов из стали коррозии при нарушении внешнего покрытия и сравнительно высокой сложности монтажных операций.
