Угол наклона односкатной крыши: расчет угла на калькуляторе

Расчет количества материалов для кровли на примере металлочерепицы

Металлочерепицу следует начать рассматривать с угла наклона, о котором уже вспоминали в предыдущем пункте. Если говорить о крайностях, то есть все теоретические основания говорить об интервале 11-70 градусов. Вот только практика, как известно, вносит свои коррективы и не всегда они совпадают с теорией.

Специалисты утверждают, что 45 градусов — это оптимальный угол наклона.

Тем более, если речь идет о крыше дома, которая находится в местности с минимальным количеством осадков, что не требует значительных наклонов. Если же снег является довольно частым гостем, тогда 45 градусов окажется самым оптимальным вариантов, вот только из-за повышения ветрового давления нужно будет укрепить обрешетку и стропильную систему. К тому же, чем больше наклон, тем больше материала уйдет на стреху.

Рассмотрим алгоритм вычисления на примере двускатной крыши:

  1. Пускай наклонный угол будет выражен буквой А, а ½ покрываемого пролета — В, высота будет Н.
  2. Вводим действие по нахождению тангенса, которое решается путем деления Н на В. Упомянутые величины мы знаем, поэтому используя таблицу Брадиса находим значение угла наклона А через арктангенс (Н/В).
  3. Лучше для решения столь серьезных действий применить калькулятор, способный вычислять обратные тригонометрические функции. Затем умножив В на длину покрытия найдем площадь каждой наклонности.

Касательно расходов материала, то к подобным расчетам обращаются уже на завершающей стадии проектирования. Для начала необходимо рассчитать площадь поверхности, которую будут настилать и непосредственно размеры кровельного материала. В качестве примера приведем металлочерепицу.

Площадь крыши

Итак, параметр реальной ширины равен 1180 мм, эффективной — 1100 мм. Теперь переходим к вычислению длины покрытия дома, о котором мы уже рассказывали. Поскольку разбираем выдуманный расчет в качестве примера, пусть упомянутый показатель будет равен 6 метрам.

Это число делим на эффективную ширину и получаем 5,45. Решение действия отображает количество нужных листов и поскольку число вышло не целым, по понятным причинам округляем в сторону увеличения.

Таким образом, нам понадобится 6 листов металлочерепицы для настила одного ряда по длине стрехи. Переходим к расчету количества листов по вертикали.

ВАЖНО!
Для измерения вертикального ряда следует учитывать размер нахлеста (обычно принимают в значении 140-150 мм), расстояние между коньком и карнизом, а также длину карнизного свеса.

Пусть расстояние составит 4 метра, а свес — 30 см. Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м.

После этого результат 4,3 м поделим на эффективную длину и на исходе получим 5,05 листа. В таком небольшом отклонении от целого числа советуем округлить на уменьшение.

Методика самостоятельного расчета односкатной крыши

При возведении дома с односкатной крышей в первую очередь необходимо определиться с углом ее наклона, опираясь на характеристики кровельного материала. Так, для шиферной крыши этот угол должен быть не больше 35 градусов, оптимальный уклон односкатной крыши из профнастила – 20 градусов, крыша из фальца характеризуется этим показателем в значениях от 18 до 35 градусов, рубероид – 5 градусов.

a) Применяя знания школьной программы по геометрии, сначала определяется высота поднятия фасадной стены крыши с углом наклона 20 градусов.

L ф. ст.= Bх tg 20 = 6 х 0,36 = 2,16 м,

где: В – ширина дома, равная в нашем примере 6 метрам;

0,36 – значение тангенса угла 20 градусов, определенное по таблицам Брадиса.

b) Для вычисления длины стропильной ноги используется формула:

L cт. н. = L ф. ст : sin 20 = 2,16 : 0,34 = 6,35 м,

где: 0,34 – значение синуса угла наклона крыши в 20 градусов.

С учетом величины свесов, имеющих длину по 0,5 м каждый (и передний и задний), общая длина стропильной ноги выразится значением:

L ст. н. общ. = {6,35 + (2 х 0,5)} = 7,35 м.

c) Площадь кровли и необходимое количество кровельного материала вычисляется по формуле:

S = L ст. н. общ. х В = 7,35 х 6 = 44,1 м², принимаем 45 м².

d) Количество изоляционного материала рассчитывается, принимая во внимание его длину – 15 метров и ширину 1 метр. Т

о. площадь рулона будет составлять: 15 х 1 = 15 м².

Значит, для укладки под кровлю такого материала необходимо:

45 : 15 = 3 рулона.

Для укладки внахлест запас материала принимается 10%, т. е.:

S из. мат = 3 х 1,1 = 3,3 рулона. Принимаем 4 рулона с запасом.

e) Расчет количества стропил производится исходя из шага стропильных ног. Например, для металлочерепицы рекомендуемыми значениями этого расстояния являются 60–95 см, выбираем 0,95 м. Для односкатной крыши длиной ската 9 метров стропил длиной 7,35 м и сечением 150 х 50 мм понадобится:

Lската : 0,95 = 9 : 0,95 = 9,47 шт. Принимается 10 стропил.

f) Количество сплошной обрешетки из влагостойкой фанеры будет равно площади кровли, т. е. 45 м².

Грамотный расчет односкатной кровли обеспечит привлекательный эстетичный вид будущего здания. Однако высокая крыша тоже имеет своих почитателей, хотя в материальном плане более экономичным видом является крыша с одним скатом.

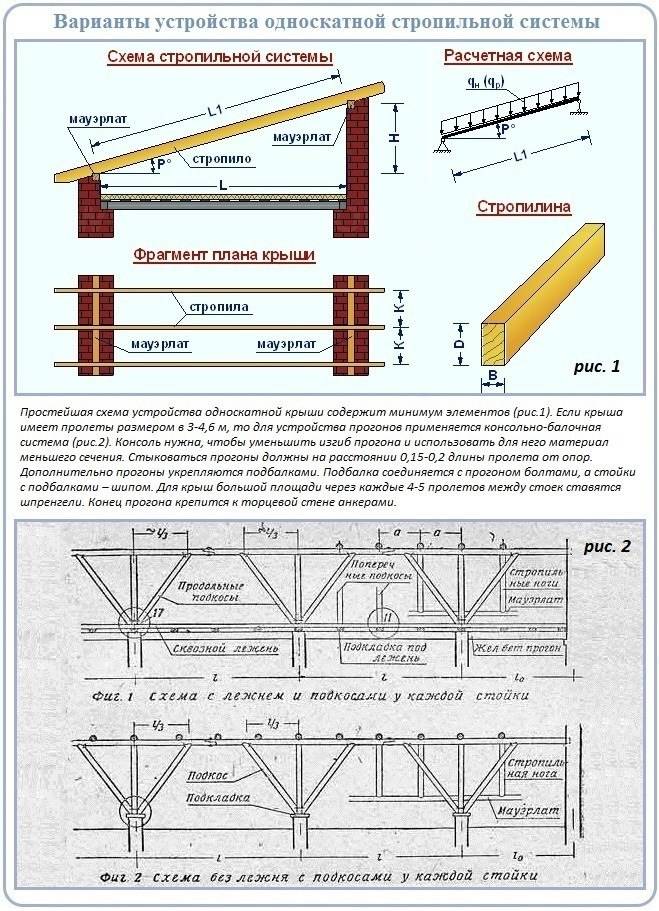

Расчет конструкции односкатной крыши

Для того, чтобы составить такую схему, понадобится определить следующие параметры:

  • Общая ширина строения и длина пролетов между несущих стен.
  • Предполагаемый угол наклона ската.
  • Общая длина крыши.
  • Желаемый материал для кровли.
  • Высота и ширина несущих стен.

Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

При большой длине ската стропила приходится наращивать

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

Усиливающие элементы конструкции односкатной крыши

— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

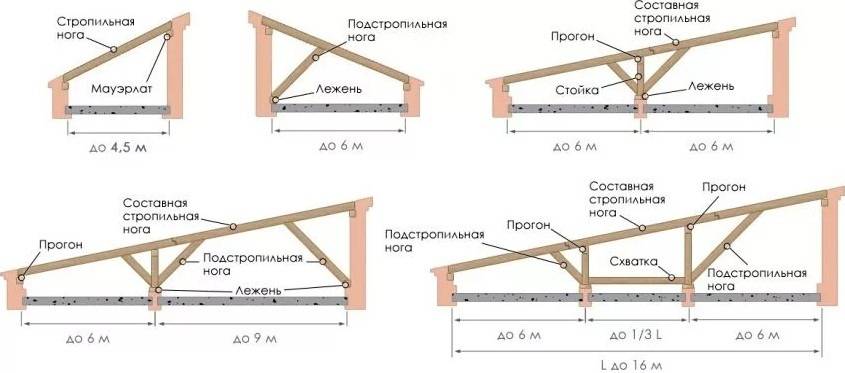

Варианты усиления стропил односкатной крыши

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.

Онлайн калькулятор расчета стропильной системы двухскатной крыши

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Как работать с этим калькулятором кровли?

  • Указать материал кровли крыши. Калькулятор позволяет сделать любой выбор из обширного списка материалов кровли. Это может быть шифер, битумная черепица, оцинковка, керамическая черепица, металлочерепица, ондулин и т.п.
  • Далее необходимо ввести параметры геометрии крыши — длину, высоту и т.д.
  • Определиться с шагом стропил.
  • Ввести данные по параметрам обрешетки.
  • Указать преобладающую в данном регионе снеговую и обязательно ветровую нагрузку.

По этим данным онлайн калькулятор моментально произведет расчет двускатной крыши с учетом стропильной системы.

Какие конкретно данные получаются на выходе калькулятора?

  1. Рекомендуемый угол наклона крыши (с учетом выбранного материала кровли).
  2. Площадь ее поверхности.
  3. Вес и количество рулонов материала кровли.
  4. Параметры стропильной системы — длину стропил и их количество.
  5. Количество рядов обрешетки.
  6. Расстояние между ними.
  7. Объем пиломатериалов и вес досок (брусков) обрешетки.

Важно! Как быть, если стоит необходимость рассчитать двухскатную крышу, имеющую различные углы наклона кровли? В таком случае рекомендуется сделать 2 расчета. Каждый придется произвести как для односкатной крыши

Такой строительный калькулятор также имеется в этой рубрике.

С необходимостью произвести расчет площади кровли двухскатной (или любой иной) крыши неизбежно сталкивается на начальном этапе строительства любой частный застройщик. При помощи предложенного онлайн калькулятора рассчитать и получить все необходимые данные можно легко и быстро.

Углы наклона двухскатной крыши, геометрию стропильной системы, а также количество и вес стройматериалов — все эти сведения вычисляются мгновенно предложенным калькулятором.

Можно ли считать выданные этим онлайн калькулятором результаты стопроцентно точными? Нет. Они даются для ориентировки.

Ибо в каждом регионе возможны некоторые отклонения и особенности (климатические, финансовые и пр.).

Рекомендации и заметки по устройству кровель

В данной подборке представлены рекомендации по устройству крыш и кровель, в частности. Надеемся, вам будут полезны данные сведения для общего ознакомления и при работе с нашими калькуляторами.

Общее

  • Площадь любой классической крыши можно рассчитать с помощью формул площади прямоугольника, треугольника, параллелограмма, трапеции: S = a×b, S = (a×h)/2, S = a×h, S = (a+b) × h/2, где a, b – длины сторон, h – высота.
  • Оптимальный угол наклона крыши для устройства полноценной мансарды составляет 45°.
  • Угол наклона крыши непосредственно зависит от климатических условий региона: в заснеженных районах должны быть крутые крыши, в ветреных – пологие.
  • Угол наклона крыши зависит от кровельного материала: жесткая кровля требует более крутой уклон.
  • Угол наклона крыши влияет на итоговую стоимость конструкции: крутая крыша стоит дороже, чем пологая.
  • Высота крыши выводится по формуле высоты равнобедренного треугольника: Н = а × sin α, где Н – высота, направленная к основанию, а – боковая сторона (длина стропильной ноги по скату), α – угол при основании (применимо для двускатных крыш).
  • Оптимальная величина карнизного свеса крыши находится в диапазоне 50-100 см, но не менее ширины отмостки.
  • Оптимальная величина фронтонного свеса крыши должна быть в пределах 40-70 см.
  • Расчет крыши необходимо производить, исходя из нагрузки не менее 200 кг/м2.
  • Рекомендуется оснащать крышу сквозными вентиляционными отверстиями от карнизного свеса до самого конька.
  • Все крепежные материалы (особенно внешние) должны быть оцинкованы или изготовлены из нержавеющей стали.
  • Вся древесина обязательно должна быть обработана антипиренами, антисептиками и противогрибковыми средствами.
  • Показатель влажности древесины для всех элементов конструкции не должен превышать 18-22%.
  • Рекомендуется использовать древесину не ниже 2 класса, а для несущих элементов – только 1 класс.
  • Идеальный кровельный пирог в порядке изнутри наружу: пароизоляция, утеплитель, гидроизоляция (мембрана), контробрешетка, обрешетка, черепица (или другой материал).

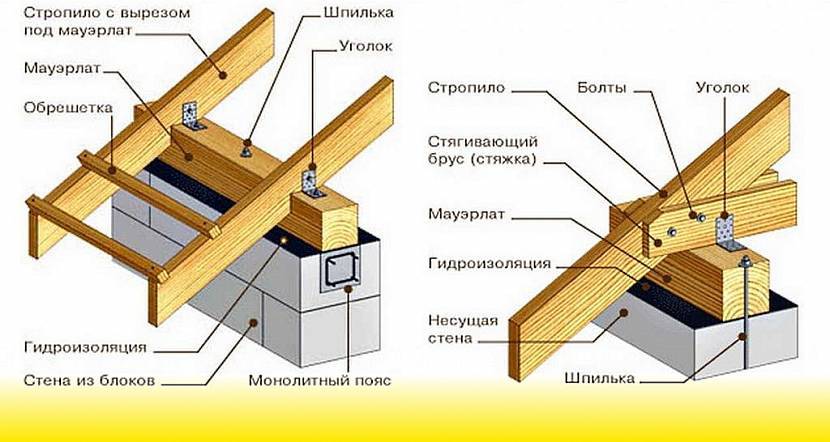

Мауэрлат

  • Оптимальный размер бруса для мауэрлата – 150х150 мм, иногда применяется – 50х150, 100х150 мм.
  • Рекомендуется осуществлять крепление мауэрлата к армопоясу с помощью шпилек. Однако брус необходимо изолировать, чтобы он не контактировал с бетоном напрямую.
  • Шаг шпилек для крепления мауэрлата не должен превышать 150 см.

Стропила

  • Глубина запила не должна превышать 1/3 ширины доски (оптимально 1/4).
  • Рекомендуемая ширина и толщина доски для большинства конструкций – 150-180 мм и 50-60 мм, соответственно. Сечение доски подбирается в зависимости от частоты шага стропил и потенциальной нагрузки на кровлю.
  • Расстояние между стропилами не должно быть менее 60 см и более 120 см.
  • Все соединения рекомендуется фиксировать двумя разными способами.
  • Для повышения надежности болтового соединения, рекомендуется использовать металлические пластины и уголки.
  • При ширине пролета более 10 м, требуется обязательная установка дополнительных опорных конструкций (регелей, подкосов, стоек).

Обрешетка

  • Рекомендуемая доска для обрешетки – 25х100 мм, в случае тяжелых кровель – 40х150 мм.
  • Для твердых кровельных материалов рекомендуется устанавливать плотную разреженную обрешетку, для мягких – с более широким шагом, поскольку сверху будут устанавливаться листы ОСП.
  • Шаг обрешетки подбирается для каждого материала индивидуально и уточняется у производителя. В среднем, для мягкой кровли – 1-10 см, керамической черепицы – 30-35 см, металлочерепицы – 30-40 см, профнастила – 30-65 см.

Изоляция и утепление

  • Рекомендуется покупать рулонную теплоизоляцию, поскольку плитную сложно фиксировать (особенно в одиночку) и она больше осыпается.
  • Рекомендуемая толщина теплоизоляции – 15 см, минимальная – 10 см.
  • Паро- гидроизоляцию рекомендуется укладывать нахлест (10-20 см) с последующей проклейкой мест соединения.
  • Гидроизоляцию лучше укладывать в два слоя.
  • Допустимый прогиб гидроизоляции не более 15 мм.

Онлайн калькулятор расчета кровли от КАЛК.ПРО – это наиболее эффективный способ получения проектной документации для изготовления надежной стропильной системы крыши и остальных конструкций.

Программы для проектирования и расчета стропильных систем

Расчет системы стропильной в специальной компьютерной программе

Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.


Настил металлочерепицы

  • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
  • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

ВНИМАНИЕ!
При этом, важно просушить доски перед монтажными работами, чтобы они, рассыхаясь, не деформировались, не нарушили геометрию системы

Кроме того, надо учесть:

  • Назначение постройки, в частности — чердачного помещения.
  • Размеры крыши, длина и угол наклона ската.
  • Материал кровли.
  • Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Расчет материала

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Основные элементы кровельной конструкции

Крыша загородного коттеджа — это не только декоративная деталь и визитная карточка строения, но и сложная инженерная система. В ее состав входят разнообразные строительные детали, основными из которых являются следующие:

  • Мауэрлат. Брус, который укладывается поверх несущих стен. Он является опорой для стропильной системы и передает нагрузку от крыши к постройке.
  • Стропила. Брусья или доски, расположенные под углом, основа системы. Онлайн калькулятор позволяет просчитать некоторые параметры стропильной системы.
  • Вспомогательные элементы. Стойки, балки, прогоны и затяжки служат для фиксации стропил и укрепления конструкции.
  • Конек. Верхнее ребро крыши, место пересечения скатов.
  • Обрешетка. Решётчатая конструкция, на которую крепится кровельный материал. Для некоторых видов кровли нужен сплошной настил. Параметры обрешетки на онлайн калькуляторе просчитываются достаточно хорошо, особенно для кровли несложной конструкции.


Основные конструктивные элементы стропильной системыИсточник kafmt.ru

Что рассчитывают на онлайн калькуляторе: виды и возможности

Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время для их внимательного изучения и кропотливых расчетов на бумаге. Среди всех способов решения вопроса о том, как рассчитать крышу дома, калькулятор в онлайн режиме станет оптимальным вариантом. Существует две разновидности калькуляторов, выполняющих определенный вид расчетов:

Стандартный калькулятор для расчета крыши

Наиболее распространенный, позволяет получить основные параметры, от угла наклона стропил до допустимой нагрузки на кровлю. В расчете кровельного материала, как правило, имеются все популярные варианты (всевозможная черепица, шифер, ондулин и другие материалы).

Широко представлены калькуляторы для расчета одно- и двускатной и вальмовой крыши; встречаются сервисы по расчету шатровой крыши или мансарды. Онлайн калькулятор крыши двускатной или односкатной рассчитан на несложные задачи; более продвинутые расчетные программы необходимо скачивать и устанавливать на свой компьютер.


Фрагмент онлайн калькулятора расчета вальмовой крышиИсточник citymang.ru

Строительный калькулятор

Для вычислений используются сложные алгоритмы расчетов, в результате можно получить не только таблицы цифр, но и набор подробных чертежей, а также 3D-визуализацию. В строительном калькуляторе, как правило, можно рассчитать крышу любого типа.

Помимо основных параметров можно узнать, сколько потребуется пиломатериала, подобрать оптимальный утеплитель и пароизоляцию. Чертежи покажут раскладку стропильной системы и обрешетки и позволят проконтролировать правильность угла наклона и расположения стропил.

Инструкция для онлайн калькулятора расчета стропил

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».

Длина стропилины, ммШаг стропил, ммСечение стропила, мм
До 3000 мм120080х100
До 3000 мм180090х100
До 4000 мм100080х160
До 4000 мм140080х180
До 4000 мм180090х180
До 6000 мм100080х200
До 6000 мм1400100х200

Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20.13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм

Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Результаты расчета:

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
