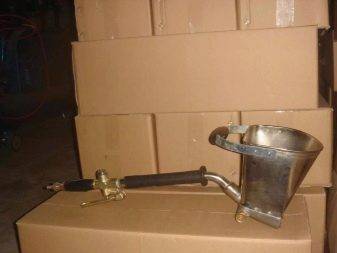

Штукатурный ковш: разновидности и тонкости выбора

Виды пневмоковшей

Поскольку ковш хоппер – довольно простое приспособление, существует не так много его разновидностей.

Выделяют две основные:

С удлиненной рукояткой и углом сопел, оптимизированном под нанесение на потолок и припотолочные зоны (выше уровня руки мастера).

Самый часто встречаемый вид, сопла направлены прямо для оштукатуривания вертикальных поверхностей

Также выделяют ковши со сменными насадками разного диаметра и направленности. Такие приспособления можно назвать универсальными, поскольку их возможно применять для разных задач.

Пневматические штукатурные лопаты могут быть также:

1. Заводского производства – «покупные» стандартизованные изделия.
2. Сделанные своими руками.

В интернете можно встретить множество советов по изготовлению пневмоковша в домашних условиях. Но заводской ковш имеет ряд преимуществ в сравнении с самодельным. В первую очередь, у покупного ковша хоппера уже оптимизирован угол сопел, есть достаточно эргономичная ручка, и все штуцера и соединения точно подходят под стандартный шланг компрессора. При изготовлении дома, даже по готовым чертежам, всегда есть риск погрешности.

Как использовать ковш для штукатурки, технология изготовления своими руками

Ускорить процесс по нанесению штукатурки на стену и облегчить человеческие труды поможет специальный девайс – штукатурный хоппер ковш, который в автоматическом режиме распыляет штукатурную массу на необходимую поверхность. Такое приспособление незаменимо при обработке больших площадей, а еще его можно соорудить своими руками. Для изготовления вам потребуются определенные подручные материалы, которые помогут сократить денежные расходы. Если вы не любитель творить — на любом прилавке строймагазина можно подыскать уже готовый ковш, покупка которого обойдется вам от 6500 руб.

Что из себя представляет ковш для штукатурки?

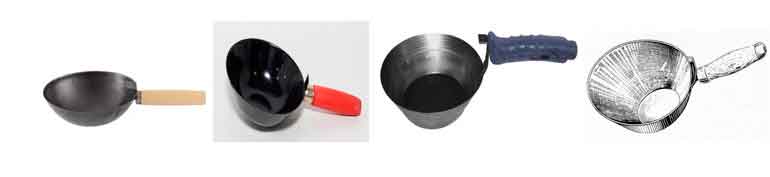

Немного о штукатурном ковше

Для накидывания большого количества штукатурной смеси более эффективными являются ёмкие инструменты.

И если совок Илюхина сейчас практически не встретишь, то штукатурный ковш Шаульского за многие десятилетия не потерял своей актуальности. По сути, это чаша из тонкого (0,4 – 1 мм) металла объёмом 0,75 – 1 л с прикреплённой к ней пластиковой или деревянной ручкой.

Форма чаши варьируется: полусфера, полусфера с усечённым дном, усечённая воронка и, собственно, оригинальная форма ковша Шаульского, где окружность дна смещена относительно окружности верха в сторону ручки.

По форме ручки штукатурных ковшей бывают цилиндрическими, овальными и эргономичными.

Накидывание готовой штукатурки несложно, но требует некоторого навыка. Из ёмкости ковшом зачерпывается раствор и веерообразным движением выплёскивается на стену, предварительно загрунтованную или увлажнённую. Лёгкий удар смеси о стену обеспечивает их лучшее сцепление. После этого правилом или длинным шпателем штукатурка выравнивается. Всякий мастер, выполняющий большие объёмы работ, заинтересован в том, чтобы механизировать свой труд. Решением этого вопроса служит пневматический штукатурный ковш, работающий от компрессора. Называют его также штукатурной лопатой и хоппером. Английское слово hopper – прыгун (от hop- прыгать) описывает как нельзя лучше энергичный прыжок штукатурки из бункера на поверхность стены или потолка.

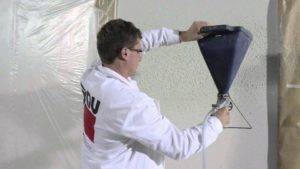

Инструкция по использованию

Новичкам для начала следует произвести пробное нанесение штукатурной смеси при помощи картушного пистолета. Это позволит оценить его мощность, выбрать оптимальное расстояние до поверхности. Обычно гипсовые штукатурки наносят, держа пистолет почти у самой стены, цементные — примерно на 20-25 см от основания. Толщину каждого слоя стоит выдерживать в пределах 10-12 мм, при необходимости пользоваться агрегатом в 2 захода. Второй слой выполняют только после высыхания первого и его обработки строительной теркой.

Поскольку удерживание прибора требует определенных физических усилий, лучше за один прием обрабатывать 1,5-2 квадратных метра стены, не более. Полностью заполнять контейнер картушного пистолета не надо — это создаст неудобства при работе. Для соблюдения техники безопасности еще до начала всех действий нужно надеть респиратор, защитный шлем. Если производится нанесение составов с каменной крошкой, используют защитные шлемы из ударопрочных материалов и специальные очки.

При работе не рекомендуется заполнять ковш устройства полностью

Порядок работ с картушным пистолетом будет таким:

1. Подготовка основания. Обязательно очищают стену, обеспыливают ее, грунтуют и дают полностью просохнуть. Если имеются серьезные перепады высот, осуществляют срезание сильно выступающих участков с дальнейшим ручным оштукатуриванием цементными смесями.
2. Установка маяков. Чтобы ориентироваться по толщине наносимого слоя, ставят специальные маячки. Они помогут соблюдать ровность нанесения штукатурки.
3. Приготовление раствора. Разводят раствор нужной густоты. Следят за его однородностью и отсутствием комочков, иначе после высыхания слой штукатурки потрескается. Замес производят малыми порциями, причем особенно актуально это правило для гипсовых смесей, обладающих малой жизнеспособностью.
4. Выставление оптимальной мощности компрессора. Если напор воздуха будет слабым, штукатурка станет разлетаться в стороны или стекать с поверхности. Излишне высокое давление вызывает вырывание шланга и остановку работы.
5. Установка насадки. Если опыта в работе нет, ставят насадку для растворов средней густоты. Она позволит быстро обрести необходимые навыки.

При работе пистолет удерживают на уровне пояса так, чтобы струя разбрызгивалась на стену под прямым углом. Прибор ведут вдоль стены по прямой линии, каждый последующий ряд раствора накладывают с небольшим заходом на первый. После завершения первого слоя проходятся по нему правилом, чтобы хорошо выровнять.

Густота раствора

По консистенции штукатурка для картушного пистолета должна походить на густую сметану и свободно стекать по стенкам контейнера. Смеси с мраморной или слюдяной крошкой обычно получаются плотнее из-за соответствующих наполнителей. Для создания рисунков применяют более жидкие составы. Вообще, картушные пистолеты можно заправлять даже клеевыми и синтетическими смесями, делая их густоту чуть более высокой, чем указано в инструкции.

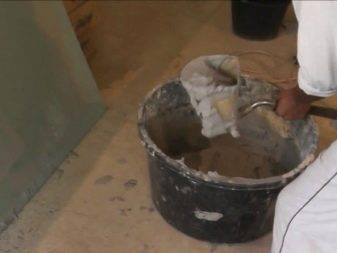

Приготовление штукатурного раствора для механизированного нанесения

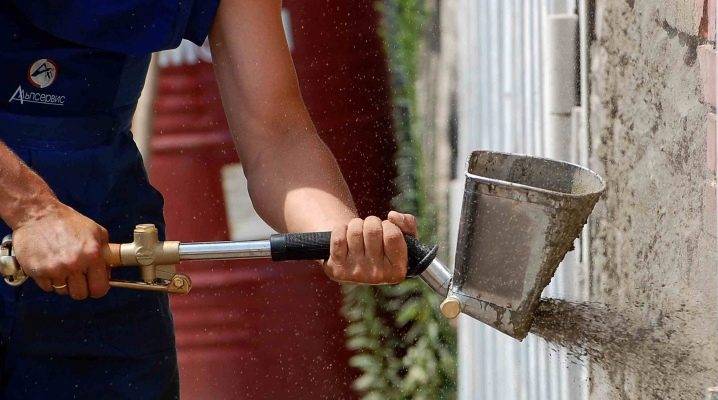

Что такое хоппер ковш и как он работает

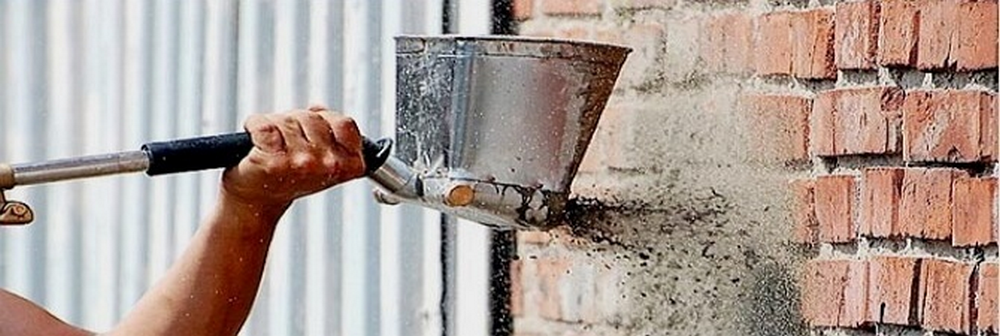

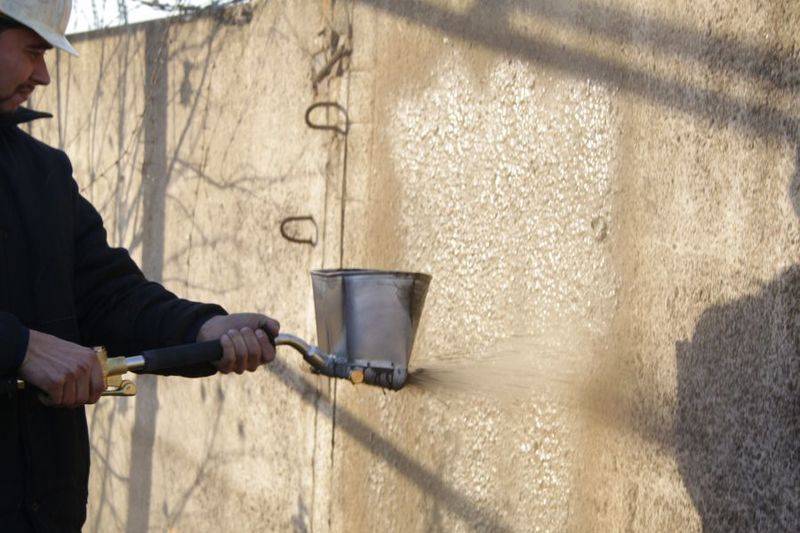

Нанесение штукатурки при помощи хоппер-ковша намного повышает скорость отделочных работ

Перед изготовлением хоппер ковша нелишне будет ознакомиться с его конструкцией и принципом действия. Это позволит не только собрать приспособление по предоставленным чертежам, но и при необходимости внести свои коррективы в зависимости от наличия материалов и особенностей эксплуатации.

Принцип действия пневматического ковша напоминает работу краскопульта. Приступая к отделочным мероприятиям, включают компрессор, подсоединяют шланг к пистолету, набирают в бункер штукатурную смесь и открывают пневмоклапан. Воздух под большим давлением подаётся в рабочую полость через входной штуцер, расположенный на задней стенке приспособления. Увлекая за собой частицы штукатурного раствора, воздушный поток выходит через специальные сопла, расположенные в передней части устройства. При этом штукатурка быстро и равномерно набрызгивается на стену. Преимущество конструкции в форме ковша заключается в том, что во время работы можно черпать жидкую смесь из другой ёмкости, а не наливать её из ведра.

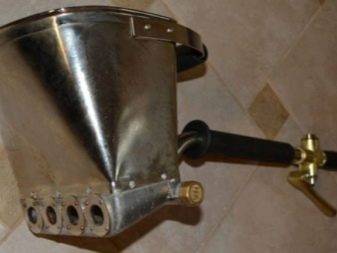

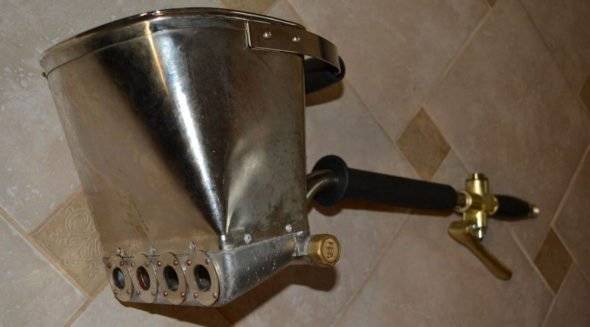

Конструкция пневмоковша

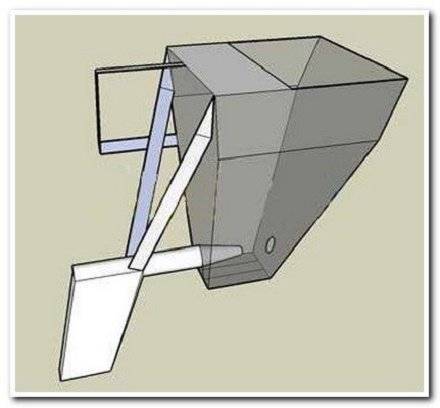

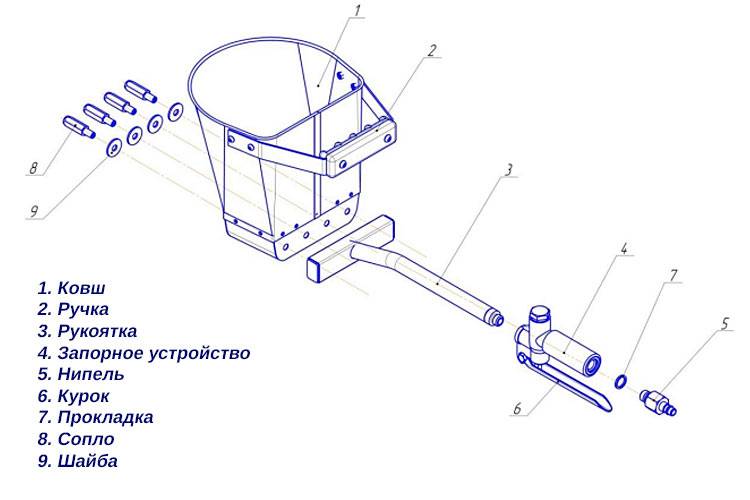

Схема пневматического хоппер ковша (штукатурной лопаты), представленная на рисунках, даст возможность понять все преимущества конструкции. Благодаря наклону передней стенки штукатурку можно наносить не только на вертикальные поверхности стен, но также на потолок и наклонные плоскости любого направления.

Схема штукатурного ковша

Верх ёмкости имеет закрытую часть со стороны подключения компрессора. Это позволяет не разливать раствор при наклонах ковша во время оштукатуривания потолков

Занимаясь изготовлением приспособления, некоторые параметры конструкции важно держать в определённых границах. Так, не рекомендуется увеличивать диаметр входного отверстия более 4–5 мм

Расстояние между задней и передней стенкой в нижней части ковша должно составлять не более 20 – 25 мм, а диаметр выходного сопла — от 10 до 15 мм. В таком случае работоспособность конструкции обеспечит обычный бытовой компрессор, рассчитанный на давление до 8 атмосфер и расход воздуха около 220 – 250 литров в минуту. Если же увеличить расстояние между входным отверстием и соплом, то мощности воздушного потока будет недостаточно для выталкивания смеси под давлением, достаточным для набрызгивания раствора на стену.

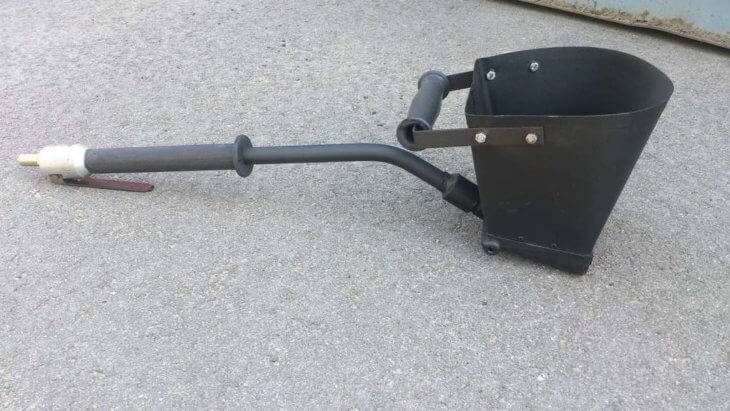

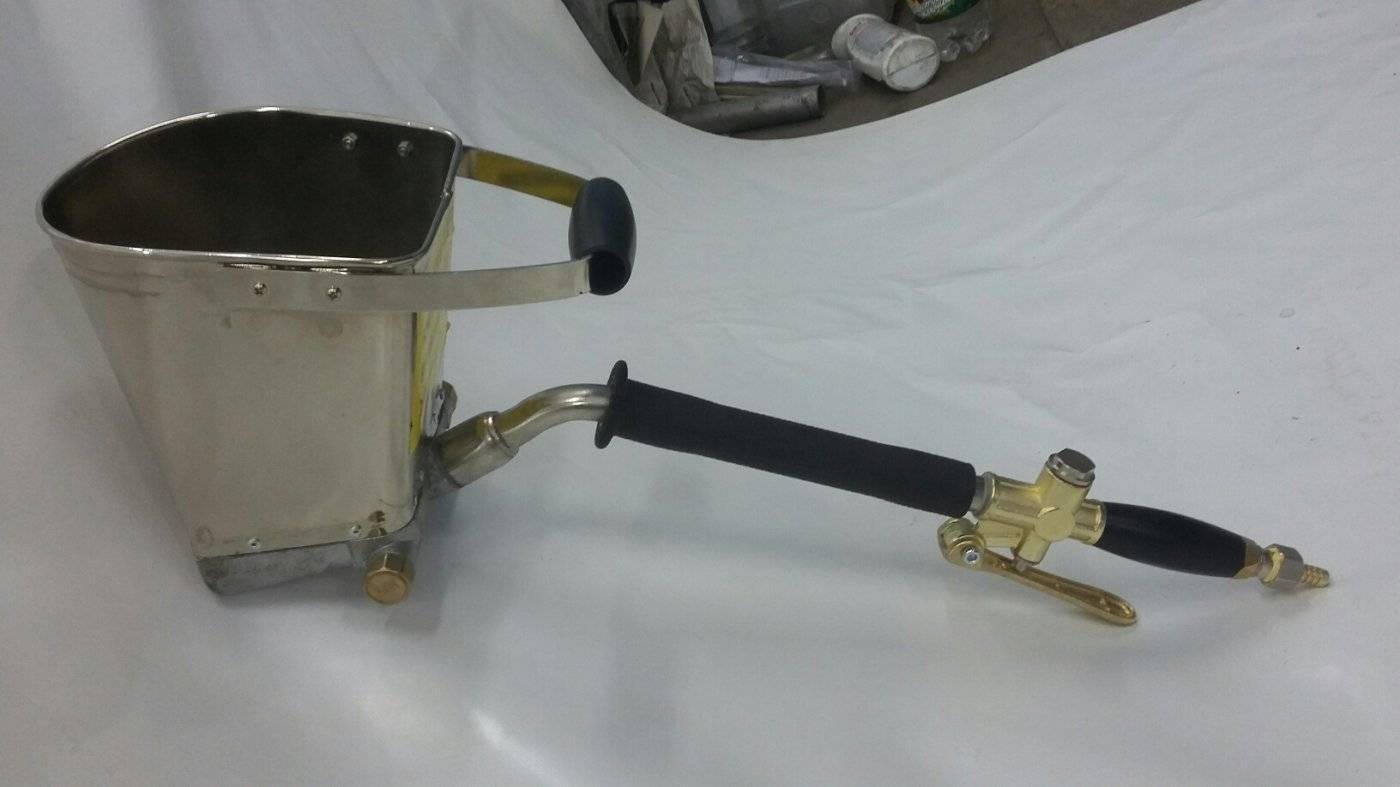

Хоппер-ковш для удобства работы оборудован пневмоклапаном

Для включения подачи воздуха в хоппер ковше установлен клапан с ручным приводом, наподобие тех, что используются в пневмопистолетах для подкачки воздуха в автомобильные шины. В этих целях можно использовать и самый обычный шаровой кран, установленный на шланг подачи воздуха, однако, первый вариант удобнее и позволяет мгновенно прекратить подачу смеси, а это даёт дополнительную экономию раствора.

Преимущества и недостатки

Являясь простым и эффективным приспособлением для финишной отделки стен и потолков, хоппер-ковш обладает массой достоинств:

• высокая скорость проведения отделочных работ;
• возможность использования неквалифицированного труда;
• универсальность (устройство позволяет работать со строительными смесями любого типа);
• применение волокнистых примесей и других декоративных добавок;
• усиление адгезии раствора к стене благодаря высокой скорости набрызгивания;
• экономичность;
• низкая стоимость.

Единственным недостатком можно считать необходимость в использовании компрессора, что снижает мобильность и даёт определённые неудобства при работе на высоте.

Требования к строительным смесям

Штукатурной лопатой можно работать с любыми отделочными материалами

Хоппер ковш является универсальным помощником штукатура и позволяет работать с отделочными растворами любого типа:

• фактурные краски повышенной текучести;
• цементно-песчаные растворы;
• пробковые штукатурные смеси;
• жидкие обои;
• бетонные смеси;
• гипсовые штукатурки.

Модифицированные примеси, которые добавляют в штукатурные смеси, позволяют улучшить их рабочие свойства, повысить производительность труда и снизить затраты на отделочные материалы.

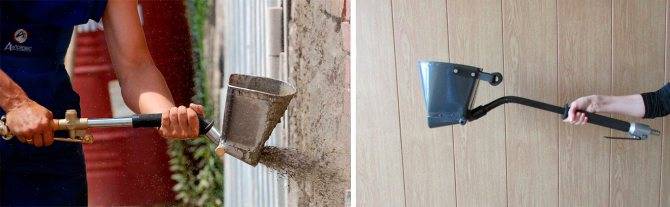

Как работать с инструментом?

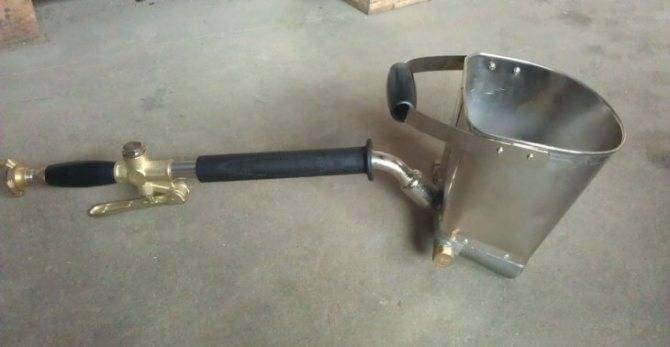

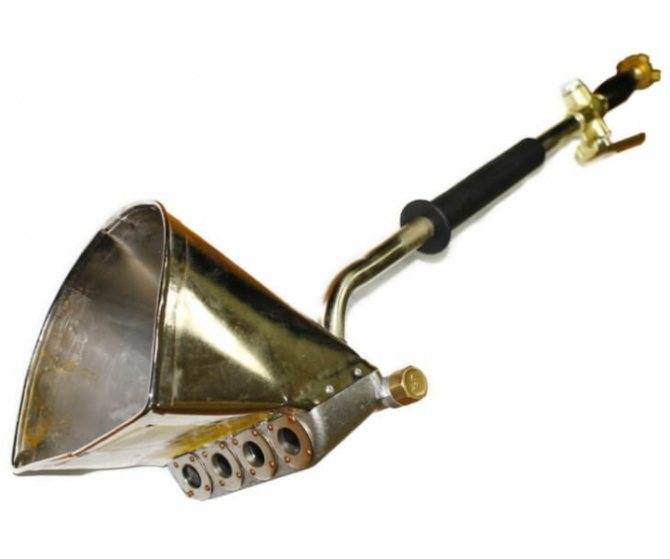

По своему внешнему виду хоппер-ковш отчасти напоминает краскопульт, который имеет почти идентичный метод использования. Непосредственно перед отделочными работами рассматриваемая оснастка комплектуется компрессором, фиксируемым посредством резинового шланга с ковшом. После этого набирается штукатурная смесь.

Сжатый воздух, после открытия пневматического клапана, поступает внутрь ковша, захватывая при этом форсункой мелкодисперсные частицы штукатурного состава. Наружу раствор выходит из сопла, распределяясь по стене сообразно смещению ковша относительно рабочей поверхности.

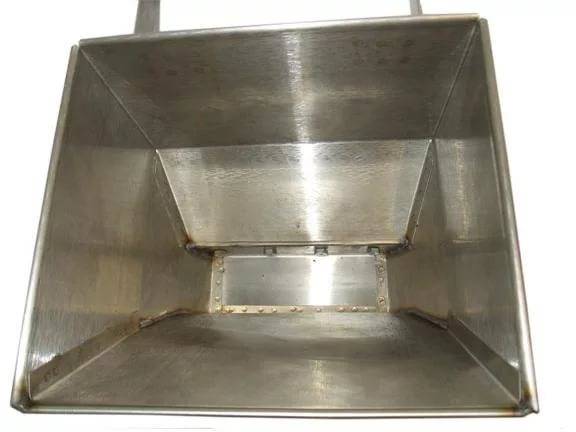

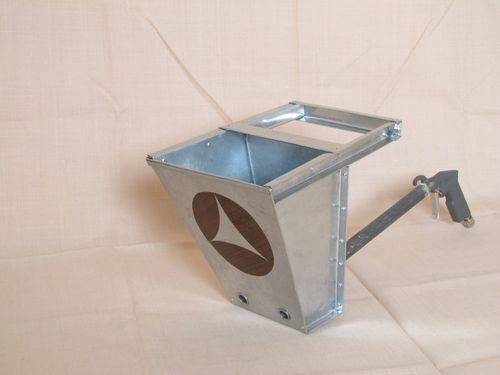

Сам ковш собирается из нержавеющей тонколистовой стали, которая способствует одновременно снижению общей массы и увеличению срока службы хоппер-ковша.

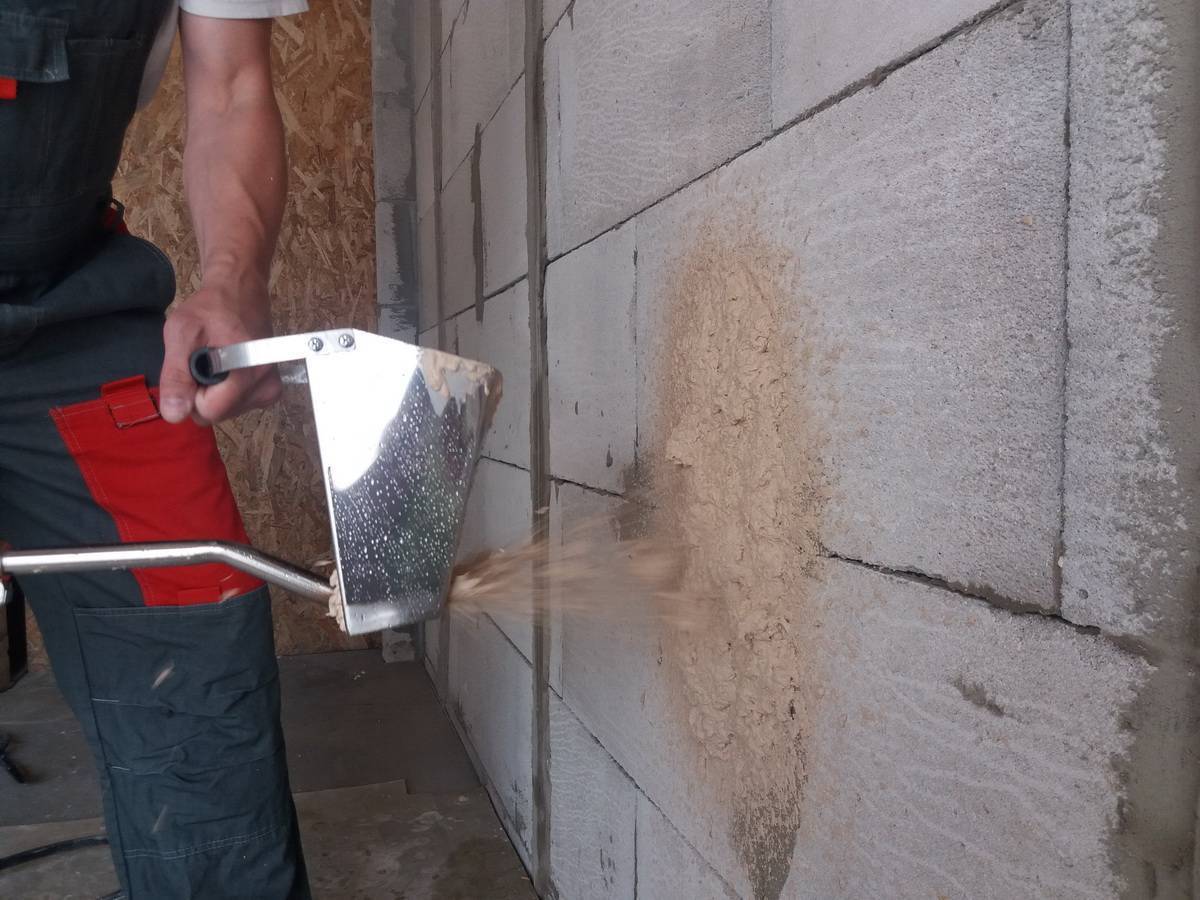

Так как оштукатуривание стен с использованием хоппер-ковша заметно отличается от традиционной технологии обработки стен, то работа с инструментом требует от человека некоторых навыков, которые будут складываться из последовательного выполнения следующих действий:

• Первым делом необходимо смочить ковш водой! Благодаря этому штукатурный раствор будет легче вылетать наружу через сопло, так как адгезионные силы сцепления состава со стенками будут минимальны;
• Подготовка штукатурки. В случае использования традиционных компонентов, а именно цемента и песка, стоит позаботиться, чтобы консистенция смеси оставалась менее вязкой. Наилучшим же вариантом считается применение гипсовых растворов;

• Подготовка рабочей поверхности, будь то потолок либо стена. Для этого участок тщательно очищается от грязи и пыли, убираются любые неровности, выставляются маяки, после чего покрытие увлажняется. В некоторых случаях мастера для большей долговечности используют грунтовые составы либо армирование из геотекстиля или стеклосетки;
• Заготовка требуемого запаса штукатурного раствора, учитывая средний расход в 30-40 л/ч. Обычно емкость ковша составляет 3-4 литра, так что его полное опорожнение происходит уже спустя несколько секунд. Исходя из этого, объема раствора должно хватить для обработки стены 10-20-миллиметровым слоем штукатурки. За один заход, в большинстве случаев, расходуется порядка 60 килограмм готовой штукатурной смеси, так что при больших объемах работ целесообразнее пользоваться бетономешалкой;

• Расстояние до поверхности определяется исходя из свойств применяемого жидкого состава. В случае с промышленными хоппер-ковшами этот показатель достигает 40-50 миллиметров. После этого реализуется беспрерывное распыление смеси;
• Во время перерывов устройство нужно хорошо прочищать от остатков смеси. С этой целью пустой ковш окунается в емкость с водой, после чего активируется подача сжатого воздуха. Очистка закончится, когда из сопла будет выходить лишь воздух.

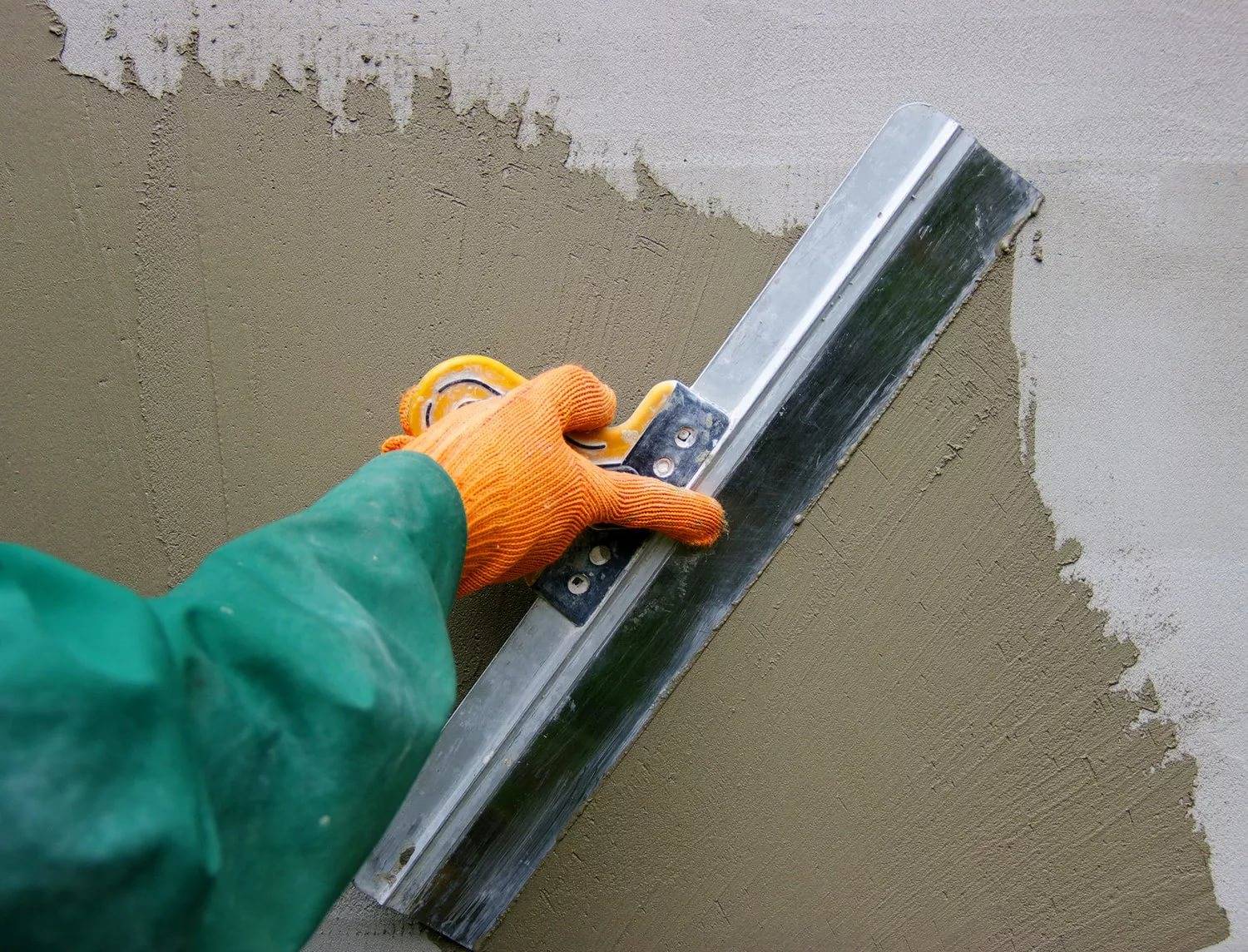

Затирка неровностей или финишная отделка стен реализуется аналогичным образом, как при обычном оштукатуривании.

Преимущества и недостатки

Обозначим основные преимущества «хоппера»:

• Большее сцепление. За счет давления и силы удара смеси об основание усиливается адгезия с поверхностью.
• Он интуитивно прост в работе. Пользоваться таким устройством может даже новичок, при этом качество работы не пострадает. Не будут видны места стыковки разных порций раствора.
• Простота и удобство конструкции. Инструмент имеет удобную ручку. Вы не будете отвлекаться на приспосабливание к нему.
• Его размеры вариативны. Вы можете подобрать наиболее оптимальный для себя вариант, исходя из объема планируемых работ.
• Точность набрызга. Вы не потратите лишнего материала, при этом толщина обрабатываемой поверхности будет более равномерной по сравнению с ручной работой.
• Использование отделочных материалов разного состава и цвета. Помимо того, что «хоппер» можно применять не только для штукатурки, он годится для внутренних работ и отделки фасадов.

• Широкий ассортимент. Рынок подобной продукции позволяет подобрать устройство из надежного и качественного материала, устойчивого к ржавчине.
• Доступная цена. Вы уложитесь в бюджет, при этом сэкономите время, получите качественное и долговечное покрытие.
• Простота ухода. Если вы будете регулярно мыть устройство после работы, будет служить вам долгие годы.
• Отделка плоскости со сложной конфигурацией. Он нанесет состав там, где это сложно сделать обычным мастерком или шпателем.
• Вариативность комплектации. Промышленные изделия оснащены дополнительными компрессорами, за счет которых возможна работа с поверхностями разного типа.
• Высокая оценка профессионалов. Опытные строители отмечают актуальность использования «хоппера» как вспомогательного устройства при работе с разными смесями.

Отметим и недостатки штукатурного ковша:

• Применяемый раствор должен иметь определенную консистенцию. Если этого не придерживаться, он будет стекать с поверхности обрабатываемых оснований.
• Данное устройство не рассматривается к покупке, если им не планируется пользоваться постоянно. Если нужно отделать небольшую площадь одноразово, покупать такой инструмент нет смысла.
• Качество обрабатываемой поверхности напрямую зависит от предварительной подготовки основания. Если игнорировать этот факт, может пострадать качество и долговечность отделанной плоскости.
• По оценкам профессиональных мастеров, в случае нанесения нескольких слоев время, потраченное на набрызг, не слишком отличается от работы вручную.
• Несвоевременная чистка прибора является причиной его поломки. Засохший раствор засоряет сопло, что при включении агрегата выводит его из строя автоматически.

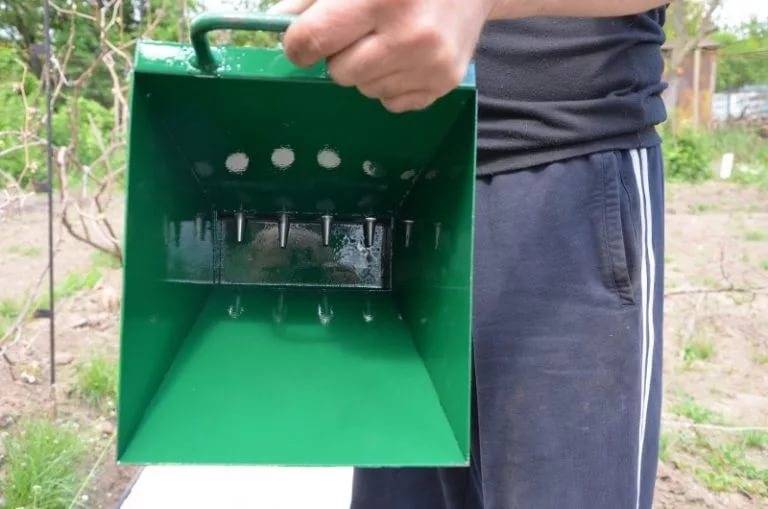

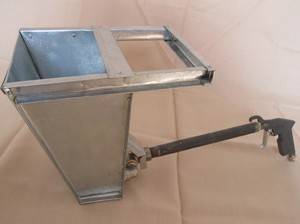

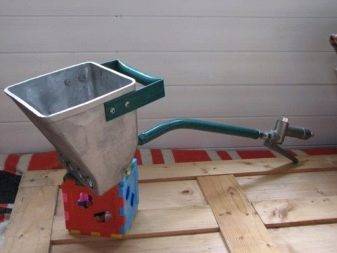

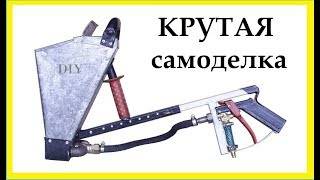

Самостоятельное изготовление штукатурного ковша

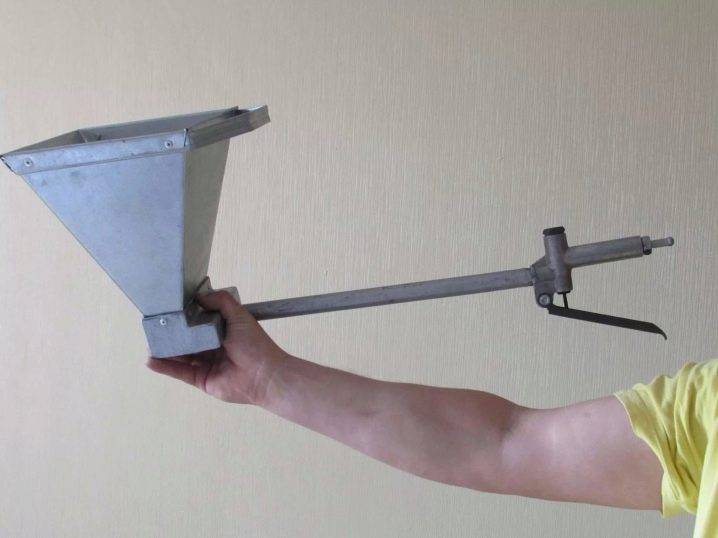

При необходимости хоппер-ковш можно сделать самостоятельно, если в наличии имеются все материалы и расходники.

Чертежи

Основной элемент ковша — емкость, и именно ее изготовлению нужно уделить пристальное внимание. При выборе размера емкости и создании чертежа следует учесть такие требования:

• наличие сдвигаемой или откидной крышки со стороны подведения шланга, а также отверстия под пневматический клапан;
• диаметр входного отверстия — более 1,2–1,5 мм и менее 5 мм (если отверстие слишком маленькое, оно будет забиваться, а большое вызовет чрезмерное падение давления);
• длина раструба выходного сопла — до 20–22 см (слишком длинный раструб негативно влияет на точность работы), угол конической части — 70–90 градусов.

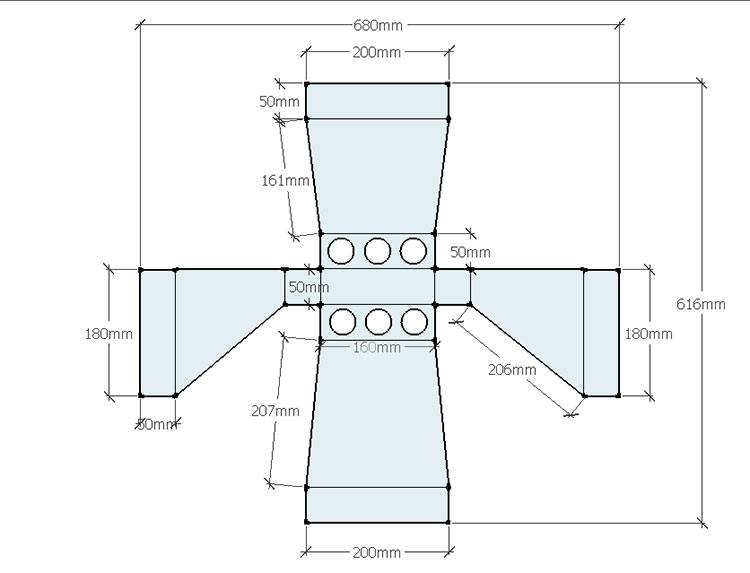

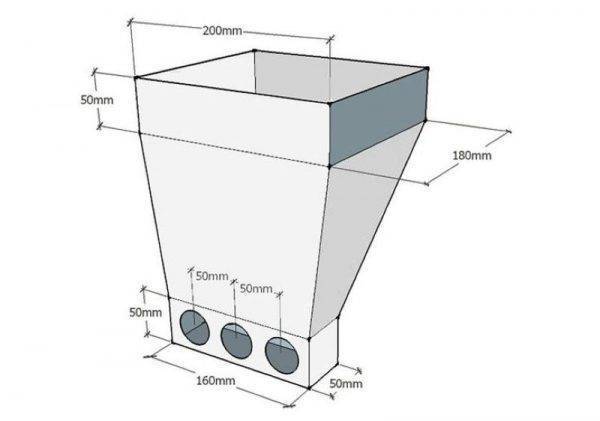

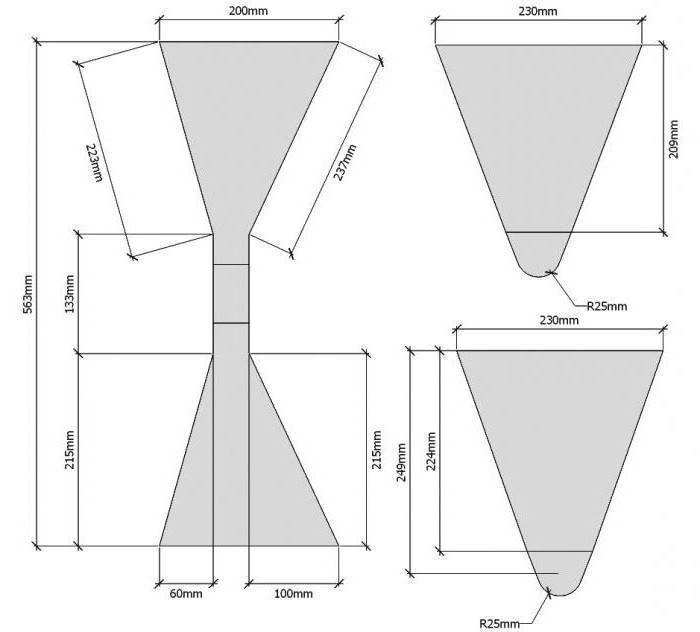

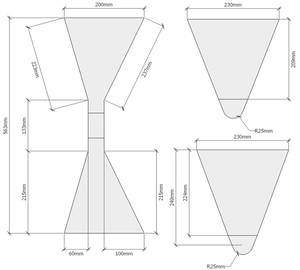

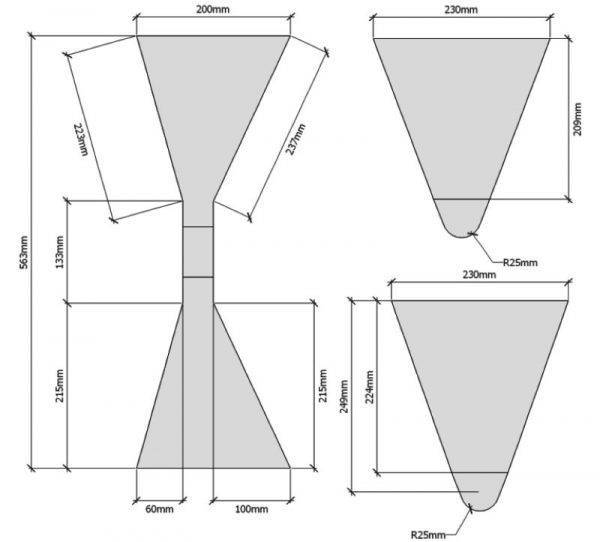

Чертеж ковша для штукатурки

Емкость следует делать из тонколистовой стали или алюминия. Если взять жесть, то деталь быстро деформируется. Алюминиевый ковш будет на порядок легче железного, но соединять отдельные участки придется саморезами, а стыки укреплять резиновыми уплотнителями.

Стальную емкость можно сварить, что намного надежнее. Оптимальная толщина листа равна 0,8–1 мм.

Пневмоклапан для емкости можно взять из устройства для подкачивания автомобильных шин, либо приспособить для этой цели шаровой кран. Последний применяется в крайнем случае, поскольку мгновенное перекрытие подачи штукатурки станет невозможным, и ее потери будут неизбежными.

Что касается компрессора, то его покупка не является обязательной, если в наличии есть автомобильный агрегат с давлением сжатого воздуха до 60–70 атмосфер. Когда давление слишком маленькое, смесь будет подаваться неравномерно, и качество отделки снизится.

Хорошо, если расход рабочей смеси будет от 500 литров/минуту. Объем ресивера в компрессоре должен составлять 50 литров и больше. При разработке чертежа также нужно учесть, что общий вес хоппер-ковша обязан составить менее 5–7 кг, иначе длительная работа с ним станет невозможной.

Инструменты и материалы

Кроме перечисленных расходных материалов и устройств, для изготовления хоппер-ковша потребуются:

• металлическая труба для ручки;
• форсунка;
• шайбы с диаметром 10–12 мм по числу сопел;
• болгарка;
• ножницы по металлу;
• электродрель с набором сверл;
• маркер;
• острый нож;
• калька;
• линейка металлическая;
• сварочный аппарат или саморезы, клепки (в зависимости от выбранного варианта скрепления деталей).

Этапы изготовления ковша

Вначале переносят линии чертежа на металл при помощи кальки и маркера, либо процарапывают контуры ножом. Выкройку емкости вырезают ножницами по металлу или болгаркой. При необходимости можно поделить ее на несколько элементов, а потом сварить их. Заготовку сгибают по линиям нижней плоскости, к ней приваривают переднюю и заднюю часть. Если скрепление производится при помощи саморезов, оставляют припуски по 1 см.

Далее действуют таким образом:

1. Присоединяют верхнюю ручку ковша.
2. В нижней части высверливают дырки под сопла, закрепляют их стальными шайбами.
3. Делают отверстие напротив распылителей под пульверизатор.
4. Внутри емкости устанавливают форсунку для крепления компрессора.
5. Вырезают из стали две усиливающие пластины, присоединяют их к боковым стенкам ковша.

Для пробного испытания в ковш набирают раствор, подключают его к компрессору и наносят штукатурку на стену, экспериментируя с разным давлением. При желании, сделать такое устройство можно за пару часов. Хоппер-ковш серьезно сократит время на оштукатуривание стен и снизит трудоемкость процесса, поэтому при выполнении большого объема работ стоит воспользоваться этим устройством.

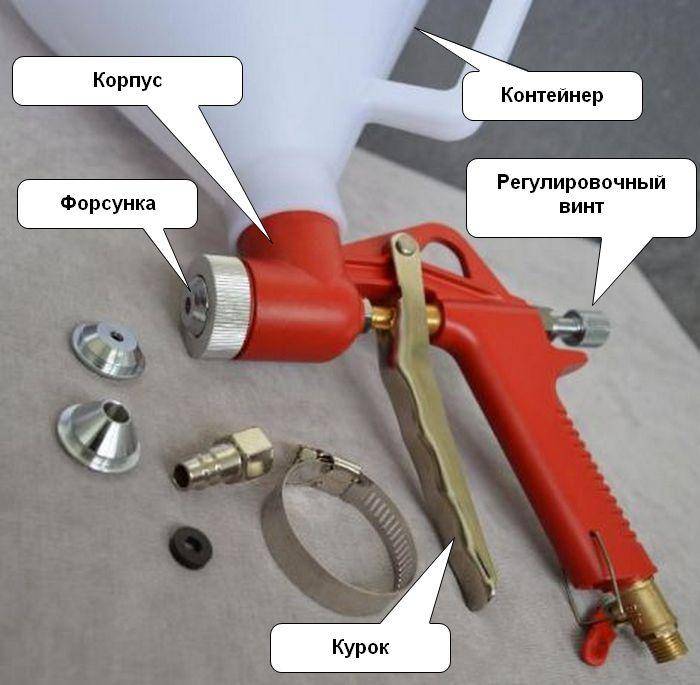

Устройство и характеристики картушного пистолета

Конструктивно картушный пистолет составлен из нескольких деталей:

1. Корпус, напоминающий формой пистолет. На рукояти корпуса установлен курок, который можно нажимать тремя-четырьмя пальцами одновременно. Курок открывает клапан подачи нагнетённого воздуха. К нижней части рукояти корпуса через штуцер крепится шланг подачи воздуха, выдерживающий высокое давление. Шланг присоединяется быстросъёмным штуцером или резьбовым соединением к компрессору напрямую или через ресивер.
2. Форсунки, имеющей сменные насадки. Диффузорные сопла насадок могут быть вырезаны под различными углами и отличаться диаметром.
3. Дюзы – имеющей круглое сечение всасывающей трубки, которую посредством резьбы подключают к пневмолинии.
4. Контейнера для состава, имеющего форму конуса. Так как отделочные растворы имеют большую плотность и вес, при наполненном контейнере инструмент довольно трудно держать при работе одной рукой. Чтобы устранить недостаток, на контейнере имеется ручка, для удерживания картушного пистолета второй рукой. Чтобы при потолочной отделке смесь не выскальзывала из контейнера, на раструбе часто делают несъёмную заслонку (закрывает часть верха). Контейнер крепится к трубке через уплотнительное кольцо и зажимается хомутом из нержавейки.
5. Приспособления для продувки забивающихся иногда форсунок – продувочного шомпола.
6. Регулирующих устройств (снабжены некоторые модели): регулировочного винта, установленного на задней стороне корпуса (отвечает за подачу раствора), и воздушного крана.

Материал

Чтобы облегчить корпус, не снижая прочности, для изготовления его часто используют алюминиевые сплавы, покрытые порошковой декоративной краской. Дюзы и насадки изготавливают из нержавеющей стали, которая не коррозирует при контакте с мокрыми составами и довольно износоустойчива. Для снижения веса контейнер делают либо из нейлона (самый лёгкий), либо из алюминия (более прочный).

Размеры и вес

К другим характеристикам картушного пистолета для штукатурки относятся его вес, вместительность и размеры.

1. Средний вес инструмента лежит в пределах 1-3 кг. Контейнер рассчитан на 3-5 л.
2. Существуют модели с ёмкостью до 8 литров, однако, сокращая время на заправку, они увеличивают утомляемость оператора.
3. Длина пневмоинструмента составляет 15-25 см.

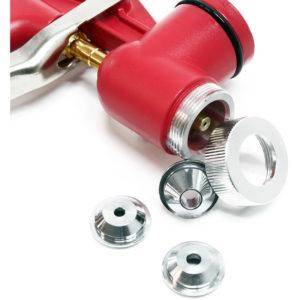

Размеры дюз и их назначение

Вообще-то, дюзой названа трубка, в которой подаётся к форсункам раствор. Но здесь мы под словом «дюза» подразумеваем именно форсунки (или сопла). Подготавливая инструмент к работе, устанавливают сопло нужного диаметра.

Кроме различного диаметра диффузоры имеют и разный угол наклона, и разный скос краёв отверстия форсунки, которым задаётся угол распыления раствора. Например, для цементной смеси более подходят форсунки с углом скоса – 45о. Для смесей жидких – 15о.

Под более жидкие и мелкофракционные растворы – сопла с маленьким диаметром, например, 2.5-3 мм, под более вязкие смеси с более крупным зерном – дюзы, имеющие внутренний диаметр 4, 6 или 8 мм.

Необходимое давление

Приобретая пистолет для штукатурки, загляните в раздел инструкции, в котором рекомендованы минимальная и максимальная производительность компрессора, пределы давления подаваемого воздуха и его расход. Это поможет правильно выбрать компрессор (в подборе вам поможет наша статья “компрессор для хоппер ковша“), с которым будет работать ваш инструмент. Среднее давление, на которое обычно рассчитаны пневмопистолеты – 4-8 атм, при производительности компрессора – от 200 до 250 литров/мин.

Наиболее популярны компрессоры, имеющие характеристики:

• 150-380 л/мин – расход воздушной смеси;
• От 1.5/3.6 до 3/8 бар – давление воздуха (минимальное/максимальное);
• 170-250 л/мин – производительность компрессора максимальная;
• 165-170 л/мин – производительность пневмоагрегата минимальная.

Модели штукатурных распылителей могут иметь суженные дипазоны рабочих характеристик или, наоборот, расширенные.

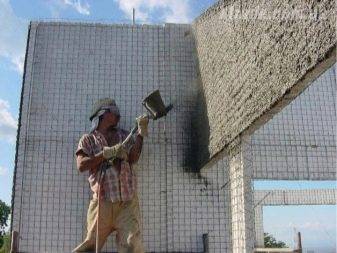

Технология использования штукатурного ковша

Работа начинается с подготовки поверхности. Ее грунтуют для лучшего сцепления раствора, рекомендуется установка армирующей сетки. Следует также выставить маяки, чтобы было видно, где сколько раствора следует нанести. Двигать прибор нужно равномерно, без рывков — тогда штукатурка ляжет ровнее, без наплывов. После нанесения берут широкий шпатель и окончательно выравнивают нанесенный слой по маячкам. При необходимости наносят ту или иную узорную фактуру

Очень важно тщательно очистить устройство сразу после применения. Раствор, схватившийся внутри сопла, вычистить будет очень трудно

Во время работы следует использовать средства индивидуальной защиты: плотную одежду, головной убор, защитные очки и респиратор.

Штукатурный ковш представляет собой несложное, но весьма полезное устройство для нанесения штукатурного раствора на стены и потолки. Он не требует особого навыка от работника и обеспечивает высокую производительность. Устройство начального уровня можно изготовить самостоятельно.
