Конструкция и оригинальная структура ПВХ-окна: что такое импост в пластиковых окнах
Ранее мало кто разбирался в конструктивных особенностях, а также и структуре пластиковых окон, но те временна потихоньку уходят в прошлое, а потребитель становится все более осведомленным в самых разнообразных сферах. Все потому, что каждый разумный человек желает получить долговечную и качественную металлопластиковую конструкцию, с которой не возникнет проблем в процессе эксплуатации. Для этого надо понимать, к примеру, импост – что это, для чего нужно, и почему в одних случаях, он просто необходим, а в иных нет надобности в его применении. Стоит сказать, что по сути, импост окна – это попросту пластиковая перемычка, имеющая внутри металлическое усиление.
Простое определение
Пытаясь разобраться, как правильно оценить конструкцию оконного блока, нужно узнать также и про импост, что это, собственно, такое и для чего оно нужно. На самом деле, все достаточно просто, так как импосты это, расположенные вертикально или же горизонтально, отрезки металлопластикового профиля, которые соединяют противоположные участки рамы, а также делят пространство окна на несколько частей.
По своей сути, такой участок профиля, как импост является своего рода мостком, или же перемычкой, как уже и было сказано. Нужно понимать, что конкретного места для установки этот элемент целой конструкции не имеет, но при этом является опорой для створок окна. Именно импост дает возможность всем створкам оставаться независимыми при открывании. При наличии такого элемента окна могут быть оснащены распашным, а также поворотным механизмом, в то время как окна ПВХ без импоста могут быть исключительно распашными.
Стоит узнать, что бываю, конечно же, также и конструкции ПВХ-окон, которые вообще не имеют импостов, причем у них также есть свое собственное, особое название. Подобная конструкция в среде профессионалов называется штульповой. Занимательно, что подобная штульповая система может иметь как одну, единственную створку, так и несколько. В таком варианте створки опираются друг в друга, а также в раму, не имея меж собой никаких дополнительных перемычек или же перегородок.
Преимущества окна с импостом: фото свидетельствует о выгодности конструкции
Таким образом, перекладина из профиля, которая делит окно на несколько частей по вертикали, или же горизонтали, является прочной опорой для створок, а преимущества подобных конструкций очевидны даже для человека, что ранее никогда не имел дела с конами вообще, да и с импостами в частности.
- Данный вид конструкторских решений подразумевает полное открывание створок, что значительно облегчит возможность ухода за ними, в том числе мытья или даже ремонта.
- Обе створки, при наличии самого импоста, а отзывы о нем всегда только положительные, можно свободно открывать независимо друг от друга.
- Оконные механизмы открывания могут быть и поворотными (распашными) и поворотно-откидными.
- Удобство установки москитных сеток, которые могут монтироваться на одну, или же все створки, также неоспоримый плюс конструкций с перемычками.
Недостатки пластиковых окон с импостом
На самом деле, недостатков у окон с импостами намного меньше, чем достоинств. К кому же, они совершенно неконструктивны, и потому от них можно попросту отмахнуться, не придавая серьезного значения.
- В первую очередь, это, конечно же, отсутствие панорамного обзора, даже при полностью открытых створках.
- Второе, что называют владельцы подобных окон – необходимость мыть дополнительную площадь профиля при уборке.
Фактически, если разобраться, то совершенно никаких действительно сколько-нибудь серьезных моментов, назвать попросту не получится. То есть, весомых недостатков конструкция окон с импостами не имеет.
Конструкция штульповых окон

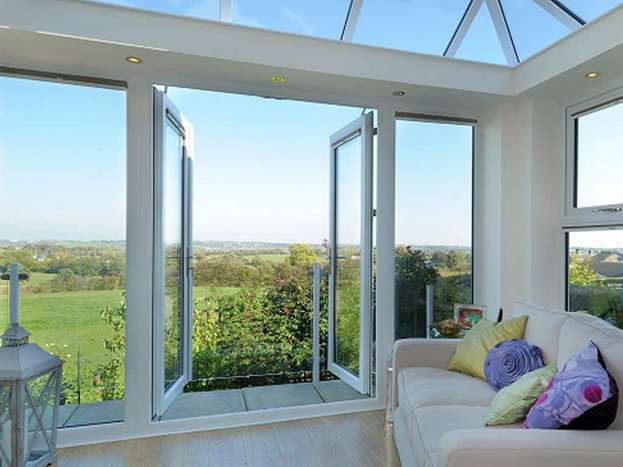

Штульповое окно — пластиковая конструкция, где нет вертикальной перегородки. Фиксация всей фурнитуры производится на створке. Таким образом, функция импоста ложится на одну из створок.
Ручка не предусматривается, но створку эту можно открывать. Основой окна выступает специальный профиль — штульп.
Чтобы открыть окно настежь, сначала следует открыть створку с ручкой. После этого можно будет открывать штульповую створку посредством расположенного в нижней области рычажка.

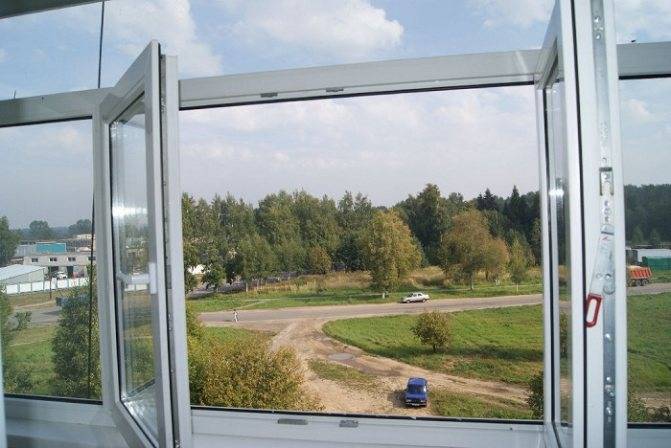

Такое окно не откидывается. Штульповый механизм может быть только поворотным. Пластиковые окна, оснащенные ложным импостом, всегда бывают двухстворчатыми.
Модели окон с ложным импостом предусматривают довольно дорогую фурнитуру. Это объясняется отсутствием профиля. И всё же стоимость конструкции не намного больше, чем у аналогов (не выше 5%).
Зачем создавать такие окна? В большинстве случаев штульповые окна производятся по желанию заказчиков. Это очень удобно для загородного дома. Вы можете распахнуть окно настежь, и вам откроется превосходный вид на природу.
Другой случай, когда штульповое окно окажется как нельзя кстати: вы решили занести какие-нибудь громоздкие предметы с улицы. Если в двери они не пролезают, то возможность открыть окно настежь становится бесценной.
Пример установки штульпового окна в видео:
Удобство и эстетичность
Первоначально штульповые окна использовались на деревянных профилях. Сегодня их успешно заменяют на металлопластиковые конструкции.
Стандартная конструкция является более характерной для пластиковых окон. В них присутствует импост для разделения рамы на две части по вертикали. Обустраивается открывающаяся створка либо одну половину окна делают с глухим заполнением.
Штульповые окна не являются редкостью на Урале с его суровыми климатическими условиями. Для их изготовления применяется специальная фурнитура, улучшающая теплоизоляционные качества изделий. Для деревянных окон используются специальные элементы запирания. Они улучшают герметичность и исключают сквозняки. В плане улучшения противовзломных характеристик специальная фурнитура также хорошо себя зарекомендовала.
Ключевая возможность, предоставляемая пластиковыми окнами со штульпом — отсутствие необходимости применения импоста для максимально свободного проема. Соединение створок возможно за счёт использования штульпа.
Одна из створок берёт на себя роль основной. Работа ее осуществляется по поворотно-откидному механизму. Вторую створку можно открывать по мере необходимости, открыв сначала основную. Штульповые створки бывают также поворотными.
Открывая обе створки полностью, можно удобно и без какой-либо опасности для жизни вымыть окно. Это не зависит от этажа, на котором расположена квартира.
Чисто технически штульповое окно представляет собой сложную конструкцию. Только настоящим профессионалам по плечу изготовить и смонтировать ее правильно.
Рекомендую и вам “испытать” на себе все преимущества штульповых окон, ведь это не только современная, но и эстетичная конструкция.

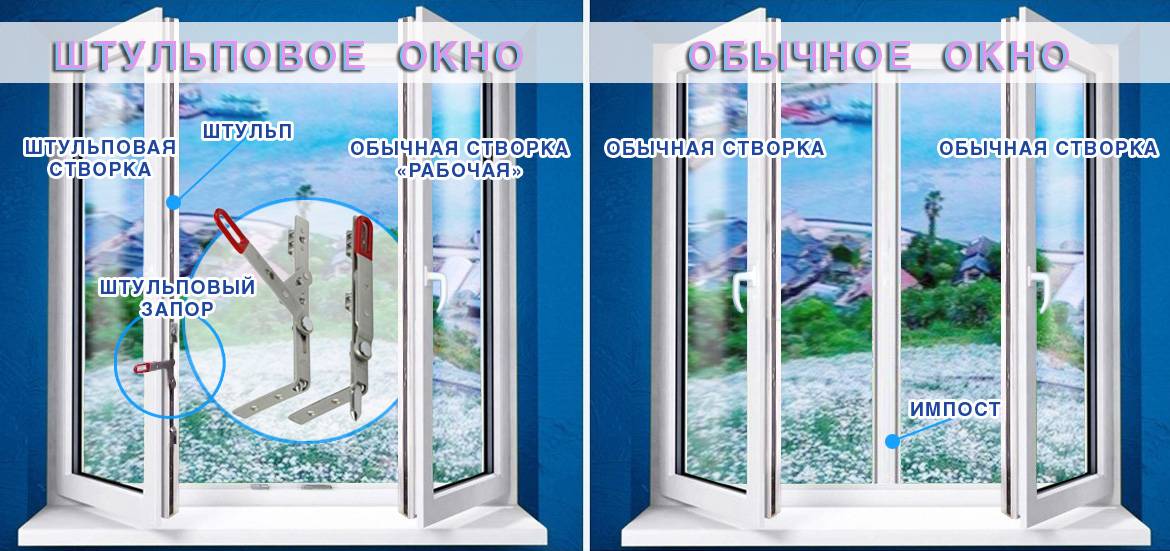

Что такое штульповое окно и чем оно отличается от обычного?
В большинстве окон, которые мы видим, проем разделяет вертикальная перемычка (импост). Она портит вид, когда открыты створки, да еще и «крадет» толику дневного света. Можно ли без нее обойтись? И если да, не пострадает ли от этого прочность конструкции?
Окна без импоста существовали еще в стародавние времена. Их и сегодня можно увидеть в деревенских домах и многоквартирных постройках старого фонда. И именно они стали прототипом современной штульповой рамы. Что же она собой представляет?
По сути, штульп — это тот же импост, перенесенный на одну створок. Он обеспечивает их плотное смыкание, благодаря чему конструкция сохраняет герметичность. По эксплуатационным характеристикам штульповое окно мало чем отличается от традиционного.
Штульповая дверная конструкция

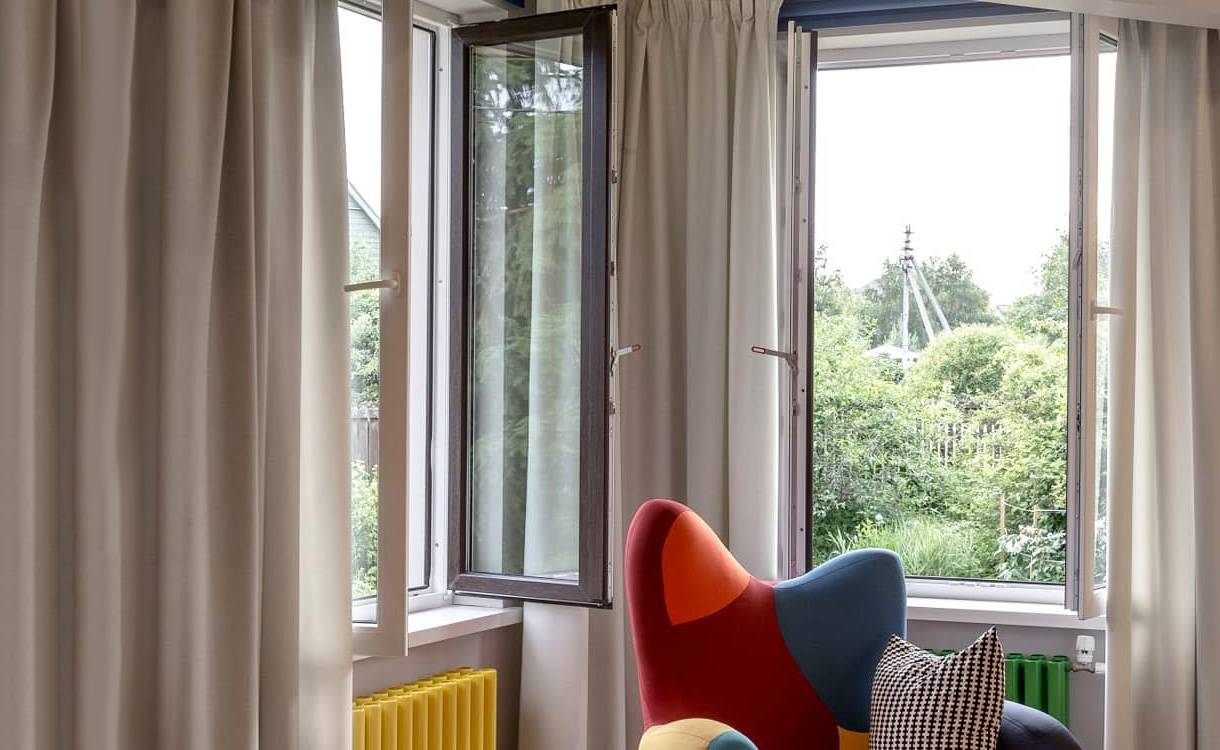

Деревянное штульповое окно
Штульповым может быть не только пластиковое, но также деревянное и алюминиевое окно
Створки такого окна лежат друг на друге внахлест. Чтобы распахнуть его, нужно сначала открыть ту, что без штульпа, потом — со штульпом. При закрытии — сделать все наоборот. Мы уже давно отвыкли от такого конструктивного решения, но как показывает практика, оно имеет немало преимуществ.
Преимущества штульпового окна:
- Прежде всего, в распоряжении домовладельца появляется широкий проем, через который можно не только любоваться видами, но и заносить в дом громоздкую мебель.
- Мыть такое окно удобно и безопасно— открытое внутрь, оно не имеет труднодоступных мест.
- Такое окно обладает повышенной устойчивостью к взлому. Чтобы проникнуть в дом через штульповое окно, злоумышленнику придется разбирать раму. Почему? Чтобы ответить на этот вопрос, рассмотрим конструкцию подробно.
Прежде всего отметим, что створка со штульпом может быть только распашной (поворотной), зато свободная — и поворотной, и откидной, и поворотно-откидной. Запорные механизмы устанавливаются на одной створке (сверху и внизу) или же на обеих. Конечно же, второй вариант предпочтительнее, так как количество точек, препятствующих проникновению, увеличивается до четырех.
Запорные механизмы и фурнитура
В самом простом и дешевом исполнении запоры представляют собой обычные шпингалеты (задвижки). Очевидно, что открыть их снаружи попросту невозможно. Это — самый популярный вариант в частном домостроении. К сожалению, у шпингалета есть некоторые недостатки. Если створка высокая (а обычно бывает именно так) до верхней задвижки бывает трудно дотянуться, что создает некоторые неудобства. Кроме того, задвижка не может обеспечить прижим створки по горизонтали. Поэтому ширина оконной створки не должна превышать 75 см, иначе по дому пойдут холодные сквозняки.
Снять это ограничение может так называемая механическая тяга. Речь идет о механизме, стоящем на верхнем фальце пассивной рамы, и дополненном парой фиксирующих колец сверху и снизу. Когда открывается основная створка, вторая тянется за ней. Справедливости ради стоит заметить, что данный вариант обходится довольно дорого. Кроме того, некоторые пользователи отмечают его недостаточную надежность.
Штульповый запор Roto NT Plus
Еще один инструмент фиксации створок — пневматический доводчик. Благодаря ему створка закрывается легко и плавно. Но за комфорт приходится платить: такие механизмы обходятся довольно дорого, так как требуют установки дополнительных фиксаторов. Их задача — удерживать створки от непроизвольного закрывания, которое повлечет за собой сильный удар, способный разбить стекло.
Наконец, штульп с ручкой предполагает установку обвязки по всему периметру зависимой створки. Это позволяет добиться максимально плотного прилегания. И конечно, такая конструкция будет наиболее устойчива к взлому.
Так как створки штульпового окна держатся лишь на петлях, они должны быть исключительно надежными. Так что уважающие себя компании используют только высокопрочную фурнитуру из качественной стали.
Механизм для штульпового окна (в закрытом состоянии)
Почему следует выбрать именно пластиковые окна Тиссен?
Неоспоримыми аргументами в пользу выбора светопропускающих конструкций данной марки является наличие следующих преимуществ:
Высокая теплоизоляция окон. Исследования доказали, что окна Thyssen сохраняют тепло Вашего дома. Благодаря общей ширине профиля 71 мм и пяти воздушным камерам шириной не менее 5 мм, пластиковые окна профиля «Тиссен» дают максимальный эффект теплозащиты. Так что даже при очень низких температурах в Вашем доме будет тепло и уютно
И еще одно важное преимущество: ширина профилей 71 мм и высота защемления стеклопакетов 20 мм — вот гарантия того, что по периметру окна не будет образовываться конденсат.
В качестве стандартного стеклопакета для системы Thyssen используют оптимальный вариант общей толщиной 36 мм, но возможна и установка стеклопакета шириной до 47 мм.
Пластиковые профили Thyssen отлично подходят для жесткого российского климата. Важно, чтобы окна не только сохраняли тепло, но и не пострадали от сильных морозов, ветра и влаги
Благодаря специальной сырьевой смеси, в составе которой находится модификатор, профиль морозоустойчив. Прочность угловых соединений превышает требования в два-три раза. Окна «Тиссен» прослужат Вам 50 лет (20 лет в северных районах).
Максимальную защиту от шума и дождя создадут два сплошных притворных уплотнителя. Высота притворов составляет 8 мм снаружи и 9 мм изнутри, благодаря чему створки надежно прилегают к раме. Кроме того, это дает широкие возможности для регулировки фурнитуры. При необходимости в окна можно установить климатический клапан «Регель-Эйр».
Пластиковые окна Thyssen могут иметь систему самовентиляции. Свежий воздух проникает через отверстия в переднюю камеру, минуя внешний притвор, между рамой и створкой. Этот воздушный поток через другие отверстия направляется в фальц. Затем нагретый внешний воздух попадает в жилое помещение через отверстия в притворе створки.
Повышенная безопасность. Окна «Тиссен» не только украсят Ваш дом, но и сделают его безопаснее. Надежность конструкции обеспечивается повышенной прочностью сварных углов пятикамерного ПВХ профиля. Внутри двухкамерного стеклопакета, ширина которого составляет 47 мм, можно установить дополнительную защиту. Выдавить стеклопакет не позволит штапик с двумя «ножками». Можно установить противовзломную фурнитуру, что стало возможным благодаря 13-миллиметровому фурнитурному пазу. Высокая прочность импоста дает возможность установить массивные защитные стеклопакеты.
Окна профиля «Тиссен» порадуют своих владельцев безупречным дизайном и элегантностью. Они могут быть арочными, поворотно-откидными, откидными, с фальш-переплетом, эркерные, фронтонные или иметь специальную конструкцию на любой вкус!
Легкий уход. Вам больше не придется постоянно нервничать из-за окон, которые потеряли свой лоск. Пластиковые окна Thyssen не требуют сложного специального ухода, ремонта и покраски. Минимальные усилия, максимальный результат.
346
Понравился материал?
Поделитесь:
« Предыдущая запись
Плюсы и минусы
Штульповые конструкции сохраняют все преимущества стандартных пластиковых стеклопакетов: долговечность, надёжность, отличные тепло- и звукоизоляционные характеристики. Возможно изготовление конструкций разных расцветок, форм и размеров.
Ламинированные окна с декоративной раскладкой в стеклопакете
К дополнительным плюсам, из-за которых пользователи выбирают это решение для оформления оконных проёмов, относятся:
Увеличенный обзор без помех, что особенно важно при остеклении больших площадей (панорамных окон, лоджий и балконов);
Возможность реализации сложных дизайнерских проектов;
Через окно без перегородок в помещение можно легко занести крупногабаритные предметы и мебель;
Безопасность и удобство при мытье окон. Створки полностью открываются внутрь, практически не имеют труднодоступных участков;
Возможность открывания створок наружу, что позволяет сэкономить пространство на небольших балконов и лоджий;
Лучшая защищённость от взлома
В закрытом виде штульповое окно представляет собой цельную монолитную конструкцию со скрытой фурнитурой, до которой невозможно добраться, не разобрав раму. Система имеет минимум четыре точки защиты. Взломать штульповую конструкцию гораздо сложнее, чем стандартное окно с импостом.
Штульповые окна появились на российском рынке относительно недавно. Первые изделия имели меньшую надёжность и жёсткость, створки при закрывании недостаточно плотно прилегали друг к другу, что приводило к высокой продуваемости и даже обледенению окна с внутренней стороны. Эти недостатки сформировали мнение, что штульповые окна менее надёжные и не способны полноценно выполнять свои основные функции – защищать помещение от холода и шума.
Нужно отметить, что оконные технологии стремительно развиваются. Современные изделия со штульпом значительно отличаются от своих предшественников. Продукция от известных производителей оснащается инновационной фурнитурой, которая обеспечивает плотную фиксацию створки и герметичность всей конструкции.
Основные недостатки штульповых окон относятся к эксплуатационным факторам и связаны с конструктивными особенностями изделий:
- Строго поочерёдное открывание створок, при этом зависимая часть со штульпом может быть только распашной. При проектировании и заказе такой конструкции необходимо продумать, какой створкой предполагается пользоваться чаще – её нужно сделать как основную;
- Москитную сетку нужно устанавливать на весь проём, а не на одну створку, как при стандартных окнах;
- Более высокая стоимость качественной штульповой фурнитуры, что сказывается на цене готового изделия
Также, о минусах штульпового окна — смотрите в нашем видео:
Для чего нужен

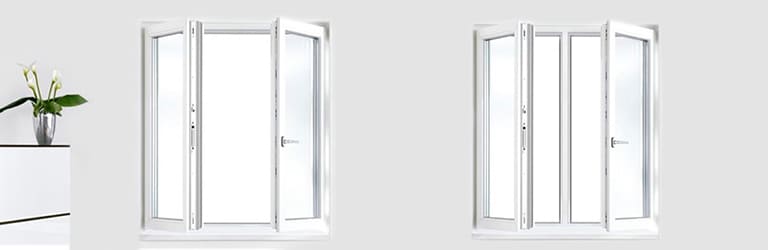

Импостом называют профиль, установленный горизонтально или вертикально в оконной конструкции и предназначенный для выполнения нескольких задач.
Вертикальный
Такой вариант используется во всех окнах с количеством створок больше одной. В таких случаях этот профиль становится одной из важнейших частей конструкции.
Вся фурнитура крепится именно к импосту, к нему прижимаются створки окна. В окне может быть два таких импоста, тогда система является трехстворчатой. Бывают и четырехстворчатые конструкции с тремя импостами.
Последний вариант встречается нечасто. Профиль импост может быть также ложным, то есть не выполнять функции профиля. а закрывание створок будет происходить друг в друга.
Горизонтальный
Горизонтальный импост разделяет металлопластиковое окно в вертикальном направлении, обычно на две части.
На импост такого плана может устанавливаться или не устанавливаться фурнитура. Такая планка может присутствовать просто для декора или для разделения слишком тяжелого стеклопакета.
Слишком тяжелый стеклопакет обычно необходим для окон высотой от 170 см. Чтобы уменьшить вес, устанавливается импост, который вместо рамы предназначен удерживать фурнитуру. В верхней части разделенного горизонтальным импостом окна обычно находится глухая створка. Такое решение можно часто встретить в старых сталинских домах.
Балконная дверь
Импост на балконной двери обязателен. Обыватели зачастую думают, что планка на ней используется сугубо для эстетики, для красивого разделения двери на две части.
Если балконная дверь остеклена снизу и доверху, то импост предназначен для распределения веса тяжелого стеклопакета.
Средняя высота балконной двери составляет 2.2 м, очень редко можно встретить балконную дверь ниже 2 м. Ширина в среднем около 0.7 м.
Проведя нехитрые подсчеты, определяем, что средняя площадь дверного полотна составит 1.54 кв. м. Двухкамерный стеклопакет весит 35 кг на квадратный метр, то есть, подобная конструкция будет весить около 54 кг.
Надежные производители не выпускают конструкции весом от 55 кг, а 54 кг — уже очень близкий к предельному вес. То есть, такая дверь может быть изготовлена, но вряд ли на неё будет предоставлена гарантия.
Поэтому, лучше не испытывать судьбу, а сразу прибегнуть к импосту. Он снимет несколько килограмм веса у всей дверной конструкции, распределит вес стеклопакета.
Немного информации об импосте в видео:
Декоративный
Вариант декоративного импоста, на котором не устанавливаются элементы фурнитуры, редко встречается, но все же бывает. Обычно используется для деления глухой створки в вертикальном направлении.
Иногда подобное решение применяется между двумя глухими створками, но в таком случае никакой функциональной нагрузки импост не несет, только декоративную, ведь вес глухой створки может быть насколько угодно большим. Почему?
Ограничений по весу глухой части нет, поскольку она не открывается, на ней не устанавливается фурнитура, и риск провисания конструкции отсутствует. Например, часто к такому варианту прибегают для обеспечения симметричности окна.
Размеры декоративного импоста обычно составляют по глубине 58-70 мм и соответствуют размеру самой рамы. Длина изделия — 6 м. Используется также ложный импост, который принято называть штульповым. Подробнее вы прочитаете в этой статье. Разные компании предлагают профили с разной глубиной и шириной оконного профиля импоста, однако обычно их характеристики такие же, как и у оконной рамы. Ширина и глубина импоста у разных производителей может отличаться. На такой профиль, на створку и на раму устанавливается уплотнитель и фурнитура, сам импост имеет многокамерную структуру.
Можно ли переделать глухое окно на открывающее в Днепре?
Фабрика окон Открытые Окна изготавливает окна для жителей Днепропетровска и области. Мы выполняем весь спектр услуг по производству, модернизации и обслуживанию металлопластиковых конструкций. Многолетний опыт работы в оконной сфере позволяет качественно и в срок предоставлять наши услуги всем заказчикам. Обращайтесь к нам и Ваши окна приобретут новую жизнь.
Иногда бывает, что люди заказывают окна с поворотными створками для удешевления общей стоимости заказа, но через некоторое время поразмыслив и поэксплуатировав такие окна понимают, что им необходимы поворотно-откидные створки. Если Вы решили самостоятельно заменить поворотную фурнитуру на поворотно-откидную, то необходимо знать:
название производителя оконной фурнитуры, чтобы приобрести только недостающие комплектующие (поворотно-откидной запор , угловой переключатель, поворотно-откидные ножницы, средние запоры, шпингалет и т.д.), тогда как нижняя петлевая группа и верхняя петля на раме останутся прежними и отпадет необходимость устанавливать новые петли по специальным шаблонам;
название профиля и размеры створки по фальцу створки – ширина и высота, т.к. ряд элементов оконной фурнитуры зависит от этих значений;
После того, как Вы приобретете комплектующие для самостоятельной переделки окна, необходимо будет в закрытом положении поворотного окна снять декоративную накладку верхней петли на раме, вынуть штифт из верхней петлевой группы путем надавливания на него сверху и вытягиванием штифта снизу например пассатижами. Если на вашей створке установлен накладной средний прижим, то необходимо будет также снять и с него декоративную накладку и открутить крепеж с рамной части. После этого необходимо перевести ручку в положение открыто, придерживая створку рукой во избежание вываливания от порыва ветра или под собственным весом.
Сняв створку необходимо открутить оконную ручку, положить створку на стол наружной стороной кверху и открутить все элементы на створке за исключением нижней петли на створке. Далее согласно монтажной инструкции (можно получить у продавца фурнитуры) прикрутить в определенной последовательности фурнитуру. Во время установки фурнитуры понадобится обрезать поворотно-откидной запор и поворотно-откидные ножницы под размер окна, это можно будет сделать путем спиливания ножовкой по металлу или УШМ. При закручивании саморезов в профиль ПВХ желательно на шуруповерте установить минимальную силу затягивания во избежание прокручивания самореза в профиле. Саморезы необходимо использовать размером 3,9х25 или 4х25. При установке фурнитуры на створку убедитесь, что все элементы фурнитуры у Вас находятся в своем среднем (центральном) положении, т.к. от этого будет зависеть работоспособность фурнитуры.
После навешивания створки на раму необходимо прикрутить ответные части на раму. При повороте ручки из среднего положения в закрыто цапфы на фурнитуре движутся: для правой створки — по часовой стрелке (вид изнутри), для левой створки — против часовой стрелки (вид также изнутри). Отмечаем на створке карандашом положение цапфы в закрытом положении (все цапфы), потом притворяем створку и переносим метки на раму, теперь будет понятно, куда прикручивать ответные планки.
Монтаж
Монтируются структурные фасады либо двусторонним способом, либо четырехсторонним. Двусторонняя установка выполняется по следующему алгоритму:
- Сначала монтируют стоечно-ригельную систему. Устанавливают вертикальные элементы, закрепляя их к верхнему и нижнему перекрытию, затем монтируют ригеля. Некоторые системы собирают без ригелей, поперечный крепеж в таких конструкциях есть только в местах примыкания стекла к перекрытию.
- В U-образный паз по бокам стеклопакета вставляют крепежные элементы (прижимы).
- Стеклопакеты ставят на опорные подкладки и фиксируют саморезами через прижимы к наружному торцу каркасного профиля.
Кроме механического крепежа (прижимы, саморезы) стеклопакеты крепятся на герметик – им промазывают все места примыканий. После установки остекления швы конструкции заполняют термоизоляционными материалами, и заделывают декоративным слоем.
Четырехсторонний монтаж выполняется без какого-либо механического крепежа. Стеклопакет сов всех сторон приклеивается к несущей конструкции герметиком.
Заключение
Вопреки многочисленным мифам, штульповые окна, основу которых составляет пластик, способны обеспечить высокую степень защиты от холода, сырости и посторонних звуков, а также устойчивы к взломам и попыткам несанкционированного проникновения.
Естественно, подобные характеристики обеспечат только качественные конструкции, изготовленные проверенными производителями, а не дешевые изделия подозрительного происхождения. Важную роль играет и правильная установка окна, ведь ошибки при монтаже могут привести к неправильной его работе: возникновению сквозняков, пропусканию влаги, плохому открыванию створок.
