Свайный фундамент с ростверком: устройство своими руками

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.

2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Конструкции ростверков на столбчатых фундаментах

Основания на опорах могут быть заглубленными с верхней поверхностью на нулевой отметке и полузаглубленными, выступающими над поверхностью земли. В зависимости от вида конструкций строения столбовых опор, ростверки на опорах могут строиться из различных материалов.

Как правило, проектными организациями разрабатываются пошаговые инструкции по возведению различных оснований на столбчатых опорах. Строительство ростверков на столбовых опорах аналогично устройству свайного основания.

Ростверк из деревянных брусьев

Под ростверк из деревянных брусьев на опорных площадках столбов закладывают металлические вертикальные стержни с резьбовым окончанием. Шпильки продевают через отверстия в брусья и закрепляют их гайками. В иных случаях применяют специальные крепления в виде стальных хомутов.

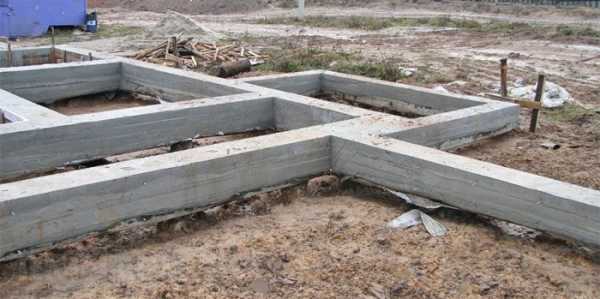

Ростверк из железобетонных конструкций

После установки опор, между ними прокапывают траншеи для установки деревянной опалубки под железобетонные балки.

В готовые траншеи устанавливают своими руками щитовую опалубку. Затем в опалубку опускают каркасы из арматуры и соединяют их в единую конструкцию.

Деревянную опалубку заливают жидким бетоном с обязательным уплотнением вибраторами. Уплотнение производят так же и своими руками с помощью металлических стержней.

Армированный каркас фиксируют сварными соединениями с закладными деталями верхних поверхностей столбовых фундаментных опор. После набора бетоном достаточной прочности переходят к монтажу конструкций стен и перекрытия.

Помимо монолитного железобетона применяют сборный железобетон. В качестве сборных железобетонных конструкций можно использовать различные балки, перемычки, приобретенные в строительных организациях, как некондиционный или бракованный товар, но вполне пригодный для ростверка.

Ростверк в виде монолитной железобетонной плиты

Монолитная железобетонная плита выполняется так же, как и плитный фундамент на свайном основании. При закладке плитного основания обязательно производят расчет столбовых опор на несущую способность. Монолитная железобетонная плита, обладая высокой прочностью, сама по себе представляет тяжелую конструкцию.

Рекомендуем посмотреть видео о монтаже монолитного ростверка в виде плиты.

Расчет плитного фундамента производится специалистами-проектировщиками. Точный расчет обеспечит оптимальные затраты на приобретение строительных материалов для устройства железобетонной плиты на столбовых опорах.

Ростверк из монолитного бетона

Монолитный ростверк на свайно столбовых опорах применяют крайне редко, т.к. бетон без армирования может выдерживать небольшие вертикальные нагрузки от конструкций строения. Поэтому основания такого типа используют при строительстве одноэтажных легких построек. Столбчатые опоры в таких сооружениях имеют небольшую глубину закладки.

Посмотрите видео, как производится заливка монолитной конструкции ростверка.

Полезные советы

Свайно-ростверковый фундамент необходимо возводить правильно, придерживаясь всех технологий строительства, – это поможет увеличить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им нужно учесть некоторые рекомендации опытных специалистов.

• Начинать установку следует с расчетов. Для этого определяется тип грунта и глубина заложения ростверка. При недостаточной глубине закладки опоры здание может дать усадку и трещины, после чего даже разрушиться.
• Огромную роль играет исследование почвы, от которого зависит несущая способность конструкции. Самыми большими показателями обладают скальные породы и каменистые грунты. Если неправильно определить состав почвы, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она погрузится в землю.
• Между сваями и ростверком должна быть хорошая связь, так как под воздействием давления почвы неустойчивая конструкция может разрушиться.
• В независимости от вида фундамента на глубину промерзания следует обязательно укладывать песчаную подушку – особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расширяться и вызывать разрывы ростверка.

• Ростверк не должен соприкасаться с поверхностью земли или быть заглубленным в нее. Необходимо по всему периметру участка снять небольшой слой почвы, потом установить опалубку, засыпать песок и залить бетон.
• Следует точно рассчитывать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
• Во время проведения армирования стоит предусмотреть нужное количество вентиляционных продухов. Все внутренние отсеки нужно соединить с выходами на улицу.
• Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует уложить до того, как залить фундамент бетоном.
• Дно котлована или траншеи необходимо делать утрамбованным и не разрыхленным. Нельзя допускать, чтобы на основание осыпалась земля со стенок. Кроме этого, от траншеи или котлована должны отходить осадочные воды, иначе дно намокнет и будет непригодным для заливки раствором. Недопустимо также в траншеях наличие излишней крутизны откосов.
• Слабый грунт требует усиления сваями и хорошей засыпки.

• Песок, который используется для засыпки воздушной подушки, следует обязательно увлажнять и распределять подушку под контур в обрез под углом 45 градусов.
• Опалубку необходимо надежно закрепить, так как при заливке бетоном она может не выдержать нагрузку и разрушиться. Не допускается отклонение опалубки от вертикали больше, чем на 5 мм.
• Высота фундамента делается с небольшим запасом на 5-7 см от высоты, указанной в проекте.
• Во время армирования каркаса рекомендуется использовать стержни с суммарной площадью сечения не менее 0,1% от площади бетонного элемента. При этом лучше всего выбирать гладкую арматуру, не имеющую следов ржавчины, грязи и краски.
• Нежелательно крепить арматуру с помощи сварки – это может нарушить ее прочность в местах соединения.
• Марку бетона для заливки стоит выбирать в зависимости от конструкции основания и климатических условий региона.

О том, какие бывают конструктивные особенности свайно-ростверкового фундамента, смотрите в следующем видео:

Предназначение

В отличие от других видов оснований, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от строений на грунт, поэтому выбирая его, можно быть уверенным, что новое здание надежно прослужит не один десяток лет и будет защищено не только от резких перепадов температуры, но и от сейсмической активности. Подобные конструкции широко применяются как для общественного, так и для индивидуального строительства. Особенно хорошо подходят для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме этого, такие фундаменты рекомендуются:

• для постройки кирпичного дома;
• в каркасном строительстве;
• для сооружений из газосиликатных блоков;
• на почвах с повышенной плотностью;
• при высоком размещении грунтовых вод;
• на нестабильной почве с плывунами.

Свайно-ростверковая конструкция позволяет также настилать полы непосредственно по грунту без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как установленные различной высоты сваи компенсируют все неровности, устраняя перепад высот. Можно использовать такой фундамент и при строительстве зданий с весом, превышающим 350 тонн, – он получится намного надежнее и экономичнее, чем ленточное или плиточное основание. Но в этом случае придется в проект заложить повышенный коэффициент запаса прочности, который должен составлять не 1,2, как обычно, а 1,4.

Возможные ошибки при обустройстве фундамента

• Сваи недостаточно крепко скреплены с ростверком – температурное расширение при сезонных колебаниях температуры скоро разболтает место крепления.
• Сваи заложены на слишком малую глубину. Здесь не исключена как чрезмерная усадка фундамента, так и выдавливание незакрепленных в слое ниже промерзания земли свай силами пучения почвы. Все это может привести к разрушению здания.
• Неточно произведенные расчеты. Это просто пороховая бочка – никогда не знаешь, что может случится.

Видео описание

Про особенности свайно ленточного фундамента смотрите в видео:

Рассчитывать и строить должны квалифицированные специалистыИсточник pinterest.com

От чего зависит стоимость срф

Если проектом предусмотрена установка свайно ростверкового фундамента, то от чего зависит стоимость срф определяет целая группа факторов:

• масштабы постройки;
• вид и количества опор, их диаметр и длина;
• размеры фундаментной ленты;
• использование спецтехники;
• регион;
• политика строительной фирмы.

Видео описание

Наглядно про стоимость свайно-ростверкового фундамента смотрите в видео:

Заключение

Свайно-ростверковый фундамент считается более надежным, чем свайный, и более выгодным по сравнению с ленточным, а в некоторых ситуациях является единственно возможным. Но грамотно произвести расчеты и оборудовать его под силу только квалифицированным специалистам. В противном случае у такого фундамента будет недостаточно прочности или избыточная стоимость, что в равной степени нивелирует все его преимущества.

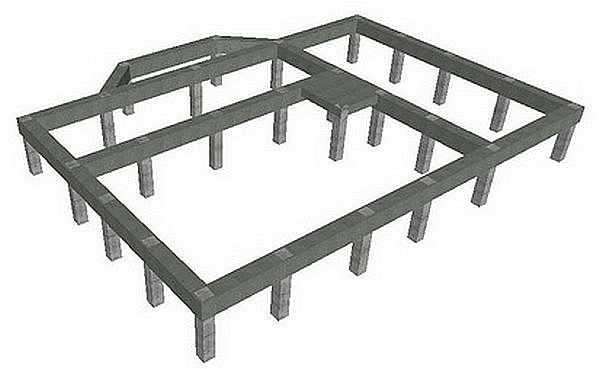

Что это такое?

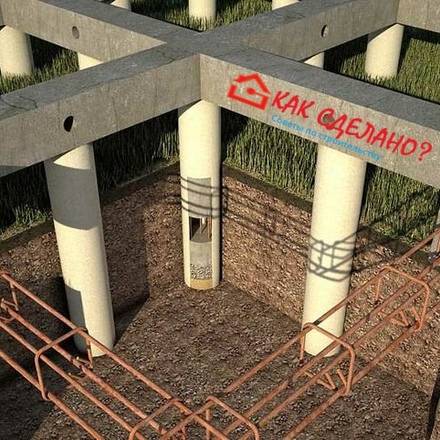

Устройство такого типа основания представляет собой свайное поле, объединенное в монолитную конструкцию единым ростверком.

Свайно-ростверковый фундамент обеспечивает лучшую устойчивость зданию, чем традиционные опоры, но при этом строительство обходится дешевле, чем глубокое закладывание железобетонной ленты или плиты.

Свайно-ростверковый фундамент выбирают для строительства:

• малоэтажных сооружений,
• кирпичных,
• щитовых,
• деревянных домов,
• построек из газобетона,
• гаражей,
• бань,
• ограждений и не только.

При этом ростверк отвечает за равномерное распределение нагрузки между сваями, что значительно увеличивает прочность и надежность фундамента. Как правило, под ростверком устраивают щебневую или песчаную подушку, чтобы защитить верхнюю часть основания от морозных сил пучения.

Монтаж и заготовка под ростверк

Первым делом необходимо сделать разметку, для этого снимается верхний слой почвы и вырывается котлован. Его величина должна быть на 1м больше с каждой стороны, чем будущий фундамент. Делается это для установки опалубки. Это огромный объем работы и стоит пользоваться экскаватором. Грунт надо снимать аккуратно и дойдя до определенной глубины приступить к выравниванию вручную. Использовать можно и механизированное выравнивание, при помощи мини-экскаватора и установленного на нем планировочного ковша и нивелира. Геотекстиль укладывается на дно и забрасывается песком. Далее надо уложить рулонную гидроизоляцию. Стеклоизолом предохраняют фундамент от воды и влаги.

Герметичность обеспечивает тот же битумный праймер. Его наносят в места нахлестав. Не рекомендуется использовать рубероид, он неэластичный и трескается. Для ростверка делается опалубка, по всему периметру сваи. Чтобы выдержать давление во время заливки бетона опалку надо хорошо закрепить, чтобы избежать смещение конструкции. В качестве материала используют влагозащитную фанеру или обрезную доску. А чтобы раствор не приставал к стенкам, используется полиэтиленовая пленка.

Какие сваи использовать

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:

• Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника.
• Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
• Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.
• Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную.

В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:

• висячие;
• сваи-стойки.

Висячие сваи имеют большую боковую поверхность и значительную часть нагрузки (до 60-70%) передают с ее помощью. Их используют, если несущей способности грунта на достигнутом уровне недостаточно для того, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основная нагрузка передается поверхностью, а не острием сваи.

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

Типы свай

Существуют разные конструкции свай:

• Сваи-стойки. Вертикальные опоры, находящиеся в плотном контакте с твердыми слоями грунта. Обеспечивают максимальную устойчивость и несущую способность.
• Висячие сваи. Удерживаются за счет силы трения между боковыми стенками и грунтом, а также за счет уплотненной грунтовой подушки под наконечником. Опоры на твердые слои не имеют. Прочность обеспечивается за счет площади контакта — чем длиннее свая, тем надежнее она установлена. Способны внезапно давать осадку из-за подземных изменений гидрогеологии.

По типу погружения существуют:

• Забивные. Погружаются в грунт с помощью специальных механизмов. Имеют максимальную несущую способность и устойчивость, но создают немалую опасность при погружении для всех построек, расположенных поблизости.
• Литьевые. Эти сваи представляют собой железобетонные отливки, изготовленные непосредственно на площадке. В пробуренную скважину устанавливают арматуру и заливают бетон, получая прочный вертикальный стержень. Удобны для самостоятельного изготовления.
• Винтовые. Специфический вид свай, погружаемых в грунт путем завинчивания (наподобие шурупа). Позволяют самостоятельную установку, не требуют предварительной подготовки или земляных работ.

Материалом для свай могут служить:

• Древесина. Традиционный материал, но сегодня деревянные сваи практически сошли со сцены, уступив место более долговечным и удобным видам.
• Металл. Кроме винтовых свай, специальных конструкций не производится. Используют массивные куски швеллера, рельса, двутавра и т.д. Недостаток металлических свай — электрохимическая коррозия, от которой их практически невозможно защитить.
• Железобетон. Из него делают забивные и набивные сваи, получая прочные и устойчивые к нагрузкам опоры. Является самым распространенным материалом, устойчивым ко всем нагрузкам и практически в 3 раза более долговечным, чем металлические сваи.

Выбор типа свай обусловлен техническими требованиями и условиями строительства. Чаще всего используются забивные или буронабивные железобетонные стержни.

Преимущества и недостатки

Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.

По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.

Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.

Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.

Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.

Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.

Создание свайно-ростверкового фундамента своими руками

Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.

Предварительно нужно подготовить материалы и инструменты, заказать бетон класса прочности В17.5-22.55 либо закупить ингредиенты, из которых он будет приготовлен в бетономешалке. Под будущую обвязку в случае необходимости нужно подсыпать гравий или мелкий щебень.

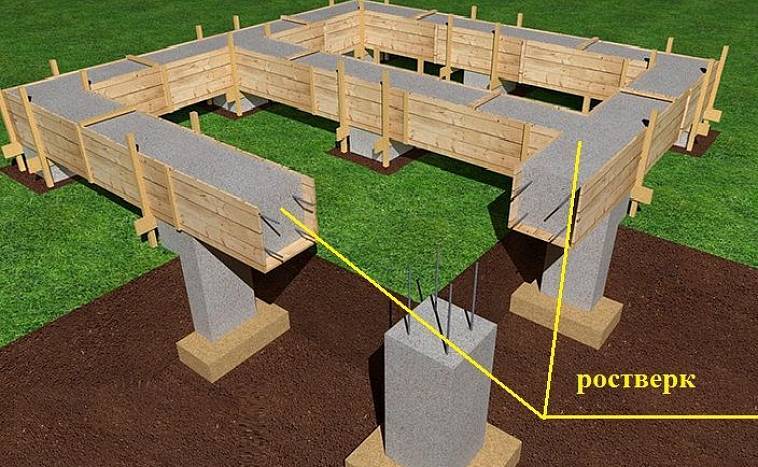

Опалубка

Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.

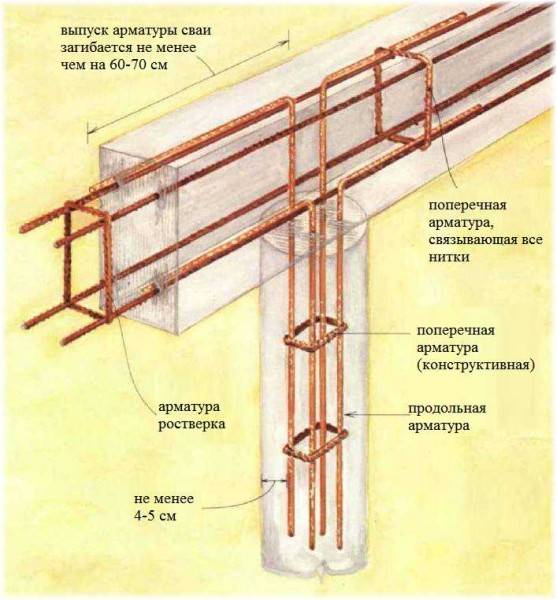

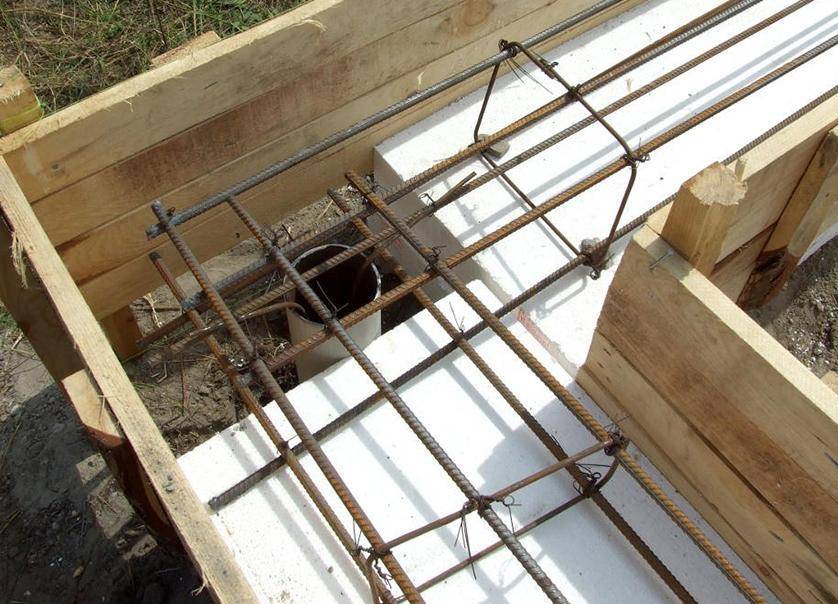

Как выполняется армирование

Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.

Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.

Бетон

Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.

Для заливки ростверка подойдет марка бетона М300 или М350.

Ростверк: погода и температурно-влажные условия

Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.

Разборка опалубки

После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.

Сушка и уход

Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.

Гидроизоляция

Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.

Варианты гидроизоляции:

• Проникающая – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.
• Обмазочная – обвязку покрывают битумной мастикой.
• Напыляемая – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.
• Рулонная – ленту обмазывают мастикой, сверху кладут рулонный материал.

Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.

Виды фундамента на сваях

Ростверк этого типа свайного фундамента выполняется из монолитного железобетона либо стального швеллера. Чаще всего используется бетонная конструкция с армированием. Нагрузки она способна выдержать значительные. Вариант, где обвязка металлическая, больше предназначен для легких строений (гаражей, хозпостроек, зданий из СИП-панелей и бань).

Свайный фундамент с металлическим обвязом

Свайный фундамент с монолитной обвязкой

По типу используемых опор свайно-ростверковый фундамент бывает двух разновидностей:

1. Винтовой.

2. Буронабивной.

В первом случае это практически полная копия фундамента на винтовых сваях. Только на опорах у него лежит более мощный монолитный ростверк. При этом стальные “винты” для такой конструкции приходится выбирать попрочнее, у которых толщина стенок и диаметр больше.

Те, кто собираются делать основание своими руками, зачастую предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле при самостоятельном исполнении.

Как выбрать глубину заложения ростверка

Для того чтобы узнать основные параметры необходимо учесть следующие факторы. Выбор глубины заложения ростверка зависит:

1. От типа грунта.
2. Глубины промерзания почвы.
3. Уровня грунтовых вод.
4. Тип конструкции строящегося здания.

К примеру, на участках где преобладают пучинистые почвы, глубина должна быть не меньше имеющегося значения глубины промерзания почвы. Ростверк для построек промышленного значения принято располагать ниже уровня пола подвального помещения.

Для того чтобы облегчить устройство свайного фундамента ростверк должен находиться выше грунтовых вод. Исключение возможно только в одном случае, когда сваи выполнены из древесины. Здесь ростверк наоборот должен находиться в самой минимальной отметке, которая располагается ниже уровня подземных вод.

Если на участке строительства преобладает не пучинистый и достаточно плотный грунт, то ростверк строения, у которого не будет подвального помещения, может располагаться над поверхностью почвы на 10-15 см. сваи в таких случаях устанавливают в один или несколько рядов под вдоль каждой стены.

На почвах с не пучинистыми грунтами целесообразно выполнять устройство подушки из керамзита. Ее устраивают под ростверками, под наружными стенами. Толщина данного слоя составляетоколо30 см. Возможно вместо шлака использовать песок крупных фракций, но толщина слоя должна быть больше и составлять 50 см.

Для внутренних стен ростверк допускается устраивать выше технического подполья, для построек без подвала. Если участок имеет значительные уклоны и перепады, то допускаются уступы и в самих опорах.
