Столбчатый фундамент своими руками: пошаговый процесс работ

Материалы для работы

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала. На основе видео рекомендаций и литературы, мы выделили для вас, самые популярные вариации такой постройки:

  • Трубы из асбеста. Такой материал имеет достаточно высокую прочность, экономичность и комфортность при установке.
  • Кирпич. Это один из самых востребованных вариантов закладки. Хотя стоит отметить, что из его плюсов можно выделить только долгий срок эксплуатации и прочность. При этом такой материал имеет ряд недостатков, таких как сложность установки, высокая цена материалов и подверженность пучению земли, что приводит к появлению деформаций.
  • Бревна из дерева. Такой вариант наиболее экономичен, и применяется в строительных проектах для легких типов построек. Также к плюсам стоит отнести и легкость монтажных работ объекта. Среди недостатков присутствуют такие негативные характеристики, как  недолговечность и обязательная потребность в гидроизоляции и обработке специальным септиком.
  • Железобетонный материал. Бетон имеет очень высокий уровень прочности, долгий эксплуатационный срок. Стоит отметить, что это как раз тот вариант, когда качество приравнивается к цене. Но, существует также недостаток, который проявляется в сложности монтажных работ.

Стоит отметить, что лучше отдать свой выбор в сторону монолитного основания, так как в комплект входит его и арматура, которая увеличивает способность фундамента выдерживать нагрузку. Если вы выбираете сборный тип постройки, то могут в зимний сезон происходить выталкивания столбов, что приведет к многочисленным ремонтным работам. Именно по этой причине мы советуем все-таки выбор монолита.

Расчет проекта

Никакое строительство не может быть начато без проекта, включающего в себя такие разделы:

  • изыскательский;
  • архитектурно-планировочный;
  • конструктивно-строительный;
  • инженерно-коммуникационный;
  • экономический;
  • строительно-организовочный;
  • набор исполнительно-разрешительной документации.

Заказывать все эти части самостоятельно, а потом собирать их в единый документ, дающий право на начало строительства, вряд ли представляется целесообразным.

План столбчатого фундамента

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Хорошо, если эта организация в своем составе имеет производственные бригады, непосредственно занимающиеся строительством на площадке. Тогда при наличии существенной скидки владельцу участка останется заказать работу «под ключ» и спокойно дожидаться когда его в соответствии со сроками заключенного договора призовут принимать готовый дом.

Как сделать столбчатый фундамент из разных материалов

Для каркасного дома данный вариант самый дешевый и распространенный. Опорные столбы размещают в местах сильного воздействия нагрузок. На них возводится нижняя обвязка каркасного дома, которая выполняется из бруса. Высота надземной части столбов должна быть не менее 50 сантиметров.

При использовании кирпича для устройства столбов, должно выбираться только качественное жженое изделие. Из него можно выполнить как заглубленный вариант фундамента, так и малозаглубленный. Основные столбы обычно изготавливают в 2,5 кирпича. Остальные разрешено выполнять в 1,5.

При использовании блоков с хорошими качественными показателями столбы не уступают кирпичным вариантам. Предпочтение стоит отдать бетонным блокам, так как они лучше выдерживают большие нагрузки.

Вариант с ростверком представляет собой жесткую конструкцию, которая состоит из отдельных столбов, связанных сверху между собой поясом. Ростверк усиливает опоры, придает ему большую надежность. Также он распределяет более равномерно нагрузки между отдельными элементами.


При возведении небольших строений, таких как беседки, теплицы, сарая, гаража и бани, самым популярным вариантом фундамента является именно столбчатый, так как он не только позволяет выполнить все работы очень быстро, но и является самым бюджетным.

Фундамент столбчатого типа под колонны выполняется, если необходимо передать нагрузку от отдельных колонн на грунт. Чаще всего это стаканный вариант.

Столбы из асбестовых труб используется не часто. Такой вариант можно применять на сложном рельефе, а также при необходимости быстроты выполнения всех строительных работ. Внутри труб выполняется армирующий каркас, который заливается бетонным раствором.

В роли опалубки могут быть использованы пластиковые трубы, которые не боятся влаги. В данном случае нет необходимости выполнять дополнительную гидроизоляцию.

Шлакоблоки для возведения столбчатого основания используются крайне редко, только под очень легкие постройки, так как они не выдерживают сильных нагрузок.

При строительстве домов из бруса самым экономичным вариантом будет служить столбчатая система. Материалами выполнения отдельных столбов, в данном случае, могут служить кирпич, железобетон, монолит, а также асбестовые трубы.

Фундамент из канализационных труб диаметром 110 миллиметров имеет очень долгий срок службы, а также обладают достаточной прочностью и жесткостью.

При правильном выполнении всех этапов строительства можно получить тот фундамент, который увеличит срок эксплуатации всего строения.

Видео о том, как заливать столбчатый фундамент:

Опорно-столбчатый фундамент своими руками: пошаговая инструкция

Данный вид фундамента представляет собой сугубо столбчатую конструкцию с ростверком. Обустройство такого несущего элемента наиболее уместно при строительстве легких сооружений на песчаных грунтах.

Вся работа делиться на несколько этапов, среди которых:

  1. Проведение земляных работ.
  2. Возведение столбов фундамента.
  3. Обустройство ростверка.

Перейдем непосредственно к началу работ.

Земляные работы

Первым этапом становится проведение земляных работ. Первоначально следует подготовить площадь. Для этого удаляется лишний грунт и проводится выравнивание поверхности.

Особое внимание уделяется глинистым грунтам, в данной ситуации необходимо будет снять довольно большой слой грунта, после чего устроить прокладку из песка. Следующим шагом проводиться разметка участка

Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка. Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов). Кроме того, проводиться разметка стен, их пересечения и примыкания

Следующим шагом проводиться разметка участка. Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка

Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов)

Кроме того, проводиться разметка стен, их пересечения и примыкания.

Опираясь на рабочие чертежи, в местах, где должны быть обустроены столбы, с помощью бура обустраиваются скважины. Его диаметр может составлять от 15 до 40 сантиметров. При этом, если глубина заложения столбов составляет более метра, то необходимо проводить дополнительную фиксацию грунта, во избежание осыпания. В нашем же случае кроме обустройства котлованов вручную буром, необходимо будет привести их к квадратной форме, для кладки столбов.

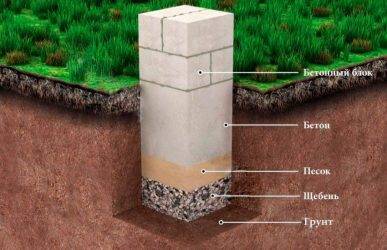

После чего дно скважины засыпается песком, слой его должен составлять примерно 10 сантиметров. Далее проводиться контрольная сверка расположения скважин относительно осей, и их ровность.

Последним шагом такой подготовки станет заливка бетона слоем в 10-15 сантиметров, который послужит прочным основанием для обустройства такого типа фундамента. Приступать к работе можно сразу после полноценного высыхание бетона, которое проходит в течении 28-30 дней.

Возведение столбчатого фундамента

Теперь перейдем непосредственно к возведению. В данном случае для обустройства столбов будет использоваться кирпич.

Итак, выкладываем основание, по которому будем равняться. Оно выполняется в виде квадрата параметрами 38*38 сантиметров. После чего по нему выкладываем и сам столб, в высоту до 50 сантиметров выше земли.

Сам столб формируем контуром, таким образом, чтобы внутри оставалось свободное пространство. Далее проводиться армирование, при этом минимум 1-2 прута связывается между собой и вставляется внутрь (в идеале это 3-4 прута). После установки каркаса, пространство заливается бетоном.

После полноценного высыхания бетонного центра, необходимо провести гидроизоляцию несущей конструкции. Также необходимо проверить и нахождение всех столбов на одном уровне. После чего траншеи засыпаются грунтом.

Кроме того, благодаря своей уникальной технологии обустройство столбчатого фундамента можно проводить использую асбестоцементные трубы. Монтаж проводится следующим образом:

  1. Труба опускается в подготовленную скважину, после чего заливается бетоном.
  2. Следующим шагом труба немного приподнимается, чтобы была возможность бетону растечься. Это дает хорошее основание и фиксацию.
  3. Следующим шагом, не доходя 10-15 сантиметров до края, труба заливается дополнительной порцией бетона.

Обустройство ростверка

Теперь переходим к обустройству ростверка. Выполнять его можно использую деревянные балки. В данном случае каждая из них краем должна опираться на столб, кроме того быть сцеплена с другой балкой.

Кроме того, часто встречается выполнение железобетонного ростверка. В данном случае сверху столбов обустраивается деревянная опалубка, внутри нее предусматривается армирование, по типу такого же рода как для ленточного фундамента. После чего заливается бетоном.

Применение, преимущества и недостатки столбчатого основания

В некоторых ситуациях фундамент на столбах является предпочтительнее других конструкций:

  1. Возведение постройки со стенами из легких строительных материалов и без подвального помещения.
  2. При возведении временных сараев и прочих хозпостроек.
  3. Необходимость максимально сэкономить на фундаменте.
  4. Все перечисленное, плюс, нецелесообразность возведения ленточного фундамента.

Кроме того, популярность столбчатого основания характеризуется следующими преимуществами конструкции:

  1. для монтажа столбов требуется минимум времени;
  2. невысокие затраты на рабочую силу
  3. доступность строительных материалов;
  4. обычно нет необходимости в специальной строительной технике;
  5. требуется минимум материалов для тепло и влагоизоляции;
  6. длительный период эксплуатации;
  7. возможность монтажа конструкции на грунтах, подверженных значительному промерзанию;
  8. простота в обслуживании и ремонте конструкции;
  9. себестоимость столбчатого основания значительно ниже, по сравнению с другими фундаментами.


В некоторых случаях, можно обойтись минимумом земляных работ и без бетонированияИсточник ruspskrf.ru

Не рекомендуется монтаж столбчатой конструкции при следующих ситуациях:

  • наличие слабых или подвижных грунтов на строительной площадке;
  • почва имеет в своем составе значительную часть торфа или глины;
  • высокий уровень залегания грунтовых вод;
  • использование тяжелых строительных материалов и возведение нескольких этажей;
  • перепад высот на строительной площадке более двух метров.

Также от столбчатого фундамента придется отказаться, если по каким-либо причинам под постройкой нужен подвал.

Принципы устройства основания из столбов-опор

В самом названии конструкции заложен общий принцип его организации. Столбчатыми называют фундаменты, представляющие собой более или менее заглубленные в грунт столбы круглого, квадратного или прямоугольного сечения.

Различают основания по:

  • степени заглубления – поверхностные (опора на поверхность грунта), малозаглубленные, заглубленные ниже глубины промерзания;
  • сечению – одинаковое по всей высоте опоры или с «башмаком», то есть расширением, в нижней части (обычно подземной);
  • наличию песчано-гравийной подушки. Может использовать послойная засыпка, только один слой (песок, гравий, щебень), при плотных не пучинистых грунтах допустимо обойтись без подушки;

  • материалу – используют монолитный железобетон, кладку из кирпича или бетонных блоков, буронабивные сваи (данный вид основания также считается свайным);
  • способу крепления к домовым конструкциям – с ростверком из того же материала (обычно для монолитного железобетона), с металлическим ростверком, деревянным ростверком с последующей укладкой венцов сруба или монтажом каркаса.

При этом в отношении разных типов грунтов применяются такие варианты фундамента:

  • для плотных песчаных, каменистых, скалистых грунтов можно устраивать мелкозаглубленный столбчатый фундамент (40…70 см ниже уровня земли) или монтировать опоры непосредственно на грунте. При этом для песчаных почв желательно устройство гравийной подушки и трамбовка, для каменистых вопрос решается в зависимости от элементов почвы – наличие глины или суглинков требует внимательной проверки, упрочнения поверхности и/или применения заглубленного типа основания;
  • на пучинистых грунтах этот вид фундаментов применять нежелательно. Если других вариантов нет, необходимо заглублять опоры ниже уровня промерзания на 30…40 см и устраивать башмак. При таких условиях столбчатый фундамент обходится не намного дешевле универсального свайно-винтового или более практичного ленточного.

  • В зависимости от высоты грунтовых вод и особенностей грунта, можно предположить такие проблемы с поведением опор во время эксплуатации: перекос, изменение уровня (проваливание опоры глубже или выталкивание ее грунтом на поверхности) и нарушение целостности – появление трещин или разломов под действием бокового давления.

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас

В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине

Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка

Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.

Межсвайная стенка — забирка

При ее установке, необходимо обеспечить в подпольном пространстве нормальную вентиляцию, которая не позволит отсыревать стенам и полам в доме. Поэтому в выстроенной забирке обязательно делают вентиляционные отверстия, которые «одеваются» в решетки или дефлекторы, с целью защиты полуподвального помещения от проникновения мелких животных, птиц насекомых и т.п.

Столбчатый фундамент часто применяют в районах, где обычным явлением считается высокий риск затопления при разливах рек. В этом случае столбы могут уходить в грунт на глубину 2000—2500 мм, и подниматься над ним на такую же высоту. Учитывая все особенности местности, под таким домом не удастся, да и не имеет смысла устраивать подвал, поэтому нет нужды возводить и забирку.

Виды столбчатых фундаментов

По варианту изготовления фундамент столбчатого типа можно разделить на:

  • сборный;
  • монолитный;
  • деревянный.

Сборный вид включает бетонные блоки, кирпич, а также стальные трубы.

Монолитный вид представляет собой железобетон. Строительные материалы, которые используются для производства отдельных элементов, должны отвечать всем предъявляемым требованиям, а также обеспечивать надежность и высокую прочность. Монолитный вид возводится на строительной площадке путем заливки раствора бетона в выполненную опалубку с армированием. Столбы при таком варианте могут иметь квадратное, а также прямоугольное сечение.

Монолитный железобетонный вариант является самым устойчивым при выполнении строительных работ по возведению сооружения.

Глубина заглубления такого варианта обычно не превышает полутора метров. Стандартное расстояние между столбами должно быть не менее 1,5 метров, но не более 2,5 метров.

По заглублению столбчатое основание можно разделить на:

  • заглубленный вариант, который располагается ниже уровня промерзания грунта, глубина которого, равна одному метру и более;
  • мелкозаглубленный вид чаще всего заглубляется на 50 сантиметров;
  • незаглубленный вариант используется только для легких построек, снимается только верхний плодородный слой почвы.

Нижняя часть опоры должна располагаться на 30 сантиметров ниже уровня промерзания грунта.

Основное требование, которое предъявляется к уровню заглубления – конструкция не должна касаться уровня грунтовых вод.

Виды фундамента по варианту сечения:

  1. Фундамент стаканного типа может возводиться под общественными, а также промышленными сооружениями. Он может выдерживать довольно большие нагрузки. Данный вид имеет ступенчатую форму. Состоит конструкция из основания, которое возводится на песчаной подложке, стаканного подколенника, на который устанавливаются опорные столбы. Такой вариант обеспечивает надежность конструкции, а также более долгий срок службы всего здания.
  2. Столбы постоянного сечения могут быть использованы для одноэтажных построек с не большим общим весом, которые могут быть выполнены из натурального бруса или каркасных вариантов. Площадь основания не способна выдержать сильных нагрузок.

При необходимости возведения более тяжелого сооружения, а также строительства на неустойчивых грунтах, строители рекомендуют выполнить комбинированный вид – столбчато-ленточный фундамент.

Он сочетает достоинства двух видов фундаментов. Столбы при таком варианте заглублены в грунт, а ленточное основание равномерно распределяет общую нагрузку между сваями. Лента не оказывает никакого давления на грунтовое основание.

Опорно-столбчатый фундамент может быть выполнен из кирпича, стальных, либо асбестовых труб, из монолита, бетонных блоков, а также натурального дерева. Такой вариант позволяет выполнить все работы максимум за три дня. Эта цифра может меняться в зависимости от площади будущей постройки.

Чем могут отличаться основания на столбах

Цели использования, это удешевление строительства за счет уменьшения объемов земляных работ, а также экономии на устройстве тяжелых и материалоемких фундаментов. Помимо этого, так можно значительно снизить сроки возведения строения и ускорить его ввод в эксплуатацию.
Фундаменты этого типа составляют из вертикальной несущей (столбчатой) и горизонтальной ростверковой (балочной) частей.

Схема столбчатого фундамента с ростверком

  • монолитный или сборный железобетон;
  • красный глиняный обожжённый кирпич;
  • каменные блоки (бут) из осадочных или вулканических пород — с одинаковой (пиленные) или произвольной (колотые) формой.

На фото столбчатый фундамент из каменного блока для будущего каркасника

  • металлического проката (уголка, швеллера, двутавра, толстостенных труб);
  • древесины в основном хвойных пород (лиственницы, сосны, ели);

Ростверк из металла и древесины

сборного или монолитного железобетона в виде балок, прогонов или ригелей.

Любой фундамент требует тщательных расчетов

Первым этапом всегда, еще до начала работ по подготовке площадки под установку фундамента, идет планирование, то есть составление соответствующего проекта. Этот вопрос обязательно требует профессионального подхода. К составлению проекта необходимо привлечь специальную организацию, занимающуюся архитектурными расчетами, с учётом целого спектра исходных данных – от местных особенностей климата и грунтов и до конкретных пожеланий заказчика.

Безусловно, базовыми данными для начала проектирования будут общая площадь строения и его общая расчетная масса, место предполагаемой постройки. Обязательно проводятся геодезическая съемка и привязка объекта на местности. Помимо этого, проектировщики будут брать в расчет:

  • Специфические особенности грунтов на месте возведения здания.
  • Расположение грунтовых водоносных слоев и глубину их залегания.
  • Границу промерзания грунта, степень его вспучивания при промерзании.
  • Количество этажей в возводимом доем и общую его высоту.
  • Основные материалы, из которых предполагается вести строительство здания, в том числе – виды перекрытий и тип кровли.
  • Все возможные дополнительные нагрузки, которые будут приходиться на каждую ключевую точку фундамента.

В итоге должно быть определено количество и точное размещение опорных столбов, материал их изготовления, технология установки, глубина закладки, высота выступания над уровнем земли, разновидность ростверка и, возможно, другие необходимые данные.

Расчеты, конечно же, можно попробовать провести и самостоятельно, использовав имеющиеся в сети специализированные онлайн-калькуляторы, которые предназначены для определения параметров фундаментов самого различного вида.
