Виды
Все такие основания по внутреннему устройству делятся на два подвида:
Монолитные;
Сборно-монолитные.
Первый тип подразумевает заливку бетонного монолита с армированием непосредственно на песчано-гравийную подушку. Во втором случае на песок сначала укладываются готовые ж/б изделия заводского исполнения, а бетон уже меньшим по толщине слоем заливается как раз на них.

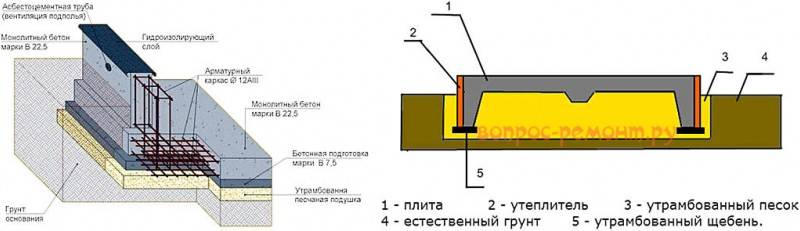

Схема фундамента плиты
По прочности и надежности оба этих варианта сравнимы. Здесь конечные параметры фундамента больше зависят от качества предварительных расчетов в проекте. Однако использование готовых железобетонных плит существенно ускоряет процесс строительства сборно-монолитного фундаментного основания под будущий дом.
Нужно ли утеплять пол?
Утепление пола — процедура весьма полезная, позволяющая исключить образование конденсата и намокание бетона. При этом, утепление плиты представляет собой дорогостоящую операцию, поскольку для этого понадобится застелить всю площадь под ней слоем водонепроницаемого утеплителя — специального сорта пеноплекса (экструдированного пенополистирола).
Толщина утеплителя, рекомендованная шведскими строителями, составляет 20 см. Другие источники утверждают, что достаточно 15 и даже 10 см слоя, но это зависит от климатических условий в регионе. Укладку лучше производить слоями по 5 см со смещением стыков и промазкой мастикой.
Использовать обычный пенопласт категорически запрещается, так как он не выдерживает нагрузок и быстро дает значительную осадку, прекращая выполнять свои функции и ослабляя плиту.
Область применения и особенности расчета
Основное назначение – использование в качестве основания на слабых грунтах с предельным значением несущих способностей до 2.5 кг/см2. Сюда попадают пески – пылеватые и средней плотности, глины и суглинки пластичные, торфяные и увлажненные грунты. Причем именно уровень влажности грунта во многом определяет его несущие способности – при намокании он буквально «плывет», теряя свои прочностные свойства. Поэтому, дренажу, гидроизоляции и отмостке отведена важная роль при обустройстве этого вида основания.
Надежная гидроизоляция – важная составляющая любого фундаментаИсточник olestnicah.ru
В качестве одного из достоинств часто приводят аргумент, что монолитную плиту можно сделать своими руками. Но если даже не рассматривать вопросы выбора типа бетона и параметров арматурного каркаса, остается такой важный этап, как расчет размеров плиты. И если с площадью есть определенная ясность (размер дома плюс с каждой стороны небольшой запас), то толщину плиты рассчитать непросто.
Но в этот диапазон входит и «легкая постройка» в виде гаража или летней кухни, и двухэтажный дом с мансардой. Если сделать плиту недостаточно «толстой» или выбрать не ту толщину армирующего прутка (или размер ячейки), то она не сможет выдержать совокупной нагрузки. Излишний запас прочности приводит к удорожанию и без того недешевого основания, а избыточный объем бетонирования утяжелит всю конструкцию, и уже грунт может не выдержать совокупную нагрузку.
Есть еще один вариант с диаметрально противоположной сферой применения – плиту обустраивают на скальных и крупнообломочных грунтах с очень высокими несущими свойствами. В этом случае она скорее выравнивает площадку под строительство, а не перераспределяет нагрузку от конструкции.
Еще одна особенность этого основания – прокладку трубопроводов надо сделать на этапе нулевого циклаИсточник xpcenter.ru
Дренаж и гидроизоляция
Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.
Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.
Укладка дренажной трубыИсточник katlavan.ru
Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:
- После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
- Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
- По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
- После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
- Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента
Видео описание
Наглядно все этапы работ на видео:
И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:
- провести нулевой цикл;
- сделать дренаж;
- завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
- грамотно провести гидроизоляцию плиты;
- смонтировать опалубку;
- связать две сетки армирующего каркаса.
Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru
Пошаговая инструкция, как сделать своими руками
Технология строительства плитного фундамента под гараж предполагает последовательность следующих работ:
- подготовка участка: уборка строительного мусора, разметка по периметру конструкции;
- земляные работы: выборка котлована на проектную глубину, выравнивание дна, укладывания слоя геотекстиля на землю;
- устройство подушки из нерудных материалов: послойно высыпают слои щебня и песка высотой каждого 10–20 см, каждый слой тщательно трамбуют;

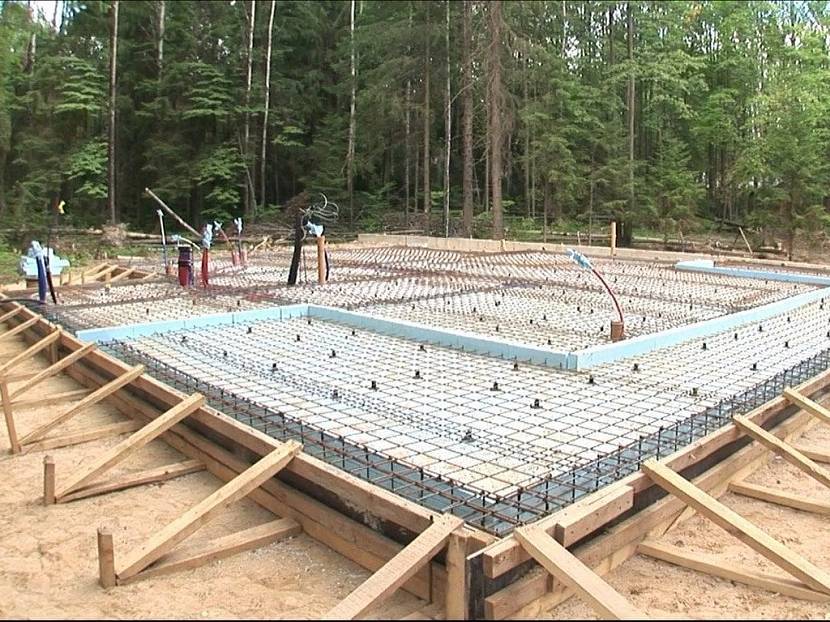

- гидроизоляция и теплоизоляция фундамента: на подушку выкладывают листовой гидроизолятор (рубероид, полиэтиленовую пленку и т.д.) с перехлестом, сверху, при необходимости, – листы утеплителя (пенополистирола);
- монтаж опалубки: по периметру котлована строят съемную щитовую или несъемную из пеноплекса опалубку;
- устройство армирующего каркаса из стальных прутьев диаметром 10–12 мм с размером ячейки 20 на 20 см;
- бетонирование стяжки за один прием;
- демонтаж опалубки, внешняя гидроизоляция монолитной плиты.
Отличия монтажа ж/б плит от заливки монолита
Железобетонные плиты имеют большой вес, поэтому их перемещают по стройплощадке с помощью автокрана. Закладные детали устраивают сверху на слои гидро- и теплоизоляции.
Если шов между плитами больше 5 мм, то его заделывают монтажной пеной. Сверху плит ставят в один слой армирующую сетку на пластиковых подпорках, а затем делают стяжку бетона.
Плюсы технологии
Ключевое преимущество плитного фундамента – большая площадь основания
В такой конструкции снижается нагрузка на грунт, что важно для монолитных построек. Достоинства плитной технологии:
- простота монтажа;
- высокая несущая способность;
- безопасность, долговечность (срок службы монолитной плиты – до 150 лет);
- возможность применения на участках с поверхностными и близко залегающими грунтовыми водами;
- препятствие движениям грунта под зданием;
- возможность устройства цокольного этажа;
- фундаментная плита может применяться в качестве пола первого этажа.
Фундамент для дома типа «плита» увеличивает стоимость строительства. Это основной минус подобной конструкции.
Ключевое преимущество плитного фундамента – большая площадь основания
Расчет плитного фундамента
В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.
Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.
Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.
Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.
Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:
- ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
- СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
- СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
- ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.
Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.
После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.

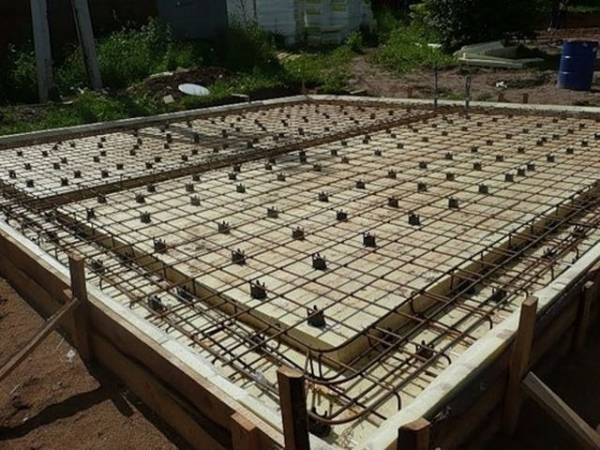

Армирование фундамента
Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см
Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см. В некоторых случаях при обходе коммуникаций можно увеличить размер ячейки до 20х20 см.
Для армирования фундамента понадобятся две такие стальные сетки. Их устанавливают своими руками одна над другой на специальные подпорки. Нижняя сетка не должна касаться слоя теплоизоляции примерно на 5 см. Верхнюю сетку необходимо установить так, чтобы она не достигала верхнего края залитой плиты также на 5 см. При этом по бокам основания сетка должна утопать в бетоне на 2 см с каждой стороны.
В качестве усиления жесткости каркаса можно соединить две сетки межу собой продольными прутами меньшего сечения.
Толщина плиты
Средняя толщина плиты основания для частного дома составляет 300 мм
Монолитный плитный фундамент хорош для обустройства любого здания, но толщина рассчитывается разная. Чем больше нагрузка здания, тем толще должна быть плита. Также её размеры зависят от глубины закладки несущей конструкции.
При обустройстве мелкозаглублённого основания толщина обычно составляет около 0,3 м. Если планируется закладка глубокого фундамента, то размеры могут достигать 1,5 м. Чаще всего плита для обычного частного дома обустраивается толщиной не больше 0,4 м.
Оговорим марку бетона. Здесь главное соблюдать инструкцию по его приготовлению. Лучше всего приобретать уже готовый бетон марки М200. Также он должен иметь соответствующие характеристики по устойчивости к влаге и холоду (по воде W8, к холоду F200).
Что представляет собой монолитная фундаментная плита
Если отойти немного от официального строительного определения, то монолитный фундамент для дома представляет собой обычную плиту из железобетона. Укладывается она на специально подготовленную песчано-гравийную подушку. Высота подобного основания может колебаться в пределах 20 – 40 см. Такой разбег полностью зависит от проекта будущего дома и типа плитного фундамента, который может быть:
Заглубленный. Чтобы его сделать изначально роется котлован, укладывается подготовительная основа, на нее производится бетонирование
Обратите внимание, подобный тип плитного фундамента располагают в грунте ниже его уровня промерзания. Отличается высокими несущими способностями.
Мелкозаглубленный
С точки зрения строительства, считается наиболее простым типом основания, так как заливается непосредственно на поверхности земли, на все ту же подушку из смеси песка и гравия. Отличается от заглубленного тем, что при любых грунтовых движениях, она также плавно передвигается. Такая «мобильность» очень важна, чтобы избежать деформаций основания в некоторых районах строительства.
Из выше описанного, можно сделать вывод, что, плитный фундамент – это универсальное решение для любого строительного проекта. Но, это далеко не так. Существуют показания или противопоказания к применению подобного типа основания. Осталось только выяснить, при каких обстоятельствах можно, а при каких ни в коем случае нельзя запалубливать монолитную плиту под дом.
Разновидности плиты
Иногда в малом малоэтажном строительстве применяется монолитно-ленточный фундамент, он бывает 2-х видов: с верхней (слева на рис.) и нижней, т.е. заглубленной, лентой, там же справа. Первый делают в местах, где необходим проветриваемый подпол, скажем, с «гнилой», средиземноморского типа зимой, или в других с постоянно избыточной влажностью воздуха, или с опасностью подтопления.
Схемы монолитно-ленточных фундаментов
Жилье в таких нездоровых углах, как правило, не строят, поэтому ограничимся упоминанием о данной конструкции. Еще можно указать, что верхняя лента на плите по строймеханике несколько похожа на ростверк, поэтому весь монолит должен иметь единый каркас и заливаться в один прием. Что намного усложняет и удорожает работу.
Плита с нижней лентой куда привлекательнее: при условии утепления фундамента и с утепленной отмосткой она позволяет создать мощную потивопучинную подушку и строиться на пучинистых грунтах. Толщины же собственно плиты под дом в 200 тонн оказывается достаточно 10 см. Расчет плиты с нижней лентой сложен, так что просто для примера даем чертежи фундаментов такого типа под дома на обводненных грунтах из газобетона (вверху на рис.) и под каркасный деревянный, внизу там же. Тут необходима и утепленная отмостка, такая же, как и в первом случае; она условно не показана.
Чертежи монолитно-ленточных фундаментов
Наконец, существует еще такое явление, как свайно-монолитный фундамент. Его, крайне редко, закладывают, когда несущей способности грунта мало, а местная геология не позволяет забить или забурить и набить сваи нужной длины. Строители такое решение принимают крайне неохотно: пучащийся грунт может порвать сваи или поломать покоящуюся на них плиту. В подобных случаях чаще всего дешевле и проще оказывается предпринять меры по укреплению грунта.
Особенности постройки фундамента под печь
Независимо от типа фундамента для бани, силовая конструкция под печь должна возводиться автономно. Это связано с тем, что обогревающее устройство имеет значительный вес и может давать усадку в процессе службы.
Фундаменты для печи и самой бани должны разделяться песчаной подушкой с шириной не менее 0,5 м. При этом каждая сторона основания должна быть больше габаритов обогревающего устройства на 5–10 см.
Под печь основание закладывают ниже глубины промерзания. Это может быть монолитная конструкция с высокой песчаной подушкой и армирующим каркасом или сваи. В первом случае роют котлован на проектную глубину, устраивают утрамбованную подушку, монтируют опалубку, укладывают арматурный каркас, бетонируют пространство.
Как рассчитать железобетонную плиту самостоятельно?
Как рассчитать железобетонную плиту самостоятельно?
Для расчёта монолитной плиты фундамента надо знать:
- Уровень расположения грунтовых вод;
- Параметры грунта, на котором будет размещён фундамент;
- Величину промерзания грунта;
- Полный вес здания, он включает в себя вес коробки, кровли, установленной в нём мебели, бытовых приборов и жильцов;
- Размер снеговой и ветровой нагрузки;
- Вес самой плиты.
В результате подсчётов заданных параметров можно определить, какое давление будет оказывать вся конструкция на грунт. Затем необходимо обратиться к СНиП 2.02.01–83 и определить максимальное давление на грунт в месте строения. Рассмотрим пример:
- Вес здания составляет 19 тонн;
- Вес кровли 3 тонны;
- Вес фундаментной плиты составляет 20 тонн.
Возможная снеговая и ветровая нагрузка добавит сверху 7,5 тонны, итого суммарная нагрузка составляет 49,5 тонны.
При размере здания 6х6 метра, площадь поверхности фундамента составит 36 квадратных метров или 360 000 квадратных сантиметров. Нагрузка на грунт составит разность между весом конструкции и площадью фундамента в результате получаем 0,13 кг на кв. сантиметр. Такая нагрузка допустима для любого грунта.
При расчёте толщины монолита надо в обязательном порядке учесть следующие параметры:
- Расстояние между слоями арматурной сетки;
- Высота бетонного слоя на и под крайними слоями арматурной сетки;
- Размеры арматуры.
Практика показывает, что традиционная толщина плиты составляет 200–300 миллиметров. Если учесть, что под ним должна находиться уплотнённая песчаная подушка высотой до 300 мм суммарная то толщина состав 600 мм. Необходимо понимать, что этот параметр меняется в зависимости от типа грунта, веса здания.
Объём бетона равен произведению периметра фундамента на его высоту, точно так же считается и необходимый объём песка или щебня. На основании проведённых расчётов будет известно и необходимое количество гидроизоляции, арматуры и пр.
Этапы работ
Строительство фундамента любого типа начинается с производства земляных работ.
Этап 1 – земляные работы
Рельеф выравнивается, при необходимости, подсыпается грунт, трамбуется при помощи виброплощадки. После этого контуры фундамента выносятся на местность (с помощью колышков и шнура). Разметив таким образом габариты монолита, можно приступать к рытью котлована. Глубина его – 300-500 мм.
По периметру размер земляного корыта должен превышать аналогичные параметры фундаментной плиты на метр. Так вы обеспечите себе достаточную степень свободы действий при выполнении дальнейших работ.
На этом же этапе обустраивается дренажная система. Для этого на дне корыта выкапываются несколько траншей (в поперечном направлении) и покрываются геотекстилем.
Поверх своеобразного фильтра укладываются пластиковые трубы, просверленные в нескольких местах для поступления в них грунтовых вод.
Трубы прокладываются до дренажного колодца с уклоном в его сторону. Уложенная таким образом дренажная система засыпается щебнем и сверху снова накрывается слоем геотекстиля.
Этап 2 – устройство подушки
Данный этап заключается в засыпке на дно котлована слоя песка с последующим его увлажнением.
Влажный песок уплотняется и на него насыпается слой щебня (все слои тщательно трамбуются).
Полученная подушка скрепляется пятисантиметровым слоем цементно-песчаного раствора.
Этап 3 — гидроизоляция
При устройстве плитного фундамента своими руками не следует забывать о защите монолитной плиты (технология устройства фундамента монолитная плита) от воздействия влаги. Гидроизоляционный материал укладывается поверх подбетонки. Стыки отдельных листов герметизируют.
Специалисты рекомендуют гидроизоляцию выполнять в два слоя, верхним из которых будет служить прочная полиэтиленовая пленка.
Она защитит от повреждений основной гидроизоляционный слой, состоящий из мастики и рубероида.
Этап 4 – устройство опалубки
Для изготовления опалубки подойдут доски толщиной до 25 мм. Они строгаются с одной стороны. Доски сбиваются в щиты, а затем монтируются внутри котлована.
Струганная сторона должна быть обращена в сторону бетона (то есть внутрь корыта). В процессе заливки доски опалубки будут испытывать большие нагрузки, поэтому их предусмотрительно укрепляют укосами.
Этап 5 – армирование плиты
Арматурный каркас собирается на земле, а затем переносится в опалубку.
При этом нижний его пояс должен устанавливаться на подпорки: таким образом можно обеспечить полное закрытие каркаса бетоном.
Чтобы соблюсти необходимый зазор между нижним и верхним поясами, на первую сетку ставятся кирпичи, а на них укладывается верхняя сетка. Вертикальные распорки лучше не варить, а вязать.
Этап 6 – заливка
Заливку опалубки бетонной смесью лучше производить при помощи насоса или строительного миксера. А как сделать плитный фундамент своими руками, если подобных приспособлений нет? В этом случае сооружается простейший желоб, по которому бетон подается в котлован.
При этом течь быстрее ему помогают лопатой. В процессе заливки надо несколько раз пройтись по залитой массе глубинным вибратором – это освободит массу от воздушных скоплений. Залитую массу выглаживают виброплитой, накрывают полиэтиленом – и оставляют в покое до полного созревания бетона.
При хорошей погоде недели через три монолит наберет нужную прочность, и вы можете приступать к строительству надземной части здания.
Ну и возможно, после прочтения этой статьи, Вам не понравился плитный фундамент. Просмотрите тогда наши статьи о ленточном фундаменте, свайном фундаменте и столбчатом фундаменте.
Возможно Вы сделаете лучший выбор фундамента для Вас.
Видео плитный фундамент своими руками.
https://youtube.com/watch?v=FkKKYb8R3y4
Монтаж опалубки и гидроизоляция
После этого формируют дренажную систему, посредством которой в последующем будут отводиться грунтовые воды от здания и его основы. Здесь же проводят и утеплительные мероприятия – дно траншей покрывают утеплителем, роль которого зачастую играет пенополистирол. Поверх него насыпают дренажную подушку, состоящую из прослойки песка и щебня. Высота каждого слоя составляет порядка 25-30 см – обязательным является обильная поливка его водой и тщательная трамбовка.
Для гидроизоляции применяют полиэтиленовую плёнку и рубероид, укладывая материалы поверх готовой песчано-щебневой подушки. Далее поэтапный процесс монтажа предусматривает обустройство опалубки. Возводят её из обрезной или необрезной доски. толщиной порядка 25-30 мм, дополняя конструкцию укосами для большей жёсткости и прочности. Не стоит экономить на количестве материала и его качестве – это может иметь весьма плачевные последствия и повлечь в итоге ещё более значительные финансовые вложения, не говоря уже о понапрасну затраченном времени.
Технические особенности

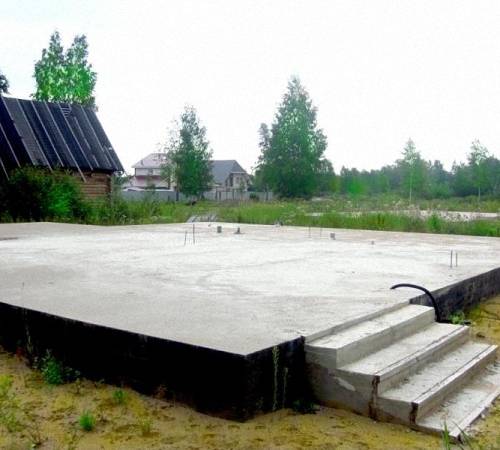

Монолитная плита подойдет как фундамент для многих грунтов
Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.
Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.
Однако подобная технология имеет свои особенности и нюансы, несоблюдение которых может стать причиной преждевременного разрушения основания и всей постройки.
Область применения
Ленточный фундамент — оптимальный вариант в большинстве случаев
Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.
Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.
В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.
- Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
- Отсутствие в проекте дома подвального помещения или цокольного этажа.
- При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.
При выборе фундамента для частного дома следует внимательно проанализировать все плюсы и минусы той или иной технологии. Так, если застройщик решил остановить свой выбор на фундаменте плите, он должен разобраться, все ли технические условия строительства подходят именно для плитного фундамента.
Плюсы технологии
Технология заливки такого основания проста, ее можно выполнить своими руками
Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.
Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:
- Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
- Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
- Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
- Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
- Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.
Определение толщины монолитной плиты
Толщина монолитной железобетонной плиты, которая будет являться фундаментом вашего будущего здания определяется исходя из характеристики грунта вашего участка. Разные грунты могут выдерживать различную максимальную нагрузку.
Суммарная нагрузка на грунт, таким образом, определяется от следующих исходных данных:
- Веса самой фундаментной железобетонной плиты,
- Веса всех строительных материалов, которые будут использованы для возведения вашего сооружения
- Полезной нагрузки, которая будет утяжелять ваше строение. В такую нагрузку входит мебели и различная инфраструктура.
- Временные сезонные и климатические нагрузки. Необходимо учитывать вес возможного снежного покрова и возможное давление ветрового потока.
Практика показывает, что для легких хозяйственных и бытовых построек, например, для гаражей или сараев, достаточно создание фундаментной плиты толщиной в 10 сантиметров. Для построения жилых зданий толщину фундаментного основания увеличивают вплоть до 25 сантиметров. Такая толщина позволяет проводить уже полноценное многослойное армирование.
Типы оснований
Монолитный железобетонный фундамент бывает таких типов:
Классический – в нем плита обустраивается на подушке из смеси песка и гравия, наличие утепления желательно, но не обязательно. Толщина бетонного покрытия составляет 20-50 см с учётом массы постройки и типа грунта. Размеры подушки определяются с учётом общей глубины залегания плодородного слоя почв (его снимают).
Полученный после снятия верхнего слоя котлован засыпают на две трети гравием с песком.
Так выглядит классический тип монолиткиИсточник ownhouse.pro
- УШП – шведская фундаментная плита с утеплением, она идёт с тёплым полом встроенного типа. Опалубка не съёмная – в её состав входят блоки пенополистирола L-образной конструкции. Такая структура снижает затраты на обогрев помещений, поскольку тепловые утечки будут минимальными. Поверх нужно уложить трубы тёплого пола, на них или под ними можно обустроить арматуру, залить все бетоном до 10 см. Коммуникации проектируют на этапе подготовки к основания, не раньше. Когда фундамент будет готов, можно обустраивать отопление и подводить инженерные коммуникации. Такой подходят ускоряет строительство, но повышает его стоимость.
- Русский – плитные конструкции с рёбрами жёсткости. Чтобы усилить конструкции оснований для возведения тяжёлых домов, были созданы ребра разных жёсткостей и массивных габаритов. Обустройство таких конструкций выполняют под несущими стеновыми перекрытиями. Степень сложности проводимых работ повышается – отдельно нужно делать ребра жёсткости и отдельно плиты. При этом несущая способность фундамента выйдет максимальной, можно будет сделать плиту тоньше до 15 см.
Выбор устройства монолитной плиты следует делать с учётом особенностей проекта, доступного бюджета, технических возможностей, желаемых результатов.
Монолитные фундаменты делятся на классические, русские, УШПИсточник misterbuilder.ru
Засыпка под плиту
Для засыпки используется однородный материал, оптимально — речной песок
Важно не допустить наличия в нем глинистых включений, удерживающих воду. Разные источники предлагают собственные варианты засыпки — либо полностью используется песок, либо производится послойная засыпка песком и мелким щебнем
Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка. Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см.
ВАЖНО!
Общего мнения на этот счет не достигнуто. Просадка подушки, отмеченная на практике, возникает как у однородных, так и многослойных вариантов засыпки, что объясняется большей нагрузкой на внутренние несущие стены, чем на наружные.
Заливка плиты на ленточный фундамент
Заливка бетона производится равномерно по площади плиты. Для этого надо смонтировать подвижный лоток для подачи бетона, который можно присоединять к миксеру (бетономешалке) и подавать материал во все участки ровным слоем.
Необходимо обеспечить возможность подхода техники с нескольких сторон для обеспечения возможности более удобной подачи бетона и распределения его максимально равномерным слоем. При заливке следует руководствоваться уровнем верхнего слоя арматурных стержней.
Уровень бетона должен быть на 5 см выше. Для удобства заливки и вспомогательных действий (выравнивания поверхности, удаления воздушных пузырей) рекомендуется установить систему трапов, расположенных на 120-30 см выше уровня бетона.
По ним можно ходить, работать, выполнять различные действия не разрушая слой заливки.
После окончания заливки всю площадь плиты накрывают полиэтиленовым полотном для защиты от солнца. Первые несколько дней периодически поливают бетон водой, компенсируя возникающие от разницы влажности напряжения в материале, способные образовать трещины.
Материал окончательно затвердевает через 28 дней, попыток сократить этот срок предпринимать нельзя.
Из чего состоит фундамент в виде монолитной плиты
Плитный фундамент представляет собой монолитное железобетонное основание, которое располагается под всей площадью будущего строения. Таким образом общий вес строения равномерно распределяется на достаточно большую площадь, чем достигается снижение давления на грунт. Такой фундамент также спокойно относится к сезонным изменениям объема грунта, так как он поднимается или опускается целиком. Вместе с этой монолитной платформой будет равномерно опускаться и подниматься вместе со всем строением, исключая его повреждение при сезонных изменениях грунтов.
При строительстве фундамента в виде монолитной железобетонной плиты в обязательном порядке предусматривается устройство гидроизоляции и подушки из утрамбованного песка, который будет также компенсировать изменения объема грунта на вашем участке.
Схема плитного фундамента
