Рассчитать ленточный фундамент своими руками

3.6 Расчет ленточного внецентренно-нагруженного фундамента под наружную стену в бесподвальной части здания

3.6.1 Выбор глубины заложения подошвы фундамента

Рис. 3.21 Расчетная схема ленточного внецентренно-нагруженного фундамента

1) Определяем расчетную глубину сезонного промерзания грунтов:

2) Проверяем условие :

3.6.2 Подбор площади подошвы фундамента

1) Определяем требуемую площадь подошвы фундамента:

2) ;

3) Определяем требуемые размеры подошвы фундамента:

4) Уточняем размеры фундамента и его марку:

5) Определяем расчетное сопротивление грунтов основания:

6) Определяем среднее давление, действующее под подошвой фундамента:

,

7) Проверяем условие :

Так как условие не выполняется и размеры фундамента велики, то увеличиваем глубину заложения.

8) Уточняем размеры фундамента:

9) Определяем расчетное сопротивление грунтов основания:

10) Определяем среднее давление, действующее под подошвой фундамента:

,

11) Проверяем условие :

Условие выполняется, следовательно размеры фундамента достаточны.

12) Проверяем экономичность принятого решения:

Фундамент запроектирован экономично.

Исследование грунта

Исследования состояния грунта важный этап в подготовки к монтажу фундамента. Так, лучше всего обратиться к помощи специализированных компании, оказывающих данные услуги на профессиональной основе. Однако, первичные работы можно провести и самостоятельно — воспользовавшись ориентировочным методом исследования и анализа грунта. Рассмотрим поэтапно:

Для извлечение проб грунта необходим бур

Важно помнить, что от этажности будущего здания зависит глубина на которую нужно проделать лунку.
Так, для одноэтажного дома — это 2-3 метра, для двухэтажного дома — 3-4 метров. Однако, если планируется укладка глубокого фундамента для подвала или цокольного этажа, то бурение самостоятельно выполнить не получиться, так как в этом случае глубина будет соответствующая.
Возникает другой вопрос: достаточно ли одного шурфа? Однозначно нет и это объясняется просто. Фундамент будет залегать на достаточной глубине и в разное время года на него будет воздействовать мороз или влага, что в свою очередь может привести к образованию трещин, сколов, дыр как на самом фундаменте, так и на стенах сооружения.
Как бы не было зафиксировано в СниПах о том, что для небольших одноэтажных достаточно 1-2 шурфов, лучше всего заложить 4-5 для надежности.

Фундамент будет залегать на достаточной глубине и в разное время года на него будет воздействовать мороз или влага, что в свою очередь может привести к образованию трещин, сколов, дыр как на самом фундаменте, так и на стенах сооружения.
Как бы не было зафиксировано в СниПах о том, что для небольших одноэтажных достаточно 1-2 шурфов, лучше всего заложить 4-5 для надежности.

На первый взгляд нельзя сразу сказать, какие сюрпризы может скрываться в себе грунта на участке, для этого проводится анализ почвы с каждых 30-40 см шурфа до предельной глубины промерзания грунта. Чтобы определить тип почвы, имеющийся на отведенном под застройку участке, вам необходимо пробурить по периметру площадки 3-4 шурфа глубиной на 2 метра и визуально осмотреть извлекаемую из скважины породу.

• Глинистая почва — имеет желтоватый либо темно-коричневый цвет. При высокой влажности пластична, позволяет слепить шарик, при сдавливании формирующий ровную, без трещин, лепешку. При низкой влажности имеет повышенную твердость, валун из глины сложно раздавить ногой. Сухая глина — оптимальная для строительства фундаментов порода, обладающая высокой грузонесущей способностью, однако строительство на влажной глине чревато проблемами из-за пучения грунта. Несущая способность сухой глины — до 6 кг/см2, влажной — 1-3 кг/см2;
• Суглинок — почва, имеющая низкую плотность. В составе содержит 30-35% глины и пылеватые (мелкофракционные) пески. Слепленная из суглинка лепешка имеет множество трещин по краям. Суглинок, из-за низкой грузонесущей способности может давать осадку, а наличие в составе пылеватых частиц обуславливает высокую склонность породы к пучению. Несущая способность сухого суглинка — 3 кг/см2, влажного 1-2.5 кг/с2;
• Супесь — почва, обладающая минимальной пластичностью (песок и 10% глины). Имеет характерный желтоватый либо рыжий цвет, крошится и рассыпается даже во влажном состоянии. Несущая способность сухой супеси — 3 кг/см2, влажной — от 0.7 до 2 кг/см2;
• Пылеватый песок — мелкофракционные частицы, визуально напоминающие пыль. Фракции менее 0.1 мм в диаметре, грузонесущая способность в сухом виде — 3 кг/см2, влажном — 1 кг/см2;
• Средний песок — размер фракций 0.1-1 мм, несущая способность сухого песка — 4 кг/см2, влажного — 1 кг/см2;
• Крупный песок — имеет фракции 0.1-2 мм. в диаметре, размер которых схож с зернами проса. Несущая способность крупного песка не зависит от насыщенности влагой, она всегда составляет 4-5 кг/см2;
• Гравелистый песок — обломочная порода, содержащая частицы гравия размером до 5 мм. в диаметре. Имеет постоянную грузонесущую способность в 5 кг/см2.

Рис: Разные виды грунта

Стоит понимать, что проектировать фундамент на основе характеристик грунта, определенных кустарным методом, не подпишется ни одна серьезная проектировочная организация, поскольку самостоятельно выявить фактическую плотность грунта, от которой сильно зависит грузонесущая способность породы, невозможно.

Важно: чтобы избежать проблем в дальнейшем, рекомендуется рассчитывать фундамент исходя из усредненной грузонесущей способности любого типа сухой почвы в 2 кг/см2.Может быть интересным:

1. Стена в грунте, технология
2. Несущая способность свай

Расчет глубины заложения основания одноэтажного дома

Траншея под основание

Фундамент для одноэтажного дома должен быть заложен на глубине, которая находится ниже уровня промерзания грунта. Чертеж обязательно должен учитывать данный критерий и выполнен с его учётом.

Нормированная глубина промерзания определяется на основе данных, полученных за последние 10 лет для конкретного региона. Результаты наблюдений сравниваются с ГОСТ 25100, а затем определяется линия перехода пластичного мёрзлого грунта в твёрдый.

Если к таким данным нет доступа или они утеряны, то для регионов с глубиной промерзания до 2,5 м допускается выполнить расчет по формуле:

где Mt – безразмерный коэффициент, который определяется суммой всех абсолютных температурных значений ниже нуля, согласно СНиП 23-01. Если информация о температурах в нормативных документах отсутствует, то необходимо обратиться в гидрометеорологический центр для их получения;

d0 – величина, зависящая от типа грунта на участке. Её взять можно из СП 22.13330.2011.

Если глубина промерзания превышает 2,5 м, то необходимо проведение теплотехнических расчетов в соответствии с СП 25.13330. Расчет сезонного промерзания грунта осуществляется по формуле:

где kh – безразмерный коэффициент, который учитывает тепловой режим для наружных и внутренних конструкций основания на основе сведений об отоплении здания. Определяется по Таблице 1 либо принимается равным 1,1 для неотапливаемых помещений (за исключением северных регионов, где преобладают отрицательные температуры в течение всего года).

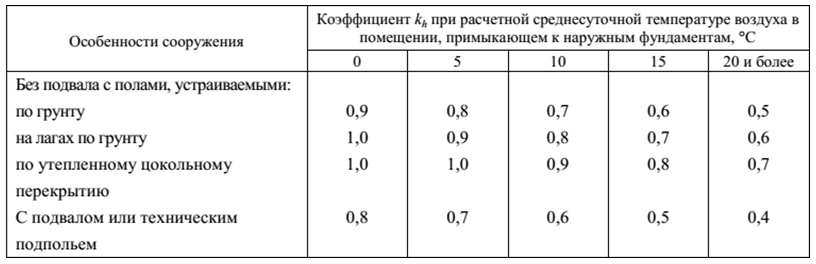

Таблица 1. Величина коэффициента kh в зависимости от конструктивных особенностей здания

Данные Таблицы 1 справедливы для тех случаев, когда расстояние между стеной и краем фундамента менее полуметра, а в случае его превышения – коэффициенты следует повысить на 0,1. Если температура попадает в интервал между табличными значениями, то берут величину с меньшим значением.

Глубина закладки наружного или внутреннего фундамента для отапливаемых помещений с холодными подвалами или техническими помещениями должна быть определена на основе Таблицы 2.

Таблица 2. Глубина заложения фундамента в зависимости от типа грунта для домов с подвальным неотапливаемым помещением

Расчет глубины заложения фундамента для дома из блоков или кирпича с подвальным помещением проводится по следующей формуле:

где hs – толщина грунта выше подошвы основания, если смотреть с подвала;

hcf – толщина пола подвала;

γcf – величина удельного веса конструкции подвальных полов.

Посмотрите видео, как произвести самостоятельный масштаб основания.

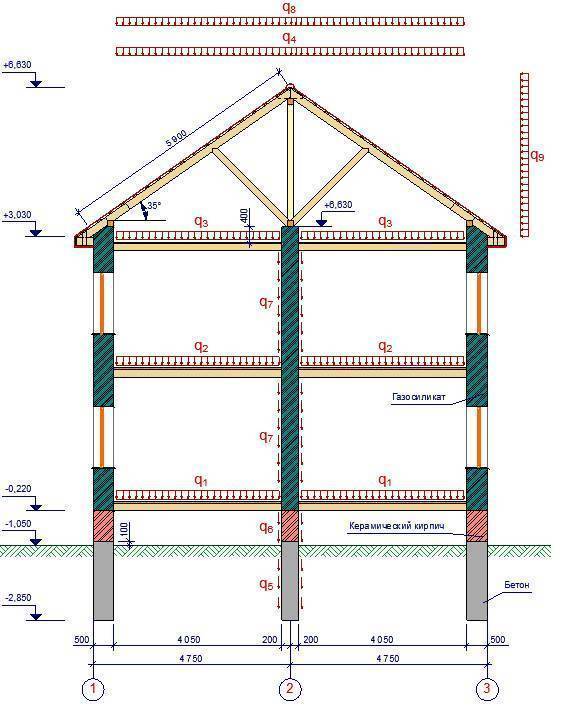

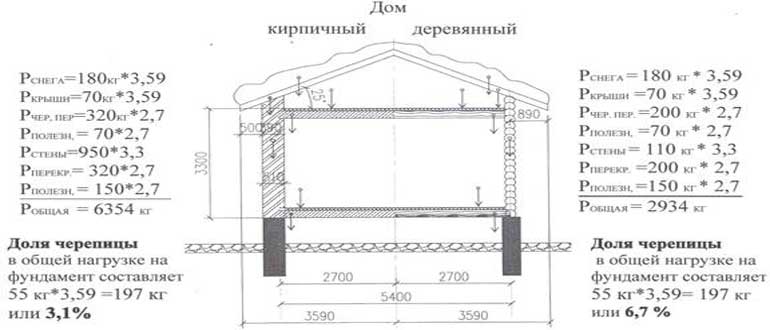

Какие воздействия испытывает фундамент и как их определить

В процессе эксплуатации сооружение испытывает следующие усилия:

Виды нагрузок, действующих на фундаменты

• Статические (постоянные).
• Динамические (переменные).

Статические усилия оказываются весом элементов. Они не изменяются с течением времени. Подобное воздействие оказывают перекрытия и стены. Статические усилия используются в качестве определяющих при проведении вычислений.

При расчете фундамента используют вес крыши, внутренних и наружных стен дома, плит (балок) перекрытий, лестничных маршей, опорной части.

Динамические усилия являются переменной величиной. Включают в себя влияние людей, мебели и оборудования, атмосферных явлений и осадков.

Внимание! Воздействие ветра для условий малоэтажного строительства не учитывается. Действие атмосферных осадков в виде снега является самой значительной разновидностью динамических усилий

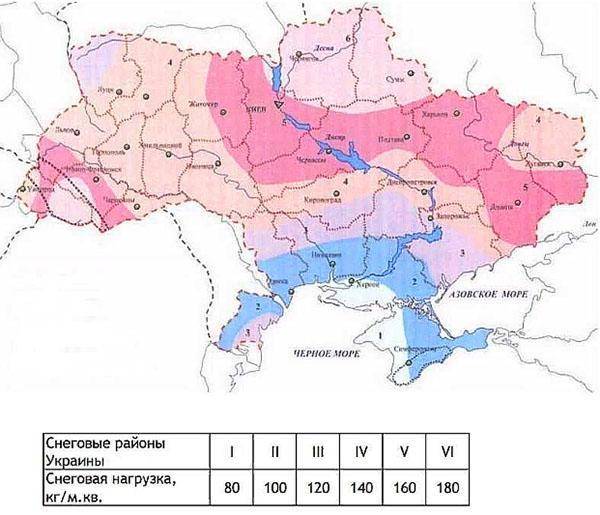

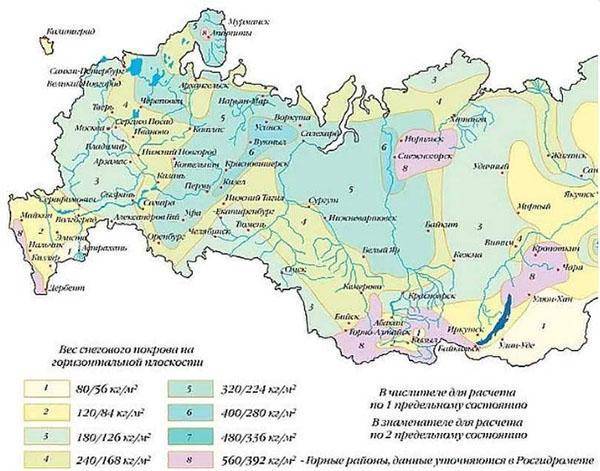

Воздействие снега учитывают при подсчете усилий на основание

Действие атмосферных осадков в виде снега является самой значительной разновидностью динамических усилий. Воздействие снега учитывают при подсчете усилий на основание.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

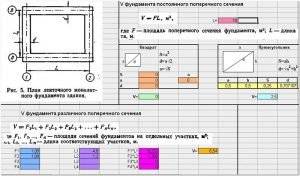

Как рассчитать кубатуру фундамента

Учитывать массу фундамента лучше рассчитывая его объем: эта цифра вам пригодится при заливке фундамента: будете знать, сколько заказывать бетона или сколько материалов потребуется закупить.

Все исходные данные уже известны: высота, ширина и длина ленты. Их перемножаете, получаете кубатуру фундамента.

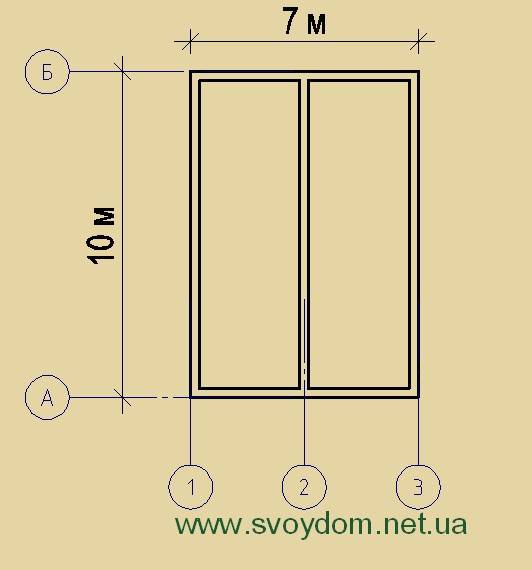

Например, посчитаем объем фундамента для рассчитанной ранее ленты: длинна 44 м, ширина 30 см (0,3 м), высота 1,75 м. Перемножаем: 44 м * 0,3 м * 1,75 м = 23,1 м3. Фактически расход, скорее всего, будет немного больше: порядка 25 кубов. На эту цифру и ориентируйтесь при заказе бетона.

Кубатура фундамента рассчитывается исходя из найденных (предполагаемых) размеров ленты: длины, высоты и ширины путем их перемножения

Исходные данные для проведения расчета

Для того, чтобы правильно выполнить расчет количества опор столбчатого фундамента, необходимо обладать информацией. К таким исходным данным для расчета относится:

• отчет об инженерно-геологических изысканиях, включающий структуру поперечных разрезов почвы и данные о залегании грунтовых вод;
• несущая способность грунта;
• глубина промерзания и величина снегового покрова в данной местности, взятые из СП 131.13330.2012 «Строительная климатология»;
• данные об удельном весе строительных конструкций, из которых будет построено здание, взятые из СП 20.13330.2016 «Нагрузки и воздействия».

Если вы решили не привлекать специалистов для проведения изыскательских работ, а сведений о геологии участка у вас нет, то потребуется выполнить изучение грунтов самостоятельно.

Для этого на участке застройки необходимо выкопать 2-3 шурфа на глубину не менее чем 0,5 метра ниже опорной подушки фундамента. Если при этом будет обнаружен влагосодержащий слой, то использовать для постройки столбчатый фундамент нельзя. Придется выбрать более дорогое основание.

Определение типа грунта своими руками.

Оценка несущей способности грунта

Природный состав грунта определяет его несущую способность и поэтому, после изучения геологических данных, необходимо выбрать из табл. 1-5 на стр.6 СНиП 2.02.01-83 «Основания зданий и сооружений» данные о расчетном сопротивлении грунтов, соответствующих реальной ситуации. При этом следует учитывать, что приведенные числовые значения относятся к глубине заложения более 1,5 метра. Подъем на каждые 500 мм вверх увеличивает это значение в 1,4 раза.

Таблица сопротивлений грунта (R).

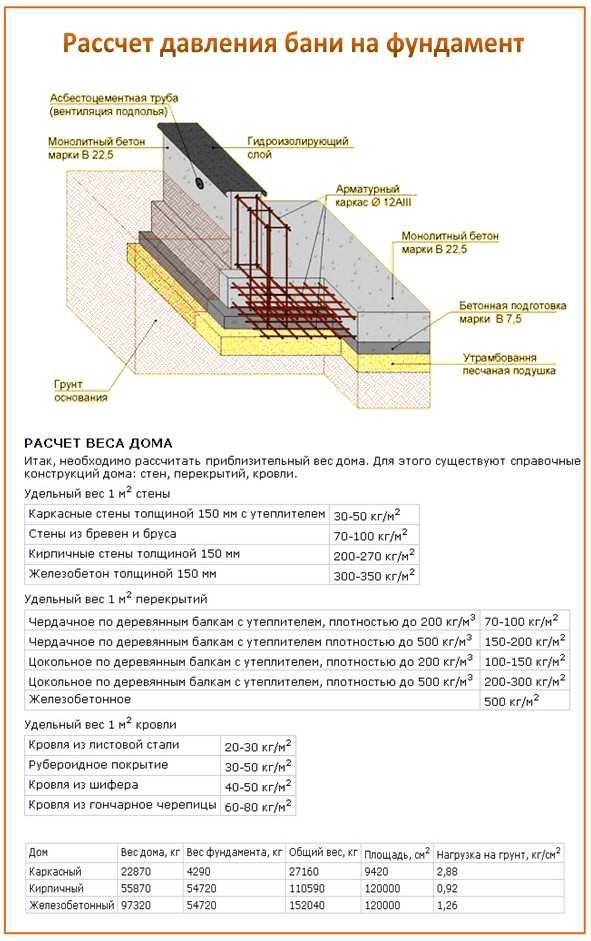

Определение весовых нагрузок на фундаментное основание

Вес строительных конструкций здания, снегового покрова в зимнее время, инженерного оборудования и бытового оснащения является важнейшим определяющим фактором для расчета фундамента. Можно попытаться выполнить расчет каждой отдельной конструкции по удельному весу составляющих ее элементов, но это очень большая и сложная задача. В справочной литературе уже приводятся средние обобщенные данные, которые можно взять за основу. Вот некоторые из них:

• стена из бруса при толщине 150 мм – 120 кг/м 2 ;
• бревенчатые стены 240 мм – 135 кг/м 2 ;
• каркасные стены с утеплителем толщиной 150 мм – 50 кг/м 2 ;
• пенобетонные блоки марки D600300 мм – 180 кг/м 2 ;
• междуэтажное перекрытие по деревянным балкам с утеплителем – 100 кг/м 2 ;
• такое же чердачное перекрытие с учетом утеплителя – 150 кг/м 2 ;
• бетонные пустотные плиты – 350 кг/м 2 ;
• эксплуатационная нагрузка перекрытий – 200 кг/м 2 ;
• кровля с покрытием из металлочерепицы – 30 кг/м 2 ;
• крыша с шифером – 50 кг/м 2 ;
• кровля с керамической черепицей – 80 кг/м 2 ;
• снеговая нагрузка для средней полосы России – 100 кг/м 2 ;
• для южных регионов – кг/м 2 .

При проведении расчетов так же следует учесть массу самого фундамента. Для этого следует определить его объем и умножить на средний удельный вес железобетона – 2500 кг/м2. Угол скатной крыши может уменьшить или увеличить указанную здесь величину при его изменении.

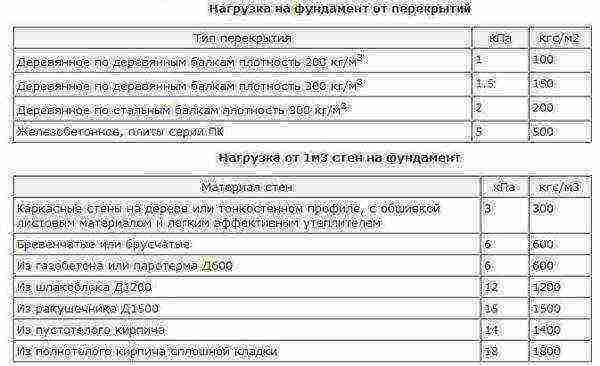

Вес строительных конструкций.

Что нужно учесть при расчете фундамента

Особенности грунта и какого типа делать фундамент

Фундамент бывает нескольких типов: плитный, ленточный, свайный, на столбах. Иногда применяются и несколько измененные конструкции, являющиеся «модификациями» основных типов. Однако зачастую принимаются меры для изменения грунта. Например, если местность болотистая, то делается частичная выемка грунта и засыпается более прочный материал. Часто используется граншлак, который постепенно превращается в бетон;

Глубина закладки фундамента

Этот параметр зависит от двух факторов. Нужно определить, насколько глубоко залегают в этом месте грунтовые (подземные) воды. Также учитывается и то, на какую глубину промерзает почва в зимний период;

Какую нагрузку должен выдерживать фундамент

Нужно понимать, что на фундаменте (основании) держится все сооружение, которое имеет определенный вес. Вес имеют стены, крыша, потолок, пол. Плюс к этому вес имеют и двери, оконные рамы и т. п. Как этот вес посчитать? Известен материал, известны площади, известен удельный вес каждого вида материала (в интернете много справочных таблиц на эту тему). Поэтому общий вес всего сооружения можно высчитать. Не нужно забывать, что в здании что-то будет: мебель, бытовые приборы и т.д. Все это также будет добавляться к общему весу, даже включая людей, находящихся в помещениях дома.

Траншея под фундамент

Естественно, что перед тем, как делать фундамент, следует подготовить траншею. Ориентировочно можно указать ее максимальную глубину для некоторых грунтов:

• песчаный или гравелистый 1 м
• супесь 1,25 м
• глина, суглинок 1,5 м

Но имеется и определенный минимум закладки:

• сухой грунт 0,7 м
• влажный грунт 1,2 м

Если в здании предусмотрен подвал, то минимальная глубина – 0,4 м (от уровня пола подвала) В индивидуальном строительстве чаще всего применяется фундамент ленточного типа. Он имеет такое преимущество, как жесткая связка всех элементов в любом направлении (продольном, поперечном).

кликните для увеличения

Предельные нагрузки

Понятно, что «общий» вес сооружения не должен превышать той нагрузки, которую может выдержать грунт. Приведем некоторые данные максимальной нагрузки в зависимости от вида грунта (в кг/см²).

• крупный песок, гравелистый 3,5 – 4,5
• мелкий влажный песок 2 — 3
• твердая глина 3 — 6
• гравий, щебень 5 — 6

При этом следует учитывать и вес самого фундамента. В любом случае нужно понимать, что такие расчеты делаются индивидуально для каждого строения.

https://youtube.com/watch?v=S33UTty4_Z0

Расчет нагрузки перекрытий

Перекрытия, как и крыша, опираются обычно на две противоположные стороны фундамента, поэтому расчет ведется с учетом площади этих сторон. Площадь перекрытий равна площади здания. Для расчета нагрузки перекрытий нужно учитывать количество этажей и перекрытие подвала, то есть пол первого этажа.

Площадь каждого перекрытия умножают на удельный вес материала из таблицы 4 и делят на площадь нагруженной части фундамента.

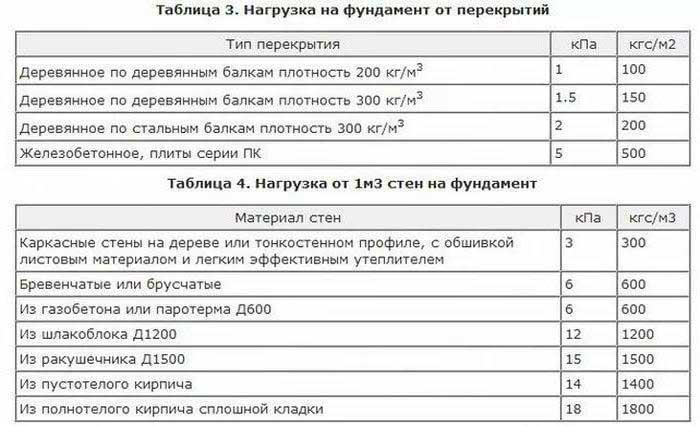

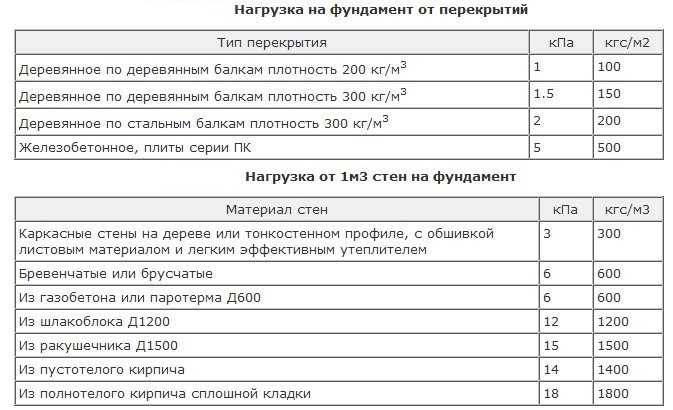

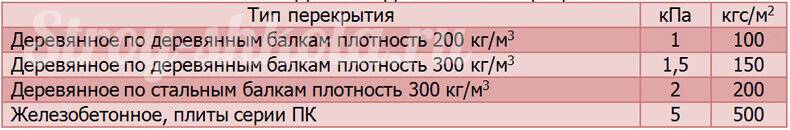

Таблица 4 – Удельный вес перекрытий

Таблица расчет веса перекрытий и их нагрузка на фундамент

1. Площадь перекрытий равна площади дома – 80 м2. В доме два перекрытия: одно из железобетона и одно – деревянное по стальным балкам.
2. Умножаем площадь железобетонного перекрытия на удельный вес из таблицы 4: 80·500=40000 кг.
3. Умножаем площадь деревянного перекрытия на удельный вес из таблицы 4: 80·200=16000 кг.
4. Суммируем их и находим нагрузку на 1 м2 нагружаемой части фундамента: (40000+16000)/8=7000 кг/м2.

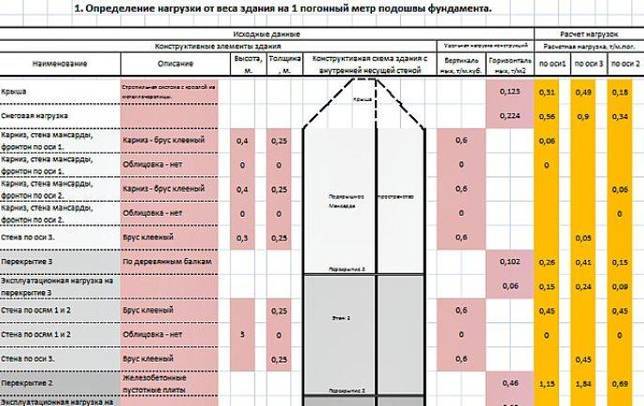

Пример выполнения вычислений с помощью калькулятора

Процесс расчета нагрузки на фундамент полностью автоматизирован. Для выполнения задачи используются компьютерные технологии. Компьютерные программы для расчета зданий называются калькуляторами.

Алгоритм автоматизированного подсчета указан в СНиП 2.01.07-85 от 01.01.1987 г. «Нагрузки и воздействия».

Исходные данные

В качестве примера для расчета фундамента используем следующие исходные данные:

Программа для расчета фундамента согласно свойствам грунта

• Здание 2-этажное кирпичное.
• Размеры строения в плане — 6*6 метров.
• Высота этажа – 3 м, высота помещения – 2,7 м.
• Толщина наружных стен – 510 мм.
• Толщина внутренней стены – 250 мм.
• Фундамент ленточный из монолитного железобетона.
• Ширина опоры – 600 мм, высота – 2000 мм.
• Толщина перекрытия из монолитного железобетона – 220 мм.
• Толщина цементно-песчаной стяжки по верху перекрытия – 30 мм.
• Кровля 4-скатная с уклоном 45°. Материал кровельного покрытия – металлочерепица.
• Суммарная длина всех межкомнатных перегородок из гипсокартона – 10 м. Толщина перегородок – 80 мм.
• Нагрузка от кровли – 120 кг/м2 кровли.
• Снеговой район строительства – ll.

Расчет

Последовательность и результаты расчета ленточного фундамента приведены в таблице.

Порядок вычислений	Коэффициент надежности	Полученное значение, т
Определяем вес фундамента Объем ленточной опоры 0,6*2*(6*4 +6) = 36 м3 Масса опорной части (железобетон – 2500 кг/м3) 36*2500=90 тонн	1,3	117,0
Определяем тяжесть наружных стен дома Суммарная длина наружных ограждений 6*4=24 м Площадь наружных ограждений в пределах одного этажа 24*3=72 м2 Масса наружных ограждений (удельный вес полнотелого кирпича – 918 кг/м2) (72*2) *918≈133 тонны	1,2	159,6
Определяем тяжесть внутренних стен Площадь внутренних ограждений 6*2*3= 36 м2 Масса внутренних ограждений (пустотелый кирпич – 450 кг/м2) 36*450 кг/м2=16,2 тонны	1,2	19,4
Определяем тяжесть перекрытий Площадь перекрытий 6*6=36 м2 Масса одного перекрытия (железобетон – 625 кг/м2) 36*625=22, 5 тонны Масса всех перекрытий (подвального, межэтажного и чердачного) 22,5*3=67,5 тонны	1,2	81,0
Определяем вес перегородок Площадь перегородок 10*2,7=27 м2 Масса перегородок (гипсокартон – 28 кг/м2) 27*28 кг/м2=756 кг≈0,76 т.	1,2	0,9
Определяем вес крыши Площадь кровли (6*6)/cos45ᵒ= (6*6)/0,7=51,5 м2 Тяжесть кровли (древесина – 60 кг/м2) 51,5 м2*60=3090 кг≈3,1 тонны	1,2	3,7
Определяем массу цементно-песчаной стяжки (раствора – 150 кг/м2) Площадь перекрытий 6*6=36 м2 Масса цементно-песчаной стяжки 36 м2*150*3=16200 кг=16,2 тонны	1,2	19,4
Определяем вес снежного покрова Площадь кровли (6*6)/cos45ᵒ= (6*6)/0,7=51,5 м2 Масса снежного покрова (уплотненный снег – 120 кг/м2) 51,5*120=6180 кг=6,18 тонны	1,2	8,7
Всего		409,7
Итоги расчета нагрузки на фундамент 409,7/30=13,66 т/пог.м

Суммарную нагрузку на 1 м2 грунта сравнивают с допустимой величиной. Искомую цифру принимают равной удельному сопротивлению грунта на сжатие. Указанная величина указывается по нормативным документам.

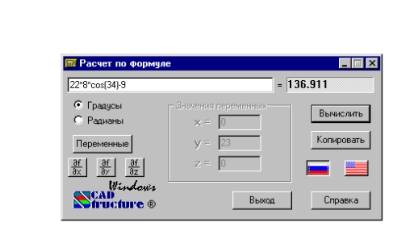

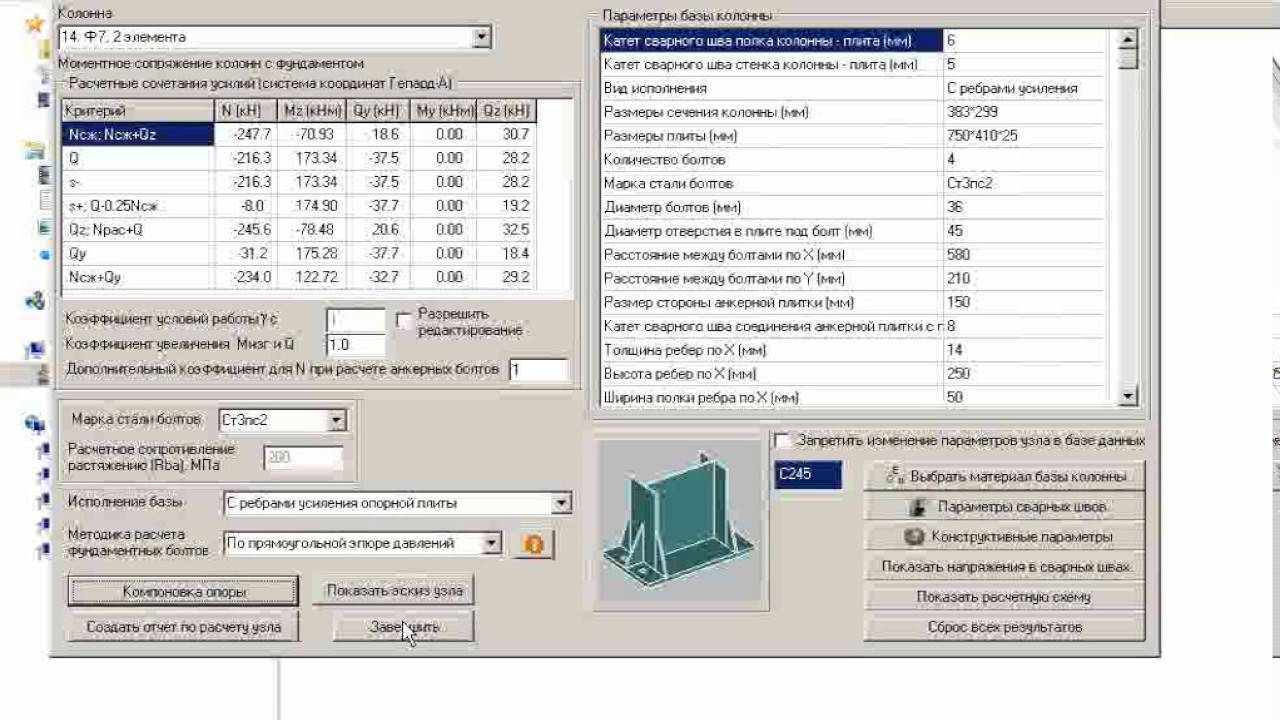

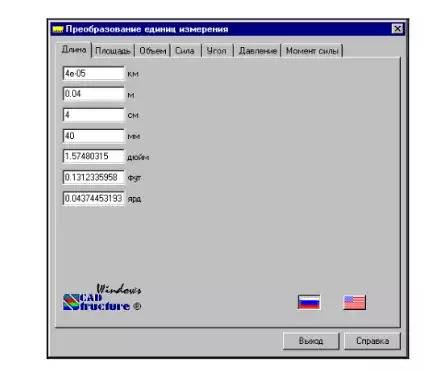

Пример получения данных с помощью SCAD

SCAD – интегрированная система проектирования различных конструкций, которая, в том числе, подходит для фундамента «монолитная плита».

Ресурс работает совместно с различными проектно-аналитическими программами по типу:

• КРИСТАЛЛ;
• КУСТ;
• МОНОЛИТ и т.д.

Чтобы грамотно рассчитать плиту в компьютерной программе, нужно пройти курсы и иметь опыт работы в данном направлении.

Что нужно, чтобы рассчитать плиту в SCAD:

• задать габариты площадки строительства;
• ввести параметры осей координат;
• ввести контуры существующих зданий;
• задать сведения об уровне грунтовых вод;
• ввести информацию о грунтах;
• ввести внешний контур фундаментной плиты;
• добавить проектную нагрузку.

С помощью программы можно прогнозировать просадку фундамента по методу Федоровского В.Г. и Безволева С.Г. Как правило, расчеты ведутся по формулам, а для и записи необходимо соблюдать определенные правила.

Например, формула

будет записана следующим образом:

Программа также позволяет преобразовывать данные, заданные в различных единицах измерения:

Программой SCAD пользуются узкопрофильные специалисты, а частные попытки самостоятельных вычислений могут привести к грубым ошибкам и нарушению технологии закладки силовой конструкции типа «монолитная плита».
