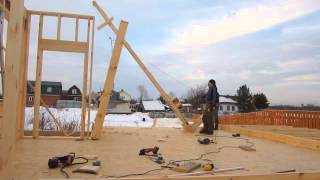

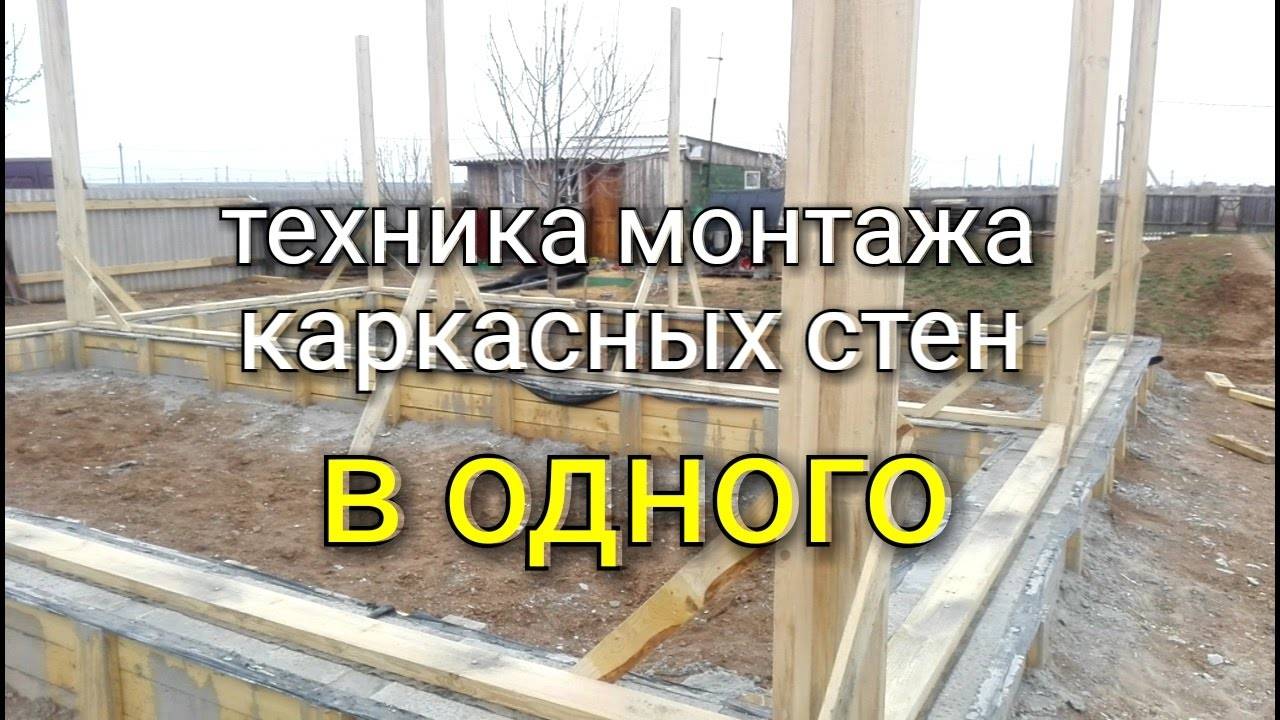

Как поднять каркасную стену одному своими руками

Общие сведения

Максимальное качество и надежность дают деревянные подпорки полнотелого вида. Но если пристройка не массивная, то не запрещается применять гибкие укосины, сделанные из металла в виде пластин, лент и шпилек. Самый удачный угол, под которым требуется монтировать подпорки, составляет 45 градусов. Но очень часто бывает так, что конструкция (размещение стен по отношению друг к другу, наличие дверных и оконных проемов) не дает возможность использовать их таким образом, и максимум, что получится сделать – 60 градусов

В таком случае важно разместить увеличенное число укосов в один ряд

Деревянные или металлические – разновидности укосин

Если говорить про конструкции из металла, они обладают более существенную массу, и потому используются куда реже деревянных аналогов. К слову, в остальных странах отдают преимущество именно им. Установка таких укосов выглядит по-другому – они монтируются в виде креста. Из-за этого, добавляя большую массу, можно в полной мере быть уверенным, что эти подпорки справятся с огромным давлением и нагрузкой. Слабой частью будут последствия наличия металла – если гидроизоляция будет монтирована некачественно, а влага попадет к металлическому профилю, а еще начнется процесс образования ржавчины.

Мифы об укосинах

Довольно часто можно сталкиваться с мнением о том, что внутри каркасного дома укосины являются не больше, чем прихотью застройщиков. Говорят, что их придумали лишь для того, чтобы получить от клиентов куда больше средств. В действительности все совсем не так. Подтвердить это способны люди, которые знакомы с физическими законами.

Именно каркасная жесткость помогает ему выстаивать в плохую погоду, или не свалиться под воздействием силы тяжести. Существует еще и миф о том, что можно произвести замену подпорки наружной отделкой – это ерунда. Да и правда, при выстраивании простого маленького хозяйственного блока можно упустить их выстраивание. При такой ситуации наружная отделка бывает сделана только кафелем и плиткой, или если доски для отделки будут размещены лишь под углом в 45 градусов.

Есть ошибочное мнение о том, что ставить укосины внутри каркасного дома требуется лишь для внешних стен, а внутри дома они не нужны. В выстроенном по такой технологии здании давление от кровли, каркаса и стен будет перекладываться лишь на те стены, на которых есть укосы, т.е. на внешние. А вот внутренние спустя время начнут деформироваться и потянут за собой конструкцию в целом. Неверным будет и то мнение, что укосины и распорки в каркаснике – понятие идентичные. В действительности, распорки тоже являются вертикальными досками, как и остальные каркасные части, которые лишь устанавливают в здания с высотой в 3 метра и больше, которые играют роль устранения дощатой пружинистости.

Но пространственную жесткость они не придадут, что даст каркасу возможность не заваливаться спустя время, то наклонится и это 100%

После всего сказанного выше мы еще не рассказали вам все обо всех фактах, чтобы убелить в важности монтажа укосин, и можно показать несколько примеров фото каркасников, которые были монтированы без подпорок, и что с ними станут спустя время

Стыковка и сборка каркасных стен

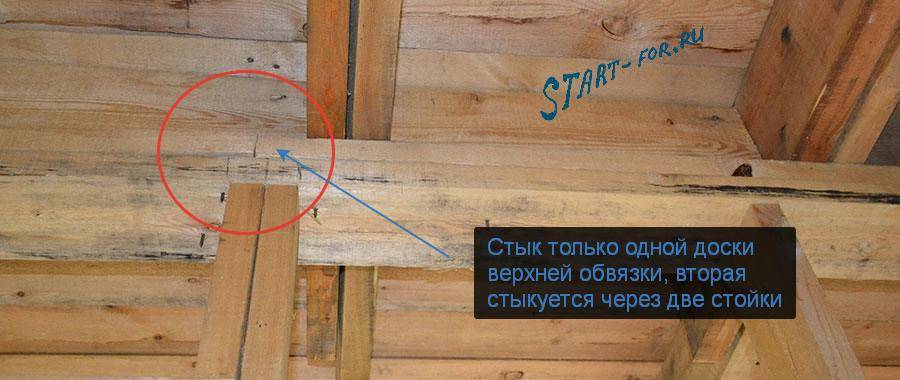

Когда все стены каркаса собраны производится сборка и стыковка каркасных стен. Этот процесс обеспечивает соединение всех стен второй верхней обвязкой, которая отличается от первой противоположной длиной.

Таким образом она как-бы перевязывает весь дом и не позволяет стенам разойтись или отодвинуться друг от друга.

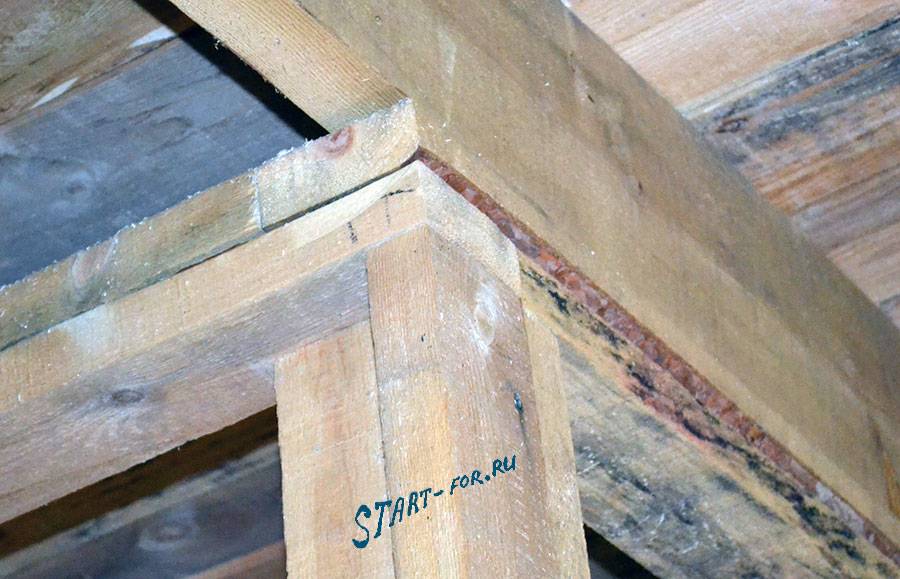

На фото видно, как я выполнял перевязки стен. Для себя необходимо помнить, что стыки обвязок необходимо разнести на расстояние как минимум две стойки.

Да и еще один момент, я в качестве утеплителя применял минеральную вату. Этот утеплитель требует пароизоляции изнутри дома, поэтому я заранее проложил полосу пароизоляции между верхними обвязками каркаса.

Я уже не помню откуда это я вычитал, но точно помню, что вата требует «зонт» над собой в виде пароизоляции. Еще я заложил полиэтилен в местах примыкания внутренних стен к наружным, чтобы также не мучится с обходом стоек.

Как делается сборка стен каркасного дома

Доброго времени суток уважаемые посетители и читатели блога!

Уже давно не писал новых статей на сайт, все занят строительством дома. Вот появилось немного свободного времени, я сразу решил рассказать, как я собирал стены своего дома.

В целом из этого материала вы узнаете, как осуществляется сборка стен каркасного дома по технологии платформа. Постараюсь изложить все максимально понятно, чтобы каждый кто решит строить подобным образом – сделал все правильно, и постройки радовали создателя в процессе эксплуатации.

Также в конце статьи вы найдете таблицу, с помощью которой можно выбрать необходимое сечение стоек каркаса в зависимости от типа строения.

По традиции план статьи:

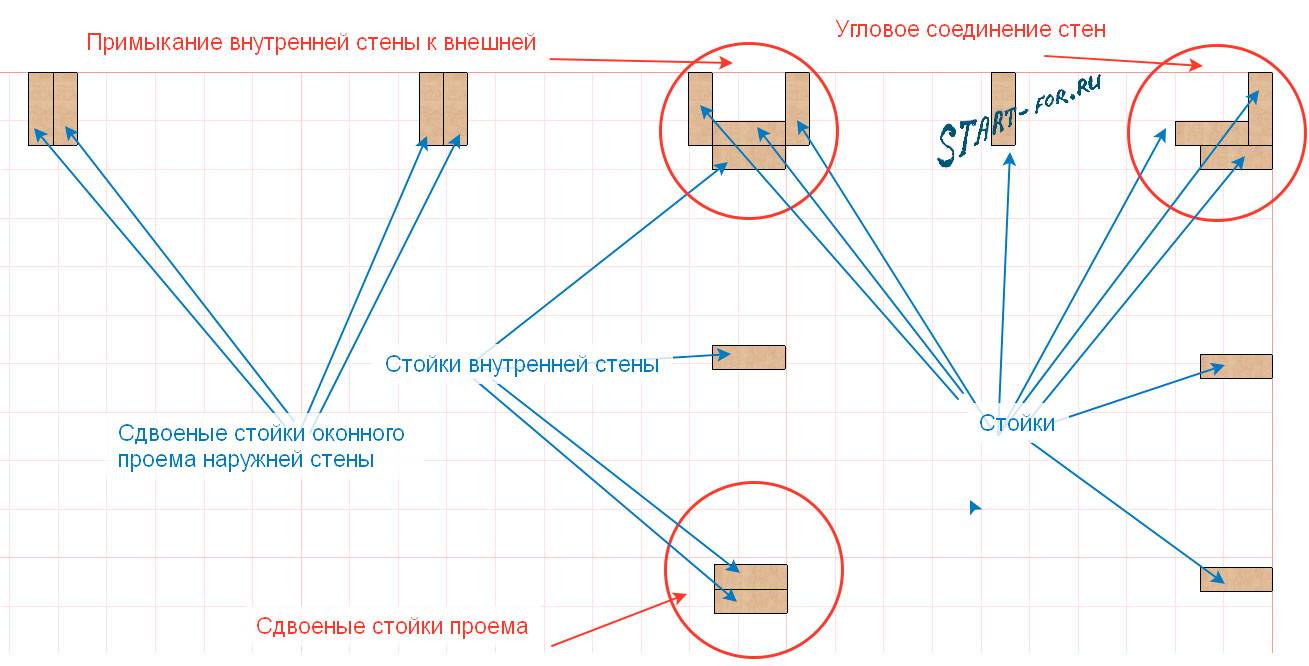

Составление плана расстановки стоек и расположения стен;
Раскладываем обвязку стен;

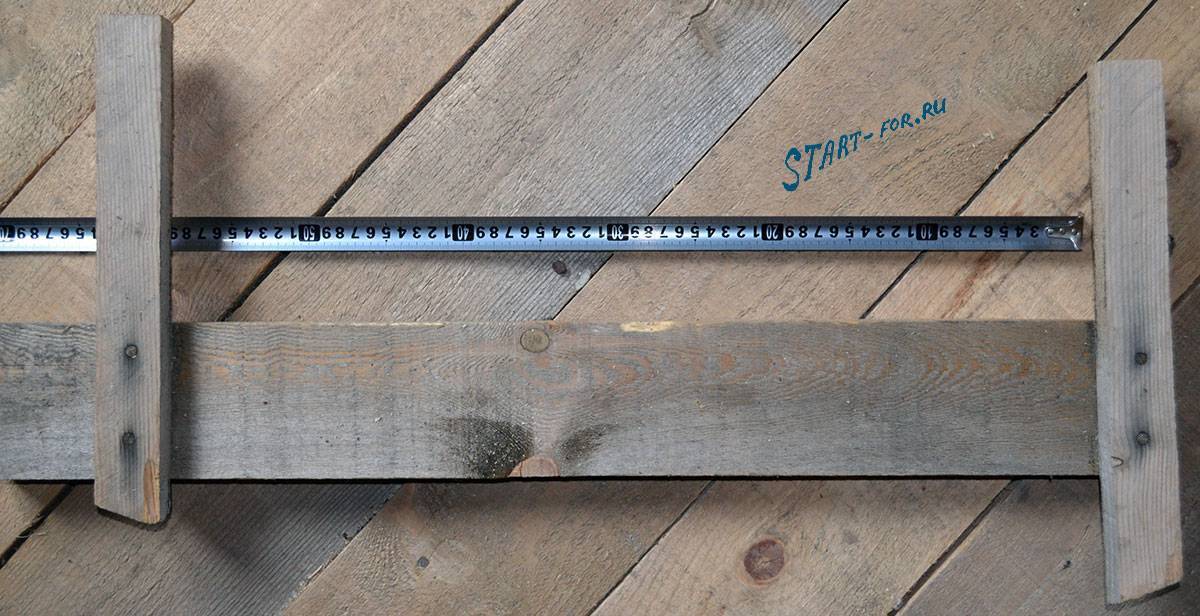

Разметка каркасных стен;
Подготовка деталей стен;
Сборка оконных и дверных проемов;
Сборка стен целиком;
Врезка укосин;

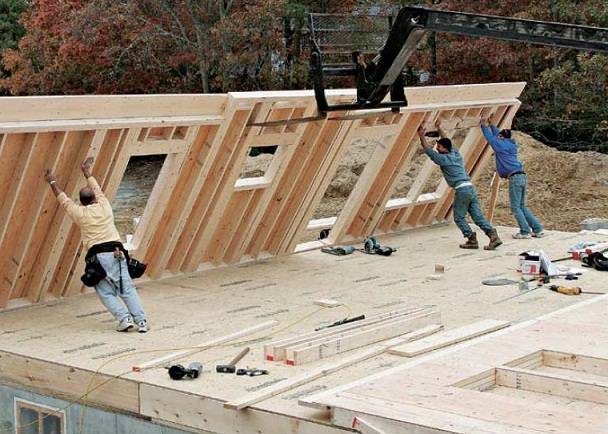

Подъем стен каркаса;

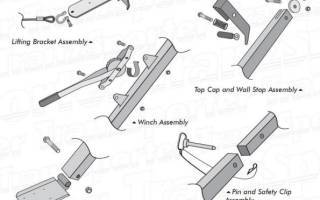

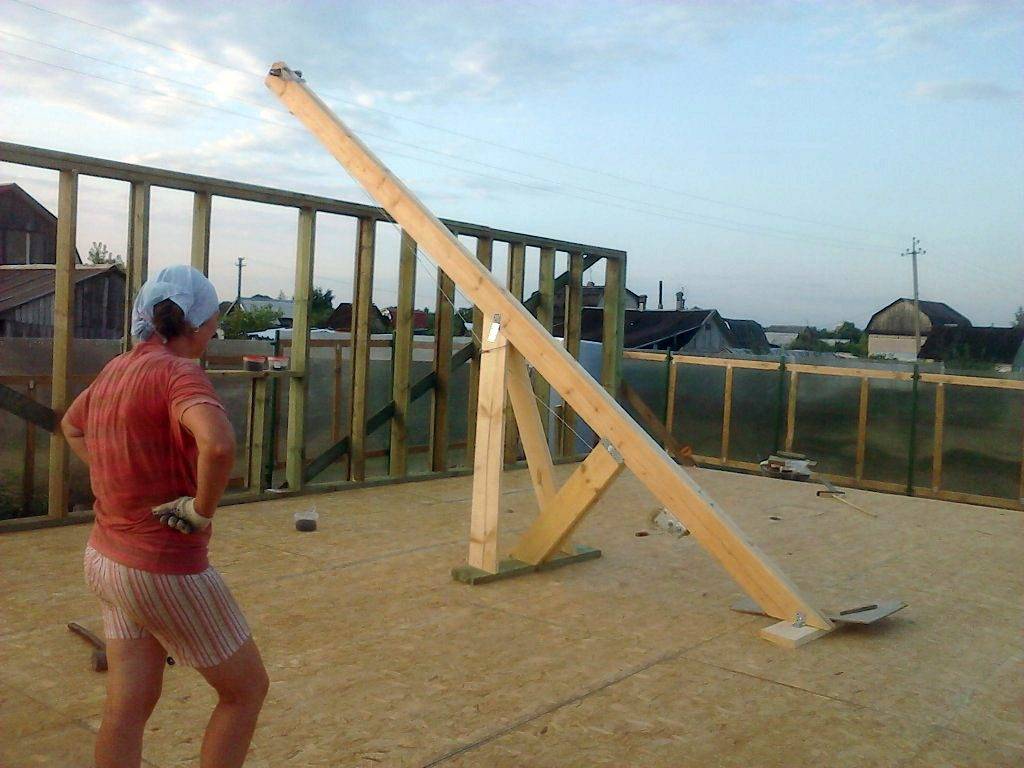

Схема сборки удочки для подъема стен;
Сборка и стыковка каркасных стен;
Выравнивание стен;
Расчет сечения стоек каркаса.

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

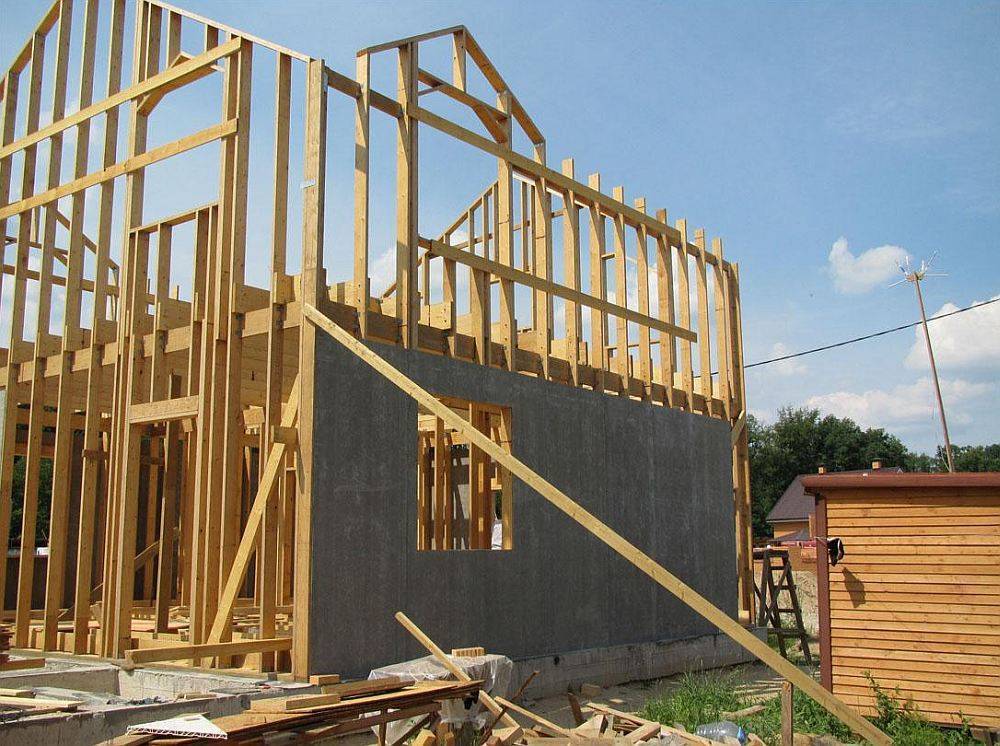

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

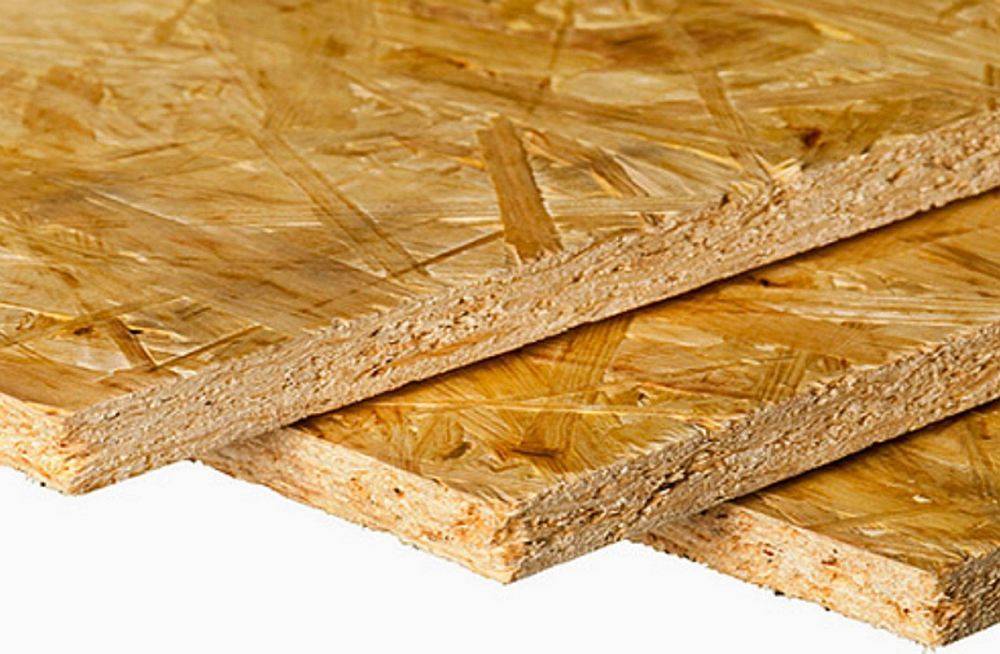

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

Оптимальное соотношение цены и качества.
Легко поддаются обработке – резке, сверлению, шлифовке.
Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
Не боятся грызунов.
Экологически безопасны. Не выделяют в воздух вредные вещества.
Пожаробезопасны, относятся к категории слабогорючих материалов.
Хорошо сохраняют тепло.
Имеют хорошую паропроницаемость, являются «дышащими».
При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

Большой вес.
Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
Экологически безопасный.
Плиты имеют малый вес.
Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

не боится низких температур;
легко поддается обработке;
высокая прочность на сжатие;
доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
Их стыки должны приходиться на середину каркасного бруса.
Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
Саморезы вкручивают с отступом от края плиты не менее 10 мм.
Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Возведение

Сначала необходимо сделать фундамент, так как в этом случае нагрузка на него небольшая, то подойдет обычный столбчатый фундамент с расстоянием между опорами 50-100 мм.

При создании каркасного дома, необходимо все его элементы делать из одинаковой древесины, иначе она будет иметь разные коэффициенты расширения, что может вызвать перекос здания.

Создание нижней обвязки

Делают ее из брусьев, которые укладывают по периметру здания. Между собой они соединяются без зазоров, при помощи соединения шип-паз.

Для фиксирования нижней обвязки, лучше всего использовать деревянные нагели, так как от соприкосновения с металлическим крепежом, деревянные конструкции начинают быстро гнить.

Установка вертикальных стоек

Высота указанных элементов будет зависть от высоты потолка в вашем будущем доме. Стойки должны быть установлены вертикально, после чего их фиксируют при помощи временных распорок. Сначала монтируют угловые стойки, перед этим на место их установки вставляют нагели и стойки насаживают на них.

Верхняя обвязка

После установки всех вертикальных стоек, монтируют верхнюю обвязку, при этом пазы верхних брусьев должны соответствовать нижней обвязке. При выполнении монтажа надо следить, чтобы все углы были прямыми.

Монтаж потолочных балок

Через каждые полметра, в соответствии с расположением вертикальных стоек, устанавливают потолочные балки и надежно их фиксируют;

Дополнительные опорные элементы. Их монтаж проводится в соответствии с проектом, в местах расположения внутренних перегородок. Это позволит обеспечить дополнительную поддержку потолочных балок и укрепить всю каркасную конструкцию.

Какой пол выбрать для пристройки

Если фундамент ленточного типа, можно выбрать для каркасной пристройки любой пол (деревянный, бетонный). Если же он столбчатый, то только деревянный.

Рассмотрим оба случая:

Бетонный. После заливки фундамента внутри бетонного прямоугольника выбирают грунт на 30-35 см. Далее в этот мини-котлован насыпают песок, а сверху – щебень или керамзит. Толщина слоя – 20 см. Поверх этой подушки устанавливается армированная решетка и заливается полноценная стяжка. Добиваются абсолютно ровной поверхности, после чего сверху делают укладку плитки, ламината или дерева.
Деревянный. Устанавливают массивные балки перекрытия сверху гидроизоляции, связывая их с фундаментом анкерами или другими креплениями. Далее на балки набивают лаги, утепляют их, а сверху стелют напольное покрытие.

Деревянные конструкции рекомендуется предварительно обрабатывать антисептиком во избежание разложения.

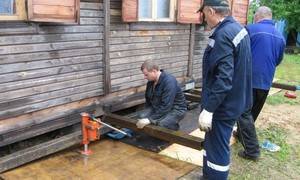

Как передвинуть каркасный дом

Теперь вы знаете, как поднять щитовой дом, но иногда возникает необходимость его перемещения. Например, в случае близкого расположения к границе участка, вне ваших законных владений, около газовой трубы и т. д.

С технологией лучше всего знакомы специальные компании по услугам передвижки домов и сооружений. Они закладывают новый фундамент высокого качества и на любое расстояние, без разборки и демонтажа, передвигают каркасно-щитовые здания. И если новая стройка занимает от месяца до трех, то передвижка готового дома требует нескольких суток или недель, а то и вовсе одного дня.

Итак, как передвинуть каркасный дом, пошаговая инструкция:

Убрать с полок и шкафов бьющиеся предметы, раскрыть межкомнатные двери.
Поднять все сооружение на полметра вверх и завести под каркасник рельсы.
Завести между домом и рельсами большое количество труб диаметром 57 мм.
Дом опоясать тросом, углы в местах стыка с тросом защитить уголком 10х10 см.
Винтовую сваю диаметр 102 мм с толщиной стенки 6 мм установить на двухметровую глубину, прикрепить монтажно-тяговый механизм, переставить рельсы и трубы.

На финальном этапе необходимо подложить гидроизоляционные материалы, вынуть трубы и спустить дом на новый фундамент.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность

Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами

Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

«в полдерева» и «в лапу»;
«ласточкин хвост»;
«коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов. Шаг стоек во многом зависит от заранее выбранного материала стен

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Таблица для расчета сечения стойки

Да я еще обещал привести таблицу для выбора необходимого сечения стойки, в зависимости от шага и высоты строения, пожалуйста:

Как видите я правильно выбрал доску, да и после постройки я убедился, что все верно, дом стоит прочно, даже без внутренней отделки. Недавно закончил черновой пол дома, так теперь полностью устранился эффект каркасного строения. Дом как-бы «замонолитился».

Ну что-же думаю пора заканчивать, думаю после прочтения статьи вас не будет пугать сборка стен каркасного дома, и вы сможете самостоятельно построить что-нибудь на своем участке, я же смог)))
