Как рассчитать свайное поле и что это такое? Инструкции

Выбор типа свай

Для строительства фундамента чаще всего применяют цельные железобетонные изделия, сечение которых равняется 300 х 300 мм. Такие опоры используют для возведения сооружений таких типов:

1. Много- и малоэтажных зданий.
2. Объектов промышленного типа.

Кроме того, упомянутые опоры приобретают, когда надо усилить свайное основание. Но для сооружения массивных строений в качестве стержней иногда используют изделия сечением 400 х 400 мм. Если пол на свайном фундаменте будет сделан из пиломатериалов, то рекомендуется применять сваи, габариты которых составляют 250 х 250 мм.

Стержни квадратного сечения чаще всего применяют в процессе строительства зданий, размещенных на таких типах почвы:

• пучинистых (грунт, расширяющийся зимой, поэтому он сильно давит на фундамент в холодное время года);
• торфяниках;
• заболоченных и илистых почвах;
• на участках, где грунт подвергается сдвигам в горизонтальном направлении.

Иногда свайное поле строители организовывают из составных изделий, если на участке низкоплотная и влажная почва толщиной свыше 10 см. В этом случае длины сплошных стержней для возведения надежного фундамента попросту не хватит. Мастера делают даже соединенные опоры, которые погружают в почву на 20-метровую глубину.

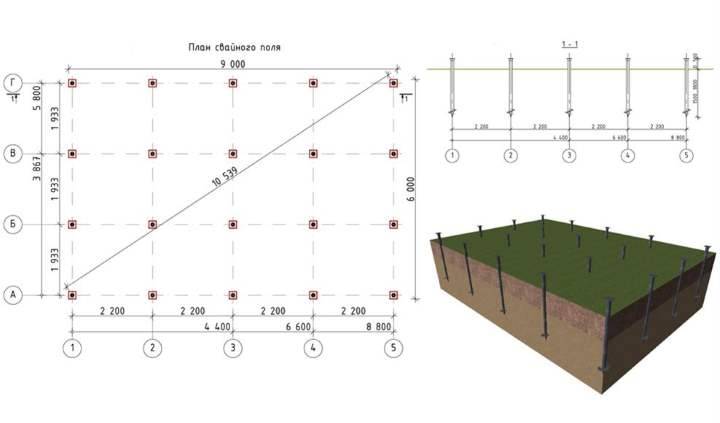

Разметка свайного поля

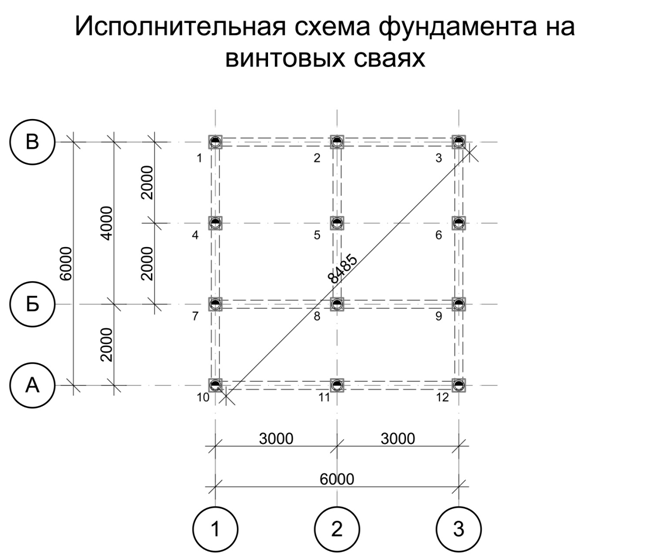

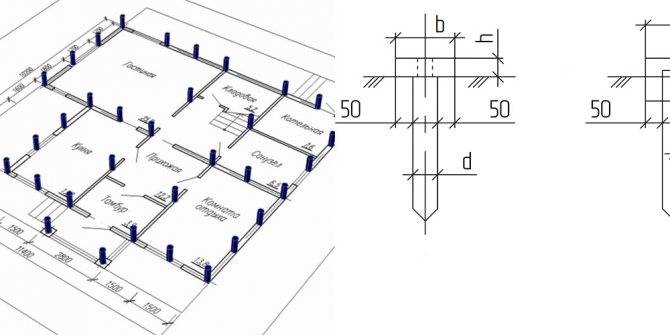

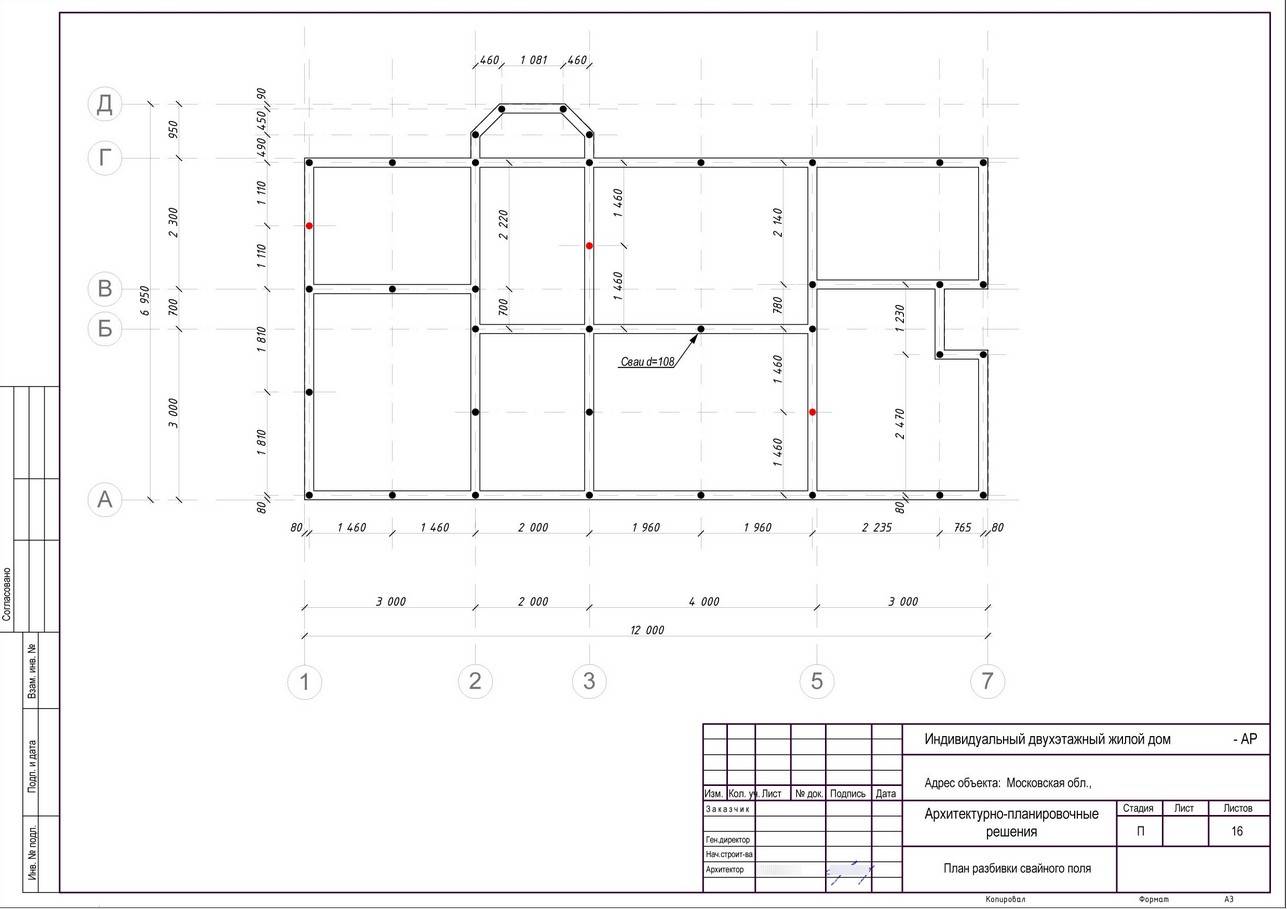

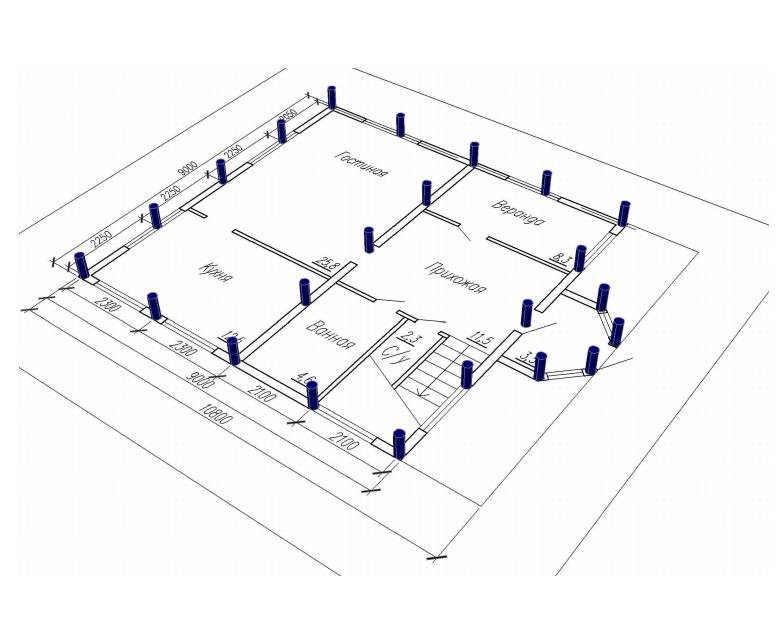

Схема разметки свайного поля.

Необходимые инструменты:

• две рулетки для измерений;
• разметочные колышки (по количеству свай);
• шнур;
• лазерный уровень.

Разметка свайного поля будет проводиться для прямоугольного фундамента. Исследуйте грунт для подбора необходимой длины, количества и диаметра свайных основ. Составьте план поля на бумаге с точными размерами, длинами диагоналей и расстояниями между сваями

В связи с тем, что примером была взята прямоугольная форма, очень важно, чтобы диагонали были одинаковыми и фундамент обладал прямыми углами

Поставьте первый размерный колышек. Отмерьте длину первой стороны и установите второй. Далее с помощью рулеток отмерьте расстояние других сторон и установите колышки.

Натяните между колышками шнур и, не отходя от плана, установите размерные колышки между угловыми сваями. Помните, что работы по монтажу фундамента проводятся, начиная с угловых свай и только потом внутренних.

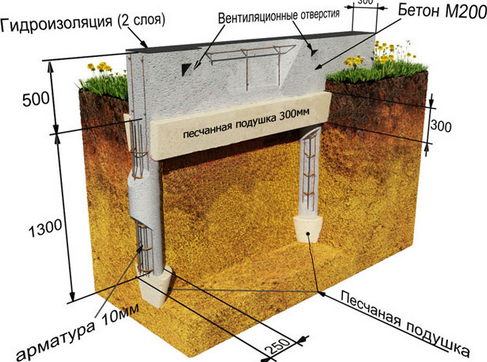

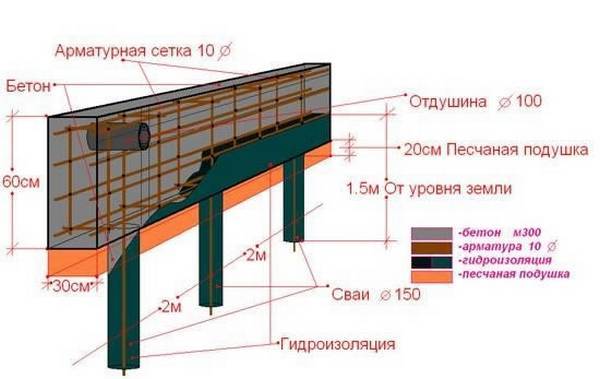

Свайно-ростверковый фундамент

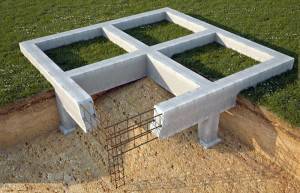

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях  ростверком может служить деревянный брус, который закрепляют анкерными болтами.

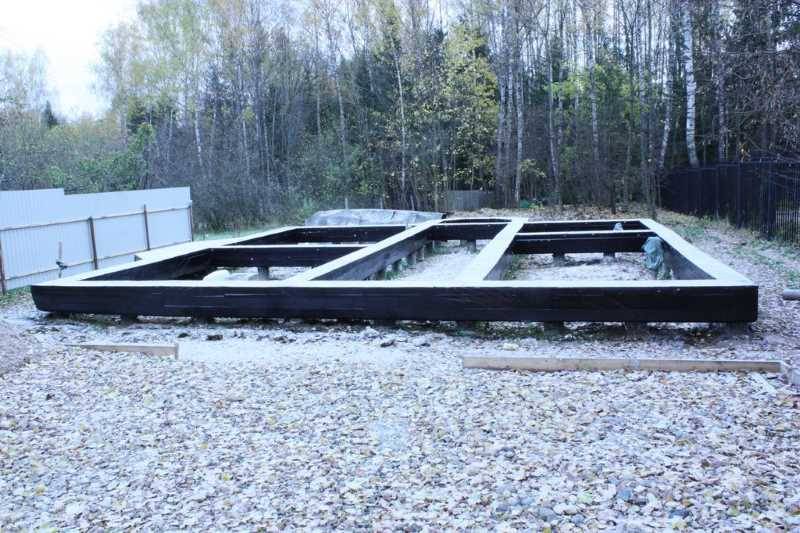

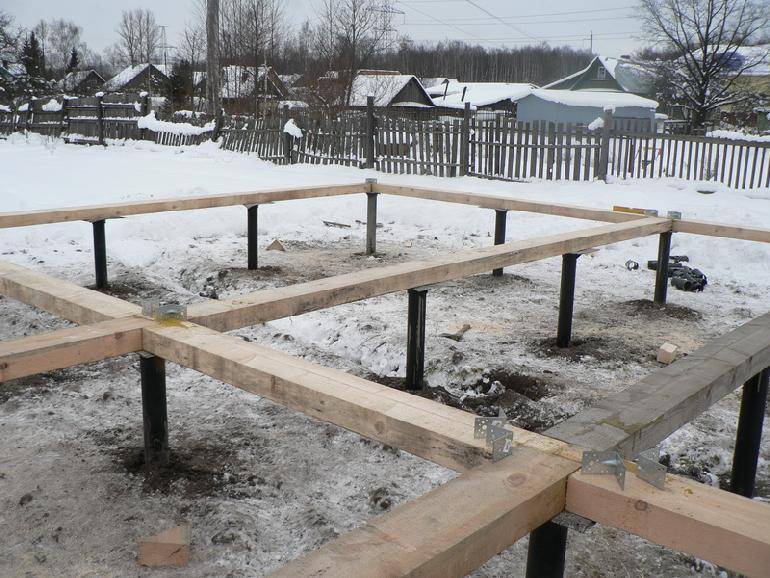

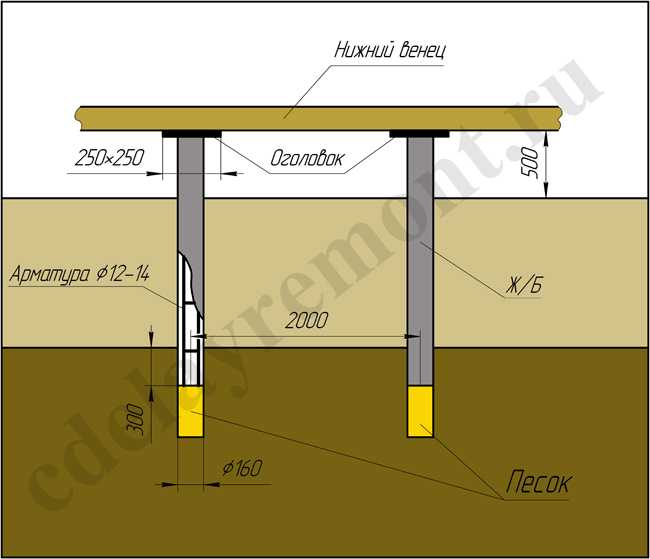

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

• доступная цена;
• возможность установки своими руками;
• быстрота монтажа;
• надежность — почти не дает усадки.

Минусы конструкции:

• строгий расчет ростверка свайного фундамента;
• используется только под легкие постройки;
• влияние коррозии на стальную часть.

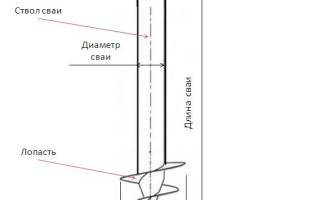

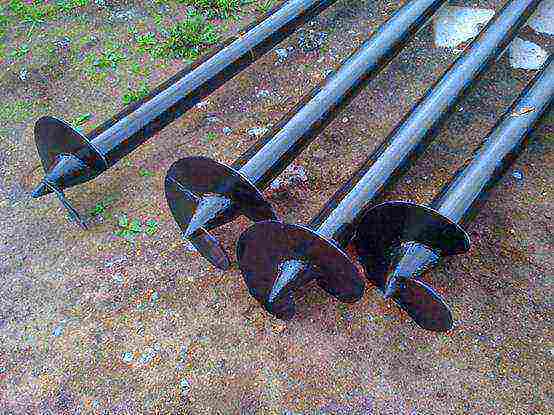

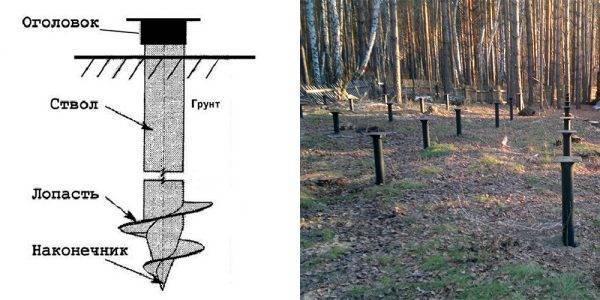

Винтовые сваи для разных типов грунта

Плюсы и минусы свайно-винтового фундамента

Свайные фундаменты принципиально отличаются от ленточных и плитных тем, что каждая свая передает на грунт сосредоточенную нагрузку в отдельной точке. А свайно-винтовой фундамент в свою очередь отличается от свайно-забивного из железобетонных свай тем, что:

• Сваи – металлические трубы, гораздо хуже железобетона сопротивляющиеся изгибу.
• Металлические сваи в грунте подвержены коррозии.
• Заворачивание винтовых свай, в отличие от вбивания забивных, не уплотняет, а разрыхляет грунт.

Вследствие указанных факторов качество свайно-винтового фундамента очень сильно зависит от свойств подстилающего грунта. Идеальная «подушка» под винтовой фундамент – мощный сухой суглинок или слегка увлажненный аллювий, песок с включениями мелкой гальки. В последнем случае винт сваи при вкручивании толкает перед собой все более расширяющийся и уплотняющийся конус грунта. Из него при этом выжимается вода, а мелкие частички глины, всегда присутствующие в аллювии, цементируют его. В конце концов конус грунта приобретает прочность бетона, а конусы отдельных свай в глубине смыкаются. Свая заклинивается намертво, так, что ее легче свернуть в штопор, чем дальше завернуть или вывернуть; прочнейший фундамент теперь готов фактически без нулевого цикла.

Беседка с купальней на винтовых сваях

В плодородных многослойных грунтах большей части РФ свая фундамента работает по-иному. Как – разберем ниже, а пока укажем плюсы и минусы винтовых свай в России, за исключением горных районов и зоны вечной мерзлоты:

1. Не требуется планировка площадки и оборудование подъездных путей к ней – плюс.
2. Строительство не привязано к сезону, погодным/природным условиям и географическому положению объекта; сваи можно заворачивать и в болото, и в вечную мерзлоту – плюс.
3. Трудозатраты на устройство свайно-винтового фундамента на порядок и более меньше, чем любого другого; его можно собрать за 1-3 рабочих смены – плюс.
4. Не нужно ждать усадки фундамента, строительство можно начинать сразу после его монтажа – плюс.
5. Пристройки к основному зданию можно делать, не опасаясь усадки их фундаментов относительно старого – плюс.
6. Строительство возможно в зоне развитых подземных коммуникаций – плюс.
7. С применением промышленных методов сборки и в сочетании с железобетонным ленточным свайно-винтовой фундамент позволяет вести строительство на самых слабых грунтах, вплоть до плывунов – плюс.
8. Те же промышленные технологии строительства позволяют извлекать сваи из грунта для повторного использования – плюс.
9. Ограниченный срок службы: в увлажненных грунтах с химической реакцией, отличной от нейтральной, металлические сваи служат 50-60 лет; бурозабивные (см. далее) до 100-120 лет – минус.
10. Ограниченная свойствами грунта несущая способность: капитальное многоэтажное строительство на свайно-винтовых фундаментах невозможно – минус.
11. Свайно-винтовые фундаменты для жилых строений долговременного пользования на единицу несомой нагрузки от здания оказываются на 10-30% дороже свайно-забивных или ленточных – минус.
12. Устройство подвального помещения невозможно, т.к. нарушается взаимодействие свай с грунтом – минус.
13. Попадание текучей воды в подпол здания недопустимо, поэтому требуется достаточно сложная отделка цоколя и отмостка – минус.
14. Монтаж фундамента требует предварительных геологических исследований на месте строительства и достаточно сложных и трудоемких расчетов. Если для ленточных фундаментов можно разработать типовые проекты, то каждый свайно-винтовой проектируется индивидуально – минус.

В индивидуальном строительстве плюсы свайно-винтового фундамента безусловно оттесняют его минусы в следующих случаях:

• Временные легкие жилые дома. Скажем, берем недорогую посильную ипотеку на сборно-щитовой домик, а рядом понемногу строим сами капитальный особняк.
• Деревянные бани: надежная изоляция пола от грунта дает и от металлической печки достаточно легкий и мягкий пар.
• Хозпостройки, навесы, шпалеры.
• Заборы.
• Распашные ворота.

Столбы раздвижных ворот из винтовых свай делать не следует: под механизм все равно нужно основательное бетонирование, а его усадка в дальнейшем приведет к перекашиванию створки; также сваи неважно держат регулярные знакопеременные нагрузки при ее выдвижении/задвигании. Не очень подходят свайно-винтовые фундаменты и под гаражи; для въезда-выезда придется делать пандус высотой около 0,5 м, что неудобно, отнимает место на участке, усложняет и удорожает работу

Исключение – сварные металлические гаражи, но их эстетика всем известна.

Расчет ростверка

Расчет ростверка свайного фундамента выполняется примерно так же, как и вычисления для ленточного типа опорной части дома. Чтобы рассчитать ширину ленты потребуется воспользоваться формулой:

В = М/L*R, где

B — необходимая ширина ростверка;

М — масса дома (за вычетом массы свай);

L — длина ростверка;

R — несущая способность грунта (слоя у поверхности).

Этот расчет подойдет для ленты, расположенной непосредственно на земле или с небольшим заглублением. Для висячего ростверка расчет будет более сложным, выполнять его самостоятельно проблематично.

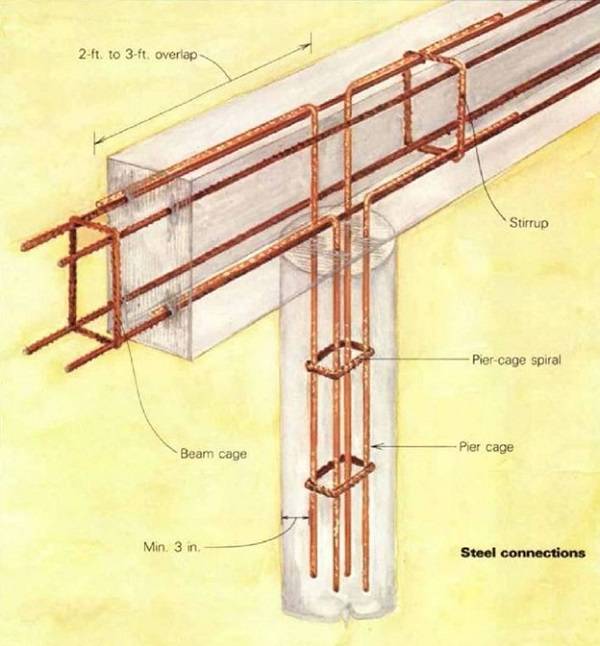

Армирование ростверка

Подобрав ширину ростверка буронабивного фундамента, необходимо грамотно его армировать. Можно использовать требования к стальным стержням из СП «63.133301.2012».

В качестве материала для армирования выбирают пруты класса А400 (Alll). Максимально допустимый диаметр рабочих прутов — 40 мм. Минимальные значения приведены в таблице.

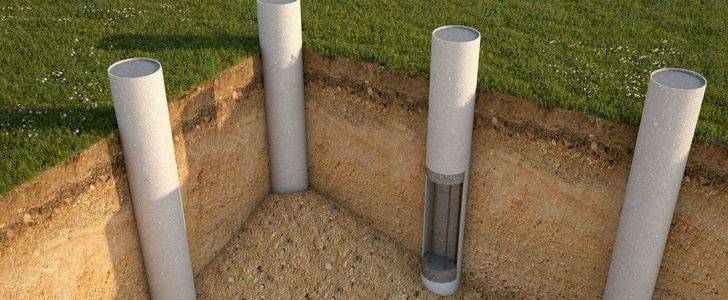

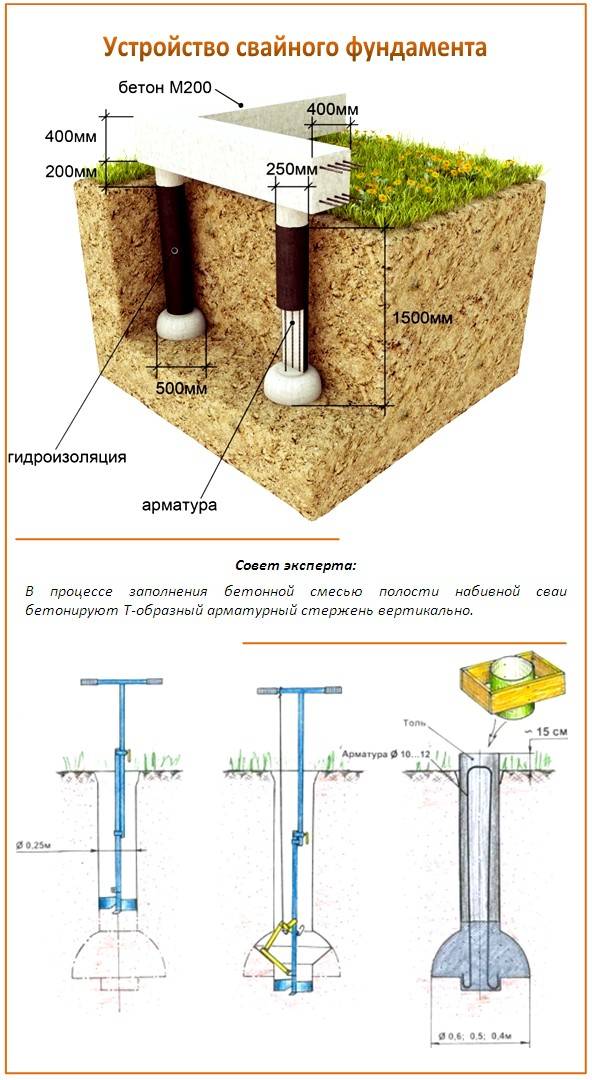

Пример расчета свайного буронабивного фундамента

Исходные данные для расчета:

• одноэтажный кирпичный дом с мансардой, толщина стены 380 мм;
• размеры в плане 7 на 9 метров, внутренних несущих стен нет (только перегородки), высота этажа 3 м;
• кровля стропильная мансардная с покрытием из металлочерепицы;
• грунты на участке — полутвердая глина с коэффициентом пористости 0,6, залегает на 3 м, R = 72 т/м2, fin = 3,5 т/м2 (взято значение для глубины 1 м).

Сбор нагрузок удобнее выполнять в табличной форме. Необходимо не забывать коэффициенты по надежности.

Ростверк предварительно принимаем шириной 0,4 м и высотой 0,5 м. Длина буронабивной сваи предварительно — 3 м, сечение диаметром 40 см, устанавливаются с шагом 1,5 м.

Количество свай = 32 м (L, длина ростверка)/1,5 м (шаг свай) +1 = 22 шт. (округляем до целых в меньшую сторону). S = 3,14*0,42/4 (формула площади через диаметр, см. ранее) = 0,126 м2.

Масса ростверка: 0,4м *0,5 м *32 м (длина) *2500 кг/м3 (плотность ж/б)* 1,3 (коэффициент) = 20800 кг.

Масса свай: 22 шт.*3 м *0,126 м2 *2500 кг/м3 *1,3 = 27030 кг.

Суммарная масса всего дома = 235830 кг = 236 т.

Нагрузка на погонный метр = Q = 236 т/32 м = 7,36 т/м.

Наиболее популярный тип основания для частного дома

Когда речь идет о строительстве своими руками, то большинство собственников отдают предпочтение ленточному фундаменту в силу его надежности и долговечности.

Как правило, для возведения домов на неустойчивых и переувлажненных грунтах, ленту необходимо закладывать ниже линии промерзания, что приводит к большим трудовым и финансовым затратам.

Свайный фундамент, в свою очередь, решает эту проблему, но опоры сами по себе способны выдержать вес легковесных конструкций, максимум – каркасных построек и малоэтажных домов из пеноблоков.

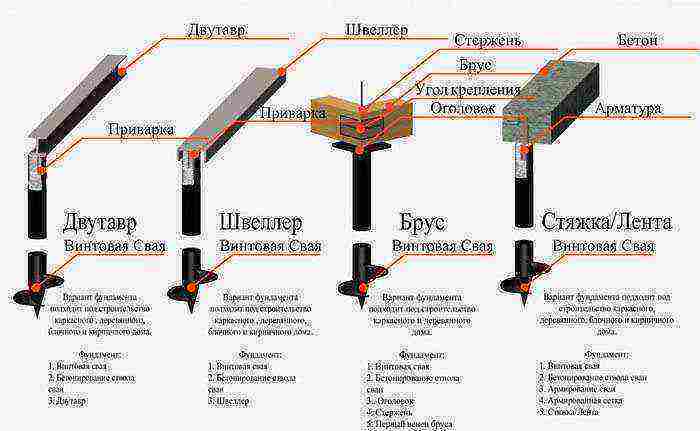

Типы свайно-ростверкового основания, которые можно построить своим силами:

1. На винтовых сваях.
2. На буронабивных сваях.
3. С ленточным ростверком (монолитным или блочным).
4. С деревянным ростверком.
5. С обвязкой металлически профилем.

Троим строителям под силу вкрутить винтовую сваю небольшого диаметра и высоты, но такая опорная конструкция отличается ограниченной несущей способностью.

Она подходит для строительства:

• гаражей,
• ограждений,
• бань,
• террас,
• легковесных построек.

Для надежности будущего сооружения целесообразно использовать винтовые сваи с большими габаритами, но тогда придется нанимать спецтехнику или редукторные установки для ввинчивания стержней. Поэтому для домашнего строительства большинство собственников решают сами устраивать буронабивные сваи с ростверком.

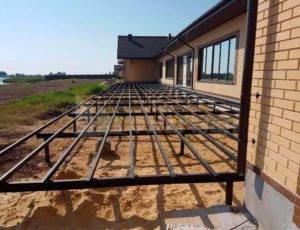

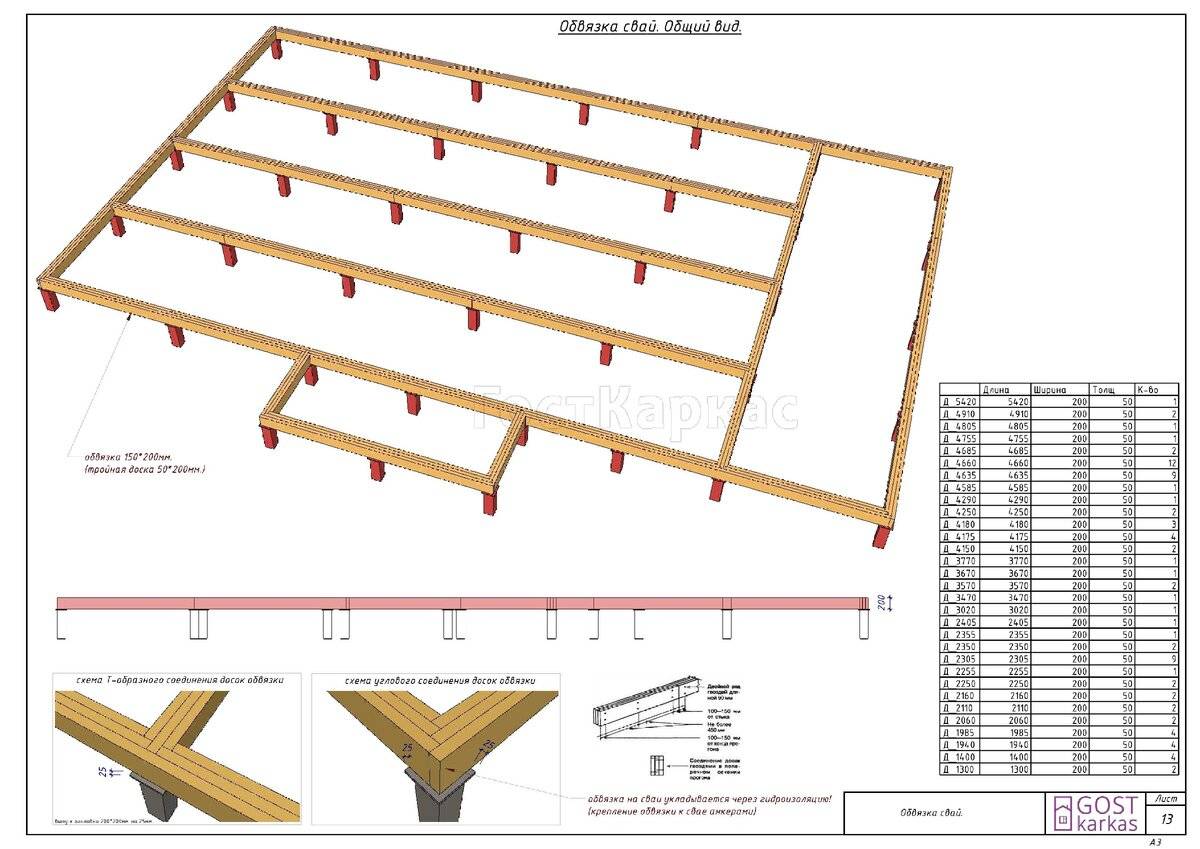

Обвязку можно делать из брусьев, металла или выбрать ленточный тип. Дерево отличается небольшим сроком службы и низкой прочностью, поэтому подходит для нетяжелых деревянных построек.

Для работы с металлическим профилем нужно уметь управляться со сварочным аппаратом. Исходя из вышесказанного, ленточный ростверк – самый простой тип обвязки, который можно сделать без привлечения наемных работников.

Расчет свайного фундамента

Выяснить, сколько именно нужно винтовых свай для фундамента, можно только после суммирования будущих нагрузок. Ниже приведено подробное руководство. Но следует знать, что учитывать надо не только основные строительные конструкции, но и отделочные материалы. Значительным весом обладают дверные и оконные блоки, инженерные коммуникации. Надо добавить вес мебели, крупной бытовой техники, котельного и другого оборудования.

Итоговый результат зависит от типа покрытия кровли, дополнительного оборудования

Калькулятор расчета суммарной нагрузки, оказываемой на свайно-винтовой фундамент

Далее приведены примечания к программе расчета:

• Площадь перегородок и внешних стен можно подсчитать лично. Для этого используют имеющиеся чертежи. Более точными получатся данные, если вычесть площадь дверных и оконных блоков. Если этого не делать, прочность фундамента будет создана с запасом. На этом этапе в соответствующей графе калькулятора выбирают основной материал строительных конструкций.
• Сведения о площади этажей пригодятся для расчета массы перекрытий. Здесь также указывают материал с учетом армирования, других важных деталей из открывающегося в соответствующем пункте списка. Следует вычесть пустые участки для монтажа лестничных маршей.
• Далее выбирают тип кровельного покрытия. Если нет определенного варианта, отмечают материалы, близкие по весу. Так, например, покрытие рубероидом будет примерно равно по весу мягкой битумной кровле при одинаковом количестве слоев. Вес стропильной системы добавляется программой автоматически с учетом сделанного выбора.
• В холодную пору года значительный вес способна создать снеговая нагрузка. Для точности необходимо отметить угол наклона скатов по отношению к горизонтали.

Карта осадков, определяющая вес снегового покрова

• Указанные на рисунке данные (нагрузки в кг на м. кв.) заносить в калькулятор не надо. Достаточно указать зону, в которой будет построен объект недвижимости.
• Масса ростверка из дерева незначительна, поэтому ее учитываю при расчетах, увеличивая размеры соответствующих стен. Если для обвязки свайного фундамента применяют металлический швеллер, иные тяжелые материалы, требуется отдельное вычисление.

После проверки данных нажимают виртуальную клавишу подтверждения. Расчет выполняется быстро, без дополнительного вмешательства со стороны пользователя. Чтобы узнать, хватит ли прочности опор, полученное значение делят на несущую способность единичной детали (НС), которая вычислена заранее.

Допустим, что для каркасного дома получилось количество свай, равное 17. Это еще не итоговый результат. С помощью чертежа с контуром здания и стенами выполняют распределение опорных точек. Их устанавливают в местах сопряжения ограждающих конструкций, в углах. На прямых отрезках строительных конструкций устанавливают сваи с шагом не более 300 см.

Если расчет сделать с запасом, не понадобится усиление буроинъекционными технологиями «слабого» фундамента

Приведенный выше расчет используют для проектирования капитальных строений. Небольшие пристройки, заборы и другие легкие сооружения можно возводить на менее прочных основаниях. Но надо помнить, что понадобятся отдельные опоры под тяжелое технологическое оборудование. Аналогичное дополнительное укрепление устанавливают под колонну, удерживающую большой вес, другие ответственные элементы силового каркаса.

При сложном рельефе местности и на крутых склонах перепад высот может быть слишком большой. В некоторых случаях понадобятся сваи разной длины. Их ввинчивают так, чтобы остался запас от расчетной высоты от 30 до 60 см. Излишки помечают с применением нивелира, обрезают по одному уровню. Далее закрепляют оголовки, устанавливают ростверк в соответствии с выбранным вариантом.

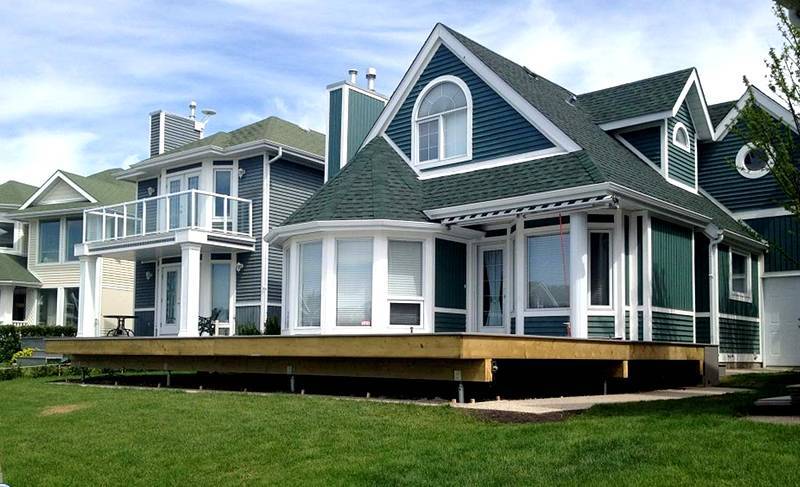

Загородный дом на винтовых сваях

Watch this video on YouTube

Установка свайного поля

После выполнения всех работ по проектированию и последующему закреплению точек свайного поля на участке, вы можете переходить к монтажу.

На практике сваи располагают в форме нескольких фигур:

1. Свайный куст – малое число свай, расположенных рядом. Ростверк в таком случае может иметь соотношение сторон 1:5. Оптимальный вариант для высоких конструкций, колонн.
2. Свайная полоса – опоры располагаются в ряд. Подходят для вытянутых стен.
3. Свайное поле – большое число свай, равномерно распределенных на площадке. Для зданий жилого и промышленного комплекса.

Перед работой необходимо доставить на объект всю необходимую технику. Обязательно иметь в распоряжении достаточное количество свай необходимых характеристик. Перед закладкой опор выполняется вертикальная планировка пятна застройки.

Если выбранные вами сваи винтовые, то их можно «вкрутить» собственными силами с помощью специальных приспособлений для такой работы.

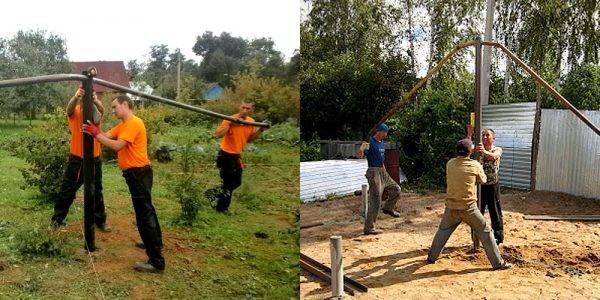

Закрутка сваи вручную

Для погружения железобетонных свай применяют копровую машину. В данном случае работа включает в себя следующие этапы:

1. Машина устанавливается в месте битья свая, к ней подтаскивается свая.
2. После строповки сваи, ее выводят в вертикальное положение. Соблюдение вертикальности обеспечивает прочность конструкции и снижает риск разрушения сваи и работе копра.
3. После стыковки со сваебойным молотом, начинается забивка сваи в грунт до необходимой глубины. В проекте закладывается ориентировочный отказ сваи – глубина, при которой она перестает входит в землю.
4. После забивки всех опор проводят их выравнивание до установленной высоты. Чаще всего это выполняют рабочие с помощью отбойных молотков.

При закладке на каждое свайное поле должен быть разработан чертеж. Этот документ служит своеобразной инструкцией по проведению всего комплекса работ. Следование указанным расчетам гарантирует выход на проектируемые показатели всего строения

Поэтому особенно важно правильно осуществить установку свайного поля

Монтаж свай

Чтобы читатель мог заранее оценить свои силы и возможности, расскажем прежде о способах установки винтовых свай. В легких грунтах сваи длиной до 5 м можно заворачивать вручную. Для этого необходимы 3 человека: двое физически крепких и выносливых, а третий внимательный и с точным глазомером:

Ручным буром делают реперную скважину глубиной не менее 1,2 м.
Сваю вставляют в репер и отвесом выравнивают по вертикали.
В технологические отверстия сваи продевают лом, а на его концы надевают отрезки трубы большего диаметра одинаковой длины не менее 5-6 м

Охватывать сваю хомутом с проушинами и пристраивать ворот сбоку нельзя, иначе сваю неминуемо перекосит! Ось сваи и ось ворота должны пересекаться!
Сваю осторожно заворачивают, пока она не упрется в дно репера.
Окончательно выверяют вертикальность сваи, поджимая ее плечами и руками.
Заворачивают на штатную глубину; наблюдающий непрерывно контролирует вертикальность и подает команды буровикам, кому сильнее налечь, в какую сторону подать.. Допустимый перекос сваи длиной 5 м – 2 градуса. Чтобы закрутить ее с такой точностью на глазок, нужен довольно приличный опыт слаженной бригады

Особенно опасен случай, когда свая пойдет «не по резьбе», выровнять такую практически невозможно, а вывернуть обратно удается только с глубины не более 1,5 м в супеси или подзоле. Поэтому имеет смысл, прежде чем браться за фундамент, потренироваться где-то на задворках

Чтобы закрутить ее с такой точностью на глазок, нужен довольно приличный опыт слаженной бригады. Особенно опасен случай, когда свая пойдет «не по резьбе», выровнять такую практически невозможно, а вывернуть обратно удается только с глубины не более 1,5 м в супеси или подзоле. Поэтому имеет смысл, прежде чем браться за фундамент, потренироваться где-то на задворках

Допустимый перекос сваи длиной 5 м – 2 градуса. Чтобы закрутить ее с такой точностью на глазок, нужен довольно приличный опыт слаженной бригады. Особенно опасен случай, когда свая пойдет «не по резьбе», выровнять такую практически невозможно, а вывернуть обратно удается только с глубины не более 1,5 м в супеси или подзоле. Поэтому имеет смысл, прежде чем браться за фундамент, потренироваться где-то на задворках.

Заворачивание винтовой сваи мини-экскаватором

Механическим способом сваи в индивидуальном строительстве заворачивают чаще всего мини-экскаватором со сваезаворачивателем, см. рис. Аренда или наем вместе с оператором такой машины стоят в несколько раз дешевле, чем «большой» спецтехники, а в обычные российские грунты он вгоняет сваю длиной до 12 м и диаметром до 159 мм. На заворачивание одной уходит 3-10 мин., смотря по грунту; вертикальность получается автоматически. Бортовая электроника некоторых моделей «мини-эков» может сопрягаться с лазерным нивелиром, так что и верхушки свай выйдут сразу в одну плоскость. В общем, оптимальный вариант.

Основные правила расчетов

Выполнение расчетов – это один из важных этапов, от которого зависит прочность и надежность будущей конструкции. Однако, несмотря на такую ответственность, рассчитать шаг между опорами свайно-винтового фундамента может каждый, принимая за основу советы и рекомендации опытных мастеров.

Выполняя расчеты расстояния между сваями, следует учитывать несколько факторов.

Форма основания

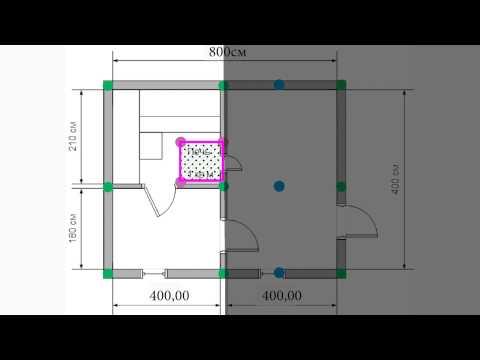

Чтобы равномерно распределить нагрузку строения на опоры, необходимо правильно расположить их на участке. Сваи в обязательном порядке должны быть в следующих местах:

• Под каждым углом.
• На пересечении несущих стен и перегородок внутри строения.
• У входной части.
• Под печной конструкцией или камином.

Предполагаемая нагрузка на фундамент

Для определения нагрузки на свайно-винтовое основание необходимо знать следующие показатели:

• Тип и масса строительных материалов, которые будут использоваться для возведения стен.
• Вес перекрытий, включая пол и потолок.
• Характеристики материалов, из которых планируется строительство каркаса кровли, а также кровельного материала.
• Количество людей, которые будут проживать в доме, и меблировка помещения.
• Примерная нагрузка от снежного покрова на кровлю, определяющаяся по климатическим условиям региона.

Определение нагрузки на фундамент

Помимо этого нужно учитывать длину балок ростверка, очень важно, чтобы балка обоими концами опиралась на оголовок сваи. Этот вопрос особенно актуален при строительстве каркасных или брусовых домов на свайно-винтовом фундаменте

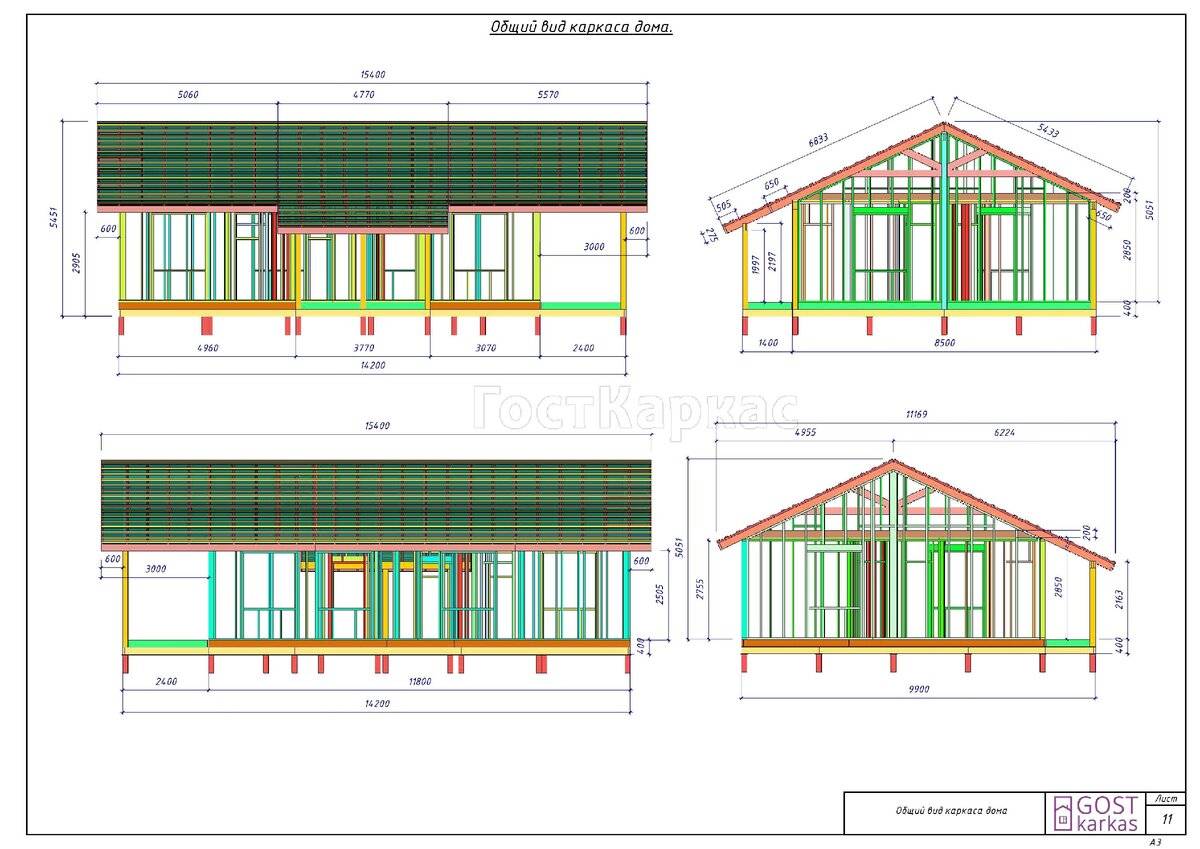

Ранее мы писали как построить каркасный дом на винтовых сваях.

Для получения конечного результата полученное значение умножают на коэффициент запаса прочности, равный 1,2-1,3.

Особенности грунта на участке

Характеристики грунта являются одним из важных факторов при расчете расстояния между винтовыми опорами. От несущей способности почвы зависит расстояние между сваями и их количество. На слабом неустойчивом грунте рекомендуется устанавливать больше опор, следовательно, шаг размещения уменьшается. Процесс изучения почвы предполагает бурение скважин в нескольких местах и дальнейшее изучение вынутого грунта

Очень важно выяснить наличие водонасыщенных слоев, так как вода существенно снижает несущие характеристики грунта. Кроме того следует определить тип грунта, качественная фиксация сваи возможна только в жестких породах, например, в твердой глине, песчаная почва хорошего результата не дает

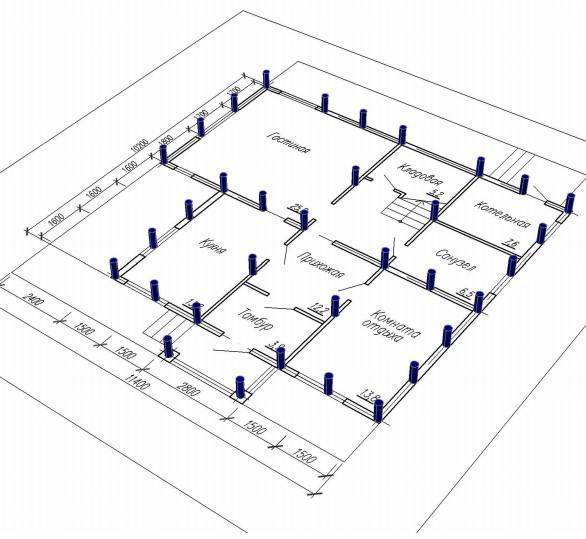

Расстояние между винтовыми сваями под фундаменты со сложным контуром

При монтаже винтовых фундаментов со сложным контуром ( с большим количеством углов под эркеры ) под каждый угол следует устанавливать винтовую сваю.

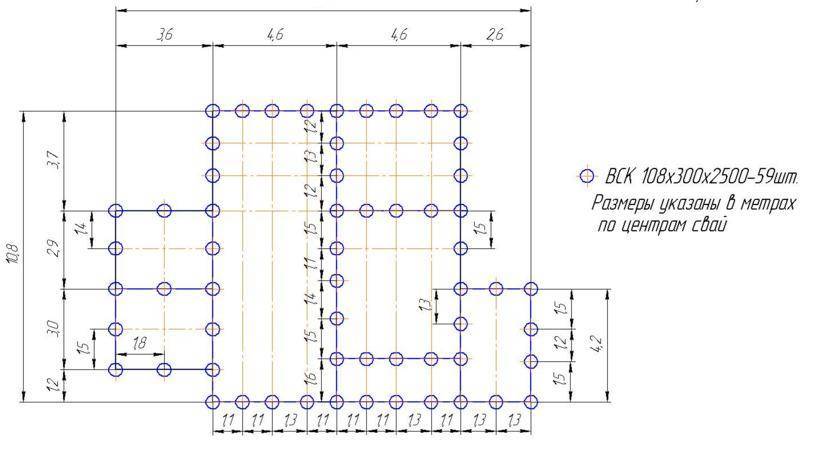

Винтовой фундамент для дома с эркером

Такой способ монтажа сохраняет целостность конструкции и равномерно распределяет нагрузку по всей площади фундамента. Независимо от размеров крыльца под выступающие части обязательно устанавливаются сваи. Это не даст не желательных просадок в дальнейшей эксплуатации строения.

Особенно необходимо устанавливать сваи под каждый угол при монтаже швеллера на них. Расстояние между промежуточными сваями не должно превышать трех метров.

Получить консультацию и заказать фундамент можно позвонив нам по телефону 981-84-08

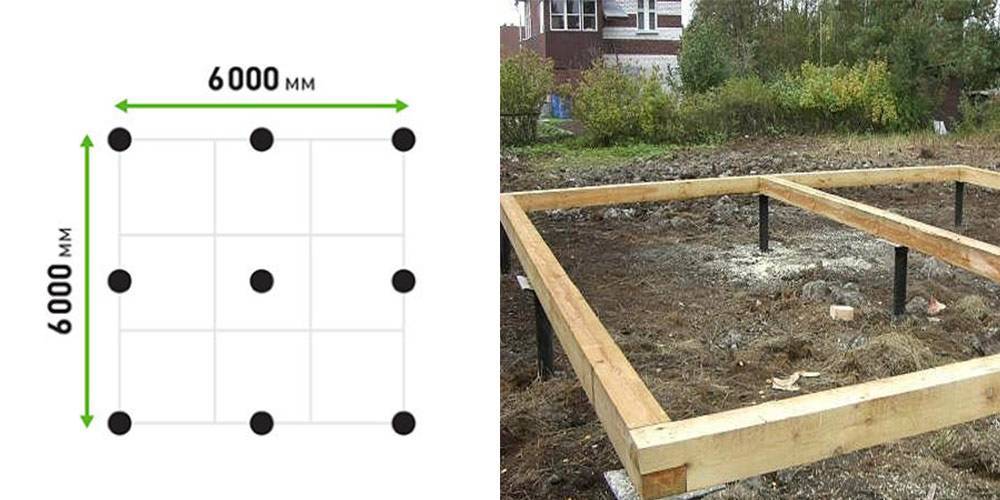

Шаг винтовых свай

Как видно из вышеперечисленного шаг между винтовыми сваями выбирается исходя из необходимых требований к каждой конструкции

Но важно учесть, что три метра между сваями это крайнее расстояние. При устройстве заборов на основе винтовых свай шаг между сваями берется произвольный, при условии

что сваи не испытывают больших нагрузок в процессе эксплуатации. К примеру сетка «рабица» и тому подобные легкие материалы.

Расстояние между винтовыми сваями

Какое расстояние между винтовыми сваями оставлять? Выбрать необходимый шаг не сложно, особенно для легких дачных построек таких как каркасные дома, пользующихся все большей популярностью в последнее время

важно учитывать, необходимо что бы все части конструкции постройки опирались на свои точки распределения веса. Не должно когда часть элементов конструкции строения «повисает» в воздухе и не опирается на предназначенную точку на винтовой свае

Следовательно другие сваи будут испытывать усиленную критическую нагрузку, что в свою очередь возможно может привести к негативным последствиям. Устраивать постройку на свайном фундаменте нужно так, что бы вес располагался равномерно, если особенности конструкции или дефекты такие, что не позволяют контактно перенести полезную нагрузку на сваю, то необходимо предусмотреть промежуточный связующий элемент между элементами строения и фундамента, такими материалами могут быть дерево или металл. Каждая свая принимает на себя расчетную нагрузку от всей постройки, причем учитывается и снеговая нагрузка в зимний период. При обвязки свайного поля швеллером или другим тяжелым материалом (бетонная лента, плита) необходимо учитывать и эту нагрузку на винтовые сваи. Как описывалось выше расстояние между винтовыми сваями не должно превышать трех метров, особенно для каркасных домов. где расстояние более 3 м. способствует провисанию бруса или доски.

Расстояние между винтовыми сваями для каркасного дома

Расстояние между винтовыми сваями для каркасных домов может различаться исходя из особенностей архитектурных решений при проектировании. Обязательно устанавливаются сваи в местах замковых соединений первого венца постройки, под углами эркеров, в местах где должны ложиться лаги. необходимо помнить, что чем больше свай в «поле» фундамента, тем большую нагрузку фундамент способен держать и наоборот. Так же особенности грунтов и рельефа могут влиять на количество и расстояние при размещении свай. Участки с сильным уклоном, болотистые, сильно заводненные в низинах требуют при устройстве винтовых фундаментов использовать большее количество свай, особенно это справедливо для болотистых с большим слоем торфа и подвижных грунтов, с использованием силового каркаса в виде обвязки швеллером и других связующих стальных материалов.

Минимальное расстояние между сваями Описание выбора расстояния между винтовыми сваями. Установка винтовых свай под сложные фундаменты. В этой статье описывается выбор расстояния меду винтовыми сваями учитывая нагрузку строения на фундамент.
