Достоинства и недостатки свайного фундамента

Сводная таблица плюсов свайных фундаментов

СвайныйЛенточныйПлитныйСтолбчатый
Применима на любого рода почвах и грунтах, даже в самых нестабильных, подверженных вымерзанию и характеризующихся низким уровнем несущей способности.Подходит к возведению на любого рода грунтах.Используется в условиях нестабильных грунтов.Может использоваться в любой местности на разных типах почвы и грунта.
При помощи фундамента этого типа можно осуществить подъем на необходимую высоту.Невозможно регулировать высоту постройки.Отсутствует возможность регулировки высоты здания.Есть возможность регулировки высоты постройки, однако за такая конструкция будет менее надежна в сравнении со свайной разновидностью.
Стоимость материалов и установки приемлема.При равных площадях и весе сооружения, материала для такого фундамента необходимо гораздо больше, соответственно, стоимость их больше.Цена за материалы гораздо выше свайной разновидности.Бюджетный вариант фундамента, в особенности, если использовать древесные столбы в конструкции, однако, они не долговечны.
Процесс сооружения конструкции не занимает много времени. Бригада, имеющая опыт работы с таким фундаментом способна осуществить весть процесс за двое суток.Сложный и длительный процесс монтажа.Процесс возведения требует немалых сил и времени, достаточно сложен.Прост в сооружении и не требует дополнительного оборудования.
Вес конструкции небольшой.Конструкция достаточно тяжелая при одинаковых площадях возведения со свайной разновидностью.Имеет существенный вес при одинаковой площади конструкции в отношении свайного типа.В зависимости от материала выбранных столбов варьирует и вес опорной системы.

Сваи из НКТ

В отдельную категорию можно выделить винтовые сваи сварного типа, изготовленные из насосно-компрессорной трубы (НКТ). Для их изготовления применяется толстостенная труба (6,5-7,5 мм) из стали, устойчивой к коррозии. Сварная лопасть выполняется из высокопрочной конструкционной стали.

Строительство фундамента с использованием винтовых опор из НКТ по стоимости приближается к обустройству оснований на железобетонных буронабивных сваях. Однако существенным преимуществом является возможность выполнить фундаментные работы в короткие сроки, в том числе на сложных грунтах.

Недостатки свайно-винтового фундамента

Если при подготовке к стройке допущены просчеты, то возможны следующие отрицательные явления:

  • разрушение металлической трубы — при некачественном антикоррозионном покрытии;
  • проседание системы – из-за неодинаковой усадки каждого винта; если нагрузка превышает расчетную величину или не учтена глубина промерзания почвы;
  • деформация основания – при забивании свай вместо ввинчивания или при их установке в предварительно выкопанные ямы, неодинаковом уровне расположения винтов;
  • утепление пола требует проведения сложного и затратного комплекса работ.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Зарубежный опыт свидетельствует, что винтовые сваи служат не менее века: анализ после их извлечения из грунта показал возможность дальнейшей эксплуатации. В нашей стране винты применяют при обустройстве фундамента не более 15 лет. За это время получены немногочисленные жалобы владельцев жилья на коррозию и смещение свай, что обусловлено ошибками строителей и плохим качеством покрытия опор.

Расчет материала для фундамента

Планируя устройство винтовых оснований, следует рассчитать количество свай и составить схему их расположения. Для этого готовят исходные данные.

1. Общая нагрузка (вес дома). Она складывается из таких компонентов:

  • вес стройматериалов для стен, пола, перекрытий, кровли, отделки;
  • полезная нагрузка — создается при нахождении в доме людей; для жилых помещений, согласно СНиП, ее среднее значение — 150 кг/м2 жилой площади;
  • снеговая нагрузка – нормируется в зависимости от климата региона; для 3-го снегового района России она составляет 180 кг/м2 крыши.

К полученной сумме добавляется 20% (коэффициент запаса).

2. Минимальная расчетная нагрузка на одну сваю – подбирается по справочникам или рассчитывается согласно геологическому исследованию участка. Чем глубже вкручивается винт, тем больший вес он выдерживает. К примеру, для сваи ВСК 108х300х2500 при залегании на 1,7 м средняя расчетная минимальная нагрузка равна 2 500 кг/м2.

Вес дома делят на минимальную нагрузку на одну сваю и получают искомое количество опор. Расстояние между ними (1,5 – 3 м) подбирают согласно проекту, их располагают равномерно, обязательно устанавливая под наружные углы и узлы внутренних стен.

Типы и общие их характеристики

На практике встречается два типа ленточных оснований. Первый является монолитным, а второй, созданный из специальных блоков. Кроме этого большинство специалистов делят такие конструкции еще на несколько типов, то есть мелкозаглубленные и глубокозаглубленные. Для того чтобы разобраться какой тип лучше, необходимо детально проанализировать все типы, и сделать выбор в пользу варианта который лучше всего подойдет для будущего сооружения.

Пример плана монолитного ленточного фундамента с подвалом

Первый тип – ленточный фундамент, состоящий из монолитной ленты. Его положительные стороны состоят в том, что он может быть не только мелкозаглубленным но и глубокозаглубленным. Благодаря прочности и надежности конструкции, он идеально подходит для тяжелых домов, и пучинистых почв. Такой ленточный фундамент обладает высокими эксплуатационными характеристиками, а срок его службы колеблется от 35 до 150 лет. Но может возникнуть один вопрос, почему такая разбежность в сроке службы. Чтобы на него ответить, нужно рассказать, что монолит изготавливается из трех типов материалов.

  1. Бутовый. В его основу входит цементно-песочная смесь, в которую добавляются крупные камни (бут). Такое основание имеет высокую прочность и надежность, поэтому его используют для тяжелых конструкций. Срок службы такого фундамента составляет от 75-150 лет.
  2. Железобетонный. Изготавливается такой ленточный фундамент из бетона, в состав которого входит цементно-песочный раствор, щебень крупных фракций и армированный скелет, который работает как дополнительный элемент прочности бетона. Срок службы такого основания также составляет от 70 до 150 лет. Его прочность достигается за счет комбинации металла и бетона, поэтому он может быть как мелкозаглубленным, так и глубокозаглубленным, и используется для строительства тяжелых домов и сооружений.
  3. Кирпичный. Он изготавливается из кирпича, в виде кирпичной кладки. Срок эксплуатации такого фундамента не превышает 50 лет, и зависит от многих факторов. Особенности такого фундамента состоят в том, что он не рассчитан на тяжелые конструкции, хотя с легкостью выдерживает легкие дома (изготовленные из дерева, или сооруженные на основании каркасных конструкций), а также строения, построенные из вспененного бетона.

Понимая, какие особенности у трех указанных типов монолитного ленточного основания, можно определится какой тип фундамента лучше выбрать для постройки того или иного дома.

Конструкция ленточного блочного фундамента

Второй тип ленточного основания, это конструкция, выполненная из специальных блоков или железобетонных плит. Такой фундамент также бывает двух типов.

  1. Блочный. Он выполнен из специальных бетонных блоков, которые изготавливаются промышленным путем. Его особенности состоят в том, что такое основание бывает мелкозаглубленное,и не может быть глубокозаглубленным. Из этого вытекает, что использование такого фундамента может быть только для почв, которые обладают малой пучинистостью, и только для домов имеющих легкий вес. При высоком уровне грунтовых вод, либо высоком уровне пучинистости почв, такой фундамент, под воздействием тяжести дома начнет проседать и трескаться в местах соединения блоков. Вызвано это тем, что промышленные блоки соединяются между собой простым цементно-песочным раствором, и в случае неравномерного движения грунта, соединение блоков просто разрушается. Срок эксплуатации такого основания составляет до 100 лет, при условии, что будет низкий уровень грунтовых вод, и малая пучинистость почвы.
  2. Ленточное основание, созданное из железобетонных плит. Такое основание делается по типу блочного, и обладает такими же эксплуатационными качествами. Значит, данный тип ленточного основания для дома обладает всеми положительными и отрицательными качествами своего предшественника.

Для того чтобы определить какой лучше, сделанный из блоков или железобетонных плит, необходимо понимать что они подходят только для качественных грунтов и не очень тяжелых домов или сооружений.

Подведя итоги, можно сказать, что для того, чтобы определить какой тип фундамента лучше, нужно внимательно изучить характеристики всех видов этих оснований и выбрать оптимальный вариант.

Сравнение параметров опор

Винтовые сваи имеют недостаточную несущую способность, чтобы выдерживать большие нагрузки тяжелых сооружений, поэтому их в большинстве случаев применяют для строительства легковесных и малоэтажных сооружений. При этом металлические опоры отличаются экономичностью и относительной простой монтажа.

Детальное сравнение свайных и забивных опор отражено в таблице:

ПараметрыВинтовые опорыЗабивные стержни
Сфера применениячастное домостроение, возведение малоэтажных жилых сооружений, сельскохозяйственных построек, гаражей, складов, заборов и других легковесных конструкций, укрепление существующих фундаментов и склоновгражданское и промышленное строительство, возведение транспортных сооружений, а также инженерно-гидротехнических конструкций
Типы грунтаразличные грунты, кроме скальных пород, а также сложные участки, склонные к оползням и просадкам
Сложность рельефаландшафт с любыми перепадами высот
Максимальный срок службы70–100 лет100–150 лет
Несущая способность одного изделиядо 7 тонндо 10 тонн
Подверженность коррозийным процессамсильно подверженыне подвержены
Способ гидроизоляциихолодное или горячее оцинкование, полиуретановое покрытие, нанесение алкидной краски или грунтовкидобавление гидрофобных составов в бетон
Способ заглубленияметодом вкручиванияс применением ударной силы
Воздействие способа монтажа на грунтовое основаниелопасти разбивают почвенные массы, земле требуется время на усадкужелезобетонная опора продавливает грунт, уплотняя его под собой
Скорость монтажавысокая, от одного дня
Оборудование для монтажаэлектрические машинки для завинчивания, приспособления для ручного монтажа (пруты)сваебойные агрегаты
Возможность строительства своими рукамимонтаж предполагает совместную работу как минимум трех строителейневозможно

Усредненная цена услуги «Строительство фундамента под ключ»:

Тип конструкцииДеревянный домЗдание из пеноблоковКирпичное сооружение
Винтовые сваи120 тыс. руб.460 тыс. руб.не рекомендуется
Забивные сваи200 тыс. руб.475 тыс. руб.525 тыс. руб.

Много полезной информации о свайно-забивном фундаменте представлено в данном разделе сайта.

Расчет винтовых свай для фундамента каркасного дома

Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.

Перед началом работ следует просчитать следующие показатели. — какой грунт на участке и его особенности; — уровень грунтовых вод и диапазон сезонных колебаний; — уровень промерзания почвы; — вес всего строения; — увеличение сезонных нагрузок (снег, ветер); — ветровые нагрузки.

Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.

Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс. Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.

Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.

Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.

Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).

Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует. Оставьте для балансировки 10-12 см. Технологически, свая обязательна на каждом углу строения и под несущей стеной. В остальном сваи следует расположить в зависимости от индивидуальных конструктивных особенностей дома.

Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).

Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.

Винтовой свайный фундамент

Свайный фундамент эффективен при строительстве на болотистых почвах, проблемных грунтах (к примеру, город Санкт-Петербург).

Конструкция винтовых свай представляет собой трубы с заостренными наконечниками. Такие сваи ввинчивают в грунтовый слой. Они будут служить опорой для перекрывающей их сверху железобетонной плиты.

Такие «шурупы» не только позволяют сохранить первозданную геологию и ландшафт местности, но и оказывают минимальные нагрузки на участок во время самого строительства.

Сваи ввинчивают на разные глубины, в зависимости от подвижности грунта, это и отличает свайный фундамент от столбчатого типа.

Материал свай может быть разным:

  • металл
  • дерево
  • железобетон

Железобетонные свайные конструкции все же более долговечны, возможность их эксплуатации достигает более 100 лет.

Свайно-винтовой фундамент

Подводя итог, выяснилось, что данный тип фундамента является малорасходным по материалам, эффективным на сложных почвах, но требующим специальной малогабаритной техники и сложных инженерных расчетов.

Что такое свайный фундамент

Свайный фундамент представляет собой вертикальные опоры, утопленные в грунт. Материал свай бывает разным:

  • Железобетон.
  • Металл.

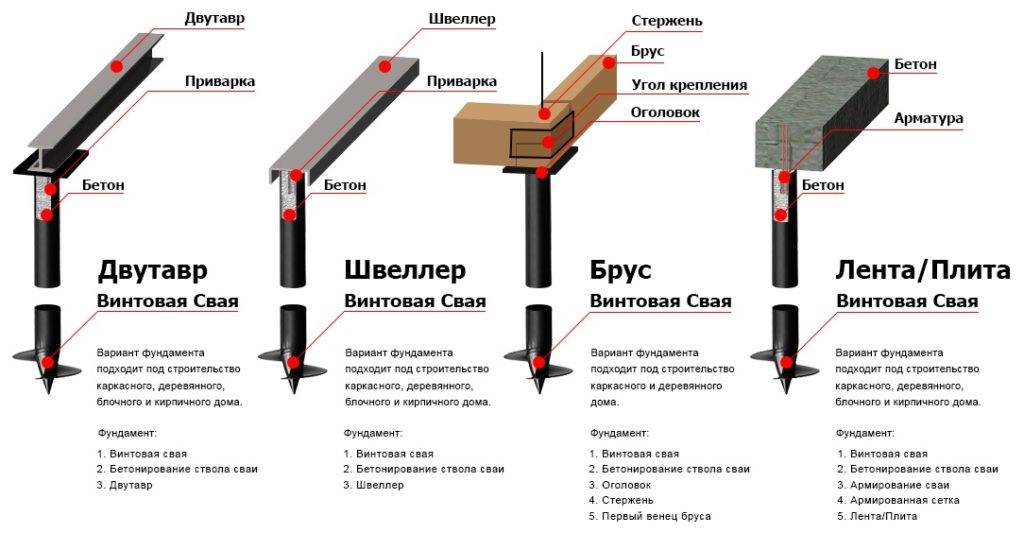

Как правило, в верхней части, сваи связывают между собой либо монолитной плитой, либо так называемым ростверком. Верх конструкции и будет основанием для будущих стен.

Сваи могут забиваться в грунт, закручиваться или помещаются внутрь предварительно просверленных в земле отверстий.

Такие опоры – прекрасная замена фундаменту ленточному – более дорогому и трудоемкому варианту. Свайный же фундамент куда равномернее распределяет нагрузку, и если таковой обустроить правильно, то неравномерной усадки в этом случае не будет. В отличие от его ленточного «собрата», где такие явления как растрескивания, вместе с нежелательной неравномерной усадкой – обычное дело.

Кроме того, свайные фундаменты порою единственный вариант для будущего строительства из-за сложного или же подвижного грунта. Более того, сваи еще и укрепляют грунт, исключают его подвижки и лучше держат вес дома (постройки).
