Сварочные инверторы Ресанта: САИ, САИ ПН, САИ К, отзывы, цены, эксплуатация

Практические советы по ремонту сварок Ресанта

Если вы имеете навык таких работ, то вам помогут схемы, выложенные ниже. Есть также несколько рекомендаций, основанных на опыте «самоделкиных».

Через полтора года работы Ресанта 220 стала отключаться по перегреву если работать на токах больше 140 А. Гарантия закончилась, полез смотреть сам. Всего-то и было, что входной кабель плохо был притянут. Он, кстати износился — работал каждый день полтора года. Кабель заменил, клеммы затянул не по-женски, и еще пропылесосил его.

Тимофей, Приморский край

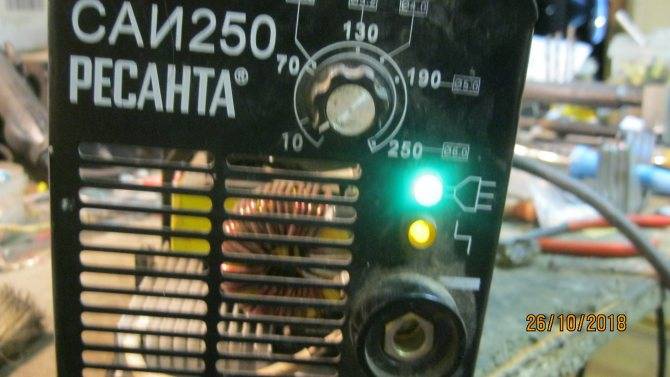

Купил себе Ресанту 250 Проф. Шов держит отлично, варит мягко. Мне нравится. Вот только через месяц работы (1 кг тройки в день, но не всегда, бывало и меньше), после хлопка внутри он скончался. Отдал в ремон, прождал 45 дней. После ремонта через месяц случился пробой. Бывает, если в держаке электропровод не зажат. Ждать еще 45 дней не хотел, раскрутил сам. Там провода почти не прикручены к плате были. Только наживлены. И как сервисники смотрели? Или это они спецом? Платы кусок выгорело. Я провод к клемме припаял, прикрутил. Работает.  Правда при минусовых температурах теперь индикатор показывает что-то немыслимое, но работает.

Виталий, Краснодар

Моя Ресанта САИ 220 после месяца работы тройкой перестала подавать признаки жизни. Открыл, проверил, сгорели два транзистора FGH40N60SFD. Я их нашел, купил, поменял все четыре, хоть сгорело два. Заодно заменил 12 Вт резистор на 51 Ом. Заработал, но ненадолго. Транзисторы горели через несколько включений. Видимо, попалась партия бракованная. Купил другие, поставил, работает нормально. Да. К моей 220 больше подошла схема от 250 — с мелкими несовпадениями. Что могу сказать, плата сделана нормально, дорожки не отслаиваются. Хоть это радует. Хотя детали могли бы и тестировать до того как в производство их пускать.

Анатолий, Нижний

Компактный Ресанта САИ-160К

Дешевая модель из линейки Ресанта-160. К в названии значит «компактный». Это преимущество аппарата для тех, кому надо часто выезжать на место для сварки, в том числе на общественном транспорте. Предыдущие модели так просто с собой не возьмешь.

Весит инвертор три килограмма, а САИ-160 – 4. Он такой маленький, что его можно носить в рюкзаке, не приобретая специальную сумку. Это актуально для тех, кто только начинает учиться варить и часто ездит по вызову на дом.

Электроды для него нужны диаметром не больше четырех миллиметров. Этого достаточно, чтобы варить трубы. Работает САИ-160 от домашней сети, выдерживает понижение напряжения до 10 В.

Но если работать приходится при постоянных скачках напряжения, то покупать этот аппарат не стоит, иначе придется приобретать еще и стабилизатор.

Стоит он немало, а весит прилично, так что носить весь комплект с собой будет неудобно. При этом теряется смысл в компактности инвертора. В таком случае лучше выбрать САИ-160ПН.

Преимущества прибора «Ресанта САИ-220 ПН»

Сварочный прибор «Ресанта САИ-220 ПН» имеет такие преимущества:

  • на дуге сварки имеется регулятор тока;
  • обеспечение беспрерывной длительной работы прибора благодаря наличию интенсивного принудительного охлаждения прибора, которое пропускает большой ток;
  • функция «антизалипания», которая автоматически снижает рабочий ток в случае залипания электрода при зажигании дуги. Когда электрод отлипает, то прибор восстанавливает прежние настроенные ранее параметры;
  • функция горячего старта, улучшая процесс поджига дуги коротким импульсом увеличенным параметром рабочего тока;
  • дуга горит устойчиво, отсутствие неожиданных угасаний, как при работе с обычным трансформатором.

И конечно же, немаловажный фактор – это положительные отзывы о приборе «Ресанта Саи-220 ПН» как от любителей, так и профессиональных сварщиков. Многие отзывы профессионалов акцентированы на том, что сварочные аппараты инверторного типа как «Ресанта» значительно облегчают сварочные работы и делают их более качественными.

Устройство аппарата «Ресанта САИ-220» снаружи и изнутри

Снаружи инверторный аппарат «Ресанта» состоит из металлического корпуса, впереди которого находится панель. На ней расположены такие элементы, как:

  • регулятор величины рабочего тока;
  • индикации «Сеть» и «Перегрев»;
  • силовые разъемы для кабелей постоянного напряжения.

Рядом с разъемами для рабочих кабелей постоянного тока на корпусе размещены обозначения плюс и минус для силовых клемм. Также имеются в наличии тумблер выключения и лампочка-индикатор. Вверху стоит ремень, помогающий удобно транспортировать устройство.

Внутреннее устройство прибора «Ресанта САИ-220 ПН» включает в себя такие ключевые узлы:

  • силовой блок транзисторного выпрямителя со стандартным и сниженным напряжением;
  • силовой инверторный блок для преобразования тока постоянного напряжения в высокочастотный ток переменного;
  • высокочастотный силовой трансформатор для снижения входного напряжения до нужного и безопасного;
  • силовой блок высокочастотного выпрямителя для коррекции тока со сниженным трансформатором напряжения;
  • дроссель стабилизирующий, сглаживающий пульсирование выпрямленного стабилизационного тока рабочего напряжения для сварки.

Полупроводниковые элементы имеют отличные свойства, обеспечивающие устойчивую динамику горения дуги.

Маски для сварки Ресанта

Работать со сваркой без маски сварщика невозможно — сразу получите ожог сетчатки, который называют «зайчиком». От повреждения инфракрасным и ультрафиолетовым излучением глаза защищают светофильтры. От летящих брызг и окалины — корпус маски. И то и другое должно быть надежным и обеспечивать максимальную защиту.

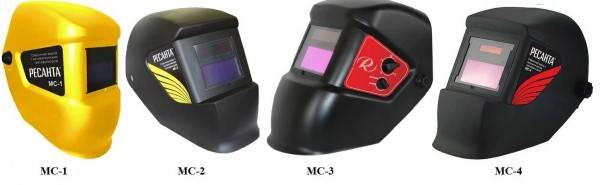

Сварочный маски Ресанта: МС-1, МС-2, МС-3 и МС-4

Ресанта выпускает несколько видов сварочных масок:

  • МС-1 — с автоматическим светофильтром на жидких кристаллах ТСК-3201. Есть два режима: сварка и шлифовка, регулятор затемнения, которые позволяют использовать маску как для сварки, так и в качестве защитного щитка при работе болгаркой или другими подобными инструментами. Цена 1500-1800 рублей.
  • МС-2 — со светофильтром TCK-4000. Регулировок три: степени затемнения, чувствительности, времени задержки (как быстро срабатывает при изменении яркости света). Ступенчатое изменение затемнения. Цена 1900-2100 рублей.
  • МС-3 — светофильтр TCK-3202, регулировки такие же как в МС-2, но изменение прозрачности светофильтра плавное. Также разный диапазон регулировки у Ресанта МС-3 — 9-13DIN,  у  Ресанта МС-2 он 10-12DIN. Цена 2600-2800 рублей.
  • МС-4 — самая дешевая (цена 1200-1400 рублей) и самая простая маска. Светофильтр ТСК-2101. Работает только при положительных температурах, даже при незначительном понижении начинает «тормозить».

Все основные технические характеристики масок сварщика Ресанта МС приведены в таблице.

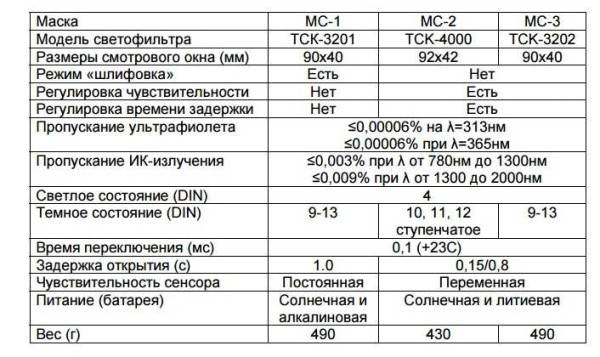

Технические характеристики масок

И видео-отзыв о маске для сварки Ресанта МС-1.

Несколько схем сварочных инверторов:

Схема сварочного инверторного аппарата Ресанта САИ 220ПН

Схема сварочного инверторного аппарата Ресанта САИ 160

Схема сварочного инверторного аппарата Ресанта САИ 220

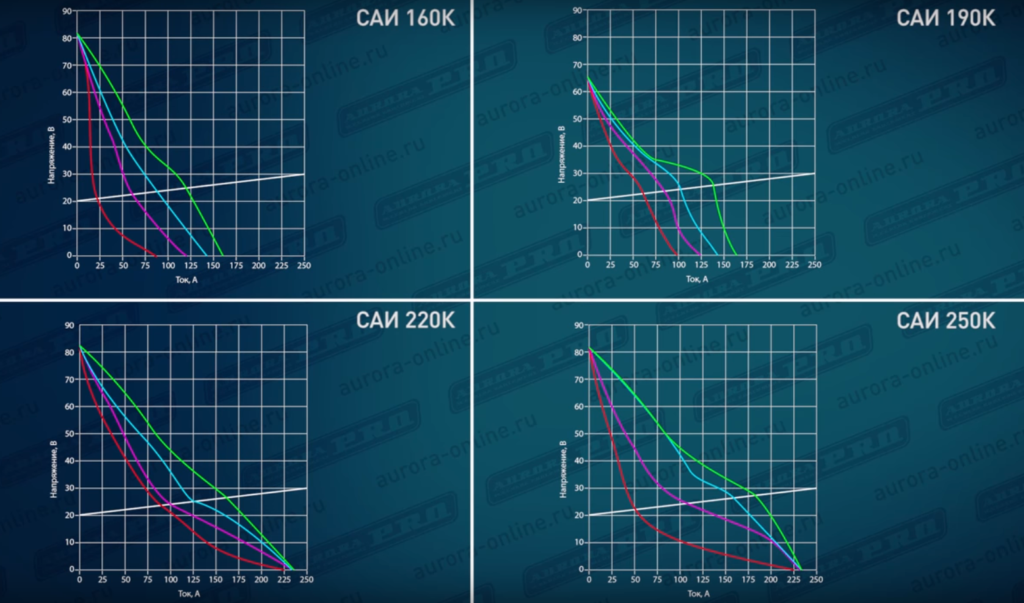

Сварочные токи и форма ВАХ

Рассмотрим вольт-амперные характеристики аппаратов и сделаем выводы о их рабочих свойствах.

ХарактеристикиСАИ 160КСАИ 190КСАИ 220КСАИ 250К
Максимальный сварочный

ток, А

120

(заявл. 160)

138

(заявл. 190)

162

(заявл.220)

183

(заявл.250)

Ток короткого замыкания на макс. токе, А160164235233

Подводя итог можно сказать, что ни один из участников теста не выдержал проверки. Можете сами подсчитать, сколько ампер по номинальному току не добирает каждый из инверторов. То есть в цену сварочных источников питания заложен чистый китайский воздух, который составляет от 25 до 35% цены аппаратов. Что касается формы ВАХ, можно предположить, что процесс поджига и стабильность горения дуги должны быть на приемлемом уровне.

Особенности

Особенности РЕСАНТА САИ 220:

  • Регулировка выходного тока от 15 до 220 А, позволяет нормально работать с материалами разной толщины.
  • Отследить состояние прибора поможет световая индикация на передней стороне. Автомат защиты и сетевой выключатель находятся на задней панели.
  • Корпус выполнен из металла.
  • Охлаждение осуществляется принудительной вентиляцией через отверстие, если его закрыть, аппарат выйдет из строя.
  • Защита от перегрева срабатывает автоматически и отображается на передней панели, сразу необходимо проверять кабели на замыкание и не отключать аппарат в течение 5 минут.
  • Для начала сварки необходимо поджечь дугу, нередко это сопровождается залипанием электрода, чтобы этого не происходило, аппарат оснащён функцией «Anti Stcik». Которая плавно увеличивает ток на электроде. В дальнейшем напряжение подаётся в штатном режиме.
  • Функция «Hot Start», повышает напряжение при запуске, для быстрого получения дуги в самом начале. Это позволяет сократить первоначальную подготовку.

Запрещено использовать:

  • Инвертор нельзя использовать в помещении с повышенной влажностью и во время дождя.
  • Использование электропилы, дрели, болгарки рядом с работающим оборудованием, может перевести к попаданию внутрь металлической пыли и поломке.
  • При выходе из строя изоляции на сетевом и сварочном кабелях, работу нужно прекратить, до исправления повреждений.
  • Перед первым включением инвертора в новом помещении, его необходимо выдержать 2 часа, это предотвратить появление конденсата.

Меры безопасности:

  • Для исключения поражения электрическим током, необходимо подключать к заземлённой розетке.
  • Сварочные работы должны проходить в хорошо проветриваемом месте.
  • Для защиты от термических ожогов, все работы нужно проводить в головном уборе, защитных перчатках и специальной одежде.
  • Защита глаз и лица, обеспечивается маской сварщика.

Схема сварочного инвертора РЕСАНТА САИ 220

Схема аппарата РЕСАНТА САИ 220, построена на микросхеме UC3842BN. Используются мощные транзисторы FQP4N90C, затвор которых изолирован.

Характеристик:

  • Напряжение — 220 В.
  • Диаметр электрода — 5 мм.
  • Напряжение дуги — 80 В.
  • Потребляемый ток — 30 А.
  • Масса — 5 кг.
  • Класс защиты — IP21.

Комплектация:

  • Сварочный инвертор.
  • Плечевой ремень.
  • Заземляющие клеммы.
  • Держатель электрода.

1 Ключевые особенности сварочного аппарата

Электротехнические устройства для сварки под брендом Ресанта в наши дни пользуются популярностью среди российских пользователей. Автоматические сварочные инверторы (сокращенно – САИ) описываются неплохой функциональностью и наличием специальных опций, которые упрощают работу начинающих сварщиков. Модель 220 ПН, рассматриваемая в этой статье, имеет небольшой вес (6,5 кг), благодаря чему агрегат можно без видимых усилий перемещать по всей территории рабочего объекта.

Автоматический сварочный инвертор

Мобильность инвертора обеспечивается ремнем для переноски. Аппарат 220 ПН от Ресанта мощностью 6,9 кВт стабильно функционирует при напряжении 140–240 В. Используется он в следующем режиме: выполнение сварочных мероприятий – 7 минут, “передышка” на остывание – 3 минуты. Это означает, что величина длительности нагружения инвертора при 220 А составляет 70 %.

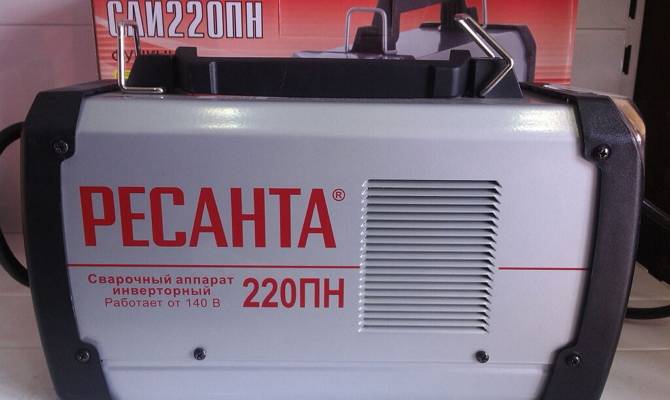

Агрегат 220 ПН от Ресанта

Описываемая сварочная установка применяется в помещениях с обычной влажностью (обратите внимание – место проведения работ должно качественно проветриваться), а также на открытых площадках при ясной погоде. Аппарат без проблем работает при минусовых (до -10 °С) и плюсовых (до +40) температурах, потребляет максимум 30 А тока при осуществлении сварки

Холостой ход инвертора характеризуется напряжением 80 В, сварочный ток настраивается от 10 до 220 А, дуга имеет напряжение 80 В. Агрегат может использовать любые сварочные стержни, сечение которых не превышает 5 мм.

Резюме

Электроприборы – неотъемлемая часть нашей жизни. Трудно представить современную повседневность без микроволновки, холодильника, утюга или стиралки.

За их работу отвечают различные электронные устройства. Как и у инвертора. Правда, электросхемы у них отличаются друг от друга как земля и небо.

Поэтому нельзя подходить к ремонту или того еще больше – к изготовлению инвертора собственноручно, используя «неродную» для него схему. Варианты для каждого сварочного аппарата входят в комплект.

Также схемы всегда можно посмотреть в интернете. Достаточно вбить в поисковик название модели. Работы вам без дефектов!

Правила выбора сварочных аппаратов «Ресанта»

Если вы выбираете сварочный аппарат для выполнения работ дома или на даче, то лучше обратить внимание на модель Ресанта САИ или на его модификацию, специально разработанную для работы на пониженном напряжении (САИ ПН). Хотя производитель указывает на то, что оборудование может работать при отклонениях стандартной величины питающего напряжения от –30% (154 В) до +10% (242 В), эффективно функционируют такие инверторы при условии, что величина напряжения не падает ниже 190 В

Если значение напряжения в электрической сети будет еще ниже, то сварку можно выполнять только электродами небольшого диаметра.

Сварочный инвертор Ресанта САИ-190ПН для работы от пониженного напряжения сети

Ни для кого не является секретом тот факт, что напряжение в наших электрических сетях (особенно в сельской местности) редко соответствует стандартному значению 220 В. Бывают ситуации, когда сеть не выдает и 190 В напряжения. Если вы проживаете в местности, где падения напряжения в сети – обычное явление, лучше приобрести инвертор, специально разработанный для таких случаев – САИ ПН. Технические возможности аппаратов «Ресанта» данной серии позволяют эффективно работать с их помощью даже при падениях напряжения до значения 140–160 В.

Если важными параметрами для вас являются его габариты и вес, то стоит обратить внимание на устройства серии «Компакт». Инверторы данной серии отличаются уменьшенными размерами, а их вес на 1–1,5 кг меньше, чем у оборудования из других модельных линеек

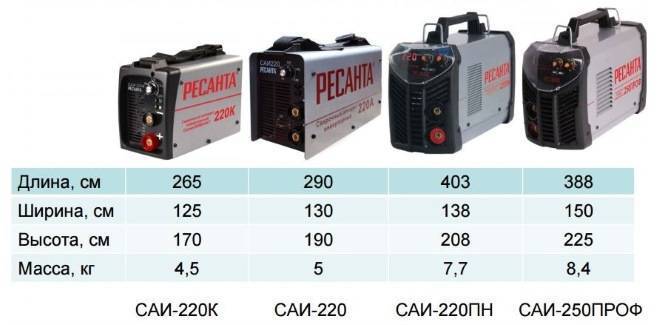

Сравнение сварочных инверторов «Ресанта» по габаритам и массе

Инверторы «Ресанта», относящиеся к другим категориям, больше подходят для полупрофессионального и профессионального применения. Они отличаются не только повышенной мощностью, но и расширенными функциональными возможностями, которые часто не востребованы домашними умельцами. Приобретать такие устройства для своей мастерской не имеет смысла, поскольку вам придется платить за ненужный функционал.

Конкретная модель инвертора, если категория данного оборудования уже определена, выбирается в зависимости от того, какой силы сварочный ток вам необходим для выполнения работ. Определить, какой максимальный ток способен формировать конкретный аппарат, достаточно легко: значение данного параметра проставляется в обозначении каждой модели.

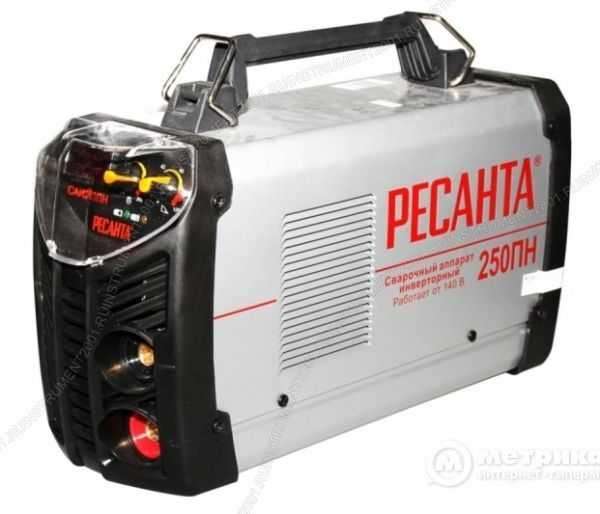

Основные отличия линеек САИ-ПН и САИ-ПРОФ от других моделей

Выбирать устройство по максимальной силе сварочного тока следует в зависимости от того, какой толщины детали вы собираетесь сваривать и какого диаметра электроды для этого будут использоваться. Так, для работы с электродами диаметром 4 мм подойдут инверторы «Ресанта», которые способны формировать сварочный ток не менее 190 А. Естественно, для работы на таких аппаратах можно использовать любые электроды меньшего диаметра.

Электроды диаметром 3 мм можно применять для сварки с помощью тех инверторов, которые формируют сварочный ток от 140 А. Более мощные (и, соответственно, более дорогие) устройства, которые способны выдавать сварочный ток силой 220 и 250 А, используют для работы с электродами диаметром 5 и 6 мм. Делая выбор, всегда отвечайте на вопрос, потребуется ли вам в данный момент или в перспективе такой мощный аппарат.

Сводная таблица технических характеристик сварочных инверторов «Ресанта»

Эксплуатация сварочных инверторов Ресанта

В инструкции по эксплуатации к этим сварочным аппаратам требования и рекомендации такие:

  • Не использовать рядом с агрегатом болгарку, электропилы, шлифовальные и другие инструменты, при работе которыми возникает большое количество пыли.
  • Не накрывать корпус во время работы: охлаждение принудительное — кулерами (вентиляторами). Если закрыть приток воздуха, аппарат перегреется и может перегореть.
  • Не работать во влажных помещениях или под дождем.
  • Если занесли инвертор в теплое помещение с мороза, необходимо выждать не менее двух часов, пока просохнет конденсат.

Порядок включения

Перед включением аппарата проверьте, чтобы переключатель стоял в выключенном положении. Подсоединяете силовой кабель и рабочие, включаете в розетку. Выставьте на регуляторе минимальный сварочный ток, потом нажмите на кнопку «вкл». Выключение проводится так: сначала выкручиваете на минимум, потом выключаете тумблером, а потом из сети. Если работа закончена, отсоединяете провода и укладываете их на место.

Разворачивая кабели, или пользуясь удлинителем, следите, чтобы все провода были развернуты полностью и не пересекались. Не оставляйте кабели смотанными в бухты: создается катушка индуктивности, которая негативно влияет на оборудование.

Практические рекомендации

В инверторах Ресанта САИ стоит защита от перегрева. Она автоматически отключает аппарат, когда температура приближается к критической. Но до отключения лучше не доводить. Работайте в прерывистом режиме: минут 7 варите, минуты 3-5 даете агрегату остыть. На эти промежутки выключать его не нужно.

Не нужно отключать питание и при выключении по перегреву. Просто переждите 5-7минут. Не отключайте и в том случае, если у вас в работе намечается короткий перерыв: чем реже включать оборудование, тем дольше служить оно будет. Пусковые токи, хоть и ест функция «плавного пуска», плохо влияют на такого рода оборудование. Потому отключайте инвертор, только если перерыв будет более часа.

Если хотите, чтобы Ресанта САИ работала нормально, периодически очищайте внутренности от пыли. Особенно если работали недалеко от источника пыли или после долгого простоя.

Варить нержавейку Ресантой нужно на обратной полярности.

Если соберетесь удлинять рабочие кабели, увеличивайте их диаметр, меньше будет просаживаться напряжение. Если ставите на 10 метров — сечение желательно 25мм2.

Как выбрать сварочный аппарат «Ресанта»

Для бытового использования имеет смысл выбрать агрегат из двух линеек — САИ и САИ ПН.

Ресанта САИ —  стандартная модификация, которая работает при 220 V в сети с небольшими отклонениями. Заявлен такой диапазон:  +10% (до 242 В) и  -30% (от 154 В). Вроде и должно хватать таких характеристик, но реально работает нормально при 190 В. Если падает еще ниже, начинаются проблемы и приходится ставить электроды меньшего диаметра.

Это сварочный аппарат Ресанта САИ 220 — небольшие размеры и вес

В сельской местности напряжение часто бывает и ниже 190 В. При таких параметрах сети нормально работать могут далеко не все сварочные аппараты. Если у вас такая ситуация  — вам выбирать нужно инвертор из линейки САИ ПН. Он нормально сваривает даже при 140-160 В.

Есть еще одна линейка — «Компакт». Она отличается еще меньшими размерами и на килограмм-полтора меньше весит. При обозначении моделей этой линейки к цифре, обозначающей максимальный сварочный ток, приписывается буква «К». Если вес и размер для вас критичны — выбирайте сварочный инвертор из этой линейки.

Все остальные больше подходят для профессионального или полупрофессионального использования. Для бытового использования их «навороты» и повышенные мощности ни к чему. Если и можно их покупать, то уже не новичкам в сварке.

Выбор модели

После того как с линейкой определились, нужно выбрать максимальный сварной ток. Он проставляется в наименовании каждой модели после аббревиатуры САИ. Например, САИ-160 — максимальный сварочный ток 160 А, САИ 220 — может выдавать 220 А.

Как выбирать мощность? Исходя из работ, для которых приобретается или под тот размер электрода, которым вы предпочитаете работать.  Например, для работы 3 мм электродами подходят аппараты на 140 и 160 ампер. Но 140 будет работать на пределе, а 160 — в нормальном режиме. Также можно рассмотреть вопрос приобретения 190, но он уже может работать и 4 мм  электродами. А запас мощности — это всегда хорошо. Правда, за него приходится доплачивать.

Более мощные модели САИ 220 и 250 могут работать с электродами 5 мм и 6 мм соответственно. Если вам такие мощности не нужны, то и платить за них незачем. Но выбирать, как всегда, вам. Может вы предпочитаете работать 3 мм электродом но с повышенным током сварки — 190 и выше… Редко, но встречаются и такие сварщики.

Чтобы выбирать было проще, в таблице собрали наиболее важные характеристики сварочных инверторов Ресанта линейки САИ и САИ ПН, и САИ К.

Правила безопасности и особенности эксплуатации аппарата «Ресанта САИ-220»

  • при отсутствии заземления через шнур розетки, нужно установить переносное заземление;
  • место проведения сварки должно иметь хорошую вентиляцию, поскольку при этом процессе выделяются вредные и токсичные вещества;
  • нужно надевать специальный костюм с целью недопущения ожогов;
  • на лицо нужно надевать маску или сварочный щиток;
  • соблюдайте меры пожарной безопасности согласно инструкции.

Несмотря на то что отзывы о приборе в основном положительные, в некоторых есть некоторые предостережения, связанные с особенностями эксплуатации прибора «Ресанта». Например, при сырой погоде устройство может «щипать» током. Также нужно быть предельно осторожным при работе с аппаратом и не отклоняться от правил, изложенных в инструкции.

Маска «Ресанта»

c http-equiv=”Content-Type” content=”text/html;charset=UTF-8″>lass=”article_show_context_1″>

Только при эксплуатации с качественного защитного оборудования мастер может сохранить свое зрение и обеспечить высокую производительность работ.

Сварочная маска «Ресанта МС-2» оборудуется светофильтром, способным быстро менять интенсивность освещения. Этот показатель напрямую зависит от того, насколько яркая получается дуга. Применяется такая маска для разных типов сварки. Стоит рассмотреть особенности изделия более подробно.

Маска «Ресанта МС-2»

Такие изделия выполнены из мягкого пластика. Маска не мешает в процессе работы. Она способна защитить голову от механических воздействий, а глаза – от вредного излучения. Ее не требуется снимать в процессе выполнения сварочных работ. Пассивное состояние позволяет осуществлять затемнение в 4 DIN. Этого достаточно для обеспечения хорошего обзора.

При действии дуги светофильтр обеспечивает затемнение до 13 DIN. Этот показатель регулируется вручную. Крепление выполнено с возможностью регулировки. За счет такой особенности маска отлично сидит на голове.

Особенности модели

Сварочная маска «Ресанта МС-2» отличается ступенчатым типом затемнения, что позволяет проводить даже самые сложные работы. Светофильтр можно убрать, только сняв маску. ЖК-фильтр обеспечивает стабильную защиту органов зрения от резких вспышек. Жидкие кристаллы меняют свою структуру под действием яркого света. Изображение при этом резко темнеет.

Питание маски осуществляется от двух источников, которые не связаны друг с другом. Один из них представляет собой солнечные батареи, подходящие для дневной работы, а второй является литиевым элементом питания. Внутри корпуса имеется рычаг регулировки фильтра.

Преимущества изделия:

  • Сварочная маска «Ресанта» весит довольно мало, обладая при этом небольшими габаритами.
  • Стоимость изделия отличается доступностью.
  • В защитное средство встроено два источника питания.
  • Спектр затемнения удобен в использовании.

К недостаткам маски относится недостаточная жесткость корпуса, ступенчатое изменение затемнения, небольшой период удержания заряда батареей.

Такое изделие включено в серию масок от одного производителя. Они обладают некоторыми отличиями в техническом плане. Интересной является сварочная маска «Ресанта МС-3». Она отличается оптимальными характеристиками для работ с разными типами сварки. Также довольно интересной является сварочная маска «Ресанта МС-4». Она имеет все преимущества, которые присущи популярной линейке моделей. При покупке маски следует спросить у продавца сертификат.

Заключение

Как видно, при выборе сварочной маски следует быть особенно осторожным. Только качественное оборудование сможет обеспечить надежную защиту органов зрения сварщика. Качественное изделие имеет сертификат соответствия высоким требованиям качества.

При правильном подборе качественной маски можно выполнять работу различной продолжительности. Учитывать особенности покупки защитного прибора следует не только самим сварщикам, но и представителям организаций, связанных со строительными работами. За использование некачественного оборудования возможен большой штраф.

Дешевые маски не отличаются высоким качеством. Они не смогут защитить органы зрения сварщика от утомления и вредного излучения. Только при правильном подборе инструмента возможна комфортная работа.

Известные производители оборудования для сварки выпускают не только маски, но и качественные очки. Они используются для кратковременных работ.

( Пока оценок нет )

Маски для сварки Ресанта

Работать со сваркой без маски сварщика невозможно — сразу получите ожог сетчатки, который называют «зайчиком». От повреждения инфракрасным и ультрафиолетовым излучением глаза защищают светофильтры. От летящих брызг и окалины — корпус маски. И то и другое должно быть надежным и обеспечивать максимальную защиту.

Сварочный маски Ресанта: МС-1, МС-2, МС-3 и МС-4

Ресанта выпускает несколько видов сварочных масок:

  • МС-1 — с автоматическим светофильтром на жидких кристаллах ТСК-3201. Есть два режима: сварка и шлифовка, регулятор затемнения, которые позволяют использовать маску как для сварки, так и в качестве защитного щитка при работе болгаркой или другими подобными инструментами. Цена 1500-1800 рублей.
  • МС-2 — со светофильтром TCK-4000. Регулировок три: степени затемнения, чувствительности, времени задержки (как быстро срабатывает при изменении яркости света). Ступенчатое изменение затемнения. Цена 1900-2100 рублей.
  • МС-3 — светофильтр TCK-3202, регулировки такие же как в МС-2, но изменение прозрачности светофильтра плавное. Также разный диапазон регулировки у Ресанта МС-3 — 9-13DIN,  у  Ресанта МС-2 он 10-12DIN. Цена 2600-2800 рублей.
  • МС-4 — самая дешевая (цена 1200-1400 рублей) и самая простая маска. Светофильтр ТСК-2101. Работает только при положительных температурах, даже при незначительном понижении начинает «тормозить».

Все основные технические характеристики масок сварщика Ресанта МС приведены в таблице.

Технические характеристики масок

И видео-отзыв о маске для сварки Ресанта МС-1.

Несколько схем сварочных инверторов:

Схема сварочного инверторного аппарата Ресанта САИ 220ПН

Схема сварочного инверторного аппарата Ресанта САИ 160

Особенности устройства аппаратов

Среди плюсов линейки «К» следует отметить аккуратную машинную сборку, достаточный уровень ремонтопригодности, применение нового поколения IGBT-транзисторов GT50JR22 фирмы «Тошиба». Новые элементы отличаются повышенным быстродействием и невысоким напряжением насыщения по сравнению с традиционными FGH40N60.

Новые транзисторы позволяют повысить тактовую частоту инвертора и уменьшить габариты реактивных элементов: входных конденсаторов, импульсного трансформатора и т.д. Однако в погоне за малыми габаритами разработчики ухудшили условия охлаждения. Радиаторы стали меньше в сравнении с полноформатной версией аппаратов, а мощность вентилятора не изменилась. Для того, чтобы предотвратить вечный перегрев компактного источника инженерам пришлось снизить максимальные сварочные токи с помощью ШИМ-контроллера. То есть  160А; 190А; 220А; 250А инверторы смогут выдать всего 120А; 130А; 170А; 180А.

Чтобы выяснить, что представляют собой источники, подключим их к регистратору сварочных процессов AWR-224MD, нагрузим током с помощью балластных реостатов и снимем вольт-амперные характеристики.

Начнем с напряжения холостого хода

Модель

Ресанта

Заявлено

Uхх, В

Фактически

Uхх, В

САИ 160К8582
САИ 190К8065
САИ 220К8082
САИ 250К8082

Можно сказать, что напряжение ХХ трех аппаратов соответствует заявленному производителем. Ресанта 190К выдает Uхх ниже заявленного значения, но все-же в допустимых пределах.

2 Об устройстве и использовании сварочной установки

Инвертор располагает прочным корпусом, изготовленным из металла. На его лицевой панели установлены:

  • индикатор “Сеть”;
  • приспособление для регулировки тока, требуемого для сварки;
  • индикатор “Перегрев”;
  • разъемы для кабелей.

Приспособление для регулировки тока

Сварочный аппарат имеет встроенный механизм защиты от перегрева. Он включается автоматически при нарушении условий использования инвертора. Также в САИ смонтирована система вентиляции (работает по принудительной схеме), предусмотрены важные опции, позволяющие легко начать сварку и качественно выполнить ее (“Горячий старт” и “Антизалипание”).

Подключается модель 220 ПН к стандартной электросети (220 В, 50 Гц). Данный сварочный аппарат преобразовывает переменное напряжение в постоянное, а после этого в высокочастотное. Регулировка показателей тока, необходимого для сварки, производится методом модуляции (широтно-импульсной).

Подключение модели к стандартной электросети

Маски для сварки Ресанта

Работать со сваркой без маски сварщика невозможно — сразу получите ожог сетчатки, который называют «зайчиком». От повреждения инфракрасным и ультрафиолетовым излучением глаза защищают светофильтры. От летящих брызг и окалины — корпус маски. И то и другое должно быть надежным и обеспечивать максимальную защиту.

Сварочный маски Ресанта: МС-1, МС-2, МС-3 и МС-4

Ресанта выпускает несколько видов сварочных масок:

  • МС-1 — с автоматическим светофильтром на жидких кристаллах ТСК-3201. Есть два режима: сварка и шлифовка, регулятор затемнения, которые позволяют использовать маску как для сварки, так и в качестве защитного щитка при работе болгаркой или другими подобными инструментами. Цена 1500-1800 рублей.
  • МС-2 — со светофильтром TCK-4000. Регулировок три: степени затемнения, чувствительности, времени задержки (как быстро срабатывает при изменении яркости света). Ступенчатое изменение затемнения. Цена 1900-2100 рублей.
  • МС-3 — светофильтр TCK-3202, регулировки такие же как в МС-2, но изменение прозрачности светофильтра плавное. Также разный диапазон регулировки у Ресанта МС-3 — 9-13DIN,  у  Ресанта МС-2 он 10-12DIN. Цена 2600-2800 рублей.
  • МС-4 — самая дешевая (цена 1200-1400 рублей) и самая простая маска. Светофильтр ТСК-2101. Работает только при положительных температурах, даже при незначительном понижении начинает «тормозить».

Все основные технические характеристики масок сварщика Ресанта МС приведены в таблице.

Технические характеристики масок

И видео-отзыв о маске для сварки Ресанта МС-1.

Несколько схем сварочных инверторов:

Схема сварочного инверторного аппарата Ресанта САИ 220ПН

Схема сварочного инверторного аппарата Ресанта САИ 160

Схема сварочного инверторного аппарата Ресанта САИ 220

Принцип работы сварочного аппарата

Если посмотреть на конструкцию сварочного аппарата саи, то можно заметить, что в его корпусе из металла есть стенка, которая открывается. Если у вас такого не происходит, то тогда уже следует говорить о неисправности инвертора. Это необходимо для того, чтобы использовать широтно-импульсивную модуляцию.

Можно смело утверждать, что инвертор ведет постоянный контроль над своей работой и старается постоянно стабилизировать то напряжение, которое в него поступает. Такой инвертор выгоден не только с точки зрения простоты конструкции и управления, но также невысокой ценой и высокоэффективной схемой трансформации тока.

Практические советы по ремонту сварок Ресанта

Если вы имеете навык таких работ, то вам помогут схемы, выложенные ниже. Есть также несколько рекомендаций, основанных на опыте «самоделкиных».

Через полтора года работы Ресанта 220 стала отключаться по перегреву если работать на токах больше 140 А. Гарантия закончилась, полез смотреть сам. Всего-то и было, что входной кабель плохо был притянут. Он, кстати износился — работал каждый день полтора года. Кабель заменил, клеммы затянул не по-женски, и еще пропылесосил его.

Тимофей, Приморский край

Купил себе Ресанту 250 Проф. Шов держит отлично, варит мягко. Мне нравится. Вот только через месяц работы (1 кг тройки в день, но не всегда, бывало и меньше), после хлопка внутри он скончался. Отдал в ремон, прождал 45 дней. После ремонта через месяц случился пробой. Бывает, если в держаке электропровод не зажат. Ждать еще 45 дней не хотел, раскрутил сам. Там провода почти не прикручены к плате были. Только наживлены. И как сервисники смотрели? Или это они спецом? Платы кусок выгорело. Я провод к клемме припаял, прикрутил. Работает.  Правда при минусовых температурах теперь индикатор показывает что-то немыслимое, но работает.

Виталий, Краснодар

Моя Ресанта САИ 220 после месяца работы тройкой перестала подавать признаки жизни. Открыл, проверил, сгорели два транзистора FGH40N60SFD. Я их нашел, купил, поменял все четыре, хоть сгорело два. Заодно заменил 12 Вт резистор на 51 Ом. Заработал, но ненадолго. Транзисторы горели через несколько включений. Видимо, попалась партия бракованная. Купил другие, поставил, работает нормально. Да. К моей 220 больше подошла схема от 250 — с мелкими несовпадениями. Что могу сказать, плата сделана нормально, дорожки не отслаиваются. Хоть это радует. Хотя детали могли бы и тестировать до того как в производство их пускать.

Анатолий, Нижний

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
