Как сделать самому светодиодную лампу на 220В — схема изготовления

Что такое вечная светодиодная лампочка

Ни один из производителей не выпускает светодиодные лампы с громким названием «вечные». Качественные изделия могут работать до 50 000 часов, но только при отсутствии проблем с проводкой и надёжных элементах сборки, которые помогут преодолеть перегрев, если это произойдёт. Чтобы продлить срок службы, мастер может заменить комплектующие на более дорогие, что не позволит диодам перегореть даже через 5-6 лет.

Чтобы получилась вечная ЛЕД-лампа, в первую очередь следует заняться системой охлаждения. Именно на ней многие производители экономят, из-за чего нарушается температурный режим и светодиоды перегорают. Также нередко страдает электронная начинка устройства. Конструкция может выглядеть как на картинке ниже.

Конструкция самодельного светильника.

Чтобы собрать этот светильник, понадобится опыт. Поэтому начинающему мастеру лучше подойдёт переделка приобретённой светодиодной лампы. Вечным светильником можно считать изделие с элементами, замененными на более мощные и эффективные.

Лампочка из LED-ленты

При недостатке навыков работы с паяльником и создания схемы на плате, можно собрать изделие при помощи LED-ленты. Вместо драйвера возможна установка блока питания для преобразования тока из 220 в 12 В. Из-за крупных габаритов блока этот способ подходит лишь для освещения с точечными светильниками, которые будут подключены к одному блоку, спрятанному в потолке.

Материалы:

• кусок трубы из пластика (будущий каркас самоделки);
• LED-лента;
• медная проволока;
• инструмент: паяльник.

Инструкция по сборке

1. Подготовить каркас.
2. Обклеить трубу отрезками ленты. Следует знать, что резать ленту можно лишь в указанных производителем местах.
3. Используя пайку, параллельно соединить диоды. К минусовой и плюсовой группам проводов пристыковать по куску медной проволоки, которые позже будут присоединены к блоку питания. При монтаже самодельной конструкции в цоколь старой энергосберегайки выводящие контакты ленты надо припаять к его проводкам.

Модель на основе энергосберегающей лампочки

Вам потребуются:

• неисправная энергосберегающая лампочка,
• кусок стеклотекстолита,
• резисторы,
• конденсатор,
• светодиоды,
• вспомогательные материалы: соль поваренная, лак д/ногтей, медный купорос,
• инструменты: паяльник, дрель.

Пошаговая инструкция

1. Вырезать стеклотекстолитовую плату в форме круга d=3 см.
2. Используя лак для ногтей, нанести чертеж схемы на плату.
3. Растворить в теплой воде 1 ст. л. медного купороса и 2 ст. л. соли.
4. После застывания лака положить плату в полученный раствор на одни сутки. В результате реакции исчезнет медное покрытие платы, за исключением чертежа, защищенного лаком.
5. Ацетоном снять лак с платы и пролудить дорожки.
6. Просверлить дрелью отверстия согласно чертежу.
7. Спаять все элементы драйвера.
8. Разобрать старую энергосберегайку, оставив лишь проводки, идущие от цоколя.
9. Установить в цокольной части плату, спаять провода, закрепить плату клеем.

Светодиодная лампочка на основе самодельного драйвера

Самодельный драйвер получится только в том случае, если мастер умеет работать с паяльником, читать простые электросхемы и применять химические реактивы. Лампа из светодиодов своими руками изготавливается поэтапно.

Процесс подготовки

Стеклолит

Состоит из таких шагов:

1. Подготовка материалов. Понадобятся фольгированный медью стеклотекстолит, LED-элементы, конденсаторы, резистор, маленькая дрель, канифоль и припой, паяльник и пассатижи, лак для покрытия ногтей или канцелярский карандаш-корректор.
2. Подготовка реактивов. Травление платы производится при помощи поваренной соли, медного купороса или раствора хлорида железа.

Берите стеклотекстолит толщиной от 0,5 до 3 мм.

Схема изготовления драйвера

Схема простейшего драйвера для светодиодной лампы

Чтобы делать драйвер, стоит добавить к списку основных материалов резистор R3, стабилитроны VD2 и VD3, конденсаторы С1 и С2. Такого количества элементов хватит для лампы из 20 элементов. Схема устройства работает по принципу прохождения переменных токов на диоды через первый конденсатор. Второй помогает исключить мерцание и обеспечить ровность светового потока.

Напряжение сети будет проходить через резистор и конденсатор токоограничения, которые сглаживают колебания напряжения. Второй резистор понадобится для подачи напряжения на диодный блок и получения свечения. Пульсацию сглаживает конденсатор.

Последовательность сборки схемы

Программа DipTrace

Самодельная схема изготавливается следующим образом:

1. В программе Sprint Layout или DipTrace генерируется рисунок под травление платы.
2. Из стеклотекстолитовой пластины вырезается круг под плату 3 см в диаметре.
3. Переносится набросок схемы специальным маркером, лаком для ногтей или распечатывается на бумаге.
4. Готовится смесь для травления из 1 ст. л. медного купороса и 2 ст. л. соли, разведенных в кипятке.
5. Плата опускается в раствор на 30 мин. Вследствие реакции удаляется вся медь, кроме покрытых рисунком элементов.
6. При помощи жидкости для снятия лака удаляется покрытие с материала.
7. Края и точки крепления контактов залуживаются припоем.
8. Проделываются дрелью отверстия, куда будут выходить светодиоды.
9. Элементы пропаиваются на плате, которая потом помещается в корпус.

Результатом работы будет лампочка с эквивалентом лампе накаливания на 100 Вт.

Светодиодная лента: подбор блока питания

Светодиодная лента

Чаще всего используются светодиодные ленты с напряжением 12 В и 24 В, реже используются ленты с напряжением 36 В и 48 В.

Длина светодиодной ленты всегда 5 метров.

Блоки питания для светодиодных лент бывают двух типов: герметичные (с защитой от влаги в воздухе) и негерметичные (без защиты от влаги в воздухе).

Блок питания для светодиодной ленты

В качестве примера возьмём светодиодную ленту длиной 5 метров, напряжением 12 В, количество светодиодов в одном метре – 60 шт., мощность светодиодов в одном метре – 5 Вт.

Сперва, рассчитаем общую мощность ленты длиной 5 метров: 5 м * 5 Вт = 25 Вт.

Блок питания подбирается с учетом коэффициента запаса мощности.

Если светодиодная лента будет периодически включаться-выключаться, при этом время в выключенном состоянии будет больше времени во включенном состоянии, то коэффициент запаса мощности будет равен – 1,3.

Если светодиодная лента будет постоянно включена в сеть, то коэффициент запаса мощности будет равен – 1,5.

Если вы еще не знаете, как будет эксплуатироваться светодиодная лента, то тогда берите максимальный коэффициент – 1,5.

Итак, умножим мощность 5-ти метровой ленты на коэффициент запаса мощности:

25 Вт * 1,3 = 33 Вт

25 Вт * 1,5 = 38 Вт

Теперь подберем блок питания, подходящий под эти цифры.

На рынке представлено большое разнообразие блоков питания с различными мощностями. Если, при необходимой мощности блока в 38 Вт, вы нашли блоки питания с мощностью 35 Вт и 40 Вт, то непременно выберете блок с большей мощностью — 40 Вт.

Подведем итог: по расчету для светодиодной ленты в 5 метров, мощностью 5 Вт/метр и напряжением 12 В, требуется блок питания мощностью в 40 Вт и напряжением 12 Вт.

Собираем лампу из светодиодной ленты

Разберем пошагово создание источника света на 220 В из светодиодной ленты. Чтобы решиться использовать новшество на кухне, достаточно вспомнить, что собранные своими руками светодиодные лампы существенно выгодней люминесцентных аналогов. Они живут в 10 раз дольше, а потребляют в 2–3 раза меньше энергии при одинаковом уровне освещения.

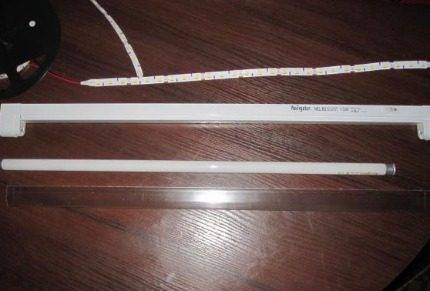

Для конструирования понадобятся две перегоревшие люминесцентные лампы длиной полметра и мощностью 13 ватт. Покупать новые смысла нет, лучше найти старые и неработающие, но не сломанные и без трещин.
Далее идем в магазин и покупаем светодиодную ленту. Выбор большой, поэтому к приобретению подойдите ответственно. Желательно покупать ленты с чистым белым или естественным светом, он не изменяет оттенки окружающих предметов. В таких лентах светодиоды собраны в группы по 3 штуки. Напряжение одной группы 12 вольт, а мощность 14 ватт на метровую ленту.

Затем нужно разобрать люминесцентные лампы на составные части

Осторожно! Не повредите провода, а также не разбейте трубку, иначе ядовитые пары вырвутся наружу и придется проводить уборку, как после разбитого ртутного градусника. Извлеченные внутренности не выбрасывайте, они пригодятся в дальнейшем.
Ниже представлена схема светодиодной ленты, которую мы купили

В ней ЛЕД подключены параллельно по 3 штуки в группе
Обратите внимание, что такая схема нам не подходит.

Поэтому нужно разрезать ленту на участки по 3 диода в каждом и достать дорогие и бесполезные преобразователи. Разрезать ленту удобней кусачками или большими и крепкими ножницами
После спаивания проволочек должна получиться схема, приведенная ниже.
В итоге должно получиться 66 светодиодов или 22 группы по 3 ЛЕД в каждой, подключенные параллельно по всей длине. Расчеты просты. Так как нам понадобится преобразовать переменный ток в постоянный, то стандартное напряжение 220 Вольт в электрической сети нужно увеличить до 250. Необходимость «накинуть» напряжение связана с процессом выпрямления.
Для выяснения количества секций светодиодов нужно разделить 250 Вольт на 12 Вольт (напряжение для одной группы по 3 штуки). В итоге получим 20,8(3), округлив в большую сторону, получаем 21 группу. Здесь желательно добавить ещё одну группу, поскольку общее количество светодиодов придется разделить на 2 лампы, а для этого нужно четное число. К тому же добавив ещё одну секцию, сделаем общую схему безопаснее.

Нам понадобится выпрямитель постоянного тока, именно поэтому нельзя выбрасывать извлеченные внутренности люминесцентной лампы. Для этого достаем преобразователь, при помощи кусачек удаляем конденсатор из общей цепи. Сделать это достаточно просто, поскольку он расположен отдельно от диодов, то достаточно отломить плату.
На схеме показано, что должно в итоге получиться, более подробно.

Далее при помощи пайки и суперклея нужно собрать всю конструкцию. Даже не пытайтесь уместить все 22 секции в один светильник. Выше говорилось, что нужно специально найти 2 полуметровые лампы, поскольку разместить все светодиоды в одной просто невозможно. Также не нужно рассчитывать на самоклеющийся слой на обратной стороне ленты. Он не протянет долго, поэтому светодиоды нужно закрепить при помощи суперклея или жидких гвоздей.

Подведем итоги и выясним достоинства собранного изделия:

• Количество света от получившихся светодиодных ламп в 1,5 раза больше, чем у люминесцентных аналогов.
• Потребляемая мощность при этом намного меньше, чем у ламп дневного света.
• Служить собранный источник света будет в 5–10 раз дольше.
• Наконец, последнее преимущество — направленность света. Он не рассеивается и направлен строго вниз, благодаря чему используется у рабочего стола или на кухне.

Разумеется, испускаемый свет не отличается высокой яркостью, но главным достоинством является низкое энергопотребление лампы. Даже если включить и никогда не выключать её, то она за год съест всего 4 кВт энергии. При этом стоимость потребляемой электроэнергии в год сопоставима со стоимостью билета в городском автобусе. Поэтому такие источники света особенно эффективно использовать там, где требуется постоянная подсветка (коридор, улица, подсобка).

Мастер – класс: Настольная лампа из бумаги

Когда я впервые увидел настольную лампу Роберта Дельта, это была любовь с первого взгляда! Форма удивительна, она идет в различных ярких цветах, все как я люблю. Недавно я задумался, так как аксессуары были удивительно прочны, почему бы не использовать их для лампы?

Вот все используемые материалы:

• старый фонарь или лампа комплект
• шаблон и толстый картон или бумага, можно взять полипропиленовые листы
• клей и шпатлевка
• шлифовальный блок (средний + штраф)
• деревянный блок (добавить вес к основанию)

Инструменты:

• художественные ленты
• металлическая линейка / xacto нож
• дрель (необязательно может заменить нож xacto)

Технология изготовления лампы

• Во — первых, напечатайте шаблон (6 шт. каждого треугольника) (1 из каждого шестиугольника).
• Вырежьте формы так, чтобы они плотно прилегали к доске. Затем используйте клей, чтобы прикрепить части к задней части паспарту.
• При помощи металлической линейки и Xacto ножа на разделочной доске, разрежьте каждую фигуру.
• Положите их вместе.

Далее приклейте дно (формы 2 + 4) к основанию (форма 6). Треугольники прекрасно вписываются вместе, и если вы все сделали верно, они просто встанут на свое место.

Затем используйте небольшие кусочки художественной ленты, чтобы прикрепить их вместе, и дождитесь полного высыхания клея.

СОВЕТ: Используйте супер клей, он мгновенно высыхает (мы использовали Aleene). Нанесите клей слегка, и протрите избыток.

1. После склеивания нижней половины (формы 2 + 4 к основанию, форму 6 переверните вверх дном (открытый конец вниз), квадрат поставьте на плоскую поверхность и дайте ему высохнуть в течение ночи, это поможет сохранить его площадь.
2. На следующий день, начните работать над верхней частью лампы. Приклейте форму 1 + 3, немного оставляя отверстие, чтобы вставить лампу внутри. Верхняя (форма 5) была приклеена вместе с художественной лентой, но к форме 1 + 3 она пока не клеится.
3. Тогда усильте швы с помощью клея с внутренней стороны.

Затем приступите к работе над основанием светильника.

Уровень в нижней части лампы надо сделать немного больше, так что сокращайте несколько штук 1 × 4, чтобы немного поднять. Также добавится дополнительный вес, что придаст ему большую стабильность. Используйте винты для крепления 1 × 4 к существующей металлической основе. (Мы поменяли местами существующий стержень с одним из другой лампы, чтобы получить его правильную высоту).

Принцип работы светодиодной лампочки

В основе работы светодиодных ламп лежит действие полупроводника размером в 1-2 мм. Внутри него происходит движение заряженных элементарных частиц, преобразующих ток в постоянный из переменного. Однако кристалл чипа имеет и другой тип электропроводимости – отрицательных электронов.

Рис.1 – принцип работы LED-ламп.

Сторона с минимальным количеством электронов называется «p-тип». Другая, где находится больше частиц, – «n-тип». Когда они сталкиваются, происходит генерация частиц света – фотонов. Если система находится под напряжением, светодиоды продолжат излучать поток света. По данному принципу работают все современные лампочки-LED.

Как сделать лампочку своими руками

Схема состоит из высоковольтного конденсатора, низкореактивного сопротивления для понижения тока, двух резисторов и конденсатора на положительном источнике для снижения входного напряжения и колебаний сети. Фактически коррекция всплеска производится C2, установленным после моста (между R2 и R3). Все мгновенные скачки напряжения эффективно поглощаются этим конденсатором, обеспечивая чистое и безопасное напряжение для встроенных светодиодов на следующем этапе схемы.

Список деталей:

• R1 = 1M ¼ Вт;
• R2, R3 = 100 Ом, 1 ватт;
• C1 = 474/400 В или 0,5 мкФ/400 В PPC;
• C2, C3 = 4,7 мкФ/250 В;
• D1-D4 = 1N4007;
• рассеиватель.

Самодельные LED имеют защиту, а их срок службы увеличен путём добавления стабилитрона по линиям питания. Показанное значение zener составляет 310 В/2 Вт, и подходит, если LED включает в себя светодиоды от 93 до 96 В. Для другого, меньшего количества светодиодных строк необходимо уменьшить значение zener в соответствии с общим вычислением прямого напряжения светодиодной строки.

Например, если используется 50 светодиодная строка, а светодиод имеет 3,3 В, то рассчитываем 50×3,3 = 165 В, поэтому стабилизатора на 170 В будет достаточно, чтоб защитить светодиод.

Автоматическая цепь ночного освещения LED

Схема автоматически включит ночью лампу и отключит через заданное время, используя несколько транзисторов и таймер NE555. Схема недорогая и простая в установке. В качестве датчика здесь используется LDR. В дневное время сопротивление LDR будет низким, напряжение на нем упадет, а транзистор Q1 будет находиться в режиме проводки. Когда освещённость в помещении падает, сопротивление LDR увеличивается, как и напряжение на нем. Транзистор Q1 выключается. База Q2 подключена к эмиттеру Q1 и поэтому Q2 смещается и, в свою очередь, включает IC1.

NE555 автоматически включается при включении питания. Автоматический запуск происходит с помощью конденсатора C2. Выход IC1 остаётся высоким в течение времени, определяемого резистором R5 и конденсатором C4. Когда на выходе IC1 поступает транзистор Q3, он включается, запускает триггер T1 и лампа светится. В цепь входит 9-вольтная батарея для питания таймера во время сбоёв питания. Резистор R1, диод D1, конденсатор C1 и Zener D3 образуют секцию питания схемы. R7 и R8 являются токоограничивающими резисторами .

Схема светодиодного освещения своими руками

Примечания:

1. Предустановка R2 может использоваться для настройки чувствительности схемы.
2. Предустановку R5 можно использовать для настройки времени включения лампы.
3. При R5 @ 4,7M время включения будет около трёх часов.
4. Мощность L1 не должна превышать 200 Вт.
5. Для BT136 рекомендуется использовать радиатор.
6. IC1 должен быть установлен на держателе.

История светодиодов

Капитан Генри Джозеф Раунд, один из пионеров радио, во время эксперимента заметил необычное свечение, испускаемое карбидом кремния. Свои наблюдения он опубликовал в General World, но объяснить природу явления он не мог.

Русский учёный Олег Лосев наблюдал излучение света кристаллами — диодами. В 1927 году он опубликовал подробности своей работы в российском журнале и оформил патент на «Световое реле».

В 1961 году инфракрасный диод создали Б. Биард и Г. Питмен. Однако отцом-основателем светодиода по праву считывается Ник Холоняк. Его ученик Дж. Крэфорд в 1972 г. создал светодиод жёлтого цвета. В конце 80-х годов благодаря исследованиям русского учёного Ж. И. Алферова были открыты новые светодиодные материалы, которые дали толчок дальнейшему развитию светодиодов.

В начале 70-х впервые были изобретены светодиоды зелёного цвета, в 1971 году появился синий светодиод, который был очень неэффективным. Прорыв сделали японские учёные только в 1996 году, которые изобрели дешёвый светодиод синего цвета.

Преимущества самодельной лампы

В магазине можно найти множество видов ламп. Каждый тип имеет свой недостаток и преимущество. Лампы накаливания постепенно сдают свои позиции из-за высокого потребления энергии, низкой светоотдачи, несмотря на высокий индекс цветопередачи. По сравнению с ними люминесцентные источники света — настоящее чудо. Энергосберегающие лампы — их более современная модернизация, позволившая применять преимущества люминесцентного света в самых распространенных светильниках, с цоколями Е27, лишенная неприятного мерцания старых представителей этого семейства.

Но и у ламп дневного света есть недостатки. Они быстро выходят из строя из-за частого включения-выключения, к тому же содержащиеся в трубках пары ядовиты, а сама конструкция требует специальной утилизации. По сравнению с ними лампа на светодиодах (LED) — вторая революция в области освещения. Они ещё более экономичны, не требуют особой утилизации и работают в 5–10 раза дольше.

У светодиодных ламп есть один, но существенный недостаток — они самые дорогие. Чтобы снизить этот минус до минимума или обернуть его в плюс, потребуется соорудить её из светодиодной ленты своими руками. При этом стоимость источника света становится ниже, чем у люминесцентных аналогов.

Самодельная светодиодная лампа обладает рядом преимуществ:

• срок службы устройства при правильной сборке составляет рекордные 100 000 часов;
• по эффективности ватт/люмен они также превосходят все аналоги;
• стоимость самодельной лампы не выше, чем у люминесцентной.

Разумеется, есть один недостаток — отсутствие гарантий на изделие, который должен компенсироваться точным соблюдением инструкций и мастерством электрика.

Устройство и схема лампочки

В конструкцию светодиодных ламп входит цоколь, радиатор, излучатели, драйвер, позволяющий подключить осветительный элемент к выделенному источнику питания 220 вольт. В покупном варианте предусматривается еще и колба с рассеивателем, внутри которой располагаются диоды. Но лампочка, сделанная своими руками, имеет больше сходств с моделью «кукуруза», которая предполагает расположение излучателей  на цилиндрическом корпусе.

Схема работы диодного источника света на 220 вольт

Напряжение питания проходит через токоограничивающий конденсатор на выпрямительный мост. Проходя через электролитический конденсатор, сглаживающий пульсации, выпрямленное напряжение подается на диоды.

Корпуса для светодиодных ламп

Собранную лампу для удобства эксплуатации помещают в корпус, в этом качестве могут выступать разные изделия:

• цоколь от лампы накаливания;
• корпус компактной люминесцентной лампы (КЛЛ);
• корпус галогенной лампы.

Размещение в цоколе дает два преимущества:

1. лампу можно включать в стандартный патрон;
2. обеспечивается хороший теплоотвод.

Теплоотвод крайне важен для светодиодов, поскольку в условиях перегрева они деградируют: уменьшается иллюминация и сокращается срок службы.

Цоколь с лампы накаливания

От перегоревшей лампочки аккуратно отделяют колбу, затем вынимают спираль. В освободившийся цоколь помещают собранную на текстолите или алюминиевой пластине светодиодную лампу.

Основа последней должна иметь соответствующие размеры: на текстолите или алюминиевом листе вычерчивается круг такого диаметра, чтобы его можно было утопить в цоколе на 1-2 мм.

У данного варианта есть два недостатка:

1. отсутствует качественная изоляция;
2. лампа смотрится не очень привлекательно.

Потому зачастую для установки светодиодной лампы используют другие изделия.

Корпус энергосберегающей лампы

Наилучший вариант. Лампу аккуратно разбирают, отделяя газоразрядные трубки. Затем извлекают схему, предназначенную для розжига и поддержания горения.

Для светодиодной лампы она не нужна, но некоторые детали могут пригодиться. Используют предохранитель (его так и оставляют в цоколе) и диод (обычно в лампах КЛЛ устанавливается диод марки 1N4007).

Лампа крепится к цоколю двумя способами:

1. на защелках (наиболее распространенный). Их необходимо поддеть отверткой;
2. точечным кернением по всей окружности. Разборка осуществляется путем высверливания фиксаторов либо спиливанием этой части ножовкой.

Светодиоды в подобном корпусе крепят разными способами:

1. в лампах с 3-мя U-образными газоразрядными трубками: в отверстиях под трубки (их 6 шт.). Здесь диоды крепят термопистолетом или силиконовым герметиком. Драйвер же размещают в цоколе;
2. в лампах прочих видов устанавливают в корпус крышку от пластиковой бутылки и затем в нее — плату со светодиодами. А можно вырезать круг по размерам корпуса и проделать в нем отверстия под ножки светодиодов, как это было описано выше.

Существует несколько видов цоколя. Их идентифицируют по буквенно-цифровому обозначению. Так, литера «Е» указывает на наличие резьбы, «В» — штифта, «F» — штыря и т.д.

Может присутствовать еще одна буква — U, A или V: обозначает, в каких лампах применяется цоколь (соответственно, в энергосберегающих, автомобильных, с коническим концом). Далее следуют цифры, обозначающие его диаметр.

Наиболее популярный на постсоветском пространстве цоколь — Е27.

Корпус галогенной лампы

Для извлечения колбы галогенной лампы из корпуса — достаточно удалить отверткой удерживающий ее клей

Работу следует вести с предельной осторожностью, поскольку хрупкую колбу легко можно повредить

Далее лампу располагают контактными ножками вверх и слегка бьют по ним молотком. Светоэлемент при этом выпадет.

Основные неисправности светодиодных ламп на 220 вольт

Исходя из многолетнего опыта, если не горит светодиодная лампа 220 в, то причины могут быть следующими:

Выход из строя светодиодов

Поскольку в светодиодной лампе все светодиоды подключены последовательно, если выходит хотя бы один из них, вся лампочка перестает светится поскольку возникает обрыв цепи. В большинстве случаев светодиоды в лампах на 220 применяются 2-х типоразмеров: SMD5050 и SMD3528.

Для устранения этой причины необходимо найти вышедший из строя светодиод и заменить его на другой, или же поставить перемычку (перемычками лучше не злоупотреблять — так как они могут увеличить ток через светодиоды в некоторых схемах). При решении проблемы вторым способом незначительно уменьшится световой поток, однако лампочка опять станет светить.

Чтоб найти поврежденный светодиод нам понадобится источник питания с низким током (20 мА) или мультиметр.

Для этого подаем «+» на анод, а «–» на катод. Если светодиод не засветится, значит он вышел из строя. Таким образом нужно проверить каждый из светодиодов лампы. Также вышедший из строя светодиод можно определить визуально, это выглядит примерно так:

Причиной данной поломки в большинстве случаев является отсутствие какой-либо защиты светодиода.

Выход из строя диодного моста

В большинству случаев при таковой неисправности основная причина — заводской брак. И в таком в случае зачастую «вылетают» и светодиоды. Для решения данной проблемы необходимо заменить диодный мост (или диоды моста) и проверить все светодиоды.

Чтобы проверить диодный мост необходим мультиметр. Необходимо подать на вход моста переменное напряжение 220 В, и проверить напряжение на выходе. Если на выходе оно остается переменным, то значит диодный мост вышел из строя.

Если диодный мост собран на отдельных диодах, их можно поочередно выпаять и проверить прибором. Диод должен пропускать ток только в одном направлении. Если он вообще не пропускает ток или пропускает при подаче на катод положительной полуволны значит он вышел из строя и требует замены.

Плохая пайка выводных концов

В данном случае нам будет необходим мультиметр. Нужно разобраться в схеме светодиодной лампы и далее проверять все точки, начиная со входного напряжения 220 В и заканчивая выводами светодиодов. Исходя из опыта, данная проблема присуща дешевым светодиодным лампам и чтоб ее устранить достаточно паяльником дополнительно пропаять все детали и компоненты.

Как разобрать

При разборе лампочки колба отсоединяется от цоколя. При этом проявляется аккуратность, так как цоколь легко повреждается. Отверткой отсоединяются детали, зафиксированные защелками (отвертка проникает в щель, и поворотом раздвигает половинки) – продвигается по контуру до полного отсоединения цоколя и колбы.

Открепляются проводки, которые направлены на нити накаливания.

После раскрытия будет видна плата самого электронного блока – своего рода пусковое устройство, которое есть во всех первоначальных лампах дневного света. Только современные электронные, а в старых – стартер, дроссель.

Собираем простую LED-лампу

Рассмотрим выполнение светильника в стандартном цоколе от люминесцентной лампы. Для этого нам придется несколько изменить приведенный выше список материалов. В этом случае мы используем:

• старый цоколь Е27;
• светодиоды НК6;
• драйвер RLD2-1;
• кусок пластика или плотного картона;
• суперклей;
• электропроводку;
• паяльник, плоскогубцы, ножницы.

Первоначально требуется разобрать светильник. У люминесцентных устройств подсоединение цоколя к пластинке с трубками осуществляется с помощью защелок

Важно обнаружить место крепежа и поддеть элементы отверткой, что позволит легко отсоединить патрон

Процесс сборки самодельной светодиодной лампы простой. В корпус от старого прибора вставляется драйвер, поверх которого устанавливается плата со светодиодами

Разбирая прибор, нужно соблюдать предельную осторожность, чтобы не нанести вреда трубкам, внутри которых находится ядовитое вещество. Одновременно необходимо следить за целостностью электропроводки, подсоединенной к цоколю, а также сохранять детали, содержащиеся в нем

Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов

Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали

Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов. Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали.

Для их надежного крепления лучше сделать дополнительную пластмассовую или картонную крышку, которая послужит для изолирования чипов.

В лампе будут применяться светодиоды НК6, каждый из которых состоит из 6 кристаллов с параллельным подключением. Они позволяют создать довольно яркий осветительный прибор при минимуме потребляемого электричества.

Для подключения каждого светодиода к крышке необходимо выполнить по два отверстия. Прокалывать их следует аккуратно в строгом соответствии схеме.

Пластиковая деталь позволяет прочно зафиксировать LED-элементы, тогда как использование картона требует дополнительного закрепления светодиодов к основанию при помощи жидких гвоздей либо суперклея.

Так как устройство рассчитано на применение шести светодиодов мощностью по 0,5 ватт каждый, в схеме нужно предусмотреть три параллельно подсоединенных элемента.

В конструкции, которая будет работать от электросети мощностью 220 В, нужно предусмотреть драйвер RLD2-1, который следует приобрести в магазине или выполнить самостоятельно.

Во избежание короткого замыкания перед началом сборки важно заизолировать драйвер и плату друг от друга, используя пластик или картон. Поскольку лампа почти не нагревается, не стоит беспокоиться о перегреве

Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение

Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение.

Устройство, работающее от стандартного патрона с питанием 220В, имеет низкое энергопотребление и мощность равную 3 Ваттам. Последний показатель в 2-3 раза меньше, нежели у люминесцентных устройств и в 10 раз меньше, чем у ламп накаливания.

Хотя световой поток равен всего лишь 100-120 люменов, благодаря ослепительно белому цвету лампа кажется значительно ярче. Собранный светильник можно применять в качестве настольного либо для освещения компактного помещения, например, коридора или чулана.

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

1. Клеммники.
2. Пассатижи.
3. Строительный нож.
4. Отвёртка.
5. Кабель с достаточной длиной.
6. Распределительные коробы.
7. Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально

К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе. В последнем случае потом для изоляции используют ленту

В последнем случае потом для изоляции используют ленту.

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.
