Как установить трубу в бане через потолок и крышу своими руками

Монтаж проходов для двухэтажных построек

Если здание двухэтажное, то в этом случае после проведения монтажа на первом этаже необходимо заняться вторым. Как провести сэндвич трубу через второй этаж? Рассмотрим основные пункты проводки сэндвич дымохода через второй этаж:

1. Как правило, второй этаж бань обустраивается под комнату отдыха. Также прокладка сэндвич дымохода может проходить в частном доме. В таких случаях производится переход с сэндвич трубы на одностенную трубу. Это делается для того, чтобы тепло от дымохода распространялось и обогревало помещения. Переход на одностенную трубу стоит осуществлять на высоте 1 м от пола второго этажа.

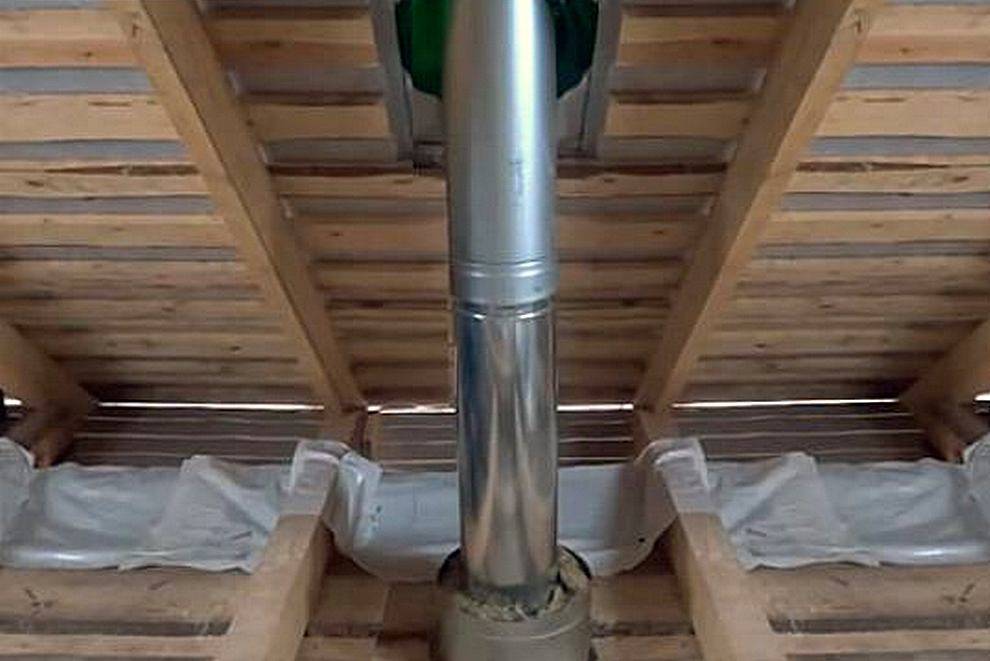

2. Перед проходным узлом чердака проводится переход обратно на сэндвич трубу.
3. Чердачный проходной узел устанавливается таким же образом, как и предыдущий.

4. Необходимо провести дымоход через гидроизоляционное покрытие и кровлю. В обязательном порядке необходимо выполнить теплоизоляцию и обустроить защитный фартук, который будет служить гидроизоляцией сэндвич дымохода. Для этих целей могут подойти самодельные фартуки и жаростойкий герметик.

Гидроизоляция после проводки трубы через крышу необходима для того, чтобы влага не проникала на чердак и не стекала по конструкции вниз. При проходе сэндвич трубы через крышу также необходимо соблюдать нормативы, описанные в СНиП.

Как сделать безопасной

Помимо всего прочего, особого внимания всегда требует пожаробезопасность конструкции.

Для ее обеспечения не следует пренебрегать следующими правилами:

1. В дымоходной конструкции не должно присутствовать стыков с другими трубами;
2. Ни в коем случае не допускать соприкосновения дымохода с иными коммуникационными системами, в особенности с газо- или электропроводом;
3. В течение одного отопительного сезона, в который дымоход эксплуатируется, процесс очистки должен производиться минимум три раза;
4. -Минимальная высота дымоходной трубы после вывода ее через крышу – 150 см.

Только соблюдая все основные правила, вы сможете добиться максимальной безопасности банного помещения.

Основные сложности в работе

Перед началом какого-либо процесса нужно определить для себя все сложности, с которыми придется столкнуться во время работы. Делается это для того, чтобы понимать, чего ждать от процесса и не отчаиваться, встретив на пути преграду.

Процесс провода трубы в бане через потолок и крышу сам по себе достаточно кропотливый, сложный и в какой-то степени опасный.

Именно поэтому на этапе проектирования заостряется особое внимание. Проект позволяет заранее просчитать все риски, обозначить замеры и расчёты, а также произвести чертежи, по которым в дальнейшем будет идти работа. Сложность, с которой сталкиваются большинство застройщиков, заключается в нахождении пересечения оси трубы дымохода и оси потолка с последующим его выводом на крышу

Сложность, с которой сталкиваются большинство застройщиков, заключается в нахождении пересечения оси трубы дымохода и оси потолка с последующим его выводом на крышу.

Внимание! Последствием ошибки в расчетах может стать дырка в потолочной конструкции парилки. Страховкой в подобных ситуациях станет лист из нержавеющей стали, который, в случае чего, не только послужит тепловым экраном, но и выполнит декоративную роль.

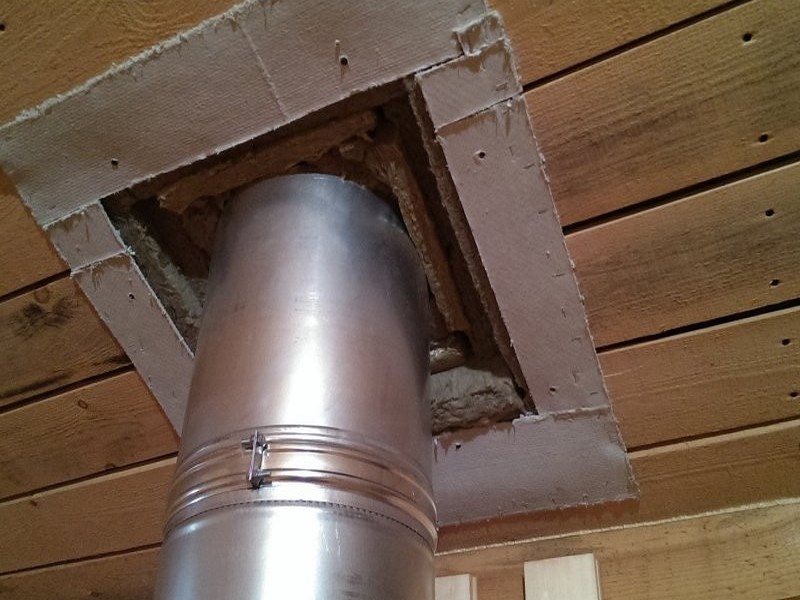

Когда труба дымохода твердо и правильно стоит в переходнике, зазор около прохода дымохода через потолок в бане заполняется негорючим теплоизоляционным материалом

Хорошо себя зарекомендовали минеральная и базальтовая вата, керамзит

Когда труба дымохода твердо и правильно стоит в переходнике, зазор около прохода дымохода через потолок в бане заполняется негорючим теплоизоляционным материалом. Хорошо себя зарекомендовали минеральная и базальтовая вата, керамзит.

Важно! Помимо теплоизоляции стоит помнить о гидроизоляции. Ею должно быть обеспечено место вывода трубы через кровлю крыши.

Самым последним этапом в процессе провода трубы является обрезка дымохода, труба которого выходит с крыши наружу

Дабы защитить отверстие трубы от дождя и снега, необходимо сверху него надеть «грибок»

Самым последним этапом в процессе провода трубы является обрезка дымохода, труба которого выходит с крыши наружу. Дабы защитить отверстие трубы от дождя и снега, необходимо сверху него надеть «грибок».

Как избежать прогорания?

Даже при корректной разделке избежать перегрева удается не всегда. Труба раскаляется до запредельных температур, вероятность прогорания возрастает.

            Полезная информация: «Какой потолок лучше сделать в бане?«

Есть несколько способов защитить конструкцию и минимизировать повреждения:

«Водяная рубашка». Она делается прямо на дымоходе. Нагретую воду можно будет использовать для душа. Эффективно, но не так просто соорудить. Потребуется установка выносного бака, подводка воды. Зато температура над водяной рубашкой будет низкой, любые прогорания исключены.
Бак самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться

Важно вовремя сливать ее или доливать холодную, не допуская закипания.
Сетка для камней. Преимущество данного метода в том, что камни отлично сушат воздух. Сложности могут возникнуть разве что с поиском надежной опоры, поскольку камни весят немало.

Сложности могут возникнуть разве что с поиском надежной опоры, поскольку камни весят немало.

Использование любого из перечисленных выше методов значительно снижает температуру трубы. Впрочем, можно попробовать и воздушное охлаждение. На теплоизолированную трубу потребуется надеть такую же, но большего диаметра. Сверху и снизу сооружается решетка, обеспечивающая свободный приток и отток воздуха.

Правила установки дымоходной трубы

Устанавливать трубу через крышу в деревянном строении необходимо с соблюдением противопожарных правил

Выполнение всех оговоренных требований обеспечит сохранение здоровья, а в некоторых случаях и жизни людей. Поэтому при проектировании и монтаже дымоходов необходимо учитывать нормативные значения расстояний от дымоходных труб до стен, конструктивных элементов потолка и крыши, а также высоты дымохода.

• Дымоходная труба должна отстоять от легко воспламеняемых конструкций не менее, чем на 130 мм, а от неизолированных керамических труб – не менее, чем на 250 мм.
• Проходной узел должен превышать толщину потолка не меньше, чем на 70 мм.
• Конструктивные элементы проходного узла должны быть отделены от деревянных элементов потолка негорючими материалами.
• Наружные поверхности дымохода должны отстоять от стен из горючих материалов на 260-500 мм, из материалов, оштукатуренных и армированных металлической сеткой или защищенных теплоизоляционными негорючими материалами на 20-380 мм.
• Дымоходная труба должна быть надежно защищена от случайного касания ее поверхности пользователями бани и прочно закреплена на стенах и перекрытиях сооружения.

Места прохода через крышу и потолок

Очень важно отнестись со всей внимательностью и ответственностью к местам прохода через перекрытия бани. Данные участки подвергаются изоляции, несмотря на вид используемого дымохода, будь то сэндвич-трубы или обычные металлические

Данные участки подвергаются изоляции, несмотря на вид используемого дымохода, будь то сэндвич-трубы или обычные металлические.

Для того, чтобы проход через перекрытия был максимально безопасным и качественным, используется специальный короб. Его можно как изготовить самостоятельно, так и приобрести в магазине.

В процессе монтажа следует брать в учет следующее:

1. Диаметр отверстия для трубы должен быть гораздо больше диаметра самой трубы, поскольку от поверхности дымохода до конструкции перекрытия должно быть расстояние в 25-30 см;
2. Вокруг трубы не должно оставаться свободного пространства, поскольку все оно должно быть плотно заполнено утеплителем;
3. Края разъема для трубы следует обработать металлическими листами прежде, чем установить короб;
4. Ближайшие древесные элементы в обязательном порядке должны быть обработаны антипиренами.

Правила безопасности

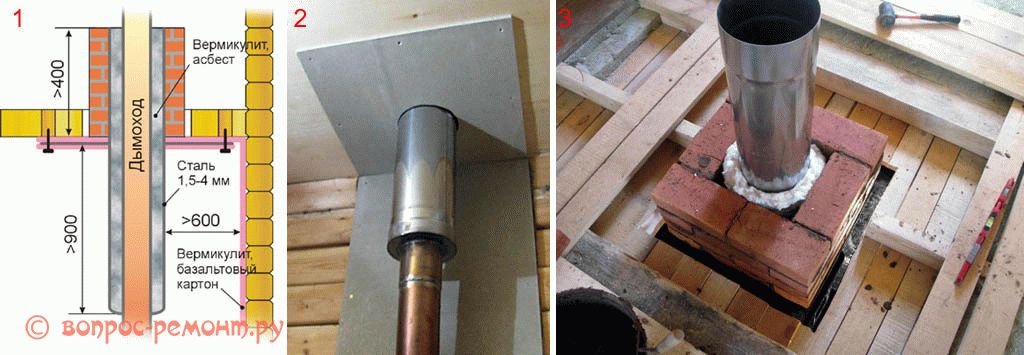

Проход трубы через потолок бани регламентируется СНиП 41-01-2003. Данный документ гласит, что:

• проход трубы бани в потолке должен располагаться на минимальном расстоянии в 350 мм от легко воспламеняющихся конструкций и 250 мм от трудно воспламеняющихся элементов;
• идеальным считается это расстояние оставить не закрытым (воздушным). Однако такая конструкция будет терять большое количество тепла;
• указанное расстояние заполняется негорючими материалами;
• отверстие необходимо закрыть металлическими листами (чаще применяется нержавейка, которая не портит внешний вид помещения);
• труба в бане через потолок и крышу не должна иметь стыков. Этот фактор необходимо учесть при конструировании дымохода;
• максимальная длина трубопровода, проходящего через потолок или крышу не должна превышать 1 м;
• дымоход не должен крепиться к перекрытию или кровле жестко.

В ходе повышения и понижения температуры труба может соответственно немного расширяться и сужаться. Прочное крепление приведет к деформации трубы или проходимого перекрытия.

Выбор теплоизоляционного материала

Теплоизолятором могут быть следующие материалы:

базальтовая или минеральная вата. Утеплитель способен выдерживать нагрев до 600ºС. Основными недостатками является: выделение формальдегида, так как в состав материала входят смолы и неустойчивость защитных качеств при намокании, что возможно в случае образования конденсата;

Базальтовая вата

керамзит. Материал обладает отличными свойствами. При намокании керамзит быстро восстанавливает свои функции. Однако для обустройства перекрытия придется дополнительно ставить емкости, в которых материал будет располагаться;

Керамзит средней фракции

минерит. Материал состоит из цемента, целлюлозы и минеральных наполнителей. Плитка минерита способна выдерживать температуру до 600ºС. При нагревании не выделяет вредных веществ, а при попадании воды не теряет своих свойств;

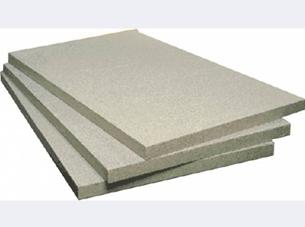

Утеплитель минерит

• асбест. Является неплохим изолирующим материалом, однако при сильном нагревании выделяет вредные для человека вещества;
• песок или глина. Материалы использовались в качестве теплоизоляторов ранее, до появления современных утеплителей. Однако некоторые специалисты предпочитают пользоваться натуральными материалами, нежели искусственными.

Самым оптимальным утеплителем считается минерит.

Изоляция стыков труб

Для придания стыкам герметичности применяют:

• высокопрочные герметики, способные выдерживать большие перепады температур;
• специальные хомуты, изготовленные из такого же материала, как и дымоход.

Для обеспечения тяги в дымоходном канале не должно быть больше 3 – 4 соединений труб. Оптимальным считается дымоход, состоящий из 3-х колен.

Правила безопасности

Чтобы баня была комфортной и безопасной, а тепловой прибор работал без перебоев и не стал причиной пожара или получения травм, следует выполнять следующие правила безопасности при монтаже и эксплуатации дымохода:

• Не допускается провисание и перекашивание элементов дымоотводящей системы.
• Выполнение поворотов трубы допускается, но не более трех.
• Расстояние от дымовой трубы до стен должно быть не менее 50 см.
• Все соединения должны выполняться таким образом, чтобы ни одно не оказалось внутри стены, потолка или в месте прохождения кровли.
• Запас на теплоизоляцию в потолке и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см для дымовой шахты или комбинированного дымохода. Для прохождения негорючей кровли достаточно запаса в 13 см.
• Если дымоотвод возвышается над крышей более чем на 1,2 м, его необходимо дополнительно зафиксировать при помощи растяжек.
• Все соединения должны быть надежны и герметичны. При обнаружении разгерметизации узла незамедлительно следует выполнить его ремонт. В случае появления дыма в месте стыка труб или элементов шахты работу отопительного прибора прекращают, а стык ремонтируют.
• В ходе эксплуатации необходимо выполнять профилактику: прочистку трубы от сажевых отложений, сброс конденсата из капельника. Это продлит срок службы дымохода и отопительного прибора.
• При снижении или опрокидывании тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
• После продолжительного перерыва в использовании бани дымоход и тепловой прибор могут оказаться засорены или завоздушены. В этом случае растопить баню не удастся. Осмотр, ремонт и прочистку дымоотвода лучше провести до пуска теплогенератора.

Дымоход из железной трубы

Довольно часто, особенно в сельской местности, применяют железный дымоход для бани. То есть, используется обычная железная труба диаметром 100-110 мм. Вариант не совсем лучший, но имеет право существовать. Здесь уже потолочно проходной узел (ППУ) выполняется по-другому. Расстояние от металлической трубы до деревянных конструкций должно быть 40-50 сантиметров.

Сам дымоход в районе потолочного прохода и на чердаке обёртывается листовым асбестом. Он предварительно смачивается водой, чтобы не трескался при изгибах. Сверху такую обёрнутую трубу можно замотать проволокой. Она не позволит асбесту «сползти» вниз.

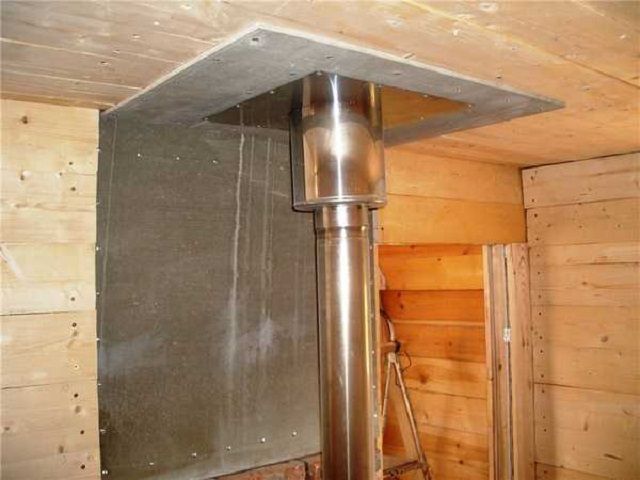

Со стороны парилки сделанное отверстие закрывается листом нержавейки или обычного тонкого металла. Но под этот лист необходимо также подложить асбест или паронит. Цель – уменьшить теплообмен между этим металлом и финишной отделкой, например, вагонкой. Сверху на металлический лист засыпается керамзит или укладывается базальтовый утеплитель.

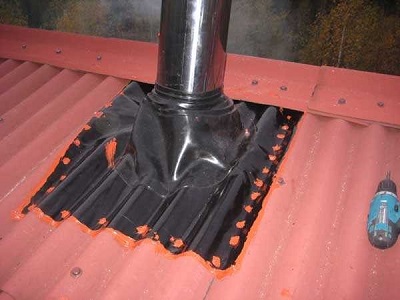

Для того чтобы закрыть кровлю, флеш уплотнитель для данной трубы уже не подойдёт. Резина просто не выдержит высокой температуры. Поступают следующим образом: вырезанное отверстие закрывают листом металла, а щели между трубой заделывают верёвочным асбестом, который обильно смачивают в густом цементном растворе (просто обматывают вокруг трубы). Как говорится: дёшево и сердито.

Переход через потолочное перекрытие

Как вывести трубу из бани через потолок? Для обустройства перехода можно:

• приобрести готовые разделки;
• соорудить переход самостоятельно.

Обустройства потолочного перехода с готовой разделкой

Готовый полочный узел предназначен для облегчения работ по обустройству потолочного перехода. Приобрести такой элемент дымохода можно в любом специализированном магазине. Готовые проходы бывают двух видом:

1. содержащие изоляцию;
2. без изоляции.

Проходной узел с готовой изоляцией состоит из:

• двух пластин;
• куска изолированной трубы;

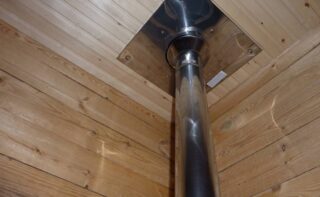

Готовый потолочный узел с изоляцией

Переходник без изоляции представляет собой металлические короба, которые требуется заполнить изолирующими материалами, и отверстия для труб.

Узел для обустройства прохода через потолок не имеющий изоляции

Как установить трубу в бане через потолок с использованием готовой разделки? Весь процесс состоит из следующих этапов:

1. проделать в потолке отверстие требуемых размеров (зависит от требований пожарной безопасности и габаритов разделки);
2. в нужных местах разделка утепляется ранее выбранным материалом;
3. готовый узел устанавливается в потолочном проходе;
4. подводится труба в потолок в бане. Длина трубы должна быть менее высоты на 10 – 15 см;
5. на чердаке подсоединяется следующий участок трубы.
6. стыки труб герметизируются.

Процесс установки готовой разделки

Обустройство потолочного перехода своими руками

Для самостоятельного изготовления узла перехода потребуются:

• металлические пластины;
• утеплитель;
• дымоходная труба.

Труба в бане через потолок устанавливается по следующей схеме:

1. в потолке проделывается отверстие, диаметр которого более диаметра применяемой печной трубы на 130 – 180 мм;

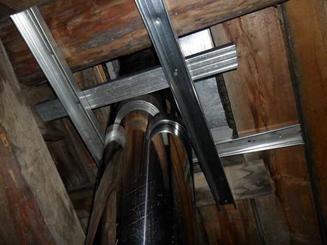

Дополнительное укрепление потолочных балок

1. дымоход выводится на чердак. При этом соединение труб должно быть выше или ниже потолка;
2. с внутренней стороны бани на потолок устанавливается металлическая пластина;

Крепление поддерживающей металлической пластины

1. все расстояние от пластины до чердачного пола изолируется.

Труба в бане через стену прокладывается аналогичным образом. Более подробно с процессом можно ознакомиться на видео.

Как установить, учитывая вид покрытия и конструкцию

Первое, о чем стоит помнить при проводе трубы дымохода через кровлю – это о важности отвода воды, стекающей по кровельному покрытию, а также по самой трубе. Помощниками в этом серьезном деле станут защитные фартуки

Помощниками в этом серьезном деле станут защитные фартуки.

Устанавливать же их следует таким образом, чтобы верхний край фартука находился либо под кровельным листом, что находится выше фартука, либо под коньком.

У высоты трубы над коньком крыши бани нет определенного понятия.

Также, когда проводится труба через крышу, она должна фиксироваться. Главное – не переусердствовать.

Для круглой трубы направление задается металлическими планками.

Далее рассмотрим технологию вывода трубы в зависимости от типа дымохода.

Важно! Очень важно следить за тем, чтобы зафиксированный дымоход был подвижен по отношению к кровле, поскольку при его расширении и сжатии от перепадов температур не избежать повреждений поверхности крыши, а также последующей течи.

Правила установки дымоходной трубы

Существует несколько правил, которые следует соблюдать при установке дымохода:

перед установкой важно тщательно спланировать его расположение;
участок трубы, расположенный горизонтально от печи до врезки, не должен быть больше 1 метра;
труба из металла должна иметь зазор до легковоспламеняющихся отделочных элементов не менее 1,5 м;
дымоход следует устанавливать так, чтобы его срез не пришёлся на подветренную зону. Это существенно снизит силу естественной тяги;
в газоходном канале следует предусмотреть возможность прочистки трубы, в том числе от конденсата.

Наиболее часто используют для этого базальтовое волокно. Снаружи слой изоляции закрывается кожухом из оцинкованной стали. Это будет препятствовать образованию конденсата и защитит чердак от пожара.

Что представляет собой труба

Конструкция печной трубы определяется материалом ее изготовления и расположением. К примеру, если вы планируете установить печку из кирпича, то к ней подойдет вытяжная труба из керамики или кирпича. Для стальных печей можно применять стальные и керамические трубы.

Чтобы лучше понимать, как правильно вывести трубу в бане, нужно иметь в виду, что бывают сборные печи, которые легко обслуживать, а процесс их установки не нуждается в особых навыках. Как правило, составные конструкции имеют 2-3 трубы, 2 колена, систему водоотвода, шибера, тройники, переходники и дефлекторы. Крепится такая конструкция опорными кронштейнами и хомутами.

Выбор

Дымоход устанавливается во избежание попадания продуктов горения в парную, а также в легкие человека. Всем известно, что это существенно может подорвать состояние даже самого здорового человека. Поэтому дымоход является одним из важнейших элементов конструкции бани.

Если говорить о материалах, используемых для его создания, то выбор здесь невелик:

1. Кирпич;
2. Металл;
3. Керамика.

Безусловно, данные материалы можно достаточно удачно комбинировать.

Информация! Определить нарушение герметичности дымохода поможет обычная белая краска! На окрашенном дымоходе она потемнеет в местах проникновения дыма.

Некоторое время назад особой популярностью пользовались кирпичные дымоходы, поскольку это просто, удобно и дешево.

В наше время в популярности им не уступают и металлические дымоходы. Однако разберем подробнее все преимущества и недостатки каждого из типов.

Преимущества кирпичного дымохода:

1. Прочность и долговечность;
2. Пожарная безопасность;
3. Теплоизолирующие свойства;
4. Экономичность.

Недостатки кирпичного дымохода:

1. При отсутствии опыта, соорудить кирпичный дымоход будет достаточно сложно, поэтому придется прибегнуть к помощи профессионалов;
2. Из-за шероховатости внутренней поверхности кирпичного дымохода сажа и прочие продукты горения будут оставаться на стенках. Кирпичный дымоход придется чистить гораздо чаще;
3. Так как кирпичные конструкции довольно увесистые, без фундамента не обойтись.

Далее разберем подробнее металлические дымоходы. Материалом для их изготовления используется нержавеющая сталь, поскольку она способна выдержать резкие перепады температур, а также высокую влажность, которой в бане не избежать.

Преимущества металлических дымоходов:

1. Благодаря гладкой внутренней поверхности сажа не накапливается на стенках, что облегчает процесс прочистки труб;
2. Простота монтажа;
3. Огромный выбор готовых металлических дымоходов на рынке.

Недостатки металлических дымоходов:

1. Высокая теплопроводность;
2. Необходимость теплоизоляции;
3. Ограничение в выборе материалов.

Информация. Наиболее популярным представителем металлических дымоходов являются сэндвич-трубы. Состоят они из внутренней и внешней трубы, на стыке которых прокладывается слой теплоизоляции. Такую конструкцию можно соорудить и своими руками, это достаточно простой процесс.

Следующие в очереди дымоходы из керамики. Они объединяют в себе достоинства и кирпичных, и металлических труб, а также практически не имеют недостатков:

1. Простота монтажа;
2. Низкая теплопроводность;
3. Пожарная безопасность;
4. Хорошая тепловая аккумуляция.

Важно! В выборе дымохода лучше отдавать предпочтение прямым конструкциям, без изгибов. Такими характеристиками обладают в основном кирпичные дымоходы.

Особенности вывода кирпичного

Обилием форм кирпичные дымоходы не отличаются, поскольку производятся они либо прямоугольными, либо квадратными.

Благодаря этому для того, чтобы загерметизировать стыки, можно использовать материалы, идущие в комплекте с кровельными конструкциями.

Внимание! Не следует браться за самостоятельную кладку дымохода, если вы не имеете достаточного опыта. Если же вы все-таки решили сделать дымоход своими руками, предварительно потренируйтесь – выложите хотя бы 10-20 рядов кирпичей просто на земле и без раствора.. Например компании, выпускающие кровлю из металлочерепицы, прилагают к комплекту специальные клейкие ленты с алюминием или свинцом в составе, которые используются в процессе герметизации стыков

Один из краев крепится к обрешетке, второй – у основания самого дымохода

Например компании, выпускающие кровлю из металлочерепицы, прилагают к комплекту специальные клейкие ленты с алюминием или свинцом в составе, которые используются в процессе герметизации стыков. Один из краев крепится к обрешетке, второй – у основания самого дымохода.

Далее верхний край фиксируется металлической планкой, под которой делается углубление таким образом, чтобы и планка, и лента оказались в нем.

Благодаря такой конструкции, вероятность попадания воды внутрь существенно уменьшается.

Далее стык необходимо защитить от просачивания воды, для этого подойдет термостойкий герметик.

Хорошей новостью является то, что для труб квадратных и прямоугольных форм защитный фартук можно смастерить своими руками. Понадобится лишь немного жести или лист алюминия.

Необходимо четыре части – две боковые, передняя и задняя.

Каждая из полос загибается таким образом, чтобы одна часть крепилась к обрешетке, а вторая – непосредственно к трубе.

Конструкция полностью промазывается герметиком во избежание попадания воды в потолочный пирог.

Технология обустройства кирпичного дымохода:

На первом этапе делается разметка под выход трубы на потолке и крыше

Затем выпиливается отверстие по рассчитанным размерам и, что наиболее важно, строго вертикальное;
На заранее подготовленное место печи выкладываются кирпичи, соблюдая необходимый для хорошей тяги диаметр трубы. Ширины прохода на полкирпича будет достаточно

Следует очень тщательно следить за правильностью укладки кирпичей, поскольку исправить возможности не представится – кирпичи придется демонтировать;
Рядом с потолком пространство стен расширяется, что делает всю конструкцию более устойчивой. Реализуется это за счет того, что каждый последующий ряд слегка выступает над другим;
Далее дымоход закрепляется посредством обрезных досок, которые прибиваются вплотную к распушке;
Проход снова нужно сузить по той же технологии;
Далее кладется выдра, которая служит для отвода дождевых вод. Условием кладки является то, что выдра должна начинаться от самой нижней точки кровли и продолжаться до тех пор, пока не будет выступать от самой верхней точки на два ряда;
Далее выкладывается шейка дымохода и устанавливается колпак, как защита от осадков;
Последним этапом является герметизация стыков. К данному процессу стоит отнестись максимально внимательно.
Кирпичные дымоходы относятся к ряду наиболее эффективных конструкций, однако существенным недостатком является их высокая стоимость и трудности монтажа.

На современном рынке существуют более современные, простые и недорогие конструкции.

Информация! Высота дымохода должна быть не менее 5 м!

В свою очередь, минимальный показатель высоты трубы, выступающей над кровлей, должен быть порядка:

1. 50 см – над плоской кровлей;
2. 50 см – над верхней точкой конька, при условии, что дымоход расположен на расстоянии не более 150 см от конька;
3. Не ниже конька – если расстояние от дымоходной конструкции до конька свыше 150 см, но меньше 300 см.
