Подключение светодиодной RGB ленты
Правильный порядок подключения элементов цепи выглядит следующим образом:
Правильный порядок подключения
Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

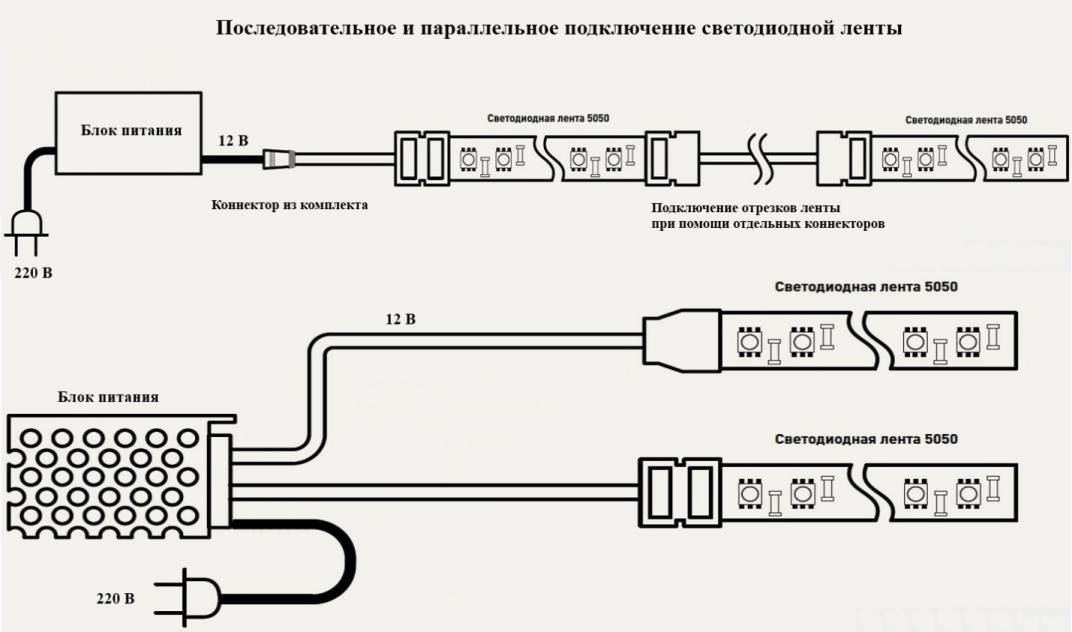

Что будет, если подключить последовательно?
Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Неправильное подключениеПравильное подключение
Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.
RGB коннектор
Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.
Подробнее как соединять rgb ленту между собой.
Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)
При подключении следующих элементов цепи важно соблюдать полярность

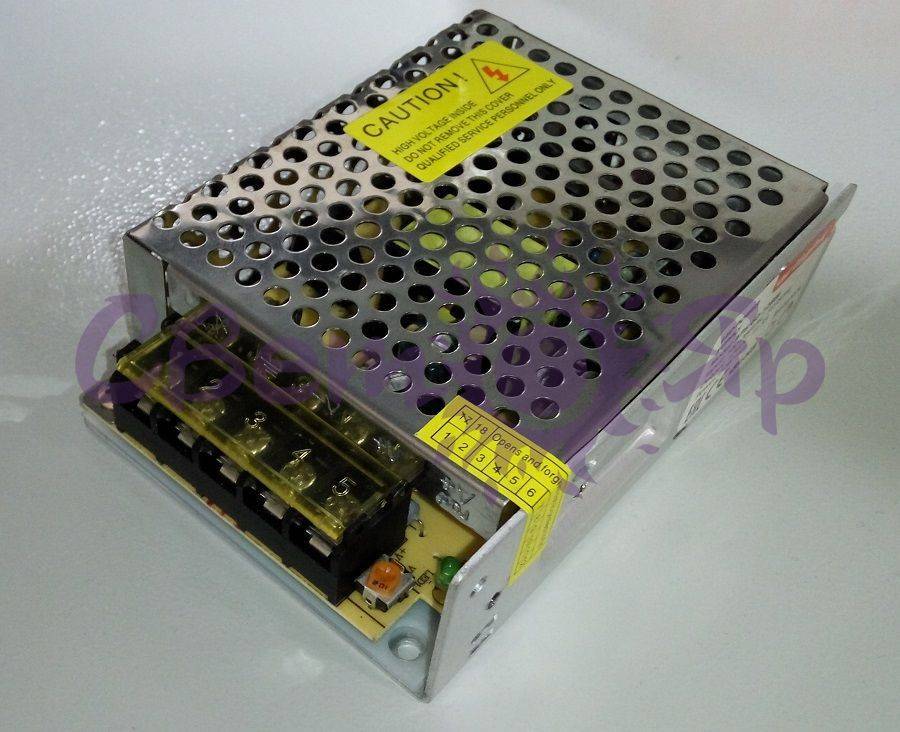

Клеммы подключения на БП

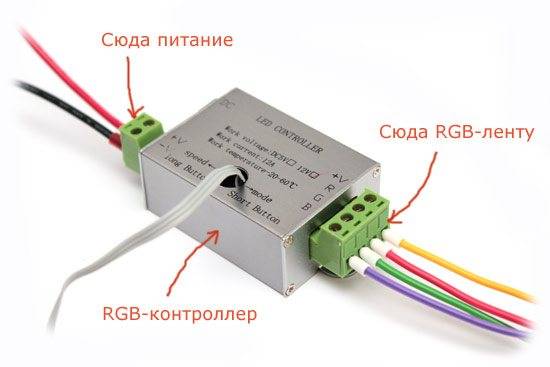

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.
Клеммы подключения контроллера к светодиодам
В результате готовая схема в сборе должна иметь вид:
Схема в сборе
Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:
Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier
Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.
Схема подключения RGB светодиодной ленты без усилителя
Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.
Электрическая схема подключения RGB освещения
Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:
Схема подключения 10 или 15
Схема подключения ленты с RGB усилителем
Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:
Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:
Схема подключения усилителя с 2 блоками питания
По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.
Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.
Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.
Схема: один БП несколько усилителей
Схема с несколькими параллельными усилителями с отдельным питанием.
Схема: несколько параллельных усилителей с отдельными БП
Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.
Правильная схема подключения 20 метров RGB ленты показана на видео.
Особенности монтажа монохромных световых полос
Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.
ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо
Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.
Инструкция по подключению монохромной световой полосы
Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.
ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки
Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.
Для начала рассмотрим, что собой представляет комплект. Это:
- светодиодная лента длиной 5 м;
- диммер с пультом дистанционного управления для монохромной ленты;
- блок питания (в нашем случае, его мощность составляет 6 Вт).
ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания
После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.
ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть
Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.
ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы
Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.
ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа
Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.
ФОТО: youtube.comКнопки ручного диммирования на ПДУ
Подключение двух и более монохромных лент
Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.
ФОТО: carnovato.ruСхема коммутации монохромной ленты
Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.
Для чего необходимо подсветка компьютерной зоны
Компьютер, как и телевизор, давно стали постоянными жильцами наших домов и квартир. Без них мы уже ни мыслим себя. Компьютер в последние годы отобрал у телевизора популярность и стал самым популярным местом в доме. Но стоит помнить, что при работе с компьютером нужно знать определенные правила, касающиеся организации рабочего времени, проводимого за ним.
Рабочее место за компьютером
Поэтому очень важно, работая за такого рода устройствами, соблюдать определенные требования и рекомендации. Одним из наиболее важных аспектов работы за компьютером является его качественная и полноценная подсветка
Необходимость подсветки компьютера в вечернее и темное время суток связана с тем, что его подсвеченный экран сильно контрастирует с окружающим пространством, утомляя нашу зрительную систему. Отличным вариантом здесь будет использование светодиодной ленты в качестве подсветки. Ее можно подключить таким образом, чтобы одновременно со светом играла музыка. Кроме этого установив ее с выключателем, вы получаете возможность управление подсветкой, включая ее только при наличии такой необходимости. Подключив светодиодную ленту к своему компьютеру, вы получите не только качественную фоновую, но и еще декоративную подсветку, которая красиво выделить данное пространство комнаты, визуально отгородив его от остальных зон.
Используем коннекторы
Стоит сразу отметить, что этот способ более простой, более дорогой и достаточно надежный.
Прежде чем приступать к соединению, найдите контактные пятаки. На разных типах ленты они похожи и располагаются по линии реза. Место разреза обозначается либо линией черного (белого) цвета, либо такой же линией с пиктограммой ножниц (см. выше).
Коннекторы бывают двух разновидностей:
- Для одноцветной ленты;
- для RGB.
Второй фактор, по которому можно классифицировать соединители:
- Коннекторы с проводами;
- коннекторы для стыкового соединения.

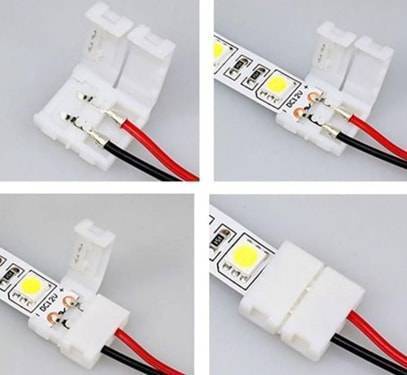

Проводной коннектор
Коннектор для соединения светодиодной ленты с проводами – тип коннектора, который нужен для поворотного соединения фрагментов или подключения к блоку питания.
Для соединения светодиодной ленты и коннектора, нужно сначала подготовить ленту. Если она покрыта слоем влагозащитного покрытия – снимите до такой степени, чтобы непокрытыми остались только контакты.
Чтобы очистить контактные площадки от окислов, протрите их с помощью жесткого ластика, зубочистки или деревянного конца спички – мягкий материал не повредит их, но снимет окисления.
После подготовки заведите контактные пятаки под подпружиненные контакты. Провода на таких коннекторах обычно имеют разные цвета:
- Плюс – красный провод;
- минус – черный.
Однако при подключении проверяйте какой из контактов с каким из проводов стыкуется.

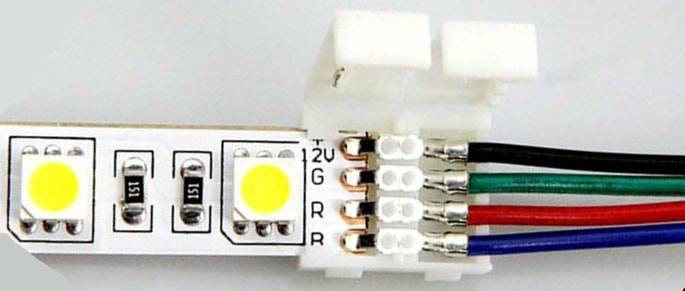

Вот так выглядят коннекторы для RGB. Отличий в соединении нет.
Коннектор беспроводной для соединения встык
Как соединить светодиодную ленту без пайки в стык? Для этого нужны специальные коннекторы без проводов.
Используйте соединитель светодиодной ленты без пайки. Это очень удобно при замене вышедшего из строя фрагмента, такой соединитель практически не заметен и отлично подойдет для монтажных работ, когда у вас уже нет целой бухты, а есть только остатки и обрезки.
Недостатки этого способа соединения:
- Коннекторы, хоть и стоят недорого, однако их тоже нужно купить;
- со временем контакты окисляются и происходит обрыв цепи (подробнее почему не работает светодиодная лента).
Применение

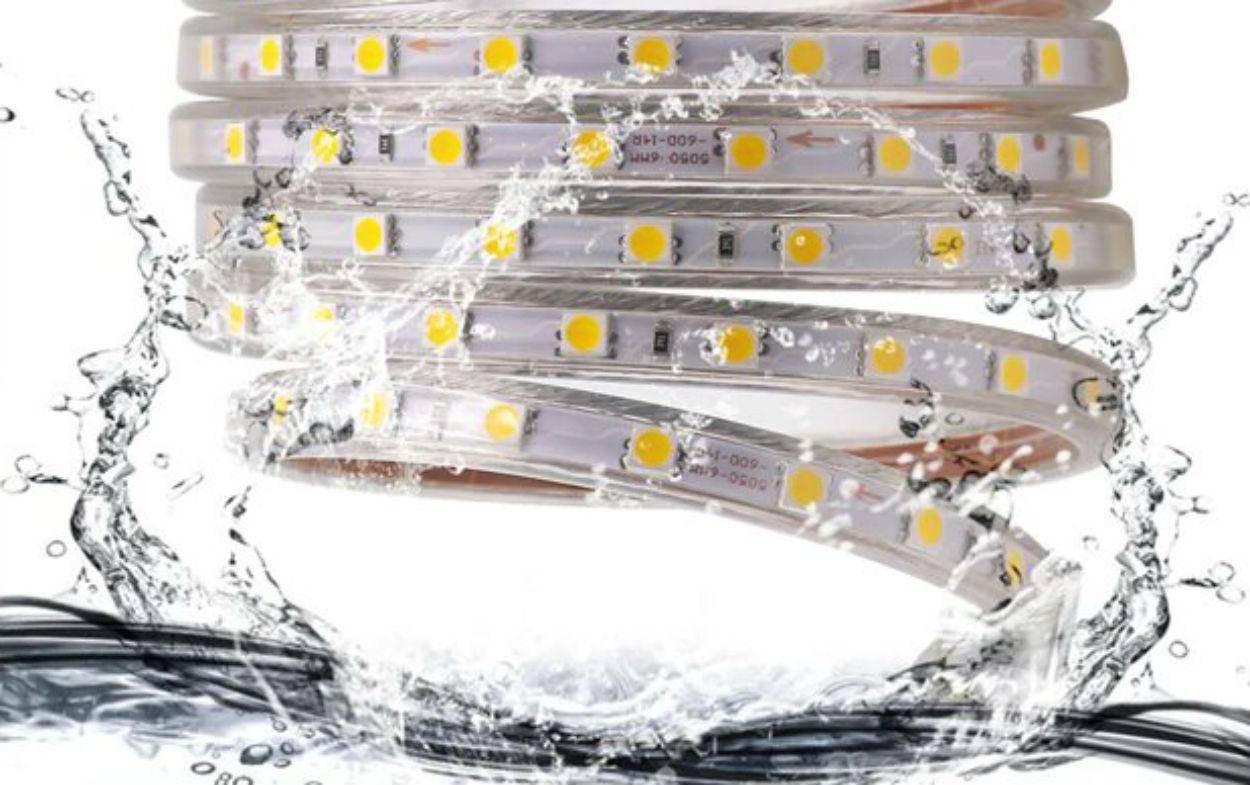

Светодиодная лента 220 В дает яркий свет. Но яркий не всегда значит хороший. Главный недостаток — пульсация светового потока. Она возникает из-за подключения без блоков питания со стабилизацией, через обычный диодный выпрямитель. Это ограничивает область применения. Идеальный вариант — уличное освещение, вывески, подсветка фасадов домов, архитектурных строений, приусадебных участков. В жилых помещениях использовать можно, но только в декоративных целях, например, на кухне или в подвесном потолке, расположив светодиодную ленту в нише или профиле.
Мерцание света может быть незаметно глазу, но, работая при таком освещении, вы начнете быстрее уставать, могут появиться головные боли. Значения коэффициентов пульсации для освещения установлены в нормативных документах – ГОСТах и СНИПах.
Рекомендации до монтажа и использования
Схема подключения RGB-контроллера
Чтобы выполнить монтаж светодиодных лент безо всяких проблем и обеспечить максимально продолжительный срок службы освещения, придерживайтесь нескольких простых рекомендаций, а именно:
не допускайте никаких механических нагрузок на изделие. Давление, чрезмерные сгибы – все это приведет к быстрой порче ленты; используйте только те коннекторы и соединительные разъемы, которые предназначены конкретно для вашей ленты. Для разных видов дюралайтов упомянутые приспособления различаются, помните об этом; при необходимости соединения нескольких кусков ленты выполняйте их сопряжения таким образом, чтобы не повреждались питающие светодиоды и токопроводящие дорожки; в условиях недостаточной вентиляции крепите ленты к предварительно зафиксированным алюминиевым профилям. Этот материал будет отводить лишнее тепло
Избыток тепла негативным образом отражается на ресурсе светодиодов; при покупке ленты обязательно обращайте внимание на ее маркировку IP. К примеру, дюралайт с маркировкой IP65 будет прекрасно себя чувствовать даже в воде. Подбирайте изделия конкретно под ваши условия; предусмотрите возможность будущего обслуживания и ремонта лент
Подумайте, сможете ли вы в будущем, к примеру, добраться к светильникам с паяльником. Блоки питания и сами дюралайты требуют периодического обслуживания, поэтому монтаж дюралайта под натяжной либо подвесной потолочной конструкцией в будущем может создать определенные неудобства, связанные с необходимостью частичного разбора потолка
Подбирайте изделия конкретно под ваши условия; предусмотрите возможность будущего обслуживания и ремонта лент. Подумайте, сможете ли вы в будущем, к примеру, добраться к светильникам с паяльником. Блоки питания и сами дюралайты требуют периодического обслуживания, поэтому монтаж дюралайта под натяжной либо подвесной потолочной конструкцией в будущем может создать определенные неудобства, связанные с необходимостью частичного разбора потолка.
Практика показывает, что ленты лучше не использовать в комплексе с глянцевыми потолками, т. к. диоды начинают отражаться в глянце, словно в зеркале и выглядит это совсем некрасиво. Помимо этого, с такой подсветкой на поверхности потолка будут видны даже самые незначительные загрязнения.
Подключение
Светодиодные модели SMD 3528 или 5050 подключаются к контроллеру для управления светом по одной и той же схеме, как при подключении 12-вольтной ленты к сети в 220 вольт. В данном случае следует подключить блок питания, который сделает возможным понижение напряжения до 12 вольт Эта схема показана внизу.
Схема подключения
Место разреза
В мотке изделия идут по 5 метров. Поэтому очень часто их следует нарезать, чтобы прикрепить, например, к мебели. Впоследствии эти кусочки любо соединяются друг с другом, либо прикрепляются к блоку питания (для подключения к сети в 220 вольт) или контроллеру. Поэтому рассмотрение схемы подключения начнем с процедуры подготовки источника света.
Схема подключения реализуется следующим образом:
отмеряем требуемый участок ленты и отрезаем в строго отведенном для этого месте;
- после разрезания провода, которые следует подключать к источнику света, нужно зачистить на концах;
- к контактным площадкам, которые появились на конце ленты, следует подсоединить провода. Для этого при помощи паяльника и паяльного набора (канифоль и олово) припаиваем провода к контактным площадкам;
- после того как провода, в строгом соответствии со своим знаком («-» и «+»), были припаяны к контактным площадкам, проводим обработку рабочей поверхности;
- затем необходима изоляция контактов. Если изоляция будет плохой, то возникает риск короткого замыкания, и осветительный прибор в дальнейшем будет работать некорректно и недолговечно.
Отдельно стоит отметить, что самым простым способом подсоединения проводов будет использование специального LED коннектора. Это так называемый механический способ.
LED коннектор
Такой коннектор достаточно просто приложить к контактным площадкам (контакты обоих изделий должны обязательно совпадать) и захлопнуть крышку. Вот и все, нет необходимости в работе с канифолью и оловом.
Поэтому старый способ паяния контактов на сегодняшний день остается более чем востребованным и актуальным.

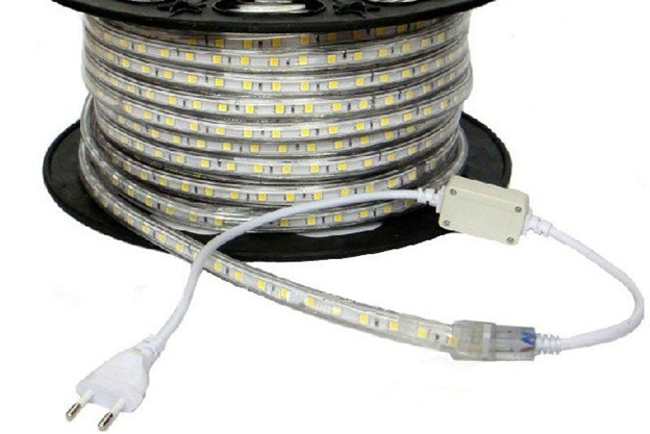

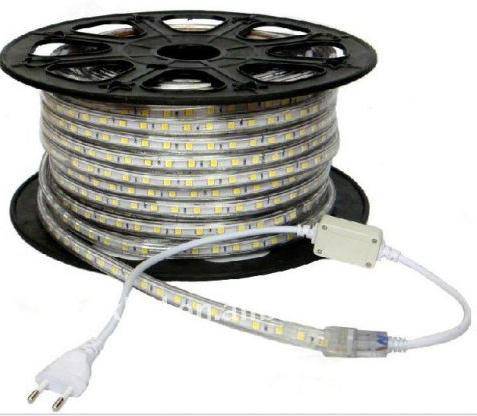

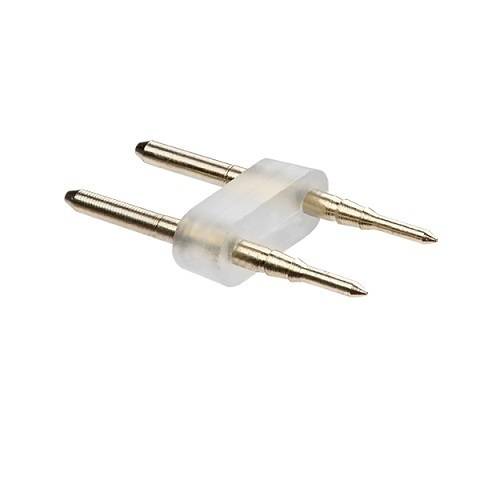

Светодиодная лента 220В – что это такое и как ее подключить

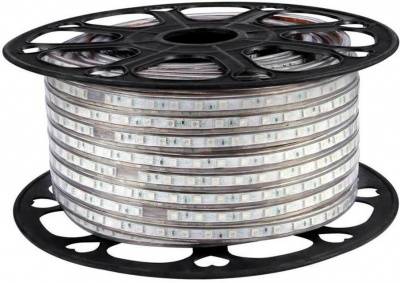

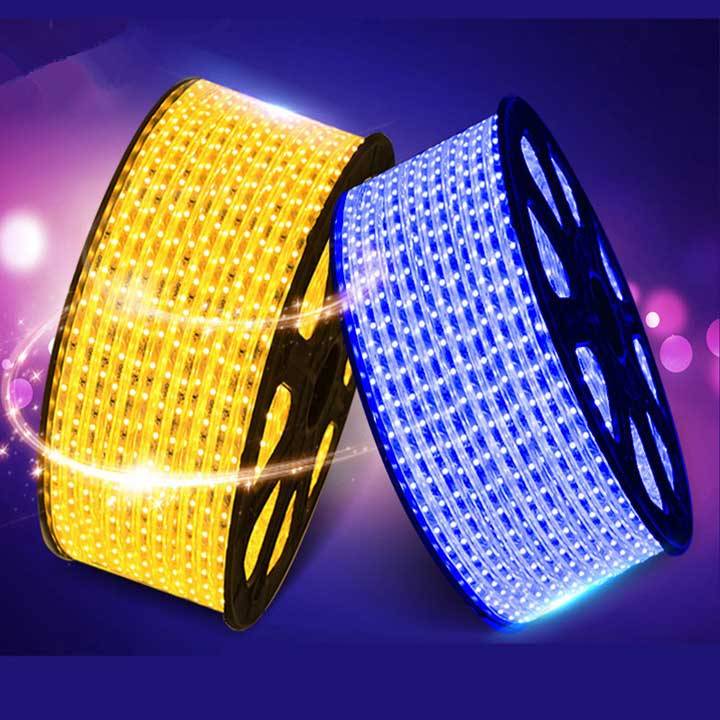

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.
В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:
- если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
- если на 24 вольта, то кристаллов уже 6;
- если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
- а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

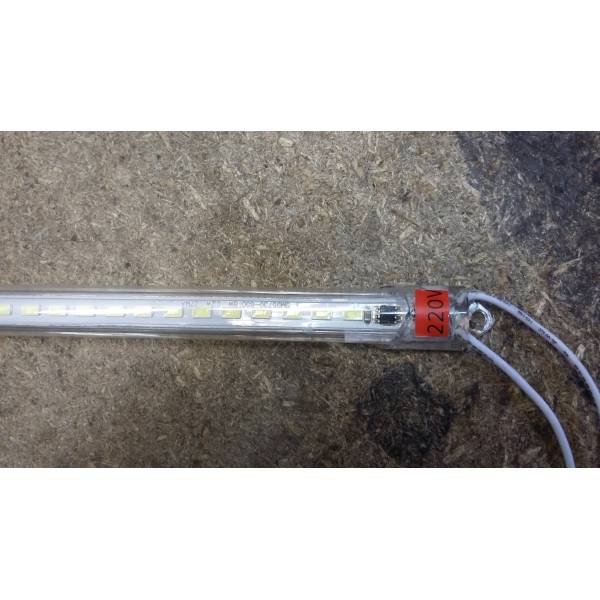

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.
Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

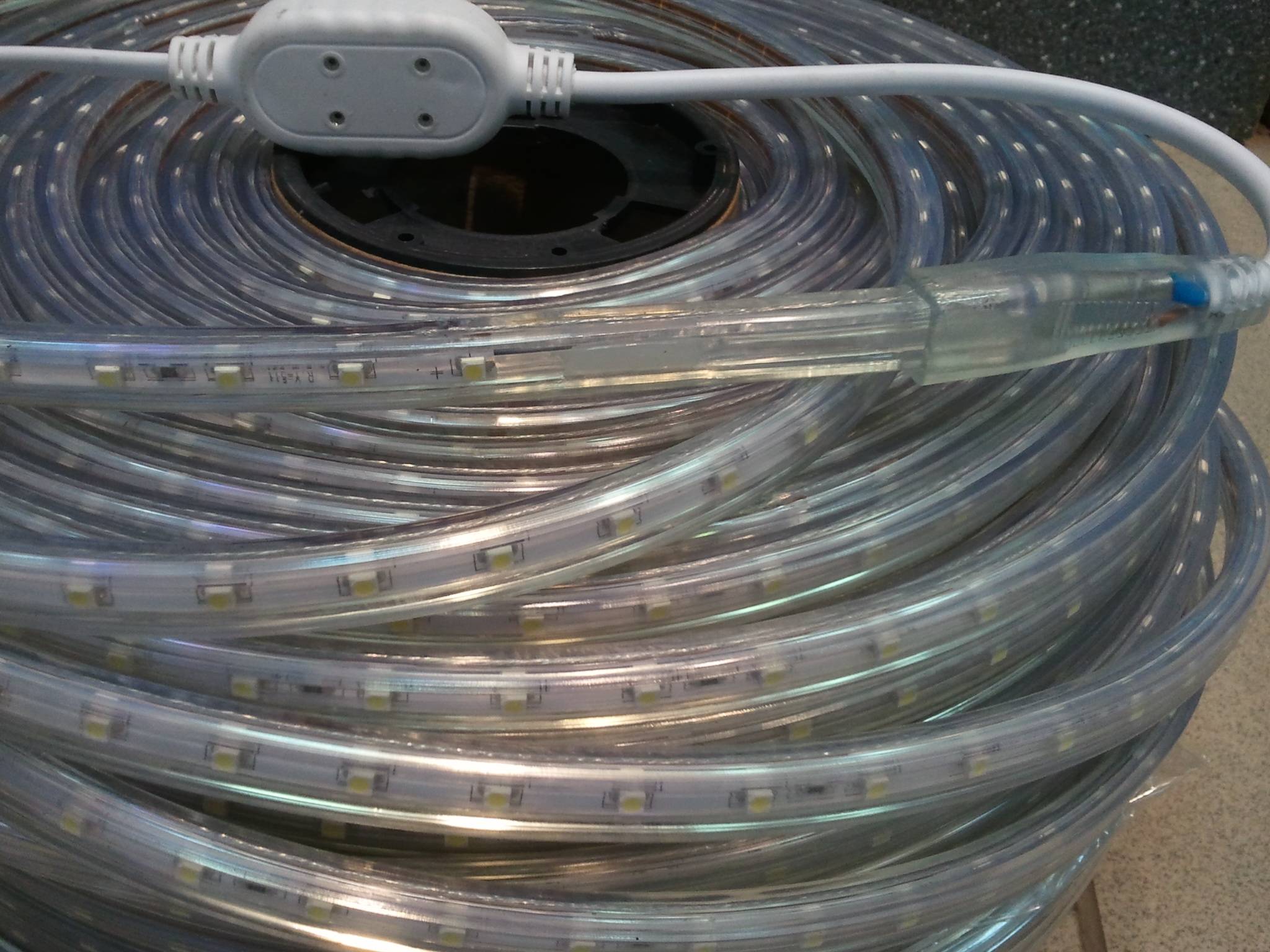

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

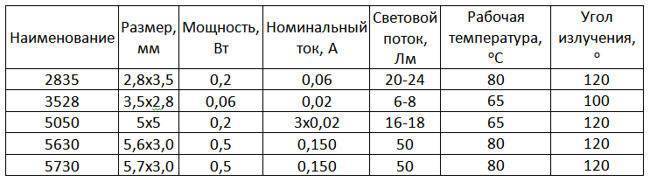

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:
- Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
- Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

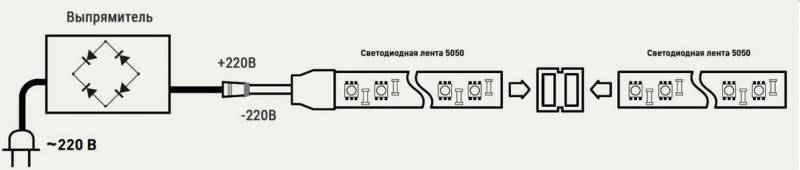

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.
Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

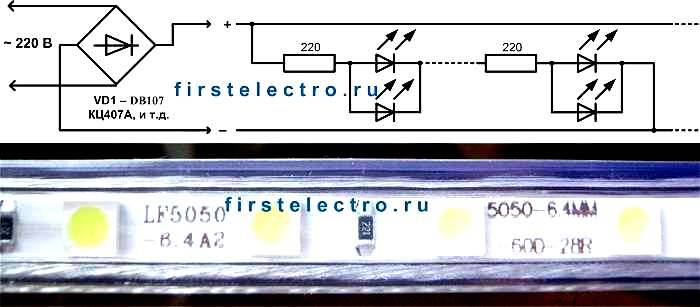

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.
Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.
Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

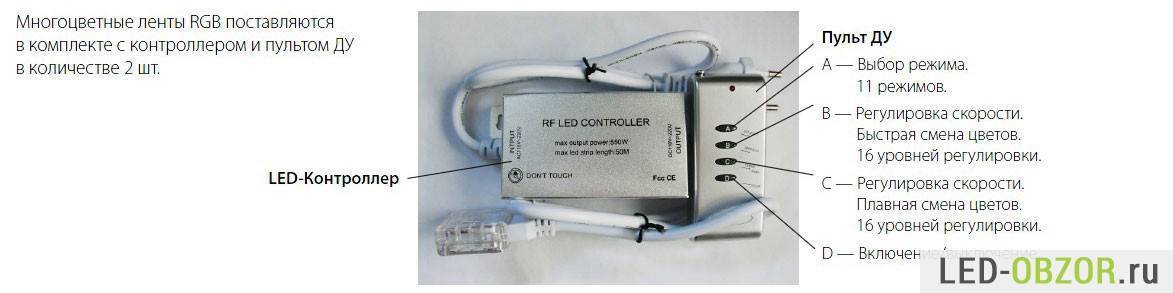

Как подключить светодиодную RGB ленту к контроллеру
RGB LED ленту можно подключить и без контроллера, непосредственно к блоку питания. При таком подключении теряется смысл ее использования, светить она будет либо белым или одним из цветов с малой яркостью.
В статьях сайта «Подключение RGB светодиодных лент» и «Ремонт системы освещения светодиодной RGB лентой» в деталях рассмотрены вопросы подключения, принципа работы и ремонта контроллера, но не освещен вопрос подключения RGB ленты к контроллеру с помощью разъемного соединения.
В случае если к ленте уже припаяны провода с ответной частью разъема, установленного на контроллере, что бывает редко, то вопросов не возникает. Достаточно сочленить разъемы, с учетом ключа и подключение готово.
Мне пришлось подключать RGB ленту к контроллеру LN-IR24B, в котором установлен разъем, как на фотографии. Шаг между контактами в разъеме составляет 2,5 мм, диаметр под штыри 0,7 мм при глубине 4 мм. Ответной части к разъему в наличии не было.
Задачу подключения можно решить тремя способами. Отрезать разъем и срастить провода методом , припаять провода непосредственно к или подобрать подходящий разъем.
Лучшим решением является не нарушать конструкцию контроллера, так как будет потеряна гарантия, а подобрать разъем. В наличии был пятиконтактный разъем от платы видеомагнитофона, подходящий по геометрическим параметрам. После удаления лишнего контакта проверка показала, что штыри входили с небольшим натягом и надежно фиксировались в ответной части. Осталось только припаять к его штырям, соблюдая маркировку провода, идущие от LED ленты. Одетые кембрики придадут пайкам законченный вид и защитят провода от обрыва при изгибах.
Смонтированная RGB светодиодная система готова и можно ее устанавливать на новогоднюю елку, для чего она и предназначалась.
Сколько времени будет светить
Как примерно высчитать, сколько времени будет работать та или иная светодиодная лента на батарейках и какие батарейки под нее лучше подобрать?
Для начала вам нужно узнать название самой ленты и какие светодиоды в ней используются. Вбиваете эту марку в гугл и ищите параметры.
Самый главный – это напряжение и потребляемый светодиодом ток.
Допустим, потребляемый ток одного светодиода RGB ленты, при работе одного канала (свечение красным цветом) будет 18мА. Если работают все 3 цвета, то ток уже достигает 54мА.
Далее подсчитываете, сколько таких светодиодов будет в вашей подсветке. И умножаете этот ток на их количество.
Например, при 50 диодах и свечении ленты на максимальной мощности, общий потребляемый ток будет составлять – 2700мА.
Довольно существенная величина. Такой ток могут выдать аккумуляторные батарейки 18650. Для 12 вольтовой подсветки вам понадобится собрать их в магазине минимум 3 штуки.

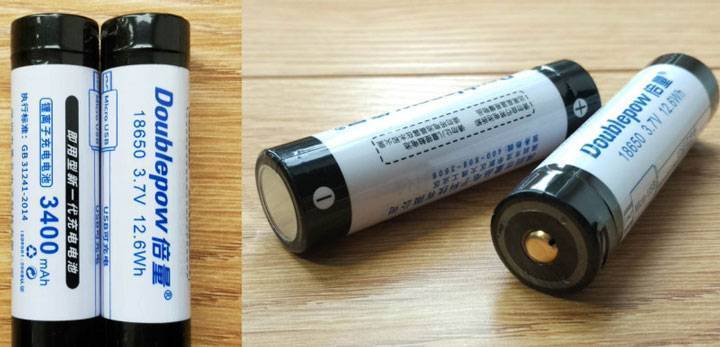

Емкость аккумулятора 18650 в самых популярных моделях составляет 2600мА/ч. Есть больше и меньше. Эти цифры означают – данная подсветка на батарейках 18650 при токе потребления 2600мА, будет непрерывно светиться около 1 часа.
Если потребляемый ток превышает номинальный ток разряда аккумулятора, соответственно и лента будет гореть значительно меньший временной промежуток, и наоборот.
Только при этом не забывайте, что у небольших батареек, не рекомендуется превышать ток разряда больше чем в полтора-два раза от ее емкости.
Иначе батарейки быстро испортятся.
