Светодиодная лента: что это
Означенный прибор служит источником освещения гибкого типа, в основе которого лежит плата. Одна из её сторон содержит диоды, а также радиодетали вспомогательного назначения. Светодиодным лентам за счёт применения очень ярких разновидностей светодиодов SMD свойственна высокая яркость при низким потреблении энергии. Благодаря гибкости основы такие осветительные устройства могут применяться в разных дизайнерских вариантах, обеспечивая украшение либо подсветку дополнительного характера. В некоторых случаях они служат основными элементами освещения внутри помещения.
Влагозащита
Влагозащитное покрытие у разных лент также бывает разным. К примеру, эпоксидный защитный слой на дешёвой ленте может желтеть со временем. Это ведёт к потускнению света.
Недостатки дешёвых светодиодных лент
- Лента премиального качества может обеспечивать на 50 процентов более яркий свет. Причина — в разнице габаритов чипов.
- Время эксплуатации дорогой ленты может быть в разы дольше.
- Диоды на дешёвой ленте служат обычно от 1 до 1,5 лет при соблюдении условий подключения этой ленты. Диоды на таких приборах элитного качества служат минимум 5 лет. Только потребуется создание надлежащих условий для тепловой отдачи.
Светодиодная лента в интерьере
У светодиодной ленты огромное множество вариантов использования. Вот основные сферы ее применения.
Утилитарная подсветка
Светодиодная лента позволяет распределить свет по поверхности и равномерно подсветить нужную область — например, кухонную столешницу или стол для работы с документами. А в детской неяркая лента может стать отличной заменой ночнику.
Декоративная подсветка
Светодиодная лента позволяет дизайнеру визуально увеличить помещение, добавить световые акценты на предметах мебели или элементах декора. Универсальные варианты — мягкая подсветка полок и освещение аквариума. Наконец, из светодиодной ленты можно сконструировать декоративную светящуюся фигуру или надпись.
Кирилл Сахаров, дизайнер интерьеров онлайн-сервиса для поиска специалистов «Профи»:
— Если мы говорим про дизайн жилых помещений, то я использую светодиодные ленты прежде всего для различных скрытых подсветок — для тех мест, где должно присутствовать освещение, но источник света не должен быть видимым. В зависимости от пожеланий заказчика и стиля интерьера такими местами могут быть:
- подсветка фартука и рабочей поверхности кухни;
- открытые декоративные ниши для хранения (например, в ванной комнате);
- закарнизная подсветка потолка — очень популярное решение в классических интерьерах;
- подсветка акцентных стен и штор из скрытой ниши за потолком;
- подсветка полок и ниш в мебели.
Подсветка труднодоступных зон
Традиционные приборы светят направленно, и удаленные участки помещений — например, ниши в комнатах с нестандартной планировкой, большие полки, бассейны или лестницы — могут получать недостаточно света. Светодиодная лента отлично подходит для решения этой проблемы. Также ее можно использовать для подсветки внутри шкафов.
Как элемент центрального освещения
Мощная светодиодная лента на потолке может удачно заменить или дополнить люстру. Это позволит выровнять освещение, сделать помещение более светлым и добавить ему легкости.
По словам дизайнера интерьеров Кирилла Сахарова, главный моветон в использовании светодиодной ленты — пестрая и обильная подсветка многоуровневых потолков из гипсокартона, которые были в моде десятилетие назад. «Сейчас подобное сочетание большинством практикующих дизайнеров интерьера считается устаревшим и антитрендовым», — отмечает эксперт.
На пригородном участке
Светодиодные ленты — отличный способ освещения на открытом воздухе. Здесь их можно использовать для подсветки определенных элементов дизайна, например клумб или отдельных растений, выравнивания света на веранде или крыльце, подсветки дорожек. А лента с крупными светодиодами теплого белого цвета — неприхотливая замена гирлянде, которая добавит в дачный интерьер романтики.
Для подсветки штор — совет эксперта
Кирилл Сахаров:
— Мой любимый способ использования светодиодной ленты — оригинальная система подсветки штор. Правильно подобранное текстильное оформление окон эффектно смотрится лишь в дневное время. Но стоит включить искусственное освещение — и некоторые прекрасные шторы смотрятся как блеклые, невзрачные тряпки. Чтобы вернуть портьерам первоначальную живость и краски, я еще до стадии ремонта проектирую в потолочных нишах выводы силового кабеля. После того как строители сделают ниши, достаточно смонтировать профили с лентой и подключить питание. Теперь с настенного выключателя или переносного пульта можно управлять не только интенсивностью освещения штор, но и менять температуру ее цвета.
Характеристики

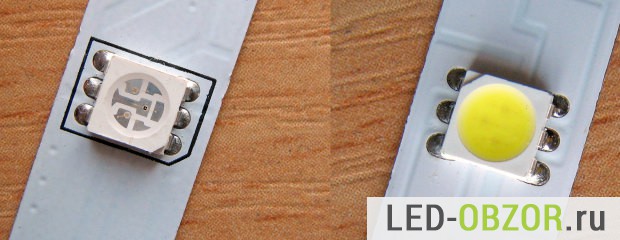

Отличие RGB диода (слева) от обычного белого. Фото в высоком качестве, как под микроскопом
Главным образом на лето 2015 года трехцветную ленту выпускают на SMD 5050. Как и стандартную, выпускают под 3 питающих напряжение 12B, 24B, 220B. Низковольтные ничем не отличаются между собой, кроме установленного резистора и имеют одинаковую схему соединения в цепи.
Высоковольтная отличается по принципу работы и соединения световых элементов. Основные отличия:
- диоды соединены последовательно по 60 штук;
- режется только кратно 1 метру, обычная кратно 5 см.;
- питается прямо от сети 220 вольт;
- при выходе из строя 1 Led, гаснет целый метр;
- защищена силиконовой или ПВХ оболочкой;
- можно подключать цельным отрезком, до 80-100 метров, хватит чтобы кран башенный обмотать;
- мерцает с частотой 100Гц.
Из-за мерцания с частотой в 100 Герц нельзя использовать в жилых помещения для постоянного освещения. Это вызывает головные боли и другие недомогания. Для подключения светодиодной ленты 220 Вольт требуется выпрямитель, обычно он мощностью 500-900W, и невысокой цены.
Особенности установки блока питания
Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.
Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.
На практике применяются две схемы подключения светодиодной ленты к блоку питания.
Подключение светодиодной ленты к одному блоку питания
Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.
- Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.
Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
- После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.
Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)
Видео: подключение герметичного блока питания
Подключение двух светодиодных лент к одному блоку питания
В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?
Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме
Все достаточно просто. Выполняем следующие действия:
- Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
- Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
- Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
- Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
- Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.
Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение
Готовые наборы для подсветки потолков
Соберем подсветку персонально под ваш потолок. Качественно!
Доставим до двери в любой город России.
Подробнее >>
Давайте разберемся поподробнее. Основное отличие лент для подсветки потолков, это тип светодиода, в настоящее время основные типы это SMD 3028 и SMD 5050. На картинке ниже они представлены.
Светодиоды на гибкой ленте SMD 3028 и SMD 5050
SMD это сокращение от «Surface Mounted Device», что в переводе на русский, означает «прибор монтируемый на поверхность». Видите, светодиод плотно припаян к поверхности ленты. Отсюда и название. Цифра обозначает размеры светодиода в миллиметрах. 3028 — это значит размер 3,0 на 2,8 миллиметра, 5050 — соответственно, 5,0 на 5,0 миллиметров.
Размеры светодиода SMD 5050 составляют 5х5 миллиметров
Светодиоды SMD 5050 состоят из трех кристаллов, это видно, поскольку у них 6 ног выходит из корпуса. Они являются в примерно три раза более яркими, по сравнению с однокристальными SMD 3528.
Обычно для характеристики излучения светодиода используют термин световой поток, который измеряется в люменах. В документации на светодиоды SMD 5050 написано, что у них световой поток 12 люмен, а у светодиодов SMD 3528 -4 люмена. Тогда все сходится три светодиода SMD 3528, светят как один SMD5050. Световые потоки от каждого из трех светодиодов складываются, и общий световой поток получается в три раза больше.
Цвет свечения LED ленты зависит от того какие светодиоды она содержит. Если используется светодиод SMD 5050, то в цветной ленте в одном корпусе светодиода находятся три кристалла разного цвета, красный, зеленый, синий.
И если мы зажигаем только красный цвет, то и вся лента горит красным, если зажигаем зеленый, то вся лента зеленая т. д. Интересный вариант получается, если один цвет зажечь на полную яркость, а другой, не на полную можно получить очень красивые оттенки.
Управление яркостью светодиодов нужного цвета осуществляет контроллер, про них я расскажу в другой статье. При помощи смешивания яркости трех составляющих, можно получить 16 миллионов различных оттенков.
Очень интересный вариант, если к этим оттенкам добавлять белый цвет, тогда можно получить очень нежные цвета, например бледно-розовый. Этот цвет получается, когда белый горит на полную яркость и к нему подмешивается немного красного и т.д. для творческих людей открываются огромные возможности по настройке подсветки.
Некоторые варианты оттенков ленты на самоклеющейся основе
Для подсветки потолка мы рекомендуем устанавливатьлибо белую ленту, либо трех цветную, либо и белую и трехцветную вместе. Одноцветную цветную, в потолок устанавливать не рекомендуем, поскольку, когда Вам надоест один и тот же цвет сменить его не будет возможности, только если менять всю ленту.
Полиуретановая ниша
При установке полиуретанового карниза времени потребуется гораздо меньше.
Разновидность полиуретановых карнизов
Для начала необходимо подготовить следующие материалы и инструменты для монтажа скрытой подсветки:
Сначала стены подготавливаются к работе: очищаются от обоев, шпаклюются, отделываются краской либо новыми обоями. Далее необходимо разметить стены под монтаж карниза. Для этого рекомендуется параллельно потолку отчертить линию, ниже на 5-10 см от верха, по всему периметру комнаты.
Обращаем Ваше внимание на то, что если стены и потолок в комнате неровные, тогда лучше пользоваться не строительным уровнем, а расстоянием от потолка, оно должно быть везде одинаковым!
После этого можно переходить к монтажу карниза для скрытого освещения. Лучше всего использовать жидкие гвозди.
Чтобы стыки соседних полос более надежно были скреплены, используйте нагельное соединение обычными спичками (в стыковых местах создаются маленькие отверстия, в которые устанавливается соединяющая спичка).
Такие нагели обязательно необходимо устанавливать в угловых соединениях изделий. Когда ниша будет готова (клей застынет), внутрь укладывается светодиодная лента, которую можно дополнительно закрепить с помощью капроновых хомутов.
Еще один важный нюанс — блоки питания от светильников необходимо вынести за пределы ниши. Это связано с основным недостатком полиуретана – неспособность выдержать высокую температуру. При работе блок питания нагревается.
Также хотелось отметить, что полиуретан часто используется при монтаже скрытой подсветки натяжного потолка.
Разница в стоимости между дорогой и дешёвой лентой
Надёжный, продукт изготавливается на брендовых предприятиях, имеющих для покупателя свой интернет-сайт с контактной информацией. Он выпускается под собственной маркой Samsung, Philips, LG, Epstar. Фирмы осуществляют контроль на всех стадиях изготовления с проверкой качества комплектующих деталей. Их затраты на оборудование, технологию, дорогие материалы влияют на окончательную стоимость изделий.
Дешёвую ленту изготавливают на малых фирмах, где некоторые прогрессивные технологии заменены ручной работой. Комплектующие элементы выбирают недорогими. Полный качественный контроль отсутствует. Поэтому цена их ниже, долговечность ограничена.
Революционная технология
Светодиоды были известны человечеству с начала двадцатого века. Несмотря на это, широкого распространения они сразу не получили, так как были дорогими. Понадобилось почти сто лет прогресса, чтобы в 2003 году японская компания первой в мире произвела то, что сегодня лежит в основе любой светодиодной ленты — LED-модуль, изготовленный по технологии Chip-On-Board. В 2014 году команда разработчиков даже получила Нобелевскую премию за её изобретение.
С тех пор эти миниатюрные лампы используются повсюду. Появились мониторы и телевизоры, использующие светодиодную подсветку матриц, благодаря чему стали возможными более прогрессивные технологии вывода изображения на экран.
Спектр применения светодиодов расширяется постоянно и ограничен практически только воображением человека. Например, кроме вышеперечисленных примеров, они используются:
- В оптопарах, которые, устанавливают в измерительных приборах — коммунальных счётчиках, например.
- В уличных рекламах типа «бегущая строка».
- В освещении улиц, промышленных и торговых площадей, жилищных помещений.
- Как замена обычных лампочек-источников модулирующих сигналов, используемых в пультах дистанционного управления.
- В светофорах и подсветке дорожных знаков.
- В различных сувенирах, USB-устройствах, игрушках и многом другом.
- В новогодних украшениях, с приходом светодиодных лент получивших огромное разнообразие.
Как сберечь подсветку надолго
Профиль для светодиодной ленты
Ресурс лед подсветки лентой от известных производителей составляет 30-50 тыс. часов. Чтобы деградация кристаллов не произошла преждевременно, необходимо исключить перегрев элементов. Максимальная температура — 40°C. Она может быть превышена при продолжительной нагрузке, расположении прибора возле источника тепла. Не рекомендуется использовать герметичные ленты без системы охлаждения. Разрушение кристаллов приводит к потере яркости.
Предотвратить негативные последствия нагревания позволяет монтаж на алюминиевый профиль. Он способствует отведению тепла. К профилю приобретается матовый или прозрачный экран.
К дополнительным критериям при подборе подсветки является цвет основания. Подложка может быть белой, черной, коричневой. Она должна совпадать поверхностью, на которую монтируется
Важно качество клеевого слоя. Лучше всего он держится на горизонтальных поверхностях
В некоторых случаях требуется дополнительное крепление.

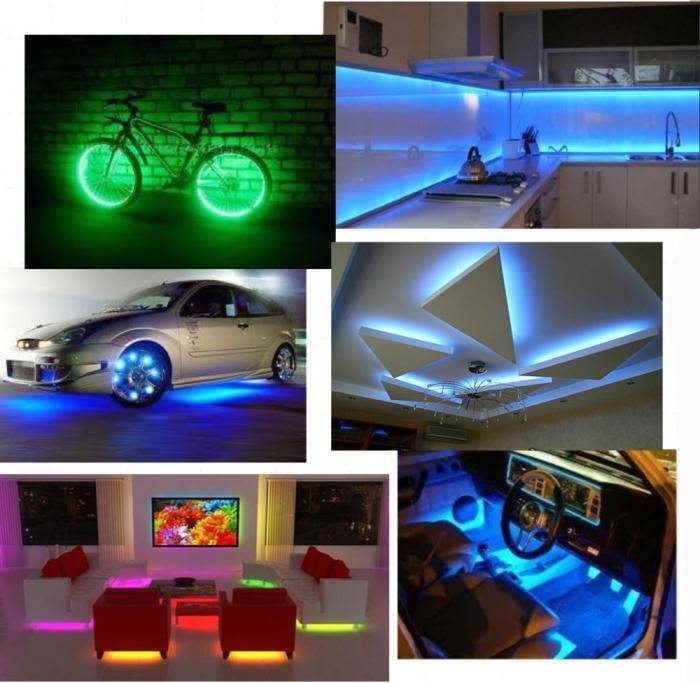

Сфера применения LED-лент
Разнообразные варианты применения можно разделить на несколько групп:
- контурная подсветка фасадов и архитектурных элементов зданий.
- в качестве основного освещения помещений;
- эффектный осветительный элемент интерьера в дизайнерских проектах;
- как подсветка над рабочими зонами;
- источник местного освещения в витринах и на стеллажах;
- подсветка автомобилей, выполняющая декоративную функцию;
- практичная подсветка помещений в дежурном и аварийном режиме.
На основании четких требований к изделию и определенности условий применения можно будет сделать выбор, близкий к оптимальному.
SMD 5050-72
Эту ленту выпускают не все производители. Объясняется это тем, что чаще всего она присутствует в премиум и элит классе.
И как же говорилось выше, каждый ее светодиод – это отдельный рабочий модуль.
То есть, резать ее можно буквально по “диодно”.
Это очень удобно, потому что вы уже не будете привязаны к определенной кратности 5 или 10см. Вы можете ее резать там где необходимо., без всяких запасов и лишних сантиметров.
А ведь именно они зачастую мешают и портят весь рисунок подсветки, если вы не угадали с общим метражом.
Также с ее помощью легко составлять отдельные надписи или буквы. Некоторые применяют 5050/72 для обрамления задних автомобильных фонарей.
Мощность ленты СМД на 72 диода – 17,2 Вт/м. Она еще больше греется чем предыдущая, поэтому алюминиевый профиль здесь нужен на 100%.
Ее световой поток 1440 люмен. Световая полоса еще плотнее, чем у вида на 60 диодов.
Виды светодиодных лент
Монохромные SMD
Светодиодные ленты SMD самые распространенные, к тому же их стоимость обычно ниже, чем у многоцветных диодов. SMD могут давать красное, синее, зеленое, желтое свечение.
Также сегодня появились изделия промежуточных тонов – например, фиолетового или оранжевого. А те, что идут в белом цвете (CW), позволяют дополнительно выбрать любой из трех оттенков: теплый, холодный либо нейтральный.
Цвет ленты зависит от окраски кристаллов, которые используются в светодиодах. И кстати, белых среди них нет – для получения естественного свечения производители просто наносят люминофор на синий кристалл. Со временем он выгорает, и «белая» лента показывает свой истинный цвет.
Плюсы:
- Неплохой выбор оттенков;
- Компактный размер и удобство монтажа;
- Наличие в продаже лент различной мощности;
- Экономичный расход энергии и долгий срок службы;
- Возможность использования как самостоятельного источника света;
- Стоят дешевле многоцветных RGB лент.
Минусы:
- На рынке много некачественных китайских подделок;
- Хорошие ленты от известных производителей обходятся дорого.
- Неправильно подобранный цвет может испортить впечатление от интерьера.
Многоцветные RGB
RGB-ленты при свечении выдают тысячи самых разнообразных оттенков. Здесь в каждом светодиоде заключены кристаллы трех основных цветов: синего, красного и зеленого. Достаточно «смешать» их в определенной пропорции – и вы получите любой оттенок, какой только пожелаете.
За комбинирование и смену цветов отвечает специальный контроллер, который регулирует насыщенность, интенсивность и яркость свечения диодов. Именно благодаря ему RGB-ленты способны работать в режиме циклической смены цвета, мерцания или «бегущей дорожки».
Плюсы:
- Яркие, разнообразные и насыщенные оттенки;
- Возможность автоматической смены цвета или включения «спецэффектов»;
- Все еще экономичный расход электроэнергии;
- Простота настройки с пульта дистанционного управления.
Минусы:
- Стоимость RGB-лент в 2-3 раза выше монохромных;
- Не подходят для организации основного освещения.
Многоцветные светодиоды дают возможность декорировать дом изнутри и снаружи, подсвечивать автомобили и даже рекламные вывески, если использовать ленты с хорошей степенью пылевлагозащиты.
Лучшие производители светодиодных лент
Производители LED изготавливают множество моделей с разными техническими характеристиками. Лучшими компаниями считают:
- Компания Osram – лидер продаж на рынке осветительных приборов. Osram предоставляет пятилетнюю гарантию и аксессуары: от контроллеров до удлинителей. Лучшие модели немецкой компании выходят в линейке LinearLight Flex. Приборы этой серии устанавливаются на промышленных объектах.
- Geniled выпускает модели с классом защиты от влаги, который выше, чем у остальных конкурентов. Осветительные приборы компании подойдут для монтажа в помещениях с повышенной влажностью: в ванных комнатах или на кухне. Дополнительная защита достигается за счет изоляции эпоксидной смолой. Также в ассортименте компании есть обычные приборы для установки в помещении с нормализованными микроклиматов.
- Китайской компании Gauss поставляет свою продукцию в 20 стран с гарантией от производителя. Ассортимент предлагает многоцветные ленты с ярким свечением.
- LED с низкой ценой и длительным периодом бесперебойной работы производит компания Sveteco. Модели подойдут в качестве основного источника освещения в жилых помещениях. При работе минимально нагреваются.
- Еще одна китайская фирма Elektrostandard выпускает элементы освещения. Компания предлагает на выбор изделия с разным напряжением, цветом излучения, классом защиты.
- Приятное соотношение цены к качеству также предоставляют такие компании, как Camelion, Dreamland, Era, Arlight.
Основные типы светодиодных RGB-лент
Разные виды лент различаются направленностью, типом свечения, дополнительными характеристиками:
- Водонепроницаемые. Ими нередко украшают фасады зданий и вывески, устанавливают внутри аквариумов, в ванных комнатах.
- Со светодиодами формата 3528. Это маленькие диоды, на ленте их помещается больше, но они не очень яркие.
- Со светодиодами формата 5050. Более крупные диоды. На ленте их меньше, но они намного ярче.
- RGBW-ленты. Обладают дополнительным элементом, отвечающим только за белый цвет, что позволяет добиться более натурального освещения.
- Ленты с функцией Pixel Light. Имеется возможность задать определенную программу отдельно каждому элементу. Для домашнего использования такие изделия используются редко.
Многоцветная светодиодная лента RGB
Многоцветные или RGB ленты производятся с использованием многокристальных светодиодов. Каждый кристалл в диоде отвечает за определенный цвет: красный – R, зеленый – G, синий – B.
Их комбинация яркости и контрастности позволяет получить желаемый цвет. Так же возможно встретить маркировку WRGB, единственным отличием которой, является присутствие белого диода.
Для использования RGB ленты присутствует дополнительное, обязательное условие. Без выполнения которого будет невозможна ее работа.
Связанно это с технической особенностью, использования многокристального светодиода. Так как для создания желаемого цвета требуется управлять каждым кристаллом по отдельности, регулируя его яркость и насыщенность свечения.
Для этого существует, так называемый RGB контроллер светодиодной ленты, так же называемый просто контроллером светодиодной ленты. Требуется он исключительно для многоцветной ленты. О выборе контроллера поговорим, после выбора блока питания.
