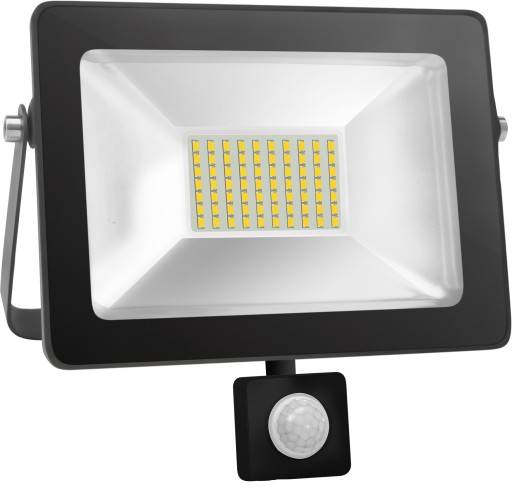

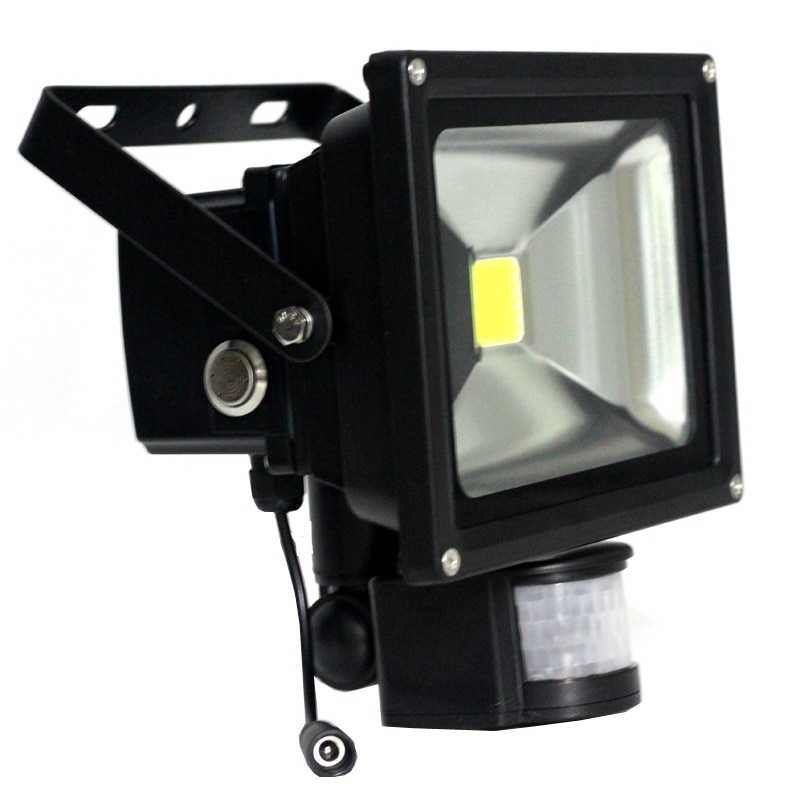

Светодиодный прожектор с датчиком движения: беспроводные виды для улицы

Назначение устройств

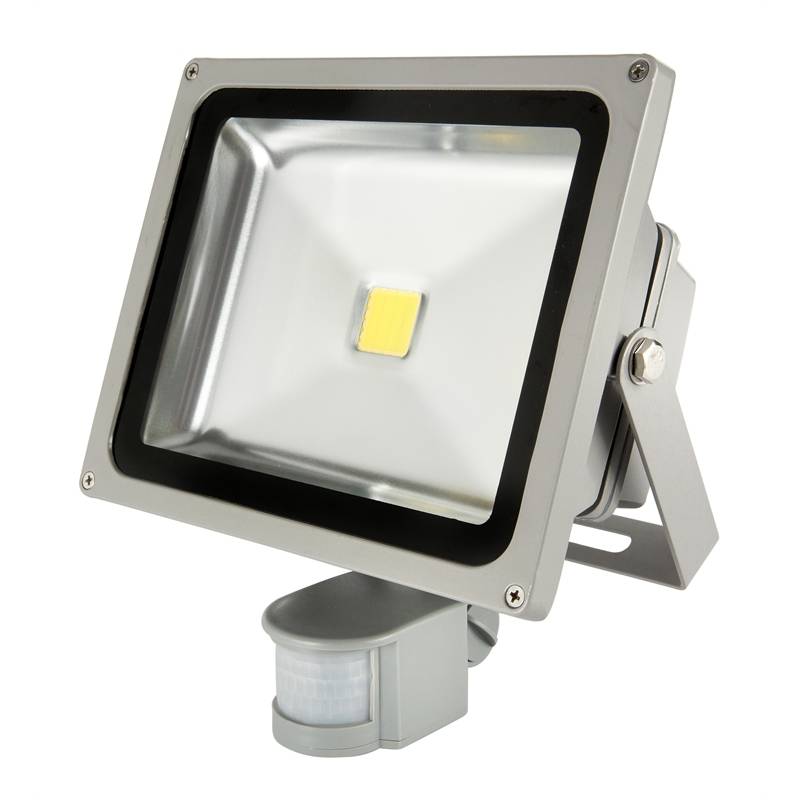

Светодиодный прожектор с ДД освещает прилегающую территорию, когда в зоне действия появляется движущийся объект

Прожектор с датчиком движения предназначен для освещения прилегающей территории в момент нахождения в зоне действия человека или группы людей. После выхода из зоны обнаружения прибор отключается.

Распространённые места установки светодиодных светильников:

прилегающая к жилому строению территория, дачные участки,
мосты, тоннели, пешеходные переходы,
автостоянки и рекламные баннеры,
входы жилых, общественных и административных зданий,
складские помещения.

Установка фонарей с датчиком движения в местах постоянного пребывания людей нецелесообразна.

Основные особенности и характеристики

Поскольку такой прожектор состоит из двух независимых элементов, следует отдельно рассматривать характеристики осветительного прибора и датчика движения. У прожектора это тип лампы и её мощность.

В прожекторе могут быть использованы лампы любых типов:

Традиционные лампы накаливания;
Энергосберегающие лампы;
Галогенные лампы;
Светодиодные (LED) лампы.

Обычные лампы накаливания отличаются низкой надёжностью, небольшим сроком службы и слабой светоотдачей. Единственное их достоинство это низкая стоимость. В настоящее время их стараются использовать как можно реже, особенно если прожектор находится в неудобном месте и замена вышедшей из строя ламы связана с определёнными трудностями.
Энергосберегающие лампы намного надёжнее, хотя и несколько дороже. Кроме того они экономичнее обычных ламп. В тех случаях, когда не требуется большой яркости прожектора лучше всего использовать именно люминесцентные энергосберегающие лампы.
Галогенные лампы используются для освещения больших территорий, поскольку мощность таких ламп может достигать нескольких киловатт. Эти лампы отличаются высокой светоотдачей и продолжительным сроком службы.
Самыми экономичными и надёжными можно считать светодиодные лампы с датчиком движения. У них много преимуществ перед другими источниками света. Прежде всего, это срок службы, который может доходить до 50 000 часов и более. Светодиоды отличаются высокой светоотдачей, а по экономичности они превосходят все осветительные приборы других типов. Единственный их недостаток это высокая стоимость, но благодаря большому сроку службы и экономичности, светодиодный прожектор с датчиком движения может считаться самым оптимальным вариантом. Мощность всех осветительных приборов может варьироваться в широком диапазоне в зависимости от того для какой цели будет использоваться прожектор.

Для датчика движения основной характеристикой является его рабочая зона. Она определяется длиной захвата по горизонтали и углом, в пределах которого датчик движения реагирует на объект. Детектор движения, обычно, реагирует на движение при расстоянии 10-15 метров. Если датчик установлен на потолке, то его угол обзора равен 360°, настенные датчики имеют зону захвата в 120-160°.

Кроме этих характеристик учитываются ещё ряд параметров:

Напряжение питания;
Время задержки горения;
Чувствительность;
Коммутируемая мощность.

Напряжение питания стандартное – 180-240 В. Время задержки и чувствительность устанавливаются регулировками, выведенными на корпус датчика. Поскольку нагрузка коммутируется контактами реле, то она может достигать 1500W. Для включения прожектора большей мощности потребуется двухступенчатая схема, с дополнительным контактором

Если используется прожектор с датчиком движения для улицы, необходимо обратить внимание на диапазон рабочих температур и относительную влажность

Расположение светильников на потолке

Независимо от наличия или отсутствия датчика движения светильники на потолке располагают максимально равномерно для качественного и эффективного освещения всего помещения. Не забывайте, что основное предназначение светильника — излучение света. Для начала выполните расчет необходимого числа ламп, устанавливаемых на потолок.

Существуют следующие стандарты для светодиодов:

Для комфортного времяпровождения в гостиной на 1 кв. м должно быть не менее 3 Вт.
В санузле и спальне — 2 Вт/кв. м (больше не нужно).
Меньшие требования предъявляются к прихожей — 1 Вт/кв. м.
В детской комнате есть игровая зона и место, где ваш ребенок будет выполнять домашние задания, поэтому здесь уровень освещенности высокий — 8 Вт на 1 кв. м. В таком случае нужно добавить диммер и отдельные выключатели для частичного или полного освещения, в зависимости от потребностей ребенка.

В зависимости от конкретного помещения индивидуальным будет непосредственное расположение светильников. В ванной комнате точечные приборы размещают по всему периметру на одинаковом расстоянии, чтобы избежать образования зон со слабым освещением.

В гостиной помимо расположенной по центру потолка люстры желательно расположить вдоль длинных стен точечные светильники, обеспечивающие приглушенный свет при отключении основного источника. Освещение в спальне практически такое же, как и в гостиной, за исключением выбора менее яркой люстры. Отличным вариантом станет применение диммера для регулировки яркости, настольной лампы и бра.

В детской комнате располагайте светильники равномерно по периметру помещения. Повысьте их плотность (количество) в рабочих зонах — игровой и для занятий. Аналогично поступите на кухне с местом приготовления пищи.

Проверка правильности регулировки

Проверить правильность настройки можно только в условиях эксплуатации, и этот процесс может занять не один день. Первое время надо внимательно следить за работой сенсора и корректировать настройку и расположение детектора.

Если фотореле детектора включается до достижения темноты или не отключается при достижении утром нужного уровня освещенности, его чувствительность к освещенности (LUX) надо немного загрубить. И наоборот, если уже темно, а при появлении объекта свет не включается, надо слегка увеличить вечерний порог срабатывания фотореле. Также неплохо посмотреть на срабатывание утром. Пороговые значения включения и отключения немного не совпадают, это сделано для исключения многократных срабатываний сенсора на грани света и темноты (характеристика имеет гистерезис). Поэтому может понадобиться несколько дней для достижения компромиссного результата.
То же самое касается чувствительности сенсора. Если замечаются частые ложные срабатывания от появления мелких животных, то чувствительность надо уменьшить поворотом регулятора Sens. Если же наблюдается неуверенное срабатывание при появлении в зоне охвата людей, чувствительность надо увеличить.
Регулировку времени задержки отключения (Time) можно изначально поставить на минимум. Если при эксплуатации будет замечено, что люди или автомобили не успевают покинуть контролируемую зону, то время срабатывания можно постепенно отрегулировать в сторону увеличения до достижения нужного результата.

Настройка может занять много времени, но она стоит этих затрат.

Видео-урок по настройке сенсора.

Отключение датчика движения в лампе LED. Требуется помощь!

Вы оставляете комментарий в качестве гостя. Если у вас есть аккаунт, войдите в него для написания от своего имени. Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Монтаж светильника

К каждому изделию производитель печатает подробную инструкцию по монтажу. В упаковочную коробку может быть вложен трафарет, по которому можно разметить отверстия под крепление.

В зависимости от мощности прожектора выбирают сечение питающего провода. Для большинства светодиодных моделей достаточно кабеля сечением 0,5 мм². Количество жил 2. Если имеющаяся проводка допускает заземление, приобретают 3-х жильный провод.

Питание подключают от ближайшей распаячной коробки или розетки. При необходимости проводят линию от распределительного щитка

Важно иметь возможность отключения питания для технического обслуживания

Установку проводят на жёсткую поверхность, исключающую вибрацию от ветра или проезжающего транспорта. По стенам провод проводят в гофротрубе, которую крепят через каждые 50–70 см. До столбов или заборов кабель прокладывают воздушным или подземным способом.

Маркировка проводов должна соответствовать стандарту:

синий или чёрный — рабочий ноль, присоединяется к клемме, обозначенной «0» или «N»;
красный, белый или коричневый — фаза, маркируемая «Ф» или «L»;
жёлто-зелёный — заземление.

Внешние датчики подключают согласно инструкции.

После монтажа и пробного пуска проводят настройку датчика движения. Часть прожекторов позволяет регулировать зону обнаружения датчика независимо от направления луча, что позволяет выбрать такой режим включения, когда человек ещё не вошёл в зону освещения.

С наступлением сумерек настраивают порог срабатывания датчика освещённости. Как правило ручка регулировки обозначена словами «DayLigh». Регулировка «Time» устанавливает время включённого состояния. Регулятор «Sens» нужен для настройки чувствительности. Установкой порога регулируют дальность срабатывания датчика, либо загрубляют прибор, чтобы свет не включался от перемещений домашних животных. Регулировка отсутствует на дешёвых моделях.

Отключение датчика движения в лампе LED. Требуется помощь!

Как отключить датчик движения встроенный в светильник?

Фотографий платы явно недостаточно для того, чтобы дать совет насчет того, где на ней что-то перемкнуть или, наоборот, перерезать дорожку токоведущую.

Но из фото понятно, что и датчик движения, и электронный ключ, который включает светодиоды, и сами светодиоды — всё на одной плате. Было бы отдельными блоками оформлено (датчик с реле отдельно, светодиоды отдельно) — было бы намного проще.

Из этого можно заключить, что. не разбираясь в электронике задачу не выполнишь. Просто отнесите это всё добро человеку, умеющему держать в руках паяльник и отличающему диод от конденсатора — он разберется и поможет.

Только фотографии под вопросом, к сожалению не достаточно.

Нужна схема (электрическая) светильника с датчиком движения, что бы точно определиться как его отключить.

Датчики движения встроенные в светильник разные, могут работать по разному принципу (микроволновые, ультразвуковые, инфракрасные, комбинированные варианты).

Подключение может быть разным.

Некоторые датчики движения реагируют на изменение температуры, некоторые на движение, другие работают за сёт звука, есть датчик, есть приёмник, между ними постоянный сигнал (контакт), сигнал прерывается (объектом) свет включается.

Что касается отключения, то опять же нужна схема и надо знать какого типа датчик движения.

Как вариант отключения, это покупка вот такого не прозрачного лака спрея (аэрозольного).![]

Просто пшикните (нанесите) его на индикатор датчика движения и он перестанет работать.

Вариант с лаком не плохой, он не испортит внешний вид светильника в отличии от изоленты, или скотча.

Второй вариант поиск схемы в интернете и далее согласно схеме отключения датчика от светильника.

Если чуть понятней, там «лес» проводов некоторые из которых надо отпаять от общей схемы, а какие и где, всё уже индивидуально.

Состав оборудования и принцип действия

В функциональную схему прожектора с датчиком движения входят:

блок питания для светодиода и датчика;
светодиодная матрица или отдельный светодиод;
датчик движения;
регулируемая схема задержки выключения;
датчик освещенности.

Алгоритм работы прожектора заключается в том, что питание на светодиоды подаётся только при появлении в зоне обнаружения людей или движущейся техники. Блок задержки отключит питание через заранее установленное время после прекращения передвижений людей (проезда транспорта). Датчик освещённости блокирует работу устройства в светлое время, чтобы исключить «лишние» циклы включения-выключения.

Детектор движения может находиться в едином со светильником корпусе или быть выносным.

Типы датчиков

В светодиодных прожекторах используют три разновидности детекторов движения: радиоволновый, инфракрасный, звуковой.

Радиоволновые датчики в основном применяют в светильниках для улицы. Эти приборы относятся к активному типу.

В пространство излучаются сверхвысокочастотные волны. Отражённые от неподвижных объектов лучи возвращаются в прибор с той же частотой. Если волна отразилась от движущегося предмета, частота «вернувшихся» волн будет отличаться от излучённых. Прибор отслеживает изменение и при обнаружении явления подаёт питание на светодиоды.

Преимущества радиоволновых датчиков:

стабильная работа вне зависимости от времени года;
отсутствие ложных включений при порывах ветра и сквозняке.

Недостатком являются подверженность ненужным срабатываниям при работе в зоне сильных электромагнитных помех от мощного электротехнического оборудования.

Инфракрасные датчики анализируют тепловую температуру окружающих предметов, «запоминая» суммарное состояние в разных сегментах. При появлении в зоне обнаружения человека (техники) сумма температур изменяется, включается прожектор.

В жару, когда температура тела близка к окружающим предметам, датчик не всегда видит разницу, включение светодиодов происходит с перебоями. То же явление встречается зимой, когда человек в тёплой одежде, поверхность которой не сильно контрастирует с окружающей обстановкой. Светильники с инфракрасными датчиками больше подходят для закрытых помещений или небольших двориков.

Звуковые датчики реагируют на возникающий шум, источником которого могут служить шаги или негромкий разговор. Прожекторы с таким типом детекторов лучше подходят для закрытых помещений. Для уличных светильников сигналом могут быть звуки проезжающего вдали автомобиля или пролетающего самолёта.

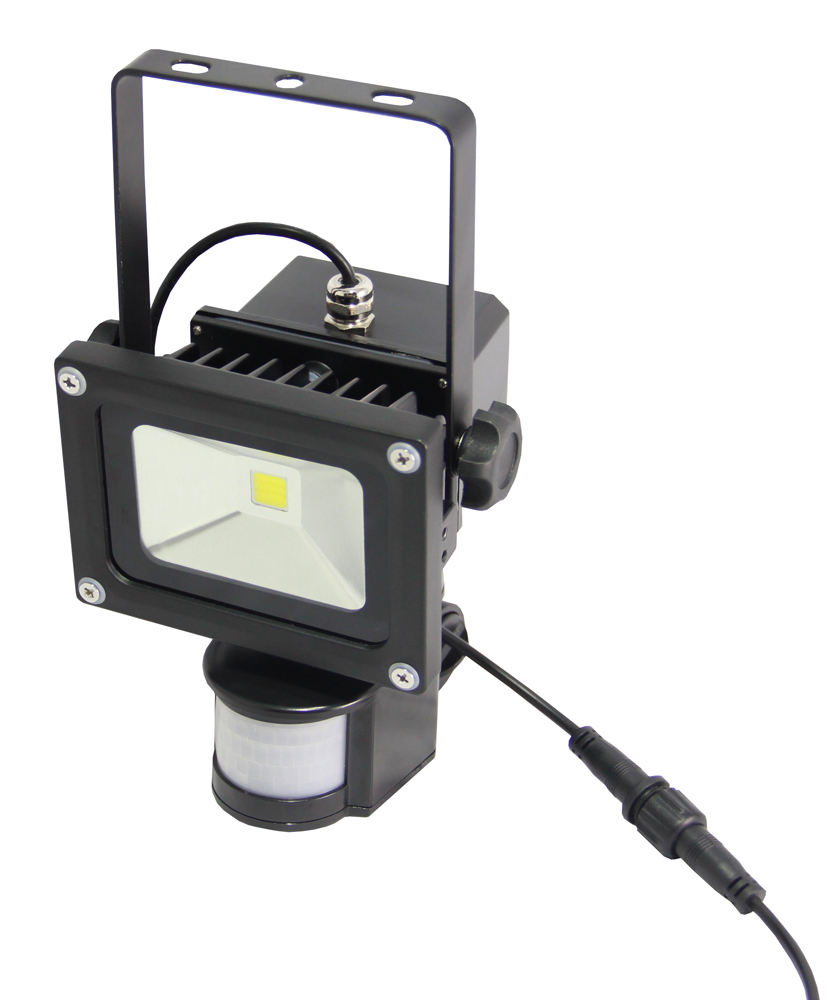

Тип питания

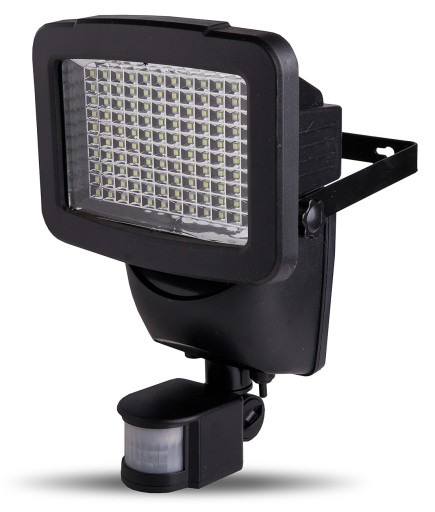

Прожектор с ДД на солнечной батарее

Существуют три разновидности приборов по типу питания:

работающие от сети постоянного или переменного тока;
беспроводные со встроенными аккумуляторами;
питающиеся от аккумуляторов, подзаряжающихся от солнечных элементов.

Первый тип распространён в частных домах и на предприятиях. Используется бытовая сеть 220 В или напряжение от блоков питания. Установка источников резервного питания позволит пользоваться прибором при кратковременных отключениях электросети.

Встроенные аккумуляторы придётся регулярно подзаряжать, поэтому лучше выбрать фонари, которые легко демонтировать и установить после зарядки. Датчик движения позволяет экономить заряд, включая прибор на небольшое время.

Подбор характеристик освещения

Выбор устройства определяется целью, для которой его планируют использовать. Для ночного времени достаточно силы освещения, которая не превышает 15 люкс/метр. Для технических работ потребуется 75, а для точных — не менее 100 люкс/метр.

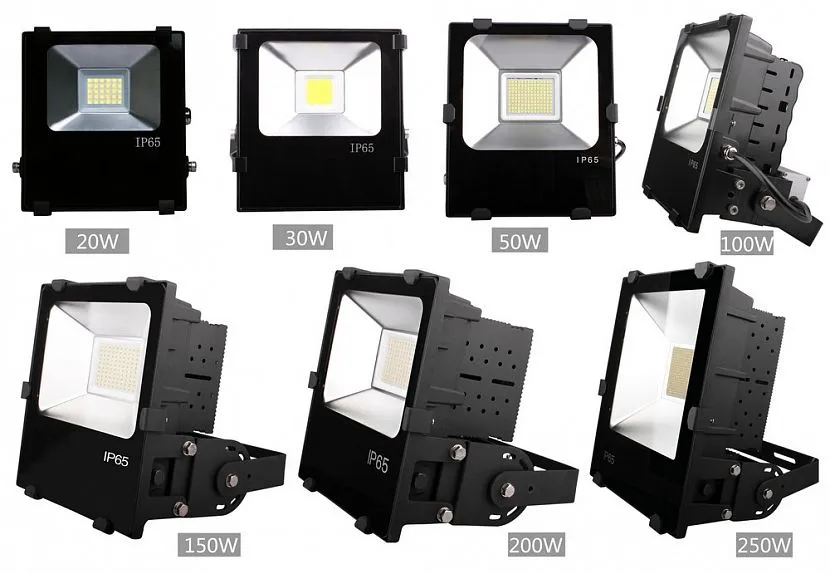

Существуют модели различной мощностиИсточник stroyday.ru

Нужно обратить внимание на спектр создаваемого света. Значение 2000-2500 соответствует ярко-жёлтому

При цветовой температуре 3700-4300 он имеет тёплый белый оттенок. Если речь идёт о 4500-5000 он становится нейтральным, а для 6000 или больше — освещение будет холодным. При создании оригинальных видов подсветки может помочь одновременное использование нескольких вариантов с различной цветовой температурой.

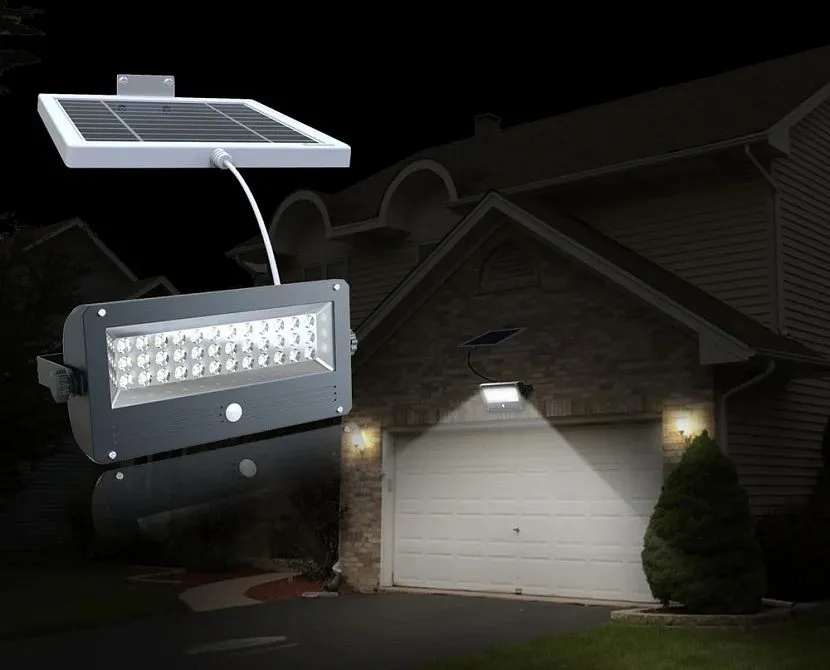

Использование солнечных батарей делает устройство автономнымИсточник stroyday.ru

Для определения оттенка света нужно ознакомиться с коэффициентом цветопередачи. Он рассказывает об естественности освещения. При этом можно ориентироваться на следующие значения:

1B говорит о том, что такое освещение можно использовать в учебных заведениях;
2A подходит для жилья;
A1 может быть использован как для больших торговых залов, так и для обычных магазинов;
коэффициент равный 3 подойдёт для зданий промышленного назначения;
если у прожектора эта характеристика равна 4, то его допускается применять только для уличного освещения и нельзя внутри дома.

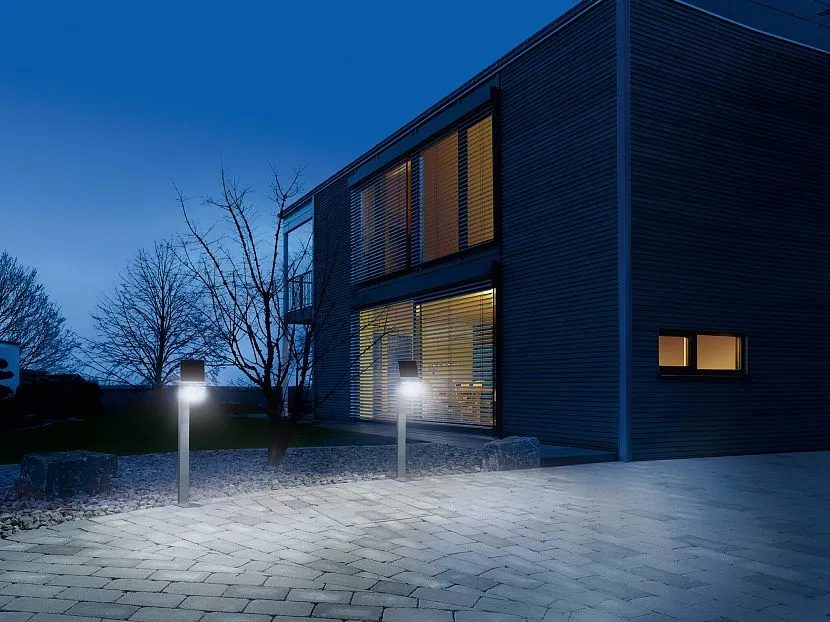

Светильник с датчиком движения экономит электроэнергиюИсточник beri.ua

При выборе светодиодного прожектора важно обратить внимание на срок эффективной эксплуатации. С течением времени световые характеристики прожектора постепенно уменьшаются. Когда он вырабатывает ресурс полностью, потребуется провести замену

Допустимые пределы падения силы освещения в процентах указывают с помощью обозначения «LM». Например, если написано «LM70», это означает, что к концу срока эксплуатации у прожектора будет только 70% первоначальной яркости

Когда он вырабатывает ресурс полностью, потребуется провести замену. Допустимые пределы падения силы освещения в процентах указывают с помощью обозначения «LM». Например, если написано «LM70», это означает, что к концу срока эксплуатации у прожектора будет только 70% первоначальной яркости.

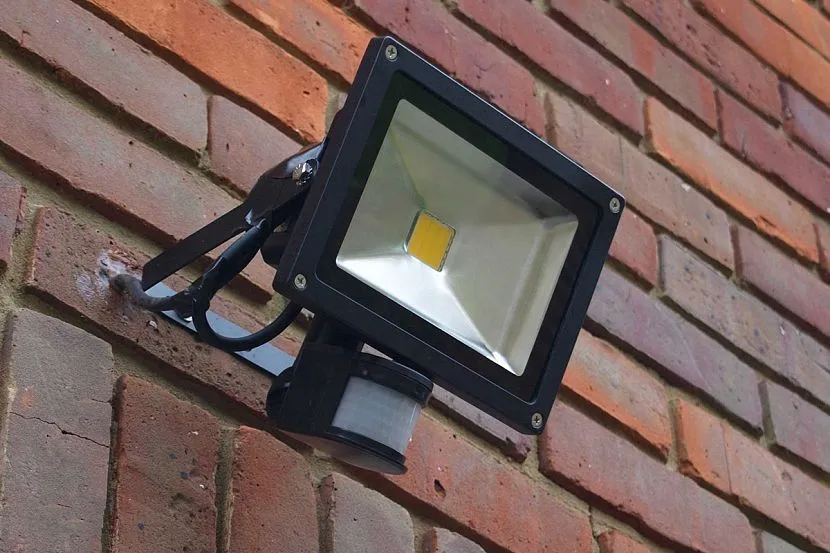

Прожектор должен быть надёжно защищён от воздействия непогодыИсточник oxsy.ru

Прожектор может включать в себя различное количество светодиодов. Иногда используется целая матрица, в других случаях один, но очень мощный. Нужно учитывать, что в первом случае нагрев будет более сильным, чем во втором. Если необходимо, чтобы была высокая яркость освещения, предпочтительнее использовать устройства с одним кристаллом. При применении светодиодной матрицы выход из строя даже одного элемента приведёт к неработоспособности устройства.

Яркое уличное освещение с помощью светодиодных фонарейИсточник nevnov.ru

Прожектора небольшой мощности используют для подсветки. Более мощные применяются для освещения улицы. Светодиоды бывают разнообразных типов. В зависимости от этого они обеспечивают различные углы освещения:

У SMD диодов этот угол достигает 100 градусов.
Для дискретных диодов он меньше — всего 60.
У COB светодиода угол освещения наибольший среди них — 120 градусов.

Освещение должно соответствовать требованиям нормативных документов.

Кронштейн UFV-C01/48-250 GREY

693 ₽
Посмотреть

Светильник архитектурный накладной ULU-S05A-5W/4000K IP54 BLACK

996 ₽
Посмотреть

Светильник архитектурный накладной UUL-S07A 60W/E27 IP54 BLACK

2 057 ₽
Посмотреть

Светильник архитектурный накладной ULU-S04A-5W/4000K IP54 BLACK

986 ₽
Посмотреть

Светильник архитектурный накладной ULU-S50A-8W/4000K IP65 BLACK

1 567 ₽
Посмотреть

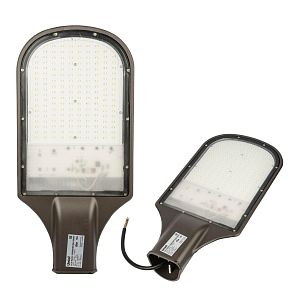

Светильник светодиодный консольный ULV-R22H-70W/6500K IP65 GREY

2 837 ₽
Посмотреть

Светильник архитектурный накладной UUL-S91A 50W/GX53 IP65 BRONZE

1 066 ₽
Посмотреть

Светильник светодиодный консольный ULV-R22H-120W/DW IP65 GREY

4 509 ₽
Посмотреть

Садовый светильник USL-F-164/MT170 SENSOR

821 ₽
Посмотреть

Садовый светильник USL-S-186/PM180 RETRO

1 091 ₽
Посмотреть

Все предложения

Светодиодные фонари обеспечивают равномерное освещениеИсточник decoromir.ru

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

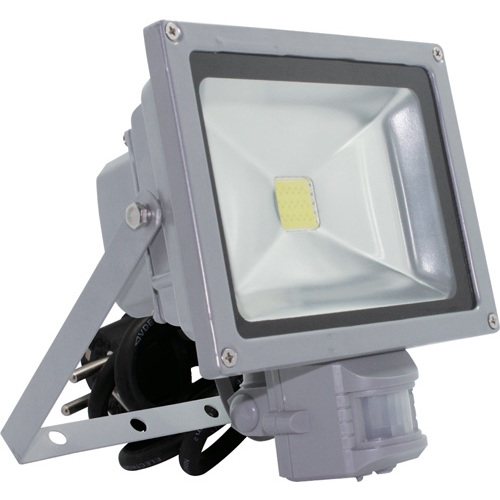

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

Фазный провод подключается к датчику.
Нулевой провод от колодки идет на датчик и прожектор.
Проводник для защиты подключен к корпусу.
Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

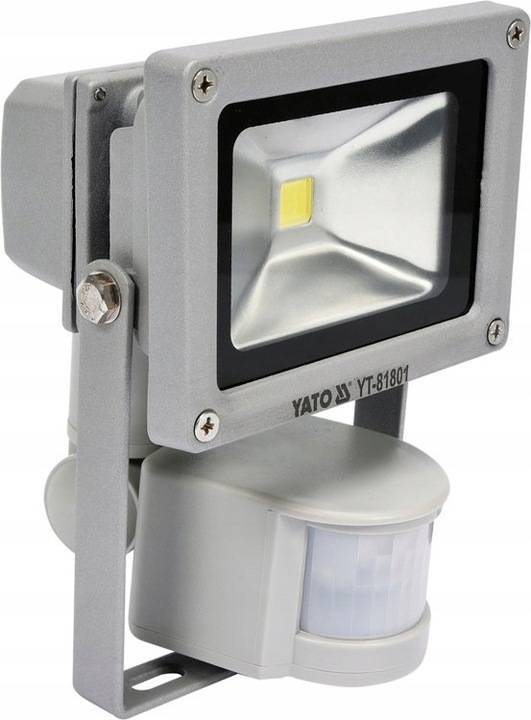

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

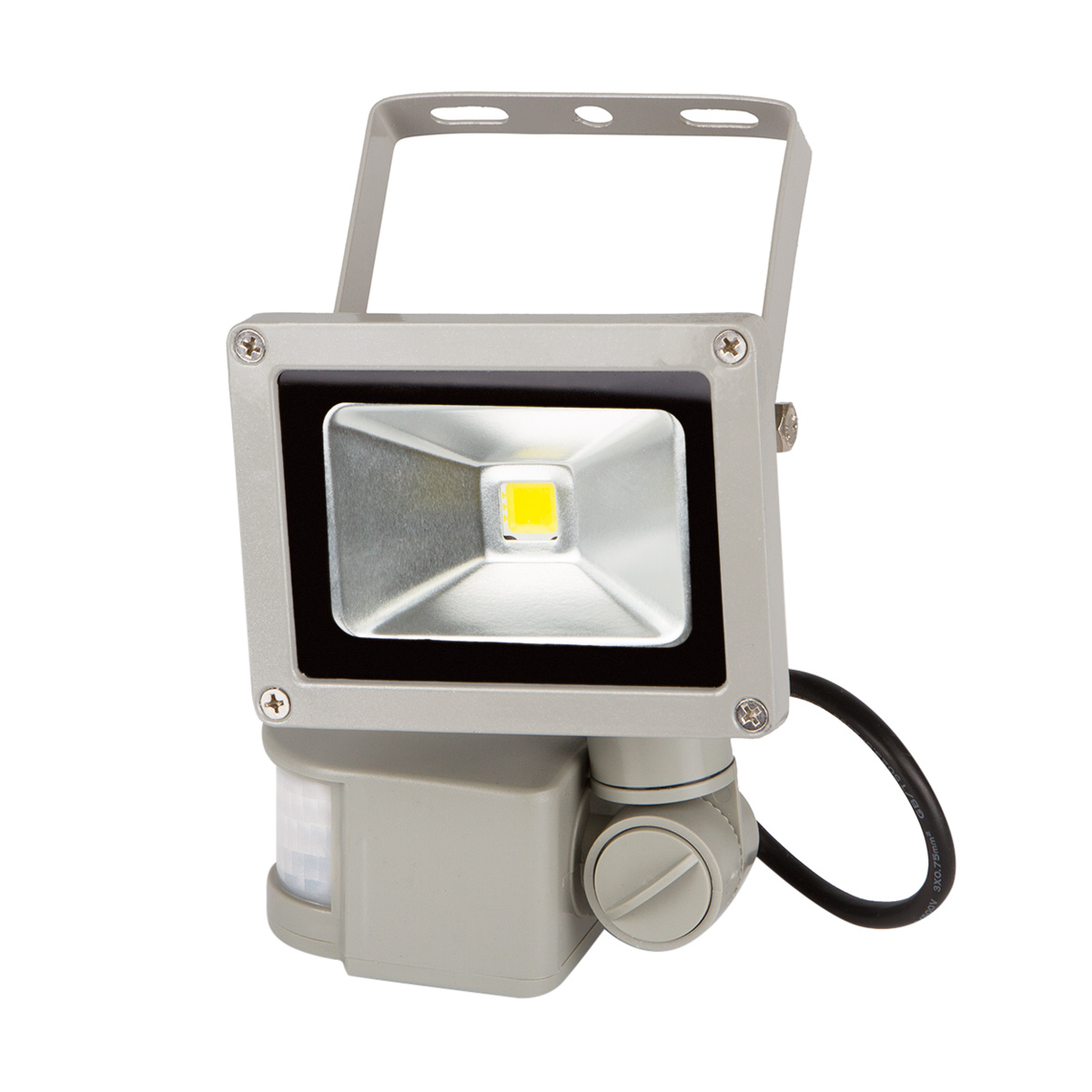

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
