Преимущества и недостатки
Монтаж подобного оборудования принесет пользователю много удобств. Светодиодные прожекторы имеют массу достоинств:
- широкая сфера применения;
- экономичность – невысокий уровень потребления электроэнергии, умеренная цена самого устройства;
- долгий эксплуатационный срок – показатель превышает таковой у аналогов в 3 раза;
- надежность, стойкость к повреждениям, падениям, ударам, а также к вибрации;
- минимум обслуживания — заменять светодиоды не требуется, разве что очень редко;
- отличные результаты в освещенности территории – достигаются посредством интенсивного свечения;
- возможность применять практически при любых возможных температурах окружающей среды – от -60 до +50 градусов;
- высокая защищенность от загрязнений, воды (у разных моделей показатель защиты отличается).
Большим плюсом можно назвать отсутствие необходимости поиска выключателя – свет загорится без постороннего участия. Днем прибор будет спокойно «отдыхать», не затрачивая электроэнергию сети. Минусов у прожекторов немного:
- когда узел управления автоматический, датчик сработает на движение животных, поэтому возможны регулярные ненужные включения прибора;
- если отключения и включения будут слишком частыми, лампы устройства скоро придется заменять;
- некоторые приборы отключаются спустя определенное время, что может быть неудобным при потребности в освещении в данный момент.
Установка
При монтаже энергосберегающих светодиодных ламп с датчиками движения важно учитывать то, в каком месте и для каких целей они устанавливаются. Многие специалисты рекомендуют их вешать на потолок или так, чтобы светильник смотрел максимально вниз
Потому что таким образом увеличивается рабочая площадь детектора. Но если нет такой возможности или надо следить за узкой территорией, то можно, конечно, повесить и на вертикальную поверхность. Тем более что почти все модели предназначены как для настенного, так и для потолочного монтирования.
Но есть факторы, которые стоит учитывать при установке ламп с ДД. К примеру, если они смонтированы внутри дома или квартиры, то нежелательно их размещать рядом с кондиционерами, тепловентиляторами, трубами отопления или в тех местах, где возможны потоки теплого воздуха. При монтаже светильников с датчиками в гараже или под навесом, где будет стоять автомобиль, необходимо выбрать такое место для расположения, чтобы детекторы не срабатывали на теплый двигатель автотранспорта.
Если рассматривать вариант с сетями уличного освещения, то в зоне действия датчика движения надо максимально предусматривать возможное положение веток деревьев или кустарников при ветре. А желательно, чтобы их в рабочей площади лампочки не было вообще.
Также на работу могут повлиять расположенные вблизи автодороги и магистрали, линии электропередач или вышки мобильной и сотовой связи. Потому что это приведет к ложному срабатыванию устройства. И тогда свет будет часто включаться или работать постоянно. А ведь изначальная идея ламп, светильников, прожекторов с ДД состоит в своевременном включении и включении для большей энергоэффективности. Хотя последние модели такого оборудования имеют регуляторы для точной настройки. А некоторые включают в себя функцию исключения домашних животных до определенного веса или реагируют только на человека. Но все же специалисты советуют комбинировать детекторы, чтобы свести к минимуму ложные срабатывания.
К тому же большинство датчиков движения обладают определенной степенью защиты. Для внутреннего монтажа рекомендуется выбирать лампы с IP 40, а для установки на улице потребуются уже с уровнем IP 50.
Настройка
Чтобы выставить оптимальные параметры работы лампочки с датчиком движения, надо понимать, при каких условиях он должен реагировать. Во многих моделях присутствует и датчик освещенности. Поэтому на корпусе встроены три регулятора, с помощью которых производится настройка:
- Уровень чувствительности. Обычно обозначается SENS.
- Время задержки. TIME.
- Уровень освещенности. Обозначение – LUX.
Если с регулировкой времени задержки отключения все более-менее понятно, то показатель освещенности устанавливается на минимум, так, чтобы он срабатывал только при наступлении темноты или ночью. Уровень чувствительности тоже регулируется по желанию владельца. Для точной настройки можно сделать несколько пробных включений, чтобы понять, при каких условиях датчик будет реагировать, а при каких нет. Но, как правило, для первого раза все параметры выставляются на максимальное положение. Так легче будет видно, насколько хорошо реагирует детектор.
Технические характеристики
В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника
Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях
Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)
Эксплуатационные характеристики
Определившись с типом датчика переходим к техническим параметрам:
- Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.
- Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
- Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.
Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.
Возможности настройки
Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.
- Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.
- Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).
При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

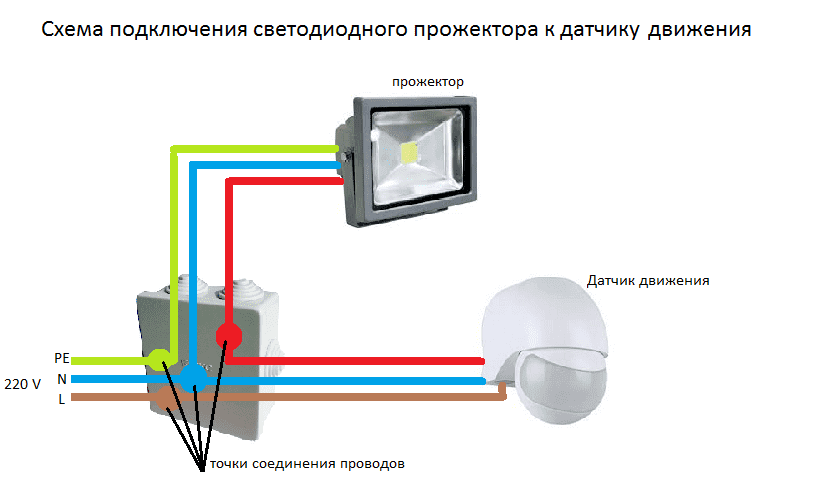

Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.
Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).

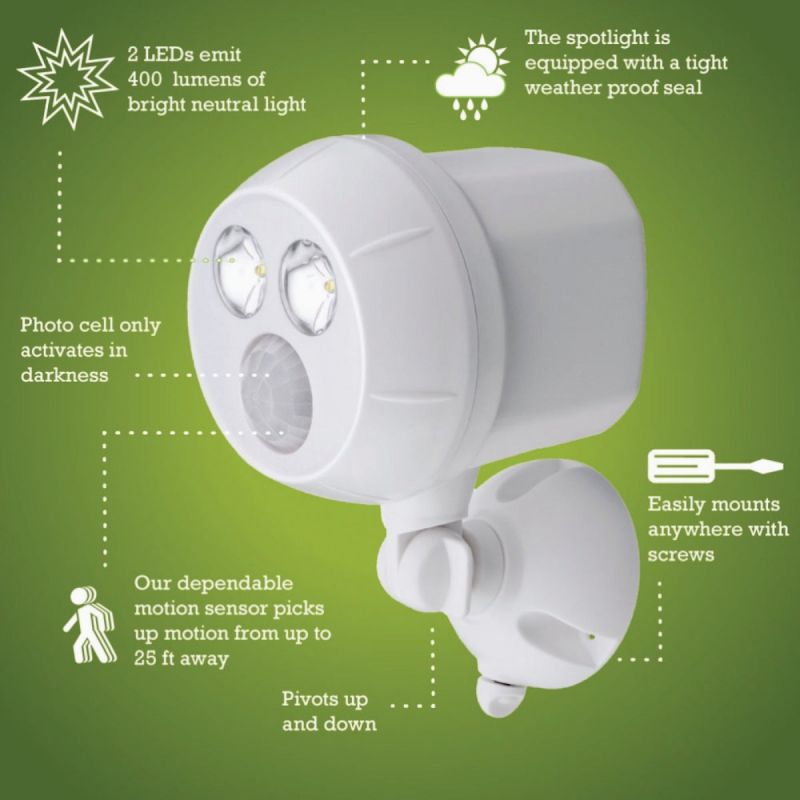

Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
Технические параметры
Самый главный критерий при выборе — напряжение питания. Важные технические параметры:
Оборудование, поставляемое из заграницы, разработано для стандартного напряжения конкретной страны: 110 или 127 вольт. Такие датчики освещенности не могут работать от сети 220 или 380 вольт.
Эксплуатационные характеристики
При покупке необходимо ориентироваться на вид лампы и место установки. Лампочки в светильниках бывают:
Мощность нагрузки учитывается при необходимости подключить к одному фотодатчику несколько светильников. Выключатель будет служить дольше, если его мощность на 20% больше суммарной мощности осветительного оборудования.
Стандартный диапазон освещенности 2 — 50 Лк. Не стоит покупать оборудование без регулировки этого параметра. Исключение – подключение к одному светодиодному прожектору и отсутствие жестких требований по экономии электроэнергии.
Немаловажен так же вес и размер фотодатчика. Самые большие модели со встроенным трансформатором. Немало места занимает пускатель. При выборе устройства с отдельным датчиком учитывается наличие в щитке свободного пространства.
Если на участке один или два фонаря, вполне подойдет нерегулируемое реле, к которому светильники подключаются напрямую. При наличии большого количества светильников, подключенных параллельно, выключатель не сможет выдерживать проходящий через него электрический ток. Следует купить модель, оснащенную магнитным пускателем.
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.

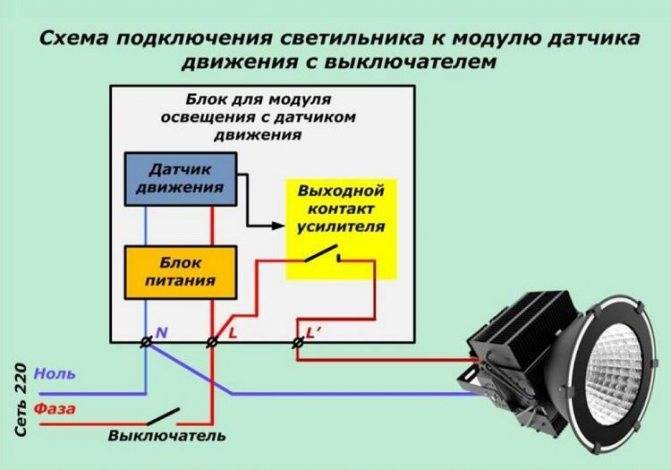

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Настройка работы датчика движения в прожекторе
Обычно все приспособления, необходимые для уличного освещения продаются с вложенной инструкцией и порой в ней все запутано, и каждый пункт требует грамотных разъяснений. Объясним, что делать в этом случае. Во-первых, не спешите обращаться к специалистам, по экономьте свое терпение и финансы.
Во-вторых, установленный датчик имеет свойство передвигаться по основанию фонаря, следовательно, настроить его просто. Путем подъема и опуска датчика движения, прожектор легко регулируется. В зависимости от этого, будет срабатывать на определенном расстоянии. (Чем ближе датчик к прожектору, тем ближе расстояние срабатывания).
В итоге следует заметить, что прожектор с датчиком постепенно совершенствуется и на сегодняшний день уже есть в продаже аппараты с расширенными настройками.
Чтобы осветить участок на даче, подход к подъезду, тоннель, арку на улице, провести свет в гараж и другие постройки используют мощные осветительные приборы — прожектора. Современные технологии позволяют сделать этот вид освещения экономным и автоматическим. Такие задачи решает подключение к световому прибору датчика движения. Смонтировать устройство, контролирующее появление человека, к светильнику не сложно. Выполнить работы может даже человек без специальных знаний.
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.
Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).
Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
Uniel ULF-F62-50W/6500K, 50 Вт
Uniel ULF-F62 – довольно качественный светодиодный прожектор, который пользуется популярностью среди покупателей. Устройство оснащается неплохими инфракрасными датчиками движения, которые позволяют фиксировать любую активность неподалеку от светильника. Изделие может похвастаться надежным алюминиевым корпусом и компактными габаритами. К другим особенностям этого прожектора относят то, что он оснащен специальными креплениями, которые позволяют установить его не стене. Стоит отметить, что все крепежные элементы подвижные. Это позволяет менять положение прожектора. При необходимости его можно немного опустить или наоборот поднять.
Данное оборудование отличается экономичность потребления электроэнергии. В этом нет ничего удивительного, так как за освещение отвечают специальные светодиоды. Они позволяют сократить расход электричества на 80-90%.
Плюсы:
- литой алюминиевый корпус;
- стильный дизайн;
- угол свечения около 120 градусов;
- компактные габариты и небольшой вес;
- наличие датчика движение и освещенности;
- устойчивость к вибрациям;
- световой поток около 4000 лм;
- класс энергопотребления: A+.
Минусы:
не очень длинный кабель питания.
Подключение прожектора с датчиком движения
Вопрос, как подключить датчик движения к прожектору, не представляет собой ничего сложного. Единственный инструмент, который понадобится – это индикаторная отвёртка для определения фазы. Сняв заднюю крышку датчика движения можно увидеть колодку, предназначенную для зажима провода под винт. На ней находятся три ламели помеченные буквами «L», «N» и «A».
Фаза сети подключается к клемме «L», а ноль к клемме «N». Лампа осветительного устройства подключается между клеммами «A» и «N». В некоторых моделях имеется ещё одна клемма – заземление. Она обязательно должна быть подключена, если соответствующий провод имеется в сети.
Если приобретается прожектор с уже вмонтированным датчиком движения, то требуется только подключить сеть 220 В.
Настройка работы датчика движения
Современные сенсоры движения позволяют производить настройки: чувствительность, время задержки, освещенность. При правильной настройке удастся снизить расходы электроэнергии.
Важно! Не у всех датчиков есть возможность регулировать указанные параметры, иногда можно изменять только чувствительность и время задержки или уровень освещенности и время задержки
Освещенность
Этот регулятор на корпусе прибора обозначается как «lux». Он позволяет менять параметр включения для ночного времени. Если не провести настройку, то он сможет включаться в любое время. Настройку лучше проводить, когда на улице стемнеет. Начинать нужно с максимально доступного значения, проверить и таким образом постепенно снижать до оптимального параметра.
Важно! Если на датчике движения нет подобной настройки, то следует дополнительно подключить в цепь датчик освещенности. Это позволит использовать прожектор исключительно в ночное время
Время срабатывания
На корпусе обозначается «time». Данный параметр указывает продолжительность промежутка времени между отключением самого датчика после исчезновения объекта движения и отключением прожектора.
Чтобы избежать его «моргания», лучше не устанавливать минимальное значение. Настройка этого параметра обычно варьируется пределах 5 секунд — 10 минут.
Чувствительность
Этот параметр на различных моделях обозначается «sens». Регулировка осуществляется посредством переменного резистора. Это сложная подстройка, смысл которой заключается в предотвращении реакции датчика на животных при сохранении чувствительности к движению человека, что проблематично при приобретении варианта без выключателя.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Данный параметр указывает продолжительность промежутка времени между отключением самого датчика после исчезновения объекта движения и отключением прожектора. Если же вам что-то непонятно, пишите мне!
1 Ritex S-80L
Лучший отражатель солнца Страна: Япония (производится в Китае) Средняя цена: 3600 руб. Рейтинг (2021 г.): 4,9
Перед нами беспроводной проектор с датчиком движения, питающийся от светодиодов и обеспечивающий мощность 8 Вт. Достаточно слабое устройство, но не требующее постоянного подключения к домашней сети. Он питается от солнечной батареи и собственной аккумуляторной батареи, которая заряжается в течение дня и обеспечивает питание ночью. В корпус встроены одновременно 3 батарейки АА по 1800 миллиампер/час каждая. В комплекте идет пятиметровый кабель для подключения аккумулятора, позволяющий выбрать самое яркое время суток для установки зарядного модуля.
Беспроводной проектор выдает 800 люмен света, что довольно много для такого компактного устройства. Степень безопасности здесь составляет 44 единицы. Это не самый высокий показатель, но он доступен для наружного использования. К сожалению, производитель не указывает срок службы диодов, а это очень важный показатель, так как прожектор стоит недешево, даже если он от известного бренда.
Установка
Устанавливать прожектор можно на любой плоской поверхности. Зачастую для этого используются столбы или стена сооружения. Метизы следует подбирать надежные, чтобы они выдерживали вес прожектора. Дополнительное укрепление осуществляется при помощи хомутов. Как вариант, можно его интегрировать в нишу. Размещать сенсор требуется так, чтобы он был недоступен для злоумышленников, и при этом зона охвата была максимально возможной исходя из его технических характеристик.
Подключение
Даже имея практические навыки, перед подключением любого электрического прибора стоит изучить инструкцию. Если этого не сделать, есть риск что прибор, а если точнее, его датчик, будет работать неправильно.
Прожектор подключается к сети с помощью проводов ПВС или ШВВП. Чтобы сделать еще и заземление следует выбирать трехжильный кабель. Если осуществляется подключение LED-прожектора, то можно обойтись и двухжильным.
Так как прожектор будет эксплуатироваться постоянно, лучше предусмотреть для него не розетку, а отдельный кабель, что идет от щитка или ближайшей распределительной коробки.
Способы подключения несколько отличаются в зависимости от типа прожектора (варианты исполнения предложены выше). Первый случай – когда датчик движения встроен в корпус прожектора или жестко закреплен на нем. Такую модель подключать легче всего, так как исчезает основная трудность – подсоединение датчика движения к осветительному элементу. Все что нужно в этом случае – это завести питающий провод в коробку прожектора. Некоторые модели даже имеют выводы для подключения, так что не придется разбирать прибор.
Если датчик движения размещен отдельно от прожектора, то тут подключение несколько сложнее, но все равно подключить его своими руками получится. Первое что нужно, это подключить датчик движения к прожектору посредством отдельного кабеля
Тут также важно внимательно соединять провода иначе есть риск, что при врезании в сеть прожектор просто сгорит
Схема подключения выглядит так:
Основное внимание следует уделить соединению кабелей с соответствующей маркировкой. Коричневый соединяется с фазным, красный – к выводу из прожектора
Второй провод прибора и синий кабель к нулевому. Цвет кабелей может быть разным, следует ориентироваться на инструкцию производителя.
Настройка
Настроить прожектор с датчиком движения, а если точнее, то сам датчик несложно
Важно знать порядок этого процесса. Большинство датчиков имеют 3 основных характеристики, которые влияют на включение/отключение света прожектора
Конкретней:
- Day Light. Эта подстройка помогает регулировать чувствительность датчика к освещенности на улице. При правильной его настройке прожектор включается только в темное время суток, а не срабатывает на движущиеся объекты днем. Установив гранично левое положение, прибор программируется на включение при темноте. Крайнее правое положение запускает прожекторный свет в работу круглые сутки.
- Time. Регулятор дает возможность установить время свечения, то есть, какой промежуток времени после включения горит свет. Минимальный порог в большинстве приборов – 5 секунд, максимально 5 минут. Спустя установленное время свет будет выключаться.
- Sens. Третья подстройка есть не в каждом приборе. Если она присутствует, то это поможет настроить прибор для срабатывания на объект определенного размера. То есть исключить ложное включение прожектора, если пробежала кошка или собака среднего размера.
Все настройки рекомендуется проводить экспериментальным путем, в таком случае удастся достичь необходимой четкости срабатывания в каждом конкретном случае. Часто датчик движения – это часть системы безопасности, при соблюдении условий его допускается подключить к сирене.
