Внутренний водопровод и канализация: проектирование, монтаж и обслуживание

Внутренний водопровод и канализация — неотъемлемая и немаловажная часть любого дома. Неправильное оборудование этой системы может не лучшим образом сказаться на комфортности эксплуатации помещения. Исправлять ошибки в ней долго, трудно и дорого. По этой причине проектирование и монтирование водопроводной и канализационной систем требуют особого внимания и ответственного подхода.

Вопросы, рассмотренные в материале:

Какие отличия имеют внешний и внутренний водопровод и канализация зданий?
Какими нормативными актами регулируется монтаж и проектирование внутреннего водопровода и канализации?
Что содержит в себе СНиП внутренний водопровод и канализация?
Какие правила должны соблюдаться при проектировании?
Из чего состоит внутренний водопровод и канализация?
Как проектируют внутренний водопровод и канализацию?
Как осуществляют монтаж внутреннего водопровода и канализации?
Кто должен осуществлять ремонт?

Внешний и внутренний водопровод и канализация зданий

При возведении новых и улучшении жилищных условий старых зданий одним из важнейших вопросов становится оборудование инженерных сетей

И действительно, трудно представить себе комфортное современное жилье без внутренних сетей водопровода и канализации в нем, и неважно, идет речь о многоквартирном жилом доме или домике на дачном участке

Здесь собраны законопроекты, которые повлияют на работу УО, ТСЖ, ЖСК.

Водопроводная система обеспечивает стабильное доведение воды с сохранением ее необходимых характеристик до точки водоразбора в доме. Для выполнения этих задач система оборудуется необходимыми приспособлениями: скважинными насосами, накопительными емкостями, фильтрами.

Канализационная сеть предназначена для бесперебойного выведения использованной воды из помещения в очистное сооружение с последующим надлежащим очищением образовавшихся стоков.

Частные дома могут быть оборудованы внутренним водопроводом и канализацией одним из следующих способов:

через централизованные сети;
с использованием индивидуальных сооружений.

Первый способ является более простым, так как потребуется только соединить помещение с общей системой с помощью трубопровода. Обязательным условием станет получение разрешения на подключение к централизованным сетям и технических условий на выполнение работ.

Обладателям домов в населенных пунктах, не оборудованных водопроводной и канализационной сетью, не остается ничего другого, как создавать свои собственные сооружения, включающие автономные очистные приспособления (септики) и установки для забора воды из колодца или скважины.

Системы отведения сточных вод классифицируют по нескольким признакам. Так, по способу перемещения жидкости различают безнапорные и напорные системы.

В безнапорных системах жидкость движется в трубах сама, без помощи каких-либо приспособлений, что предполагает размещение трубопровода под соответствующим углом.
Напорные системы предполагают наличие в водопроводной и канализационной системах специальных установок — насосов для выкачивания жидкости. Подобные автономные системы оборудуют там, где невозможно обеспечение необходимого уклона, к примеру, по причине сложного рельефа местности.

В зависимости от места размещения установок сети бывают внутренними и наружными. Из названия очевидно, что первый тип предполагает расположение оборудования в здании, а во втором — за его пределами.

Оборудование и трубы внутренних сетей водопровода и канализации помещают в здании. Точка выхода трубопровода внутренней канализации из фундамента дома является конечной. А водопровод, напротив, начинается в месте ввода трубы в здание.

Внутренняя канализация состоит из:

труб, отходящих от точек водоразбора;
канализационного стояка, к которому подходят трубы;
точки выхода трубы канализации из здания.

Наружные сети включают такие составляющие, как:

Трубопровод, расположенный за пределами дома.
Колодцы для различных нужд (перепадные, поворотные, ревизионные и пр.).
Очистная установка (в канализации).
Обустроенная скважина или колодец (в случае с водопроводом).
Насосные установки.

Насосное оборудование — обязательная составляющая практически всех внутренних систем водопровода и канализации. В оборудовании современных коммуникаций используют следующие типы насосных установок:

Погружные. Это насосы, работающие под водой.
Поверхностные. Они располагаются на поверхности и забирают воду с помощью шлангов.
Фекальные или канализационные. Представляют собой специальную разновидность насосных установок, предназначенную для перемещения жидких масс, включающих твердые элементы.

Арматура и трубы

Какими материалами могут монтироваться внутреннее водоснабжение и канализация — СНиП указывает недвусмысленно:

Для нужд ХВС и ГВС могут использоваться трубы и фитинги из полиэтилена, полипропилена, полибутена, ПВХ, стеклопластика, а также металлополимерные, медные, латунные, бронзовые и стальные трубы (в том числе с цинковым антикоррозионным покрытием);

Подробнее о выборе труб в видео:

https://youtube.com/watch?v=faKtDT34YUM

Монтаж полипропиленовых труб в штробах исключает их случайное повреждение

Для самотечной канализации могут применяться чугунные, бетонные и железобетонные, асбестоцементные, пластиковые и стеклянные трубы;
Для напорной канализации рекомендуется использовать напорные пластиковые, бетонные, железобетонные и асбестоцементные трубы.

На практике наибольшей популярностью пользуются напорные трубы из ПВХ

При этом материал труб и фитингов должен обеспечивать:

Полуторакратный запас прочности по отношению к рабочему давлению водопровода (но не менее 7 кгс/см2) при температуре 20°С на холодной воде и 75°С на горячей;
На ГВС — стойкость к температуре не менее 90°С при рабочем давлении сети (но не менее 4,5 кгс/см2);
Ресурс не меньше 50 лет при +20 и рабочем давлении на холодной воде и не меньше 25 лет при +75 и рабочем давлении на горячей.

Вот требования к запорно-регулирующей арматуре на водоснабжении:

Фитинги и арматура для систем водоснабжения должны быть рассчитаны на рабочее давление не менее 7 кгс/см2;
Конструкция арматуры должна обеспечивать плавное перекрытие потока (см. Арматура для водоснабжения: виды, назначение, нюансы подбора);

Механизм возникновения гидроудара

Арматура ставится на вводе, и на отдельных секциях систем водоснабжения. На одну систему должно приходиться не менее двух независимо отключаемых секций;
Стояки водоснабжения, питающие более трех этажей, снабжаются отсекающими кранами;
То же самое касается подводок, питающих более пяти точек водоразбора;
Отсекающими кранами комплектуются подводки отдельных квартир, гостиничных номеров, подводки к сливным бачкам и водонагревательным колонкам, отводы на наружные поливочные краны.

Шаровые краны на вводах ХВС и ГВС в квартиру

Требования к воде

Каковы гигиенические требования к качеству питьевой и хозяйственной воды?

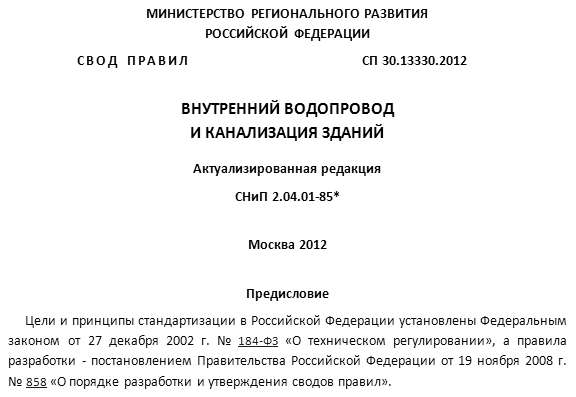

СНиП по водоснабжению и канализации отсылает нас к ГОСТ 2874-82, утратившему силу после распада Союза. Его актуализированная версия содержится в принятом в 2001 году СанПиН 2.1.4.1074-01.

Мы не станем вдаваться в подробности документа — достаточно сказать, что он регламентирует содержание в воде минеральных солей, металлов, бактерий и прочих потенциально опасных для здоровья человека примесей.

Сравнение требований СанПиН с зарубежными стандартами

Куда больший интерес для нас представляют требования к температуре горячей воды: это больной вопрос для многих жителей многоквартирных домов.

Вот требования СНиП:

В системе ГВС, присоединенной к открытой системе теплоснабжения (с отбором горячей воды из общей теплотрассы), нижняя граница допустимой температуры — 60 градусов;

Элеваторный узел в открытой системе теплоснабжения

Если ГВС запитано от закрытой системы (без отбора воды) через теплообменник, температура может быть снижена до 50°С;
Верхняя граница для любой системы горячего водоснабжения — 75 градусов.

Давление ГВС в точке присоединения сантехнических приборов не должно превышать 4,5 кгс/см2. Требование обусловлено ограниченной прочностью гибких подводок, которыми выполняется монтаж набортных смесителей.

Гибкие шланги, обеспечивающие подключение набортного смесителя к водопроводу, обладают ограниченной прочностью

Варианты монтажа водопроводных труб для загородных участков

Установка труб может быть выполнена двумя распространёнными методами:

Последовательное подключение потребителей.
Коллекторное соединение.

Как правило, первый вариант подходит для небольшого дачного дома. Для загородных домов, в которых постоянно проживают люди, первый вариант не подойдёт. При последовательном подключении каждый переход способствует потере напора. В таком случае необходимостью является коллекторная проводка, которая предполагает отвод трубы от магистрального коллектора до потребителя. Таким образом, напор воды для каждого потребителя будет одинаковым.

Вода, как правило, берётся из колодца или скважины. От колодца закрытым методом (в земле) прокладывается труба. Такая труба подключается к насосной аппаратуре, но перед этим в неё необходимо установить обратный клапан, который будет регулировать направление движения воды и не позволит ей передвигаться в обратную сторону. Водопроводная труба, которая осуществляет транспортировку горячей воды, должна быть соединена с соответствующим водонагревателем.

Внутренние водопроводы и канализационные системы подчиняются определённым правилам, которые установлены компетентными государственными учреждениями. Соблюдение этих правил не только рекомендуется, но и является обязательным пунктом при монтаже этих коммуникаций.

Выбор системы и схемы водоснабжения объекта проектирования

При определении схемы сетей водоснабжения необходимо учитывать, что наиболее экономичные и простые схемы получаются в тех случаях, когда водоразборные краны и приборы сгруппированы и расположены в этажах здания друг над другом

Конструктивно сети внутреннего водопровода могут быть выполнены с верхней и нижней разводкой, тупиковыми или кольцевыми. В жилых и общественных зданиях чаще всего применяется нижняя разводка магистральных труб и тупиковые сети.

Участок сети, соединяющий наружный и внутренний водопроводы до водомерного узла, называется вводом. При параллельном расположении наружного водопровода по отношению к главному фасаду здания ввод проектируется перпендикулярно зданию, симметрично расположению санитарных приборов. При наличии в здании установки горячего водоснабжения ввод следует делать в помещение водоподогревателя, при наличии подвала – в подвал, при его отсутствии – в лестничную клетку или подпольные каналы. В случае, когда труба уличного водопровода проходит параллельно торцевой стене здания, возможно, устройство ввода через торцевую стену. Длина ввода должна быть наименьшей. Укладывается ввод на глубине заложения уличной водопроводной сети с уклоном в сторону уличной сети.

Для учета расхода воды на вводах в здание и на вводах в квартиры предусматриваются измерительные устройства – крыльчатые или турбинные счетчики (водомеры). Они могут быть простые и с обводной линией. Магистральные трубопроводы, разводящие участки сети и подводки к приборам прокладывают с уклоном 0.002….0.005 для спуска воды.

Для поливки территории и зеленых насаждений вокруг зданий устанавливают поливочные краны, присоединенные к внутренним водопроводам этих зданий (один поливочный кран на 60–70 м по периметру здания.

Выбор схемы внутреннего водопровода производится после сравнения величины заданного гарантированного напора в городской сети водопровода у ввода в здание (Нg ) с величиной требуемого напора (Нтр ), определяемого в результате гидравлического расчета. Наиболее простая и распространенная схема – без установки для повышения напора и водонапорных баков – применяется при круглосуточном водоснабжении из городской сети при Нg >Нтр . В случае, когда потребная величина гарантированного напора не обеспечивается лишь в отдельные часы суток при незначительных расходах воды, возможно, применение схемы водоснабжения с установкой водонапорного бака, заполняемого периодически под влиянием наружного водопровода без повысительных устройств. Для повышения напора при постоянной его нехватке, возможно, применение местных установок: насосной установки, постоянного поддерживающей в системе необходимый напор, или насосной установки, работающей с водонапорным или гидропневматическим баком.

Характеристика системы

Общепринятые условия и правила, которые должны выполнять водоснабжение и канализация — сп, разработанные с учетом технологического прогресса.

В требованиях, которые обязательно должны соблюдаться при самостоятельном проектировании и обустройстве коммуникаций, указано:

Объединение систем водоснабжения и водоотведения. Этот подход дает возможность снизить затраты на эксплуатацию сооружений и повысить эффективность используемых ресурсов.
Соответствие воды санитарным нормам. Вода, которая поступает в водопровод жилого здания, должна соответствовать санитарным требованиям. Для этого нужно проводить комплекс мер по очищению, осветлению и обеззараживанию жидкости.
Вода, предназначенная для технических целей. Невзирая на то, что такую воду не подают для питья, проводить очищение и осветление все равно необходимо. Степень осветления воды зависит от особенностей технологического процесса, для которого она понадобилась.
Трубопровод для транспортировки воды. Чтобы транспортировать воду, необходимо применять трубопроводы из такого материала, который не портит качество жидкости, даже если жидкость находится в трубопроводе долгое время.

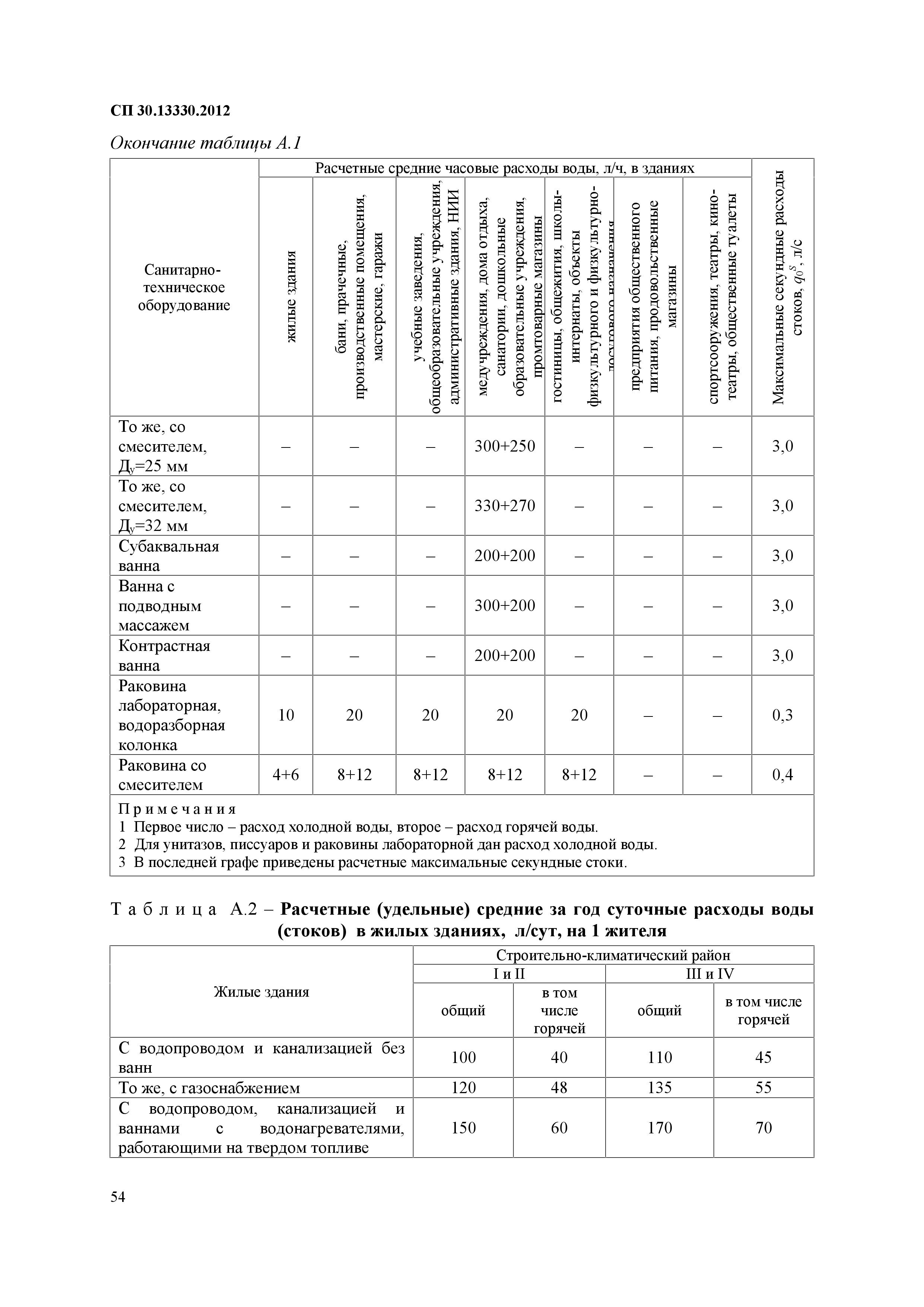

Выполняя проектирование водопроводных систем, обязательно нужно учесть объемы потребления жидкости. Согласно СНиП, помимо объемов потребления воды необходимо учитывать и величину свободного напора.

Предельно минимальные показатели величины свободного напора:

У одноэтажного помещения показатель должен быть равен 10м.
На каждый последующий этаж напор должен расти на 4 м.
В период, когда водопотребление минимальное, допустимо снижение напора, равное 3м на каждый этаж выше первого.
