Как пробурить скважину для воды своими руками
Говоря о том, как пробурить скважину, обычно подразумевают абиссинскую или песчаную разновидность, поскольку артезианские варианты сооружений выполняются только профессионально.
Для работ необходимо:
- подготовить место бурения. На участке выкорчевываются корни деревьев (при необходимости подрубаются, для работ на глубине лучше использовать топор с удлиненным топорищем), удаляется любая растительность;
- выкопать яму глубиной 1…1,5 м, сечением не менее 1х1 м. Она необходима для удаления верхних рыхлых слоев грунта, удобства выполнения дальнейших работ и обустройства приямка или кессона;
- установить бурильную установку.

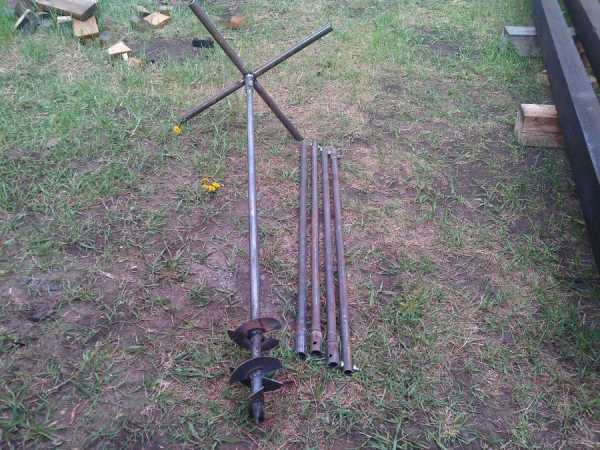

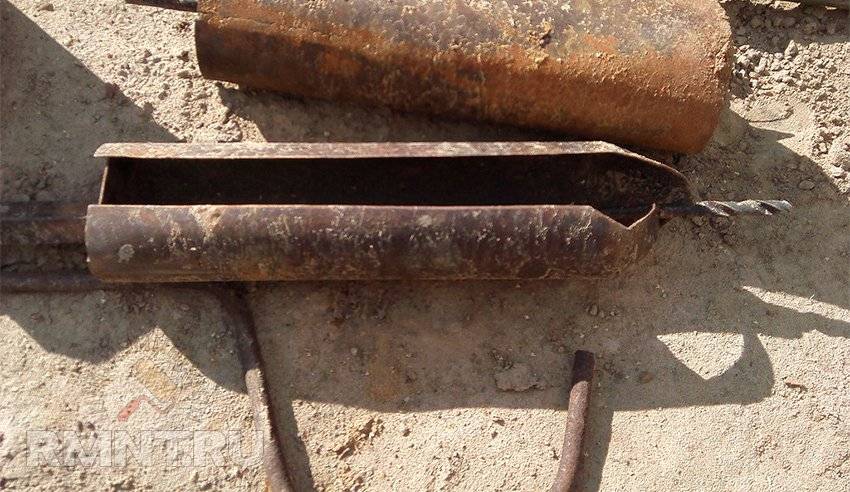

Бур для скважины может быть самодельным. Для этого подготавливаются несколько труб с диаметром 120 мм (они в дальнейшем будут выполнять роль обсадных). Нижний конец нижней трубы оснащается зубъями или буром, противоположный и оба конца последующих труб – резьбой для соединения.
При использовании промышленного бура вначале выполняется «прокол» грунта, потом в него опускаются обсадные трубы.
Для небольших по глубине «проколов» достаточно согласованной работы двух исполнителей. Шнековый бур извлекается после прохода каждых 10…15 см грунта, в противном случае избыточный вес налипшей земли может привести к поломке бура. По мере заглубления можно навесить груз на ручки ворота, в этом случае рабочим придется прикладывать меньше усилий.
Данный метод работ считается ответом на вопрос: как пробурить одному, без оборудования, скважину небольшой глубины? Это действительно реально, но все же работать лучше с помощником.

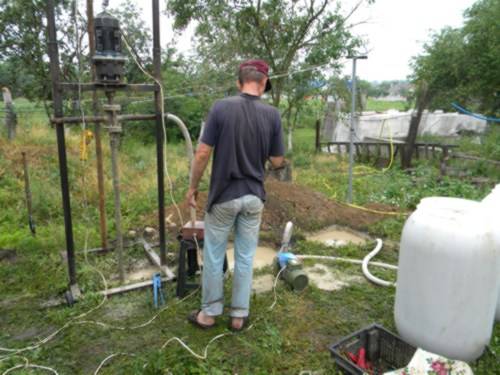

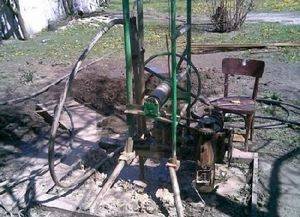

Гидробурение
Если для бурения используются трубы, дополнительно потребуется емкость для воды (бочка) объемом не менее 200 литров и насос. После первичного заглубления трубы в землю к ней подключается насос и под давлением подается вода. Жидкость постепенно размывает грунт возле нижнего конца трубы, позволяя постепенно заглублять ее методом вращения.
При этом разрушенный грунт вымывается наружу струей воды, которая откачивается из приямка помпой (ручной или механизированной). Поэтому метод получил название гидробурения скважин на воду. Своими руками сделать пробой нужной глубины проще и быстрее, чем другими способами. При небольшой глубине колонны можно исключить сращивание труб резьбовым методом.
Приведенная схема относится к профессиональному буровому оборудованию. При самостоятельном проведении работ достаточно обеспечить подачу воды в будущую скважину и ее естественный отток наружу.
Важно: выясняя, можно ли зимой бурить скважину под воду, следует учитывать температуру воздуха. В морозы работа с влажным грунтом и водой невозможна
Даже подача горячей жидкости не всегда решает проблему. Работы допустимы при отсутствии промерзания грунта.
Бурение ударно-канатным методом

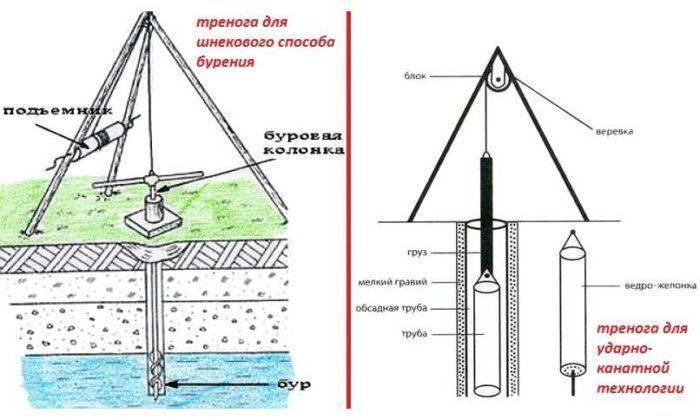

Для этого необходимо использовать специальную вышку.
Она может быть выполнена из металлического профиля или бревен (брусьев) подходящего сечения. Обязательно устройство лебедки или противовеса для извлечения обсадной трубы, располагается вышка так, чтобы ее вершина находилась точно над местом бурения.
Вначале в выкопанную яму устанавливается обсадная труба. Толщина ее стенки должна составлять не менее 5 мм, используется бесшовная труба. После чего в получившуюся направляющую конструкцию опускается желонка (стакан), который с помощью лебедки (ворота) поднимается и опускается (свободное падение) на высоту около метра. Таким образом грунт разбивается и заполняет внутреннее пространство обсадной трубы. После ее наполнения грунтом на 2/3 и более труба извлекается и освобождается на наполняющей ее земли. Процесс повторяется до достижения необходимой глубины – то есть водоносного песчаного слоя.

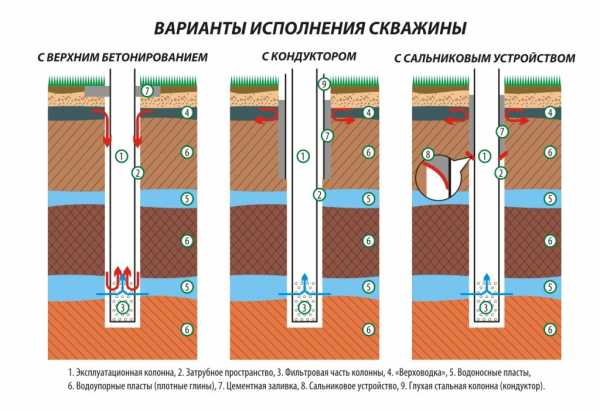

Важно: при бурении любой скважины верхняя ее часть существенно шире, чем диаметр обсадной трубы. Для укрепления и стабилизации конструкции зазор между обсадной трубой и стенками ямы засыпают щебнем.. Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:
Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:
Ударно-канатное бурение
Ручное гидробурение
Ручное бурение скважины
Чаще всего, дачники интересуются, как пробурить скважину своими руками, а не просто колодец. Потребуется наличие такого оборудования для бурения скважин, как бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка нужна для рытья глубокой скважины, с ее помощью осуществляется погружение и подъем бура со штангами.
Роторный способ
Самым простым методом устройства скважины для воды является роторный, осуществляемый при помощи вращения бура.
Гидробурение неглубоких скважин на воду можно осуществить без вышки, а бурильную колонну доставать вручную. Бурильные штанги делаются из труб, соединяя их между собой при помощи шпонок или резьбы.
Штанга, которая будет находиться ниже всех, дополнительно оборудуется буром. Режущие насадки делаются из листовой 3 мм стали. Во время заточки режущих кромок насадки нужно учитывать, что в момент вращения механизма бура они должны врезаться в почву по часовой стрелке.
Вышку монтируют над местом бурения, она должна быть выше бурильной штанги для того чтобы во время подъема облегчить извлечение штанги. После этого выкапывается направляющее углубление для бура глубиной примерно на два штыка лопаты.
Первые витки вращения бура вполне под силу сделать самостоятельно, но при большем погружении трубы потребуются дополнительные силы. В случае если бур невозможно вытащить с первого раза, нужно повернуть его против часовой стрелки и попытаться вновь его вытащить.
Чем сильнее углубляется бур, тем сильнее затрудняется движение труб. Чтобы облегчить эту задачу, грунт необходимо размягчать, поливая водой. При продвижении бура вниз через каждые 50 см бурильную конструкцию необходимо вынимать на поверхность и очищать от грунта. Цикл бурения повторяется заново. В момент достижения рукоятки инструмента уровня земли конструкцию наращивают дополнительным коленом.
По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.
Так как подъем и очистка бура отнимают большую часть времени, нужно максимально пользоваться возможностями конструкции, захватывая и поднимая наверх как можно большую часть почвы. Таков принцип работы данной установки.

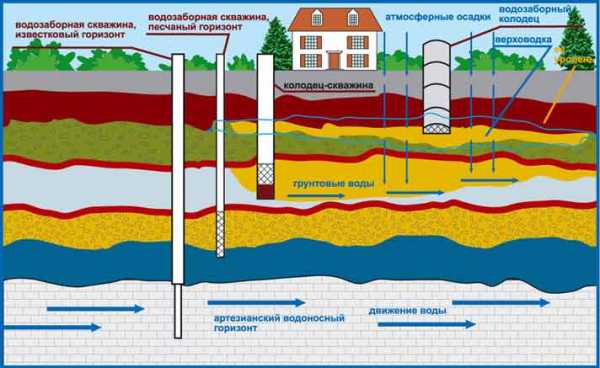

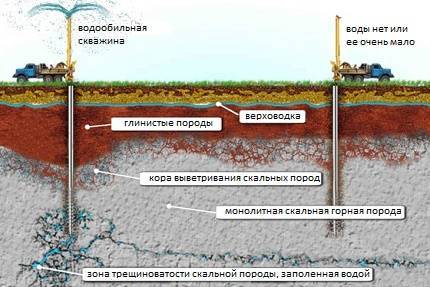

Бурение продолжается до тех пор, пока не будет достигнут водоносный слой, его легко определить по состоянию вынимаемой земли. Пройдя водоносный слой, бур следует погрузить еще немного глубже, пока не достигнет слоя, который располагается ниже водоносного, водоупорного. Достижение данного слоя даст возможность обеспечить максимальный приток воды в скважину.

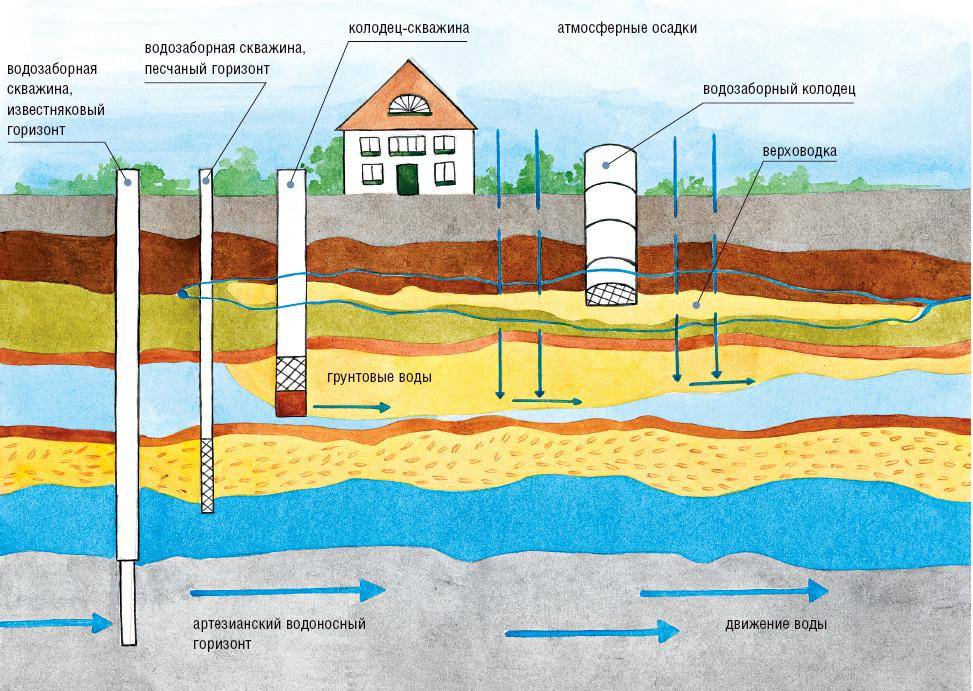

Стоит заметить, что ручное бурение можно применять только для погружения до ближайшего водоносного слоя, обычно он залегает на глубине, не превышающей 10-20 метров.

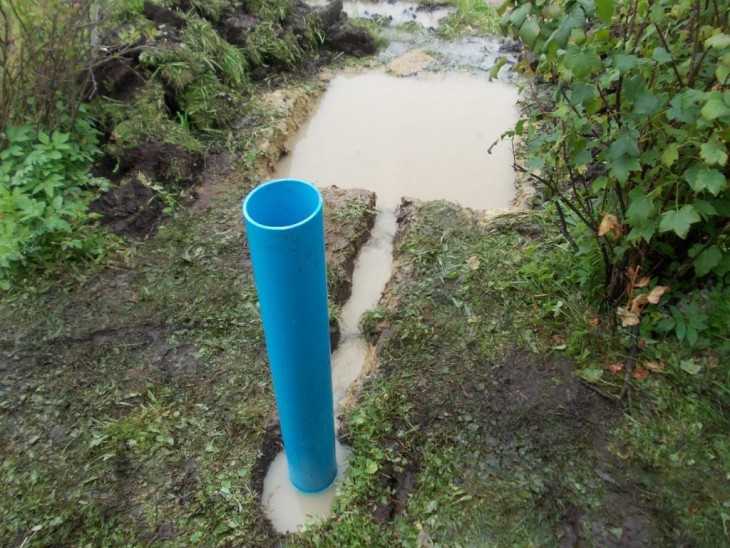

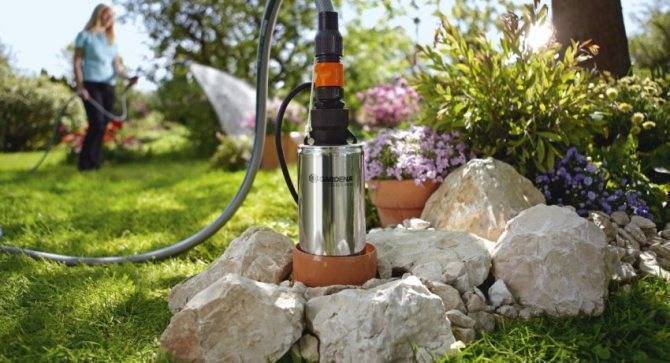

Для того чтобы откачивать грязную жидкость, можно воспользоваться ручным насосом или насосом погружного типа. После того как будут откачаны два-три ведра грязной воды водоносный слой как правило очищается и появляется чистая вода. В случае если этого не происходит – скважину требуется углубить примерно еще на 1-2 метра.
Шнековый способ
Для бурения довольно часто используется шнековая установка. Рабочая часть этой установки очень сильно похожа на садовый бур, только намного мощнее. Он делается из 100-мм трубы с наваренными на нее парой витков шнека имеющими диаметр 200 мм. Для того чтобы сделать один такой виток, нужна круглая листовая заготовка с прорезанным в ее центре отверстием диаметр которого немного больше 100 мм.
Затем у заготовки по радиусу делается разрез, после этого в месте разреза кромки разводят в двух разных направлениях, которые перпендикулярны плоскости заготовки. По мере того, насколько глубоко погружается бур, штангу, на которой он крепится, наращивают. Инструмент вращается вручную при помощи длинной ручки, изготовленной из трубы.
Бур необходимо извлекать примерно через каждые 50-70 см, а из-за того, что, чем больше он будет углубляться, он будет становиться тяжелей, поэтому потребуется установить треногу с лебедкой. Таким образом, можно пробурить скважину для воды в частном доме несколько глубже, нежели вышеперечисленными способами.
Можно также использовать ручной метод бурения, который основывается на использовании обычной дрели и гидропомпы:
Бурение скважины

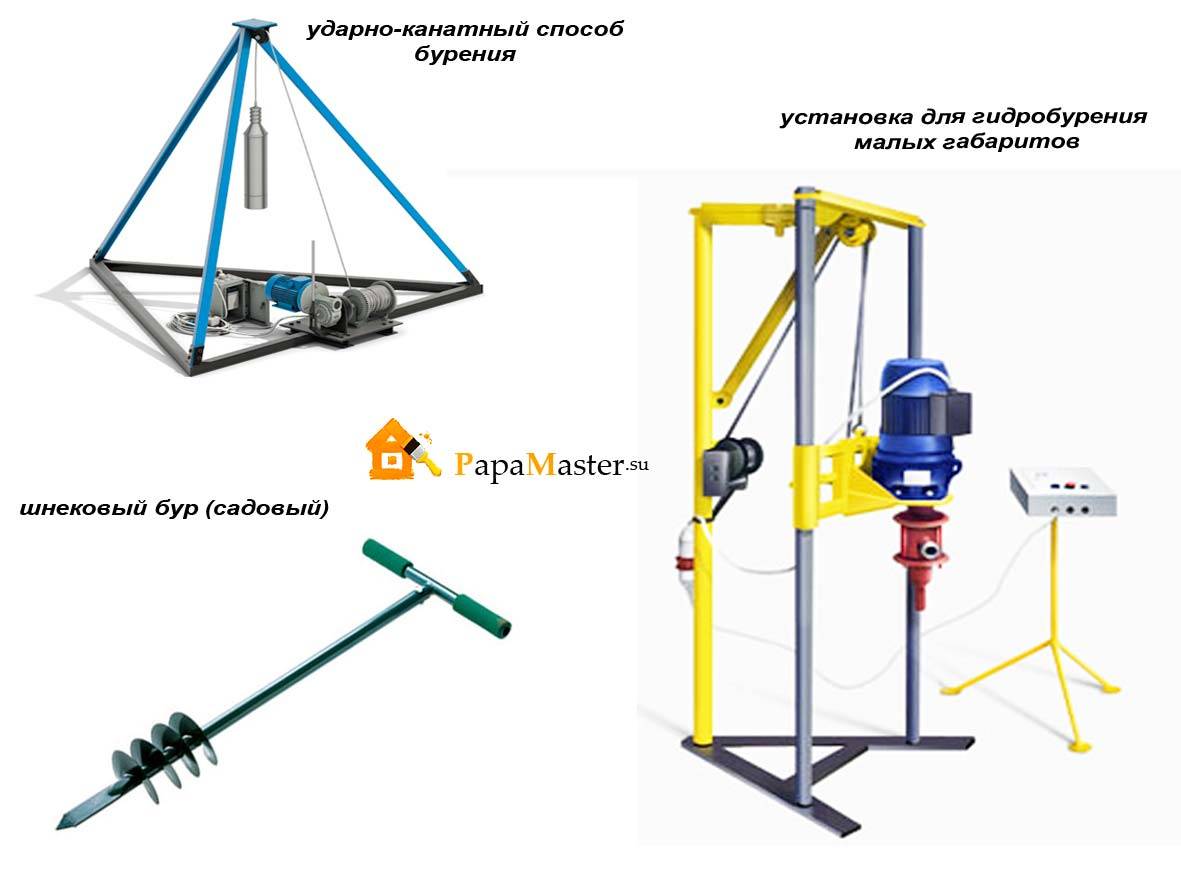

Скважину на участке можно пробурить одним из методов бурения:
- Шнековым.
- Роторным.
- Ударно-канатным.
Отличаются технологии бурения между собой способами разрушения внутри скважины породы и вариантом извлечения из скважинного ствола грунта. Использование разного оборудования оказывает влияние на качество и стоимость сооружения устройств.
Что такое шнековое бурение
Самым дешевым и простым методом устройства скважины считается шнековое бурение. Технология проведения работ заключается в том, что классическим Архимедовым винтом, именуемым шнеком, производится выемка грунта.
Процесс напоминает бурение лунки для лова рыбы подо льдом любителями зимней рыбалки. Этот способ используется для бурения скважины глубиной не более 10 метров. Для промывки сооружения буровой раствор или вода не используются.
Шнековое бурение
Инструкция указывает, что такой метод без проблем можно использовать в сухих и мягких грунтах. Скальные, твердые породы, встречающиеся в процессе бурения, и плывуны бурению шнеком не поддаются.
Как изготовить из шнека от комбайна бур
Для бурения скважины под воду, со старых комбайнов шнеки можно использовать как буровой инструмент. После небольшой модернизации шнек от сельскохозяйственной машины превращается в достаточно пригодный бур.
Еще понадобятся трубы-штанги с нарезкой резьбы для увеличения высоты колонны для бурения.
Затем необходимо:
- Преобразовать нижний трубчатый конец в подобие винта. Для этого на расстоянии примерно 80 см от винтообразного конца привариваются два ножа с углом к горизонтальному направлению равным 25º.
- На верхнем конце бура устанавливается муфта с резьбой. Приваривают ее для того, чтобы можно было прикрутить штанги.
- На одну из них приваривается поперечная ручка. С помощью, которой будет завинчиваться шнек в землю. Все последующие штанги наращиваются между этой штангой и шнеком.
Что такое роторный способ бурения
Для бурения глубокой скважины роторным способом используется специальная бурильная труба. В ее полости погружается в скважину вращающийся вал, конец которого оборудован наконечником – долотом.
Долото
На долото создается нагрузка воздействием гидравлической установки. С помощью этого метода можно пробурить скважину на воду любой глубины. Большинство подобных сооружений выполняется роторным способом бурения.
Вымывание породы или грунта из скважины выполняется специальным бурильным раствором, подающимся в трубу одним из двух способов:
- Закачиванием насосом внутрь бурильной трубы, а затем выходящим самотеком раствором с породой наружу посредством затрубного пространства — прямая промывка.
- Попаданием в затрубное пространство самотеком, а затем выкачиванием из бурильной трубы насосом раствора с породой — обратная промывка.
Вымывание породы во втором случае позволяет получить выше дебит скважины. В этом случае более качественно удается вскрыть нужный водоносный слой.
Недостатком данной технологии является привлечение сложнейшего оборудования, что сильно увеличивает стоимость работ. При прямой промывке, сооружение скважины дешевле, поэтому владельцы частных домов чаще всего его заказывают для возведения конструкции на своем участке.
Что такое ударно-канатный способ бурения
Самый старый, трудоемкий и очень медленный способ бурения – ударно-канатный (см. Скважина ударно канатным способом своими руками: как устроить правильно). Но, с его помощью можно получить качественную скважину, готовую прослужить до полувека.
Технология заключается в следующем:
- Порода или грунт разбивается под действием тяжелого снаряда, который поднимается на определенную высоту, а затем с силой падает вниз.
- С помощью желонки разрушенная порода вынимается из скважинного ствола.
Установка для ударно-канатного бурения
Преимуществом метода бурения является то, что нет необходимости использовать во время работы воду или специальный бурильный раствор, что позволяет более точно вскрыть водоносный горизонт, и этим обеспечить максимальную величину дебита скважины и увеличить продолжительность срока ее службы.
К недостаткам метода относятся:
- Большая трудоемкость.
- Высокая стоимость бурения.
- Для выхода на второй и следующие водоносные горизонты нужна изоляция выше расположенных водоносов. Для этого используются дополнительные обсадные колонны, что увеличивает траты средств на приобретение труб другого большего диаметра.
- Увеличивается и объем работ, который должны выполнять специалисты.
Пробурили скважину, что дальше делать смотрим ниже.
Инструкция по установке скважины
Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:
- Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
- Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
- Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
- Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.

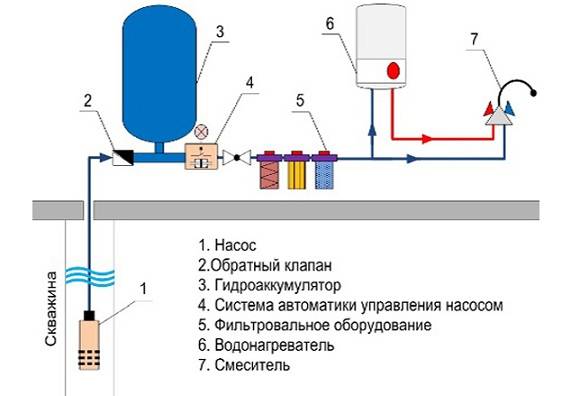

- Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.
Фильтрация воды из скважины
Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:
- Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
- Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
- Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
- Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.
Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн
