Буровая установка своими руками: собираем по инструкции

МГБУ канатно-ударного бурения

Это простейшая малогабаритная конструкция, для которой не нужны сложные чертежи. Потребуется собрать станину, ударный патрон и желонку. А вот для облегчения работы нужен редуктор, к которому и подключается вся система. Вес патрона примерно 75-85 кг, желонка послужит для очистки забоя от грунта, а эффективность МГБУ доказана как на песчаных, так и на глинистых грунтах.

Требуемый «стакан» изготавливается из отрезка трубы с толстыми стенками сечения 80-120 мм, чем тяжелее патрон, тем лучше (если делается чертеж, то лучше сразу заложить вес патрона для определения несущей силы штанги). Снизу стакана привариваются «зубы», помогающие разрыхлению грунтов, но можно сделать низ ровным или заострить одним концом. Обязательно выполнить на верхней части стакана несколько отверстий для крепления троса, размер патрона в длину до 2 метров, больше не нужно – это будет неудобно для работы.

Треугольное основание, станина, патрон и трос – вся мини установка готовится недолго, подключить редуктор и можно начинать работу. Рекомендуется сначала сделать небольшую ямку, куда и будет нацелен патрон, диаметр ямы не должен быть намного больше сечения «стакана».

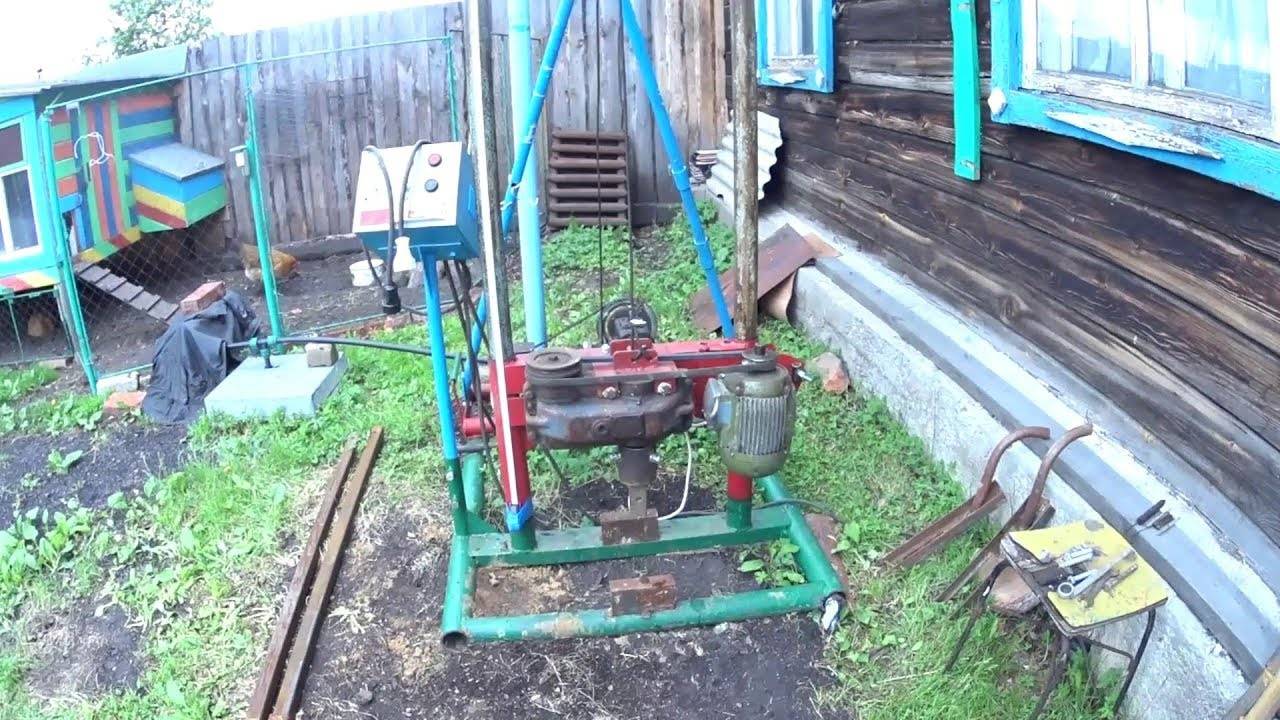

Конструкция в сборе

После бурение было принято решение разобрать конструкцию и немножко доработать. Срезали режущую часть, уменьшили его почти в половину оставили сантиметров 3 от выходных отверстий для воды. Сделано это по причине того, что напора воды просто-напросто не хватало для, чтобы пробить это расстояние и эффективно пробывать водную эмульсию.

Рабочая скорость бурения выросла в полтора раза, стало легче бурить и процесс пошел быстрее Что еще можно добавить по усовершенствовании бура. Помимо того, что мы обрезали переднюю часть бура, рекомендуем уменьшить длину самого хвостовика сантиметров на 5. Хотите пробурить скважину качественно и не дорого, тогда рекомендуем профессионалов.

Виды самодельных буровых установок

Для самостоятельного бурения скважин (на воду и не только) требуется хоть небольшая буровая установка. Глубина скважин редко бывает меньше 20 метров и без применения хоть простейших механизмов обойтись очень сложно. Если говорить о техниках бурения и типах бутовых установок, то сделать своими руками можно следующие буровые:

  • Ударно-канатную установку. Принцип работы этого типа оборудования основан на силе тяжести. На какой-то высоте закрепляют тяжелый буровой снаряд в заточенными краями — стакан или желонку. Его «роняют» несколько десятков раз. Каждый раз снаряд прорезает некоторую часть грунта, а порода застревает внутри полого снаряда (для сыпучих грунтов они снабжаются клапанами). Стакан вынимается из скважины, грунт удаляется. Далее процесс продолжается до тех пор, пока скважина не достигнет требуемой глубины. Для самостоятельного исполнения подобные устройства — самые простые. В наиболее бюджетном варианте это некая станина, позволяющая закрепить блок над скважиной. Через блок перекинут длинный трос с привязанной желонкой. За трос можно дергать «вручную», а можно установить мотор-редуктор с барабаном.

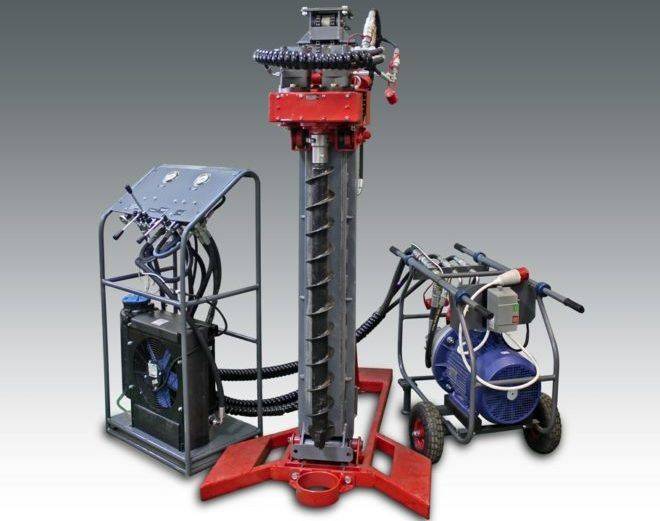

  • Шнековая буровая установка. Углубление в грунт происходит при помощи шнека — стержня с наваренными винтом лопастями. Шнеком можно вручную пробурить скважины в пару метров — под свайный фундамент, например. Для прохождения плотных слоев типа глины или плотных песков, требуется солидное усилие. Поэтому требуется двигатель с большим вращающим моментом, а они работают от 380 В. И то, шнековые установки практически бесполезных на каменистых грунтах. И все равно — просто это небольшой камень типа щебня или скальные породы — шнек их не пройдет.

  • Роторное бурение. Используется тоже принцип вращения, но внутрь бура подается бурильный раствор (вода). Это эффективный способ — вода выносит на поверхность шлам (раздробленную породу), и бур очень редко вынимают на поверхность. Его только сверху постоянно наращивают, устанавливая дополнительные штанги. Есть роторные установки «сухого» бурения — без растворов, но они требуют больших усилий, скорость бурения при этом намного ниже. Поэтому такие установки делают и используют редко.

Выбор типа буровой установки для изготовления ее своими руками зависит от геологии местности, где будут бурить, влияет также глубина залегания водоносных слоев. Наиболее универсальный метод — ударно-канатный. Хорошо проходят разные грунты при помощи роторного оборудования с использованием воды (этот способ называют еще гидробурение). Для разных типов грунтов используют разной формы долота, а измельченный грунт вымывается на поверхность водой.

Самый «капризный» по грунтам шнековый бур, зато он неплохо справляется с вязкими грунтами — глинами, суглинками, но с валунами и каменистым грунтом он застревает.

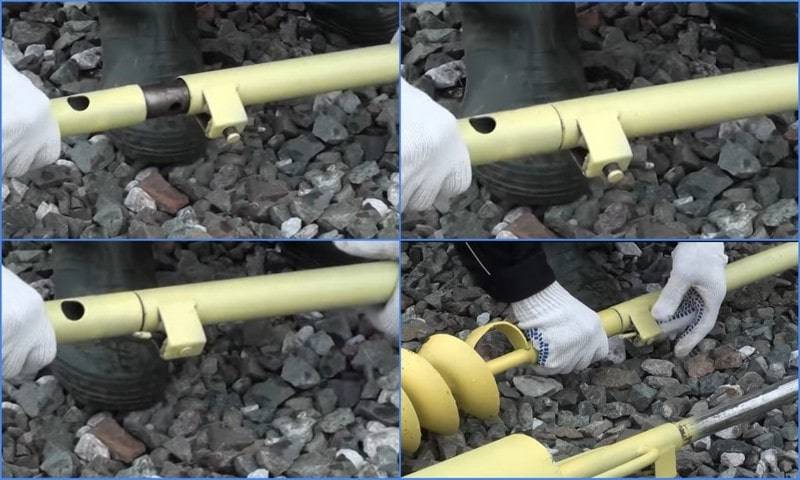

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода.

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Общие сведения о буровых установках

Состав конструкции

  1. Ударная установка. Представляет собой каркас треугольной конструкции с прочным основанием, к которому крепится гибкий трос с байлером и стамеской. Подобные установки легко поставить и они будут надежно выполнять свою работу.
  2. Винтовая установка. В оборудование включен буровой шнек для земляных работ в необходимом объеме без дополнительной промывки водой.
  3. Роторные установки. Производственное оборудование, обеспечивающее гидравлическое бурение. Ручная роторная установка является самым доступным вариантом, в котором не используется электродвигатель, а все буровые работы выполняются вручную. Она компактна и подвижна, поэтому она легка в транспортировке и может быть использована в местах с трудными подъездными путями.

Преимущества самодельных буровых установок

Преимуществ у такого оборудования много:

  • компактный размер и легкий вес;
  • простота конструкции;
  • высокая эффективность и универсальность;
  • доступный транспорт, быстрый сбор и разбор;
  • отсутствие негативного влияния на ландшафт местности, где разрабатывается скважина;
  • подключение к стандартной сети или  любому независимому источнику питания;
  • относительно небольшая цена устройств, сделанных своими руками;
  • высокая ремонтопригодность.

Подготовительный этап и пошаговая инструкция по сооружению

Малогабаритная конструкция для бурения автономных колодцев своими руками требует основательной подготовки. Изначально нужно изучить теоретическое видео, а затем приступать к практике. Перед созданием прибора обязательно нужно позаботиться о наличии инвентаря. Незаменимыми послужат болгарка, дрель и сверла, сварочный аппарат и набор отверток. Приобретите крепкий металл, трубы и арматуру. Скорее всего понадобиться что-то одно. Такой же материал пригодиться для построения канатно-ударного приспособления.

Первым делом реализуется схема буровой установки, которую каждый должен подготовить самостоятельно, опираясь на то каким предположительно будет вариант изделия. Не забывайте продумать чертеж.
Для главной части бура необходимо заготовить отрезки патрубков (обычно требуется два разной длины). Этот материал собирается в крест, поэтому на каждом из концов труб необходимо нарезать резьбу. Если есть токарный станок — будет проще, но можно и вручную при помощи «лерки».
К наконечнику каждого отрезка привариваются заостренные пластины. Теперь у вас заготовлены наконечники. Данная установка предназначена для условий бурения с постоянной подачей воды. Поэтому процесс будет происходить быстрее и легче.
В любое из отверстий на заготовленном буре подсоединяем водопроводный шланг, который будет вводить воду в ходе работы.
Теперь на рабочую трубу подсоединяем металлический отрезок, с уже подсоединенным острым металлическим концом. Рекомендуется выполнять фиксацию деталей при помощи сгона. Так можно гарантировать высокую надежность установки.
Заготовленные отрезки будут крепиться к рабочему механизму поочередно, начиная от самого короткого.
Теперь нужно сделать установочную конструкцию, на которой будет крепко удерживаться самодельная буровая установка в рабочем положении. Для этого понадобится металлический профиль квадратного или прямоугольного типа.
Схема буровой установки предполагает сооружение площадки, где будет устанавливаться механизм ручного бура. К этой площадке фиксируется рабочая стойка при помощи сварочного аппарата.
Нужно сделать место, где будет располагаться двигатель. Его нужно прикрепить так, чтобы он не создавал помех во время бурения. Металлопрофиль должен крепиться так, чтобы свободно двигался по рабочей стойке конструкции.
Выбирайте профиль так, чтобы его габариты превышали размеры стойки

Подбирая двигатель, следует обратить внимание на его мощность. Для нормальной почвы достаточно механизма с потребностью 0, 5 л.с.

После того, как ручная буровая установка собрана, подсоединяем напор воды.

Предлагаем вашему вниманию видео о сборке конструкции бурового аппарата на воду.

Сложный вариант

Этот способ изготовления шнека позволит собрать качественное и точное приспособление, которое будет служить долгое время. Для начала делаются расчеты и чертеж, затем — замеры. Также стоит заранее подготовить инструменты и подходящий материал, а уже потом приступать к сборке самодельного бура.

Пошаговая инструкция по монтажу шнекового смесителя выглядит следующим образом:

  • Взять подготовленную трубу, причем она должна быть гладкой, без каких-либо изгибов или деформаций. Просверлить на одном конце перпендикулярное отверстие с диаметром 8 мм. Здесь будет соединяться верхняя часть с ручкой.
  • Снизу установить наконечник — эта деталь будет задавать направление движения земли. Сделать его можно из старой автомобильной рессоры. Вырезать необходимый квадрат можно при помощи болгарки.
  • В трубе проделать продольный пропил, который должен иметь толщину равную наконечнику. Дальше следует вставить его острым кончиком внутрь трубы. В результате должно получиться приспособление, напоминающее копье.
  • Соединить детали при помощи сварочного аппарата, не забывая о мерах безопасности.
  • Вырезать из рессоры резак длиной равной ½ диаметра изготавливаемого бура, а уже на нем пропилить зубцы. Именно эти элементы будут вгрызаться в грунт, рыхлить его, а уже после земля будет попадать на спираль самодельного шнека.
  • Расположить резцы таким образом, чтобы они были под острым углом к основной поверхности. После этого следует приварить детали к стальной трубе.
  • Вырезать из металлического листа круг, одинаковый по диаметру со спиралью шнека. Проделать в его центре отверстие, в которое будет вставляться труба. Приложить изготовленный диск к резцу, приваренному к трубке. Сделать разметку их соприкосновения при помощи карандаша или специального маркера.
  • По полученным отметкам разрезать круг от края до центра, лучше всего сделать это болгаркой. Разрезанный диск положить в тиски и скрутить элементы в спирали молотком. Изготовленный своими руками шнек насадить на трубу и приварить. В конце обработать поверхность металлической щеткой и покрасить.

Собственно, на этом работа окончена. Остается сделать ручку и удлинитель. Первую можно сделать пластиковой, она будет удобнее, а вот последнюю деталь можно изготовить из любой подходящей трубы.

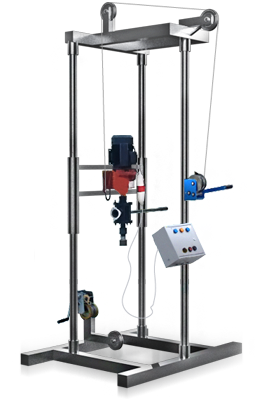

Как сделать опору и собрать установку

Каркас шнековой установки делают примерно следующим образом;

  • сваривают четырехугольное основание из профильной трубы;
  • устанавливают три стойки из трубы 25 мм;
  • надевают на столбы куски труб диаметром 32 мм;
  • приваривают к этим элементам горизонтальную каретку под мотор-редуктор;
  • к верхним концам стоек приваривают треугольную обвязку.

Опорные столбы каркаса при монтаже установки крепят ровно посередине сторон прямоугольного основания. Это в последующем обеспечит устойчивость вышки. Далее устанавливают собранную таким образом переносную конструкцию на месте бурения скважины. На верхней обвязке вышки монтируют электролебедку. На каретке устанавливают мотор-редуктор.

Затем соединяют через вертлюг шланг помпы, мотор и бур. Водяной насос для шнековой бурилки нужно использовать достаточно мощный. Иначе в последующем бур начнет застревать в грунте. После сборки установки можно подключать все необходимое оборудование к электросети и приступать собственно к выполнению работ по гидробурению скважины с использованием стандартной технологии.

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

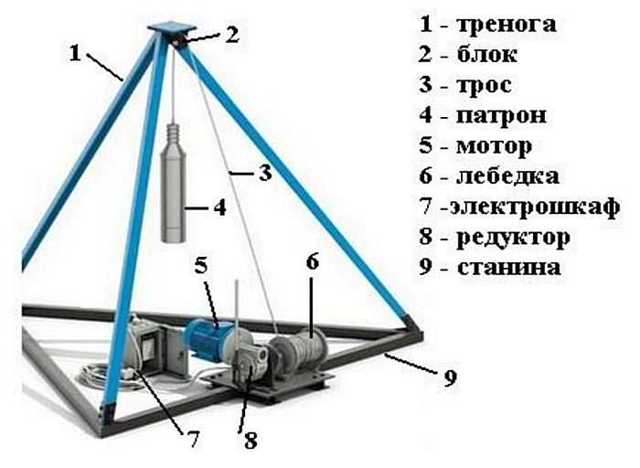

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

  • подвешиваемого снаряда – желонки, в которую набирается грунт;
  • каната;
  • треноги, на которую подвешивается желонка;
  • лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

  • в земле делается заглубление шнековым буром;
  • над отверстием устанавливается конструкция МГБУ;
  • к канату прикрепляется желонка;
  • снаряд вводится в отверстие и отпускается в свободное падение;
  • достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
  • желонка поднимается на несколько метров и снова отпускается вниз;
  • эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

  • болгарка, сварка;
  • дрель;
  • металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
  • материал для каркаса треноги;
  • лебедка.

 Как самому сделать бур для бурения скважин:

  • Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
  • в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
  • по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
  • в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
  • вдоль желонки прорезается окошко для очистки внутренностей от грунта.

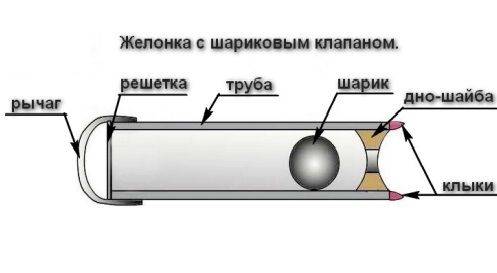

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

  • металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
  • конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

  • воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
  • она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

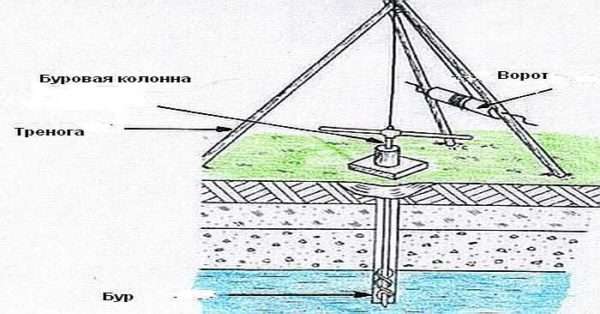

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

  • металлическая профильная труба с сечением 40*40 мм;
  • блочек;
  • ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

  • вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
  • основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
  • когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
  • теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
  • чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
  • для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
  • когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Сборка ложкового бура

Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.

Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.

Самостоятельное изготовление буровой установки

Виды буров: 1 – ложковый бур, 2 – змеевиковый бур, 3 – змеевик, 4 – буровое долото.

Приспособление для бурения может быть выполнено несколькими способами. Каждый из них имеет определенные характеристики. Помимо этого, делая выбор, следует учесть и некоторые особенности изготовления составляющих элементов. Бурильная установка какого вида является для вас наиболее оптимальным и выгодным вариантом, решать только вам. Главное при этом – не переоценить свои возможности, а также учесть основные характеристики грунта, бурение которого вам предстоит. Итак, буровые установки могут быть нескольких видов:

  1. Устройство ложкового бура. Применение подобного бура наиболее уместно при бурении грунта, основой которого является глина и песок. Для изготовления подобного бурового приспособления своими руками существуют два варианта. Для каждого из них требуется ковшеобразный резец. Правую нижнюю часть ложки следует сделать в виде поперечного выступа. Левая часть представляет собой резец. Ложка изготавливается из прочной стальной трубы, имеющей подходящий диаметр.
  2. Самостоятельное изготовление змеевикового бура. Его конструкцию можно сравнить с буравом по дереву. В большинстве случаев такие буровые приспособления применяются при бурении грунтов, состоящих из глины, а также для плотных суглинков. Бурение змеевиковым буром происходит по принципу действия штопора. При его вращении происходит постепенное извлечение грунта. Для того чтобы обеспечить лезвию максимальную прочность, его необходимо закалить. Резец должен напоминать хвост ласточки. Стоит отметить, что для бурения земли отлично подходят ледовые рыболовные буры.
  3. Изготовление бурового долота своими руками. Такой вид буровой установки чаще всего применяют для того, чтобы пробурить твердые породы грунта. При этом следует соблюдать угол 110-130º. В том случае если грунт относится к мягким породам, угол должен быть от 30 до 70º. Форма долота может быть любой, в большинстве случаев это зависит от вида грунта, на котором предстоит пробурить буровую скважину.

Схема подключения фильтра и насоса.

Для этого вам потребуются цельные заготовки.

Во время изготовления долот требуется применение специально предназначенных закрытых печей, которые оснащены восстановительной атмосферой, кузнечнопрессовым тяжелым оборудованием, технологической оснасткой и т.д. Производство не допускает применение сварки, поскольку прочным такое долото не получится.

К основным элементам бурового устройства, сделанного своими руками, относятся:

  1. Штанга, предназначенная для бурения грунта.
  2. Лопастный бур.
  3. Вертлюг.

Штанга и ее устройство

Штанга выполняет функцию вращения (ручным или механическим способом). За счет этого осуществляется передача вращения к самому буру. Через проходящий вдоль штанги шланг происходит подача бурового раствора.

Стандартной длиной штанги является 1-1,7 м. При желании длину бурильных установок можно увеличить. Для осуществления наращивания бура требуются специальные замки, имеющие прямоугольную резьбу.

Лопастный бур и принцип его устройства

Бурильные установки, предназначенные для бурения породы, в большинстве случаев оснащены парой лопастей.

Существует несколько видов буров:

  1. Буры-желонки. Как правило, их применяют для того, чтобы пробурить буровую скважину в рыхлых, обломочных породах. Кроме того, они являются наиболее оптимальным вариантом для бурения увлажненных грунтов. Очень часто буры-желонки используют для чистки скважин, для работы с которыми применялось долото.
  2. Устройство буровой вышки. Представлена она в виде треноги, наиболее оптимальная ее высота достигает 4,5-55 м. Центр является местом для установки канатного блока. При осуществлении ударного бурения применяется специальный балансир, который облегчает процесс работы. Таким образом происходит поднятие на определенную высоту инструмента вместе со штангами, после чего осуществляется его резкий сброс в место ударного бурения. Балансиром являются высокопрочные древесные брусья или доски (шестидесятки).

Каким образом устроен вертлюг?

Вертлюг является одним из наиболее важных элементов, составляющих буровую установку. Он выполняет функцию подачи раствора для бурения в специальный шланг, который проходит вдоль штанги. Если беспрекословно следовать рекомендациям специалистов, приобрести вертлюг лучше в специализированном магазине. Дело в том, что изготовление данного элемента требует максимально точной обработки, для осуществления которой домашних условий недостаточно.

Советы и рекомендации

Бурение скважин – это сложная процедура, которую не всегда возможно осуществить своими руками. Подобные операции реально выполнить только для неглубоких отверстий. Осуществляя бурение, следует придерживаться следующих простых советов:

  • перед началом работ обязательно нужно анализировать почву. На основе полученных данных подбирается тип бура, который подойдет для разрушения подобной структуры;
  • следует стараться выставлять инструмент строго вертикально. Если система войдет в грунт под углом, то существует риск повреждения рабочего органа;
  • в случае ручного бурения обязательно стоит добавлять воду в отверстие. Она смягчит почву и позволит быстрее продвигаться вглубь.

Буровые станки для скважин представляют собой специальное оборудование различной сложности. Их выбор для решения определенных задач следует доверять опытным специалистам, которые подберут надежные и долговечные механизмы. Более подробно о станках для бурения скважин смотрите в следующем видео.

Ошибки при самостоятельном бурении на воду

Начинать бурение на воду рекомендуется с малых глубин, чтобы набраться хотя бы немного опыта

Опыт в вертикальном бурении – самое важное! Научиться можно только на практике. Научитесь избегать клина буровой колонны

Новички по неопытности часто «ловят клин» и теряют буровые штанги. Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки).

Ошибки обходятся недёшево – теряется дорогой инструмент. Поэтому в гидробурении нельзя форсировать события и сразу делать глубокие скважины. К этому делу подходите ответственно и аккуратно.

Читайте литературу, книги и . Эта работа требует много знаний, которые невозможно передать в двух словах, поэтому самообразование обязательно.

Изготовление лепестковой желонки

При желании для ударной малогабаритной бурильной установки можно изготовить и такой рабочий инструмент. Делают лепестковую желонку примерно по такой технологии:

  • также отрезают от толстостенной трубы кусок длиной около 1 м под корпус;
  • от трубы меньшего диаметра отрезают кусок длиной примерно в 15 см;
  • из листовой стали вырезают круг, диаметр которого должен быть равен диаметру вырезанной на предыдущем этапе вставки;
  • клапан приваривают на пружинные петли;
  • стачивают нижнюю часть вставки.

На заключительном этапе изготовленная из отрезка в 15 см конструкция плотно вставляется в корпус желонки и фиксируется болтом.

Сделать лепестковый ударный снаряд для буровой установки, таким образом, проще, чем шариковый. Однако такие конструкции считаются все же менее надежными. Шариковые желонки обычно служат гораздо дольше лепестковых.

Инструкция по созданию малогабаритной ударно-канатной установки

Необходимые элементы:

  • Под рукой вам понадобится иметь дрель, сварочный аппарат и болгарку, также лишними не будут более мелкие инструменты, включая отвертку, разводные ключи, молоток и подобное.
  • В первую очередь, перед созданием буровой установки ударно-канатного бурения своими руками, необходимо обзавестись снарядом, вес которого должен быть не менее 80 килограмм. Он представляет из себя трубу, длина которой может колебаться от полутора до двух метров, также разниться и в диаметре. Для дачного участка подойдут и длиной от половины до одного метра. Диаметр подбирайте по трубе, которую будите потом использовать. Снаряд должен иметь надежное крепление к канату, так как достать потом из достаточной глубины отверстия будет практически невозможно. Нижний край должен быть с отверстием для грунта и с заостренным концом. Снаряд необходимо будет изготовить на фрезерном станке.
  • Теперь необходимо подобрать достаточно мощный двигатель, который смог бы поднимать патрон. Необходимо учитывать землю, которую он будет вытаскивать, а такжетрения о стенки желоба.
  • Необходимо подобрать ротор, который будет наматывать на себя канат. И это, не говоря уже о самом канате, который подбирается под длину, необходимую для бурения. Взять, естественно, лучше с запасом.
  • Необходимо купить крепкий блок, через который будет проходить канат.
  • Теперь необходимо купить металлический профиль или трубы, чтобы соорудить каркас. Обычно это тренога, высота которой должна быть больше на полтора метра, чем патрон. Исходя из этого и подбираете материал.

Чертех установки ударно-канатного бурения

Инструкция:

Необходимо начать с вытачивания патрона. Выбирается полая труба необходимого вам диаметра. Длина выбирается в пределах 0,5 – 1 метра. Далее проделывается отверстие для продевания каната. Необходимо вырезать три зуба на конце, чтобы снаряд легче вгрызался в землю. Можно также вырезать боковые отверстия, чтобы легче было извлекать грунт, однако они не должны быть слишком большими. Можно обойтись и без этого. Вес должен быть не меньше 50 килограмм, так как от этого будет зависеть качество бурения. Если надо, наварите груз, но так, чтобы это не мешало движению бура.
Теперь изготавливаем каркас. Он должен быть на полтора метра выше, чем патрон. Изготавливается в виде треноги. Таким образом можно избавиться от нежелательного пошатывания. Можно выполнить в виде пирамиды соединяя ноги, либо соединить только с одной стороны, чтобы установить двигатель. Помните, что данная конструкция должна выдержать вес и быть устойчивой.
Закрепите блок на вершину треноги так, чтобы канат удобно проходил через неё

Важно, чтобы он не перетирался.
Теперь можно закрепить и сам двигатель. Проделать предварительно отверстия в каркасе, закрепив его болтами

Закрепите и ротор. Можно вместо двигателя использовать обычную лебедку для удешевления конструкции.
Далее вам остается только установить треногу на нужное место и подвесить бур.

На видео процесс изготовления установки ударно-канатного бурения:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
