Подготовка к самостоятельной работе
Если для кровли выбраны гибкие кровельные плитки, кладка их собственными руками должна начинаться с определения количества облицовки, дополнительных расходных материалов. Необходимо, чтобы нижний частый кровельный материал монтировался в соответствии с требованиями этого покрытия.
Прежде чем покупать нужное количество черепицы, планок, основных ковров, коньков, других дополнительных элементов, креплений, необходимо обеспечить запас материалов.
Ориентировочная стоимость:
- черепица — в коробке 1,5−3 м2 в зависимости от размеров, с учётом перекрытий (указанных производителем на каждой коробке), обычно необходима 5% маржа;
- мастика — 200 г / м для дождевого ковра, 100 г / м для конца, 750 г / м для точек пересечения;
- гвозди — 80 г / м2 с выбором фурнитуры с 3 мм стержнем, 9 мм длиной 3 см с гальваническим покрытием.
Подложка необходима для создания непрерывного подкладного ковра со склонами коньков менее 18 градусов или обработкой периметра коньков со склонами, большими этого значения. Он изготовлен из полиэстера 2 мм с битумным покрытием или производится в виде 2 мм гидробарьера ОС GOC без порошка.
На сайтах ведущих производителей существуют обязательные калькуляторы для расчёта количества материалов для одно- и многоканальных, палаточных, мансардных крыш.
Проверка конструкции на наличие ошибок
Когда обрешетка будет готова, следует посмотреть на нее критическим взглядом. Не были ли допущены фатальные погрешности, которые смогут оказать негативное влияние на эксплуатацию кровли?
Качественная законченная обрешетка обладает следующими свойствами:
- Не прогибается под весом человека, иначе вести работы на ней и в дальнейшем ремонтировать кровлю будет проблематично.
- Не имеет щелей (больше допускаемых компенсационных зазоров). Если избежать щелей не удалось, то просветы перекрывают полосками кровельной жести.
- Не имеет на поверхности торчащих сучков и неутопленных гвоздей, которые могут прорвать битумные материалы мягкой кровли.
- Торцы пиломатериалов, через которые впоследствии будут перегибаться битумные изделия, не острые, закруглены рубанком для предотвращения разрывов и протираний.
- Все материалы для обрешетки сухие, покрыты антисептическими средствами.
Важно, чтобы сплошная обрешетка не имела вышеперечисленных изъянов. Только в этом случае рулонное покрытие или битумная черепица будут успешно выполнять свои функции

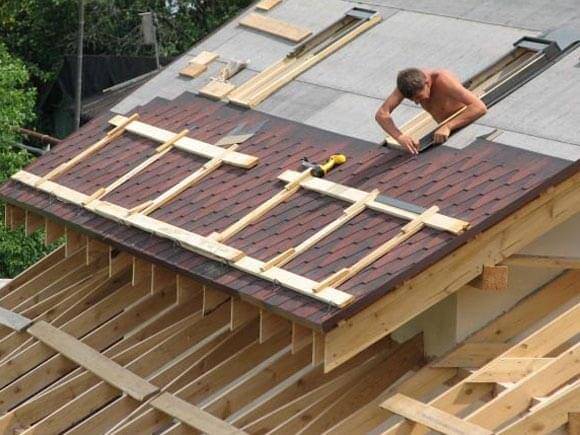

Монтаж черепицы
Часто при укладке черепицы своими руками совершается одна и та же ошибка, которая ведет к тому, что крыша имеет разный цветовой оттенок в разных своих местах. Это становится следствием того, что в разных упаковках черепица может быть из разных партий, поэтому и цвет ее отличается.
Схема укладки кровли.
Чтобы таких ситуаций не возникало, процесс своими руками должен осуществляться с использованием сразу нескольких упаковок. В этом случае цвет крыши получится неодинаковым, но равномерным.
Процесс монтажа следует начинать снизу от центра карниза, то есть с середины ската. При этом битумная черепица укладывается вертикальными рядами, двигаясь от центра к фронтам. Первый ряд кладется таким способом, который обеспечивает зазор в 2-3 сантиметра между карнизной плиткой и нижним краем битумной черепицы. Крайняя часть черепицы второго вертикального ряда обрезается, как правило, по центру, чтобы сформировать красивый рисунок и перекрыть крепление первого ряда. Элементы гибкой черепицы следует обрезать точно по краю фронтонного карниза, если в этом есть необходимость. Обрезанные края необходимо обработать битумным клеем. Ширина клеевой полосы должна быть не меньше 10 сантиметров.
При укладке плитки следует помнить, что она нуждается в дополнительном креплении. Черепица крепится гвоздями, при этом гвозди забиваются при укладке двух соседних рядов. Таким образом, забивая гвоздь в первый ряд, вы прибиваете одновременно и второй тоже. На один гонт необходимо примерно 4-5 гвоздей. Этого достаточно, так как под воздействием солнечного тепла битумная плитка сама склеится между собой, а также приклеится к обрешетке.
Монтаж двойной сплошной обрешетки
Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.
Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.
Для основы под мягкую кровлю можно использовать только один вид материалов — доски. Из них сооружаются оба слоя обрешетки.
Требования для материалов:
- Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
- Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
- Пиломатериалы предварительно покрывают антисептирующими составами.
Монтаж обрешетки несложен и выполняется по следующему алгоритму:
- Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
- Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.
Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.
В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.
Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).
Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, — доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.
Требования к материалам:
- Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
- Доски разреженного слоя: толщина — 25 мм, ширина — 100-140 мм.
- Фанера или ОСП-3: толщина 9-12 мм.
- Материалы должны быть предварительно антисептированы.
Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:
- При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
- Доски обрешетки (по ширине — 100-140 мм, по толщине — 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
- Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.
Чтобы было понятнее посмотрите как это выглядит в процессе стройки:
Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:
https://youtube.com/watch?v=CWevWtBG0W0
Монтаж проходного элемента и водосточной системы
Важная деталь – кровельная проходка, она выводит на кровлю различные коммуникации. Для нашего домика проходка была необходима для организации вентиляции душевой.
Монтаж проходки я выполнил следующим образом. Вначале юбку (основание) элемента разместил на намеченном участке кровли. Очертил внутренний диаметр проходной детали, по линии вырезал отверстие. Нанес мастику на тыльную сторону юбки и прижал ее к кровле. Затем закрепил юбку гвоздями, вбив их по периметру элемента. Казалось бы все, проходка установлена! Но пришлось снова браться за черепицу, ведь основание элемента осталось открытым. Его я промазал мастикой и сверху наложил гонты черепицы, прибил их гвоздями. Стык проходной детали и мягкой кровли также проклеил битумной мастикой. Сверху на проходку установил вентиляционный выход (все от «ТехноНиколь», специально для Shinglas).
Проходной элемент установлен на кровле для организации вентиляционного выхода
Последним шагом в организации кровли стал монтаж водосточной системы, состоящей из белого металлического желоба (навешанного на крючки, закрепленные на лобовую доску) и водосточных труб.
Водосточный желоб монтирован на крючки, закрепленные на лобовой доске

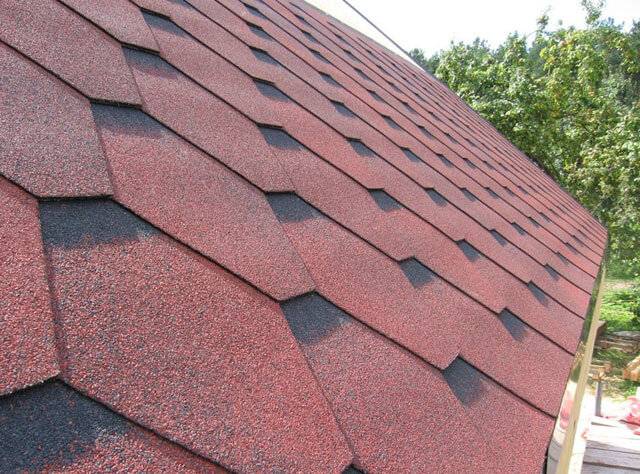

Мягкая кровля, выполненная своими руками
Вот такая крыша получилась за чистых 6 рабочих дней. Все работы были выполнены мной самостоятельно, плюс супруга – на подхвате. Помогала устанавливать леса, подавала черепицу и т.п, в общем выполняла роль подсобляющего. В целом, работа с мягкой черепицей оказалась несложной: гонты легкие, клеевой слой хорошо удерживается на кровле, забить гвоздь в намеченное место тоже проще простого (особенно с нейлером). Ни секунды не пожалел, что взялся за это дело самостоятельно. Надеюсь, что мои советы, помогут и вам смонтировать такую кровлю без профессиональной помощи.
Александр
Обратите особое внимание
Монтаж мягкой кровли Деке необходимо производить согласно фирменной инструкции, регламентирующей правила укладки гибкой черепицы.
Для достижения максимальной естественности рисунка черепицы специалисты «СТРОЙМЕТ» советуют чередовать кровельные листы из различных упаковок (даже если они из разных товарных партий).
Повышенная влажность и наличие осыпавшегося гранулята в упаковке не противоречит применяемой технологии производства и не влияет на эксплуатационные качества кровли.
1. Предварительная стадия
До начала монтажа мягкой кровли Docke необходимо подробно ознакомиться с инструкциями фирм-изготовителей кровельных аксессуаров, а также с условиями гарантии.
2. Особенности монтажных работ
Укладка гибкой черепицы и подкладочного ковра должна осуществляться на сухую поверхность при температуре воздуха выше 0°С. Гонты мягкой кровли принимают форму основы, на которую они укладываются. Поэтому качество монтажа напрямую зависит от качества подготовки основания. До начала монтажных работ черепица как минимум в течение суток должна выдерживаться при температуре выше 10°С. Если температура воздуха во время монтажа ниже данного показателя, специалисты компании СТРОЙМЕТ рекомендуют использовать строительный фен для нагревания клеевых полос (это обеспечит качественную фиксацию гонтов). Предварительная фиксация черепицы достигается за счет механического усилия. Для улучшения сцепления и герметичности используется битумная мастика Docke. Если во время проведения монтажных работ возникает реальная угроза атмосферных осадков, незащищенная поверхность кровли должна быть временно законсервирована. По окончании монтажа следует проверить качество фиксации гонтов.
3. Техника безопасности
Монтаж кровельного покрытия относится к категории сложных высотных работ и связан с повышенным риском. Необходимо строго соблюдать действующие требования техники безопасности и использовать страховочное снаряжение, полностью исключив возможность падения работников, инструментов и строительных материалов с высоты.
Правила хранения
- Гибкая черепица Деке может временно храниться вне закрытых помещений.
- Необходимо исключить воздействие прямых солнечных лучей на упаковки с материалами, а также их контакт с влажным грунтом.
- При хранении черепицы на строительных объектах паллетную упаковку следует снять.
- Запрещается хранение черепицы на расстоянии менее 1,5 м от нагревательного оборудования (в том числе бытового).
- Высота штабелей не должна превышать 15 стандартных упаковок.
Особенности устройства ↑
Технология укладки битумной черепицы не очень отличается от технологии возведения жесткой кровли, поскольку черепицу можно использовать для кровель, имеющих большой угол ската (с 12°). И по своей прочности такая кровля ничем не уступает металлочерепичной
Огромное достоинство гибкой черепицы – возможность возведения крыши любого вида, сложности и геометрической конструкции. Кровельный пирог под битумную черепицу обычно включает в себя обрешетку, стропильную систему, пароизоляцию, теплоизоляцию и слой гидроизоляции.
Основанием кровли является обрешетка. Она должна быть прочной, неподвижной, сухой и хорошо вентилированной. Материал для обрешетки должен иметь влажность порядка 20%.
В качестве материала для основания используют влагостойкую фанеру, ориентировано-стружечную плиту (OSB), доски (зазор между ними при укладке должен быть меньше 5 мм). Можно использовать также более дешевый отечественный аналог – цементные фибролитовые листы высокой плотности.
Для основания битумной кровли используют также альтернативный способ, в котором комбинируются листовой материал и обрешетка из досок. Таким образом в подкровельном пространстве вентилирование происходит одновременно в двух направлениях.
Поскольку материал, из которого выполнена битумная черепица, органических компонентов не содержит, то ей не страшны ни плесень, ни грибок. Однако стропильная конструкция выполнена из дерева, поэтому все ее элементы следует обработать антисептиком.
Если уклон ската меньше 12°, то перед началом монтажа черепицы на крыше по всей ее площади необходимо выполнить основу из прокладочного ковра.
Конструкция кровельного пирога
Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.
Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:
- холодные,
- тёплые.
Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.
При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции
Итак, структура кровельного пирога для холодных крыш включает:
- шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
- сплошной настил (из фанеры, OSB или доски-шалёвки);
- изоляционную подкладку;
- битумное покрытие.
Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

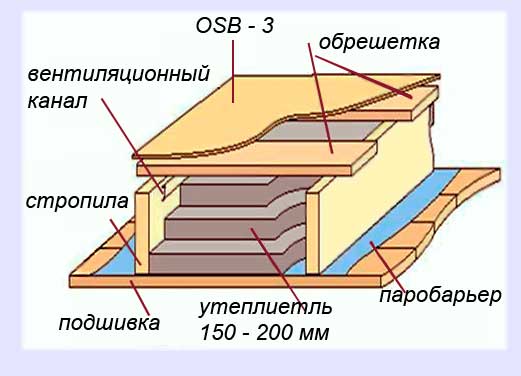

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение
Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:
- рейки для монтажа обшивочных панелей;
- пароизоляционная гидрозащитная плёнка;
- слой теплоизоляции;
- гидроизоляционная ветрозащитная паронепроницаемая мембрана;
- контрбрус;
- разреженная обрешётка;
- сплошной настил;
- подкладочное основание;
- гибкое битумное покрытие.
Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.

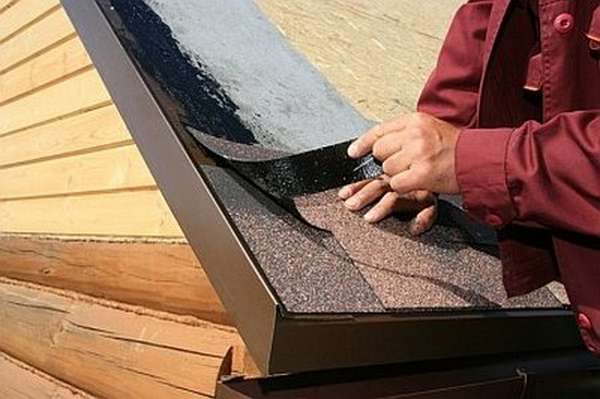

Установка карнизных и торцевых планок
Основное назначение карнизных планок заключается в защите от проникновения осадков под чердачное перекрытие. Изготавливаются они из металлов с антикоррозийными свойствами.
Монтаж карнизных планок осуществляется поверх слоя подкладки с нахлёстом в 2 сантиметра. Далее они крепятся зигзагом посредством кровельных гвоздей, с промежутками в 10 сантиметров друг от друга.
Торцевые планки устанавливаются с целью защиты кровельного сооружения на торцевых участках, где осуществляется их установка на подкладочный слой. Эти планки также устанавливают с нахлёстом в 2 сантиметра, закрепляя гвоздями по зигзаговидной линии с промежутками в 10 сантиметров.
Технология проведения подготовительных работ
Кровельный пирог, на который производят монтаж мягкой кровли своими руками, включает в себя слой пароизоляции, утеплитель, гидроизоляцию, контробрешетку, подкладочный ковер и кровельный материал. На качество готовой конструкции холодной кровли из мягкой черепицы повлияет то, насколько корректно были произведены расчеты, какова последовательность укладки материалов, а также насколько они совместимы.
Крышу подготавливают в такой последовательности:
- Сначала осуществляют ревизию стропильной системы. Испортившиеся узлы должны быть заменены новыми, которые нужно будет опять обработать антипиреновыми и антисептическими средствами.

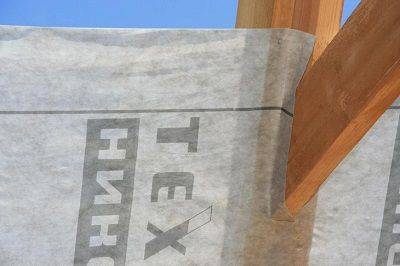

- На стропила полосами с небольшим перекрытием укладывают паропроницаемую гидроизоляцию. Полосы гидроизоляции закрепляют строительным степлером, оставляя небольшое провисание, дабы не возник разрыв при образовании протечки.
- На гидроизоляцию монтируют контробрешетку. Благодаря рейкам толщиной 30-40 мм будет организован вентиляционный просвет. Перпендикулярно им закрепляют разреженную обрешетку из обрезной доски с интервалом в 0,3-0,5 м.
- Теперь закрепляют листы фанеры, ОСП или ДСП. Зазор между ними должен составлять 1-3 мм.
- На заключительном этапе производят монтаж подкладочного ковра и битумной черепицы. «Устройство кровли из мягкой черепицы – варианты технологий укладки».
Технология укладки мягкой кровли
Для длительной эксплуатации кровельного материала крайне важно соблюдать технологию укладки мягкой кровли Технониколь. Практически все рулонные покрытия, которые представлены на сегодняшнем рынке, наплавляемые
Для качественной и длительной службы стоит учесть ряд особенностей и правил укладки. Для всей продукции Технониколь перед ее монтажом следует провести подготовительную работу.
«Пирог» для теплой и не протекающей плоской крышиИсточник stroypay.ru

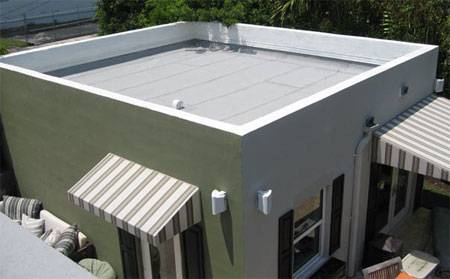

Покрытие Технониколь чаще всего применяют для верхнего слоя плоских крыш. Благодаря этому монтаж такого покрытия сводится к минимуму. Нет необходимости строить стропильную систему, а также вопрос ветрозащиты не актуальный – так как парусность такой крыши минимальная.
Монтаж плоской крыши начинают с укладки основы. Лучше всего под основание такой крыши будут металл либо бетон. Следующим слоем идет керамзит либо щебень. Далее выстилают пароизоляцию и утеплитель. Если материал утеплителя не достаточно жесткий, тогда сверху наносят слой стяжки. Финишным слоем кровли является покрытие Технониколь.
Следует особое внимание уделить стоку воды. В небольших зданиях для этой цели используют наружные водостоки
В низшей точке крыши обязательно устанавливают сточные воронки.
Этапы укладки мягкой кровли
- Поверхность основы следует тщательно очистить от грязи и песка. Если необходимо провести ремонт кровли, то старый материал необходимо снять.
- Основа крыши должна быть ровной. Если есть трещины и сколы, их следует ликвидировать. Для этого понадобится цементно-песчаная смесь.

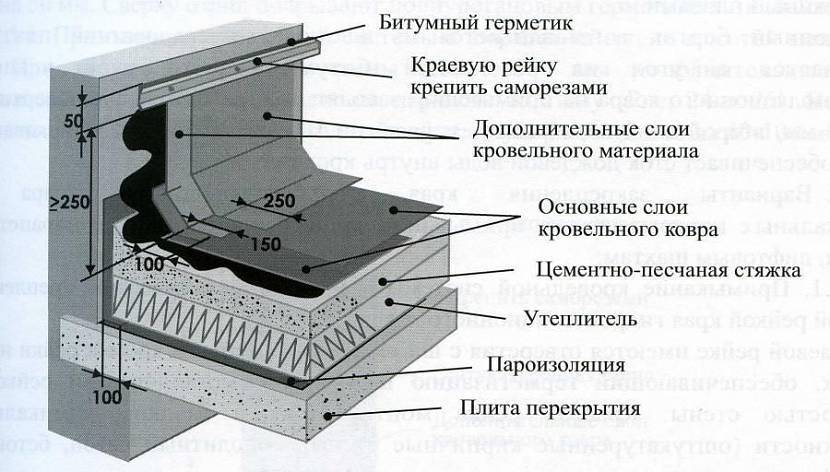

- В месте стыка основы к вертикальной конструкции необходимо создать бортики – галтели под углом 45°. Для этого применят цементно-песчаную смесь. Материал укладывают так, чтобы он полностью перекрывал бортик и хорошо склеивался между собой.
Угловое перекрытие крыши мягкой кровлиИсточник stroypay.ru
Все выступающие элементы штукатурят. Парапеты оштукатуривают на высоту укрывного материала.
Перед укладкой материала поверхность тщательно протирают и высушивают. Желательно проверить влажность влагомером.
Обязательно основу нужно прогрунтовать. Для этого подойдет битумный праймер.
Укладку кровельного материала производят в одном направлении. При угле наклона крыши меньше 15°, материал раскатывают перпендикулярно стоку воды, начиная работу с самой низкой точки крыши. В том случае, когда наклон крыши больше 15°, рулон раскатывают от верхней точки к нижней. А ровную крышу кроют от ее края.
В начале работы, покрытие Технониколь нужно примерять по поверхности крыши, проследить, чтобы он заходил на выступающие участки крыши.
Во время примерки материала и для того, чтобы он не сместился, край покрытия обязательно фиксируют. За несколько дней до монтажных работ рулоны выставляют на ребро для того, чтобы они приняли правильную форму.

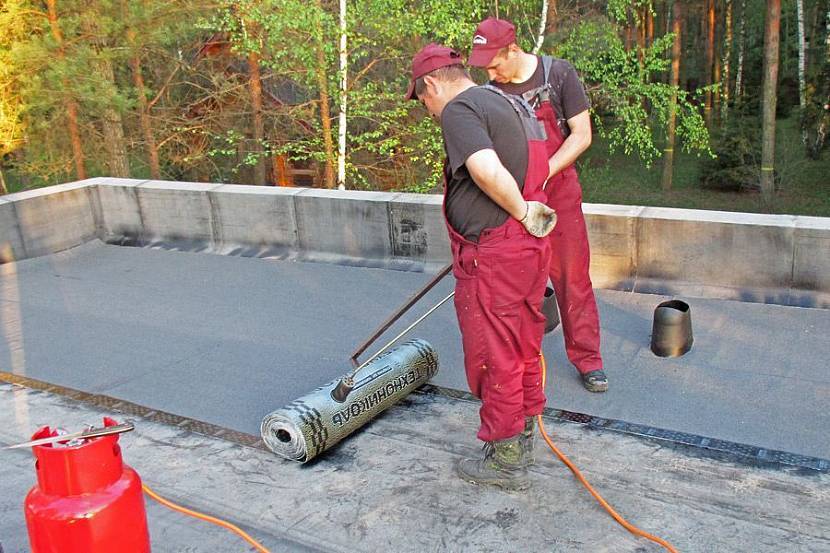

Укладку наплавляющей кровли производят «на себя». Так мастеру удобнее следить за уровнем прогрева битумного слоя. Сразу видно достаточно ли хорошо прогрелся материал
Крайне важно все движения делать плавными и равномерными, без рывков. Места, где материал укладывают внахлест, обязательно прогревают дополнительно.
Укладка мягкой кровли производится «на себя», в этом случае видно насколько прогрелся материалИсточник realsroier.ru
Если во время монтажа полотно съезжает в сторону, его можно попробовать сдвинуть, но не отклеивать. Если исправить не получается, то полотнище отрезают и клеят дальше внахлест.
Склеивают материал с помощью горелки методом наплавления. Благодаря этому материал намертво приклеивается к основе и между собой, что обеспечивает отменные гидроизоляционные свойства. Полотнища настилают внахлест. Каждая следующая полоса должна перекрывать предыдущую минимум на 100 мм. Торцевые стыки между полотнищами укладывают на расстоянии от 500 мм. При укладке рулона перпендикулярно коньку полотно на 200 мм перекладывают на другой скат.
Горелку держат так, что бы прогревались все слои покрытия равномерно
Если не соблюдать правила разогрева материла, то при укладке появляется битумный валик.
Крайне важно разогревать материал равномерно, чтобы предотвратить появления перегретых и холодных зон. Если во время укладки появились вздутия, их прорезают.
