Виды теплоносителей для системы отопления, их оптимальные параметры и пример расчета объема

Почему необходимо увеличивать размеры каждого последующего радиатора?

В нашем случае мы будем использовать стандартные алюминиевые радиаторы высотой 0,6 м. Мощность каждого ребра такого радиатора при температуре 70 °С составляет 150 Вт. Далее мы посчитаем мощность каждого радиатора и количество условных рёбер:

комната 1: 28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем 10 условных рёбер, но поскольку у нас два радиатора, оба под окнами, мы возьмём один с 6-ю рёбрами, второй с 4-мя.
комната 2: 28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем один радиатор с 10-ю рёбрами.
комната 3: 56 м3 · 40 Вт · 1,2 = 2688 Вт Округляем до 2700 и получаем три радиатора: 1-й и 2-й по 5 рёбер, 3-й (боковой) — 8 рёбер.
прихожая: 22,4 м3 · 40 Вт · 1,2 = 1075,2 Вт. Округляем до 1200 и получаем два радиатора по 4 ребра.
ванная: 11,2 м3 · 45 Вт · 1,2 = 600 Вт. Тут температура должна быть немного выше, получается 1 радиатор с 4-мя рёбрами.
туалет: 8,4 м3 · 40 Вт · 1,2 = 403,2 Вт. Округляем до 450 и получаем три ребра.
кухня: 43,4 м3 · 40 Вт · 1,2 = 2083,2 Вт. Округляем до 2100 и получаем два радиатора по 7 рёбер.

В конечном результате мы видим, что нам необходимо 12 радиаторов общей мощностью:

900 600 1500 750 750 1200 600 600 600 450 1050 1050 = 10,05 кВт

Исходя из последних расчётов, видно, что наша индивидуальная система отопления без проблем справится с возложенной на неё нагрузкой.

К примеру, однотрубная система отопления смонтирована так, что подающий трубопровод и подводки к радиаторам имеют одинаковый диаметр. В результате более высокого углового сопротивления, в радиатор войдет менее половины теплоносителя, около 45%, остальная часть продолжит движение по подающему трубопроводу.

Если в первый радиатор поступил теплоноситель с температурой 60°C, то на выходе из радиатора будет уже 50°C. Далее 60°C-ый теплоноситель в подающей магистрали смешивается с 50°C-ым выходящим из радиатора, в результате этого получается теплоноситель с температурой около 55°C. Таким образом, с каждым последующим радиатором, температура теплоносителя будет уменьшаться примерно на 4,5-5°C (около 7%). Соответственно каждый последующий радиатор необходимо увеличивать на 7% по отношению к предыдущему.

Схема однотрубки с нижним подключением.

Факторы, влияющие на работу котла

Они таковы:

1. Конструкция. У техники может быть 1 или 2 контура. Она может монтироваться на стену или на пол.
2. Нормативный и действительный КПД.
3. Грамотное обустройство отопления. Мощь техники сопоставима с площадью, которую нужно обогреть.
4. Технические кондиции котла.
5. Качество газа.

Вопрос по конструкции.

У аппарата может быть 1 или 2 контура. Первый вариант дополняется бойлером косвенного нагревания. Во втором уже есть всё необходимое. И ключевой режим в нём – обеспечение горячей водой. Когда вода подаётся, отопление завершается.

У моделей, монтируемых на стену, мощь скромнее, чем у тех, что ставятся на пол. И они могут обогревать максимум 300 кв.м. Если ваша жилая площадь больше, потребуется аппарат напольного размещения.

П.2 факторы КПД.

В документе к каждому котлу отражён нормативный параметр: 92-95%. У конденсационных модификаций – примерно 108%. Но действительный параметр, как правило, ниже на 9-10%. Ещё больше он снижается из-за тепловых потерь. Их список:

1. Физический недожог. Причина — лишний воздух в аппарате, когда сжигается газ, и температура выходящих газов. Чем они больше, тем скромнее КПД котла.
2. Химический недожог. Здесь важен объём окиси CO2, возникающий при сжигании углерода. Тепло теряется через стенки аппарата.

Методы повышение действительного КПД котла:

1. Устранение сажи с трубопровода.
2. Ликвидация накипи с водного контура.
3. Ограничить тягу на дымоходе.
4. Настраивать позицию дверки поддувала, чтобы тепловой носитель приобретал максимальную температуру.
5. Устранение копоти на отсеке сгорания.
6. Установка коаксиального дымохода.

П.3 Вопросы по отоплению. Как уже замечено, мощность аппарата обязательно соотносится с площадью обогрева. Нужен грамотный расчёт. Учитываются специфики сооружения и потенциальные потери тепла. Расчёт лучше доверить профессионалу.

Если дом построен по строительным нормативам, работает формула 100 Вт на 1 кв.м. Получается такая таблица:

Площадь (кВ.м.)	Мощность.
Минимум	Максимум	Минимум	Максимум
60	200	25
200	300	25	35
300	600	35	60
600	1200	60	100

Приобретать лучше котлы зарубежного производства. Также в продвинутых версиях много полезных опций, помогающих достичь оптимального режима. Так или иначе, оптимальная мощь аппарата находится в спектре 70-75% от наивысшего значения.

Оптимальный режим работы газового котла для экономии газа достигается при устранении тактования. То есть, нужно поставить подачу газа в наименьшее значение. В этом поможет прилагаемая инструкция.

Количество теплоносителя в системе отопления

Теплоноситель нужен после монтажа новой отопительной системы, после её ремонта или реконструкции.

Для наиболее распространённых элементов теплосетей объёмы теплоносителя таковы:

• Секция современного радиатора (алюминиевого, стального или биметаллического) — 0,45 литра
• Секция радиатора старого типа (чугунного, МС 140-500, ГОСТ 8690-94) – 1.45 литра
• Погонный метр трубы (15 миллиметров внутренний диаметр) — 0,177 литра
• Погонный метр трубы (32 миллиметров внутренний диаметр) — 0,8 литра

Расход теплоносителя в системе отопления можно примерно подсчитать и без суммирования. Можно просто исходить из мощности отопительной системы. Для расчёта используют соотношение, что отопительной системе для передачи одного килоВатта тепла понадобится 15 литров неплоносителя. Нетрудно подсчитать, что для отопительной системы мощностью 75 килоВатт понадобится 75х15=1125 литров теплоносителя. Ещё раз – этот метод приблизительный и не даёт точного объёма.

Давление, скорость воды и температура обратки в системе отопления

В основном, требования, предъявляемые к системам отопления, подразумевают разделять специфику работы отопления на два типа:

• независимая, здесь источник теплоэнергии размещен непосредственно в помещении – используют в индивидуальном доме или в многоэтажных зданиях элитного типа;
• зависимая, где к обогревательному комплексу подключена сеть трубопроводов – применяют в большинстве домов городского массива и поселках городского типа.

По специфике циркуляции теплового носителя преимущественно используют воду, где скорость воды в системе отопления напрямую влияет на температуру в радиаторах. Подразделяют циркуляцию на естественную (по принципу гравитации) и принудительную (система отопления с помощью насоса). По распределению принято различать систему отопления с нижней и верхней трубной разводкой.

Температура

Невзирая на богатый выбор предоставляемых систем отопления, варианты подачи тепла и обратки достаточно малочисленны. Также должна быть установлена по правилам максимальная температура в системе отопления во избежание дальнейших неисправностей.

Радиаторы к системе отопления подключают одним из трех способов: нижним, боковым или диагональным.

Также нижнее подключение еще называют по-разному: «ленинградка», седельное. По такой схеме обратка и подвод устанавливаются в нижней части батареи. В большинстве случаев ее применяют, когда трубы проложены под плинтусом либо под поверхностью пола. Температура обратки в системе отопления не должна отличаться от температуры подвода.

Скорость воды

Если секций немного, теплоотдача будет крайне неэффективной по сравнению с другими схемами – скорость воды в системе отопления снижается, что приводит к теплопотерям.

Боковое отопление является самым популярным типом подключения радиаторных батарей к отоплению. Подачу воды в качестве теплового носителя осуществляют в верхней части, а обратка подключается снизу, чтобы температура обратки в системе отопления считалась равнозначной.

Чтобы избежать снижения эффективности такого типа подключения при увеличении радиаторных секций, рекомендуют устанавливать инжекционную трубку.

Давление

Диагональный тип подключения еще носит название боковой перекрестной схемы, потому что подачу воды подключают сверху радиатора, а обратку организуют внизу противоположной стороны. Его целесообразно использовать при подключении значительного количества секций – при небольшом количестве резко повышается давление в системе отопления, что может привести к нежелательным результатам, то есть теплоотдача может снизиться вдвое.

Чтобы окончательно остановиться на одном из вариантов подключения радиаторных батарей, необходимо руководствоваться методикой организации обратки. Она может быть таких видов: однотрубная, двухтрубная и гибридная.

Тот вариант, на котором стоит остановиться, напрямую будет зависеть от совокупности факторов. Необходимо учитывать то, какая этажность здания, где проводится подключение отопления, требования к ценовому эквиваленту системы отопления, какой тип циркуляции используется в теплоносителе, параметры радиаторных батарей, их габариты и многое другое.

Чаще всего свой выбор останавливают именно на однотрубной схеме разводки отопительных труб.

Как показывает практика, такую схему используют именно в многоэтажках современного типа.

У такой системы есть целый ряд характеристик: они отличаются невысокой стоимостью, достаточно легко монтируются, подача теплоносителя (горячей воды) производится сверху при выборе вертикальной системы отопления.

Также радиаторы к системе отопления подключают последовательным типом, а это, в свою очередь, не требует отдельного стояка для организации обратки. Иными словами, вода, пройдя первый радиатор, поступает потоком в следующий, далее в третий и так далее.

Однако здесь нет возможности регулировать равномерное нагревание радиаторных батарей и его интенсивность, в них постоянно фиксируется высокое давление теплоносителя. Чем дальше установлен радиатор от котла, тем больше снижается теплоотдача.

Также существует иной метод разводки – 2-х-трубная схема, то есть система отопления с обраткой. Его чаще всего используют в элитном жилье или в индивидуальном доме.

Здесь представлена пара замкнутых контуров, один из них предназначается для подводки воды к параллельно подключенным батареям, а второй – для ее отвода.

При гибридной разводке сочетаются две выше описанные схемы. Это может быть схема коллектора, где на каждом уровне организована индивидуальная ветка разводки.

Способы регулировки температуры систем отопления

Регулировка температуры отопления в собственных домах позволяет достигать более комфортного пребывания в помещениях в отопительный сезон.

Как делалось это раньше? Ни а какой регулировки температуры систем отопления и речи не было. Были печи, контрамарки и их растапливали до условного состояния «тепла». И как итог, зачастую в первый день после топки в доме было через чур жарко, на второй самый раз, а на третий день приходилось топить опять.

С появлением систем водяного отопления ситуация немного улучшилась и благодаря водяному отоплению получили свое развитие способы регулировки температуры систем отопления.

Точное регулирование температуры систем отопления решает две особо важные задачи:

• Максимально комфортное пребывание в доме, где используется именно та температура, которую Вы задаете;
• Экономия энергоносителей и Ваших денег за счет точной регулировки.

2 способа регулировки систем отопления

По сути, существует два метода регулировки температуры.

1. Количественный. Это метод изменения скорости движения нагретой воды с помощью специальной запорной арматуры или же циркуляционного насоса. По факту мы ограничиваем подачу теплоносителя в систему через отопительное оборудование.

Самый простой пример реализации данного способа – это изменение скорости работы насоса. Чем холоднее, тем сильнее работает насос и тем с большей скоростью перемещает теплоноситель по системе отопления.

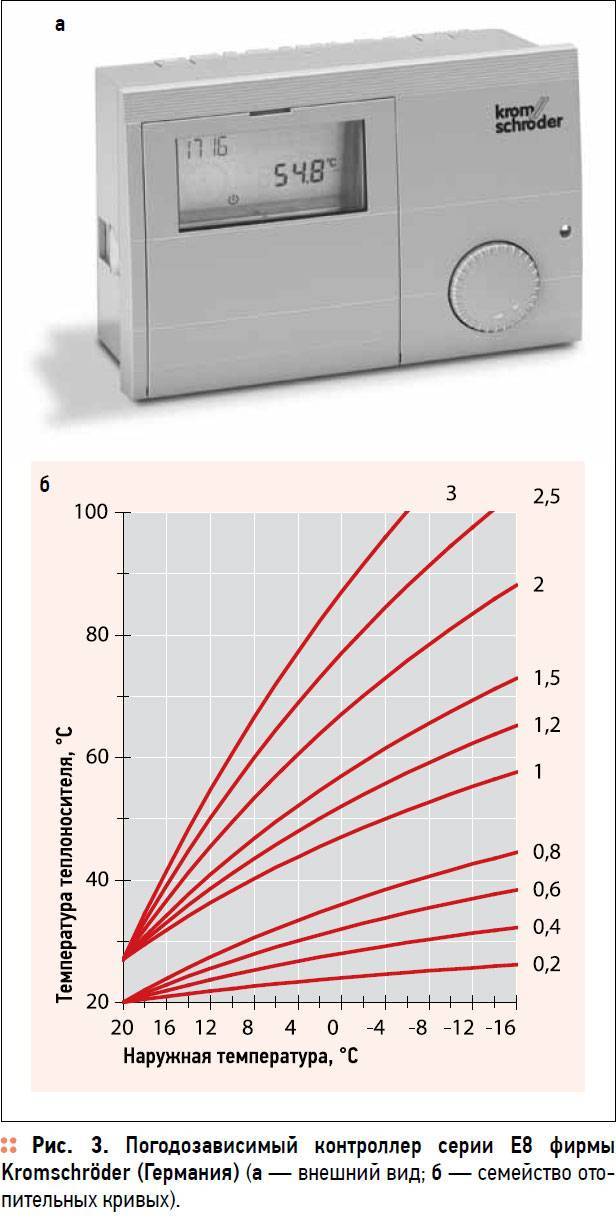

1. Качественный. Данный метод подразумевает регулировку температуры всей системы на отопительном приборе (на котле и тд.)

Способы регулировки радиаторов отопления

Самый простой вариант регулировки температуры систем радиаторного отопления – это монтаж термоголовки непосредственно на радиатор.

https://youtube.com/watch?v=aLraaIYT9Qk

Принцип работы термоголовки состоит в следующем: Головка заполнена жидкостью. Объем жидкости напрямую зависит от температуры теплоносителя. При нагреве объем жидкости увеличивается и клапан термоголовки закрывается. При остывании происходит обратный процесс.

Такой способ регулировки довольно простой  и надежный. К недостаткам можно отнести ручную регулировку термоголовки на каждом радиаторе.

Более продвинутый способ – это монтаж сервопривода вместо термоголовки с последующим монтажом термостата в помещении и соединения всех узлов в единую систему.

Звучит на первый взгляд сложно. Но на самом деле все достаточно просто реализуется. На сервопривод кидаете два кабеля. Один на питание, другой на подключение термостата. На термостате задаете нужную температуру и сервопривод автоматически ее регулирует.

Способы регулировки температуры теплых полов

Регулировки температуры отопления теплого пола посвящена уже не одна статья на нашем сайте. Если в кратце, то  есть следующие варианты:

1. Регулировка температуры теплого пола в связвке с накладным термодатчиком на коллекторе и циркуляционным насосом. Датчик щупает температуру на коллекторе (изначально завышенную) и как только получает нужную, отключает питание у насоса.
2. Монтаж насоса на подачу в паре с трехходовым клапаном. Благодаря трехходовому клапану происходит подмес теплого пола до нужной температуры.
3. Монтаж теплого пола с помощью смесительного модуля. В смесительном модуле есть все необходимое для регулировки температуры системы отопления теплого пола.
4. Аналогичный радиаторному. Монтаж на коллектор сервоприводов в связке с терморегуляторами.

Более подробно прочитайте в статье 4 способа регулировки температуры теплого пола

Как бонус. Вот Вам относительно бюджетный и точный способ регулировки температуры теплого пола:

Читайте так же:

Способы снижения теплопотерь

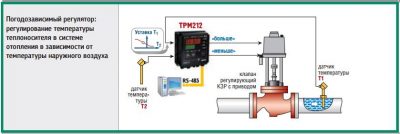

Вышеизложенная информация поможет быть использована для правильного расчета нормы температуры теплоносителя и подскажет, как определить ситуации, когда нужно применять регулятор.

Но важно помнить, что на температуру в помещении влияет не только температура теплоносителя, уличного воздуха и сила ветра. Также должна учитываться степень утепления фасада, дверей и окон в доме

Чтобы снизить теплопотери жилья, нужно побеспокоиться о его максимальной термоизоляции. Утепленные стены, уплотненные двери, металлопластиковые окна помогут сократить утечку тепла. Также при этом снизятся затраты на отопление.

(Пока оценок нет)

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где— давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

— сумма длин участков главного циркуляционного кольца;

— естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где— расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 — Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

— естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г — t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где— сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 — Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 — Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Ориентируемся на объем жилья – используем нормативы СниП

Рассчитывая отопительное оборудование для квартир, можно ориентироваться на нормы СНиП. Строительные нормы и правила определяют, сколько тепловой энергии понадобится, чтобы нагреть 1 м3 воздуха в зданиях типовой постройки. Такой способ называют расчетом по объему. В СНиП приводятся такие нормы расхода тепловой энергии: для панельного дома – 41 Вт, для кирпичного – 34 Вт. Расчет простой: объем квартиры умножаем на норму расхода теплоэнергии.

Система отопления

Приводим пример. Квартира в кирпичном доме площадью 96 кв.м., высота потолков – 2,7 м. Узнаем объем – 96×2,7=259,2 м3. Умножаем на норму – 259,2×34=8812,8 Вт. Переводим в киловатты, получаем 8,8. Для панельного дома расчеты проводим аналогично – 259,2×41=10672,2 Вт или 10,6 киловатт

В теплотехнике округление проводят в большую сторону, но, если принять во внимание энергосберегающие пакеты на окнах, то можно округлить и в меньшую

Полученные данные о мощности оборудования являются исходными. Для более точного результата понадобится коррекция, но для квартир она осуществляется по другим параметрам. Первым делом учитывается наличие неотапливаемого помещения или его отсутствие:

• если этажом выше или ниже располагается отапливаемая квартира, применяем поправку 0,7;
• если такая квартира не отапливается, ничего не меняем;
• если под квартирой подвал или над ней чердак – поправка равна 0,9.

Учитываем также количество наружных стен в квартире. Если на улицу выходит одна стена, применяем поправку 1,1, две –1,2, три – 1,3. Методику расчета мощности котла по объему можно применить и для частных кирпичных домов.

Итак, рассчитать необходимую мощность отопительного котла можно двумя способами: по общей площади и по объему. В принципе, полученными данными можно пользоваться, если дом среднестатистический, умножив их на 1,5. Но если существуют значительные отклонения от средних параметров в климатической зоне, высоте потолков, утеплении, лучше провести коррекцию данных, потому что первоначальный результат может значительно отличаться от окончательного.

Гидравлический расчет системы отопления: главные цели и задачи выполнения данного действия

Эффективность отопительной системы вовсе не гарантируют качественные трубы и высокопроизводительный теплогенератор.

Наличие ошибок, допущенных при монтаже, может свести на нет работу котла, работающего на полную мощность: либо в помещениях будет холодно, либо затраты на энергоносители будут неоправданно высокими.

Поэтому важно начинать с разработки проекта, одним из важнейших разделов которого является гидравлический расчет системы отопления

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

• диаметр труб и их пропускная способность;
• местные потери давления по отдельным участкам системы отопления;
• требования гидравлической увязки;
• потери давления по всей системе (общие);
• оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

1. Собрать исходные данные и систематизировать их.
2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

• мощности радиаторов;
• расхода теплоносителя;
• расстановки теплового оборудования и пр.

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

• для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
• для однотрубной – расход теплоносителя G, кг/ч.

Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.

Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.

Таблица параметров участков

Итоги гидравлического расчета

В итоге необходимо просуммировать сопротивления всех участков до каждого радиатора и сравнить с контрольными значениями. Для того, чтобы насос, встроенный в газовый котел. обеспечил теплом все радиаторы, потери напора на самой длинной ветке не должны превышать 20000 Па. Скорость движения теплоносителя на любом участке должна быть в диапазоне 0,25 — 1,5 м/с. При скорости выше 1,5 м/с в трубах может появиться шум, а минимальная скорость в 0,25 м/с рекомендуется по СНиП 2.04.05-91 во избежание завоздушивания труб.

Для того, чтобы выдержать вышеуказанные условия, достаточно правильно подобрать диаметры труб. Это можно сделать по таблице.

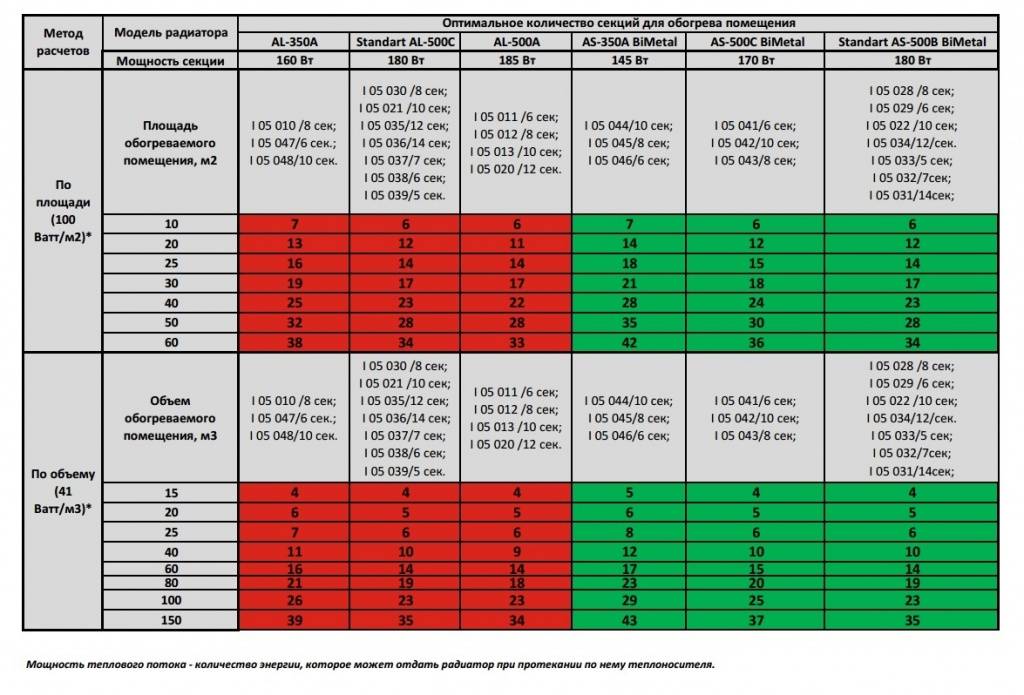

Минимальная мощность, кВт

Максимальная мощность, кВт

Как вам статья?

Мне нравитсяНе нравится
