Заполнение трубопровода
Открытые коммуникации заполняются просто – теплоноситель заливается (как рассчитать объём воды в трубе — таблица) через расширительный бачок.
Жидкость течет под действием силы тяжести, при этом, необходимо держать открытыми воздухоотводящие устройства.
Заполнить закрытую систему можно несколькими способами: самотеком, погружным или опрессовочным насосом.
- На заполнение самотеком не требуется оборудование, но такой способ займет много часов.
Придется выжимать воздух из труб, отопительных приборов, котла.
Да и нужное давление не наберется в мгновение ока.
Теплоноситель заливается в самой высокой точке, при этом оставляют открытой арматуру для слива.
Давление нагоняют ручным компрессором.
- Набор жидкости из емкости при помощи погружного насоса позволит быстро накачать нужное количество теплоносителя и создать требуемое давление.
Устройство подключается через шаровую арматуру или обратный клапан.
Используем емкость нужного объема или постоянно добавляем теплоносителей, это поможет избежать образования воздушных пробок.
Во время работы наблюдаем за показаниями манометра – отопление заполнено, когда стрелка сдвигается с нулевой отметки.
Дальнейшее добавление жидкости увеличивает давление в системе. При достижении нужного параметра отключаем насос, перекрываем арматуру.
Дальше, необходимо, стравить воздух, для этого открываем краны Маевского (как пользоваться, написано здесь). После этого, добавляем теплоноситель до требуемой отметки на манометре.
- Использование опрессовочного насоса проходит так же, как и погружного. Необходимо постоянно следить за показаниями манометра, стравливать воздух, докачивать жидкость.
Какой бы теплоноситель вы ни выбрали, главное, правильно осуществить заполнение системы.
Перед этим осуществляем доработку мест соединений труб, батарей, арматуры. При необходимости меняем прокладки, установить расширители и так далее.
Все, что нужно знать при выборе теплоносителя для заполнения системы обогрева жилых помещений, вы узнаете, во время просмотра видеоролика.
https://youtube.com/watch?v=lKKW_NrnUug
Способы заполнения системы теплоносителем
Вопрос заполнения, обычно, появляется только в случае организации системы закрытого типа, так как открытые контуры без проблем заполняются через расширительный бак. В него просто наливается теплоноситель, который под действием силы гравитации растекается по всем контурам
При этом важно, чтобы все воздухоотводчики были открыты
Существует несколько методик заполнения теплоносителем закрытой системы обогрева: самотеком, с погружным насосом или при помощи специального опрессовочного оборудования. Более детально остановимся на каждом из способов.
Самотеком. Этот способ закачать теплоноситель для системы отопления хоть и не требует оборудования, но уходит на него много времени. Приходится долго выжимать воздух и так же долго набирать нужное давление. Его, кстати, накачивают автомобильным насосом. Так что оборудование все-таки потребуется.
Нужно найти самую высокую точку. Обычно, это какой-то из газоотводчиков (его нужно снять). При заполнении открыть кран для спуска теплоносителя (самая низкая точка). Когда через него побежит вода, система заполнена:
- Когда система заполнена (из крана для слива побежала вода), взять резиновый шланг длиной порядка 1,5 метров, прикрепить его к входу в систему.
- Выбрать вход так, чтобы виден был манометр. В этой точке установить обратный клапан и шаровый кран.
- К свободному концу шланга прикрепить легко снимающийся переходник для подключения автомобильного насоса.
- Сняв переходник, в шланг налить теплоноситель (держать поднятым вверх).
- Заполнив шланг, при помощи переходника подсоединить насос, открыть шаровый кран и насосом закачать жидкость в систему. Надо следить, чтобы не закачивался воздух.
- Когда почти вся содержащаяся в шланге вода закачана, кран закрывается, операция повторяется.
- На небольших системах чтобы получить 1,5 Бар, придется повторять ее 5-7 раз, с большими придется возиться дольше.
При таком способе можно шланг подключить от водопровода, можно подготовленную воду налить в бочку, поднять ее выше точки входа и так залить ее в систему. Также заливается и антифриз, но при работе с этиленгликолем потребуется респиратор, защитные резиновые перчатки и одежда. При попадании вещества на ткань или другой материал он тоже становится токсичным и подлежит уничтожению.
С помощью погружного насоса. Для создания рабочего давления теплоноситель для системы отопления можно закачивать маломощным погружным насосом:
- Насос нужно подключить к самой низкой точке (не точка слива системы) через шаровый кран и обратный клапан, на точке слива системы установить шаровый кран.
- Теплоноситель налить в емкость, опустить насос, включить его. В процессе работы постоянно добавлять теплоноситель — насос не должен гнать воздух.
- В процессе следить за манометром. Как только его стрелка сдвинулась с нулевой отметки — система заполнена. До этого момента ручные воздухоотводчики на радиаторах могут быть открыты — через них будет выходить воздух. Как только система заполнилась, их надо закрыть.
- Далее нужно поднять давление, продолжая насосом качать теплоноситель для системы отопления. Когда оно достигнет требуемой отметки, насос остановить, шаровый кран закрыть
- Открыть все воздухоотводчики (на радиаторах тоже). Воздух выходит, давление падает.
- Снова включить насос, докачать немного теплоносителя, пока давление не достигнет проектного значения. Снова спустить воздух.
- Так повторять до тех пор, пока их воздухоотводчиков не перестанет выходить воздух.
Далее можно запустить циркуляционный насос, снова стравить воздух. Если при этом давление осталось в пределах нормы, теплоноситель для системы отопления закачан. Можно запускать ее в работу.
Насосом для опрессовки. Заполняется система так же, как и в описанном выше случае. При этом насос используется специальный. Он обычно ручной, с емкостью, в которую заливается теплоноситель для системы отопления. Из этой емкости жидкость закачивается через шланг в систему.
При заполнении системы рычаг идет более-менее легко, при подъеме давления работать уже тяжелее. Манометр есть как на насосе, так и в системе. Следить можно там, где удобнее.
Далее последовательность такая же, как описано выше: накачали до требуемого давления, спустили воздух, снова повторили. Так до тех пор, пока воздуха в системе не останется. После — тоже нужно запустить циркуляционный насос минут на пять, стравить воздух. Тоже повторить несколько раз.
Трубы
На первый взгляд может казаться не важным, какие используются трубы для отопления. Но рассмотрев плюсы и минусы каждого материала, становится ясно, почему это серьёзный вопрос. Один из самых популярных видов труб – это металлопластиковые. Их диаметр бывает от 16 до 63 мм.
металлопластиковые трубыСреди преимуществ этого материала есть:
- теплопроводность низкая,
- легко ремонтируется,
- не нужно профессионального инструмента для монтажа.
К недостаткам можно отнести следующее:
- в соединениях может произойти утечка,
- остаются вмятины при ударе.
Ещё один вариант, который часто используется – полипропилен.
полипропиленовые трубы и фитингиОн имеет такие сильные стороны:
- большой диаметр – до 125 мм,
- устойчивость к механическому давлению,
- при замерзании системы, трубы не приходят в негодность,
- после спайки не может быть утечки жидкости.
Однако есть и слабые стороны:
- необходимость дорогого оборудования, чтобы сделать монтаж,
- удлиняются при сильном нагреве теплоносителя,
- при повреждении сложно ремонтируются.
Выбирая трубы, лучше учесть погодные условия, вид отопления и финансовые возможности.
Батареи отопления
Один из главных элементов в отопительной системе. От неправильного подбора батареи, может зависеть эффективность всего отопления. В наше время существует огромный выбор радиаторов. Если классифицировать их по материалу, из которого они выполнены, то можно выделить следующие виды: стальные, чугунные, биметаллические и алюминиевые. Чтобы не разбирать все возможные варианты, достаточно понять основные принципы для выбора батареи.
- Тип системы. От того автономное или центральное отопление, зависят и необходимые критерии радиатора. Для централизованной системы лучше брать батареи, которые выдержат скачки давления и воду разной кислотности. Для автономного отопления можно использовать радиаторы разного давления.
- Теплоотдача. По этому показателю на первом месте алюминий, затем сталь, а потом чугун. Но также стоит учесть, что например, тот же чугун дольше остывает.
- Срок службы. В данном параметре на первом месте стоят чугунные радиаторы, затем биметаллические, стальные и чугунные.
- Остальные критерии. Сюда входят более видимые параметры – дизайн, цена, производитель и так далее.
Учитывая все эти факторы, можно выбрать оптимальный для себя вариант.
Теплоноситель
Без этой составляющей отопительная система не будет работать. Самые распространённые теплоносители – это вода и антифриз.

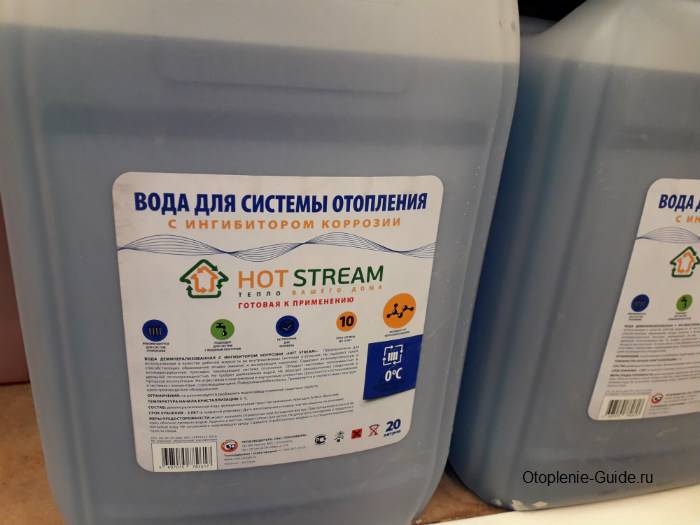

- Вода. Всё-таки чаще используют именно её. Так как воду для отопления покупать не нужно, то это очень экономный вариант, и тепло она передаёт отлично. Кроме того, вода не приносит экологического вреда.
- Антифриз. Есть специально изготовленный для отопительной системы. Хотя за него нужно платить деньги, но главное его преимущество, что он не замерзает при низкой температуре.
Делая выбор между водой и антифризом, хорошо взвесить финансовые возможности, сбои отопительной системы, погодные условия и так далее. Перечисленная выше информация, поможет правильно выбрать разные элементы системы отопления
Перед выбором важно внимательно перечитать все преимущества и недостатки
10 Thermagent -65
По отзывам пользователей, это очень неплохой, качественный концентрированный теплоноситель, который может использоваться в чистом виде в условиях крайнего севера или в разбавленной форме в умеренном климате. Производитель обещает сохранение свойств до 20 отопительных сезонов. Большой плюс – в состав входят антикоррозийные присадки на органической, а не силикатной основе.
Теплоноситель совместим со всеми материалами, используемыми в отопительных системах, не повреждает их, предотвращает образование коррозии, не образует пены при перегреве. Но некоторые пользователи отдают предпочтение другим вариантам, так как этот изготовлен на основе токсичного этиленгликоля.
Что такое теплоноситель и основные требования к нему
Во всех системах этого типа используется нагрев жидкости. Она выполняет функции «передатчика» тепловой энергии к потребителям.Чтобы упростить анализ, надо определить важные для потребителей характеристики качественного теплоносителя:
- Необходима высокая теплоемкость. Этот параметр характеризует, какое количество энергии способен перенести 1 литр жидкости. Чем он больше, чем лучше.
- Теплоноситель контактирует с внутренней поверхностью трубопровода, радиаторов, теплообменников котлов, уплотнениями и другими частями системы. Он должен быть химически нейтральным, чтобы не провоцировать возникновение реакций, разрушающих соответствующие материалы.
- Присутствие в нем механических и биологических примесей засорит систему. Кальциевые, магниевые и другие солевые соединения при нагреве образуют твердый налет. Его удалить будет сложно. Необходимо исключить наличие этих и других загрязнений, способных создать аварийную ситуацию.
Со временем отложения могут полностью закупорить трубы
Хороший теплоноситель должен сохранять свои полезные характеристики во всем диапазоне температур в процессе будущей эксплуатации.
Расширение воды в сильный мороз разрушает даже современные качественные трубы
Особо внимательно следует изучать его состав, если установлен двухконтурный котел. В этом случае не исключено смешение технических и бытовых жидкостей. В любом случае надо исключить любой вред для человека, домашних животных.
Прямые финансовые затраты также имеют значение. Их оценивают с учетом итоговой стоимости жидкости, которая будет заливаться в систему, а также срока ее эксплуатации без замены. В некоторых ситуациях в общие инвестиции придется добавить цену нового, или дополнительного оборудования.
Виды теплоносителей
Существуют некоторые требования, выдвигаемые к любому теплоносителю вне зависимости от его типа. Вот они:
- Он должен быть инертным по отношению к материалам, использованным для изготовления системы.
- У него должна быть соответствующая вязкость.
- Хорошая теплоемкость.
- Такая же хорошая теплоотдача.
Следуя из этого, можно выбелить следующие категории теплоносителей для отопления:
- Жидкие.
- Газообразные.
К жидким относится вода и антифриз, о которых мы поговорим далее. Газообразные же – это в большинстве случаев обычный воздух или пар. Собственно, разогретый воздух – это и есть первый теплоноситель. Сейчас они используются крайне редко, так что рассматривать их детально мы не будем.
Что влияет на срок эксплуатации теплоносителя?
На данный критерий влияет достаточно много факторов, но средним сроком эксплуатации принято считать 5 лет, так что, те, кто использует антифриз как теплоноситель, обязаны знать, как производить его замену.
Стоит также отметить и тот факт, что, если в систему отопления добавлялась вода или же система перегревалась хотя бы раз, срок эксплуатации антифриза сокращается, и менять ее необходимо будет чаще.
Заливая антифриз в качестве теплоносителя, владелец должен иметь в виду, что следить за системой отопления нужно будет постоянно, потому как наличие твердых осадков, наростов на ее стенах (такое случается нередко) говорит о необходимости замены антифриза, и скорее всего, данный процесс станет регулярным.
Помимо всего прочего, срок эксплуатации зависит также и от производителя (пользоваться и доливать «незамерзайку» необходимо одной и той же марки, потому как смешивание разных по химическому составу жидкостей, может привести к неполадкам во всей системе).
Разные антифризы, как говорилось ранее, имеют различные основные составляющие, которые также могут влиять на его срок годности.

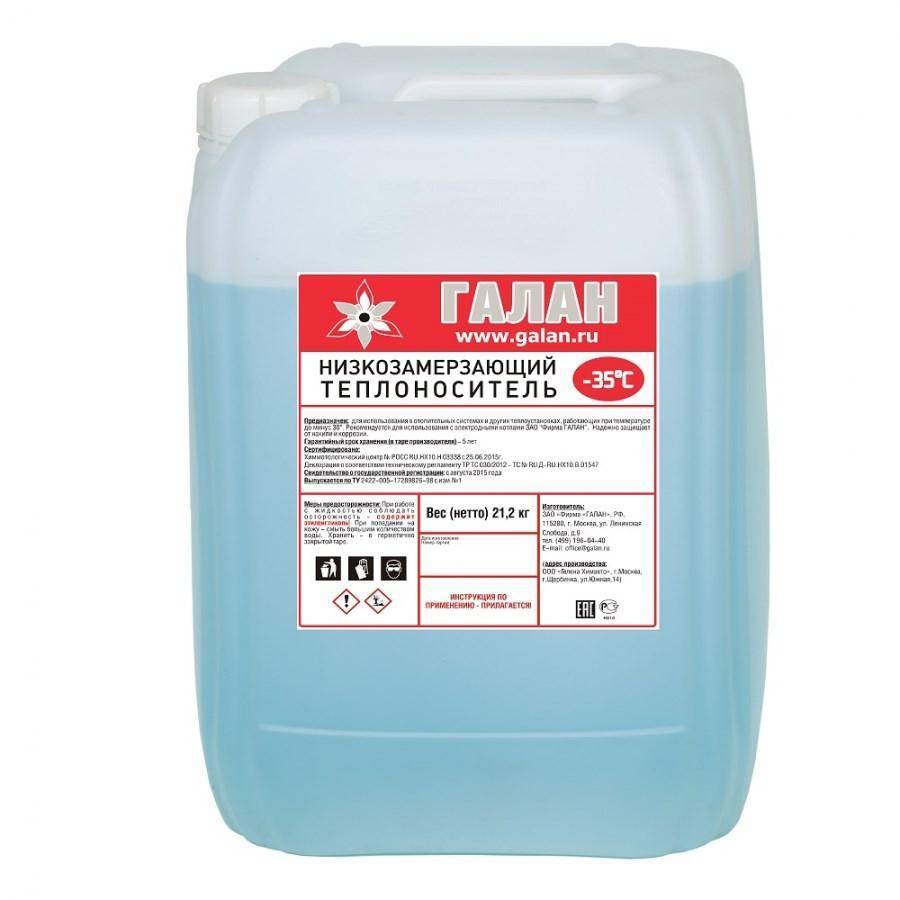

Незамерзающие теплоносители – антифриз
Сильные и слабые стороны незамерзающих жидкостей
После очищения и обогащения полезными компонентами вода превращается в хороший теплоноситель. Однако основной ее недостаток – замерзание, преодолеть таким способом не удается. Поэтому системы с нестабильной работой в зимнее время рекомендуется заливать специальными жидкостями с более низким уровнем замерзания. Их называют антифризами: они хорошо известны автолюбителям, так как используются в системах охлаждения двигателей и чистки стекол.
Достоинства антифризов:
Низкая температура замерзания
При этом, что очень важно, даже их кристаллизация не провоцирует твердение и расширения объема. Хотя уровень текучести гелеобразной субстанции и не позволяет отоплению функционировать в нормальном режиме, однако это полностью исключает риск повреждения труб, радиаторов и теплообменников
После нормализации температуры незамерзающий теплоноситель полностью восстанавливает свою текучесть, что никак не сказывается на его эксплуатационных характеристиках.
Возможность добавление воды. Уровень замерзания в обычной концентрации – примерно -65 градусов. Такой сверхнизкий температурный режим в природе встречается редко, что позволяет разводить антифриз дистиллированной водой. Как показывает практика, нижняя граница в -35 градусов устроит все регионов страны.
Химическая стабильность. Она характерна для большинства современных антифризов. Хотя диапазон эксплуатационных температурных перепадов весьма значителен, срок службы качественного теплоносителя без замены может достигать 5 лет.
Рассматривая антифризы в качественно потенциального использования в качестве теплоносителя, важно знать и негативные моменты:
- Высокий уровень вязкости. Она на порядок выше, чем у воды, поэтому хорошая циркуляция незамерзающих жидкостей по контуру возможна только при наличии мощных насосов. Если дом оснащен системой отопления с естественной циркуляции, использование антифриза в качестве теплоносителя полностью исключается.
- Низкая теплоемкость. Даже самый эффективный незамерзающий теплоноситель для отопления в этом плане обычно уступает воде не менее 15%. Вроде цифра и не большая, но в масштабах отопительной системы целого здания последствия такой разницы очень существенны, и выражаются в снижении КПД, увеличении расходов на поддержание нужной температуры, потребности в большем числе мощных радиаторов.
- Высокий уровень проникновения сквозь прокладки. Несмотря на более высокую вязкость антифриза его не держат даже те уплотнители, которые на воде оставались сухими. Поэтому, если происходит замена теплоносителя, обязательно нужно перепаковать все фитинги и резьбовые соединения. При этом следует учитывать агрессивность незамерзающих жидкостей, что предполагает использование только химически стойких уплотнителей.
- Токсичность. В составе большинства антифризов имеются вредные для человека химические соединения, способные вызывать сильнейшие отравления, поражение кожи и слизистых. Поэтому системы, где они используются, должны быть максимально герметичными, чтобы исключить малейший шанс на протечку или испарение жидкости. Антифриз в любом случае нельзя использовать в двухконтурных котлах, где есть реальный риск попадания теплоносителя в трубы горячей воды.
- Высокий уровень температурного расширения. Этот показатель у антифризов на порядок выше, чем у обычной воды. Из-за этого приходится применять расширительные мембранные баки большего объема. Использование дешевых расширителей открытого типа в этом случае полностью исключается, т.к. это грозит не только испарением недешевого теплоносителя, но и попаданием токсинов в воздух помещений. В настоящее время широкое применение получили три типа незамерзающих теплоносителей – на основе этиленгликоля, пропиленгликоля и глицерина.
Идеальный теплоноситель – мифы и разочарования
Начнем с того, что идеальный теплоноситель для отопления частного дома в природе не существует, как не существует ничего идеального. Один будет дорогим, другой – малоэффективным, а третий быстро разъест все прокладки, в то время как четвертый разорвет при замерзании пару участков домашнего трубопровода. А в загородных домах, которые нередко используются для временного проживания, разрывы труб становятся довольно распространенным явлением.
Хороший теплоноситель для отопления должен обладать следующими качествами:
Коррозийная безопасность – залитая в систему жидкость не должна приводить к образованию коррозии. Многие теплоносители действительно безопасны практически для всех узлов, как металлических, так и пластиковых, только они обладают уже другими недостатками
Та же вода может быть сравнительно безопасной или агрессивной, разъедая железо или не оказывая на него никакого воздействия;
Текучесть в большом диапазоне температур – очень важное свойство для систем отопления загородных домов. Хороший теплоноситель должен оставаться жидким при любых температурах
Вода здесь уже не подходит – она замерзает при 0 градусов и даже вызывает разрывы труб, так как имеет свойство расширяться при охлаждении. Этиленгликоль становится при минусовых температурах более вязким, чего нельзя сказать о пропиленгликоле;
Доступная цена – согласитесь, фактор немаловажный, но очень уж расплывчатый. Например, вода может быть бесплатной или очень дорогой. Набрав ее из колодца, мы получим самый простой теплоноситель почти бесплатно, а вот дистиллированная вода в нужных количествах ударит по карману. Но мы расскажем вам, как нормализовать воду для ее использования в качестве теплоносителя в системах отопления загородных домов;
Минимальное количество солей – чем меньше солей, тем меньше отложений на стенках труб и радиаторов. Например, дистиллированная вода славится отсутствием солевого содержимого, в то время как в обычной воде может содержаться гигантское количество невидимых невооруженным взглядом солевых соединений. В процессе нагрева в теплоносителе происходят химические реакции, в результате чего часть солей становится нерастворимой, выпадая в осадок в виде жуткого нароста;
Минимальная токсичность – очень важное свойство, так как некоторые теплоносители очень токсичны. Их не то что внутрь принимать опасно – опасны их пары и даже попадание на кожу. Типичным тому примером является недорогой этиленгликоль, ядовитый для человека. Альтернативой ему является пропиленгликоль, но он дороже;
Температурная стойкость – хороший теплоноситель для системы отопления загородного дома должен при любой температуре оставаться собой. Например, вода должна оставаться водой, а не превращаться в щелочь или какое-нибудь другое агрессивное вещество. Но если с водой уж точно ничего не случится, то органические соединения, к которым относятся глицерин, этиленгликоль и пропиленгликоль, при нагреве могут распадаться.
Самым важным параметром теплоносителя является его стоимость. Вода из-под крана, из ближайшей речки или колодца почти бесплатная или предельно дешевая, в то время как на дистиллированную придется разориться.
Идеальный теплоноситель для отопления не существует. Смотрите сами – вода при 0 градусов замерзает и расширяется, грозя разорвать систему отопления. От этого эффекта избавит этиленгликоль, но он ядовитый. Пропиленгликоль не отличается токсичностью, он безвреден, но дорог. Глицерин вроде и не очень дорогой, зато он разрушительно влияет на резиновые прокладки. Иными словами, везде есть какое-то «но». Вроде как под идеальный теплоноситель попадает вода, но из-за нее система отопления загородного дома может зарасти солевыми отложениями.
Солевой нарост в отопительной системе можно смыть, но это дорого или неэффективно, ведь иногда слой бывает настолько толстый, что бороться с ним бесполезно.
Основные виды антифризов и их свойства
Антифризы применяют для того, чтобы не разморозилась отопительная система, их основные виды – водные пропиленгликолевые и этиленгликолевые растворы, порог замерзания которых зависит от соотношения гликоля и воды.
Состав антифризов
Низкозамерзающие жидкости состоят из активного вещества (антифриз 60 – 65%) дистиллированный или деионизированной воды (около 30 – 35% от общего объема) и 3 – 4% специальных присадок (ингибиторов коррозии), которые поставляются крупными зарубежными химическими концернами (BASF). Иногда производитель поставляет на рынок дешевые низкозамерзающие жидкости, в состав которых входит диэтиленгликоль, обладающий низкой химической стабильностью и соответственно малым сроком службы.
Этиленгликолевый антифриз – когда стоит выбрать
На рынок поставляются две основные разновидности этиленгликолевой незамерзающей жидкости (красный цвет), температура кристаллизации которых составляет -30 и -65º С, несмотря на токсичность использовать его можно без сильных опасений в закрытых отопительных системах. Большой угрозы в закрытом контуре он здоровью детей и животных не представляет, в отличие от лекарственных препаратов и бытовой химии, находящихся дома в доступных местах.
Этиленгликоль вреден только при попадании внутрь организма (детей может привлечь его сладкий вкус), долгое вдыхание его паров вызывает кратковременное расстройство здоровья, при попадании на кожу рук в случае ликвидации протечки или прорыва трубопровода нужно будет их просто промыть водой.
Рис. 9 Сравнение температуры замерзания антифризов
Пропиленгликолевый антифриз когда стоит выбрать
Положительные качества пропиленгликоля – малый коэффициент теплового расширения и абсолютная безвредность для человека (он является пищевой добавкой), поэтому использовать его можно в контурах с открытыми расширительными баками. На рынок поставляется пропиленгликолевый состав зеленого цвета (в название часто добавляют ЭКО) с температурой замерзания до -30º С, для получения стандартной температуры замерзания в пределах 20 градусов его следует разбавить водой приблизительно на 40%. К недостаткам относят низкую теплопроводность (на 30% меньше, чем у воды), поэтому при использовании низкотемпературной жидкости производительность насоса придется повышать.
Триэтиленгликолевый антифриз – когда стоит выбрать
Основное отличие триэтиленгликоля от других теплоносителей – способность выдерживать рабочую температуру до 170 – 180º С, и высокая вязкость (в 2 раза больше этиленгликоля), что делает проблематичным его использование в качестве антифриза в высоких концентрациях. Триэтиленгликоль используют в качестве добавок в смеси с другими незамерзающими жидкостями в антифризных составах для повышения верхнего температурного порога.
