Принцип работы
Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.
Схема работы прибора по пунктам:
- носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
- затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
- во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
- газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
- горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
- завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.
Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.
Устройство системы
Несложный по конструкции самодельный теплообменник послужит для отопления дома
Принцип действия самодельного теплообменника состоит в том, что печь передает ему энергию от сгорания дров или угля, а нагревшаяся вода расходится по трубам во все комнаты. Такой способ отопления позволяет обитателям дома наслаждаться равномерным распределением тепла. Кроме того, все помещения прогреваются гораздо быстрее, а расходы на приобретение топлива снижаются.
Усовершенствовать печное отопление частного дома можно двумя способами:
- построить печь «с нуля» под конкретный размер теплообменника;
- установить в существующую печь самодельный теплообменник, изготовленный по размерам топки.
Схема кирпичной печи с теплообменником
Изготовив теплообменник для отопления своими руками, домовладелец может быть уверенным, что его печь с водяным контуром станет действовать не хуже настоящего твердотопливного котла. Отличие будет только в том, что у печки расположение входного отверстия теплообменника получится немного выше над полом, чем у заводских котлов. Это довольно существенная разница, которая может влиять на скорость естественной циркуляции теплоносителя.

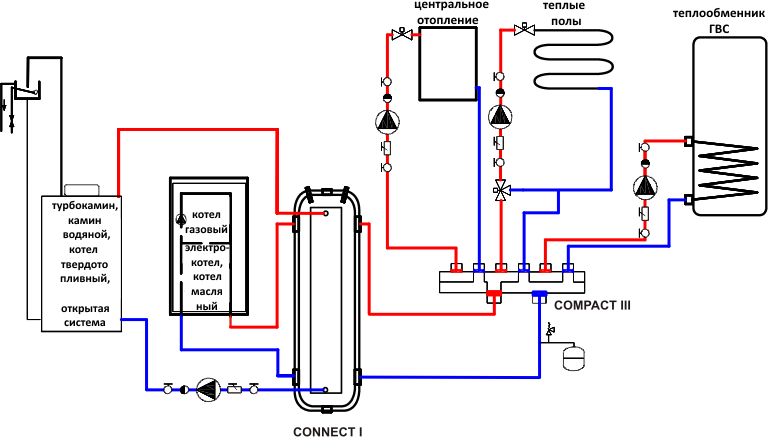

Подключение теплообменника к системе отопления нужно сделать таким образом, чтобы труба поступления холодной воды (обратка) была расположена как можно ниже.
Так же, как в обычной системе отопления, в верхней точке трубопроводов нужно вмонтировать расширительный бачок. Он будет компенсировать изменение объема нагретой воды и выпускать из системы пузырьки воздуха. Если отопление через теплообменник с естественной циркуляцией окажется недостаточным для обогрева большого коттеджа, придется установить в систему циркуляционный насос.
5 Возведение своими руками
Для начала подготавливается проект, после чего делается согласно чертежам теплообменник, который должен в последующем монтироваться в печку. Собственно и печка возводится по его габаритам.
При проектировании нужно подумать, каким образом устройство будет располагаться в комнате. Место должно быть удобным для пользования и общедоступным.
После того как фундамент установлен, готовится кирпич для кладки. Он должен быть огнеупорным, без каких-либо сколов, повреждений и трещин. Также нужно предусмотреть в проекте месторасположение поддувала и камеры сгорания, дымоотвода, варочной поверхности. Последнюю можно и не монтировать, всё зависит от предпочтений хозяев дома.
Постройка происходит в определённой очерёдности:
- 1. Для начала подготавливается раствор. Он состоит из воды, глины и песка. Такую смесь можно уже в готовом виде приобрести в специализированных магазинах, но опытные мастера делают её самостоятельно.
- 2. Фундамент изолируется слоем плёнки или рубероида.
- 3. Поверх укладывается равномерный слой раствора и кладутся первые ряды кирпича.
- 4. Обустраивается топка и зольник. Точность кладки нужно проверить с помощью строительного уровня.
- 5. Дальше фиксируется дверка и делается свод. Также монтируется дымоход. Для стен дымохода нужно использовать полукруглые кирпичи.
- 6. На завершающем этапе происходит монтаж водяного контура. Подсоединяются трубы и батареи, ёмкость для теплового обмена. После этого заливается жидкость. Можно использовать обычную воду или подготовленные растворы.
Также при желании можно сделать декоративную отделку печи. Экономичное устройство печки можно сделать и самостоятельно. Такое устройство долговечное, имеет высокий коэффициент полезного действия, поэтому дом получит установку, независимую от централизованного отопления.
Какие бывают теплообменники
В зависимости от того, какой теплоноситель используется в данной цепи, различают:
- Воздушный;
- Водяной.
Водяные намного эффективней, учитывая, что коэффициент теплопередачи выше.
Водяной теплообменник с баком
В том случае, когда речь идет об установке теплообменника на трубу дымохода в баню или дом, и она выводится наружу, то стоит выбирать первый тип – воздушный. Потому как монтаж полноценной системы с водяной теплопередачей, будет сопровождаться определенными трудностями в конструктивных решениях. Воздушный теплообменник на дымоход идеальное решение для самостоятельной установки, серьезных навыков от вас не потребуется.
Учитывая характер работы, использовать лучше материалы из медной трубки для отопления. Можно установить полноценный змеевик на дымоход, в таком случае теплообменник на дымоход самостоятельно, своими руками удастся сделать в кратчайшие сроки, без дополнительной пайки или сварки трубы.

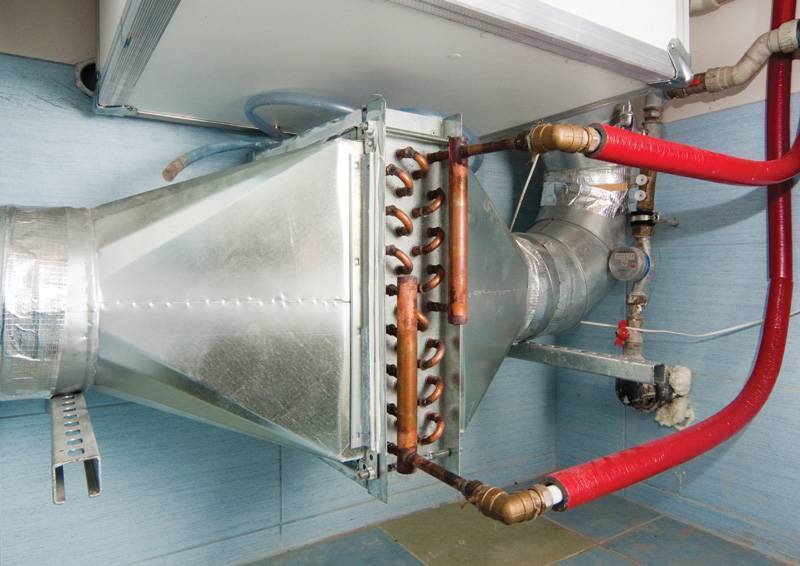

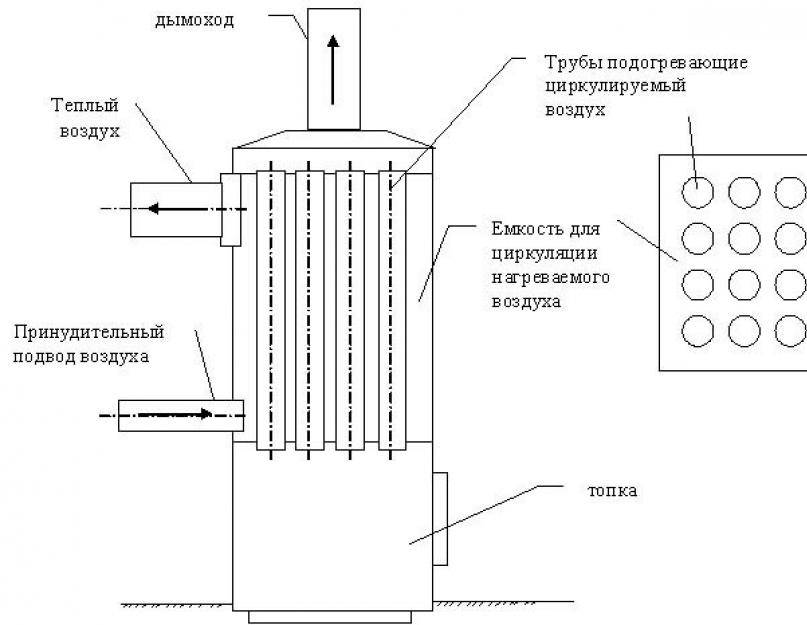

Воздушный теплообменник
Кстати, если вы планируете использовать эту энергию не для отопления дома, а в качестве бойлера, то есть использовать воду для мытья посуды, купания и прочие, то лучше установить для бани, сауны бак накопительный.
Типы рекуперативных теплообменников
Большим спросом на сегодня пользуются рекуперативные теплообменные устройства. Соглас но конструкционному исполнению выделяют следующие виды представленных агрегатов:
Кожухотрубный
Это устройство, представляющее собой пучки труб, приваренные к кожуху и прикрепленные к трубным решеткам при помощи болтов. Движение первого носителя тепла в межтрубном пространстве осуществляется через присутствующие на корпусе штуцера. Другой теплоноситель течет по трубам. На корпусе или крышке представленных устройств присутствуют перегородки. В целях повышения отдачи тепла трубы подвергают процессу оребрения методом накатки или навивки ленты.
Погруженный
Его конструкция предполагает погружение одного теплоносителя в емкость с другим. Такие устройства характеризуются дешевизной и простотой.
Движение воды в межтрубном пространстве происходит с малой скоростью, результатом чего становится малая теплоотдача.
Теплообменные устройства типа «труба в трубе»
Состоит из нескольких звеньев, расположенных друг над другом и соединенных между собой. Каждое звено представляет собой конструкцию из вставленных друг в друга труб, между которыми и происходит теплообмен. Их целесообразно эксплуатировать при высоких показателях давления и небольших расходах воды в системе.
Выбираете алюминиевые радиаторы для дома? Узнайте подробнее о технических характеристиках алюминиевых радиаторов отопления.
Как выбрать тепловой насос вы можете узнать тут
Электрические котлы отопления
Оросительный
Состоит из нескольких рядов труб, расположенных одна над другой, по наружной поверхности которых тонкой пленкой стекает охлаждающая их вода
Его активно применяют в холодильных установках, так как они выступают в роли конденсаторов.
Графитовый
Конструкция теплообменного устройства предполагает наличие блоков из графита, уплотненных между собой при помощи прокладок из резины и
зафиксированных крышками. Графит считается прекрасным проводником тепловой энергии. Для устранения пористости происходит его обработка специальными составами.
Используется для химически агрессивных жидкостей.
Пластинчатый
Это устройство изготовлено из пластин, поверхность которых отштампована специальным методом. Результатом такой работы становится образование каналов, по которым движется теплоноситель. Между собой пластины уплотнены. Процесс изготовления такого устройства отличается своей простотой, его легко чистить, он обладает высокой теплоотдачей. Минус – не выдерживает высокое давление.
Пластинчато-ребристый
Состоит из системы разделительных пластин, между которыми находятся ребристые поверхности — насадки, присоединенные к пластинам методом пайки в вакууме.
Предназначены для теплообмена между неагрессивными жидкими и газообразными средами в интервале температур от плюс 200 °C до минус 270 °C.
Обладает малым весом и размерами, высокой прочностью и жесткостью.
Оребренно-пластинчатый
Его конструкция предполагает наличие оребренных панелей маленькой толщины, производство которых происходит при помощи высокочастотной сварки. Благодаря такой конструкции и применяемым материалам удается достичь высокого температурного режима теплоносителя, малого гидравлического давления, высокого КПД, продолжительного срока эксплуатации, низкой стоимости.
Целесообразно его использовать при утилизации тепла газов.
Спиральный
Оснащен двумя каналами, которые навиты в форме спирали около основной разделительной перегородки. Их цель – нагрев и охлаждения жидкостей, обладающих высоким показателем вязкости.
Плюсы и минусы самодельного оборудования
Тепловой насос представляет собой устройство, которое не производит тепло, а перемещает его с одного места в другое, повышая при этом температуру за счет компрессии. Этот процесс протекает по принципу цикла Карно, который заключается в движении рабочего тела (хладагента) по замкнутой системе. При смене его состояние с жидкого на газообразное и наоборот происходит выделение или поглощение большого количества энергии. Этот принцип используют в конструкциях холодильников, но механизм действия теплового насоса заключается в поглощении тепла снаружи и передаче его помещению.
Этапы цикла Карно:
- жидкий фреон по трубке поступает в испаритель;
- взаимодействуя с теплоносителем, которым выступают вода, воздух или грунт, хладагент испаряется, принимая газообразное состояние;
- рабочее тело проходит через компрессор, сжимается под давлением, что способствует повышению его температуры
- далее поступает в конденсатор, который выступает теплообменником;
- отдает полученное тепло теплоносителю и вновь принимает форму жидкости;
- в таком виде фреон поступает в расширительный клапан, где при низком давлении вновь движется к испарителю.
Устройство промышленного производства дорогое, срок окупаемости составляет в среднем 5-7 лет. Популярность теплового насоса из старого холодильника обусловлена минимальными материальными вложениями на изготовление агрегата и возможностью экономии энергозатрат при его работе.
Дополнительно выделяют следующие плюсы использования самодельного оборудования:
- отсутствие шума, посторонних запахов;
- не требуется установка вспомогательных конструкций, дымохода;
- работа оборудования не наносит вред окружающей среде, так как не предполагает выброс в атмосферу продуктов сгорания;
- возможность установки системы в удобном месте;
- многофункциональность. Зимой устройство используют как обогреватель, а летом в качестве кондиционера;
- безопасность. Эксплуатация не предполагает использование топлива, а максимальная температура узлов агрегата не превышает 90 0С;
- долговечность, надежность. Срок службы агрегата при использовании качественных комплектующих составляет 30 и более лет.
Основным минусом самодельных устройств является их малая производительность, поэтому их чаще используют как дополнительный вариант отопления отдельных комнат в доме. Собирать подобную систему рекомендуют в помещениях с хорошей теплоизоляцией и уровнем теплопотерь не более 100 Вт/м2.
Принцип работы
Без медного теплообменника не обходится ни одна отопительная система котлов. Принцип работы прост. Вода начинает циркулировать по змеевикам в трубах, нагревается, течет в трубопровод системы, в радиаторы, из которых возвращается назад, в уже остывшем виде.
В частных домах теплообменник устанавливают в целях превращения печки в водонагревательный котел
При самодельном устройстве важно учитывать размер и форму, чтобы обменник сочетался с габаритами камеры печки
К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому.
Виды регистров
Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

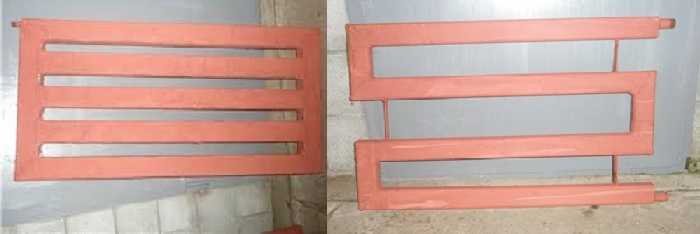

Типы регистров из гладких труб
В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).
Это змеевидный регистр отопления
Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.
Регистры из квадратных труб
Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.
Регистр с пластинами будет иметь теплоотдачу намного выше
Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах ), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.
Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.
Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления
Классификация печей-каминов
На современном рынке представлено огромное количество самых разных моделей печей-каминов. Все эти конструкции – это печи со встроенным теплообменником, поэтому для выбора подходящего варианта используются другие параметры, например, тип используемого топлива или номинальная мощность.Самые популярные печи-камины:
- Печи-камины «Викинг» . Одни из наиболее эффективных типов печей. Обладают потрясающей скоростью прогрева помещения, вне зависимости от его габаритов. В качестве топлива используются дрова или бурый уголь. Единственный недостаток: «Викинги» отказываются работать с каменным углем.
- Печи-камины на пеллетах . Как следует из названия, эти печи «питаются» не привычными дровами или углем, а пеллетами. Пеллет – это вид топлива, который отличается экологической чистотой и выпускается в гранулах. Изготавливается из отходов деревообрабатывающей промышленности методом прессовки. Такое топливо не представляет никакой опасности для окружающей среды и обходится очень дешево, чем и обуславливается его высокая популярность. Кроме того, пеллеты не будут чадить в доме, поэтому к их плюсам можно отнести и повышенный комфорт.
- Печи-камины «Кедди» . Конструкция шведского происхождения, выпускается в двух вариантах: угловом и пристенном. Печки обладают рядом преимуществ по сравнению с аналогами: во-первых, их дизайн значительно превосходит другие конструкции. Во-вторых, «Кедди» обладают небольшим весом, поэтому им не нужен фундамент, да и процесс установки будет значительно упрощен. Подключение к дымоходу и система каналов тоже довольно просты, потому-то эти системы так популярны.
- Варочная печь с камином . Основной отличительной особенностью этих конструкций является функциональность. Такие печки отлично подходят для готовки, греют дом и при этом приятно выглядят. Свою популярность эти комбинированные печки заслужили именно за эти качества, которые позволяют реализовать широкий круг задач и при этом мысленно вернуться в прошлое, когда открытый огонь был основным способом готовки и обогрева.
- Печи-камины «Байкал» . Этот вариант чаще всего используется в загородных домах. Данная модель крайне эффективна, а при необходимости более точного выбора можно рассмотреть весь модельный ряд. Используемое топливо – дрова. Основная характеристика таких печей – невероятно долгая сохранность тепла даже при давно потухшем огне.
Заключение В данной статье были рассмотрены виды теплообменников и их классификация. Теперь изготовить теплообменник для печи своими руками не будет составлять особых проблем
Для большей наглядности можно обратить внимание на фото, где показаны теплообменники и особенности их производства
Вспененный полиэтилен
Фольгированный вспененный полиэтилен Это гибкий утеплитель, который производится в форме труб различных размеров, с разрезом посередине (это сделано для удобства монтажа).
При утеплении трубопровода этим материалом, куски утеплителя накладываются на трубы по всей длине, и стягиваются строительным скотчем. Места стыков или соединения труб нужно закрыть утеплителем более толстого диаметра. Поэтому перед началом работ нужно примерно рассчитать необходимое количество утеплителя разных размеров.
Утеплитель такой марки очень удобен, его можно легко разрезать, а оставшиеся куски использовать в другом месте, составив из нескольких отрезков одну длинную часть.
Теплообменник для зимней палатки своими руками
Сделать теплообменник для палатки своими руками не составит особого труда. Затраты на металл будут минимальными, самоделка окажется более выгодной, чем ее заводские аналоги. При изготовлении самоделки не требуется какая-то фантастическая точность в соблюдении габаритов – это не двухконтурный котел, а простейший самодельный теплообменник в палатку для отдыха и рыбалки в холодных зимних условиях.
Делать теплообменник для зимней палатки лучше всего из нержавеющей стали и алюминиевых трубок. Если нет ни того, ни другого, найдите любую тонкостенную металлическую трубу диаметром около 20 мм и листовое железо толщиной 1 мм. Также вам потребуется сварочный аппарат и дрель со сверлом по металлу подходящего диаметра. Сборка не займет у вас много времени, с монтажом можно справиться буквально за день.
Все размеры носят скорее рекомендательный характер, вы вполне можете что-то изменить специально для ваших нужд.
Подготовка теплообменных труб
Первая наша задача – соорудить непосредственно сам теплообменник по образу и подобию его жаротрубнного собрата. Для этого необходимо взять два прямоугольных отреза листового металла и наметить в нем отверстия под теплообменные трубки. Рекомендуем сделать три ряда в шахматном порядке – пять трубочек в верхнем и нижнем рядах, четыре трубки в среднем ряду. Самая сложная задача заключается в том, чтобы приварить трубки с двух сторон к двум листам металла.
Сборка корпуса
Далее собираем корпус из еще четырех отрезков. В верхней части делаем отверстие под дымоход. Его необходимо продумать так, чтобы дымоход легко снимался. Привариваем верхнюю крышку к нашему теплообменнику, по бокам привариваем боковые крышки. Пробовать обогревать зимнюю палатку еще рано – нужно сделать ножки.
Лучше всего, если ножки будут складными, но можно обойтись и без этого. Сделайте их из тонких металлических стержней (проволоки), отмеряя их длину не забудьте учесть высоту используемой плитки/горелки. Соответственно, нижняя часть нашего теплообменника для зимней палатки несплошная – здесь располагается вырез, в котором виднеются внутренние трубки. Именно через этот вырез пламя и жар будут проникать внутрь нашего агрегата.
Работа с электрической частью
Для работы теплообменника для зимней палатки потребуется хороший вентилятор. Мы рекомендуем взять производительный кулер диаметром 120 мм от стационарного компьютера. Такие кулеры обладают хорошей пропускной способностью и минимальным уровнем шума. Привариваем к задней части нашего теплообменника подходящий крепеж, прикручиваем вентилятор, припаиваем длинные проводники для подключения к аккумулятору (подойдет ШВВП 2х0,75).
Теперь все готово для запуска теплообменника. Размещаем его в зимней палатке, подсоединяем дымоход и выводим его наружу, снизу размещаем печку/горелку. Подключаем газовый баллон, поджигаем газ, включаем кулер и ждем разогрева. Пока не обгорит металл, возможен неприятный запах. Через 10-15 минут наш агрегат выйдет на рабочий режим – отрегулируйте температуру воздуха путем регулировки печки/горелки.
Как изготовить самодельный теплообменник
Регистр из нескольких труб
Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.
Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.
Материалы для изготовления
Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи
Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.
Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.
Если предполагается топить печь углём, лучше установить теплообменник из чугуна. Этот металл более крепкий, и стенки устройства долго не будут прогорать.
Расчет мощности теплообменника
Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.
При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.
Можно взять для примера какую-либо известную модель котла и в соответствии с его параметрами изготовить свой самодельный теплообменник.
Особенности конструкции
Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.
При изготовлении теплообменника своими руками нужно соблюдать несколько условий:
- ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
- толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
- зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.
Особенности монтажа
Теплообменник устанавливают внутрь печи в процессе ее кладки
Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.
- На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
- При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
- После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.
Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:
До сих пор мы говорили только о теплообменниках в системе водяного отопления
Обратим внимание и на другие сферы их применения
Пластинчатые теплообменники
В независимых системах отопления в основном применяют оборудование пластинчатого типа. Чаще выбирают паяный вариант или разборный, чтобы можно было нарастить мощность.
Конструкции
Основа конструкции — пластины, перфорированные штамповкой для увеличения площади теплообмена и формирования каналов, по которым движется рабочая среда. Пластины плотно прижаты друг к другу, их зажимают между двух металлических плит, которые соединяют с помощью направляющих и винтовых шпилек. На одной стороне каждой пластины есть пазы, куда вставляют резиновые прокладки для герметичности.
Одна из плит стационарна, вторая подвижна — ее можно снимать, чтобы увеличить или уменьшить количество пластин. При сборке сначала закрепляют направляющие на штативе и неподвижной плите. На них нанизывают пластины, и подвижная плита стягивается с неподвижной болтами.
На торцевой неподвижной плите и каждой пластине есть по четыре отверстия для подведения и отведения теплоносителя и теплоприемника. Пространство между соседними пластинами поочередно заполняется холодной и горячей средами, а уплотнители обеспечивают герметичность конструкции.
Каждое устройство оснащают фильтром. Он сдерживает крупные частицы примесей, мелкий мусор. Прибор самоочищается за счет турбулентных потоков, но на пластинах откладывается накипь, осадки примесей воды. Периодически фильтр и пластины нужно промывать чистящими растворами. Можно понять, что такое время пришло по перепадам давления в теплообменнике и снижению его работоспособности.
Пластины изготавливают из нержавеющей стали, меди, латуни (используют при высоком давлении в системе), графита, титана, сплава алюминия и кремния. Толщина пластин составляет от 0,4 до 1 мм. Выбор материала зависит от условий работы и от среды, которой будет заполнено устройство. Чаще всего это вода, но также используют масло, антифриз.
Преимущества
Пластинчатые аппараты обладают высокой производительностью, их можно подбирать по размерам и материалам изготовления в зависимости от задач. Они могут выполнять разные функции, например: нагревательного элемента, охлаждающей части системы, автоматического включателя или выключателя давления.
Каждый подвид обладает своими плюсами:
Разборные приборы просты в установке и использовании: их можно разобрать, почистить и собрать обратно. Площадь теплообмена такого теплообменника равна сумме площади пластин. Поэтому есть возможность регулировать производительность, изменяя количество пластин, если нужно увеличить или уменьшить площадь отопления.Также разборные конструкции имеют длительный срок службы и пригодны для ремонта — отдельные пластины заменяют на новые. Но они не подходят для работы с химически агрессивными средами и требуют регулярной смены прокладок.
-
Паяные устройства имеют более прочную конструкцию, редко требуют ремонта и выдерживают работу с щелочами и кислотами. Благодаря этому их часто применяют в химической промышленности.
Сварные теплообменники предназначены для использования в технических процессах с экстремально высокими температурами и давлением, с агрессивными веществами. Работают с высокотемпературным паром, газами, жидкостями и их смесями. Материал пластин — нержавеющая сталь, титан, никелевые сплавы. Эти аппараты отличает высокая эффективность и небольшие размеры, им нужно минимальное обслуживание.
Благодаря рифленой поверхности контуров этот вид теплообменников имеет максимальное прилегание и циркуляцию рабочих сред. Разделяющие среды пластины тоньше по сравнению с другими материалами. Это увеличивает скорость передачи энергии, снижает тепловые потери и обеспечивает высокий коэффициент теплообмена.
Виды ТО
Схема и принцип работы рекуперативного теплообменника По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.
По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.
По конструкции теплообменники бывают нескольких видов.
Разборные
Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.
Пластинчатые
Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель Отличаются методом соединения внутренних пластин:
- В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
- В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
- В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.
Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.
Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.
Кожухотрубные
Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.
Как сделать бустер для промывки теплообменника
Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.
Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.
Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия
Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя
Виды теплообменников
Теплообменники в зависимости от своего назначения бывают охладительными и нагревательными:
- Охладительное устройство контактирует с жидкостью или холодным газом, остужая при этом горячий теплоноситель.
- Нагревательное устройство с разогретым газом, или жидкостью отдает тепло циркулирующим потокам холодной жидкости, газа, происходит обмен.
Конструктивно теплообменники бывают:
- поверхностными, при контактах сред через промежуточную поверхность;
- регенеративными, при подаче к насадке то холодной, то горячей воды за счет нагревания и охлаждения регулируется и поддерживается температурный режим;
- смесительными, подача сред из одной в другую путем их смешивания.
Поверхностные теплообменники могут иметь разную форму, бывают:
- пластинчатыми, состоящими из множества пластин с проходящей жидкостью через их лабиринты;
- в виде змеевиков, тонких трубок, закрученных в спираль;
- труба в трубе, состоящих из двух трубок разных по диаметру и размещенных одна в другой.
