Расчет потребляемой мощности системы отопления

Отопление загородного дома электричеством

Для подобного расчета, при отоплении электричеством, помимо основных параметров введите цену тарифа за электроэнергию. Это облегчит расчет при постоянно меняющихся тарифах.

Калькулятор расхода газа

Калькулятор расхода газа поможет определить примерное количество газа, природного или пропан-бутана, необходимого для обогрева всей площади помещений, при изменении температур (температуры берутся в соответствии с нормами). При расчете отопления природным газом, цена уже внесена в таблицу, изменить не получится.

Достоинства:

  • автоматический процесс вычислений;
  • простота и удобство использования;
  • работает онлайн;
  • мгновенный результат;
  • выбор необходимых элементов для обогрева (трубы, радиаторы, котлы).

Недостатки:

  • неточность (дает приблизительный результат);
  • большое влияние на результат температурного режима (вычисления делаются на основе нормативных данных по температуре в определенных районах, которая отличается от реальной на несколько градусов).

После предварительного вычисления на калькуляторе, закажите выезд профессионалов для детального рассмотрения отапливаемого помещения, точного определения стоимости обогрева и необходимых комплектующих узлов для бесперебойной работы оборудования.

При вычислении показателя учитывайте коридоры и помещения, в которых не будут установлены приборы обогрева, но также нуждающиеся в отоплении (коридор; кладовая; прихожая).

Расчет тепловой мощности котла

Тепловая мощность котла или нескольких котлов (работающих совместно) подбирается с учётом всех возможных потерь тепла обогреваемого здания.

Мощность котла (в грубом варианте) состоит из следующих составляющих:

  • Тепловая мощность требуемая на полную компенсацию максимальных теплопотерь здания;
  • Мощность на обогрев помещения в которой расположена котельная установка.
  • Если котельная расположена в отдельно стоящем здании то к общей мощности котельной установки добавляется требуемая мощность на компенсацию теплопотерь в трубопроводах которые расположены между отапливаемым зданием и помещением котельной.
  • Если в функции котельной установки входит приготовление горячей воды то к общей требуемой мощности добавляется тепловая нагрузка требуемая на нагрев воды для системы ГВС. При этом, на сегодняшний день, при применении современных изоляционных материалов в строительстве домов иногда делает эту тепловую нагрузку преобладающей, по сравнению с тепловой нагрузкой требуемую на другие нужды.
  • Требуемая тепловая мощность на другие потребители (вентиляция, подогрев бассейна, подогрев наружных площадок и тд.)

Требуемая тепловая мощность на обогрев здания, помещения котельной и теплопотерь наружных трубопроводов определяется на основании теплового расчёта (расчёт теплопотерь) и является основной для выбора мощности системы отопления.

При обеспечении тепловой тепловой энергией контура приготовления горячей воды следует учесть все факторы влияющие на нормальный режим обеспечения горячей водой потребителей для получения наиболее надёжного, эффективного и экономичного варианта. Это может быть режим водопотребления, конструктивные особенности водонагревателя и котельной установки, требуемые объёмы горячей воды и тд. Например в частном домостроении в связи с малыми объёмами потребления горячей воды часто применяют переменный режим работы котельной установки между отоплением помещений и приготовлением горячей воды. Что позволяет существенно снизить мощность котлов а следовательно и затраты на оборудование и последующую эксплуатацию системы отопления.

При наличии в системе отопления дополнительных контуров их теплопотребление учитывается надбавкой к отопительной мощности в размере максимального значения теплопотребления каждого контура. Тепловая мощность на приготовления горячей воды в зданиях с значительным потреблением горячей воды (бани, сауны, парикмахерские и тд.) обязательно включается как дополнительная тепловая нагрузка.

При выборе тепловой мощности котельной установки с атмосферными горелками следует учитывать сезонные колебания давления газа. При снижении давления газа мощность газового котла резко падает. Желательно при выборе тепловой мощности газового котла учесть полутора кратное превышение паспортной мощности котла. При этом рекомендуют, для предотвращения преждевременного выхода из строя котла постоянно работающего с максимальной тепловой нагрузкой, в любом случае предусматривать при выборе 30% запас.

При применении в системе проточных водонагревателей значительных объёмов приготовления горячей воды мощность котельной установки не может быть меньше мощности потребляемой водонагревателем при максимальном водопотреблении горячей воды. Если мощность требуемая на отопление превышает теплопотребление проточного водонагревателя то достаточно пятидесяти процентной надбавки от мощности требуемой для приготовления горячей воды.

В случае применения котельных установок с переменным режимом обеспечения теплопотребления контура ГВС и отопления (двухконтурный котел) следует учесть что производительность по ГВС установки обычно указывается из расчёта что на приготовление горячей воды используется вся мощность установки. При этом на время приготовления горячей воды отключается теплоснабжение требуемое на нужды системы отпления. При незначительном водопотреблении горячей воды этот фактор не сильно сказывается на климатических условиях в отапливаемых помещениях за счёт тепловой инерции конструкций здания. Но при значительных превышениях этого условия лучше предусмотреть как минимум двух кратное превышение мощности установки. Окончательный вариант следует принять при точном тепловом расчёте и подробном анализе особенностей эксплуатации инженерных систем здания.

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

  • Площадь стен – 280 м². В нее включены окна – 40 м² ;
  • Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
  • Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
  • Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
  • Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

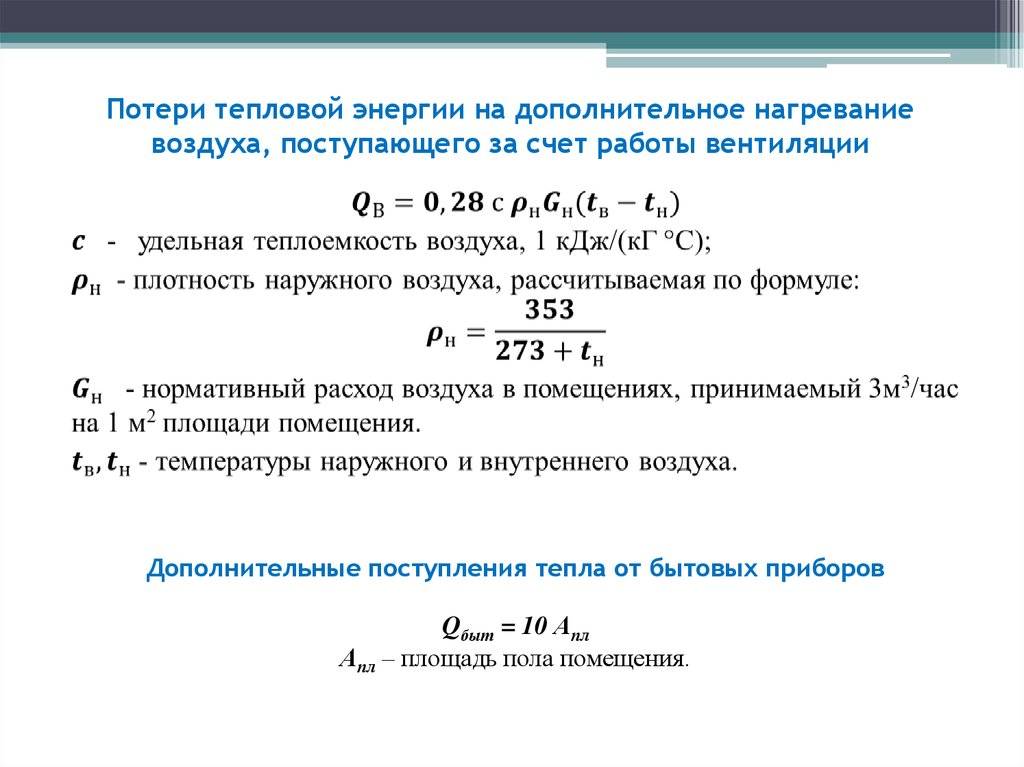

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Проблемы энергетики и охрана окружающей среды

Тепловые двигатели широко применяются на транспорте и в энергетике (тепловые и атомные электростанции). Использование тепловых двигателей сильно влияет на состояние биосферы Земли. Можно выделить следующие вредные факторы:

  • при сжигании топлива используется кислород из атмосферы, что приводит к снижению содержания кислорода в воздухе;
  • при сгорании топлива в атмосферу выделяется углекислый газ. Концентрация углекислого газа в атмосфере повышается. Это изменяет прозрачность атмосферы, так как молекулы углекислого газа поглощают инфракрасное излучение, что ведет к повышению температуры (парниковый эффект);
  • при сжигании угля в атмосферу поступают азотные, серные соединения и соединения свинца, вредные для здоровья человека.

Решение проблемы охраны окружающей среды от вредного воздействия предприятий тепловой энергетики требует комплексного подхода. Массовыми загрязнителями при работе тепловых электростанций являются летучая зола, диоксид серы и оксиды азота. Методы сокращения выбросов зависят от свойств топлива и условия его сжижения. Предотвращение загрязнения летучей золой достигается очисткой всего объема продуктов сгорания твердого топлива в высокоэффективных золоуловителях. Сокращение выбросов оксидов азота с продуктами сгорания топлива на тепловых электростанциях, а также в парогазовых и газотурбинных установках обеспечивается, главным образом, технологией сжигания топлива. Уменьшение выброса диоксида серы может быть достигнуто различными методами облагораживания и переработки топлива вне тепловых электростанций либо непосредственно на тепловых электростанциях, а также очисткой дымовых газов.

Контроль за выбросом вредных веществ электростанций осуществляется специальными приборами.

В ряде случаев достаточно эффективным решением вопросов очистки выбросов в атмосферу остается сооружение фильтров-уловителей и дымовых труб. У дымовой трубы два назначения: первое — создавать тягу и тем самым заставлять воздух — обязательный участник процесса горения — в нужном количестве и с должной скоростью входить в топку; второе — отводить продукты горения (вредные газы и имеющиеся в дыме твердые частицы) в верхние слои атмосферы. Благодаря непрерывному турбулентному движению вредные газы и твердые частицы уносятся далеко от источника их возникновения и рассеиваются.

Для рассеивания сернистого ангидрида, содержащегося в дымовых трубах тепловых электростанций, сооружаются дымовые трубы высотой 180, 250 и 320 м. Тепловые электростанции России, работающие на твердом топливе, за год выбрасывают в отвалы около 100 млн т золы и шлаков. Зола и шлаки занимают большие площади земель, неблагоприятно влияют на окружающую среду.

Более половины всех загрязнений создает транспорт. Один из путей решения проблемы защиты окружающей среды заключается в переходе на дизельные двигатели, электродвигатели, повышение КПД.

Алгоритм решения задач раздела «Термодинамика»:

  • выделить систему тел и определить ее тип (замкнутая, адиабатически замкнутая, замкнутая в механическом смысле, незамкнутая);
  • выяснить, как изменяются параметры состояния ​\( (p,V,T) \)​ и внутренняя энергия каждого тела системы при переходе из одного состояния в другое;
  • записать уравнения, связывающие параметры двух состояний системы, формулы для расчета изменения внутренней энергии каждого тела системы при переходе из одного состояния в другое;
  • определить изменение механической энергии системы и работу внешних сил по изменению ее объема;
  • записать формулу первого закона термодинамики или закона сохранения и превращения энергии;
  • решить систему уравнений относительно искомой величины;
  • проверить решение.

Основные формулы раздела «Термодинамика»

Когда нужно расставить все точки над “i”

Но возникает вполне резонный вопрос. «А как посчитать то, что невидимо и способно улетучится вмиг, буквально в форточку». Отчаиваться от этой борьбы с воздухом не стоит, оказывается, существуют вполне внятные математические расчёты полученных калорий на отопление.

Более того, все эти расчёты скрыты в официальных документах государственных коммунальных организаций. Как обычно в этих учреждениях, документов таких несколько, но основным является так и называемый «Правила учета тепловой энергии и теплоносителя». Именно он и поможет решить вопрос – как рассчитать гкал на отопление.

Собственно задача может решиться совсем просто и не понадобятся никакие расчёты, если у вас стоит счётчик не просто воды, а именно горячей воды. В показания подобного счётчика уже «забиты» данные по полученному теплу. Снимая показания, вы умножаете его на стоимостной тариф и получаете результат.

Основная формула

Ситуация усложняется, если такого счётчика у вас нет. Тогда придётся руководствоваться следующей формулой :

  • Q — количество тепловой энергии;
  • V – объём расхода горячей воды в кубических метрах или тоннах;
  • T1 — температура горячей воды в градусах Цельсия. Точнее в формуле использовать температуру, но приведённую к соответствующему давлению, так называемую, «энтальгию». Но за неимением лучшего — соответствующего датчика, используем просто температуру, которая близка к энтальгии. Профессиональные узлы учёта тепла способны вычислять именно энтальгию. Часто эта температура не доступна для измерения, поэтому руководствуются константой «от ЖЭКА», которая может быть различна, но обычно составляет 60-65 градусов;
  • T2 — температура холодной воды в градусах Цельсия. Данная температура берётся в трубопроводе холодной воды системы отопления. У потребителей нет, как правило, доступа к этому трубопроводу, поэтому принято брать постоянные рекомендуемые величины в зависимости от отопительного сезона. в сезон – 5 градусов; вне сезона – 15;
  • Коэффциент “1000” позволяет избавиться от 10-разрядых чисел и получить данные в гигакалориях (а не просто в калориях).

Как следует из формулы, удобнее использовать закрытую систему отопления, в которую однажды заливается необходимый объём воды и в будущем её поступления не происходит. Но в этом случае вам запрещено пользоваться горячей водой из системы.

Новейшие разработки в области радиаторов в какой-то степени, может, и позволят вам сохранить тепло, но желание всё-таки всё посчитать не отпадёт все равно

Использование закрытой системы заставляет слегка усовершенствовать приведенную формулу, которая уже принимает вид :

Q = ( ( V1 * ( T1 – T ) ) — ( V2 * ( T2 – T ) ) ) / 1000

  • V1 – расход теплоносителя в подающем трубопроводе, причём независимо от того, служит ли теплоносителем вода или пар;
  • V2 — расход теплоносителя в обратном трубопроводе;
  • T1 — температура теплоносителя на входе, в подающем трубопроводе;
  • T2 — температура теплоносителя на выходе, в обратном трубопроводе;
  • T — температура холодной воды.

Таким образом, формула состоит из разности двух сомножителей – первый выдает значение поступившего тепла в калориях, второй – значение тепла на выходе.

Полезный совет! Как видите, математики не много, но вычисления всё-таки проводить приходится. Вы, конечно, тут же можете броситься к своему калькулятору на мобильнике. Но советует вам создать несложные формулы в одной из самых известных компьютерных офисных программ – так называемом, табличном процессоре Microsoft Excel. входящим в пакет Microsoft Office. В Excel вы не только сможете всё быстро подсчитать, но и «поиграть» с исходными данными, смоделировать различные ситуации. Более того, Excel поможет вам с построением графиков получения – расхода тепла, а это «неубиенная» карта при будущем возможном разговоре с государственными органами.

Для чего нужен тепловой расчет?

Как умудрялись обходиться без тепловых расчётов строители прошлого? Сохранившиеся купеческие дома показывают, что всё делалось просто с запасом: окна поменьше, стены – потолще. Получалось тепло, но экономически не выгодно.

Теплотехнический расчёт позволяет строить наиболее оптимально. Материалов берётся ни больше – ни меньше, а ровно столько, сколько нужно. Сокращаются габариты строения и расходы на его возведение.

Вычисление точки росы позволяет строить так, чтобы материалы не портились как можно дольше.

Для определения необходимой мощности котла также не обойтись без расчётов. Суммарная мощность его складывается из затрат энергии на обогрев комнат, нагрев горячей воды для хозяйственных нужд, и способности перекрывать теплопотери от вентиляции и кондиционирования. Прибавляется запас мощности, на время пиковых холодов.

При газификации объекта требуется согласование со службами. Рассчитывается годовой расход газа на отопление и общая мощность тепловых источников в гигакалориях.

Нужны расчёты при подборе элементов отопительной системы. Обсчитывается система труб и радиаторов – можно узнать, какова должна быть их протяжённость, площадь поверхности. Учитывается потеря мощности при поворотах трубопровода, на стыках и прохождении арматуры.

При расчетах затрат тепловой энергии могут пригодиться знания, как перевести Гкал в Квт и обратно. В следующей статье подробно рассмотрена эта тема с примерами расчета.

Полный расчет теплого водяного пола приведен в этом примере.

Тепловой расчёт отопления: общий порядок

Классический тепловой расчёт отопительной системы являет собой сводный технический документ, который включает в себя обязательные поэтапные стандартные методы вычислений.

Но перед изучением этих подсчётов основных параметров нужно определиться с понятием самой системы отопления.

Система отопления характеризуется принудительной подачей и непроизвольным отводом тепла в помещении.

Основные задачи расчёта и проектирования системы отопления:

  • наиболее достоверно определить тепловые потери;
  • определить количество и условия использования теплоносителя;
  • максимально точно подобрать элементы генерации, перемещения и отдачи тепла.

При постройке системы отопления необходимо первоначально произвести сбор разнообразных данных о помещении/здании, где будет использоваться система отопления. После выполнить расчёт тепловых параметров системы, проанализировать результаты арифметических операций.

На основании полученных данных подобирают компоненты системы отопления с последующей закупкой, установкой и вводом в эксплуатацию.

Отопление – это многокомпонентная система обеспечения утверждённого температурного режима в помещении/здании. Являет собой обособленную часть комплекса коммуникаций современного жилищного помещения

Примечательно, что указанная методика теплового расчёта позволяет достаточно точно вычислить большое количество величин, которые конкретно описывают будущую систему отопления.

В результате теплового расчёта в наличии будет следующая информация:

  • число тепловых потерь, мощность котла;
  • количество и тип тепловых радиаторов для каждой комнаты отдельно;
  • гидравлические характеристики трубопровода;
  • объём, скорость теплоносителя, мощность теплового насоса.

Тепловой расчёт – это не теоретические наброски, а вполне точные и обоснованные итоги, которые рекомендуется использовать на практике при подборе компонентов системы отопления.

Как рассчитать мощность котла

На конечную мощность установки зависит целый ряд факторов. Усреднено принимают потолки до 3-х метров высотой. В этом случае расчет сводится к соотношению 1 кВт на 10 м2, при климате характерном для средних полос. Однако для точного расчета учтите следующий ряд факторов:

  • состояние окон, дверей и пола, наличие щелей на них;
  • из чего выполнены стены;
  • наличие дополнительного утепления;
  • как дом освещается солнцем;
  • климатические условия;

Если у вас в помещении дует со всех щелей, то вам и 3-х кВт на 10 м2 может не хватить. Путь к энергосбережению лежит в использовании качественных материалов и соблюдении всех технологий строительства.

Не следует брать котел с большим запасом, это приведет к высокому потреблению электроэнергии и финансовым расходам. Запас должен быть 10% или 20%.

На итоговую мощность влияет и принцип работы. Посмотрите на сравнительную таблицу, она вам наверняка поможет:

Формула расчета

Нормативы расхода тепловой энергии

Тепловые нагрузки рассчитываются с учетом мощности отопительного агрегата и тепловых потерь здания. Поэтому, чтобы определить мощность проектируемого котла, необходимо теплопотери здания умножить на повышающий коэффициент 1,2. Это своеобразный запас, равный 20%.

Для чего необходим такой коэффициент? С его помощью можно:

  • Прогнозировать падение давления газа в магистрали. Ведь зимой потребителей прибавляется, и каждый старается взять топлива больше, чем остальные.
  • Варьировать температурный режим внутри помещений дома.

Добавим, что тепловые потери не могут распределяться по всей конструкции здания равномерно. Разность показателей может быть достаточно большой. Вот некоторые примеры:

  • Через наружные стены покидает здание до 40% тепла.
  • Через полы — до 10%.
  • То же самое относится и к крыше.
  • Через вентиляционную систему — до 20%.
  • Через двери и окна — 10%.

Итак, с конструкцией здания разобрались и сделали одно очень важное заключение, что от архитектуры самого дома и места его расположения зависят потери тепла, которые необходимо компенсировать. Но многое также определяется и материалами стен, крыши и пола, а также наличием или отсутствием теплоизоляции

Это немаловажный фактор.

К примеру, определим коэффициенты, снижающие теплопотери, зависящие от оконных конструкций:

  • Обычные деревянные окна с обычными стеклами. Для расчета тепловой энергии в данном случае используется коэффициент, равный 1,27. То есть через такой вид остекления происходит утечка тепловой энергии, равной 27% от общего показателя.
  • Если установлены пластиковые окна с двухкамерными стеклопакетами, то используется коэффициент 1,0.
  • Если установлены пластиковые окна из шестикамернного профиля и с трехкамерным стеклопакетом, то берется коэффициент 0,85.

Идем дальше, разбираясь с окнами. Существует определенная связь площади помещения и площади оконного остекления. Чем больше вторая позиция, тем выше тепловые потери здания. И здесь есть определенное соотношение:

  • Если площадь окон по отношению к площади пола имеет всего лишь 10%-ный показатель, то для расчета тепловой мощности системы отопления используется коэффициент 0,8.
  • Если соотношение располагается в диапазоне 10-19%, то применяется коэффициент 0,9.
  • При 20% — 1,0.
  • При 30% —2.
  • При 40% — 1,4.
  • При 50% — 1,5.

И это только окна. А есть еще влияние материалов, которые использовались в строительстве дома, на тепловые нагрузки. Расположим их в таблице, где стеновые материалы будут располагаться с уменьшением тепловых потерь, а значит, их коэффициент будет также снижаться:

Вид строительного материала

Как видите, разница от используемых материалов существенная. Поэтому еще на стадии проектирования дома необходимо точно определиться с тем, из какого материала он будет возводиться. Конечно, многие застройщики строят дом на основе бюджета, выделенного на строительство. Но при таких раскладках стоит пересмотреть его. Специалисты уверяют, что лучше вложиться первоначально, чтобы впоследствии пожинать плоды экономии от эксплуатации дома. Тем более что система отопления зимой составляет одну из главных статей расхода.

Размеры комнат и этажность здания

Схема системы отопления

Итак, продолжаем разбираться в коэффициентах, влияющих на формулу расчета тепла. Как влияют размеры помещения на тепловые нагрузки?

  • Если высота потолков в вашем доме не превышает 2,5 метра, то в расчете учитывается коэффициент 1,0.
  • При высоте 3 м уже берется 1,05. Незначительная разница, но она существенно влияет на тепловые потери, если общая площадь дома достаточно велика.
  • При 3,5 м — 1,1.
  • При 4,5 м —2.

А вот такой показатель, как этажность постройки, влияет на теплопотери помещения по-разному. Здесь необходимо учитывать не только количество этажей, но и место помещения, то есть, на каком этаже оно расположено. К примеру, если это комната на первом этаже, а сам дом имеет три-четыре этажа, то для расчета используется коэффициент 0,82.

При перемещении помещения в верхние этажи повышается и показатель теплопотерь. К тому же придется учитывать чердак — утеплен он или нет.

Как видите, чтобы точно подсчитать тепловые потери здания, необходимо определиться с различными факторами. И их все обязательно надо учитывать. Кстати, нами были рассмотрены не все факторы, снижающие или повышающие тепловые потери. Но сама формула расчета будет в основном зависеть от площади отапливаемого дома и от показателя, который называется удельным значением тепловых потерь. Кстати, в данной формуле оно стандартное и равно 100 Вт/м². Все остальные составляющие формулы — коэффициенты.

Конспект «Количество теплоты. Удельная теплоёмкость»

Количество теплоты

Изменение внутренней энергии путём совершения работы характеризуется величиной работы, т.е. работа является мерой изменения внутренней энергии в данном процессе. Изменение внутренней энергии тела при теплопередаче характеризуется величиной, называемой количествоv теплоты.

Количество теплоты – это изменение внутренней энергии тела в процессе теплопередачи без совершения работы.  Количество теплоты обозначают буквой Q.

Работа, внутренняя энергия и количество теплоты измеряются в одних и тех же единицах — джоулях (Дж), как и всякий вид энергии.

В тепловых измерениях в качестве единицы количества теплоты раньше использовалась особая единица энергии — калория (кал), равная количеству теплоты, необходимому для нагревания 1 грамма воды на 1 градус Цельсия (точнее, от 19,5 до 20,5 °С). Данную единицу, в частности, используют в настоящее время при расчетах потребления тепла (тепловой энергии) в многоквартирных домах. Опытным путем установлен механический эквивалент теплоты — соотношение между калорией и джоулем: 1 кал = 4,2 Дж.

При передаче телу некоторого количества теплоты без совершения работы его внутренняя энергия увеличивается, если тело отдаёт какое-то кол-во теплоты, то его внутренняя энергия уменьшается.

Если в два одинаковых сосуда налить в один 100 г воды, а в другой 400 г при одной и той же температуре и поставить их на одинаковые горелки, то раньше закипит вода в первом сосуде. Таким образом, чем больше масса тела, тем большее количество тепла требуется ему для нагревания. То же самое и с охлаждением.

Количество теплоты, необходимое для нагревания тела зависит еще и от рода вещества, из которого это тело сделано. Эта зависимость количества теплоты, необходимого для нагревания тела, от рода вещества характеризуется физической величиной, называемой удельной теплоёмкостью вещества.

Удельная теплоёмкость

Удельная теплоёмкость – это физическая величина, равная количеству теплоты, которое необходимо сообщить 1 кг вещества для нагревания его на 1 °С (или на 1 К). Такое же количество теплоты 1 кг вещества отдаёт при охлаждении на 1 °С.

Удельная теплоёмкость обозначается буквой с. Единицей удельной теплоёмкости является 1 Дж/кг °С или 1 Дж/кг °К.

Значения удельной теплоёмкости веществ определяют экспериментально. Жидкости имеют большую удельную теплоёмкость, чем металлы; самую большую удельную теплоёмкость имеет вода, очень маленькую удельную теплоёмкость имеет золото.

Поскольку кол-во теплоты равно изменению внутренней энергии тела, то можно сказать, что удельная теплоёмкость показывает, на сколько изменяется внутренняя энергия 1 кг вещества при изменении его температуры на 1 °С. В частности, внутренняя энергия 1 кг свинца при его нагревании на 1 °С увеличивается на 140 Дж, а при охлаждении уменьшается на 140 Дж.

Количество теплоты Q, необходимое для нагревания тела массой m от температуры t1°С до температуры t2°С, равно произведению удельной теплоёмкости вещества, массы тела и разности конечной и начальной температур, т.е.

Q = c m (t2 — t1)

По этой же формуле вычисляется и количество теплоты, которое тело отдаёт при охлаждении. Только в этом случае от начальной температуры следует отнять конечную, т.е. от большего значения температуры отнять меньшее.

Конспект урока «Количество теплоты. Удельная теплоёмкость».

Следующая тема: «Уравнение теплового баланса».

Количество теплоты. Удельная теплоёмкость

Расчет по номинальной мощности бойлера

Как рассчитываются котлы для горячего водоснабжения с бойлерами косвенного нагрева значительного объема и большим расходом воды из системы ГВС?

Расчетная мощность равна сумме двух слагаемых:

  1. Потребности дома в тепле без учета коэффициента запаса;
  2. Номинальной мощности бойлера. В среднем она равна 15 киловаттам на 100 литров объема.

Косвенник Gorenje GV 100 (17400 ватт) Нюанс: из результата сложения вычитается 20%, поскольку теплообменник котла не будет круглосуточно обеспечивать теплом отопление и ГВС.

Так, при установке пресловутого Gorenje GV 100 в наш дом в Севастополе, мощность котла на водоснабжение и отопление составит 10 (потребность в тепле отопления +17,4 потребность в тепле бойлера))*0,8=22. Цифра дана с округлением до целого значения киловатта.

Можно ли установить в контур ГВС с бойлером косвенного нагрева котел с производительностью больше расчетной?

Можно, но невыгодно в силу двух причин:

Цена самого котла быстро растет по мере увеличения номинальной мощности;

Вслед за производительностью котла растет и число на ценнике

Классические твердотопливные котлы при работе с теплоотдачей ниже номинальной снижают КПД за счет неполного сгорания топлива. Понижение тепловыделения достигается в них самым простым способом — ограничением подачи воздуха заслонкой.

Изменение КПД твердотопливного котла при изменении теплоотдачи

Необходимые характеристики

При определении тепловой мощности для отопительной системы, следует учитывать многие характеристики жилища, среди которых:

Схема монтажа системы отопления.

тип и величина объекта (квартира, загородный дом с двумя, тремя или четырьмя этажами, коттедж и т.д.); архитектурная часть (берутся во внимание размеры полов, наружных стен, крыши, дверных и оконных проемов); температурные режимы, присутствующие в каждой комнате жилища (по умолчанию можно использовать СНиПы 2.04.05-91); конструкции полов, крыши и наружных стен (типы используемых материалов, толщина утепляющих прослоек и т.д.); функциональное назначение имеющихся помещений (жилые и нежилые); специальные данные (продолжительность отопительного сезона, количество проживаемых человек и т.д.); количество точек, предназначенных для разбора теплой воды. При расчетах специалисты настоятельно рекомендуют учитывать все эти параметры. Ведь только тогда удастся получить наиболее четкие результаты, относительно величины тепловой мощности для системы отопления вашего дома

Ведь только тогда удастся получить наиболее четкие результаты, относительно величины тепловой мощности для системы отопления вашего дома

При расчетах специалисты настоятельно рекомендуют учитывать все эти параметры. Ведь только тогда удастся получить наиболее четкие результаты, относительно величины тепловой мощности для системы отопления вашего дома

Однако нередко при расчетах берут во внимание только часть из них, но при этом прибавляют от 10 до 25% к полученной мощности

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
