Принцип работы теплового насоса для отопления дома

Альтернативное топливо для насосов

Использовать углеродное топливо в виде дров, угля, газа для работы ТН вовсе не нужно. Источником энергии служит рассеянное в окружающем пространстве тепло планеты, внутри которой находится постоянно действующий ядерный реактор.

Твердая оболочка материковых плит плавает на поверхности жидкой раскаленной магмы. Иногда она прорывается наружу при вулканических извержениях. Вблизи вулканов встречаются геотермальные источники, где даже зимой можно купаться и загорать. Тепловой насос способен собирать энергию практически повсеместно.

Для работы с различными источниками рассеянного тепла существует несколько типов ТН:

1. «Воздух-воздух». Извлекает энергию из атмосферы и нагревает воздушные массы внутри помещения.
2. «Вода-воздух». Тепло собирается внешним контуром со дна водоема для последующего использования в вентиляционных системах.

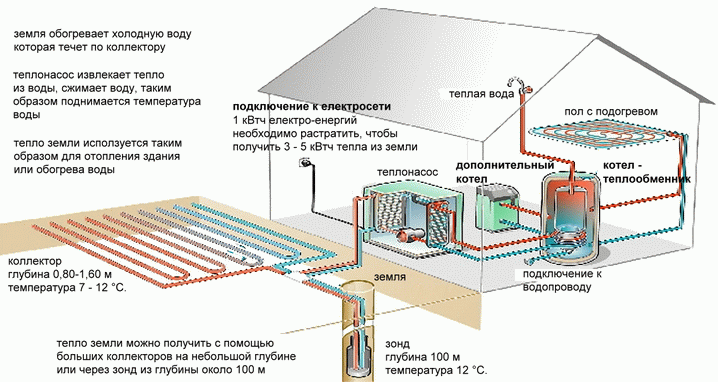

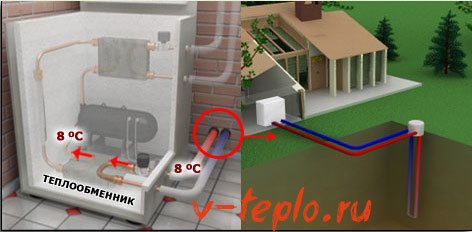

3. «Грунт-вода». Трубы для сбора тепла располагаются горизонтально под землей ниже уровня промерзания, чтобы даже в самый сильный мороз получать энергию для подогрева теплоносителя в отопительной системе здания.

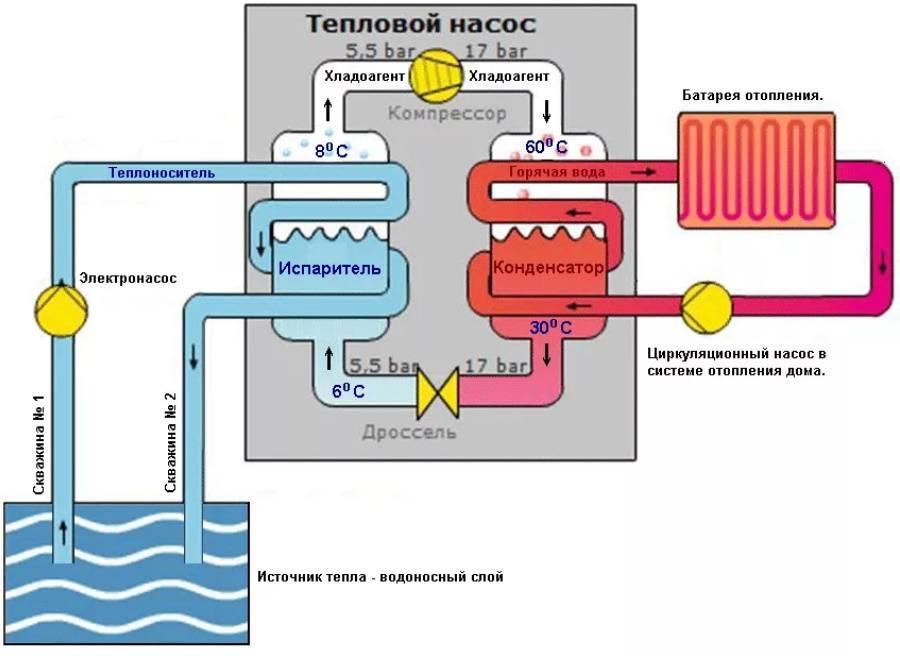

4. «Вода-вода». Коллектор раскладывают по дну водоема на глубине от трех метров, собранное тепло нагревает воду, циркулирующую в теплых полах внутри дома.

Существует вариант с открытым внешним коллектором, когда можно обойтись двумя скважинами: одна — для забора грунтовых вод, а вторая — для слива обратно в водоносный слой. Такой вариант возможен только при хорошем качестве жидкости, потому что фильтры быстро засоряются, если в составе теплоносителя имеется слишком много солей жесткости или взвешенных микрочастиц. Перед монтажом надо обязательно сделать анализ воды.

Если пробуренная скважина быстро заиливается или вода содержит много солей жесткости, тогда стабильная работа ТН обеспечивается бурением большего количества отверстий в земле. В них опускают петли герметичного внешнего контура. Затем скважины закупоривают с помощью тампонажа из смеси глины и песка.

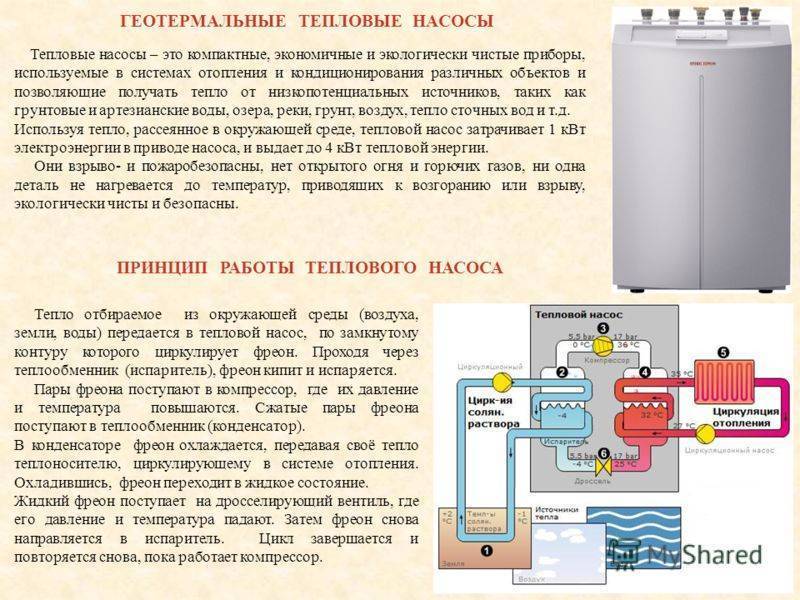

Базовый принцип функционирования

Тепловой насос извлекает низкотемпературную энергию тепла из окружающей среды и преобразует ее в высокотемпературную, которая идет на нагрев жидкости в контуре отопительной системы или напрямую греет воздух в помещении. Функционирование теплонасоса базируется на физических и химических законах, давно открытых наукой.

Чтобы разобраться, как работает тепловой насос для отопления дома, нужно вспомнить принцип работы обычного холодильника. Отличие заключается в том, что процессы идут в обратной последовательности. В случае с холодильником рабочее вещество испаряется, за счет чего продуцирует холод. А в тепловом насосе рабочее вещество конденсируется и отдает при этом тепло.

Конструкция холодильника включает испаритель (морозильную камеру) — это источник холода в системе. Излишки тепла попадают на конденсаторную решетку (она расположена с тыльной стороны корпуса) и выбрасываются в воздух.

Теплонасос также нуждается в испарителе, который должен контактировать с природным источником низкотемпературной энергии. К ним относятся:

• воздушные массы снаружи дома;
• глубинная часть незамерзающих водоемов;
• земная кора ниже точки промерзания грунта.

В системе присутствует конденсатор — устройство, которое обеспечивает теплообмен. По сути, тепловой насос напоминает холодильник, в котором тепло целенаправленно уходит на прямой или косвенный обогрев помещения, а не выбрасывается в атмосферу за ненужностью.

Тепловой насос — система, которая работает циклически, ее рабочее вещество, как и в холодильнике — хладагент. В состав теплонасоса входит три контура:

• внешнего сбора — проложен во внешней среде, по нему перемещается теплоноситель с подходящими характеристиками, обычно это антифриз;
• коллектора — в его состав входит коллектор, теплообменники, клапаны и т.д.;
• внутреннего снабжения — для отопления помещений или поставки горячей воды в систему ГВС.

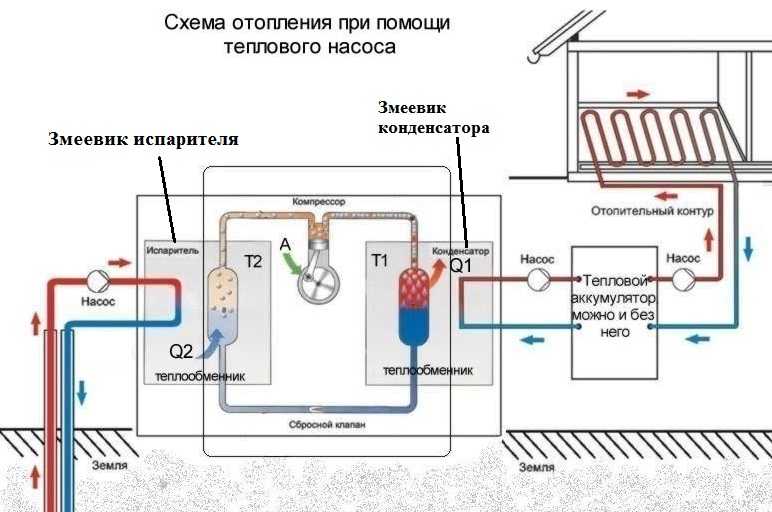

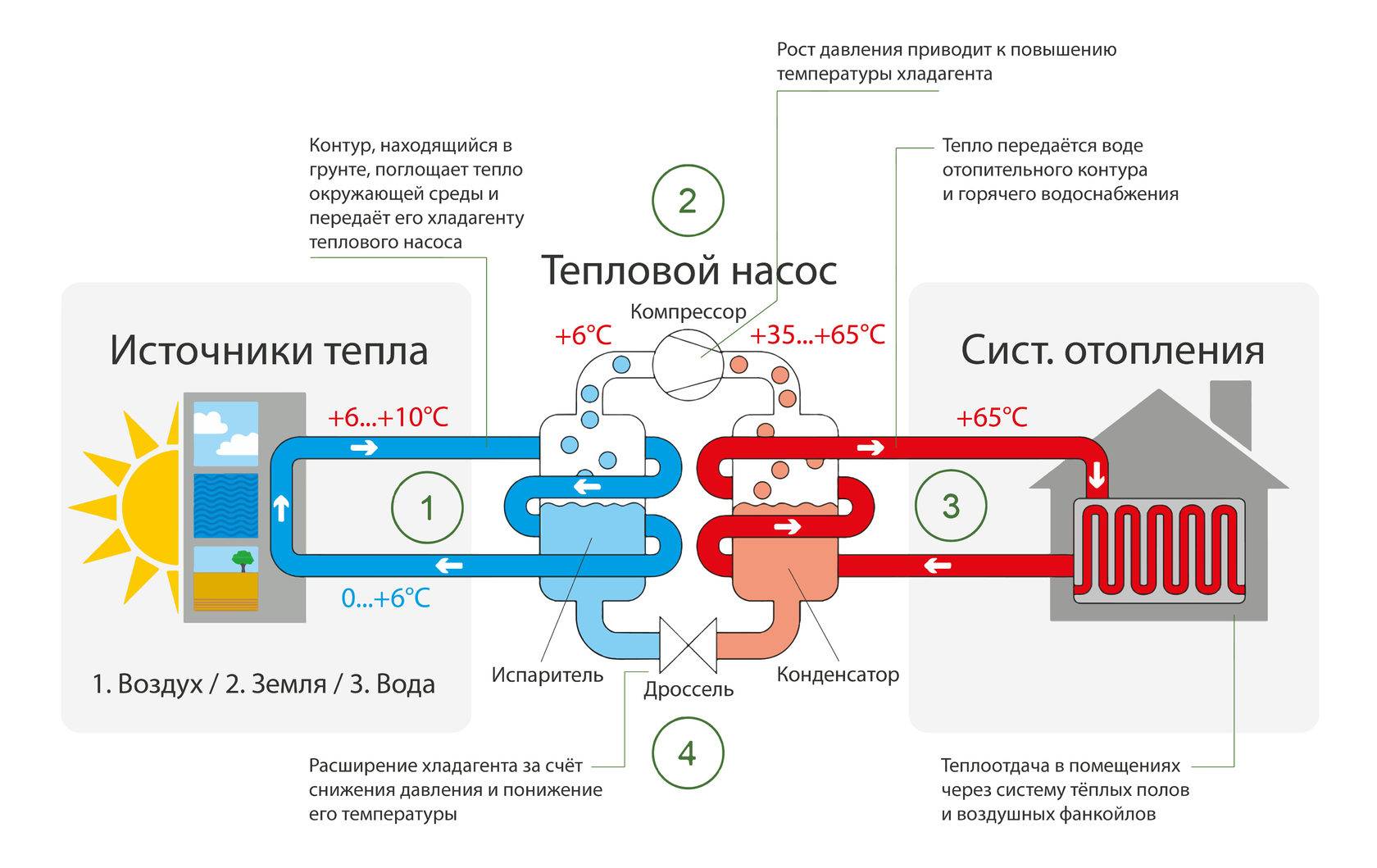

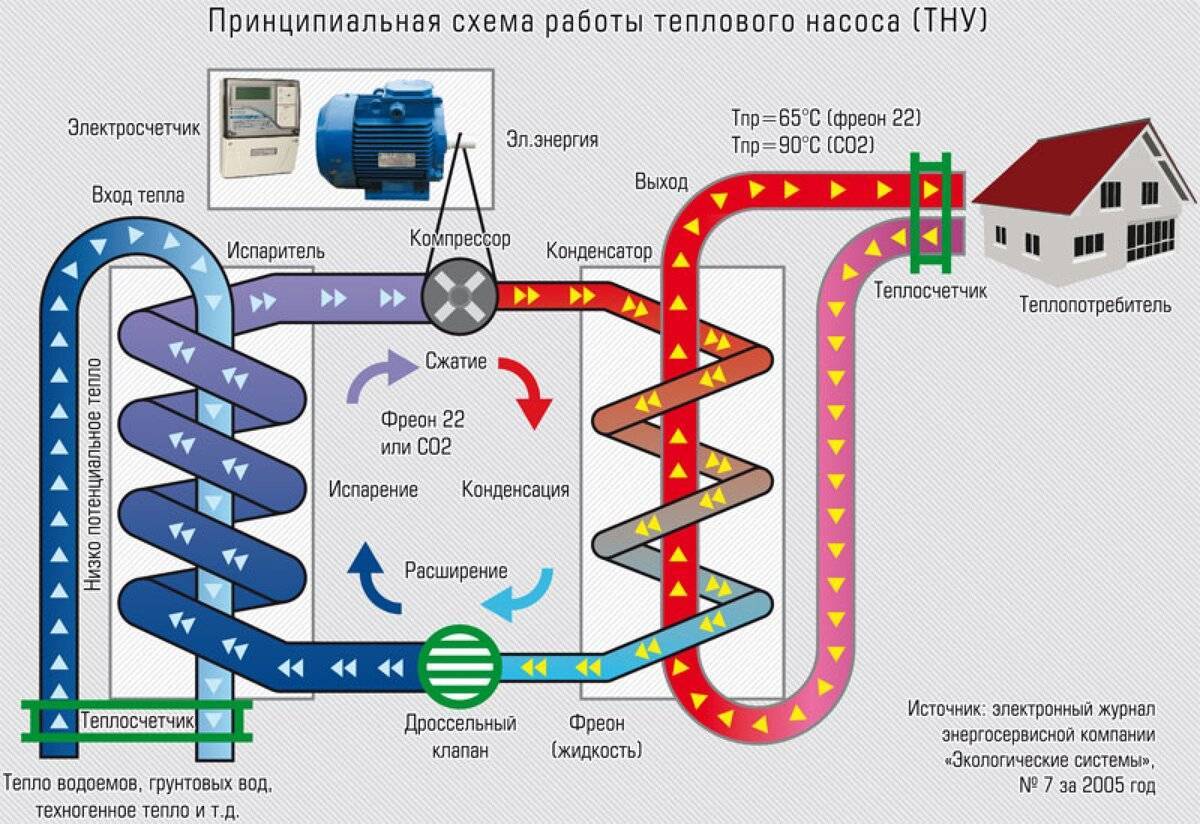

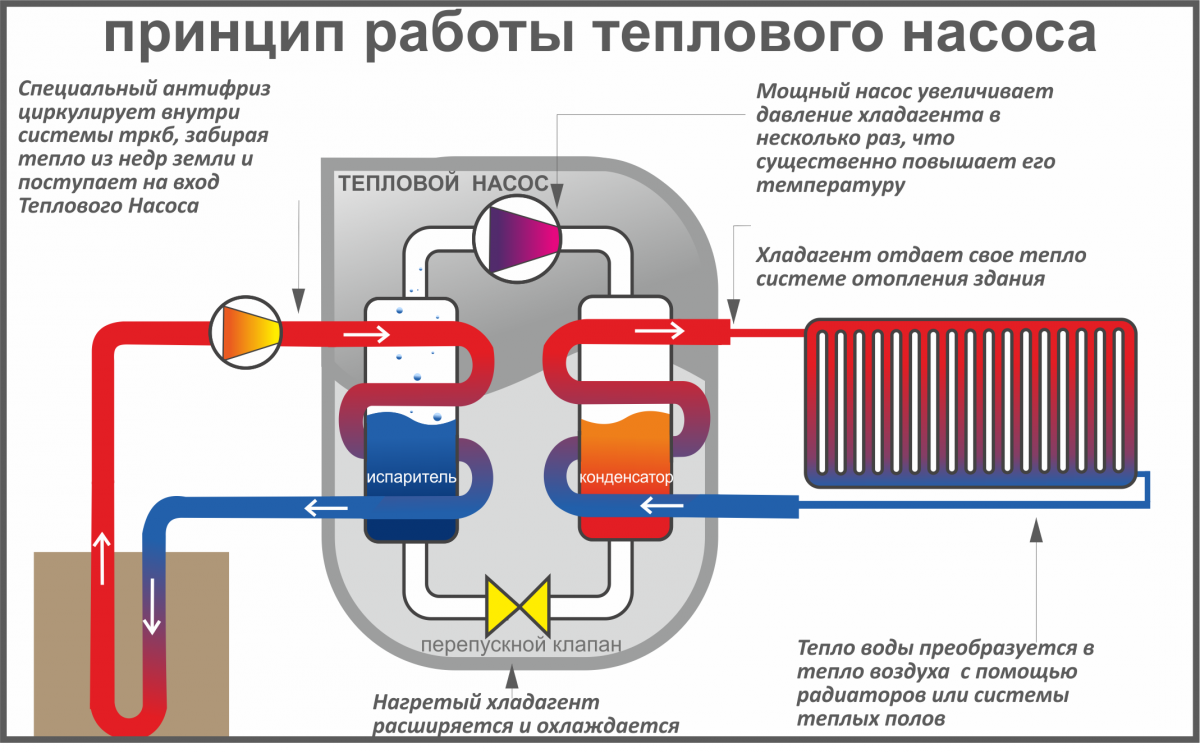

Принципиальная схема работы теплового насоса

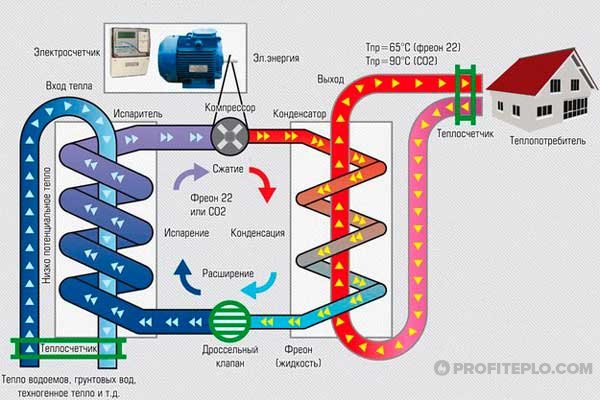

Принцип работы тепловых насосов для отопления дома достаточно прост. Пока теплоноситель движется по рабочему контуру (он может находиться на воздухе, в воде, в грунте), он получает низкую энергию тепла. Далее теплоноситель поступает в первый теплообменник — это испарительная камера, где он отдает аккумулированное тепло хладагенту, который циркулирует по внутреннему контуру системы.

Хладагент в жидком виде перемещается в испарительную камеру, где под воздействием низкого давления и температуры +5°С переходит в газообразное состояние. Газ поступает в компрессор, и в результате сжатия его температура скачкообразно возрастает. Газ движется дальше, в конденсатор, и отдает эту тепловую энергию системе отопления. Избавившись от излишков тепла, газ переходит в жидкое состояние, и цикл начинается заново.

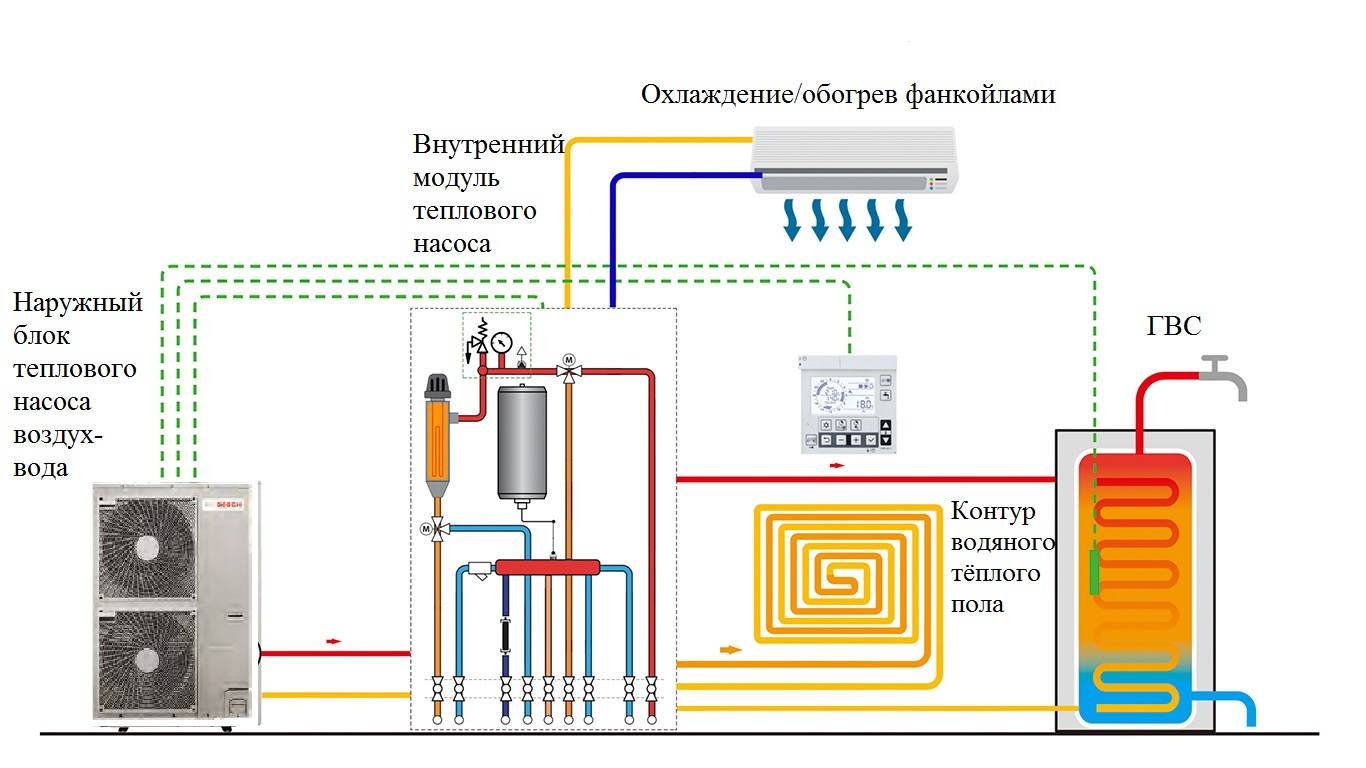

Тепловой насос «воздух-вода» для дома

Особенностью систем «воздух-вода» является сильная зависимость температур теплоносителя в системе отопления от температуры источника — наружного воздуха. Эффективность подобного оборудования постоянно изменяется как в сезонном отношении, так и в погодных условиях. В этом проявляется существенное отличие аэротермальных систем от геотермальных комплексов, чья работа стабильна в течение всего срока службы и не зависит от внешних условий.

Кроме того, тепловые насосы типа «воздух-вода» способны как обогревать, так и охлаждать воздух в помещениях, что делает их востребованными в регионах с относительно холодными зимами и жарким летом. В целом, использование подобных систем наиболее эффективно в относительно теплых районах, а для северных областей требуется дополнительные средства обогрева (обычно используются электронагреватели).

Как работают тепловые насосы воздух-вода?

В основе работы теплового насоса типа «воздух-вода» положен принцип Карно. Говоря более понятным языком, используется конструкция фреонового холодильника. Хладагент (фреон) циркулирует в замкнутой системе, проходя последовательно стадии:

• испарения, сопровождающегося сильным охлаждением
• подогрева от тепла поступающего наружного воздуха
• сильного сжатия, при котором его температура становится высокой
• конденсации с переходом в жидкое состояние
• прохода через дроссель с резким падением давления и испарением

Для нормальной циркуляции хладагента необходимо иметь два отделения — испаритель и конденсатор. В первом температура низкая (отрицательная), для нагрева используется тепловая энергия из воздуха окружающей среды. Второе отделение служит для конденсирования хладагента и передачи тепловой энергии в теплоноситель системы отопления.

Роль поступающего извне воздуха — передача тепла в испаритель, где температура очень низкая и требует повышения для предстоящего сжатия. Тепловая энергия воздуха имеется даже при отрицательных температурах и сохраняется до тех пор, пока не произойдет понижение температуры до абсолютного нуля. Низкопотенциальные источники тепловой энергии позволяют получать высокую эффективность системы, но при сильном понижении наружной температуры до -20°C или – 25°C система останавливается и требует подключения дополнительного источника обогрева.

Достоинства и недостатки

Достоинствами тепловых насосов «воздух-вода» являются:

• простота установки, отсутствие земляных работ
• источник тепловой энергии — воздух — имеется везде, он доступен и совершенно бесплатен. Для работы системы требуется только электропитание для циркуляционного оборудования, компрессора и вентилятора
• тепловой насос можно конструктивно объединить с вентиляцией, что позволить существенно повысить эффективность работы обеих систем
• отопительная система безвредна для окружающей среды и не опасна в эксплуатационном отношении
• работа системы практически бесшумна, может управляться при помощи систем автоматики

Недостатками теплового насоса «воздух-вода» являются:

• ограниченность применения. Бытовые модели ТН требуют подключения дополнительных систем отопления уже при -7°C, промышленные образцы способны держать температуру до -25°C, что для большинства регионов России слишком мало
• зависимость эффективности системы от температуры наружного воздуха делает работу системы нестабильной и требует постоянной перенастройки режимов функционирования
• для питания вентиляторов, компрессоров и прочих устройств требуется подключение к стабильному источнику электроэнергии

Планируя использование подобной системы отопления и ГВС, необходимо учитывать эти особенности.

Расчет мощности установки

Порядок расчета мощности установки сводится к определению площади дома, подлежащей обогреву, подсчету необходимого количества тепловой энергии и подбору оборудования, соответствующего полученным значениям. Излагать подробную методику расчета нет смысла, поскольку она чрезвычайно сложна, требует знания многих параметров, коэффициентов и прочих значений. Кроме того, нужен опыт выполнения подобных расчетов, иначе результат окажется совершенно ошибочным.

Для решения проблемы рекомендуется использовать онлайн-калькулятор, найденный в сети. Пользоваться им легко, надо лишь подставить в окошечки свои данные и получить ответ. Если появились сомнения, расчет можно продублировать на другом ресурсе, чтобы получить сбалансированные данные.

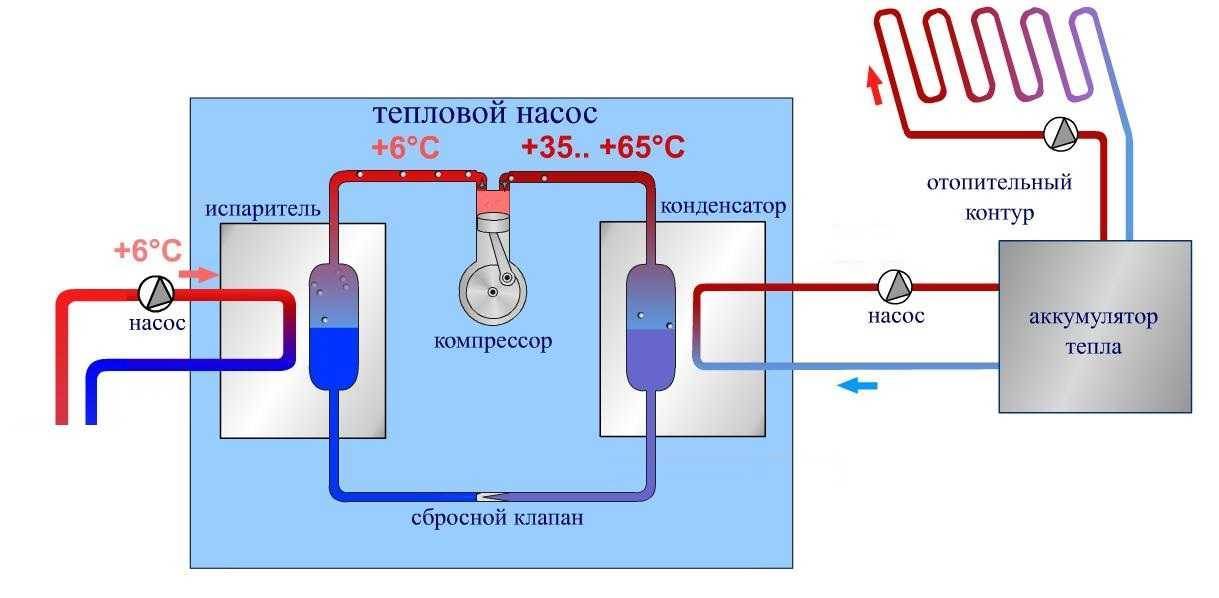

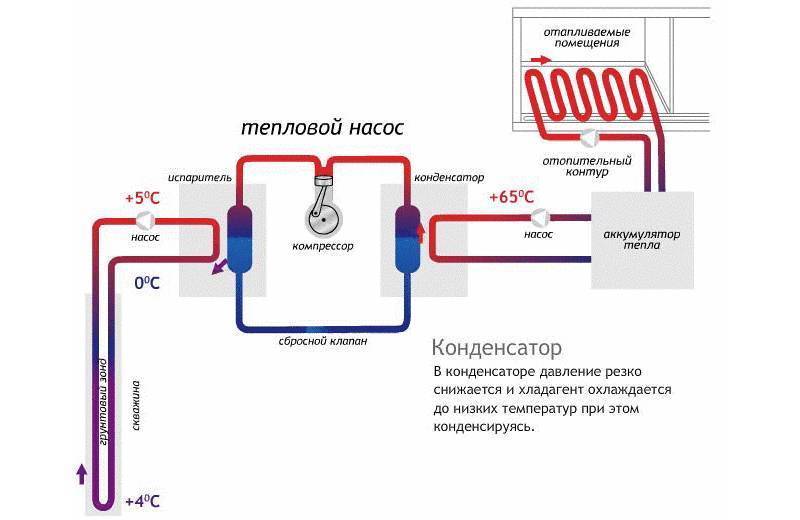

Схема теплового насоса

Работоспособность большинства тепловых насосов базируется на тепле грунта, в котором на протяжении года температура практически не колеблется (в пределах 7-10 градусов). Тепло перемещается между тремя контурами:

1. Контур отопления
2. Тепловой насос
3. Рассольный (он же земляной) контур

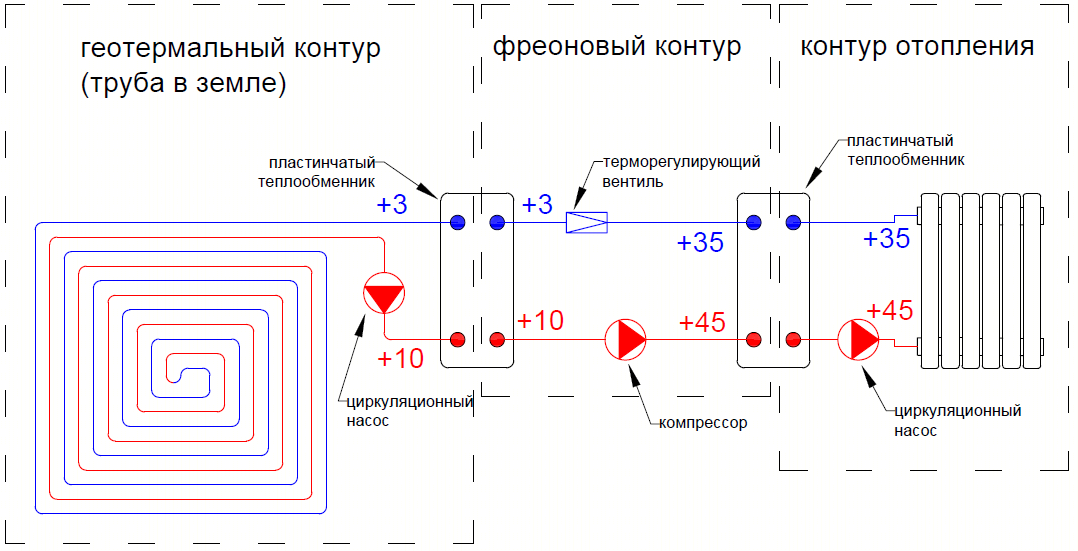

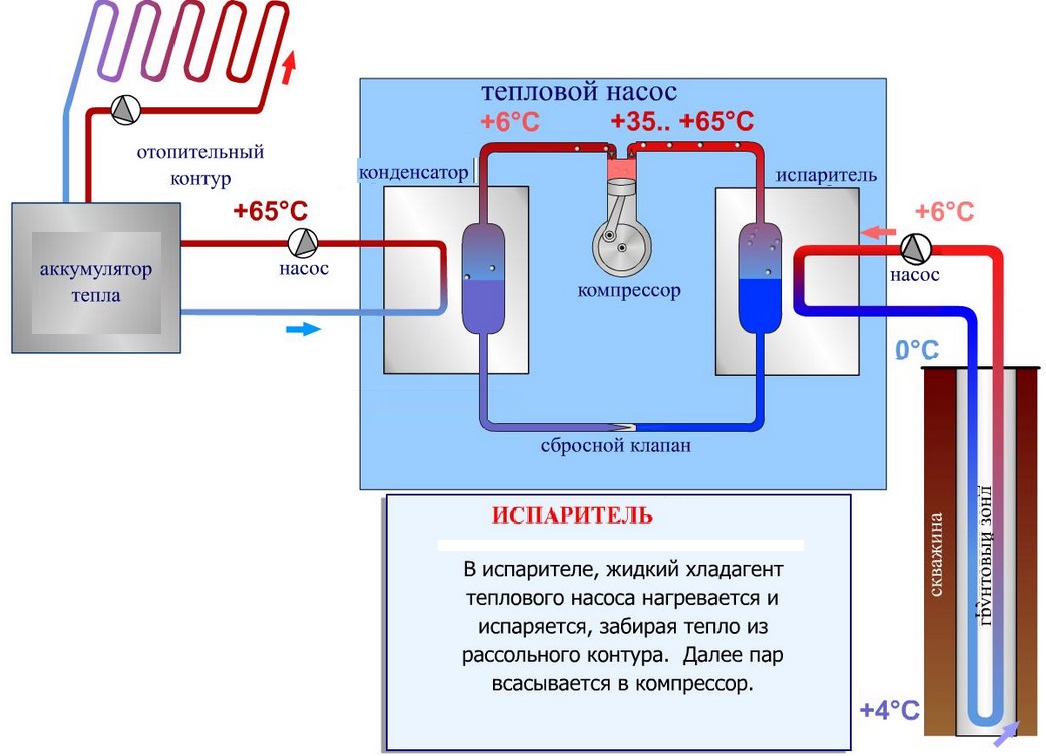

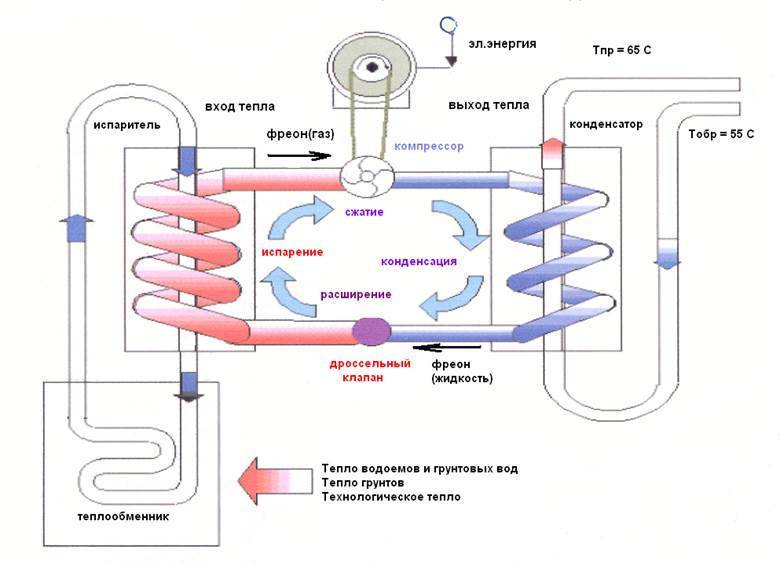

Классический принцип работы тепловых насосов в отопительной системе состоит из следующих элементов:

1. Теплообменник, отдающий внутреннему контуру тепло, забираемое у земли
2. Сжимающее устройство
3. Второе теплообменное устройство, передающее отопительной системе энергию, получаемую во внутреннем контуре
4. Механизм, понижающий давление в системе (дросселе)
5. Рассольный контур
6. Земляной зонд
7. Отопительный контур

Труба, которая выполняет роль первичного контура, помещается в колодец или закапывается непосредственно в землю. По ней перемещается незамерзающий жидкий теплоноситель, температура которого повышается до аналогичной характеристики земли (около +8 градусов) и поступает во второй контур.

Вторичный контур забирает тепло у жидкости. Циркулирующий внутри фреон начинает закипать и преобразовываться в газ, который направляется в компрессор. Поршень сжимает его до 24-28 атм, благодаря чему происходит увеличение температуры до +70-80 градусов.

На данном рабочем этапе происходит концентрирование энергии в один небольшой сгусток. Благодаря этому увеличивается температура.

Разогретый газ поступает в третий контур, который представлен системами горячего водоснабжения или даже отопления дома. При передаче тепла возможны потери до 10-15 градусов, но они оказываются не существенны.

Когда фреон остывает, происходит уменьшение давления, и он вновь превращается в жидкое состояние. При температуре 2-3 градуса он поступает обратно во второй контур. Цикл повторяется снова и снова.

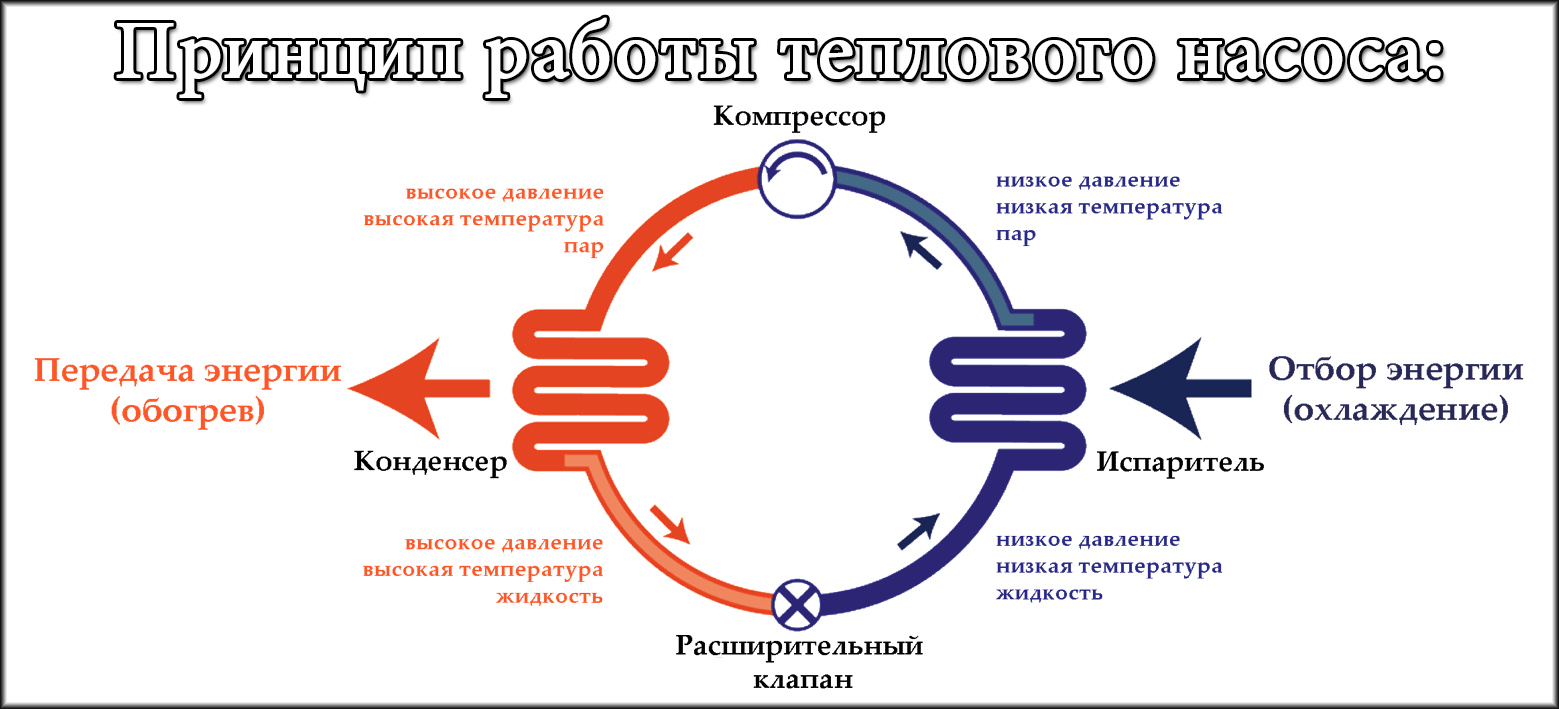

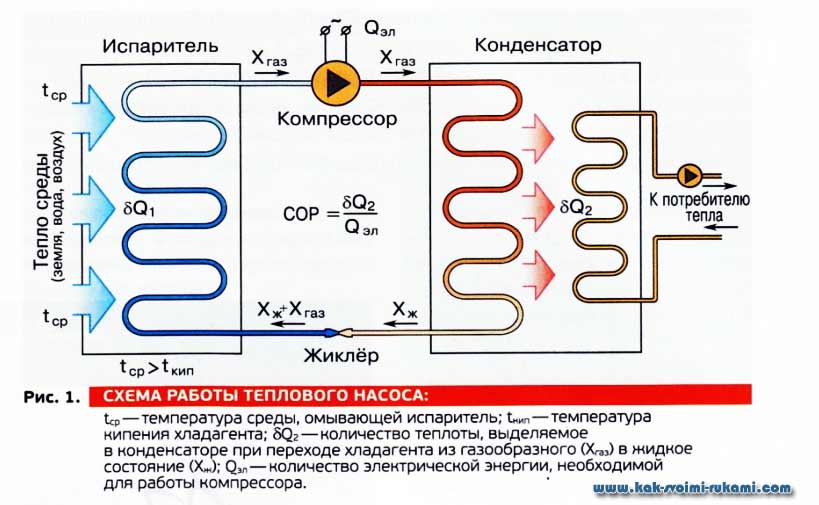

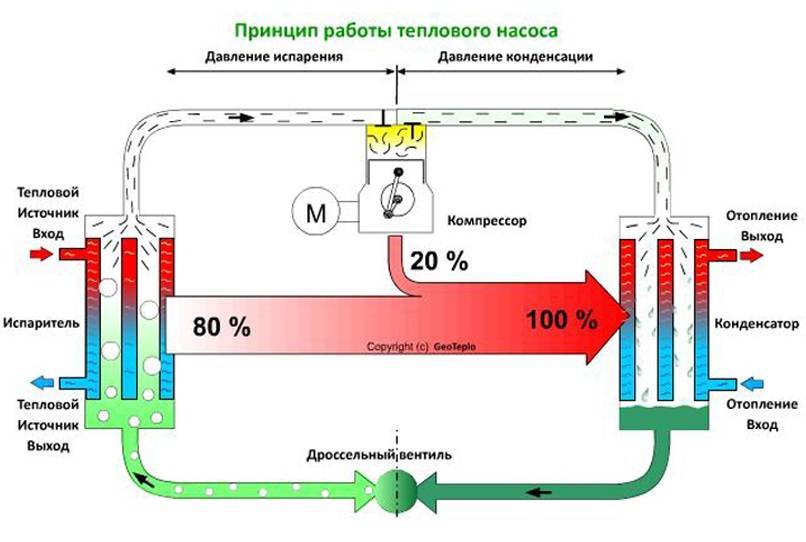

Принцип работы теплового насоса

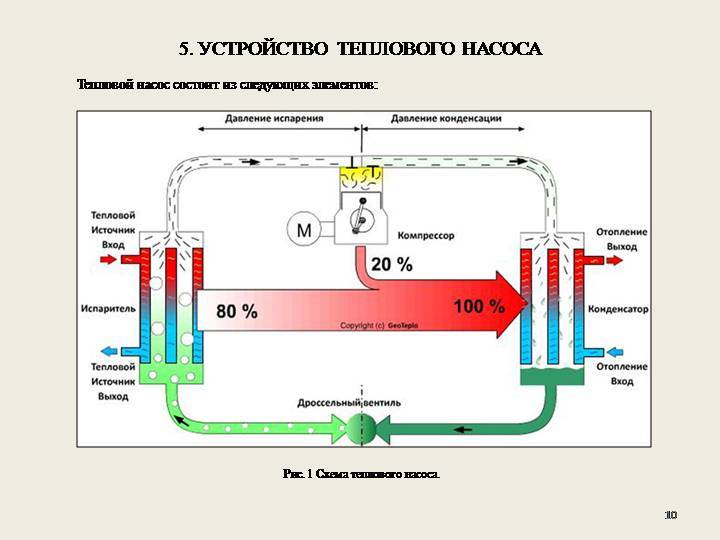

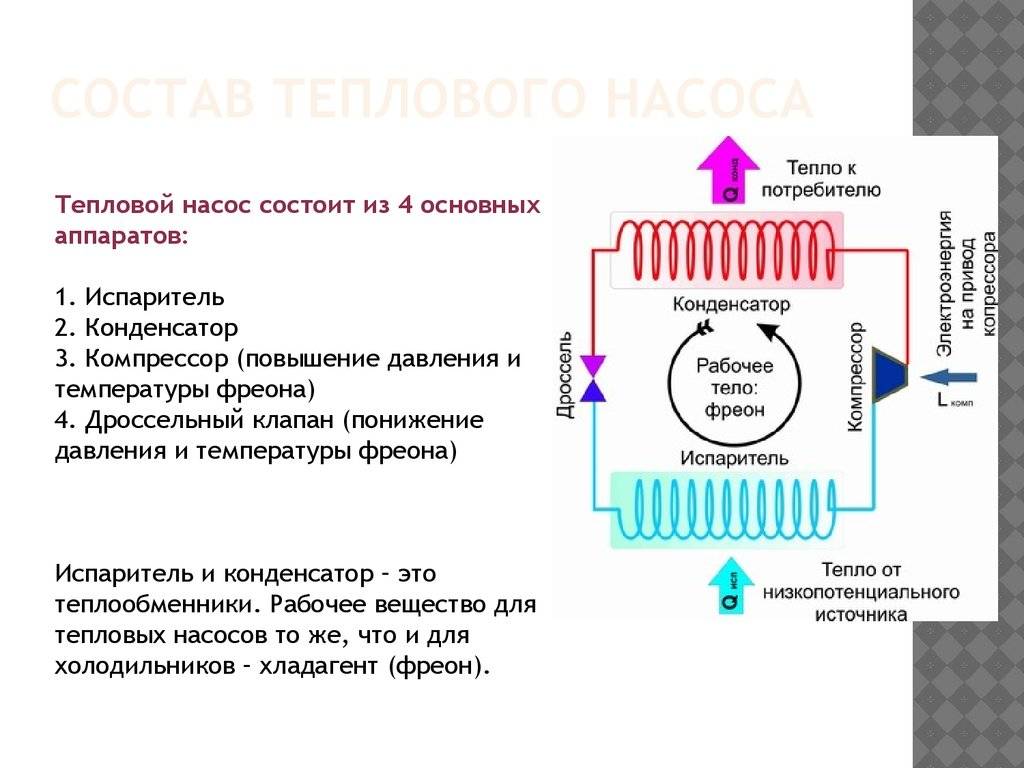

В конструкцию любого теплового насоса входят следующие устройства: конденсатор, испаритель, компрессор (повышает давление) и расширитель (понижает давление). Все перечисленные элементы объединены при помощи трубопровода и представляют собой один замкнутый контур. По этому контуру циркулирует охладитель. Фреон, хладон — это технический термин присвоенный группе фторсодержащих производных метана и этана. Он представляет из себя инертный газ, который обладает сверхнизкой температурой кипения. По этой причине в «горячей» части контура он находится в газообразном состоянии, а в «холодной» он становится жидкостью.

Перемещаясь в компрессор, хладагент (чаще всего фреон) подвергается действию высокого давления и сжимается, из-за чего его температура повышается. Разогретый давлением газ поступает в другую часть теплообменника – в конденсатор. Тут промежуточный теплообменник передаёт тепло теплоносителю, который входит в систему отопления дома. Во время того, как хладагент отдает тепло, он конденсируется, снова становится жидким, а нагретый им теплоноситель подаётся в систему отопления. Жидкий фреон проходит через расширитель, где вскипает поглощая тепло. Затем перемещается в испаритель, где докипают остатки жидкой фракции – и цикл повторяется снова.

Важной особенностью тепловых насосов является универсальность использования – при низких температурах воздуха они обеспечивают обогрев помещений, а в жаркую погоду – их охлаждение. Во втором случае (реверсивный тепловой насос) используется тот же принцип

Разница лишь в том, что в жару теплоноситель движется в другом направлении – он поступает не снаружи, а из дома, из внутренних помещений.

Попробуем пересказать то же самое простыми словами.

Давайте вспомним, как работает холодильник. В камеры холодильника помещаются продукты, имеющие комнатную температуру. По закону сохранения энергии накопленное ими тепло не может испариться в никуда – его необходимо вывести за пределы холодильника, что и делается при помощи радиатора, расположенного позади агрегата. Радиатор для этого и предназначен – для рассеивания, передачи в окружающий воздух тепла, «извлеченного» из продуктов.

Теперь представим себе холодильник, который установлен на улице с открытой дверцей, а его радиатор демонтирован и установлен в доме. Даже если температура воздуха на улице будет на несколько градусов выше температуры кипения фреона, которым заправлен холодильник, агрегат будет передавать это тепло через радиатор в дом, извлекая его из окружающей среды. Это и есть простейший пример теплового насоса. Описанный принцип называется циклом Карно: именно на нем основана работа холодильных установок и климатической техники.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным – горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

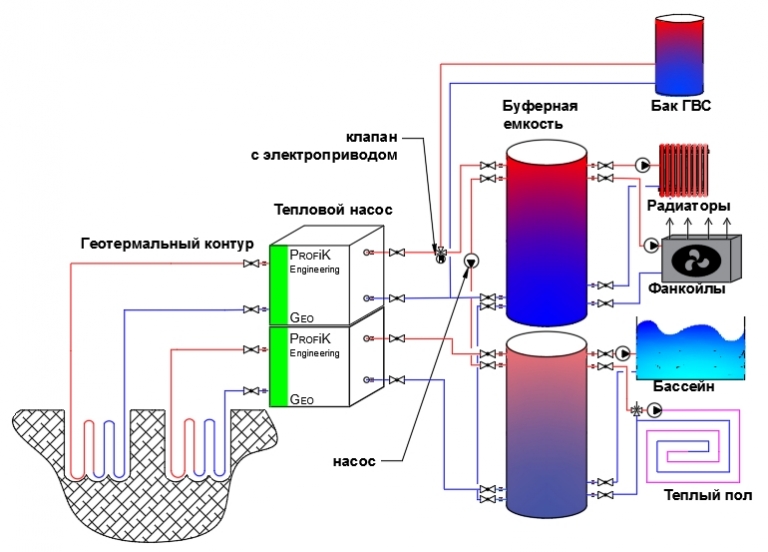

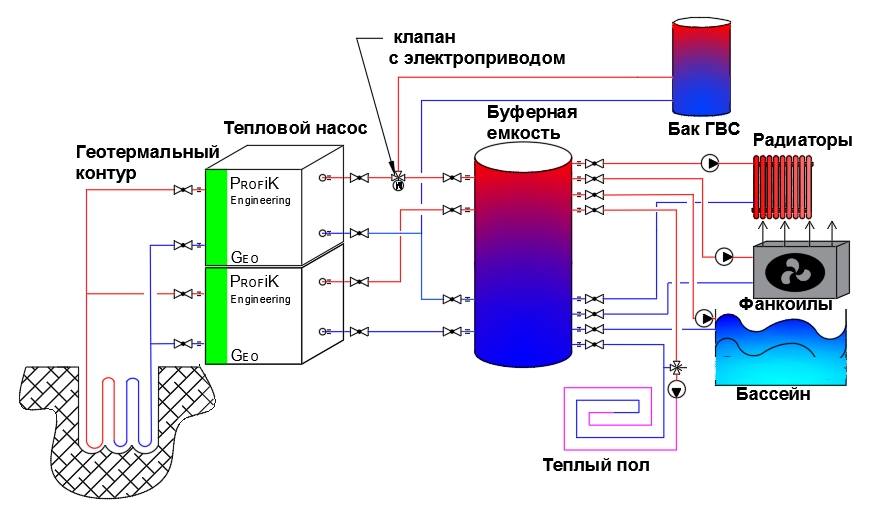

Схема отопления частного дома с применением теплового насоса

Оптимальная схема применения теплонасоса для отопления дома включает в себя накопительный бак. Упрощенно это выглядит так:

Здесь блоки 1 и 2 — запорная арматура, которая решает задачу регулирования поступающих потоков тепла. Они могут быть ручного перекрытия потока или представлять собой автоматизированные термоголовки. Блок 3 — общий терморегулятор или система датчиков.

Работает отопление по следующему принципу:

• тепловой насос отбирает тепло окружающей среды и нагревает воду;
• жидкость поступает либо в теплообменник вторичного нагрева накопительной емкости, либо циркулирует в едином контуре;
• система отопления строится по классическому принципу, ток воды в ней обеспечивается циркулярным насосом.

Приведенная на рисунке схема — минимальное оснащение дома. Она может быть легко дополнена. В частности, никто не мешает установить две емкости и использовать принцип вторичного нагрева жидкости. Одна из них — бойлер с тепловым насосом (установленный непосредственно на выходе последнего) — используется для горячего водоснабжения. А более объемный бак решает задачу подачи теплоносителя в систему отопления.

Отлично работает вариант отопления дома с теплонасосом, накопительной емкостью и системой теплый пол. В этом случае не нужно нагревать жидкость до высокой температуры. Оптимальный показатель для теплого пола — от 30 до 40 градусов. Схема отопления аналогична уже приведенной, только вместо радиаторов вода поступает на коллекторный узел с собственной регулировкой потока.

Назначение

Основными задачами ТП являются:

• учет тепловых потоков и расходов теплоносителя и конденсата
• контроль параметров теплоносителя
• регулирование расхода теплоносителя
• распределение теплоносителя по системам потребления теплоты
• преобразование вида теплоносителя или его параметров
• защита местных систем от аварийного повышения параметров теплоносителя
• заполнение и подпитка систем потребления теплоты
• сбор, охлаждение, возврат конденсата и контроль его качества
• аккумулирование теплоты
• подготовка воды для систем горячего водоснабжения
• отключение систем потребления теплоты

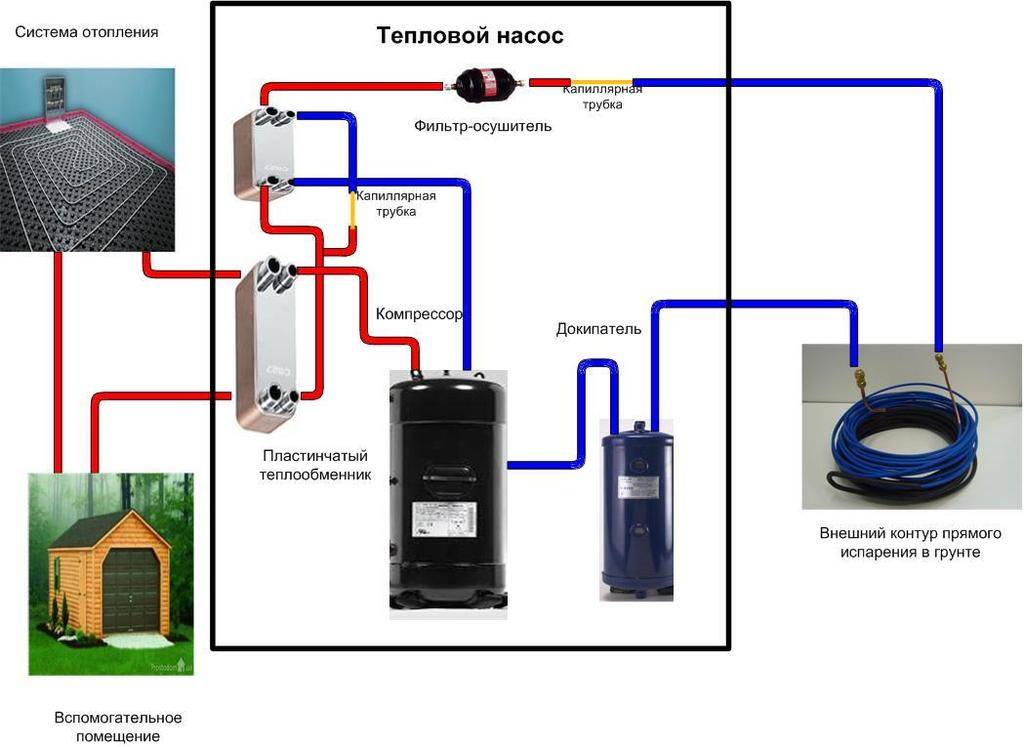

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Для изготовления прибора также будут необходимы терморегулирующий клапан и 30-сантиметровые L-образные кронштейны.
Дополнительно потребуется приобрести следующие детали:

• герметичная тара из нержавейки объёмом 120 литров;
• емкость из пластика объёмом 90 литров;
• три трубы из меди разного диаметра;
• трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

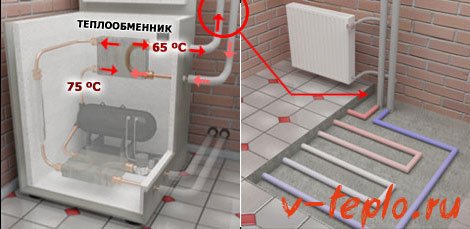

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

К баку из пластика также необходимо прикрепить змеевик – он будет выполнять роль испарителя. Затем закрепить его на участке стены при помощи кронштейнов.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

• «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
• «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
• «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Обслуживание

Для некоторых геотермальные насосы кажутся чем-то сложным и необычным. Однако такое оборудование – нетребовательное и простое в своем использовании.

Процесс обслуживания заключается в тщательном осмотре системы перед отопительным сезоном. Для предотвращения проблем периодически нужно контролировать работу насоса. Внешний осмотр следует проводить ежемесячно. Делается это для того, чтобы убедиться в целостности кабелей и всей конструкции. Раз в полгода нужно анализировать теплоноситель на плотность и кислотность. При необходимости восстанавливается химический состав.
