Принцип работы и описание тепловых насосов для отопления дома

Насосное оборудование

Бытовые насосы и их виды

Уже более двух тысяч лет человечество использует насосное оборудование. За это время оно постоянно усовершенствовалось и приобрело множество модификаций, из которых можно выделить две основные группы:

Насосами откачивают воду из скважин, недр земли, колодцев, выгребных ям, увеличивают в гидравлических системах давление воды. Бытовые насосы могут быть с электрическим источником питания, с двигателем внутреннего сгорания или ручными.

Насосы в системах отопления

Самое главное достижение в использовании насосного оборудования – это возможность полностью исключить необходимость использования твёрдого топлива, газа и других покупаемых источников теплоты. В Европе владельцы своих домов стремятся к обустройству системы отопления, работающей за счёт природной энергии посредством тепловых насосов. Для отечественного рынка установка таких систем — новинка. Тепловые насосы могут быть частью интегрированных систем, обогревающих и охлаждающих помещения. Модифицируются ТН (тепловых насосов) в зависимости от источника энергии (вода, земля, воздух).

Устройство теплового насоса

Теплонасос – это холодильник, который переносит тепло изнутри наружу.

Такая система включает:

• тепловой насос;
• оборудование забора (геотермальные зонды, коллекторы);
• систему распределения тепла (радиаторы, тёплый пол, стены).

Тепловой насос состоит из:

• испарителя;
• конденсатора;
• расширительного клапана (расширительного вентиля, понижающего давление за счёт разжижения газа);
• компрессора (который сжижает газ и повышает давление).

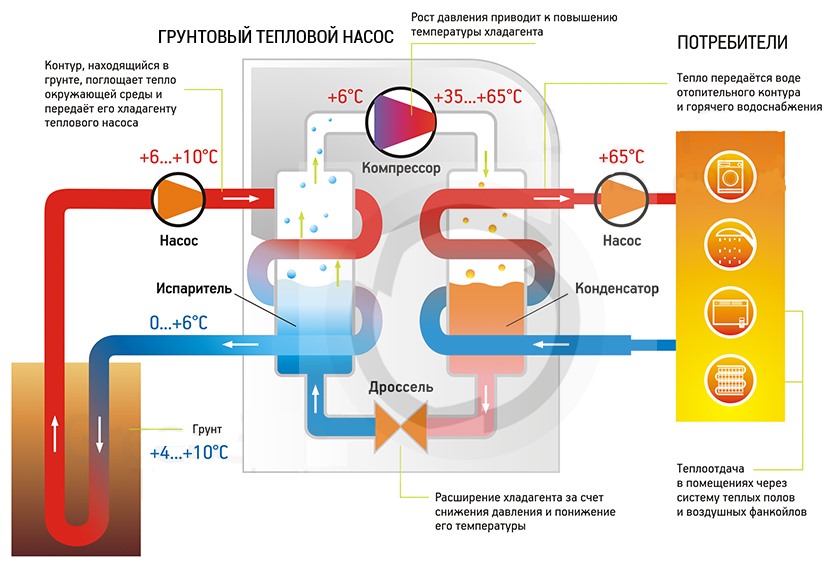

Принцип действия

Общая модель показывает принцип работы системы. Чтобы проще понять весь процесс, будем исходить от простого к сложному. Сначала представим замкнутый контур с газом, приводимым в движение компрессором. Добавив расширительный клапан, в системе будет образовано две области: с повышенным и пониженным давлением. Будучи сжимаемым, газ нагревается. а при снижении давления – охлаждается. Причём наиболее высокая температура газа отмечается сразу при выходе из компрессора, а самая низкая температура газа в системе – в точке выхода из расширительного клапана.

Добавив в систему два теплообменника, с одной стороны нагретый газ через теплообменник-конденсатор будет часть тепла отдавать потребителю, с другой – уже охлаждённый посредством теплообменника-испарителя будет поглощать тепло от внешнего источника. Эта модель обладает функциями теплового насоса.

Полноценный вид ТН представляет собой после подключения к источнику низкотемпературного тепла (геотермальным зондам) и системе отопления (радиаторам, тёплым полам и стенам).

В промежуточном контуре циркулирует охлаждающая жидкость (хладагент), температура кипения которого чуть выше -5 °С. В одной части цикла он представляет собой жидкость, а в другой – газ.

Обычно используется фреон. Первоначально он находится в жидком состоянии. По мере нагревания его температура поднимается. Нагреваясь, фреон превращается в газ с температурой около пяти градусов.

Далее по цепи газ поступает в компрессор, сжимающий его. В результате на выходе выделяется максимально возможное для установки количество тепла (от +35 до +60-65 ° С). После горячий газ поступает в конденсатор. где происходит передача тепла от теплоносителя контурам системы обогрева помещения.

Отдав большую часть тепловой энергии, газообразный фреон поступает в расширительный клапан. Проходя через этот вентиль, резко падает давление и температура, значения которых в точке выхода из клапана имеют наименьшие значения в цикле.

Затем движение повторяет круг.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Альтернативное топливо для насосов

Использовать углеродное топливо в виде дров, угля, газа для работы ТН вовсе не нужно. Источником энергии служит рассеянное в окружающем пространстве тепло планеты, внутри которой находится постоянно действующий ядерный реактор.

Твердая оболочка материковых плит плавает на поверхности жидкой раскаленной магмы. Иногда она прорывается наружу при вулканических извержениях. Вблизи вулканов встречаются геотермальные источники, где даже зимой можно купаться и загорать. Тепловой насос способен собирать энергию практически повсеместно.

Для работы с различными источниками рассеянного тепла существует несколько типов ТН:

1. «Воздух-воздух». Извлекает энергию из атмосферы и нагревает воздушные массы внутри помещения.
2. «Вода-воздух». Тепло собирается внешним контуром со дна водоема для последующего использования в вентиляционных системах.
3. «Грунт-вода». Трубы для сбора тепла располагаются горизонтально под землей ниже уровня промерзания, чтобы даже в самый сильный мороз получать энергию для подогрева теплоносителя в отопительной системе здания.
4. «Вода-вода». Коллектор раскладывают по дну водоема на глубине от трех метров, собранное тепло нагревает воду, циркулирующую в теплых полах внутри дома.

Существует вариант с открытым внешним коллектором, когда можно обойтись двумя скважинами: одна — для забора грунтовых вод, а вторая — для слива обратно в водоносный слой. Такой вариант возможен только при хорошем качестве жидкости, потому что фильтры быстро засоряются, если в составе теплоносителя имеется слишком много солей жесткости или взвешенных микрочастиц. Перед монтажом надо обязательно сделать анализ воды.

Если пробуренная скважина быстро заиливается или вода содержит много солей жесткости, тогда стабильная работа ТН обеспечивается бурением большего количества отверстий в земле. В них опускают петли герметичного внешнего контура. Затем скважины закупоривают с помощью тампонажа из смеси глины и песка.

Особенности работы тепловых насосов

Принцип работы таких устройств похож на холодильное оборудование. Тепловые насосы забирают тепло, аккумулируют его и обогащают, а затем передают его теплоносителю. В качестве выделяющего тепло устройства применяется конденсатор, а для утилизации теплоты с низким потенциалом используется испаритель.

Постоянное повышение стоимости электричества и предъявление жестких требований к охране окружающей среды становится причиной поиска альтернативных методов получения тепла для отопления домов и подогрева воды. Одним из них является использование тепловых насосов, поскольку количество получаемой тепловой энергии в несколько раз превышает затраченное электричество (подробнее: «Экономное отопление электричеством: за и против «).

Если сравнить отопление газом, твердым или жидким топливом, с тепловыми насосами, то последние окажутся более экономичными. Однако само обустройство системы отопления с такими агрегатами обходится гораздо дороже.

Тепловые насосы потребляют электроэнергию, необходимую для работы компрессора. Поэтому такой вид обогрева зданий не подходит в том случае, если в местности наблюдаются частые проблемы с электроснабжением. Отопление частного дома тепловым насосом может иметь разную эффективность, главным ее показателем является преобразование теплоты — разница между потребленной электроэнергией и полученным теплом.

Разница между температурой испарителя и конденсатора присутствует всегда. Чем она больше, тем меньше КПД устройства. По этой причине, пользуясь тепловым насосом, нужно иметь немалый источник низко потенциального тепла. Исходя из этого, следует, что чем больше размер теплообменника, тем меньше энергопотребление. Но в то же время, устройства с большими габаритами имеют гораздо более высокую стоимость.

Отопление с помощью теплового насоса встречается во многих развитых странах. Причем они используются и для обогрева многоквартирных и общественных зданий – это намного экономнее привычной в нашей стране системы отопления.

Виды тепловых насосов

Эти устройства можно использовать в широком диапазоне температур. Обычно они нормально работают при температуре от – 30 до + 35 градусов.

Самыми популярными являются абсорбционные и компрессионные тепловые насосы. Последние из них используют для передачи тепла механическую и электрическую энергию. Абсорбционные насосы устроены сложнее, но они способны передавать тепло, используя для этого сам источник, благодаря чему значительно снижаются затраты электроэнергии.

Что касается источников тепла, то данные агрегаты делятся на следующие виды:

• воздушные;
• геотермальные;
• вторичного тепла.

Тепловые насосы классифицируются и по видам теплоносителя, им может служить воздух, грунт, вода, а также их сочетания.

Рентабельность

Производители

Стоимость системы и расходы на эксплуатацию тепловых насосов — большинство китайских производителей указывает срок окупаемости своей продукции в 2-4 года. Европейские или американские фирмы имеют более серьезный подход к вопросу и более осторожны в своих заявлениях, называя цифры в 5-8 лет, а иногда и больше. Причина этого в том, что стоимость комплекта иногда слишком высока, в сравнении с расходами на сетевые ресурсы она очень проигрывает. Поэтому, в пересчете на обычные способы обогрева, срок окупаемости системы возрастает и становится довольно большим.

Климат

Влияет на рентабельность и географическое положение пользователя. В регионах с суровыми зимами тепловые насосы практически не используются из-за их новизны этой технологии или дороговизны оборудования и монтажа. Поэтому, говоря о рентабельности, надо представлять себе условия работы системы и стоимость альтернативных вариантов. Какого-то единого, общего значения не существует, каждый случай использования ТН имеет собственную историю, стоимость и рентабельность.

Как вам статья?

Мне нравитсяНе нравится

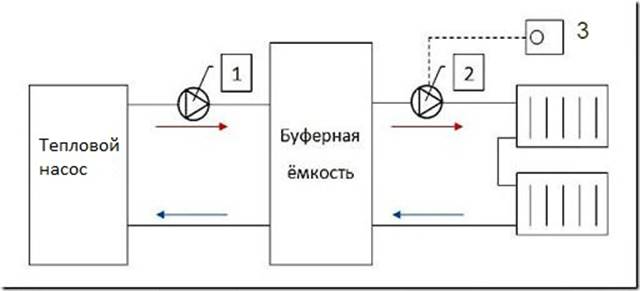

Схема отопления частного дома с применением теплового насоса

Оптимальная схема применения теплонасоса для отопления дома включает в себя накопительный бак. Упрощенно это выглядит так:

Здесь блоки 1 и 2 — запорная арматура, которая решает задачу регулирования поступающих потоков тепла. Они могут быть ручного перекрытия потока или представлять собой автоматизированные термоголовки. Блок 3 — общий терморегулятор или система датчиков.

Работает отопление по следующему принципу:

• тепловой насос отбирает тепло окружающей среды и нагревает воду;
• жидкость поступает либо в теплообменник вторичного нагрева накопительной емкости, либо циркулирует в едином контуре;
• система отопления строится по классическому принципу, ток воды в ней обеспечивается циркулярным насосом.

Приведенная на рисунке схема — минимальное оснащение дома. Она может быть легко дополнена. В частности, никто не мешает установить две емкости и использовать принцип вторичного нагрева жидкости. Одна из них — бойлер с тепловым насосом (установленный непосредственно на выходе последнего) — используется для горячего водоснабжения. А более объемный бак решает задачу подачи теплоносителя в систему отопления.

Отлично работает вариант отопления дома с теплонасосом, накопительной емкостью и системой теплый пол. В этом случае не нужно нагревать жидкость до высокой температуры. Оптимальный показатель для теплого пола — от 30 до 40 градусов. Схема отопления аналогична уже приведенной, только вместо радиаторов вода поступает на коллекторный узел с собственной регулировкой потока.

Однотрубные и двухтрубные системы водяного отопления

Также различаются однотрубная и двухтрубная системы водяного отоплении. В однотрубной системе радиаторы подключены к системе отопления последовательно, в двух трубной параллельно.

На это об основных принципах водяного отопления все! Тепло вашему дому.

Несколько визуальных сконструированных рисунка систем водяного отопления:

Закрытая,двухконтурная закрытая система водяного отопления с бойлером ГВС с Экспансоматом

Закрытая, двухконтурная закрытая система водяного отопления

Закрытая одноконтурная система отопления

Открытая система водяного отопления с искусственной циркуляцией и расширительным баком

Открытая система водяного отопления с естественной циркуляцией и расширительным баком

Obotoplenii.ru

Эффективность воздушного теплового насоса

ВТН эффективны и зимой, и летом, благодаря COP (коэффициенту преобразования). COP теплового насоса – это способ измерения его эффективности путем сравнения потребляемой мощности, необходимой для производства тепла, с количеством тепла на выходе.

Показатель COP  корректируется с учетом времени года. Чтобы иметь возможность сравнивать тепловые насосы по тому, насколько сильно на них влияют эти изменения, используется сезонный COP (Seasonal Coefficient of Performance).

ВТН получает энергию из окружающего воздуха, но при снижении окружающей температуры снижается и эффективность.

Что это и принцип работы геотермального насоса

Тепловой насос – это устройство, преобразующее теплоту Земли в энергию. Данный способ организации отопления частного дома позволяет отказаться от дорогостоящих энергоносителей. Экономия со временем полностью окупает затраты на установку уже в первые сезоны использования. Европа уже давно ищет и внедряет альтернативные методы энергосбережения, чем проявляет заботу об окружающей среде. И нет ни одного повода действовать иначе, тем более, сейчас на рынке нашей страны есть все необходимое.

Применяемых хладогент обладает исключительным свойством, которое заключается в поглощении и отдаче тепла при переходе из одного агрегатного состояния в другое. Если говорить утрировано, принцип работы теплового насоса идентичен холодильной установки. Только главным элементом является теплообменник, который в последнем случае устанавливается на задней стенке.

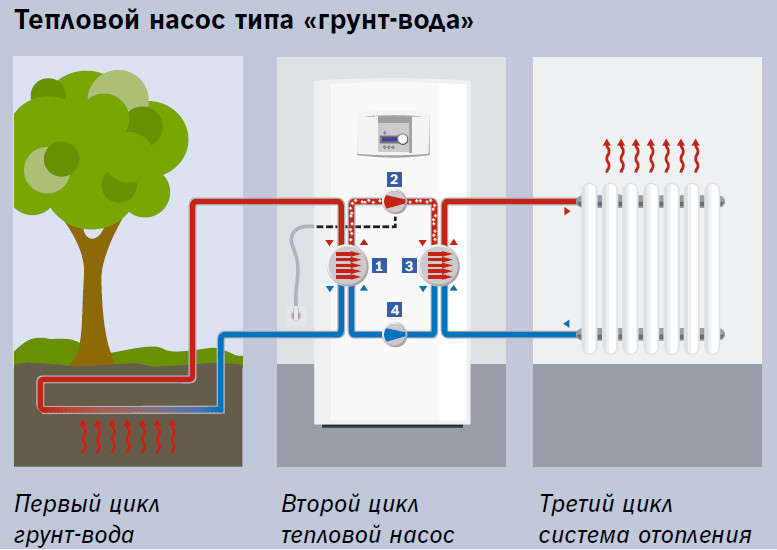

Схематично геотермальное устройство состоит из трех контуров:

1. Принимающий низкопотенциальное тепло от источника.
2. Для циркуляции фреона, меняющего агрегатное состояние.
3. Водяной, передающий тепло от установки к радиаторам.

Именно фреон в процессе работы принимает тепловую энергию от источника, когда испаряется. И наоборот он отдает ее при конденсации. Если рассматривать работу теплонасоса по циклам, суть принципа действия заключается в следующем:

1. Хладогент, находящийся в системе в виде жидкости, в испарителе испаряется. Тепло от источника поглощается в результате этого процесса.
2. Компрессор нагнетает фреон, который сжимаясь, снова переходит в жидкое состояние. При этом накопленная энергия передается теплообменнику.
3. Вода в отопительном контуре, проходя через теплообменник, нагревается и циркулирует по системе. Доходя до батарей, она отдает тепло в комнату.

При этом достигается большой перепад температуры. Такая схема теплового насоса предполагает, что хладогент охлаждается до 6-10 градусов Цельсия, а к теплообменнику подается уже при +60. Но это находясь под давлением. После отдачи тепла оно сбрасывается (стабилизируется) при помощи дроссельного клапана, и циклы повторяются. Кто знаком с работой холодильной установки заметил, что принцип передачи энергии в данном случае идентичен, хотя цели абсолютно противоположные.

Если в холодильнике решается задача понижения температуры в камерах, где хранятся продукты, то отопление тепловым насосом – это возможность поднять температуру в помещении без сжигания электричества или твердых энергоносителей, газа и т.д.

Особенности монтажа ТН системы воздух-воздух

Монтаж ТН воздух-воздух чем-то напоминает установку сплит-системы. В устройстве присутствует два блока – внешний и внутренний, соединенных между собой контуром, по которому циркулирует хладагент.

Наружный или внешний блок теплового насоса, монтируется на улице. Некоторые модели устанавливаются в специальный защитный кожух. Станция настолько легкая, что ее монтаж допускается даже на кровле здания. Рекомендуется, чтобы ТН воздух-воздух устанавливался приблизительно в 2-3 м от входа в жилые помещения.

Внутренний блок размещают таким образом, чтобы потоки нагретого воздуха, максимально эффективно распространялись по помещению. Допускается настенная и потолочная установка.

Централизованное воздушное отопление дома с помощью теплового насоса воздух-воздух, при постоянном проживании, требует использования системы принудительного нагнетания воздуха. Протяженность воздушных каналов и их расположение, тщательно просчитывается во время изготовления проектной документации.

Установка теплового насоса – это сложный технологический процесс, поэтому, выполнение работ выполняют специализированные монтажные бригады, имеющие соответствующую лицензию.

Преимущества и недостатки ТН воздух-воздух

Отзывы реальных владельцев о тепловых насосах системы воздух-воздух, помогают составить точную картину, относительно энергоэффективности использования альтернативных методов обогрева, а также получить представление о существующих преимуществах и недостатках.

Отопление дома ТН воздух-воздух имеет следующие плюсы:

Экономия средств – даже при значительных первоначальных затратах, теплонасос самоокупается уже через 3-6 лет эксплуатации. Так как оборудование рассчитано на 30-50 лет службы, выгоды очевидны. Затраты на электроэнергию, в течение всего отопительного сезона, в 3-5 раз меньше чем у электрокотла.

Полная независимость от традиционных видов топлива. Главное преимущество отопления ТН воздух-воздух заключается в производстве тепловой энергии, без использования газа, твердого и жидкого топлива, и т.д. При условии установки солнечных панелей, можно отказаться и от внешнего электричества.

Экологичность – во время работы используют возобновляемые источники тепловой энергии, полностью отсутствуют вредные выбросы.

Конечно, у теплонасосов есть свои слабые стороны, которые время от времени пытаются исправить производители. К ним относятся:

Зависимость КПД от наружной температуры – производители постоянно совершенствуют системы. Современное оборудование способно работать при -15 -25°С. Эффективность при низких температурах заметно снижается, что ограничивает применение модулей для отопления помещений в условиях Севера.

Большие материальные затраты на приобретение и монтаж теплонасоса. Главный недостаток ТН воздух – воздух, по причине которого, станции не получили широкого распространения в отечественных условиях.

Перспективы использования ТН воздух-воздух достаточно оптимистичные. Сравнительно недавно, несколько крупных производителей объявили о разработке модулей, способных работать при отрицательной температуре до -32°С. Постоянно делается акцент на удешевлении продукции, чтобы сделать ее доступной для потребителей среднего класса, улучшается производительность (средние показатели СОР у современных моделей равны 5-8 единицам).

Тепловой насос для отопления, стоимость и расходы на эксплуатацию

Мощность теплового насоса подбирается в зависимости от тех функций, которые на него будут возложены. Если только отопление, то расчеты можно произвести в специальном калькуляторе, учитывающем тепловые потери здания.

Стоимость теплового насоса зависит не только от мощности, но и от надежности и запросов производителя. Например, агрегат мощностью 16 кВт российского производства обойдется в 7000 у.е., а иностранный насос RFM 17 мощностью 17 кВт стоит порядка 13200 у.е. со всем сопутствующим оборудованием, кроме коллектора.

Следующей строкой расходов будет обустройство коллектора. Она тоже зависит от мощности установки. Например, для дома 100 м2, в котором везде установлены теплые полы (100 м2) или радиаторы отопления 80 м2, а также для подогрева воды до +40 °С объемом 150 л/час потребуется выполнить бурение скважин под коллекторы. Такой вертикальный коллектор обойдется в 13000 у.е.

Коллектор на дне водоема обойдется чуть дешевле. При таких же условиях он будет стоить 11000 у.е. Но лучше стоимость монтажа геотермальной системы уточнять в специализирующихся компаниях, она может очень сильно отличаться. Например, обустройство горизонтального коллектора для насоса мощность 17 кВт обойдется всего в 2500 у.е. А для воздушного теплового насоса коллектор не нужен вовсе.

    Тепловой насос для отопления, бивалентная система c солнечным коллектором

В ежемесячную стоимость отопления тепловым насосом входят только расходы на электроэнергию. Рассчитать их можно так – на насосе должна быть указана потребляемая мощность. Например, для вышеупомянутого насоса мощностью 17 кВт потребляемая мощность составляет 5,5 кВт/час. Всего отопительная система работает 225 дней в году, т.е. 5400 часов. С учетом того, что тепловой насос и компрессор в нем работают циклически, то расход электроэнергии необходимо уменьшить вдвое. За отопительный сезон будет потрачено 5400ч*5,5кВт/ч/2=14850 кВт. Умножаем количество затраченных кВт на стоимость энергоносителя в Вашем регионе.

Обратите внимание, что чем меньше потребляемая мощность теплового насоса, тем меньше ежемесячные расходы. Тепловые насосы выгодны при использовании в бивалентных системах

В дополнение к насосу можно установить солнечный коллектор, который сможет полностью обеспечивать насос электроэнергией летом, когда тот будет работать на охлаждение. Для зимней подстраховки можно добавить теплогенератор, который будет догревать воду для ГВС и высокотемпературных радиаторов

Тепловые насосы выгодны при использовании в бивалентных системах. В дополнение к насосу можно установить солнечный коллектор, который сможет полностью обеспечивать насос электроэнергией летом, когда тот будет работать на охлаждение. Для зимней подстраховки можно добавить теплогенератор, который будет догревать воду для ГВС и высокотемпературных радиаторов.

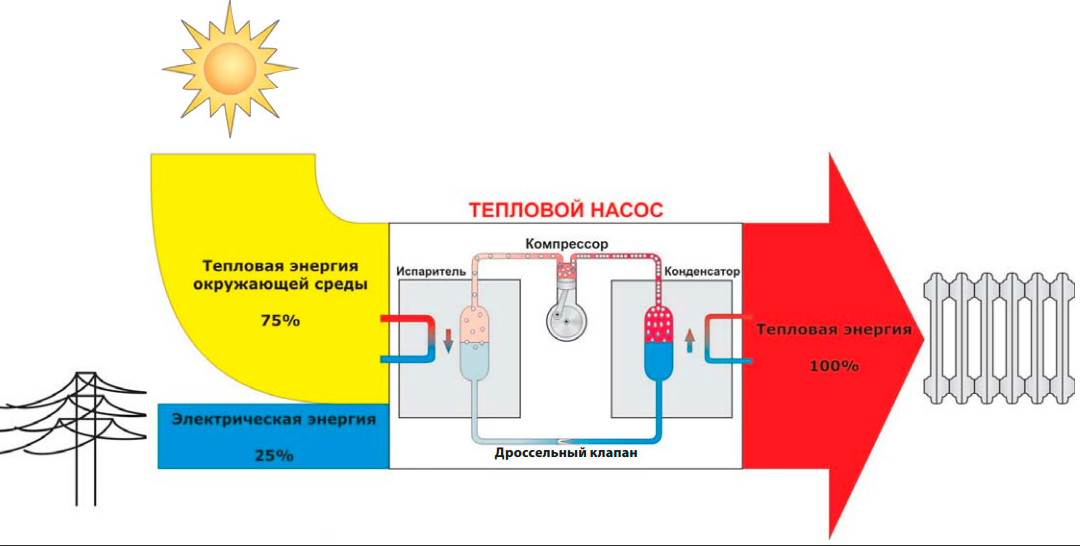

Коэффициент трансформации

Коэффициент трансформации (эффективности) — это соотношение выработанной помпой тепла с учетом затраченного электричества (то есть КПД термонасоса). У разных видов насосов этот коэффициент отличается:

• В случае водяного оборудования коэффициент равняется 5 независимо от сезона. Это обозначает, что во время потребления 1 кВт/ч электричества система выдает 5 кВт/ч тепловой энергии.
• У грунтовых помп коэффициент меньше — 4,1−4,5.
• Самый низкий коэффициент у воздушных насосов, причем эффективность значительно зависит от температуры воздуха. Так при 0C размер коэффициента равняется примерно 3,6, а при -17C он не более 1,6.
