Какие бывают водяные насосы для отопления

Особенности подключения

При подключении прибора желательно учитывать ряд рекомендаций. Соблюдение несложных правил увеличит срок службы системы, она должна работать более эффективно.

Лучше, когда поток, создаваемый насосом, ориентирован горизонтально. При вертикальной направленности эффективность падает на 30%.

Как уже говорилось, ротор мотора располагается горизонтально.

В противном случае возможен перегрев и преждевременный выход из строя. Соблюдение этого условия обязательно!

Устройство лучше ставить на обратной магистрали — для снижения тепловой напряжённости.

Кроме того, перед ним стоит установить грязевой фильтр — ротор чувствителен к наличию примесей окалины, песка, накипи.

Важно! При монтаже предусматривают обводную магистраль — байпас с обязательным перекрывающим шаровым краном или автоматическим клапаном. Это позволит менять оборудование, не нарушая работы системы

На входе и выходе устройства также ставят отсекающие шаровые краны на случай ремонта или профилактики. Их можно заменить на один кран или автоматический шаровой клапан.

Питающую магистраль лучше подключать до насоса — его место между нею и котлом.

Производительность циркуляционного насоса для отопления

Два других очень важных параметра данного типа насосов, тесно связанных друг с другом — это производительность и высота подъема воды. Хорошие насосы имеют следующий показатель 25-40. Это означает максимальный расход 2,5 м3 / ч и максимальную высоту, равную 4,0 м.

Понять, какой поток (эффективность) будут лучшими для настройки насоса — непростая задача. Для того, чтобы передать нужное количество тепла к радиаторам отопления или теплому полу, через них необходимо прокачать определенное количество воды. Если его будет слишком мало, необходимое количество тепла с ним не потечет.

В свою очередь, слишком большой расход тоже не имеет смысла, потому что в крайнем случае вода будет только «пролетать» по трубопроводам и возвращаться в котел почти неохлажденной. Что будет расценено автоматикой котла как отсутствие приема тепла и все отопление будет отключено. Даже если в доме холодно.

Что же тогда является важным? Для этого нужно вспомнить курс физики. Любой напор воды будет встречать на себе гидравлическое сопротивление: его будут создавать трубопроводы, сами радиаторы и, в большей степени, их регулирующие клапаны (чаще всего с термостатическими головками).

Таблица: Расчет производительности насоса

Многие домовладельцы хотят застраховать себя от недостаточного давления горячей воды и покупают оборудование с самым мощным или излишнем напором. На самом деле, это ошибка. С мощными циркуляционными насосами часто возникают проблемы такого характера:

1. Невозможно правильно настроить их параметры (что ведет к перерасходу горячей воды и расходах на отопление);
2. Регулярный шум и возникающие скрипы на клапанах (особенно, когда часть клапанов закрыта).

Так какой же напор циркуляционного насоса будет оптимальным? Как показывает опыт, для любого частного дома в 2-3 этажа, площадью не более 500 кв. м., будет достаточно отопительного насоса с параметрами 25-40. Для компактных домов (до 150 кв. м.) можно выбирать оборудование с еще более низкими параметрами.

Выбор и расчет циркуляционного насоса в гравитационных системах

Перед установкой циркуляционных насосов необходимо просчитать параметры устройства. В частном доме лучшие исключить слишком мощные и шумные насосы. Если в вашем доме установлена сложна система теплоснабжения с многоуровневыми трубами, лучше заказать просчеты у профессиональных инженеров. Если же вы хотите произвести расчеты самостоятельно, воспользуйтесь стандартными формулами. Поскольку ваши просчеты могут быть неточными, к полученным данным прибавьте +10%.

На работу циркуляционного насоса и скорость обогрева помещения влияет диаметр, материал труб, показатели напора, температура воды. Расход в системе теплоснабжения определяет количество литров воды за минуту, проходящей через участок замкнутого круга системы. Для упрощенного понимания придерживайтесь следующего принципа: для котла мощностью 20кВт потребуется 20 литров, для батареи на 10кВт потребуется 10 литров теплоносителя в указанную единицу времени.

В узких трубах фиксируется более высокое сопротивление на пути движения воды. При необходимости вы можете воспользоваться существующими таблицами с соответствиями расхода и диаметра труб.

Параметрами в работе насосов считают:

• сила напора – это высота, на которую циркуляционный насос способен поднять воду;
• расход жидкости. Рассчитывается с учетом мощности и диаметра тепловых труб в системе.

Сила напора не играет такой роли, как расход. Циркуляционные насосы не применяют для подъема жидкости. Если же в котлах уже есть насос, тогда его дополнительная установка не требуется.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

1. Производительности.
2. Шумоизоляции.
3. Надежности.
4. Длительного срока эксплуатации.

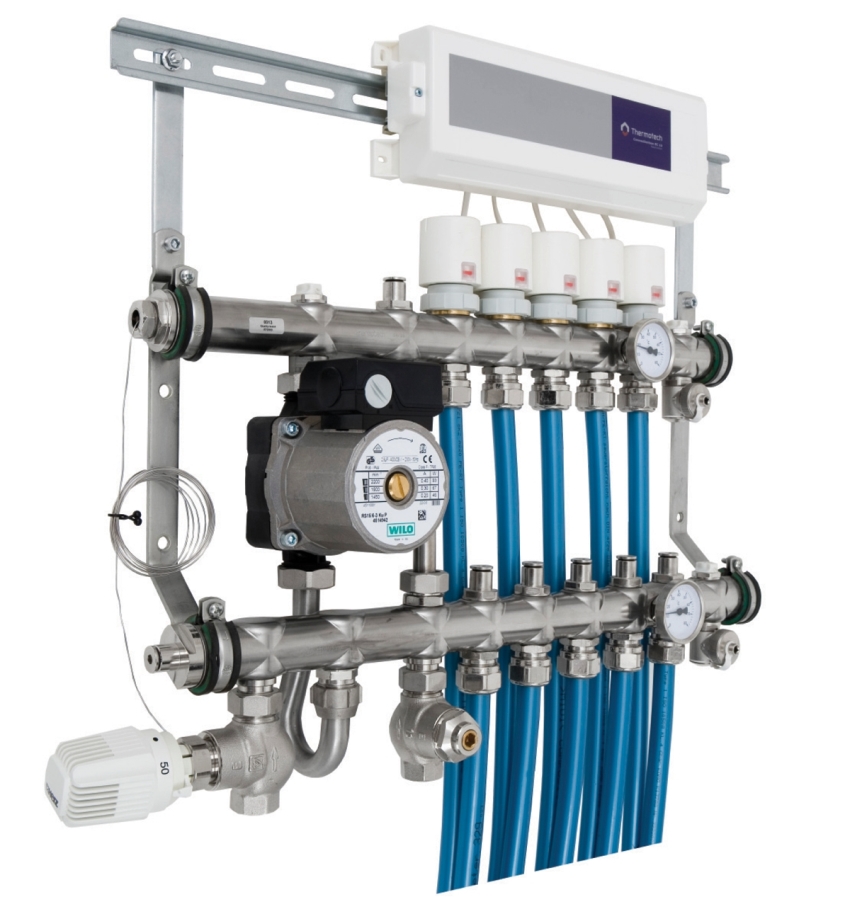

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

• Жидкость поступает в полость, выполненную в виде ракушки.
• Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
• Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
• Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

• По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
• По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

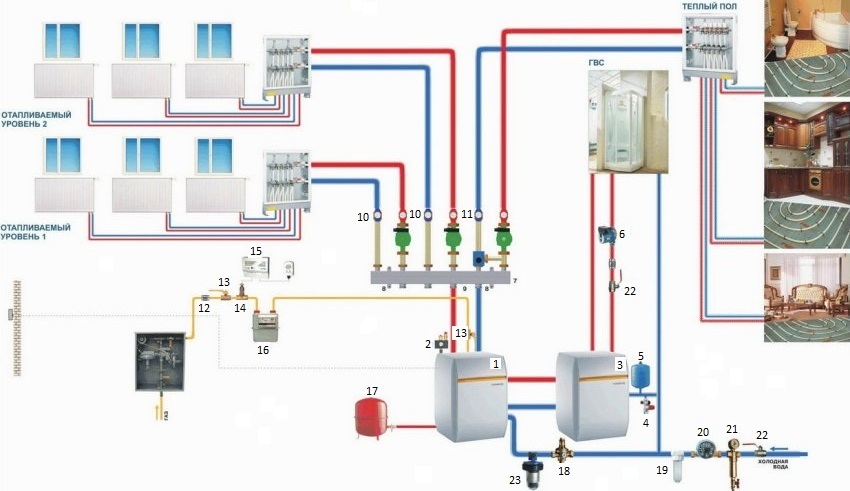

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Характеристики циркуляционного насоса для отопления, лучшие производители и модели

Как улучшить эффективность работы системы отопления? Для этого существует множество способов: от выбора материала изготовления труб и радиаторов, до увеличения мощности котла. Главным показателем КПД системы является разница температур воды на входном и выходном коллекторе котла (Δt). При уменьшении этого значения сокращается количество энергии для нагрева воды в системе. Одним из способов реализации является увеличение скорости прохождения теплоносителя по трубам. Для этого устанавливают циркуляционные насосы, о выборе которых и пойдет речь.

Циркуляционный насос предназначен для принудительного движения воды по системе отопления. На рисунке ниже показана типичная конструкция насоса:

Работа данного устройства основана на использовании центробежной силы. В конструкции предусмотрено колесо с изогнутыми лопастями, которое закреплено на валу электродвигателя. Вода, попадая на вращающиеся элементы увеличивает свою скорость движения. После прохождения колеса, теплоноситель попадает в диффузор, где кинетическая энергия преобразовывается в потенциальную. Это необходимо для повышения статического давления.

Типы насосов

Конструктивно циркуляционные насосы разделяются на 2 типа:

• «Мокрые». Ротор двигателя омывается перекачиваемой жидкостью. Данные модели характеризуются низкой ценой и относительно небольшими мощностями. Устанавливаются для систем индивидуального отопления в частных домах.
• «Сухие». Защита ротора от воды реализуется с помощью специальной мембраны. Эти насосы имеют большую мощность и применяются для систем с большими объемами теплоносителя.

Прежде, чем приобрести циркуляционный насос, необходимо выбрать его модель. Для этого следует знать его основные технические параметры и критерии выбора.

Технические характеристики и расчет мощности

Для всех насосов применяется единая система маркировки. В ней указываются следующие параметры:

1. Присоединительный диаметр. Для бытового применения используются механизмы с размерами патрубков 25 и 32 мм.
2. Мощность. В данном случае указывают максимальную высоту подъема воды — дм (от 40 до 60). Оптимальная величина напора для индивидуальной системы – от 0,5 до 2,7 м³/час.

Напор воды, создаваемый насосом, необходим для преодоления гидравлического сопротивления в трубах. В среднем, на участок трубопровода длинной 10 м необходимо 0,6 м напорного столба насоса. Т.е для отопительной системы общей протяженностью 70 м.п. напорный столб насоса должен быть 4,2 м. Расход (производительность) рассчитывается по формуле:

• Q – величина расхода насоса.
• N – мощность котла отопления.
• Δt – разность температур на входе и выходе котла.

Опытным путем были установлены оптимальные параметры насосов для монтажа в системах отопления домов с различной квадратурой помещения. Эти характеристики показаны в таблице:

Площадь помещения, м²

После расчетов параметров насоса необходимо проанализировать рынок производителей.

Обзор производителей

В настоящее время производством циркуляционных насосов занимается ряд европейских фирм, продукция которых характеризуется высоким качеством, большим сроком эксплуатации и удобным монтажом.

Продукция немецкого концерна «Wilo SE» давно известна российскому потребителю. Компания занимается производством насосного оборудования для различных систем отопления, вентиляции и водоотведения. Для автономного отопления из ассортимента компании можно выбрать оптимальную модель, например Wilo-Stratos ECO.

• Максимальный расход – 2,5 м³/час
• Напор – 4,9 м
• Номинальная мощность – 59 Вт
• Внутренний диаметр для подсоединения – 25

В данной модели реализованы автоматические и ручные режимы работы. Возможны настройки частоты вращения ротора, перепадов давления, функция деблокировки.

Итальянская компания «DAB» уже более 40 лет специализируется на выпуске центробежных насосов, как для частного пользования, так и для больших промышленных объектов. Среди продукции стоит выделить модель насоса с мокрым ротором: EVOTRON 40/130.

Особенностью данной модели является удобный цифровой дисплей, позволяющий контролировать режимы работы устройства. Технические характеристики:

• Максимальный расход – 2,7 м³/час
• Напор – 4 м
• Номинальная мощность – 27 Вт
• Внутренний диаметр для подсоединения – 25

Помимо вышеперечисленных производителей на российском рынке насосной техники также пользуются спросом продукция компаний Pedrollo, Gruvdfos.

При выборе насоса необходимо учитывать репутацию производителя (качество его продукции). В большинстве случаев это можно сделать, проанализировав отзывы покупателей. Именно они помогут составить объективную картину.

Как вам статья?

Мне нравитсяНе нравится

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

• возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

• в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Циркуляционные насосы для отопления Grundfos

Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:

• нерегулируемые (серия UPS);
• регулируемые (серия ALPHA).

Циркуляционный насос Grundfos в разобранном виде

Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.

Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.

• UPS 25-40/60/80;
• UPS 32-40/60/80.

Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м

Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.

Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.

Статья по теме:

Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.

На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики

Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA

Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:

• ALPHA2 L;
• ALPHA2;
• ALPHA3.

ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.

Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов

ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.

Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.

Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон

ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.

При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон

Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).

Лучшие насосы премиум-класса для систем отопления дома

Модели этой категории отличаются высокой производительностью и мощностью. Их используют в многоэтажных жилых зданиях или на предприятиях.

Подобные насосы весьма дорогостоящи, однако обладают гибкой настройкой, удобством управления и крайне надежны.

ESPA RE1-F SAN SUP 40-80-B 230 50

5.0

★★★★★оценка редакции

100%
покупателей рекомендуют этот товар

Аппарат имеет облегченную конструкцию и удобен при монтаже. Он оснащен светодиодным дисплеем и трехступенчатым электронным регулятором мощности, что упрощает контроль режимов работы и всех основных параметров.

Функция автоматической настройки устанавливает наиболее подходящее давление в соответствии с текущими потребностями. Благодаря применению электродвигателя на постоянных магнитах достигается экономия энергии до 70%.

Достоинства:

• гибкая настройка;
• информативный экран;
• экономия электричества;
• тихая работа;
• дистанционное управление.

Недостатки:

высокая стоимость.

ESPA RE1-F SAN SUP 40-80-B 230 50 отличается производительностью, доходящей до 35 кубических метров в час. Такой насос можно устанавливать в промышленных зданиях или жилых домах большой площади с многоступенчатой системой отопления.

AQUARIO AC 14-14-50F

4.9

★★★★★оценка редакции

94%
покупателей рекомендуют этот товар

Особенностью модели является высокое значение показателя напора. Прочный чугунный корпус, технополимерное рабочее колесо, естественная смазка и охлаждение узлов способствуют продлению срока службы устройства.

Максимальная производительность насоса — 466 литров в минуту, давление 10 атмосфер. Аппарат бесшумен при работе и удобен в установке благодаря компактным размерам и простому резьбовому соединению.

Достоинства:

• долгий срок службы;
• высокая производительность;
• малые габариты;
• бесшумная работа.

Недостатки:

отсутствие регулятора скорости.

Aquario AC 14-14-50F станет отличным приобретением для установки в многоэтажном доме. Напор до 16 метров гарантирует стабильную работу насоса в разветвленной системе.

ZOTA RING 65-120F

4.8

★★★★★оценка редакции

86%
покупателей рекомендуют этот товар

Этот агрегат можно подключать к трубам малого диаметра, а также использовать в отопительных системах с незамерзающими теплоносителями. Основные узлы аппарата выполнены из материалов, устойчивых к высокой температуре и износу.

Максимальная производительность составляет 20 кубометров в час, напор — 15 метров. Благодаря мощности 1300 Вт и электронному контролю состояний достигаются высокая эффективность работы и удобство управления насосом.

Достоинства:

• простота установки;
• долговечность;
• мощный двигатель;
• высокая производительность.

Недостатки:

неустойчив к воздействию влаги и пыли.

ZOTA RING 65-120F обеспечит циркуляцию теплоносителя в малоэтажных жилых домах. Отличный выбор для жителей коттеджей или дачников.

Популярные производители и модели

Рассмотрим наиболее известных производителей циркуляционных насосов и их моделей:

WILO TOP-S 30/10 EM PN6/10

Это массивное устройство с чугунным корпусом и высокой производительностью — до 12 м3/час. Напор тоже немалый — обеспечивает подъем теплоносителя на 10 м. Средняя точка на графике дает подъем 6 м3 на 6 м. Режим работы трехскоростной. Недостатками этого прибора считают большую массу и вес, а также увеличенный пусковой ток.

BELAMOS BRS 25 / 8G

Российский бренд, но производится в странах Юго=Восточной Азии. При этом, соотношение цены и качества вполне удачное. Максимальная производительность — 5,28 м3/ч, а напор — 8 м. Внешне этот аппарат является полной копией немецкого Grundfos UPS, хотя по характеристикам он несколько уступает оригиналу.

Grundfos UPS 25-40 180

Оптимальный вариант для отопления частного дома средней величины. Мощность — 45 Вт, производительность — 2,93 м3/ч, напор — 4м. Конструкция мокрого типа, но качественно изолирована о протечек. Пользователи отмечают низкий уровень шума во время работы, качественную сборку, долговечность аппарата.

Aquario AC 254-180

Хороший вариант для частного дома с двухтрубной отопительной системой. Производительность составляет 1,8 м3/ч, что на первый взгляд маловато. Однако, для небольших систем этот насос — оптимальный вариант, который непросто отыскать. Корпус чугунный, мощность составляет 48 Вт. Низкая стоимость устройства является дополнительным плюсом.

Wilo Star-RS 30/6-180

Удачно подобранные характеристики этого насоса позволяют установить его в подвале двухэтажного дома. Он обеспечивает 5,5 м при производительности 3,5 м3/ч. Это сочетание дает возможность работать в системе, обслуживающей большую площадь. Потребляемая мощность — 84 Вт, что многовато, но низкая стоимость прибора уравновешивает этот недостаток.

Grundfos UPS 32-80

Этот образец мощного и прочного насоса способен перекачать 11 м3 жидкости в час. Корпус бронзовый, устойчивый ко всем нагрузкам, как механическим, так и к температурным. Напор 7,5 м позволяет работать даже в трехэтажных домах. Аппарат дорогой, но, по утверждениям владельцев, вполне соответствует этой стоимости.

Wilo Yonos PICO 25/1-6

Этот прибор оснащен электронным блоком управления. Напор — до 6 м, производительность — 3,7 м3/ч. Это не слишком много, но для двухэтажного дома среднего размера вполне подойдет. Имеется функция автоматического удаления воздуха, весьма полезная в частных отопительных системах. Дополнительный плюс — удобный способ подключения питания. Используется герметизированная колодка, которая просто защелкивается в гнезде.

Установка в систему отопления

При установке нужно учитывать следующие вещи.

Выбор места и разметка

Эффективность работы насоса зависит от правильности его подключения. Если установить аппарат на общую магистраль, то давление повысится на всех ветках сети отопления.

На отдельных участках давление повысится незначительно, потому что общий объем труб создает слишком большое сопротивление.

Для значительного увеличения давления потребуется агрегат большей мощности, что отрицательно скажется на энергопотреблении и бесшумности.

Внимание! Эффективность работы повысительного насоса, установленного в общую магистраль, невелика. Более предпочтительный вариант — установка агрегата непосредственно перед тем элементом, которому требуется поддержка давления:

Более предпочтительный вариант — установка агрегата непосредственно перед тем элементом, которому требуется поддержка давления:

1. перед котлом отопления;
2. перед системой теплого пола;
3. перед удаленной веткой системы отопления.

В других местах сети давление не изменяется. Даже установка нескольких отдельных агрегатов может оказаться более выгодной, чем монтаж одного мощного прибора.

Справка! Насос устанавливается в месте, позволяющем обслуживать устройство и, при необходимости, менять его.

В выбранном месте трубы размечается участок, в который будет выполнена врезка. Его длина определяется размерами аппарата с учетом переходных штуцеров и запорных кранов. Запорная аппаратура необходима для того, чтобы в дальнейшем имелась возможность легкой замены насоса при выходе его из строя. Запорные краны ставятся по обеим сторонам патрубков, образуя напорный узел.

Схема подключения

Монтаж напорного узла производится по следующей схеме:

• Выбранный участок отопления перекрывается, из него сливается вода.
• Труба обрезается по разметке.
• Торцы труб отопления подготавливаются к соединению с напорным узлом.

На металлических трубах нарезается внешняя резьба, на металлопластик устанавливаются фитинги, в пластиковые трубы ввариваются переходники с резьбой.

В разрыв труб включается напорный узел.

Если работа повысительного насоса будет непостоянной, то соединение можно выполнить по байпасной схеме. Для этого напорный узел монтируется параллельно основной трубе, а в ней между точками врезки устанавливается запорный кран. В результате движение теплоносителя может происходить двумя способами:

1. По байпасу, когда кран на нем открыт, а краны на напорном узле закрыты. Насос при этом не работает.
2. Через напорный узел, когда краны на нем открыты, а кран на байпасе закрыт.

Важно! При монтаже необходимо следить, чтобы направление движения воды в трубах и направление работы повысительного насоса совпадали

Герметизация соединений и проверка работы

Во время установки необходимо предусмотреть надежную герметизацию мест соединения, чтобы избежать течи при эксплуатации системы. Герметизация выполняется с использованием резиновых прокладок и ФУМ-ленты.

После окончания монтажа производится пробный пуск системы отопления при неработающем насосе. Все обнаруженные течи тщательно устраняются.

Подключение к электрической сети

Подключение к электрической сети лучше доверить специалистам. Они выполнят работы по следующей схеме:

1. В щитке для каждого насоса устанавливается отдельное устройство защитного отключения (УЗО).
2. От распределительного электрощитка протягивается отдельная трехжильная линия к месту монтажа.
3. Вблизи места установки насосного узла монтируется розетка, к которой и подключается насос.
4. Проводится испытание установленного повысительного насоса. Запускать его можно, только когда возобновится циркуляция воды в системе.
