Тепловые насосы для отопления дома: устройство, правила подбора и установки

Принцип действия теплового насоса

Принцип действия тепловых насосов схож с работой холодильных машин, где производиться получение холода путем отбора теплоты из какого-либо объема испарителем, а конденсатор осуществляет сброс теплоты в окружающую среду. В тепловом насосе же процессы происходят в обратном порядке — в этом и заключается основное различие. Мы не будем перечислять конкретные модели обрудования, их можно посмотреть на сайте, а разберем детали функционирования тепловых насосов.

Устройство теплового насоса:

Тепловой насос состоит из двух теплообменников — испарителя и конденсатора. В испарителе с помощью испаряющегося хладагента поддерживается температура ниже температуры того тела (грунт, вода или атмосферный воздух), от которого требуется отобрать тепло. В конденсаторе поддерживается температура выше температуры другого тела (система отопления дома), которому тепло передается.
Разные уровни температур в первом и втором теплообменниках обеспечиваются с помощью циркулирующего между ними хладагента, способного изменяться от жидкого к газообразному состоянию и обратно при различных температурах.

Тепловым насосам для работы требуется электроэнергия. Ориентировочно, затратив 1 кВт электроэнергии на работу компрессора и насосов, можно получить 3 — 5 кВт тепловой энергии. В летний период, при наличии реверсивного режима работы, тепловой насос может охлаждать воздух в помещении.

Безопасность и экологичность прежде всего

Отопление с помощью описанных в данной статье насосов является одним из наиболее экологических методов. Обусловлено это по большей части сокращением выбросов в атмосферу углекислых газов, а также сбережением невосстанавливаемых энергоресурсов. Кстати, в нашем случае используются возобновляемые ресурсы, поэтому бояться, что тепло вдруг закончится, не стоит.

Благодаря использованию вещества, кипящего при низких температурах, появилась возможность реализовать обратный термодинамический цикл и при меньших затратах энергии получать достаточное количество тепла в дом. Что касается пожаробезопасности, то тут и так все понятно. Нет вероятности утечки газа или мазута, взрыва, нет опасных мест для хранения горючих материалов и многое другое. В этом плане тепловые насосы очень хороши.

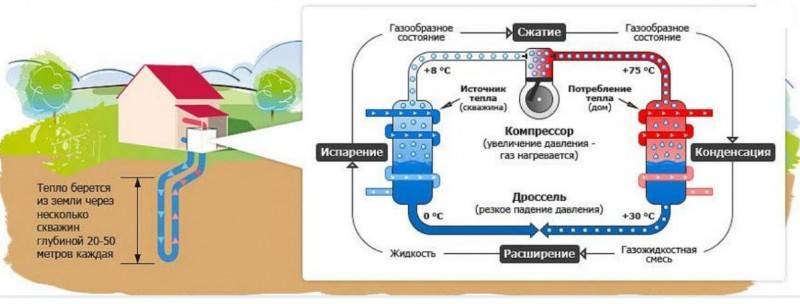

Как работает тепловой насос

Любой теплонасос состоит из испарителя, конденсатора, расширителя, понижающего давление, и компрессора, который давление повышает. Все эти устройства соединены в один замкнутый контур трубопроводом. По трубам циркулирует хладагент, инертный газ с очень низкой температурой кипения, поэтому в одной части контура, холодной, он представляет собой жидкость, а во второй, теплой, он переходит в газообразное состояние. Точка кипения, как известно из физики, может меняться в зависимости от давления, вот зачем нужны в этой системе расширитель и компрессор.

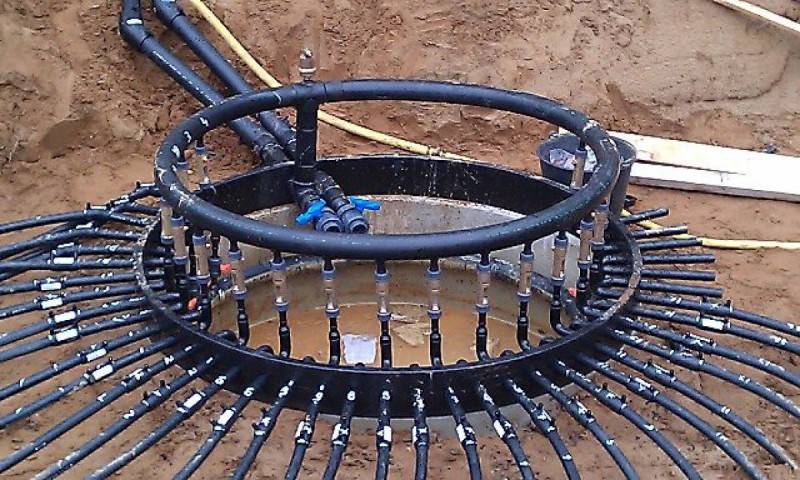

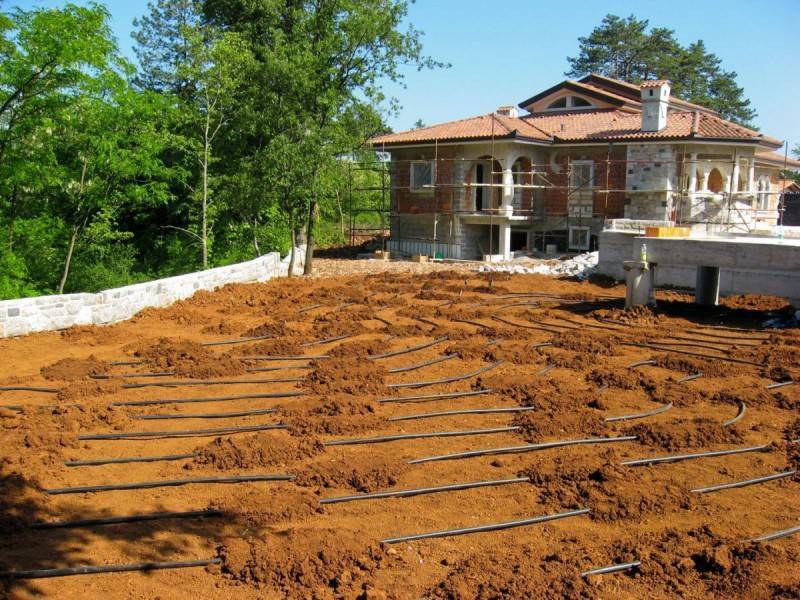

Предположим, что снаружи теплоноситель циркулирует по трубам, уложенным в земле, поскольку он имеет низкую температуру, то проходя по ним, он нагревается, даже когда внешняя температура составляет всего около 4-5 С. Поступая в испаритель, который выполняет функцию теплообменника, теплоноситель отдает полученное тепло во внутренний контур системы, который заполнен хладагентом. Даже этого тепла достаточно, чтобы хладагент перешел из жидкого в газообразное состояние.

Какой дом Вам нравится больше? Дом из бруса 14.55% Кирпичный дом 9.23% Бревенчатый дом 5.93% Дом из газобетонных блоков 17.76% Каркасный дом 36.03% Дом из пеноблоков 16.5% Проголосовало: 2612

Двигаясь дальше, газ перемещается в компрессор, где под действием высокого давления сжимается, а его температура при этом повышается. Став горячим, газ поступает в конденсатор, который также является теплообменником. В нем происходит передача тепла от горячего газа к теплоносителю обратного трубопровода, входящего в отопительную систему дома. Отдав тепло, газ охлаждается и снова переходит в жидкое состояние, в то время, как нагретый теплоноситель поступает в систему горячего водоснабжения и отопления. Проходя через редукционный клапан расширителя, сжиженный газ снова попадает в испаритель – цикл замыкается.

Преимущества использования тепловых насосов

В отличие от стандартных источников тепла тепловые насосы, имеющие высокую мощность, обладают массой преимуществ, среди которых стоит выделить:

  • высокая экономия, которая напрямую связана с отсутствием необходимости закупки, перевозки, хранения топлива;
  • экономия пространства, которое требуется для установки котельной, транспортного пути и топливного склада.

Недорогой тепловой насос, установленный своими руками, не способствует изменению общего ландшафта территории и фасада дома. К тому же, благодаря своей компактности, насос остается абсолютно незамеченным для посторонних глаз.

Тепловой насос «Вода-вода»: принцип работы

Также не стоит сразу отбрасывать возможность использования кинетической энергии воды. Дело в том, что на большой глубине температура остается достаточно высокой и изменяется в небольших диапазонах, если это вообще происходит. Вы можете пойти несколькими путями и использовать:

  • Открытые водоемы, такие как реки и озера.
  • Грунтовые воды (скважина, колодец).
  • Сточные воды пром.циклов (обратное водоснабжение).

С экономической и технической точки зрения проще всего наладить работу геотермального насоса в открытом водоеме. При этом существенных конструктивных отличий между насосами «грунт-вода» и «вода-вода» нет. В последнем случае погружаемые в открытый водоем трубы снабжаются грузом. Что касается использования грунтовых вод, то конструкция и монтаж более сложные. Необходимо выделить отдельную скважину для сброса воды.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

  • теплоноситель никак не соприкасается с воздухом в помещении;
  • внутри герметичной системы трубопроводов давление выше атмосферного;
  • расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

  1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
  2. Трубы подачи и обратки располагают под наклоном.
  3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
  4. Давление внутри открытой системы отопления равно атмосферному.
  5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

  • на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
  • подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

  1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
  2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
  3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
  4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
  5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Отопление при помощи теплового насоса

О геотермальном отоплении задумываются многие владельцы частных домов. О горячих источниках и вулканическом тепле вблизи от дома речь не идет, подобные мнения давно стали архаизмом – современные домовладельцы прекрасно разбираются в новых методах обогрева жилья. Компактные современные электрические тепловые насосы преобразовывают тепловую энергию даже при относительно небольших разницах температур, и вполне применимы для районов с умеренным климатом. Камнем преткновения может стать высокая первоначальная стоимость системы, материалов и монтажа. Простота принципа действия и эффективный обогрев данного метода уже доказан практикой.

Кратко о принципе действия – посредством установленного в жилище теплового насоса используется грунтовое тепло и энергия воды, находящихся ниже, чем уровень промерзания. В пробуренных скважинах и котлованах устанавливают теплообменники, подающие энергию в горячие водные резервуары, находящиеся в подвале дома. От накопителей тепло идет в низкотемпературное нагревательное оборудование, смонтированное под полом, возможно в настенные радиаторы. Таким образом, работа главного элемента обогревающей системы – теплового насоса, проходит одновременно по двум контурам. Один из контуров – внутренний, и является отопительной системой дома, потребление в высокой точке: это радиаторы, соединенные трубопроводами, и система горячего водоснабжения. Возможно и отопление системой теплого плинтуса и теплого водяного пола. Посредством второго контура – внешнего, размещенного в грунте под участком или в близко расположенном водоеме, и осуществляется забор тепла из земли и воды: источник тепла низкого уровня, или грунтовой зонд.

Геотермальные зонды используют электроэнергию, из расчета одного кВт на преобразование тепла недр в тепловую энергию мощностью не менее 4 кВт. По сути тепловой насос – это электрический двигатель, и конструкция предусматривает возможность реверсирования. Результат – возможность не только обогревать дом в холодное время года, но и кондиционировать в жаркие летние месяцы.

Главным минусом данного метода обогрева считают немалую стоимость установки оборудования системы. Первое время окупаются расходы, а экономический эффект заметен не сразу. Но срок службы подобных систем, причем без эксплуатационных затрат на обслуживание – более четверти века. Срок значительный, и этот плюс перевешивает трудности от крупных финансовых вложений при установке системы. По окупаемости системы можно провести аналогию с кондиционированием современный эффективный отопительный кондиционер, имеющий КПД более 97% дает тепловой энергии примерно 0,98 кВт на 1 кВт затраченной электрической энергии. Расчет получается в пользу геотермального метода, эффективность которого выше более, чем в четыре раза.

Особенности эксплуатации такого теплового насоса

Раз в год необходимо проводить самостоятельный визуальный осмотру узлов насоса, выполнять рекомендации по техническому обслуживанию – своевременно смазывать детали, следить за корректностью работы прибора при перекачивании воды.

Некоторые виды оборудования нуждаются в регулярной проверке (обычно 1-2 раза в год) специалистов сервисного центра. В ходе проверки выявляют:

    • протечки машинного масла через трещины в контуре;
    • качество креплений и соединений;
    • уровень давления в баках и контурах;
  • неисправности в работе силовой проводки.

Монтаж теплового насоса вода-вода следует поручить обученным специалистам. Неэффективность системы чаще всего связана с ее неправильной установкой. Тепловое оборудование пригодно для эксплуатации как жителями Южный регионов, так и Северных.
