Тонкости выбора труб для теплого пола

Плюсы и минусы водяного пола

Известно, что внутрипольный подогрев бывает двух типов:

• электрический;
• водяной.

На самом деле, эксперты считают электрические «теплые полы» более удобными как в монтировании, так и в использовании, чем водяные. Для них требуется кабель, которым легче манипулировать, чем трубами: он легко сгибается, можно придать ему новую форму и захватить большую площадь и т.д.

Электрические теплые полы не требуют вмешательств в водопровод, коллектор и он не сможет дать утечку воды, которая при этом уничтожит поверхности полов или затопит квартиры снизу. Но даже и эти риски и явные недостатки не мешают водяным полам быть более востребованным, чем электрическим.

Удивление развеется,если вспомнить тот факт, что электричество в нашей стране — самый дорогой коммунальный ресурс, стоимость которого постоянно возрастает. Чтобы поставить водяной пол, энергогенератором уже будет газовый котел, который обеспечит тепло и экономию бюджета.

Более того, если теплый водяной пол устраивается в городской многоэтажке и при монтаже ее подключается к централизованному отоплению, то в таком случае его эксплуатация и вовсе окажется без дополнительных трат. Единственный минус — об этом может узнать служба ЖКХ и соседи, которым станет поступать меньше тепла.

Те. кто хочет провести водяной подогрев, должны учесть следующее: суммарная толщина конструкции этого удобства по сравнению с электрическим, будет очень серьезной, составляя примерно 150 мм. Эта информация будет полезна для монтажников квартир, в которых низкие потолки: им будет нужно отказаться от водяного пола.

Полимерные трубы

Пластиковая труба может быть изготовлена на основе:

• полиэтилена;
• полипропилена.

Полиэтиленовые трубы

Полиэтилен как материал труб для теплого пола в чистом виде не применяется, так как в силу свих физических свойств не может быть использован при температуре свыше 25ºС. Однако на основе полиэтилена изготавливаются:

• трубы из сшитого полиэтилена. Изделия имеют маркировку PEX;
• трубы из полиэтилена повышенной термостойкости (PE-RT).

В зависимости от метода обработки полиэтилена красные трубы PEX подразделяются на следующие виды:

• PE-Xa. Для производства применяются пероксиды;
• PE-Xb. Процесс сшивки происходит за счет силана и дополнительных катализаторов;
• PE-Xc. Сшивка молекул производится при содействии электронов;
• PE-Xd. Для изготовления используется азот.

Для изготовления термостойких труб применяется модифицированный полиэтилен, обладающий в первую очередь высокой устойчивостью к большим температурам и давлению. Отличительными характеристиками труб PE-RT по отношению к PEX также являются:

• более низкая стоимость изделий, которая возникает из-за отсутствия необходимости проведения дополнительной обработки материала;
• отсутствие каких-либо шумов;
• увеличенный период использования;
• возможность соединения методом сварки.

Для более высокой устойчивости трубы могут армироваться:

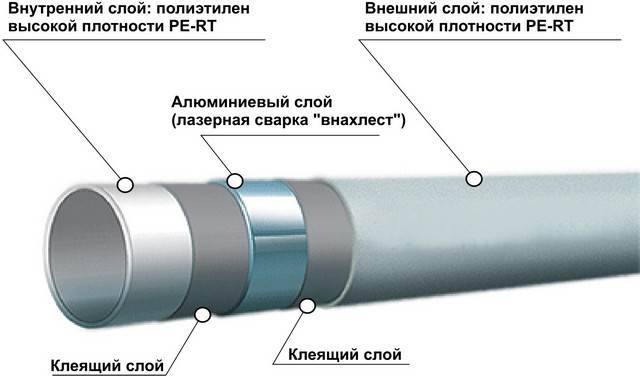

алюминием (PEX-AL-PEX). Второе название – металлопластиковые трубы;

Металлопластиковая труба для пола с подогревом

специальным веществом (полиэтилвиноловый спирт), создающим противокислородный барьер (PEX-EVOH).

Труба с противодиффузной защитой

Трубы из нескольких видов материала абсолютно не подвержены расслоению, поэтому их технические характеристики и стоимость привлекают большое количество потребителей.

Как выбрать наиболее оптимальный вариант полимерных труб? Определиться с выбором  трубы поможет видео.

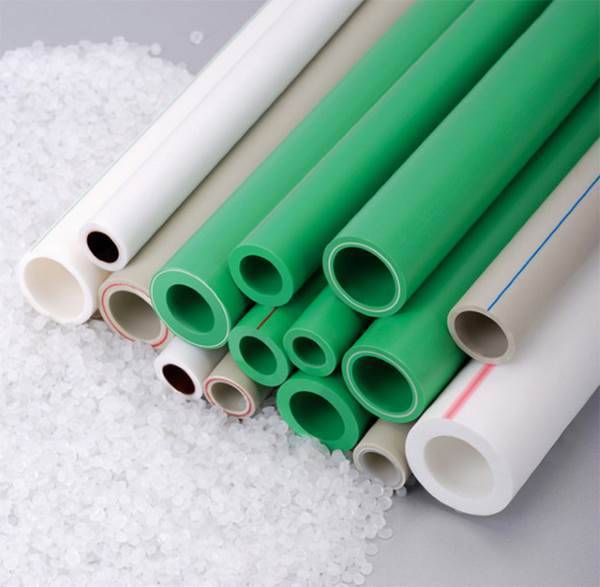

Полипропиленовые трубы

Полипропиленовая труба (маркировка PN) выпускается следующих видов:

1. PN10 – максимальное давление, которое способна выдерживать труба составляет 10 атмосфер. Температура пропускаемой жидкости до 45ºС;
2. PN16 выдерживает давление 16 атмосфер, а температура воды увеличивается до 60ºС;
3. PN20 – при давлении в 20 атмосфер максимальная температура составляет 95ºС;
4. PN25 – температура остается на уровне 95ºС, а давление увеличивается до 25 атмосфер.

Таким образом, теплый пол из полипропиленовых труб может быть изготовлен исключительно из двух видов – PN20 или PN25.

Полипропиленовая труба третьего типа

Отличительными особенностями труб из полипропилена являются:

• относительная долговечность. Срок службы труб достигает 25 лет;
• невысокая стоимость. Полипропиленовые трубы являются самыми дешевыми, поэтому и пользуются спросом на рынке;
• высокая устойчивость к воздействию химических веществ, содержащихся в воде;
• прочность, которая достигается путем фольгирования трубы.

Полипропиленовая труба усиленная алюминиевой фольгой

Недостатками такого вида труб являются:

• низкий уровень температурного режима. Производителями заявлено, что труба может выдержать температуру до 95ºС, но при этом оптимальным является значение на уровне 80ºС. Снижение рекомендованного температурного режима приводит к необходимости установки дополнительного оборудования;
• трудность монтажа. Как правило, трубы выпускаются небольшой длины. Чтобы соединить отдельные трубы в целый водопроводный контур, требуется сварка. При этом снижается срок службы готовой конструкции. К тому же полипропиленовые трубы отличаются малой эластичностью. Согнуть их в небольшой радиус невозможно;
• высокая степень расширения при воздействии температуры. При использовании труб для горячего водоснабжения по поверхности устанавливаются специальные компенсаторы расширения, но при изготовлении водяного пола установка компенсаторов невозможна, что приводит к снижению срока службы изделий.

Стоимость полипропиленовых и полиэтиленовых труб практически одинакова. Поэтому специалисты рекомендуют использовать трубы с более надежными техническими параметрами.

Рейтинг труб для водяного теплого пола

Устройство водяного теплого пола – дело кропотливое требующее определенных знаний и навыков. Правильно смонтированная напольная система отличается большой надежностью, экономичностью и «добросовестно» обогревает дом или квартиру в течении нескольких десятков лет. Продолжительность срока службы напольной системы во многом зависит от высокого качества трубного комплекта, которую могут предоставить только известные производители с доброй репутацией.

Рейтинг известных производителей труб для устройства водяного пола:

1. Первое место принадлежит признанному лидеру продукции для отопления и водопровода – торговой марке «Uponor» Финляндия. Продукция фирмы славится качеством, проверенным многолетней практикой и исключительной простотой монтажа.
2. Второе место занимаю известные бренды немецкие «Wieland», « Rehau», «Aquatherm». Фирма Виланд –известный производитель труб из чистой меди, которые характеризуются лучшим качеством, эффективностью и долговечностью. По отзывам покупателей фирма «Rehau» изготавливает самые лучшие в мире трубы из сшитого полиэтилена с кислородной защитой, гарантирующей срок эксплуатации от 50 до 100 лет. Предприятие Акватерм специализируется на выпуске продукции высокого качества из полиэтилена повышенной термостойкости и полибутена. Фирма дает гарантию на 10 лет на свою продукцию, хотя по факту теплые полы из этой продукции безотказно служат в течении полувека.
3. Третье принадлежит итальянской фирме «Prandelli». О продукции этого известного европейского бренда можно услышать отзывы «Дорого, зато надежно». Производитель Пранделли выпускает единственные в мире двухслойные полиэтиленовые трубы «Prandelli Multyrama» с внутренней тонкой алюминиевой трубкой толщиной 0,2 мм. Продукция высоко оценивается специалистами за высокую устойчивость к кислородным окислителям, алюмелевая прослойка служит отличным компенсатором температурного расширения и препятствует проникновению кислорода в горячий теплоноситель.
4. На четвертом месте находится фирма «Henco» Бельгия – европейский производитель многослойных металлопластиковых изделий. Продукция выполнена из сваренной встык алюминиевой трубы с тонкими стенками от 0,4 до 1,2 мм. Внешняя и внутренняя оболочка выполнена из полиэтилена PE-Xc.
5. На пятом место находится известный в Европе производитель из Чехии «Wavin Ekoplastik» с хорошим соотношением цены и качества. Для напольных систем обогрева фирма выпускает полипропиленовые трубы PP-RCТ из полипропилена 4 поколения, характеризующего высокой прочностью и термостойкостью с увеличенной температурой плавления до 170 градусов. Из изделий этого класса можно создавать необходимую конфигурацию напольного контура. Минимальная толщина стенок положительно влияет на пропускную способность системы
6. Шестой место занимаю линейка отечественных заводов-изготовителей «Neptun», «Sanext», «Valtec», выпускающим продукцию европейского качества. Российская фирма ССТ (бренд Нептун) обладает уникальным производством по выпуску гофрированным стальных труб из нержавейки. Фирма выпускает полный комплект для теплых полов и предоставляет на свою продукцию «вечную» гарантию. Фирма Sanext специализируется на выпуске полимерных труб из сшитого полиэтилена PE-Xa. Производственные мощности фирмы Вальтек расположены в Италии, на которых выпускается металлополимерные трубы из высокопрочного полиэтилена PE-RT.

На заметку: Продукция российских фирм ни в чем не уступает зарубежным конкурентам и выгодно отличается от западных заводов-изготовителей доступной ценой.

Выбор труб для теплого пола

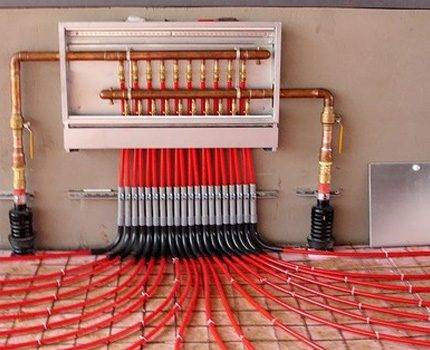

Нагрев системы водяного напольного отопления производится теплоносителем — антифризом, заполняющим скрытые в полу полиэтиленовые трубы. Долговечность теплого пола зависит от качества трубных коммуникаций. Для этого рекомендуется познакомиться с самыми популярными материалами для прокладки водяного отопления, узнать их положительные и отрицательные стороны.

В теплых полах для подачи подогретой воды применяют:

• Медь. Не ржавеет, выдерживает перепады температур, при нормальных условиях эксплуатации срок службы теплого пола составляет до 50 лет. Самый главный недостаток – высокая цена и требование специального оборудования в виде пресс-фитингов для соединения.
• Металлопластик. Популярность трубной прокладки из металлопластика в основном обусловлена соотношением «цена – качество»: схожий с медью срок службы, низкая цена, возможность самостоятельного монтажа, сохранение заданной конфигурации, высокий показатель звукоизоляции, небольшой вес, экологичность и безопасность. Такой набор характеристик способствовали популярности металлопластика как материала для устройства теплого пола. Недостаток заключается в ненадежности фитинговых соединений и если есть хоть малейший зазор между внешним и внутренним диаметром соединяемых изделий, то появляется риск появления течи трубопровода. А если учесть, что труба «замуровывается» бетонной стяжкой, то для устранения протечки придется вскрывать весь пол.
• Полипропилен. Положительные стороны: низкая цена материала, срок службы составляет 25 лет, монолитность трубной разводки за счет соединения пайкой, экологичность. Минусы – сложность в сборке, возникающая вследствие большого изгиба полипропилена в 8 – 10 раз превышающего радиус. Еще один недостаток – ограничение по температуре теплоносителя до 95 градусов.

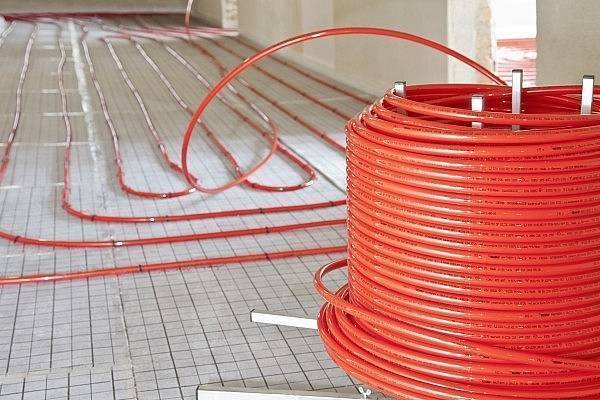

• Сшитый полиэтилен. Теплый пол из сшитого полиэтилена соответствует всем основным требованиям системы напольного водяного отопления. К ним относятся: устойчивость теплоносителя до 120 градусов Цельсия, малый (до 5%) радиус изгиба, стойкость к механическим воздействиям, высокие эксплуатационных показатели при перепадах температур, сохранение своей первоначальной формы, экологическая безопасность. Единственный недостаток сшитого полиэтилена для теплого пола: для сохранения заданной формы трубы необходимо устанавливать много крепежных элементов.

Таблица ориентировочных цен на трубы для монтажа подогреваемого пола

Вид материала	Диаметр трубы, мм	Средняя цена за метр, рублей
Полипропилен	20	От 40
25	От 55
Металлопластик	16	От 60
20	От 95
Медь	16	От 160
18	От 270
20	От 300
Сшитый полиэтилен	16	От 75
20	От 85

В представленной таблице наглядно видно различие стоимости труб для устройства теплого пола. Самое лучшее соотношение цены и совокупности лучших технических характеристик принадлежит лидеру трубной продукции – трубе из сшитого полиэтилена.

Какие используются трубы для теплых полов? Почему чаще выбирают металлопластик и полипропилен?

Трубопровод представляет собой основную рабочую часть системы отопления «теплые водяные полы», поэтому на то, какой расходный материал будет использован, т.е

какая труба  пойдет в работу, обращается основное внимание при монтаже. Для конструкции греющих полов важным является качество расходного материала, высокие технологические характеристики трубы

Ввиду стремительного роста популярности водяного отопления, технологии производства оборудования и расходных материалов для обогрева, шагнули далеко вперед.

На рынке теплового, отопительного оборудования представлены трубы следующих видов:

• металлопластиковые;
• полипропиленовые;
• медные;
• гофрированные трубы, из стали;
• расходные материалы из сшитого полиэтилена.

Любой из озвученных вариантов хорошо справляется с возложенными на него задачами. Единственный момент, который отличает все варианты друг от друга, стоимость и эксплуатационные характеристики. О медных трубах, и о гофрированном канале для водяного контура поговорим в другой раз. Эти материалы не пользуются популярностью на бытовом уровне ввиду высокой стоимости.

Сейчас рассмотрим другой вопрос. Что лучше для вашего пола, металлопластик или полипропилен? В чем разница между этими наиболее распространенными материалами?

Металлопластик представляет собой один из тех материалов, с которым можно работать, имея любую квалификацию. Трубопроводы из металлопластиковых труб достаточно легко монтировать, ремонтировать или осуществлять замену поврежденных участков.

Правильно уложенный водяной контур делает пол из металлопластиковых труб надежным, практичным и долговечным. Особенно подкупает тот факт, что водяные отопительные контуры из цельного металлопластика, прочны и герметичны, имеют высокую степень надежности. Магистрали подключаются к распределительной гребенке коллектора с помощью фитингов, которые чаще всего имеют металлическую основу. Стыковка фрагментов металлопластиковой трубы с переходниками осуществляется посредством резьбового соединения.

Труба водяного пола из металлопластика, соединенная с помощью пресс-фитингов, обладают большей надежностью. В результате обжима создается прочное и герметичное соединение.

Полипропиленовые трубы так же подключаются с помощью фитингов. Разница в том, что стыковка осуществляется путем нагрева края трубы специальным оборудованием. Посредством паяльника полипропилен намертво соединяется с фитингом, делая соединение монолитным и надежным.

Для того, что бы сделать выбор в пользу металлопластика или отдать предпочтение полипропиленовым материалам, необходимо ответить на вопрос. Что лучше полиэтилен или металлопластик, насколько изделия практичны в процессе эксплуатации теплых водяных полов, и какова будет стоимость монтажа греющего водяного контура? Вопрос расходов часто становится решающим моментом. О трудностях монтажа станет известно уже в процессе работы. Не последнюю роль в плане выбора играют конструктивные особенности обоих материалов. В чем же разница расходных материалов?

Для водоснабжения и систем водяного отопления прекрасно подходят оба варианта. Благодаря невысокой стоимости материалов, можно проложить достаточно протяженные трубопроводы, обеспечивая водоснабжение и теплоснабжение всего дома. Для теплого пола использование металлопластиковых труб сопряжено с определенным риском. Укладывая канал отопительного контура в бетонную стяжку или под кафельную плитку, при возникновении протечки, ремонтные работы будут довольно масштабными и тяжелыми. в этом аспекте более надежны. Учитывая коэффициент теплого расширения, правильно уложенные полипропиленовые отопительные контуры будут служить долго.

Выбираем трубу

Перечень материалов, из которых изготавливаются трубы для «теплого пола», достаточно широк – от меди до металлопластика.

Медь

Если принимать во внимание только технические характеристики, то медные трубы можно считать идеальным вариантом. Список их преимуществ выглядит довольно убедительно:

• высокая прочность;
• устойчивость к коррозии;
• низкий коэффициент теплового расширения;
• высокая теплопроводность;
• долговечность.

И все же подогрев из медных труб не пользуется у нас большим спросом. Причины две:

• высокая стоимость самих труб;
• необходимость привлечения на этапе монтажа нескольких специалистов со специальным оборудованием, что также потребует дополнительных затрат.

Сталь

Для монтажа в конструкции пола подходят только бесшовные стальные трубы. Данный материал обладает хорошей прочностью и почти не увеличивается в размерах при нагреве, но, честно говоря, для систем внутрипольного подогрева он является малоподходящим. Причина – в характерных для стали недостатках:

• подверженность коррозии;
• образование грязе-солевого нароста на внутренних стенках;
• необходимость применения для гнутья труб специальных устройств – трубогибов.

Металлопластик

В большинстве случаев система подогрева пола сооружается именно из металлопластиковых труб, по крайней мере, в нашей стране. Действительно, этот материал обладает всеми необходимыми свойствами:

1. Достаточной теплопроводностью, которая обусловлена наличием алюминиевой прослойки.
2. Коррозионной и химической устойчивостью, обусловленной свойствами полимера, который выстилает трубу изнутри и снаружи, что продлевает срок службы изделия.
3. Отсутствием склонности к образованию накипи на стенках труб.
4. Способностью легко гнуться и хорошо держать форму.

Следствием указанных преимуществ является высокая долговечность металлопластиковых труб. К тому же они обладают доступной стоимостью.

Полипропиленовые (ПП) трубы

По своим качествам ПП-трубы могут считаться вполне пригодными для устройства системы «теплый пол». Все преимущества металлопластиковых труб, связанные с наличием полимера, характерны и для них. Однако, есть одно «но».

Дело в том, что минимальный радиус сгиба для полипропиленовой трубы равен 8-ми диаметрам. Таким образом, если укладывать «змейкой» трубу диаметром 20 мм, то минимальный шаг между соседними участками составит 320 мм.

С учетом низкой теплопроводности полипропилена это расстояние может оказаться слишком большим, вследствие чего жильцы будут ощущать так называемую «тепловую зебру» – заметный перепад температур в пределах стопы. Но решение у такой проблемы существует.

Обычно на рядом лежащие участки трубопровода укладывают металлические перемычки (лучше из меди или алюминия), которые способствуют равномерному распределению тепла.

Укладка труб для теплого пола из полипропилена

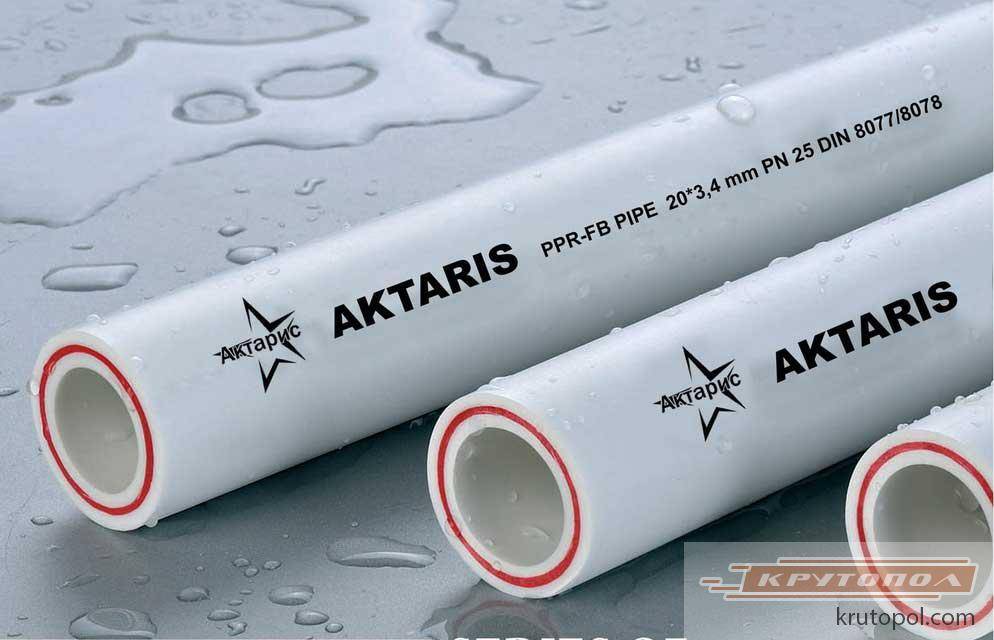

Для устройства «теплого пола» следует приобретать ПП-трубы марок PN20 или PN25. Они имеют армирование, благодаря которому коэффициент теплового расширения оказывается значительно меньше, чем у полипропилена в чистом виде. Армирование бывает двух видов:

• стекловолокно;
• алюминиевая фольга.

Если вы собираетесь осуществлять монтаж самостоятельно, выбирайте трубу со стекловолокном. При их пайке и установке фитингов не придется пользоваться специальным инструментом – шабером, как в случае с алюминиевым армированием. Также стекловолокно будет более предпочтительным, если вы имеете дело с малоизвестным производителем, в качестве продукции которого пока не уверены. Дело в том, что этот вид армирования связан с более простой технологией, поэтому вероятность «попасть» на бракованное изделие становится меньше.

Сшитый полиэтилен (PEX)

Вообще говоря, с этим материалом мы уже встречались, когда речь шла о металлопластиковой трубе.

Именно им оклеивается снаружи и изнутри алюминиевая прослойка.

В чистом же виде сшитый полиэтилен стоит гораздо дешевле, обладая при этом хорошей теплопроводностью и износоустойчивостью.

Важной характеристикой PEX-труб является плотность сшивки. Для применения в системах «теплого пола» ее значение должно лежать в пределах от 65% до 80%

Слабой стороной PEX-труб является неспособность держать форму. Они постоянно стремятся разогнуться, поэтому их приходится жестко фиксировать большим количеством хомутов.

Из всех имеющихся на сегодняшний день вариантов оптимальным по соотношению стоимости и характеристик признан металлопластик.

Те же, у кого, как говорится, денег куры не клюют, заказывают «теплый пол» из медных труб. Наиболее подходящий диаметр: 16 – 18 мм.

Как уложить?

Когда пройден сложный этап выбора производителя, типа труб и рассчитан необходимый метраж, закуплены все комплектующие, можно непосредственно приступать к укладке.

Первый этап – теплоизоляция. На данном этапе проводятся все подготовительные работы, расчищается пол, при необходимости снимаются старые прогнившие перекрытия, происходит полная зачистка пространства. Необходимо избавиться от всего мусора, чтобы впоследствии он не мешал укладке. Установка осуществляется только в полностью очищенном пространстве без мебели и прочих предметов обстановки.

По завершению очистки можно приступить к укладке слоя теплоизоляции. В качестве материала для этого может выступать обычный листовой пенопласт. Его стоимость минимальна, а пропускные способности делают его эффективным средством в борьбе с проникновением холодного воздуха.

Пенопласт укладывается ровным слоем по всему периметру комнаты прямо на вычищенное пространство, так называемую базу. При желании можно предварительно загрунтовать поверхность. Удобнее, если толщина пенопластового листа не будет превышать 15 сантиметров.

Закончив с пенопластом, можно перейти к следующему этапу – гидроизоляции.

В качестве материала, выполняющего функцию гидроизоляции, может выступать обычная плотная пленка. В процессе укладки этого слоя полиэтиленовая пленка закрепляется по периметру прямо к стенам в районе плинтуса, а сверху выполняется крепеж металлической сетки. Благодаря этой манипуляции слой гидроизоляции получится более плотным, а пленка не будет передвигаться по пенопласту в случае отсоединения от стены.

Далее наступает самый интересный и ответственный этап – непосредственно укладка труб. К этому моменту уже должны быть выбраны тип и материал, способ подключения к основному нагревателю и рисунок, по которому будет происходить закрепление. А если, помимо решения о типе схемы укладки, иметь нарисованную схему по размерам пространства, процесс монтажа можно значительно ускорить.

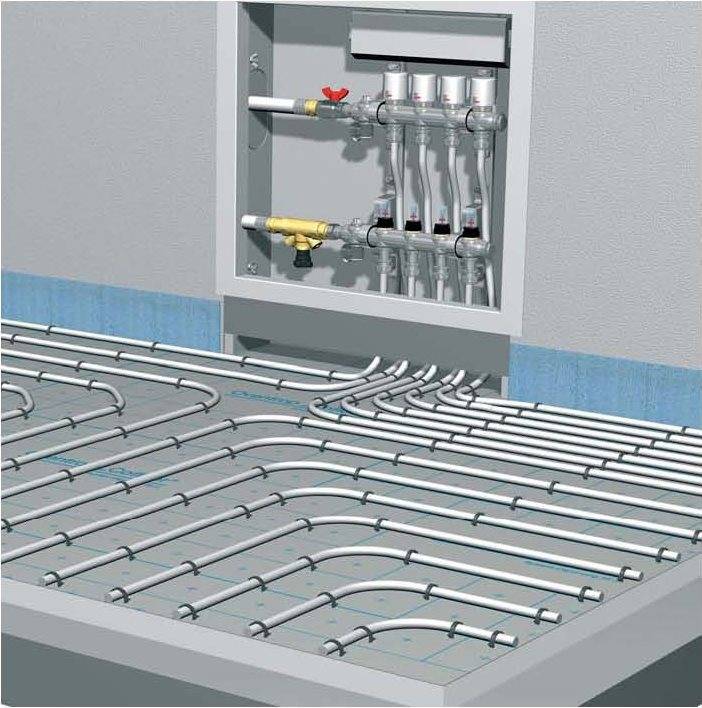

Существует 2 основных способа укладки труб для теплого пола: змейкой и улиткой. Стоит рассмотреть отличия и определить, какая схема больше подходит для того или иного типа помещения.

«Змейка» чаще всего применяется для отопления в небольших помещениях. Кроме того, она может выручить в том случае, если после укладки труб змейкой остаются небольшие незаполненные участки, которые необходимо заполнить. Трубы при данном способе укладки расположены на расстоянии в 15-20 сантиметров, поскольку изгиб при данном способе равняется 180 градусов.

Сокращение шага между трубами уместно в области дверей, окон и других более холодных участках комнаты. Кроме того, можно использовать такой способ укладки как «двойная змейка» – две трубы повторяют рисунок друг за другом в симметричном отображении. Такой вариант обеспечит большую теплоотдачу. Общая длина контура здесь равна 70 метрам, иначе будет происходить снижение предельного КПД теплого пола.

Второй способ укладки – «улитка». Считается наиболее приемлемым и правильным, поскольку именно при таком раскладе распределение тепла происходит максимально равномерно по всему периметру. Шаг трубы лучше держать в пределах от 10 до 25 сантиметров, не допуская более широких зазоров, которые обеспечат перепады высоты готового пола. Длина контура же при данном типе раскладки может быть увеличена до 120 метров.

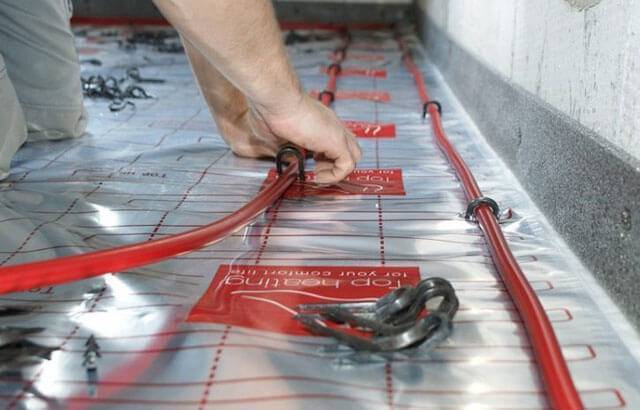

Далее по выбранному типу укладки происходит непосредственно сама укладка труб, которые крепятся к обычной арматурной сетке при помощи специальных стяжек.

Когда вся необходимая длина будет закреплена по периметру, можно переходить к следующему весьма ответственному этапу – опрессовка. Данный этап представляет собой тестирование готовой системы. Этап опрессовки в общей сложности занимает 24 часа, именно этого времени работы системы в обычном режиме достаточно, чтобы выявить возможные механические повреждения труб и оперативно произвести их ремонт или замену.

После того, как и этот процесс успешно завершится, необходимо залить всю поверхность пола раствором бетона. Стоит отметить, что заливка должна происходить под равномерным давлением, а слой на выходе не должен превышать отметки в 7 сантиметров.
