Теплый пол Devi: плюсы и минусы

Ключевые моменты выбора отопительной конструкции

Чтобы определиться с выбором напольной обогревательной системы и понять, какой теплый пол лучше подойдет для укладки в том или ином случае, необходимо учесть следующие факторы:

1. Площадь и высоту пола в помещении, где будет установлена конструкция.
2. В каких целях предполагается использовать напольную обогревательную систему: будет ли она единственным или дополнительным источником обогрева.

Для отопления загородного дома самым оптимальным вариантом являются водяные теплые полы. Осуществить их монтаж можно как на этапе строительства, так и в готовом доме. Сложность установки окупится небольшими расходами на энергоносители во время эксплуатации системы.

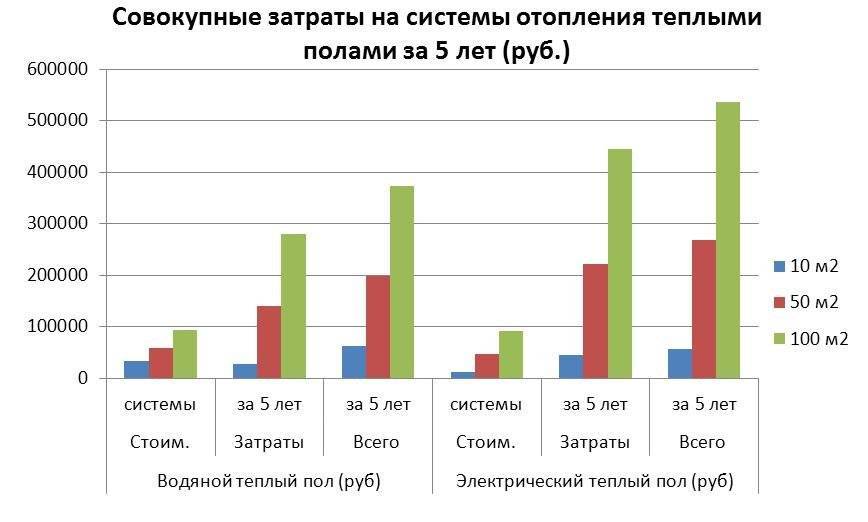

Водяной пол экономически выгодный вариант для частного домостроения. Он позволяет организовать эффективную автономную систему отопления дома без использования электроэнергии

Однако здесь нужно учесть еще такие факторы, как климат, температурные показатели местности, степень теплоизоляции дома. Теплые полы водяного типа можно применять в качестве основного отопительного оборудования только в хорошо утепленных строениях. В остальных случаях их лучше использовать как дополнительный способ подогрева отдельных помещений дома.

Для обустройства дополнительного обогрева пола в квартире, лучше остановиться на кабельной или пленочной электрической конструкции. Инфракрасный пол хорошо подойдет в качестве единственного источника тепла любого помещения.

Однако нужно учесть, что электрический, особенно кабельный пол, во время эксплуатации потребляет много электроэнергии, поэтому нужно предварительно рассчитать, насколько выгодна будет его установка.

Не менее важным параметром для определения вида напольного обогрева является обстановка в самом помещении. Все системы, кроме стержневого, не выдерживают перегрева.

Мебель и тяжелые бытовые приборы создают давление на конструкцию и способствуют повышению температуры в системе. Поэтому теплый пол должен монтироваться в местах, свободных от тяжеловесных предметов.

При проектировании пола необходимо обходить участки, где будет стоять мебель, иначе возможен выход системы из строя

Следует учесть, что все напольные отопительные конструкции в той или иной степени влияют на высоту потолков. Самый толстый слой стяжки требуется при обустройстве водяных полов – до 15 см, кабельный пол уменьшает высоту потолков в среднем на 5 см. В пленочных инфракрасных полах этот показатель сведен к минимуму, поскольку они единственные укладываются без стяжки.

Такая характеристика, как ремонтопригодность системы, одинакова для всех теплых полов. Все они в случае поломки требуют полного демонтажа напольного покрытия. Непросто также определить место, где находится поврежденный участок, т.к. стяжка не позволяет добраться до элементов системы. Исключение составляют пленочные полы, монтируемые сухим способом.

Если ориентироваться на скорость проведения работ, то в тройке лидеров будут термоматы, инфракрасные пленочные и стержневые полы. Монтаж этих систем выполняется за один день. Однако подключение пола можно производить только после того, как полностью высохнет стяжка.

Электрическую конструкцию можно подключать через семь дней, а для стержневых полов производители устанавливают ограничение 28 дней. Здесь также лучшими показателями обладает пленочный пол, который можно использовать уже через сутки после монтажа.

Помимо приведенных показателей существует еще масса факторов, которые нужно брать во внимание, выбирая теплый пол: совместимость с финишным напольным покрытием, место установки, стоимость материалов, экономичность в использовании

Регуляторы тёплого пола Devireg

На первый взгляд подобрать терморегулятор для теплого пола Devi Devireg достаточно проблематично. Дело в том, что потребителю предлагается несколько десятков различных модификаций оборудования.

На самом деле, регуляторы теплого пола Devi можно условно разделить на несколько групп:

• Программируемый терморегулятор Девирег – имеет большое количество функций. Некоторые модели имеют суточный или недельный программатор, блок дистанционного управления. При необходимости можно купить модель, подключаемую к сети интернет, чтобы удаленно регулировать настройки и выставлять температурный режим с помощью смартфона. Обеспечивает минимальное время нагрева, а также экономию энергопотребления до 30% — 50%.
• Электронно-механический регулятор – управление выполняется с помощью кнопок или сенсорной панели. Преимуществом модели является одновременное подключение электронного температурного датчика пола и воздуха. Простая конструкция, тем не менее, эффективна, особенно в небольших помещениях.
• Механический терморегулятор – схема подключения теплого пола к терморегулятору Devireg настолько простая, что выполнить ее можно самостоятельно. Принцип работы механического регулятора основан на использовании термостата. При достижении определенной температуры, он срабатывает и отключает подачу электричества. Эта же схема действует в бытовых приборах (утюге).

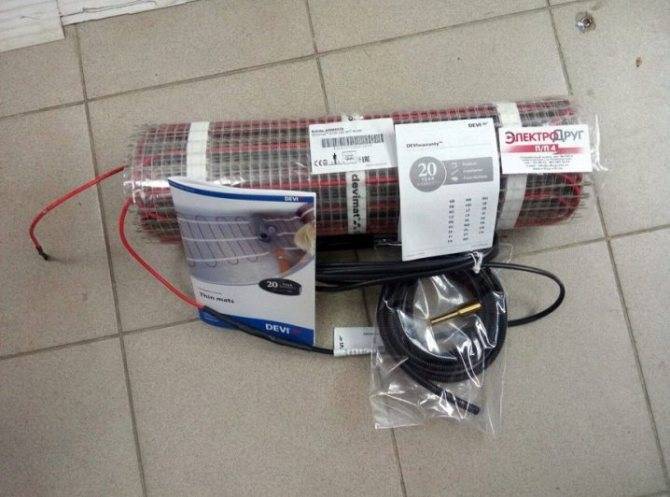

Производитель обязательно предоставляет с каждым комплектом отопительного и регулирующего оборудования инструкцию самостоятельного поэтапного монтажа. Строгое соблюдение правил и рекомендаций, является гарантией длительной эксплуатации системы.

Теплый пол Devi. Установка своими руками

Установка электронного обогреваемого пола Devi будет до боли просто при независящем проведении работ. При отсутствии опыта рекомендуется привлекать профессионалов.

Сведения о достаточно нередко видящихся ошибках при установке теплого пола:

• Выбрать местности в помещении для подогрева и местности без него. Планирование делается для жилой площади. Участки под мебелью и сантехприборами может быть исключить из системы.
• Реализуемый фирменный кабель имеет определенную длину. При выборе кабеля, подольше подходящего размера у вас не будет способности укоротить его, обрезать. Это не разрешается аннотацией к продукции.
• 1-ое включение системы, включая тестовое, делается по окончании полного подсыхания стяжки, клеящего раствора, используемого для укладки кабелей.
• До монтажа системы делается чистка поверхности от строительного и бытового мусора. Производится грунтование базы.
• Хождение по нагревательному кабелю в обуви на каблуках или на толстой подошве не может быть. Оболочка кабеля имеет собственный предел прочности. При точечном нажатии она повреждается.
• Установку датчика температурного режима делают в гофротрубе. Его не маскируют цементным веществом, не прячут под обои.
• Устанавливая теплый кабельный пол, постоянно держут под контролем показатель сопротивления до начала и по окончании окончания работы. Сверку делают по рекомендуемым в паспорте данным.
• Составляя схему укладки теплого пола Devi, учитывают расстояния до стену, габаритных объектов, применяя их как ориентиры-маяки.
• Изоляцию теплого пола делают без воздушных прослоек. Наличие сфер воздуха ведет к выходу из строя отдельного кабеля или системы всецело.
• Теплый пол не рекомендован для нагревания и сушки стяжки или раствора клея над собой. В девяносто девять случаях внедрения теплого пола не по предназначению ведет к поломке.

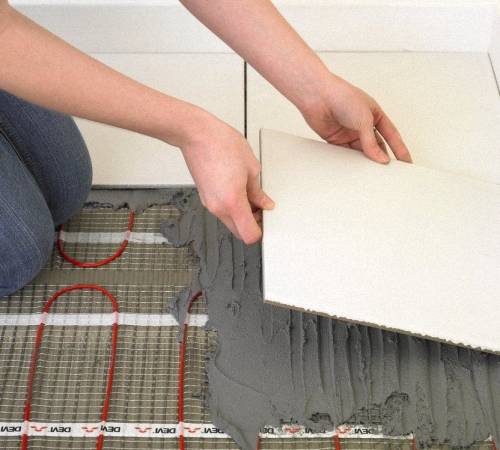

Неспециализированный принцип монтажа теплого пола devi под стяжку:

• Демонтировать мебель, убрать осветительные напольные устройства и оргтехнику.
• Снять старенькое покрытие.
• Провести разметку маяками, узнать наивысшую точку перепада высот, узнать нулевую точку.
• По мере надобности выровнять основание цементным веществом или самовыравнивающейся консистенцией. Разрешить ему застыть. Прогрунтовать 2-3 раза.
• На ровненьком основании заделать швы, углубления и дефектные участки. Убрать мусор. Прогрунтовать поверхность 1-2 раза.
• Разложить теплоизоляционный материал по всей площади системы. Соединения проклеить монтажным скотчем.
• Сверху на поверхность изолятора уложить монтажную сетку.
• Узнать место размещения терморегулятора. По необходимости прийти к выводу изолированной точки подключения к электросети. Установка и подключение терморегулятора производится перед монтажом кабеля. Уложить на монтажную сетку кабель. Рекомендуемый ход равен 200-250 мм.
• Приготовить цементный раствор из готовой консистенции или смешать без помощи других, выдерживая пропорции воды, цемента, песка 3:1:2.
• Накрывать финальным покрытием не ранее 5 дней.
• Через 5 дней сделать исходный пуск системы теплого пола.

Принцип работы

Интенсивность работы системы Деви регулируется датчиком Девилинк

Кабельный пол Деви считается наиболее комфортным и простым в эксплуатации благодаря уникальному принципу работы. После подключения системы кабель передает энергию тепла покрытию, которое представляет собой теплообменник. Этот процесс обеспечивает нагревание воздуха и оптимизирует температуру внутри помещения. Регулятор теплого пола Devi принимает данные о температуре от датчика, далее в зависимости от ее значения в систему подается ток нужной величины, нагревающий напольное покрытие. Когда воздух прогреется до необходимой температуры, питание будет отключено автоматически.

Если температура понизится, весь процесс запустится с самого начала. Для матов чаще всего применяются терморегуляторы модели Devilink, с их помощью можно управлять всей системой обогрева поверхности, включая датчики, радиатор и котел. Энергия в процессе работы напольного покрытия будет расходоваться с учетом выставленного температурного значения.

Излишки или недостаток длины мата

Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.

А если осталось лишнее, можно ли отрезать ненужный кусок?

Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.

В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.

При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.

Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.

Плюсы и минусы теплых полов Деви

Судя по отзывам покупателей, существует несколько плюсов и минусов, присущих теплым полам датской компании Деви. Плюсы:

1. Скорость нагрева – теплый пол Devi нагревается за 5-15 минут. Интервал во многом зависит от толщины стяжки и грамотно выполненной изоляции основания.
2. Простота монтажа – подробная инструкция и описание каждого этапа работ позволяет выполнить укладку без привлечения специалистов. Некоторые советы по монтажу можно найти, посетив сайт компании.
3. Высокий уровень безопасности и длительные сроки эксплуатации.

В качестве недостатка можно отметить относительно высокую стоимость изделия, по сравнению с российскими или корейскими аналогами.

Теплые полы Деви, это хороший вариант для тех, кто ценит европейское качество, надежность и безопасность.

Тёплые полы электронные Devi. Стоимость установки системы и отдельных материалов

• Набор Devi для теплого пола с двухжильным кабелем Deviflex употребляется для укладки на цементную поверхность и монтажа полного или локального подогрева. Средняя удельная стоимость кабеля за один метр 12.5 $. Производитель производит наборы с малой длиной в семь м. Большая протяженность кабелей 100 70 м.
• Подогрев с помощью матов употребляется для узеньких полов, под покрытие.1 м2 двухжильного мата стоит 100 40 6 $. Размер матов начинается от 0.5 м2 и завершается большой площадкой в двенадцать м2.

• Особенные нагревательные маты для древесных покрытий Devidry выпускаются с подключением в розетку, коммутационным блоком, кабелем-удлинителем от двести 50 до две тысячи мм. Стоимость обогревательных поверхностей варьируется от площади и от способа подключения. В среднем один м2 обходится 100 двенадцать $.
• Терморегуляторы Devi средняя удельная стоимость шестьдесят два $.
• Установка теплого пола Devi у профессионалов обходится клиенту в 200-235 $ за м. Кв.

Не следует слету закрывать себе тему подогрева пола. Просто поделите стоимость монтажа на количество отапливаемых дней. Вы заметите отличие в пользу электронного обогрева пола: стоимость коммунального отопления на 15-20% выше, чем у личного.

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

1. Нажимается клавиша включения электропитания «0»;
2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
3. Когда набирается температура, высвечивается «set»;
4. Желаемый температурный уровень отражается на индикаторе «run»;
5. Отключается питание кнопкой on/off.

Установка даты и времени

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

• подъёма;
• ухода из дома;
• возвращения на обед;
• ухода с обеда;
• возвращения вечером;
• ночное.

Настройка сервисного меню

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

• калибровка, переключение и одновременное включение датчиков;
• настройка температурного ограничения;
• установка шага включения и отключения температуры;
• регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

1. Подключить через розетку с помощью штепсельной вилки.
2. Провести трехжильный провод в заранее подготовленной штробе от терморегулятора к розетке.

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой. Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

• L – фаза, коричневый или красный провод;
• N – ноль, синий или голубой провод;
• PE – заземление, желто-зеленый или желтый провод.

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

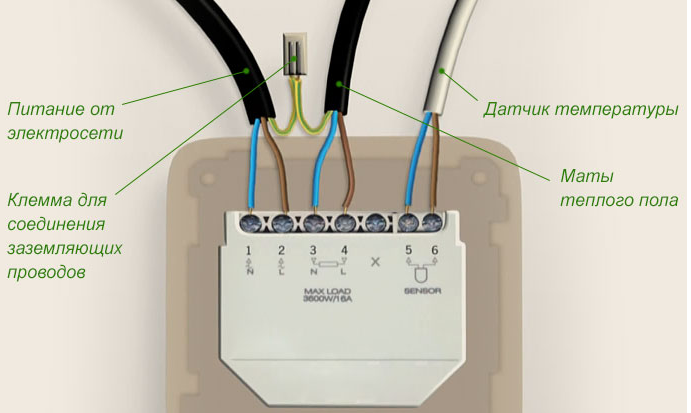

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

Итак, подключить терморегулятор к теплому полу можно следующим образом:

• Термодатчик подключите к 1 и 2 номеру клемм терморегулятора.
• Провод от сети необходимо подключить к 5 и 6 номеру клемм. На пятую ставится фаза, а на шестую ноль.
• К 3 и 4 клемме подключается греющий кабель.

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа

Схема подключения терморегулятора теплого пола с заземлением и без заземляющего провода:

Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие. Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет. На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Будет полезно прочитать:

• Ошибки при монтаже теплого пола
• Установка вентилятора в ванной комнате
• Подключение терморегулятора к инфракрасному обогревателю

Выбор

Электрический теплый пол бывает нескольких видов:

• Плёночный инфракрасный – о нём есть отдельная статья. Самый тонкий вариант, но он сделан для «сухого» монтажа под ламинат и линолеум, под плитку его лучше не использовать;
• Кабельный – отдельный провод, который укладывается с выбранным вами шагом, за счёт чего можно добиться более сильного нагрева. Чтобы он более-менее нормально грел, нужно покупать мощность не менее 15 Вт на погонный метр, и укладывать его с шагом не более 10 см. По технологии его монтаж делается в стяжку толщиной 4-5 см. Примерное энергопотребление получается 150-200 Вт на квадратный метр.
• Маты – уже готовый кабель, закрепленный на сетке. В продаже чаще всего можно найти их мощностью 120 и 160 Вт/м2. Есть совсем слабенькие варианты (100 Вт/м2), а есть и более мощные 180/м2 (Thermo).
• Стержневый – еще один вид инфракрасного обогрева, который оптимально подходит для монтажа в плиточный клей.

Сравнение электрического теплого пола

На практике, все что меньше 150 Вт/м2 – практически не греет. Мощность 150-165 Вт позволяет нагреть температуру до комфортной, но на это уходит время. Маты с мощностью 180 Вт/м2 позволяют быстрее нагревать поверхность пола и монтировать их не в плиточный клей, а в верхний слой стяжки.

Нагрев поверхности занимает полчаса и более, а после выключения она остывает за пару минут. Если заглянуть в тех. паспорт к некоторым производителям, то можно вообще увидеть нагрев до заданной температуры до 24 часов.

На деле же, подогревом люди пользуются редко. Обычно его включают в двух случаях: похвастаться, когда приходят гости и в межсезонье, когда отопление отключено.

Расход энергии

Электрический теплый пол выгоден только на малых площадях

Чтобы посчитать расход электричества, нужно узнать суммарную мощность мата на всей площади, умножить её на процент активной суточной работы системы и потом вычислить месячный расход, умножив на 24 (часа) и 30 (дней).

Пример:

• У вас есть ванная комната площадью 4 квадратных метра. Из них только на двух метрах лежит электрический кабель мощностью 180 Вт/м2.
• Итого суммарная мощность системы будет 360 Вт/м2.
• В режиме «автомат» теплый пол будет работать 60% суточного времени. Умножаем 360 на 0,6 и получаем 216 Вт/ч.
• Энергопотребление в сутки: 216*24 = 5,184 кВт.
• Энергопотребление в месяц: 5,184*30 = 155,5 кВт.
• Если посчитать расходы по текущей стоимости 1 кВт в 4,68 рубля (в Москве), то в месяц на подогрев ванной будет уходить 728 рублей.

Расход можно снизить, если использовать дорогие программируемые терморегуляторы, за счет эффективного управления питанием.

Разновидности «теплых полов» Деви

Одножильные, двухжильные резистивные и саморегулирующиеся кабели от Деви используют не только при монтаже «теплых полов», но и на трубопроводах (как защиту от замерзания), в системах аккумулирования тепла, в теплицах и других сельхозпомещениях, в системах обогрева подъездов, газонов и открытых площадок.

Резистивные кабели состоят из нагревательной жилы, оплетки из меди и оболочки. При покупке нужно учитывать, что их нельзя резать. Саморегулирующиеся изделия меняют температуру нагрева в зависимости от температуры в помещении, что позволяет сэкономить до 30% электроэнергии. Этот вид «теплого пола» при монтаже можно резать.

Для укладки теплого пола под плитку или камень в жилых помещениях существуют три вида кабеля:

• Deviflex DSIG — самый простой одножильный кабель, применяется не только в помещениях, но и на открытых пространствах, продаются отрезки различной длины, стоимость невысокая, например, отрезок 9 м можно купить за 3000 рублей;
• Deviflex DTIP — двужильный кабель с изоляцией PVC, допускается использование как в помещениях (для монтажа полноценной системы отопления), так и вне помещений (на пандусах, лестницах), мощность 10 или 18 Вт/м. В магазины поступает в бухтах различной длины, отрезок длиной 10 м стоит от 3100 рублей;
• Deviflex DTIE — улучшенный вариант двужильного кабеля со специальной изоляцией Polyolefin, облегчающей монтаж. Производитель позиционирует это изделие как биопродукт, поэтому возможно использование в учебных дошкольных и школьных заведениях, в медицинских учреждениях. Продается отрезками по 9−170 м, отрезок 7 м стоит от 2600 рублей.

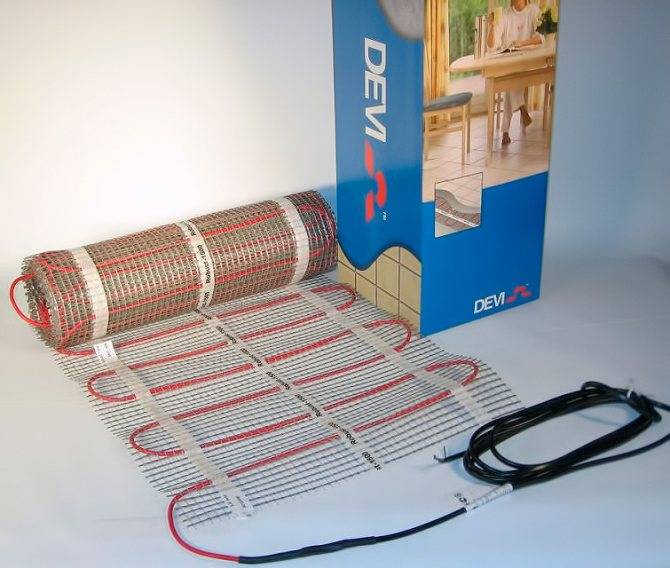

Маты Devi многослойные, состоят из кабеля (одно- или двужильного с диаметром 2,5 — 4,5 мм, который закреплен в сетку при помощи вспененного пластика. Для соединения между собой маты оснащены разъемами. К сети подключаются при помощи терморегулятора.
