Подключение и установка теплого электрического пола

Электрический теплый пол: основные плюсы и минусы

Кабельный электропол работает по принципу преобразования электроэнергии в тепловую. Происходит это за счет высокого сопротивления жил, изготовленных из специальных сплавов.

• эстетизм, отсутствие видимых отопительных приборов;
• провести монтаж можно без специального оснащения;
• равномерное прогревание рабочей поверхности;
• легкость контроля комфорта и температурного режима в помещении;
• точный поиск зоны неполадки и быстрый ремонт при выявлении неисправности.

• сравнительно большие траты на электроэнергию;
• жилы системы выделяют электромагнитные излучения;
• не допускается монтаж под увесистыми предметами (для профилактики локального перегрева).

Что это такое?

Традиционные способы отопления помещений основаны на эмиссии тепловой энергии от определенного источника. Это может быть один большой нагреватель (например, печь), которого хватает для поддержания необходимой температуры во всем доме. Чаще используются радиаторные системы, в которых циркулирует горячая жидкость (теплоноситель). Радиаторы, излучающие тепло, находятся в каждой комнате и обеспечивают их конвекционный нагрев.

Подобные методы обогрева широко распространены, но малоэффективны. Циркуляция теплоносителя требует создания определенных условий (уклон трубопроводов, использующий подъем нагретых слоев жидкости вверх), или использования циркуляционных насосов. Потери тепловой энергии при этом довольно велики, а конвекция не позволяет равномерно нагреть всю комнату — всегда есть более теплые и холодные участки помещений.

Теплый пол — это система обогрева, основанная на ином принципе передачи тепловой энергии. Вместо отдельных точечных элементов в качестве источника используется вся площадь помещения. Такой подход позволяет получить значительную экономию на топливе. Кроме того, практически исчезают потери, свойственные традиционным системам отопления. Вся площадь комнаты нагревается равномерно, исключается появление холодных и теплых участков.

Конструкция теплого пола представляет собой один источник тепловой энергии, равномерно распределенный под напольным покрытием по всей площади помещения. Используются разные виды нагревателей, от водяных трубопроводов с горячей водой, до электрических греющих кабелей или инфракрасных пленочных конструкций. Все виды обладают своими особенностями, ограничениями и преимуществами.

Резистивный кабель

Двужильный и одножильный резистивный провод состоит из нагревательной жилы, защищенной проволочной или фольгированной оболочкой. Только конструкция первого состоит из одной нагревательной жилы, а конструкция второго кабеля включает две нагревательные жилы. Основное отличие кабелей заключается в материале, который был применен для изготовления жилы. Для этого могут использовать медь, латунь или нихром. Каждый металл обладает разным показателем электрического сопротивления. Чаще всего в производстве используют нихром. Он позволяет создать более подходящий уровень тепловыделения на всем участке кабеля.

Резистивному кабелю свойственна равномерная теплоотдача по всей длине. Такая особенность может повлечь перегрев отдельного участка. Например, определенная часть пола, закрытая мебелью. Проектируя расположение нагревательного контура, в таких местах надо уменьшить количество кабеля или, вообще, его оттуда убрать. Такой недостаток не позволит в будущем сделать перестановку мебели на другое место.

Чтобы понять, какой лучше выбрать кабель, кроме его сопротивления, надо уделить внимание общей длине и допустимому расстоянию между нагревательными элементами контура, уложенными на пол. Данные параметры помогут обеспечить равномерный прогрев поверхности:

• Допустимое расстояние между нагревательными элементами указывает производитель изделия. Несоблюдение рекомендаций грозит проявлением температурных различий на отдельных участках электрического теплого пола. То есть, появится так называемая «зебра». Обычно, производитель рекомендует выдерживать шаг не более 120 мм.
• В продаже кабель идет определенной длины, что требует правильного расчета контура. При монтаже добавить недостающий кусок или отрезать лишнюю часть будет невозможно.

Другой важный параметр, на который надо обратить внимание при выборе кабеля, это количество нагревательных жил

Одножильный кабель

Одножильный тип кабеля при монтаже требует, чтобы оба его конца сходились в одном месте для замыкания цепи. Особенность конструкции заключается в наличии двух не нагреваемых концов, подключаемых к терморегулятору. Одножильный тип кабеля имеет несколько преимуществ перед другими видами:

• предельная температура нагрева намного выше, чем может себе позволить двужильный тип;
• малое потребление электроэнергии;
• низкая цена изделия.

Общая схема монтажа состоит с таких пунктов:

1. Не нагреваемый электрическим током конец кабеля подключают к терморегулятору.
2. Контур размещают на полу по схеме.
3. Второй «холодный» конец возвращают для замыкания цепи и подсоединяют тоже к терморегулятору.

Отдавая предпочтение конкретному виду нагревательного элемента, надо знать, что одножильный провод лучше выбрать для общественных помещений или нежилых комнат. Дома подходящими комнатами могут быть кухня, туалет, ванная или коридор.

Двухжильный кабель

Двухжильный тип нагревательного элемента не требует возврата при монтаже второго конца провода. Замыкание цепи происходит за счет соединительной муфты, устанавливаемой на один конец контура. Двухжильный провод имеет свои достоинства:

• простота укладки провода, не требующая возврата второго конца, позволяет формировать схемы тепловой трассы любой сложности;
• односторонняя коммутация к термостату;
• электрический ток, проходя через двухжильный провод, не изменяет электромагнитное поле.

Очередность подключения контура состоит из следующих действий:

1. Специальной муфтой соединяют электрическую цепь на одном конце провода и подключают его к терморегулятору.
2. Контур укладывают на полу по схеме.
3. Жилы второго конца провода просто соединяют друг с другом и изолируют.

Благодаря своим достоинствам, двухжильный провод лучше выбрать для жилых комнат, например, спальня или зал.

Плюсы и минусы тёплых электрических полов

При выборе конструкции тёплого пола нужно сравнить плюсы и минусы имеющихся вариантов.

Плюсы электрического теплого пола

• Позволяет не бояться протечек воды.
• Работает совершенно бесшумно.
• Не требует места и остаётся незаметным, поскольку не нуждается в котле и насосах, как водяной теплый пол.
• Электрический тёплый пол разогревает поверхность равномерно, чего невозможно добиться с помощью водяных систем.
• Простое управление температурой с помощью эргономичного пульта и термостата.
• Продолжительный период эксплуатации, который может достигать 50 лет.

Но есть и минусы в электрических системах подогрева:

• Очень дорогая эксплуатация не позволяет обогревать большие площади помещений, в этом случае более дёшево обходятся гидравлические системы обогрева.
• Генерирование электромагнитного излучения – правда, оно очень слабое, и не наносит вреда человеку, но всё же оно есть.
• Серьёзная нагрузка на электрическую сеть, которую не каждая бытовая сеть способна выдержать.

Монтаж термоматов

Систему теплых полов, состоящих из термоматов, укладывать значительно проще.

После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.

Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.

Это позволяет укладывать термоматы максимально удобным способом.

Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.

Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.

Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.

Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.

Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.

Способы установки теплого пола под разное покрытие.

Важные моменты

Конечный результат во многом зависит от того, насколько правильно были проведены расчеты в части характеристик теплого пола, и соблюдены правила его монтажа. К укладке приступают только после выравнивания, проведения грунтовых работ и тщательной очистки пола от мусора. Рекомендуется места соединения нагревательного кабеля и электропроводки отметить в документе плана, что может в будущем потребоваться при проведении ремонтных работ.

https://youtube.com/watch?v=8l9tpD2ZM_c

При выборе резистивного кабеля ориентироваться следует на удельную мощность, рассчитанную производителем на 1 м2. Схема укладки конструкции может предполагать монтаж в виде змейки или ракушки, при использовании электрических теплых полов чаще прибегают к первому варианту.

Важными являются следующие моменты:

• нельзя допустить повреждения нагревательного кабеля, поэтому все работы должны проводиться максимально аккуратно;
• не применяются при монтаже режущие и колющие предметы;
• работа проводится в обуви, имеющей мягкую подошву;
• наступают на кабель только в крайних ситуациях;
• расчистку швов делают с «ювелирной» точностью.

При укладке плиточного клея важно следить за тем, чтобы не происходило образования пузырьков. Ошибка способна привести к чрезмерному нагреву кабеля, который из-за этого может выйти из строя

Со времени проведения отделочных работ и покрытия пола должно пройти не менее 30 суток для того, чтобы завершились химические процессы в полном объеме. После этого конструкцию можно вводить в эксплуатацию.

Установка электрического пола в помещении имеет ряд преимуществ, основными из которых является комфорт проживания. Начать укладывать теплый пол нужно с определения типа нагревательной модели, затем выполнить расчеты для достаточности обогрева помещения и провести монтаж, соблюдая основные правила и рекомендации.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Какие известные разновидности электрических полов существуют

Современный рынок материалов для строительства представляет своим потребителям три различных электро-пола:

1. Пленочные.
2. Нагревательные кабели.
3. Нагревательные маты.

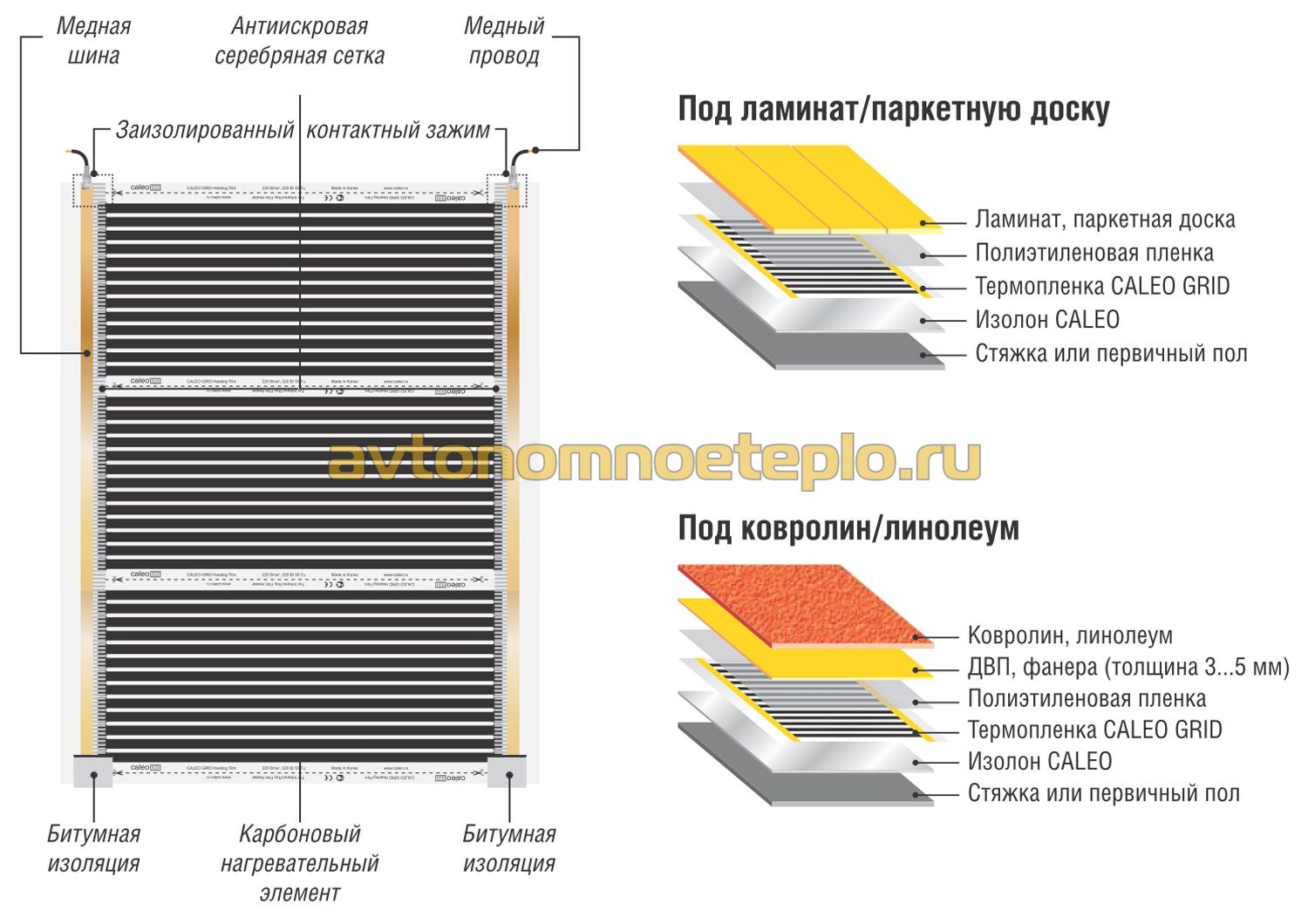

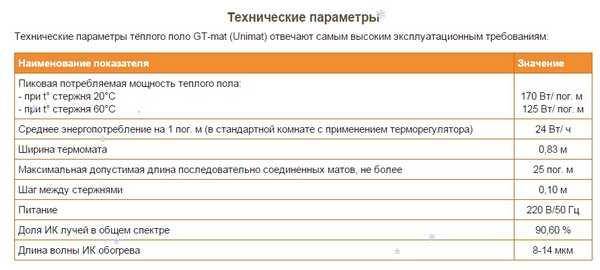

Пленочные электрические полы еще называют инфракрасными. С их помощью можно за считанные часы провести раскладку обогрева и не уменьшить объем комнаты. Такой вид пола станет обеспечением быстрого роста температур в любой комнате.

Традиционно установка пленочного пола начинается с планирования раскладки инфракрасных пластин в помещении. Не забывайте убрать из общей площади, площадь занятую мебелью. А теплоотражающий материал должен располагаться по периметру всего помещения.

Если такой пол будет использоваться как главная система обогрева, то размер покрытия обязан составлять не меньше чем 70 %. В виде дополнительного – будет достаточно 45%, от общей площади.

Нужно запомнить, что размер полос пленочных полов обязан быть не более 7 метров – если ширина в 1 метр; 10 метров – 0,8 метра; 13 метров – ширина 0,5 метра.

Разрезаются полосы пленочного пола строго по указанному месту разреза, и укладываются медными элементами вниз. Нужно обязательно избегать перекрытий соседних участков, а по окончанию раскладки скрепить полосы между собой специальным скотчем, применяемым в строительстве.

Нагревательные кабели отличаются от других видов своей большой линейной мощностью. Именно из-за этого он обязан быть расположен в слое цементной стяжки толщиной около 5 сантиметров. Для укладки таких электрических полов требуется определенная степень квалификации, а сама система пригодна к использованию не менее чем через месяц.

Маты для обогрева имеют маленькую мощность, поэтому их можно размещать в слоях плиточного клея прямо под плиткой из керамики. Поскольку электро-кабель закреплен на сетке из пластика, установка такого вида теплого пола не представит большого труда, и ее можно выполнить самостоятельно. Необходимо для этого просто разложить нагревательные маты на напольной поверхности, придавая им необходимую форму, разрезая сетку, но не сам кабель.

Смонтированная конструкция готова к использованию уже через пару дней после абсолютного высыхания клея. Расположение матов непосредственно под плитами даст возможность достичь эффекта «теплых полов» за очень короткий промежуток времени.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление. Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их. Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого пола с размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый пол лучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля. Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Похожие материалы на сайте:

Конструкция

Важным элементом системы «электрический пол» считается терморегулятор и термодатчик, выполняющие функцию управления. Для жилых помещений чаще используют самый простой вариант терморегулятора, имеющий регулирование режима нагрева пола. Датчик температуры укладывают в гофртрубку, размещенную между секциями и надежно прячут в стяжке.

Для более мощных систем, от 1 кВт/м2, можно использовать терморегулятор, оснащенный с функцией программирования. Он имеет режимы программирования определенной температуры прогрева на сутки и неделю. Как правило, это позволяет сэкономить более 30% электроэнергии.

Терморегулятор монтируют на стене в пределах электрического выключателя – так удобнее им пользоваться. Хотя выпускаются модели, которые устанавливают в электрощитке квартиры.

Каждая модель датчика рассчитана на определенные параметры этого значения. При превышении возможен выход из строя или некорректная работа устройства.

Совет
Если же площадь нагрева велика, то можно ее разбить на несколько зон. Нередко в таких случаях теплый пол электрический эксон разделяется на две и больше независимые системы. Для минимизации затрат можно установить в каждой из них терморегулятор этой же компании Ekson-Mex, рассчитанный на мощность 3,6 кВт.

Для устройства электрических полов необходимы также:

• монтажная лента, при помощи которой нагревательные секции фиксируют к полу;
• гофрированная трубка, выполняющая сразу две функции: защиты датчика и облегчения доступа к нему на случай тестирования или замены;
• теплоизоляция, которая увеличивает КПД и экономичность, так как ограничивает потери тепла. Для помещений на первом этаже рекомендуется устраивать утепление из плит фольгированного твердого пенопласта 5–10 см, для расположенных выше – достаточно пробки или пенофола, конечно, если выше и ниже этажом помещение отапливается.

Термостат

Задачей этого устройства является отслеживание температуры с помощью датчика и регулирование ее путем включения/выключения системы. Выбор термостатов очень велик, начиная от классических механических приборов до электронных программируемых моделей. Если вы подумываете о том, как подключить теплый пол без терморегулятора к электричеству, то это возможно. Просто в этом случае вам придется каждый раз самостоятельно включать и выключать устройство, не имея возможности поддерживать правильную температуру в доме во время длительного отсутствия. Решать вам, но это очень неудобно и невыгодно экономически.

Как правильно выбрать электрический тёплый пол

Как уже отмечалось выше, этот вопрос зависит от многих факторов. Решить задачу может помочь опытный специалист, умелец сосед или соответствующее видео.

Многие потребители полагают, отзывы подскажут сделать правильный выбор. И это совершенно верно, ведь рассказы других покупателей верно отобразят ситуацию с тем или иным видом системы обогрева. К тому же отзывы и данная статья о том, как выбрать тёплый пол электрический, содержат в себе и позитив, и негатив, что позволит более объективно оценить ситуацию и принять правильное решение.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

   Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

   Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.



















2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

   Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

• кабельный теплый пол;
• нагревательные маты;
• инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Электрические теплые полы

Данные системы применяются владельцами квартир многоэтажных домов, где нет возможности подключить водяные полы. Простой и удобный монтаж сделал их широко популярными среди потребителей.

Среди преимуществ электрических полов можно отметить следующие:

• Используются как основной, так и дополнительный источник тепла.
• Обеспечивают равномерный нагрев всей площади помещения.
• Могут устанавливаться практически во всех доступных местах.
• В отличие от теплого водяного пола, применяются с различными типами напольных покрытий.
• Возможность регулировать температуру и задавать требуемый тепловой режим.
• Несложная технология установки. Какое-либо дополнительное оборудование не требуется. Вполне возможно выполнить монтаж электрического теплого пола своими руками.
• Не требуют много свободного пространства и не оказывают существенного влияния на высоту помещения.

Существенным недостатком считаются высокие затраты при эксплуатации системы. Электричество стоит дорого и об экономии можно только мечтать. Существуют и технические проблемы, требующие в отдельных случаях привлечения квалифицированных специалистов.
