Металлопластиковые трубы для теплого пола
Изначально трубы для монтажа водяных теплых полов использовали 5-слойные металлопластиковые. При этом именно слой алюминия был сдерживающим для кислорода.
Для тех, кто только начинает монтировать теплые полы, я рекомендую начинать именно с металлопластиковых труб, чтобы потренироваться. Диаметр трубы я рекомендую использовать именно 16 мм. С ней легко работать и в ней меньше всего содержится теплоносителя. Например, в одном метре 16-ой трубы помещается 110 миллилитров воды. А вот в двадцатой уже 180 миллилитров. Увеличение теплоносителя значительное
Ко всему работать 20-ой трубой ой как тяжело. В связи с этим шаг укладки на поворотах составляет до 500 мм. А это, ни в какие расчеты не лезет. Следовательно, если Вы монтируете полы трубами 18-20 размера, то рекомендую вам перейти на 16-ю, не мучить себя и не разводить клиентов на деньги.
Три способа монтажа металлопластиковой трубы теплого пола
Первый способ, это когда металлопластиковые трубы монтируют на теплоизоляцию заводскую со специальными бобышками. Между бобышками вставляют трубу. Поверх монтируют сетку мак и заливают бетоном.
Второй способ — это когда трубу для водяного теплого пола монтируют прямо на полистирол с полиэтиленом, прикручивая трубу крепежной лентой через полистирол к черновой стяжке. Это очень трудоемкая работа. Поверх трубы монтируют сетку мак для усиления стяжки.
И третий способ — это когда стелют сетку мак и на нее монтируют трубу для водяного теплого пола с помощью пластиковых хомутов, и заливают стяжкой. Или для общественных помещений поверх укладывают еще один слой сетки для дополнительного армирования чистовой стяжки.
Расчёт труб
Есть два метода расчёта необходимого количества труб. Вначале следует определиться со схемой укладки. Их всего две: змейка и улитка. Иногда их совмещают. Существует двойная и одинарная укладка.
Есть несколько пунктов, которые следует соблюдать:
- Оптимальная общая длина труб для водяного тёплого пола до 50 метров. При желании можно удлинить до 80 метров, но в этом случае система может работать неэффективно.
- Между витками следует делать шаг не больше 30 сантиметров. Обычно этого достаточно для эффективного обогрева. В местах с высокой теплопотерей, например, у окон можно укладывать с шагом в 10–15 сантиметров.
- При двойной укладке (двойная змейка) тепло распространяется равномерно по всей системе. В ином случае следует первую половину укладывать у окон как у мест с высокой теплопотерей. Это связано с тем, что горячая вода по мере продвижения остывает.
- Следует помнить, что полипропилен является материалом с малой гибкостью. При укладке нужно это учитывать и не делать слишком «крутые» повороты.
При расчёте количества труб пользуются двумя методами — ниткой и миллиметровой бумагой. Расчёт по нитке производится просто: на пол кладётся нитка в местах будущего похождения труб и потом замеряется.
Рекомендуем ознакомиться: Как выполнить переход с чугуна на трубу из пластика
При расчёте на миллиметровой бумаге вначале чертится план помещения, в которое будут монтировать, на ней рисуется схема и вычисляется необходимая длина труб.
Этап подготовки
Какую бы технологию укладки теплого пола вы ни выбрали, нужно произвести точный расчет необходимого количества материалов для решения задачи в конкретном помещении. Для этого нужно определить оптимальный параметр мощности отопительного контура, температуры в системе, объем теплопотерь и вариант напольного покрытия.
Останавливаться на выборе высокомощной системы теплого пола нужно в том случае, если:
- финишным покрытием будут выступать массивные гранитные или мраморные плиты, или любые другие стройматериалы, характеризующиеся высокой теплоемкостью;
- помещение обладает плохой теплоизоляцией балкона и стен;
- присутствует значительное число остекленных конструкций, таких как балкон, эркер или зимний сад;
- помещение находится на последнем или первом этаже.
Заливка стяжки
Для заливки стяжки используется цементно-бетонный раствор с пластификаторами, который можно изготовить самостоятельно или купить готовый.
Температура в помещении при укладке стяжки должна быть + 5 градусов. Предварительно нужно установить маячковый профиль, который позволит сделать поверхность ровной.
Начинать заливку нужно с дальнего угла комнаты, полосами, и заканчивать у выхода. Выравнивание раствора осуществляется при помощи правило.
В зависимости от диаметра труб, толщина стяжки колеблется от 30 до 70 мм.
Для полного высыхания раствора понадобится 28 дней. Только после затвердевания стяжки, можно стелить финишное покрытие. Лучший вид — керамическая плитка, особенно для ванной или туалета, хотя допустим монтаж половых изделий из другого материала.
Как видите, монтаж водяного пола с обогревом из полипропиленовых труб не сложный. Материал удобный в работе, поэтому сделать своими руками тёплый пол из полипропилена в частном доме или квартире сможет каждый.
Важные нюансы установки
Соединение ПП труб выполняется с помощью резьбовых/нерезьбовых фитингов. В свою очередь, изделия с резьбой могут быть:
- неразъемными;
- разъемными.
Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.
- Все полипропиленовые детали должны быть защищены от огня.
- В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.
Водомер
- Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
- При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
- Для поворотов используются специальные угольники, недопустим перегиб труб.
- Для разветвлений магистрали применяются тройники.
Критерии выбора полипропиленовых труб
Итак, на что стоит обратить внимание при выборе полипропиленовых труб?
- Давление
Маркировка полипропиленовых труб для отопления типа PN** будет иметь прямое отношения к рабочему давлению. Две цифры, которые следуют после букв, расскажут о том, на какое максимальное рабочее давление рассчитано изделие. Рабочее давление указывается для температуры теплоносителя в 20 градусов. Если в вашей системе температура теплоносителя составляет 80-90 градусов, то можно делить значение на три. Самые популярные трубы имеют маркировку PN20.
Допустимое максимальное давления для труб различного диаметра
- Температура
Маркировка трубы расскажет нам и о том, какую максимальную температуру отопление из полипропилена способно выдержать. Для армированных труб почти все производители указывают температуру от 90 до 95 градусов.
- Диаметр
Для того чтобы рассчитать нужный диаметр, строители применяют очень сложные формулы. Притом, учитываются такие факторы, как тепловая нагрузка, коэффициент шероховатости материала, из которого изготовлено полипропиленовое отопление, температурный перепад между подачей и обраткой.
С практической стороны необходимо запомнить хотя бы два несложных правила:
В квартире во время разводки отопления полипропиленовые трубы, которые мы используем, не должны занижать просвет относительно такого элемента, как стояк отопления из полипропиленовых труб. В новостройках чаще всего используются стояки из такой трубы как ДУ20. Значит, потребуется отопление частного дома полипропиленовыми трубами с наружным диаметром в 2,6 см. В сталинках, где стояки дюймовые, лучше использовать трубы с наружным диаметров в 3,2см.
В частном доме, общая площадь которого превышает 250 кв. метров наиболее эффективной будет такая система отопления как ленинградка. Для кольца потребуется труба с диаметром в 32-40мм. Для врезки радиаторов потребуются трубы с диаметром в 20-26мм.
Подробнее в материале — Схема отопления «Ленинградка», отопление из полипропилена.
Достоинства полипропиленовых труб
К преимуществам этих изделий относят:
- Долговечность – при соблюдении основных правил эксплуатации системы, а также температурного режима в ней до 75 градусов, изделия могут прослужить свыше 25 лет.
- Герметичность стыков обеспечивается применением специальной технологии соединения отдельных составляющих трубопровода при помощи паяльника.
- Эластичность, высокая механическая прочность и морозоустойчивость. Даже если транспортируемая жидкость замерзнет, то изделия немного расширяются, а затем возвращаются к своим исходным размерам.
- Не подверженность коррозии, не боятся воздействия растворителей и кислот, отложения солей на внутренних поверхностях.
- Отсутствие в них бактериальной флоры.
- Низкая теплопроводность и отсутствие конденсата обусловлены одинаковой температурой теплоносителя на входе и выходе из системы.
- Невысокая стоимость труб и соединительных элементов по сравнению с альтернативными вариантами.Высокие экологические показатели материала позволяют не наносить вреда окружающей среде при его эксплуатации и утилизации.
- Небольшой вес по сравнению с изделиями, выполненными из стали.
Полипропиленовые трубы, применяемые для теплого пола, оказываются под воздействием больших температур, и изменяют свои размеры. Обычно коэффициенты термического и линейного расширения фиксируются в их характеристиках. Поэтому специалисты рекомендуют при монтаже отдать предпочтение изделиям армированным стекловолокном или алюминием.
Металлические трубы
Водяной пол из металлических труб отличается большой прочностью и сроком службы. Металл дороже пластика, но в некоторых случаях ему нет альтернативы. Его конечная стоимость выше чем у теплого водяного пола из полимерных труб, но это компенсируется хорошими эксплуатационными характеристиками.
Металл прекрасно выдерживает перепады температур, мало подвержен деформации, имеет хорошие показатели теплопроводности. Благодаря этому теплый водяной пол из металлических труб быстро и эффективно прогревает помещение.
Теплый водяной пол из медных труб отличается высоким сроком службы. Его целесообразно обустраивать в домах с централизованным отоплением, где вода не отличается качеством.
При контакте с водой на меди образуется коррозийная пленка, которая предотвращает попадание воды вглубь. Благодаря ей металл защищен не только от воды, но от любого химического воздействия.
При монтаже медных труб необходимо использовать трубогиб, чтобы не допустить появления трещин при сгибании. Пайка меди осуществляется специальным флюсом, от качества которого существенно зависит срок службы системы.
Особенности медных труб для водяного пола:
- Срок службы от 50 лет;
- Минимальный радиус изгиба равен двум диаметрам;
- Соединение с латунными и стальными фитингами только через резьбовое соединение.
Рычажный трубогиб для медных труб и результаты его работы.
Нержавеющая сталь – наиболее дорогой, но качественный материал для магистрали водяного пола. Благодаря гофрированной поверхности она имеет высокую прочность и минимальный радиус поворота 1-1,5 диаметров.
Нержавейка не поддается коррозии, воздействию кислоты и щелочей, на ней не откладываются известковые образования. Специалисты заявляют минимальный срок службы 50 лет, но в реальности он гораздо выше.
Конструкция и исполнение теплого пола
Такая система экономит полезную площадь, поскольку располагается под любым напольным покрытием или цементной стяжкой. Теплый пол из полипропиленовых труб своими руками можно устраивать путем заливки их бетоном или другим пластификатором. При этом по ним циркулирует теплоноситель и равномерно распределяет тепло, начиная от низа по всему помещению.
Внешний вид системы теплого пола
При этом источником тепла может выступать котел или другие типы отопления. Датчики температуры обеспечивают своевременное отключение системы сразу после того как достигается заданная температура, что позволяет экономить электроэнергию.
Монтаж теплого пола своими руками выполняется в несколько этапов:
- подготовка проекта;
- прокладывание и подключение труб;
- проверка и контроль работоспособности системы;
- обустройство стяжки;
- выполнение финишного покрытия.
Рассмотрим более подробно все этапы.
Нельзя сделать теплый пол без подготовки проекта, который нужен, чтобы рассчитать потребность в материалах, отапливаемую площадь, температуру способную обеспечить работу системы, место расположения котла и другие нюансы, включающие диаметр и длину труб. Для эффективного функционирования отопления все расчеты правильнее будет доверить профессионалам.
Монтаж системы начинается с установки коллекторного шкафа, необходимого для подключения контуров к базовой линии, с помощью которой осуществляется подача теплой воды и забирается охлажденная.
Распределительный коллекторный шкаф
Шкаф устанавливается выше уровня пола с целью, чтобы трубы шли вниз, при этом обеспечивался отвод воздуха и нормальное функционирование системы.
Одним из ключевых моментов при устройстве пола с подогревом является гидроизоляция, которая способна защитить помещение от водных протечек. Для этой цели часто применяют пленочные материалы, например, полиэтилен.
Чтобы предотвратить растрескивание стяжки при тепловом расширении специалисты рекомендуют применять демпферную ленту, которую наклеивают по периметру помещения.
С целью сокращения тепловых потерь укладывается теплоизоляция, способная справляться с большими нагрузками и имеющая высокое термическое сопротивление. Для этой цели используется фольгированное покрытие, имеющее отличную механическую прочность, небольшую степень сжатия и равномерно распределяющее тепло по поверхности пола. Для крепления труб и фиксации стяжки используется армирующая металлическая сетка.
Выбор полипропиленовых труб
Основные виды
Трубы из полипропилена изготавливаются из полипропилена различного типа. Определить, что за изделие, можно по маркировке:
- Труба типа рр изготавливается из термопласта. Поэтому такие трубы можно варить. Они обладают достаточной жесткостью и соединяются фитингами посредством неразъемных соединений. Такая труба способна выдержать рабочую температуру в 70 градусов С и имеет диаметр от 16 до 125 мм.
Полипропиленовые трубы с нанесенной на них маркировкой для определения типа
- Полипропиленовая труба типа ррh производится из гомопропилена. Такие трубы подходят:
- для установки холодного водоснабжения;
- для промышленных трубопроводов.
- Трубы типа ppb делают из блоксополимера. Их лучше всего использовать для установки центрального и автономного отопления в доме. Подходят они и для устройства теплых полов, и для холодного водоснабжения.
- Трубы типа ррr отличаются повышенной теплостойкостью, прочностью и стабильностью формы. Их используют для подачи холодной и горячей воды, в системах отопления. Они способны выдержать температуру до 95 градусов С. Вы можете быть уверены в том, что не течет полипропиленовая труба данного типа даже в случае очень высокой механической нагрузки.
Основные правила
При монтаже полипропиленовых труб необходимо правильно осуществить их соединение друг с другом. Соединяют сегменты полипропиленовых труб с помощью фитингов. Сегодня такие изделия представлены в большом ассортименте. С их помощью монтаж занимает совсем немного времени. Производится нарезка трубы с помощью специальных инструментов и последующее соединение сегментов через фитинги.
Также можно использовать пайку труб. Такой способ соединения занимает немного больше времени, чем соединение с помощью фитингов, но само соединение получается более надежным и герметичным.
Полипропиленовые трубы соединяют с помощью специального паяльника. Это дешевый инструмент, который можно не только купить, но и взять в аренду сегодня. Он не требует специальных профессиональных навыков и удобен в использовании.
Единственное о чем необходимо помнить, работая с ним, это то, что в ходе сваривания не должен меняться диаметр полимерной трубы. Для этого нельзя перегревать трубу или фитинг во время пайки. Особенно тщательно требуется соединять трубы большого диаметра.
Для того чтобы избежать заплавки полипропиленовой трубы, нужно провести простой тест: подуть в нее. Если воздух идет хорошо, то соединение прошло качественно. Если приходится прикладывать определенные усилия, дуя в трубу, то значит труба заплавилась.
Особенности применения полипропиленовых труб для системы отопления
Полипропиленовые трубы подходят не только для горячего и холодного водоснабжения. Их можно установить и на системе центрального или автономного теплоснабжения. Они позволяют существенно снизить стоимость монтажных работ при замене старой системы отопления. Ведь сами металлические трубы стоят не более 30% от общей стоимости замены старой отопительной системы. Остальные деньги уходят на оплату труда сварщиков и монтажников.
При замене старой системы отопления монтаж полипропиленовых труб будет самым экономным вариантом ремонта. Поэтому если вы решили провести ремонт системы отопления в своем доме собственными силами, то лучше всего использовать именно полипропилен. Для монтажа потребуются сами трубы, специальный паяльник и немного терпения и аккуратности с вашей стороны. Стоит отметить, что замена металлических труб на полипропиленовые будет осуществлена в максимально короткие сроки.
Профессиональный монтаж полипропиленовых труб
Требования, предъявляемые к трубам теплого пола
Теоретически, для транспортировки не слишком горячего теплоносителя подойдет любой трубопровод. Даже собранный из различных обрезков. Но в случаях, когда протечки грозят серьезной тратой денег, надежность становится определяющим требованием. Это абстрактное, как и долговечность, понятие, включающее целый комплекс характеристик. Поэтому самая простая и очевидная рекомендация – использовать только специально предназначенные трубы.
Температурная стойкость
Стойкость к температурам, необходимая даже с учетом того, что напольные покрытия не прогревают свыше 35°C. Для отопления, в любом случае, используют материалы, выдерживающие нагрев до 90° и выше. Связано это не только с пиковыми значениями температуры, но также с непрерывностью воздействия. Структура материалов, непредназначенных для этого, кристаллизуется, если их перманентно нагревать всего до 30-40°, и разрушается.
Механическая прочность
Трубы должны обладать механической прочностью, достаточной для сдерживания внутреннего давления, веса бетонной стяжки, различных деформаций, эрозийного воздействия воды. Как правило, давление в отопительных системах частных домов не превышает 2 атм., но труба должна выдерживать не меньше 6 атм. В этот показатель войдут практически любые нагрузки.
Химическая инертность
Химическая инертность, включающая стойкость к кислородной, электрохимической коррозии, компонентам теплоносителя, а также агрессивно щелочной среде, образуемой цементом.

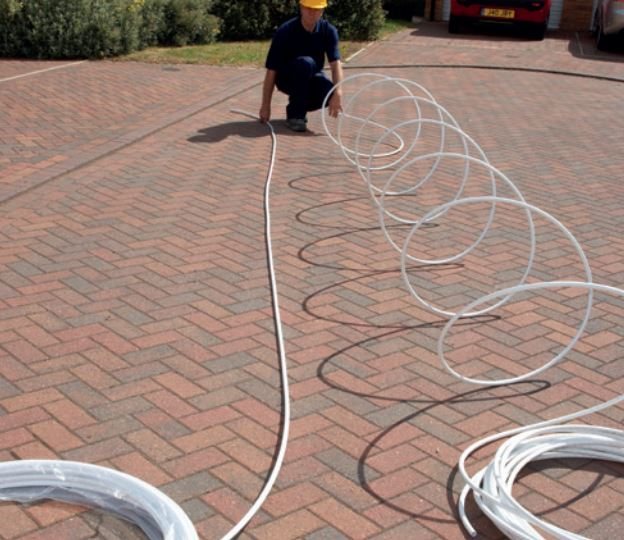

Достаточная длинна трубы
Длинна отдельного отрезка трубы должна быть достаточной для прокладки отдельного контура. Это, пожалуй, главная причина, по которой здесь практически не используют стальной прокат, даже из нержавейки. Любой стык – это «слабое звено» в плане прочности и химической инертности. При этом он нарушает гладкость внутренней поверхности трубопровода, снижая его проходимость, повышая гидравлические потери.
Поэтому труба, предназначенная для теплого пола, чаще всего продается длинными отрезками, свернутыми в бухты.

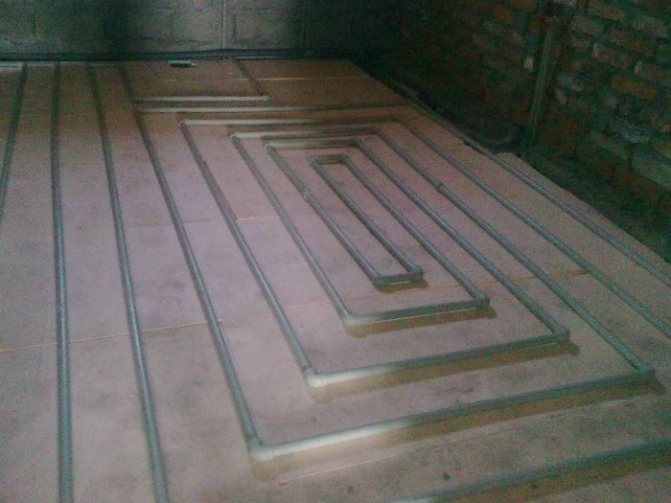

Варианты укладки контуров трубы
Качество материалов и комплектующих
Качество материалов и комплектующих, подтвержденное сертификатами, именем производителя, отзывами потребителя. От подделок, конечно, никто не застрахован. Но известный европейский бренд однозначно будет надежней, чем «левый noname». Хотя испытать трубу можно самостоятельно, подвергнув ее каким-либо экстремальным нагрузкам.
Взаимозаменяемость, соответствие фитингов принятым стандартам
Неизвестный мелкий производитель не сумеет насытить ими рынок. Купить по дешевке трубу, пусть и хорошую – это только полдела. Без качественной арматуры, которую нечем заменить, она совершенно бесполезна.
Еще один значимый нюанс – кислородная диффузия. СНиП 2.04.05-91 прямо говорит, что трубопровод системы отопления должен содержать антидиффузионный слой (кислородный барьер), исключающий проникновение воздуха в систему. Речь здесь идет о полимерных трубах – пластиковых (металлопластиковых), полипропиленовых, полиэтиленовых.
Однако противники этого утверждения приводят свои доводы. Например, о том, что даже в закрытой системе появление кислорода неизбежно. Поэтому более важная задача – это его эффективное устранение. Безопасный, надежный способ – установка воздухоотводчиков и (или) деаэраторов. Также можно добавить гигроскопические присадки – токсичный гидразин или сульфит натрия, но их содержание необходимо контролировать.
Отопление
Хотим залить стяжкой полипропиленовую горизонтальную разводку, и вот встал ворос укладываетса ли такое решиние в нормативы?
Если вас не затруднит дайти ссылку на соотвествующий документ.
Сообщение от Mikhail: у них большой коэффициент линейного расширения
Не только по этому (критерию). Тут не должно быть никаких вариантов, кроме традиционного.
Вообще то «теплые полы» так и делают. Вроде пока не было проблем у производителей.
Норм не знаю. Offtop: Сорри за флуд. СНиП на полы, кстати, смотрели ?
4.23. При скрытой прокладке водопроводов из труб PPRC с замоноличиванием бетоном или цементно-песчаным раствором трубы должны быть в теплоизоляции из эластичного пенопласта.
ВСН 47-96 Ведомственные строительные нормы по проектированию и монтажу внутренних систем водоснабжения из полипропиленовых труб «Рандом сополимер» (PPRC)
Сообщение от : При закладке PPRC-трубопровода в бетон или штукатурку специальных компенсаторов, как правило, не требуется: температурные колебания размеров компенсируются эластичностью материала труб и фитингов.Тем не менее, если длина заложенной трубы превышает 2 м, для компенсации линейных удлинений рекомендуется помещать между трубой и бетоном слой эластичного материала, например теплоизоляции (см. рис.11).
из рекомендаций по монтажу.
Сообщение от : на опытное строительство внутренних систем холодного и горячего водоснабжения (температура до 75 °С) жилых и гражданских зданий в г. Москве
Но ТР 125-02 «Технические рекомендации по проектированию и монтажу внутренних систем водоснабжения, отопления и хладоснабжения из комбинированных полипропиленовых труб», которые
Сообщение от : распространяются на опытное строительство внутренних систем холодного и горячего водоснабжения (температура не более 75 °С) и отопления (температура не более 90 °С) жилых и гражданских зданий в г. Москве из напорных комбинированных полипропиленовых труб: «Фазер» (далее трубы «РР-R80-GF») и «фузиотерм-штаби» (далее трубы «PP-R80-AI») и являются развитием отраслевых норм ВСН 47-96 и ВСН 69-97.
Всего-то к/с: полипропиленовый, однако. Но в варианте «авторского»применения = . Если так делает кто-то «для себя», это ещё не значит, что . . Не стоит придумывать
аргументы.
Преимущества
Если сделать напольное отопление при помощи ПВХ-труб, удается достигнуть множества преимуществ. В их число входит:
Структура полипропиленовой трубы
- долгий срок службы теплого водяного пола. Полипропиленовые трубы могут эффективно работать на протяжении 50 лет;
- полипропилен обладает высокой химической стойкостью;
- такие трубы не подвержены коррозии. На их внутренней поверхности не накапливается накипь;
- такие трубы отличаются низким уровнем шума;
- отдельные элементы системы соединяются между собой монолитно. Это обеспечивает ее долгий срок службы, поскольку исключаются утечки теплоносителя;
Характеристики полипропиленовых труб
- монтаж полипропиленовых труб происходит при помощи специального сварочного аппарата. С ним может работать любой человек без соответствующего опыта;
- полипропилен обеспечивает высокую кислородонепроницаемость. Это позволяет продлить срок службы всех металлических деталей, которые не будут подвергаться коррозии;
- цена полипропиленовых труб радует. Также низкой стоимостью отличаются дополнительные детали для монтажа всей системы (фитинги и другие);
Срок службы полипропиленовых труб разных типов с показателями температур и давления
- полипропилен отличается высокой прочностью. Он способен эффективно работать при наличии высокого давления от циркулирующего теплоносителя;
- небольшой вес, что обеспечивает простоту монтажа;
- при замерзании теплоносителя не происходит разрушение стенок трубопроводов. Они способны расширяться, а после повышения температуры принимать первоначальную форму;
- полипропилен считается экологически безопасным. Он не выделяет токсических веществ в процессе эксплуатации.
Тестирование и опрессовка пола
Перед заливкой пола бетонной стяжкой необходимо провести тестирование и опрессовку водного контура.
Готовая отопительная система тестируется следующим образом:
- трубопровод заполняется горячей водой;
- приблизительно на 30 минут температура в системе повышается до критической (80ºС — 85ºС).
Окончательный этап проверки системы – опрессовка (проверка высоким давлением). Для этого:
- система трубопроводов заполняется холодной водой;
- отключаются все воздухоудалители, расположенные в коллекторе;
- устанавливается давление на уровне 6 бар на 24 часа.
Проверка труб на герметичность и высокое давление
Если по окончании опрессовки не замечено излишнего расширения или деформации труб, а также установленное давление не уменьшилось, то полученный водяной контур является полностью герметичным и пригодным для использования.
Некоторые особенности строения
Обычный несшитый материал получается при воздействии низкого давления, когда присутствуют катализаторы. Он обладает крупными полимерными молекулами с боковыми ответвлениями. Большинство из них находится в некоем свободном «плавании» в пространстве между молекулами. Сшивка позволяет добиться боковых связей, которые создают межмолекулярную сетку. В итоге удается получить особо прочную структуру, которая имеет вид кристаллической решетки твердых веществ.
Когда используются разные методики сшивания, получается вещество с определенным количеством связей, что указывает на более высокую или менее внушительную прочность. Некоторые варианты сшитого полипропилена получаются в присутствии перекиси водорода и обладают наибольшим процентом сшивки, который может достигать 85%. Наиболее распространен и применим в широком перечне изделий силановый полимер, который обладает 70-процентной связанной структурой.
Сшивка составит 60%, если технология предусматривает радиационный способ изготовления. В присутствии азота создается материал с достаточно сложными условиями протекания реакций. В итоге удается добиться все той же 70%-ной сшивки. Сшитый полипропилен с высоким процентом сшивки получается более дорогим и обладает наибольшей трещиностойкостью, высокой температурой плавления и внушительной ударопрочностью. Такая сшивка позволяет добиться более высокой твердости и меньшей пластичности изделий, что не говорит о высоком качестве, но позволяет получить различные материалы, которые будут иметь свое назначение.
Какие есть правила монтажа полипропиленовых труб отопления?
В первую очередь необходимо произвести расчёты, касающиеся всей системы отопления включая мощность котла.
Отталкиваясь от этого подбираются полипропиленовые трубы, я имею в виду диаметр полипропиленовых труб.
Трубы отопления будут работать с теплоносителем который разогревается до довольно приличной температуры со знаком плюс.
Значит нужна армированная полипропиленовая труба (то есть многослойная).
Армируют полипропилен или алюминием, или стекловолокном.
Более современный материал это полипропилен армированы стекловолокном, не надо трубу зачищать шевером, он просто не нужен.
Особых отдельных правил именно для отопления тут нет.
Паяйте соблюдайте температуру прогрева (учитывайте диаметр труб), вот таблица Вам в помощь.
Не забывайте давать время на охлаждение места пайки.
Трубы можно и в стену и в стяжку спрятать (Вы об этом пишите) стыки полипропилена при правильной пайке не текут, поэтому прячьте, если считаете что так будет лучше.
Хотя и сама труба отдаёт тепло, тут надо думать, мы о Вашем доме ни чего не знаем (как и чем утеплён, регион проживания и так далее).
Если трубу пускаете понаружке, то не забывайте о клипсах (креплениях) клипсы на прямых участках лучше крепить не реже чем 50-т см друг от друга, трубу не выгнет от температуры.
Ну и помните что полипропилен работает до 95-и градусов, если температура теплоносителя будет выше (к примеру проживаете в районе Крайнего Севера), то лучше полипропилен не использовать в системе отопления.
Если интересует маркировка труб, то для отопления берите с маркировкой РРВ, или PPR.
Трубы для утепления пола из металлопластика
Трубы из такого материала состоят из пяти слоев. Внутренний и внешний слои изготовлены из полиэтилена, плотно объединены клеем с внутренним пластом, который состоит из особой фольги из алюминия.
Этот вид труб был разработан специально для отопления пола. С помощью трубы из металлопластика температура нагрева пола достигается при использовании как можно меньшего количества труб. С помощью слоя алюминия нагревание происходит быстрее по сравнению с полиэтиленом. В связи с тем, что внутри труба гладкая кальцификация не происходит, поэтому трубы стойкие к коррозии. Прочность изделия гарантируется тем, что алюминий и полиэтилен объединены в одно целое.
Металлопластиковые трубы
Преимущества:
- защита от порчи метала;
- стойкость к коррозии и химикатам;
- хорошая звукоизоляция;
- гладкий внешний вид;
- прочный материал;
- легкость при монтаже;
- не изменяют форму.
Недостатки труб:
- если величина коэффициентов линейного расширения не будет одинаковой, это приведет к расслоению трубы;
- если пользоваться резьбовым фитингом, это приведет к накипи, по этой причине необходимо пользоваться пресс-фитингом;
- монтаж нужно проводить аккуратно, если пережать фитинг, появится сечение на трубе.
Вид установки
Какая же труба лучше для конструкции теплого пола – полиэтилен или металлопластик? При сравнении можно заметить, что трубы очень схожи своими характеристиками. Также они имеют свои особенности, поэтому при выборе необходимо все учесть и подобрать изделия, которые более всего подойдут для того или иного помещения.
Металлопластиковая труба в разрезе
Устройство водяного теплого пола на бетонном основании в частном доме
Водяной тёплый пол, уложенный на бетонный пол — трубопровод с теплоносителем внутри, залитый бетонным раствором. «Пирог» его — многослойная конструкция, в которой каждый слой несёт свою функцию, и играет большую роль для полноценной работы устройства. Поэтому, важна их очередность — это надо помнить при сооружении конструкции своими руками.
«Пирог» тёплой водяной системы это:
- черновой пол — из бетонной стяжки или плит перекрытия;
- гидроизоляционный слой — обычная полиэтиленовая тонкая плёнка, хотя при установки пола не на грунт, а на бетонную основу — можно обойтись и без гидроизоляции;
- теплоизоляция — рекомендовано использовать пенополистирол экструдированного типа, так как он имеет низкую теплопроводность, прочен и стоит не дорого;
- гидроизоляция — идеальным материалом для укладки в частном доме считается полиэтилен с толщиной 110 — 155 мкм, он стелется в два слоя;
- арматура — прутья толщиной не меньше 4 мм, ячейки 50 на 50, или 100 на 100, сетка крепится к перекрытию, а не к листу теплоизоляционного материала;
- нагревательный элемент — он монтируется к сетке с помощью хомутов, стандартный размер труб 16 мм (при площади помещения 50 м2);
- стяжка — используется цементно-бетонный раствор с добавленным пластификатором, минимальная толщина слоя 50 мм;
- подложка — для обустройства подойдёт пробковый материал, толстый картон или полиэтилен вспененного типа;
- напольное покрытие — плитка, ламинат, линолеум.
Так, выглядит «пирог» водяного тёплого пола, минимальная толщина которого 140 мм. Кроме того, в местах соприкосновения бетонного раствора со стенками, необходима установка демпферной ленты, она обеспечит компенсацию при нагревании.
2 Пирог теплого пола
Watch this video on YouTube
Помимо этого, потребуется монтаж коллекторного узла и насоса, он улучшает циркуляцию теплоносителя.
Подключение теплого пола к системе отопления. 4 способа подключения.
Watch this video on YouTube
Разбираем теплый пол по частям! Зачем переплачивать? Часть 2
Watch this video on YouTube
Смотрите видео
