Теплый пол под ламинат на деревянный пол: делаем самостоятельно с пошаговой схемой инфракрасный теплый пол под ламинат

Советы по монтажу плёночного пола

Специалисты советуют проводить укладку плёночного пола придерживаясь ряда правил:

  • не подключать к сети пленку, свернутую в рулон;
  • монтаж тёплого пола делать при влажности не больше 60% и положительной температуре;
  • при обнаружении повреждения на графитовой поверхности плёнки, отверстие нужно изолировать с обеих сторон;
  • делать монтаж плёночного пола под ламинат нельзя на влажную поверхность;
  • при затоплении тёплого пола, требуется быстро выключить из сети и дать просохнуть естественным путём;
  • термодатчик устанавливать в свободном доступе, чтобы при необходимости было несложно поменять;
  • сохранять схему укладки плёночного пола.

Инфракрасный плёночный полсегодня имеет большую популярность, так как способен обогреть как квартиру, так и дом. Придерживаясь, правил монтажа, можно легко и быстро установить данную систему обогрева своими руками. Кроме того, при правильном её настрое, обходиться она будет финансово не накладно.

Теплый пол: достоинства и недостатки

Ламинат – покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендовано укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, находящихся на первом этаже, где холодный воздух снизу очень сильно охлаждает и напольное покрытие. Система теплого пола обеспечит комфортное проживание в таких помещениях всем членам семьи.

Укладка ламината на теплый пол

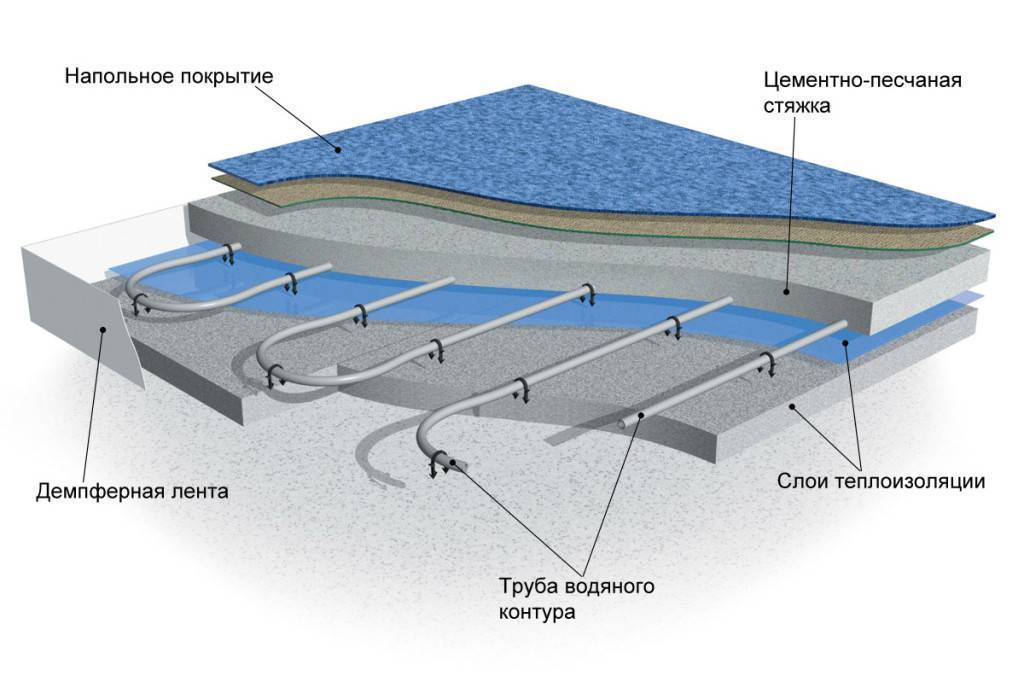

Водяной теплый пол под ламинат

Теплые полы – это система, обеспечивающая подогрев напольного покрытия, своеобразное отопление. Как ни странно, история этого способа подогрева насчитывает более 20 веков в общей сложности. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, чтобы выходящие из них дым и горячий воздух проходили в специальных полостях под напольным покрытием и тем самым прогревали помещение снизу.

Теплый пол в древнем Риме

Сейчас технологии шагнули вперед – появились современные способы подогрева полов и все они обладают определенными достоинствами:

  • комфортные условия проживания в квартире за счет прогрева напольного покрытия и воздуха в нижней части комнаты;
  • незаметность системы для глаза;
  • возможность использования в любом помещении.

Теплый пол под ламинат

Недостатки у теплого пола практически отсутствуют. К ним можно отнести некоторую сложность монтажа (необходимо укладывать системы под покрытие, и если оно уже было ранее уложено, то его придется разбирать), а также возрастание счетов за коммунальные услуги – электричество или отопление, в зависимости от типа пола.

Некоторые системы теплого пола (водяные) нельзя укладывать в квартирах, расположенных в старых домах – там не предусмотрена возможность подключения контура обогрева к центральной отопительной системе, и управляющая компания может запретить использовать такие теплые полы. Выход один – приобретение электрической системы обогрева полов.

Именно поэтому речь в статье пойдет лишь об электрических типах теплого пола, использование которых не будет ограничиваться наличием разрешения от управляющей компании на установку. Да и монтаж их гораздо проще, чем водяных систем подогрева.

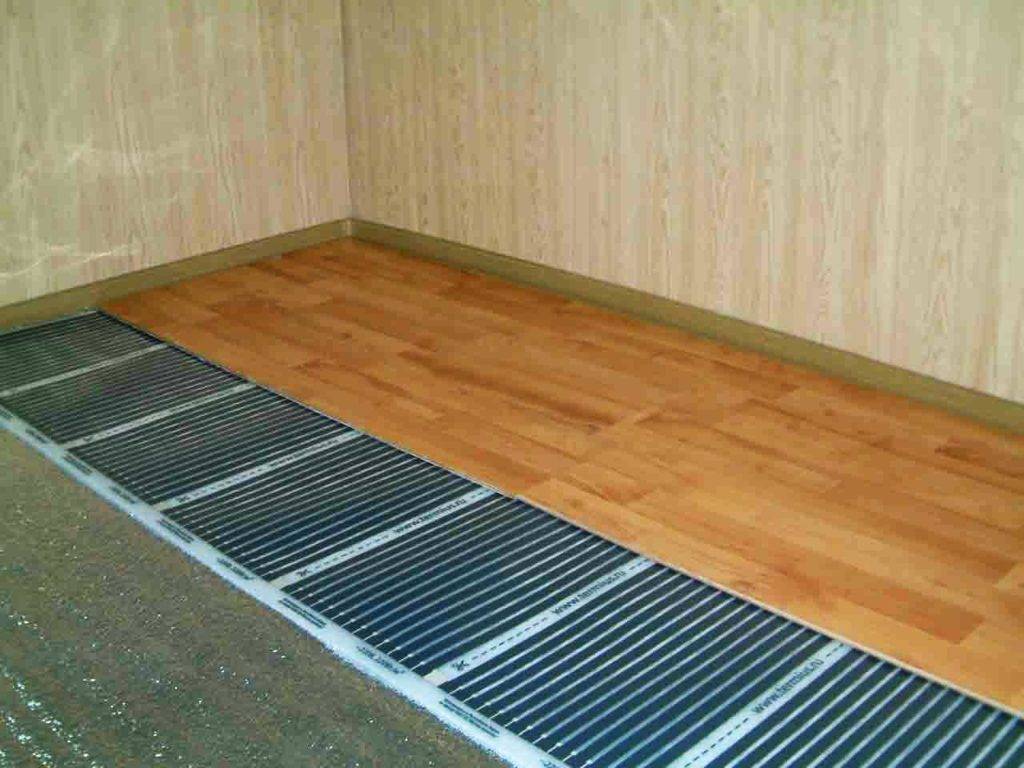

Укладка ламината поверх пленочного теплого пола

Как решались проблемы вредных испарений

Понятно, что проблемой номер один являются вредные испарения, на которые, впрочем, существуют свои стандарты. В Европе вся продукция, по количеству в ней формальдегида маркируется Е1 (при выбросе менее или равно 0,124 мг/м³ воздуха), или Е2 (при выбросе более 0,124 мг/м³). В интернете можно встретить утверждения, что есть и класс Е0, соответствующий такому качеству, когда при нагреве до 28 градусов выброса не происходит. Но это не соответствует истине.

Класс Е1 – самый безопасный

На этот стандарт ориентируются и российские производители. У американцев есть свои нормативы, которые, надо сказать, очень схожи с европейскими. А вот японские нормы включают в себя 4 уровня, от F* (наиболее вредный) — до F****, который и является самым безопасным.

О соответствии изделия тому или иному классу говорит маркировка, а вот какой она будет, зависит от страны-производителя.

Советы по укладке электроподогрева под ламинат

Профессионалы дают советы для более эффективного выбора и установки электрического обогрева:

  • В многоэтажке допускается ставить только электрический обогрев, вряд ли управляющие организации дадут одобрение на проведение водяной системы.
  • Чтобы установить место повреждения в кабеле, понадобится специальный прибор. Он позволит найти проблемное место даже через стяжку из цемента.
  • Электрическая система должна занимать минимум 70% от площади комнаты. Только так можно добиться эффективного обогрева.
  • Оптимальная мощность работы 160 – 190 Вт.
  • При покупке ламината следует проверить маркировки о совмещении с обогревом.
  • Не следует прогревать даже ламинат высокого качества больше 30 градусов. Это приведет к выделению опасных компонентов.
  • Минимальная толщина ламината 8 мм, иначе он может деформироваться из-за постоянного прогрева.
  • Для жилых помещений лучше комбинировать источники обогрева: полы, радиаторы.
  • Правильная настройка интенсивности отопления и ее регулировка поможет экономить затраты на электроэнергию на 20-30%.
  • Не рекомендуется класть электрическую конструкцию слишком близко к приборам отопления, так как повышаются риски ее поломки.
  • При обустройстве стяжки пол запрещается включать до момента ее полноценного просыхания.
  • Максимальная длина инфракрасных полос – 7 м.

Рекомендации по укладке

Виды подложек и утеплителей

Подложка выступает в качестве защитного материала, укладываемого между полом и декоративным покрытием. При ее помощи можно произвести сглаживание незначительных неровностей. Зачастую она укладывается в качестве утеплителя под линолеум на бетонный пол.

Пробковая подложка

Высококачественный утеплительный материал, производимый из измельченной коры пробкового дерева, в составе которого отсутствуют вредные для здоровья синтетические добавки. Такая подложка не подвергается гниению и ей не страшна влага, ввиду чего на поверхности полотен не появляется плесень даже при наличии повышенной сырости. Утеплитель обладает высокими звукоизоляционными и теплоизоляционными показателями, благодаря чему по уложенному на него линолеуму можно комфортно передвигаться босыми ногами даже при значительном холоде. Внешний вид материала не играет никакой особой роли, поэтому в отличие от пробкового пола его стоимость на порядок дешевле.

Ее недостаток заключается в низком уровне жесткости, из-за чего под весом тяжелой мебели она прогибается, что приводит к деформации уложенного сверху линолеума. Во избежание появления вмятин нужно выбирать материал из пробки, что обладает наибольшим уровнем твердости. Если механическая прочность играет самую важную роль, то лучше отдавать предпочтение резино-пробковой или битумно-пробковой подложке, у которой в отличие от натуральной данный показатель существенно выше. В составе первой дополнительно присутствует синтетическая резина, а у второй – пропитанный битумом картон.

При укладке подложки из пробки под линолеум на деревянный пол удается устранить имеющийся скрип. Данный материал поставляется в рулонах, ширина которых достигает от 1 м, а их протяженность может быть абсолютно разной.

Ее установка производится 2 способами:

  • Плавающим. Рулон пробковой подложки следует расстелить по поверхности пола стык в стык, а затем осуществить соединение отдельных полос посредством строительного скотча.
  • При использовании клея. Он применяется в ходе монтажа пробковых плит, которые могут выступать даже в качестве чистового напольного покрытия.

Джутовая подложка

Материал полностью состоит из натуральных волокон джута, в которых имеется смола. Изготовление этой подложки осуществляется посредством специальной техники вязки, что обеспечивает ее прочность и упругость. В числе ее компонентов присутствуют антипирены, которые предотвращают процесс гниения и горения. Джутовая подложка имеет возможность впитывать влагу без ухудшения своих начальных характеристик и образования на поверхности плесени. Материал обладает значительным периодом эксплуатации и в основном укладывается под линолеум на бетонный пол.

Льняная подложка

Она производится из чистого натурального льна, который пропитан специальными составами, обеспечивающими защиту от грибков и возгорания. Ее укладка совершается между линолеумом и полом, выполненным из древесины, но при этом сохраняется естественная вентиляция.

Фольгированный пеноизол

Наиболее подходящим вариантом для укладывания под линолеум являются фольгированные прокладки. Пеноизол состоит из изолона или полистирола с покрытием в виде фольги из алюминия. Этот утеплить обладает оптимальным уровнем прочности, высокой стойкостью к перепадам температуры и влагостойкостью.

Экструдированный пенополистирол

Утепление пола под линолеумом с использованием этого материала является одним из наиболее востребованных и доступных по стоимости вариантов. Выполненные из экструдированного пенопласта подложки изготовляются большим количеством различных производителей, ввиду чего их характеристики способны отличаться и перед приобретением следует узнавать о них поподробнее. Лучше отдавать предпочтение проверенной на рынке продукции. Экструдированный пенополистирол имеет длительный период эксплуатации, высокие теплоизоляционные показатели, хорошо переносит существенные нагрузки, а также он не допускает прохождения влаги. Благодаря этому материалу полы становятся теплыми и даже при значительных морозах по ним комфортно ходить.

Пеноплекс

Утеплитель изготовляется в форме плит незначительной толщины. Материал по аналогии с подложкой из пробки способен подвергаться точечному продавливанию, из-за чего его укладку лучше совершать исключительно на твердое основание. Он является подходящим для размещения под линолеум на бетон и натуральный паркет.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить

Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

  1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
  2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

  1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
  2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
  3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

  • по спирали;
  • змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

  • Смесительные узлы;
  • Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

  • Пробка;
  • Вспененный полиэтилен с фольгированным покрытием;
  • Фольгированный полистирол;
  • Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

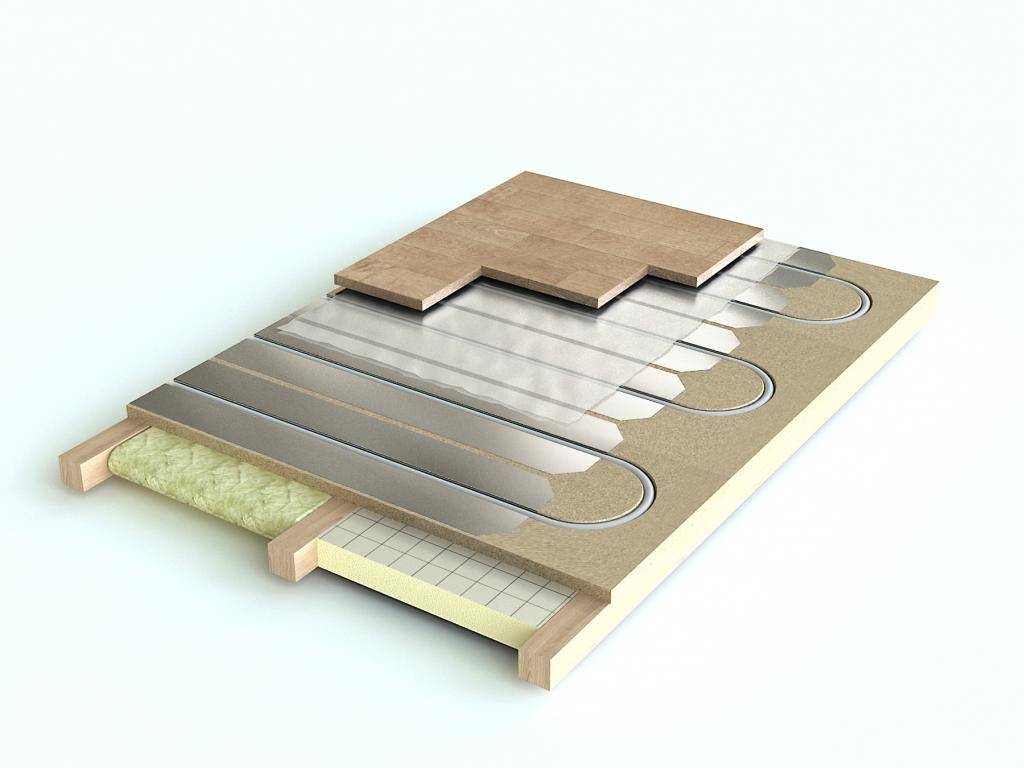

Теплый водяной пол на деревянном покрытии

Кроме особенностей, которые имеет природная древесина, нужно учитывать требования, которые предъявлены электрическому теплому полу, монтированному в деревянных домах. Поэтому теплые полы в таком доме монтируются с учетом всех правил. А именно:

  1. Все правила установки электрических устройств должны быть точно соблюдены. Это снижает риск появления возгораний и пожаров дома.
  2. Теплый пол на деревянном покрытии должен устанавливаться в строгом соответствии со всеми требованиями безопасности.
  3. Нельзя, чтобы нагревательная деталь на полу касалась легковозгораемых материалов.
  4. Как было сказано выше, дерево имеет низкий уровень проводимости тепла. Поэтому покрытие должно иметь минимальную толщину. Допускается укладка деревянного покрытия толщиной от 19 до 23 мм. Это позволит уменьшить потребление электричества и исключит риск деформации покрытий дома.
  5. Во время работы нельзя укладывать кабель там, где стоит мебель или бытовая техника.
  6. Необходимо хорошенько изолировать все соединения.
  7. При укладке проводов необходимо быть внимательным. Не допускайте повреждения изоляции.
  8. Максимальная мощность электропола должна быть ниже 79 Вт на квадратный метр.
  9. Тщательно выбирайте номинал автоматического выключателя, при помощи которого выполнятся перезагрузка системы. Он закладывается внутри комнат дома.

Этап подготовки

Не забывайте, что перед установкой теплого пола на деревянную основу должны быть исключены все мокрые мероприятия. В первую очередь, это касается кладки стяжки. В этой ситуации в качестве основания применяются простые доски. Но, как и к другим материалам, к доскам предъявлены особые требования:

  1. Настил, сделанный из дуба или бука, должен иметь толщину не более 24 мм. Если это сосна или лиственница, то ограничение толщины уменьшается до 22 мм.
  2. При укладке нового настила доски, которые будут применяться во время работы, должны пару дней полежать на теплой поверхности внутри дома. Такой подход позволяет снизить риск деформации материалов в дальнейшем.
  3. Перед монтажом труб или электрических проводов нужно подготовить основание.

Используется несколько подходов:

  1. Если установка будет проводиться на старом покрытии, то нужно хорошенько заделать все дырки и щели между досками. Для этого в щели нужно положить теплоизоляционные материалы: универсальная минеральная вата или простой пенопласт.
  2. Если установка будет выполняться на свое покрытие, то основа должна быть обработана антисептическими эмульсиями. Наличие плесени, грибков, щелей и мест не должно быть.

При любом случае установка нагревательных полов осуществляется на черновую основу. Ее необходимо грамотно подготовить перед работой. И только потом можно начать укладку теплоизоляционных материалов, которая исключает нежелательное образование холодных мостиков.

Итак, основание готово, начинаем устанавливать теплые напольные системы

На этот этап нужно обратить внимание тем, кто не знает, как сделать дощатый теплый пол самостоятельно

Главный этап

Подберите тип изделия. В доме из дерева можно использовать электрический и водяной обогрев. Выполняет укладку электрических нагревательных систем. Сначала нужно постелить фольгированный теплоизолятор.

Он должен размещаться фольгой вверх. Толщина слоя должна быть больше 30 мм. затем устанавливается монтажная сетка, являющаяся основой для провода.

Электрический провод устанавливается петлями. для петель нужно сделать пропилы в лагах. Фиксация провода к сетке выполняется с помощью хомутов. Между лагами размещается температурный датчик.

Терморегулирующее устройство фиксируется на поверхность стены. После этого оборудование проверяется. Если теплые деревянные полы работают правильно, можно начинать укладывать итоговое покрытие.

Самым бюджетным вариантом является укладка инфракрасных моделей. Такой эффективный теплый пол в деревянном доме своими руками может сделать любой мастер. Работа делается быстро и просто.

На основу укладывается теплоизоляционный материал. Поверх кладется нагревательная пленка, подсоединяющая к сети. Затем кладется итоговое покрытие. Теперь можно использовать готовый теплый пол на деревянном основании.

Своими руками такое сделать могут не все хозяева деревянных домов. Поэтому нужно воспользоваться услугами специалистов, которые быстро и качественно положат водный пол на деревянное основание.

Инфракрасный тёплый пол под ламинат – что важно знать

Принцип прост — электрический ток, проходя по проводникам, нагревает их, а они передают тепловую энергию в окружающее пространство инфракрасным излучением.

Резкие перепады температуры могут разрушать материал плиток, приводя к появлению трещин и скрипу полов. А ее неравномерное распределение увеличивает вероятность деформации. Имея высокую теплоемкость и среднюю теплопроводность, он не должен подвергаться сильному нагреву. Формальдегиды и фенолы, входящие в его состав, в обычных условиях эксплуатации практически не выделяются. Но при нагреве они создают летучие соединения, отравляя воздух.

Учитывая это, брать следует ламинат замкового типа крепления с классом эмиссии не выше Е1 (подтверждается сертификатом), не ниже 33 класса износостойкости и не толще 8,5 мм. Возможность использования с теплыми полами вносится производителем в маркировку символом «змейка». Рядом указывается максимально допустимое значения температуры.

Почему раньше ламинат не подходил для теплых полов

Конечно же, нам интересно, почему раньше нельзя было выбирать ламинат в качестве финишного покрытия тёплого пола, а теперь можно. Что с ним было не так, и над чем поработали производители?

1. Ламинатная доска является многослойным изделием, роль несущего слоя в котором играет HDF – высокоплотная древесноволокнистая плита. Вяжущим веществом в этом материале является меламиновая смола, в составе которой присутствует водный раствор формальдегида.

Структурирование ламинированной доски

В определённых концентрациях это вещество безвредно — оно даже используется в фармакологии и косметологии. Но при нагревании – а температура тёплого пола составляет до порядка +35 градусов, оно начинает выделять пары, ухудшая микроклимат помещения, что противоречит нормам СанПиН.

Формула формальдегида

2. Ещё одним отрицательным моментом был тот факт, что из-за низкой теплопроводности ламинированной доски сильно снижалась эффективность системы подогрева. При этом стремление повысить градус в помещении приводил лишь к возрастанию затрат на теплоноситель. То есть, тандем ламината с тёплой системой становился экономически нецелесообразным.

Ламинированная доска имела низкую теплопроводность

3. И третий пункт, из-за которого тёплые системы, особенно водяные, не «дружили» с ламинатом – это колебания температуры из-за остывания теплоносителя, которые любой деревянный или деревоподобный настил приводили к деформации. Причина – большое количество циклов линейного расширения и сжатия.

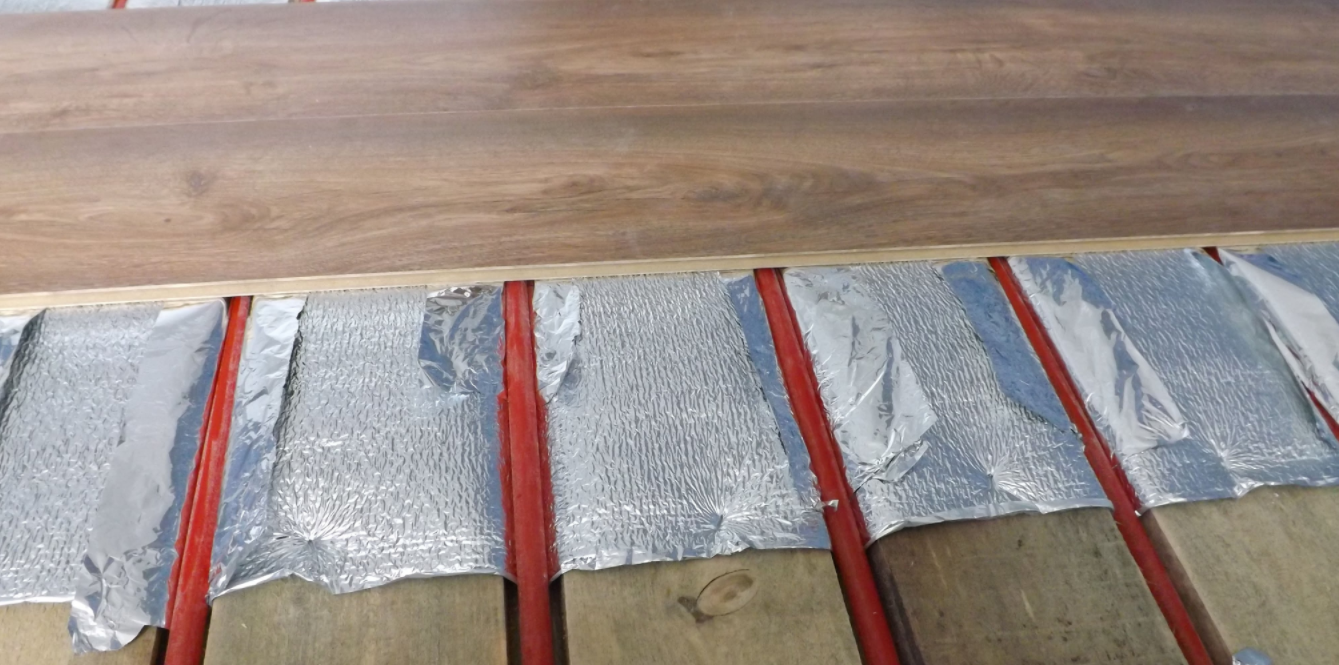

Ламинат на теплый пол из водяного отопления

Какой ламинат лучше использовать в связке с ИК теплым полом

Эффект от установки ИК-пленки может быть снижен или вообще ликвидирован неправильным выбором ламината для финишной отделки пола. Несоответствующие типу обогревателя ламели могут деформироваться, выделять формальдегид в размерах, превышающих санитарные нормы, плохо проводить тепло и т.д.

Избежать перечисленных проблем можно, зная какой ламинат под инфракрасный теплый пол, как выбрать. Он должен соответствовать следующим требованиям:

Иметь замковое соединение. Использование клея для соединения панелей создает жесткое сплошное напольное покрытие, которое рвется при резких колебаниях температуры, что и происходит во время включения пленки в сеть;

Маркировка ламината для инфракрасного подогрева пола.

  • Хорошо проводить тепло. Производители ламината эту способность ламелей оценивают коэффициентом теплового сопротивления. Чем он меньше, тем лучше тепло от нагревателя передается в отапливаемое помещение. Для инфракрасного «теплого пола» он должен быть в пределах 0,05-0,10 м2 х °K/Вт;
  • Иметь толщину от 8 до 9 мм. У тонких панелей разрушается замковое соединение в процессе расширения-сжатия при перепаде температур, толстые плохо проводят тепло — у них низкий коэффициент теплопроводности;
  • Не выделять при прогревании до 27-30°С формальдегид. При покупке ламината необходимо учитывать этот фактор и покупать напольное покрытие класса Е0 или Е1;
  • Иметь износоустойчивость не ниже 3 класса. Чем показатель выше, тем прочнее пол.

Информацию о рассмотренных требованиях можно получить из пиктограмм, напечатанных на вкладышах (см. фото) и цифровых обозначений.

Виды электрического теплого пола

Электрический «теплый пол» подразделяется на три вида:

  • кабельный;
  • нагревающие маты;
  • аморфную металлическую ленту.

Кабельный «теплый пол»

Уже из самого определения ясно, что нагревательным элементом в системе отопления является кабель. Проходя по нему, электроток нагревает спрятанный в оплетку металлический сердечник, точно так, как греется спираль или специальные пластины утюга, электроплитки, ТЭНа и т.д. Нагреваясь, кабель передает тепло стяжке, а та, как русская печка, обогревает через напольное покрытие комнату.

Обогревающие кабеля могут быть разными по строению:

  • с одной токопроводящей жилой;
  • с двумя (двужильные);
  • с саморегулирующимися жилами.

Виды нагревательного кабеля.

Одножильный кабель (на фото обозначен буквой А) имеет всего одну сердцевину, которая и служит нагревательным элементом. Такое строение электропровода имеет два существенных недостатка:

  • концы кабеля должны сойтись у термостата, что при сложной геометрии помещения сделать очень сложно;
  • электромагнитное излучение, от которого не спасает медная оплетка.

Конструкция двужильного кабеля (позиция Б) состоит из нагревающегося элемента и токопроводящей жилы. Это позволяет минимизировать вредное излучение (замеры показывают, что оно меньше, чем у смартфона) и не заморачиваться по поводу раскладки — в ее конце две жилы просто перемыкаются, создавая замкнутый контур.

Саморегулирующийся кабель (позиция В) — сложная, дорогая, но надежная система электроподогрева пола. У такого кабеля есть способность регулировать температуру нагревания не только по всей длине, но и участками, в отдельно взятой точке пола.

Например, под мебелью кабель греется всего до +18oС, а на открытых участках до +23oС, как установлено на терморегуляторе. Везде температура пола будет одинаковая. Такое свойство кабеля достигается наличием двух проводников, соединенных полимерной матрицей, которая и нагревается.

Нагревательные маты

Нагревательный мат резистивного характера — это такая же кабельная система обогрева, только заключенная в поликарбонатную сетку. Такая конструкция обогревательной системы позволяет не заливать электрокабель цементно-песчаным раствором. С одной стороны плюс: меньше затраты на монтаж, с другой — минус: при отключении электричества помещение быстро выхолаживается. Истина оказалась, как всегда, посередине: заливают стяжку, но меньшей толщины — 3 см.

Комплект нагревательного мата.

Маты могут быть с одной или двумя жилами. У нагревательных матов несколько дополнительных плюсов:

  • высокий уровень готовности к монтажу;
  • более тонкая стяжка;
  • быстрая установка;
  • экологичность.

Есть и минусы:

  • низкая мощность;
  • максимальная площадь обогрева до 15 м2;
  • маты не годятся для постоянного отопления. Только в качестве дополнительного источника тепла.

Аморфная металлическая лента

В продаже появился инновационный вид электроподогрева пола: аморфная (без кристаллической решетки) металлическая лента. Новинке всего пара лет, поэтому конкретно говорить о ее преимуществах и недостатках рано. Отметим только то, что пишет производитель:

Аморфная металлическая лента.

  • высокий КПД, что сказывается на экономичности;
  • долговечность — дается гарантия на 25 лет;
  • выход из строя одной или нескольких полос не блокирует работу всей системы — можно обойтись без ремонта;
  • устойчивостью к коррозии.

Выводы и полезное видео по теме

Пошаговое выполнение работ по монтажу инфракрасного пола под ламинат. Припаивание проводов к медным жилам вместо использования клипс:

Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:

Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения “снизу вверх”.

Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.

Хотите рассказать о том, как своими руками стелили и подключали инфракрасный пленочный пол? Возникли вопросы во время ознакомления с представленной информацией, есть полезные сведения для нас и посетителей сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
