Укладка теплого пола под плитку в частном доме и квартире

Инфракрасные полы

На рынке системы представлены 2 моделями:

1. Пленочные ИК – рулоны мембраны с полосками;
2. Карбоновые ИК – стержни, соединенные шнурами.

Инфракрасный пленочный способ обогрева происходит благодаря элементам, вмонтированным в ламинированную углеродную пленку. ИК токопроводящие полосы защищены от влаги. Это позволяет делать систему на кухне, поместив ее под деревянный пол, ПВХ покрытие или фанеру. Устройство подключается к источнику питания через терморегулятор. Мембрана ИК пола равномерно источает тепло, обеспечивая комфортную температуру на кухне или в жилых комнатах. Пленка служит до 17 лет. Цена от 570 руб./кв.м.

Читать также: Теплый пол на деревянный пол: как сделать в деревянном доме

Карбоновый инфракрасный пол выпускается в виде матов со стержнями, зафиксированных на пленке особым составом – полиэтилентерефталатом. Параллельное подключение нагревательных элементов обеспечивает постоянное функционирование системы. Цена – 1550 руб/кв.м. Гарантия 18 лет.

Преимущества ИК систем:

• Теплый пол под плитку легко устанавливается на любые поверхности: ПВХ, деревянные, бетонные, фанеру;
• Легко корректируется температура;
• В помещении сохраняется атмосферная влажность, воздух не пересыхает;
• Ионы с отрицательным зарядом благотворно воздействуют на человека;
• Герметичная изоляция и двойная оплетка проводов позволяет использовать теплые полы под плитку в гостиной, кухне, в помещениях с высокой влажностью.

ИК теплый пол под плитку и его недостатки:

• Легко нарушается целостность покрытия;
• При несоблюдении правил безопасности не исключено возгорание. Лучше не класть под деревянный пол или фанеру.

Какой выбрать электрический пол необходимо решать в индивидуальном порядке. Лучше исходить из технических характеристик: силы излучения, конвекции, теплопроводности.

Покупая пол на кухню под фанеру, ПВХ или деревянные покрытия, следует тщательно рассчитать мощность системы. Выбор лучше делать в пользу известных производителей.

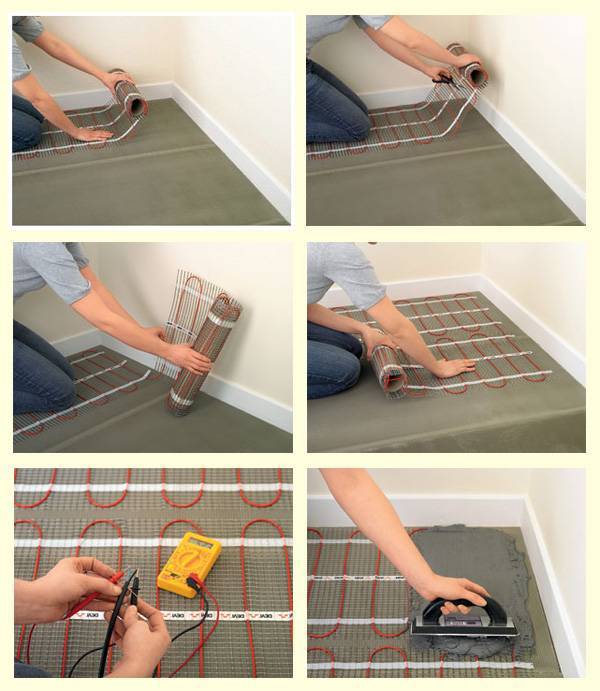

Монтаж производится в следующей последовательности:

1. Необходимо проштробить на стене бороздки для проводов терморегулятора;
2. Очистить или пропылесосить пол, сделать на нем углубления для гофротрубы с датчиком, уложить ее в канавку;
3. Положить мат, тщательно закрепить его скотчем с обеих сторон;
4. После соединения проводов, элементов, проследить за электрическим сопротивлением датчика и мата;
5. Залить поверхность цементным раствором в 6 мм;
6. Закрепить своими руками на стене терморегулятор;
7. Нанести клей для плитки;
8. Укладка плитки на теплый пол.

В качестве декоративного покрытия подойдут: ламинат, паркет, линолеум, минеральные покрытия. Идеальный вариант – плитка ПВХ, уложенная на кабельный пол.

Читать также: Как отрегулировать систему отопления: настройка своими руками

Отделочные работы

Заключительный этап укладки тёплого пола в ванной под плитку – проведение отделочных работ.

Несколько нюансов, которым стоит уделить внимание:

• Качество плитки и официальный производитель. Плитка не должна лопнуть при нагреве помещения, а также не испортиться от выделения вредных веществ.
• Теплоизолятор используется не всегда.
• Перед укладкой плитку нужно поместить на несколько дней в обычную комнату, чтобы она прогрелась до оптимальной температуры.

Монтажные работы по укладке тёплого пола в ванной под плитку можно провести самостоятельно, не имея опыта. Обеспечивает дополнительный прогрев помещения, что необходимо в тёплое время года, когда батареи и обогреватели не справляются. По такому полу комфортно передвигаться босиком и в домашней обуви.

Подробная инструкция по укладке тёплого пола помогает сделать это быстро и качественно

Внимание стоит уделить и материалам, чтобы они прослужили долгие годы

Укладка теплого пола под плитку: особенности выбора системы

• является ли система теплых полов основным источником отопления или же она будет использоваться только как дополнительная;
• предусмотрена ли бетонная стяжка и если да, то какую толщину она имеет;
• автономная или центральная система отопления предусмотрена в доме.

Ответив на эти вопросы и рассмотрев характеристики и преимущества каждого варианта, можно сделать и провести максимально эффективную установку теплого пола под плитку. Рассмотрим все доступные на сегодняшний день варианты.

Специальные маты для системы теплого пола исполняют роль теплоизолятора, который компенсирует более низкую температуру плитки

Укладка плитки

Это стандартная технология, где первый этап – разметка пола. Начинать установку можно из разных точек комнаты:

• с дальнего от входной двери угла;
• от центра помещения;
• от стены.

Главное – точно следовать инструкции. А именно:

• наносить клеевой состав на стяжку зубчатым шпателем;
• оставлять между элементами облицовки зазоры, для чего используются пластмассовые крестики;
• каждую плитку проверяют строительным уровнем, то же самое и с несколькими элементами;
• если цельная плитка не помещается, обычно такое случается у стены, ее подрезают плиткорезом.

Через сутки швы между плитками заполняются замазкой с помощью пластикового или резинового шпателя. Излишки материала тут же удаляются губкой.

Облицовка керамической плиткой

Включать теплые полы в режим эксплуатации можно через 20-25 дней после завершения отделочных работ. Поднимать сразу до максимальной температуры не рекомендуется. Нагрев проводится постепенно.

Правила укладки инфракрасного теплого пола

Несмотря на конструкционные различия инфракрасный теплый пол монтируется также просто как электрические маты. Но между ними есть разница. При подключении пленочного нагревателя применяется не последовательное, а параллельное подключение.

С конструктивной точки зрения это более надежный способ, так как при выходе из строя отдельно модуля, остальные продолжат функционировать.

Пленку нужно укладывать с небольшим нахлестом, строго следуя разметке. Между собой модули скрепляются молярным скотчем. Это временный способ крепления, так как после заливки наливным полом необходимость в креплении отпадет.

Подробнее особенности пленочного типа обогрева мы рассмотрели в другой статье.

Характеристики тёплых электрополов

Рассмотрим характеристики электрической системы напольного подогрева, разбив их на достоинства и недостатки.

Теплый электрический пол – это система, использующая в качестве источника тепла электричество

Достоинства:

• практичность – возможность монтажа своими руками, простота управления;
• универсальность – возможность использования системы не только в целях комфортности контакта с полом, но и в качестве основного устройства для отопления помещения;
• быстрый нагрев поверхности пола электроэлементами;
• равномерная конвекция тепла со всей площади подогреваемого пола, не требующая высоких температур основания и исключающая концентрацию пыли на источнике тепла;
• гарантированная сухость пола;
• снижение потерь тепла через поверхность потолка – вверху располагается остывший воздух;
• исключение обуви из перечня факторов износа плитки;
• экологичность – отсутствие токсичных выделений, сопутствующих подогреву – дыма, запахов, пара.

Недостатки:

• зависимость от наличия электроэнергии;
• необходимость согласования монтажа локального напольного электроподогрева с эксплуатирующей электросеть организацией;
• ограничения в выборе облицовочного покрытия;
• сложность производства ремонта нагревательных элементов из-за отсутствия к ним технологического доступа;
• дороговизна эксплуатации, обусловленная значительным потреблением электроэнергии (140-160 Вт/м2 для быстрого нагрева пола).

Доводы, как за, так и против, серьёзны, поэтому принятие решения по целесообразности монтажа системы подогрева полов зависит от заказчика и конкретных обстоятельств.

Электро-водяной теплый пол

У ученых и инженеров все самые интересные идеи возникают при попытке объединить в одну систему несовместимые, на первый взгляд, вещи. Так произошло и при создании электро-водяного пола. Технически решение было представлено в двух вариантах теплого пола:

Системы XL Pipe (X-L Pipe) южнокорейской фирмы Daewoo Enertec, где в герметично запаянный канал из термоустойчивого пластика залили антифриз (жидкость) и поместили хромоникелевый нагревательный кабель. Ток, проходя через кабель, разогревает его, а тот, в свою очередь, греет антифриз.

Принципиальная схема теплого пола XL Pipe. При достижении заданной температуры, подача электроэнергии прекращается, а антифриз, который находится постоянно в статическом положении, долгое время поддерживает температуру в помещении. Такая система обогрева позволяет отказаться от дорогостоящих приборов и агрегатов: насосов, смесительных узлов, котла, коллекторов и т.д. Не нужен и постоянный уход за котлом, как и он сам. Это позволяет существенно экономить семейный бюджет.

Капиллярного электрического теплого пола UNIMAT AQUA (производитель Caleo, Южная Корея). Эта система больше похожа на водяное отопление. Только вместо котла используется специальный прибор, нагревающий воду, а трубы сантиметрового диаметра с жидким теплоносителем заменили тоненькие трубочки с маленьким поперечником. В системе всего 6 л дистиллированной воды, что позволяет прибору относительно быстро нагревать жидкость.

Система замкнутая. Движение воды по трубочке происходит из-за разности давлений на горячем и холодном концах. Недостаток этой системы такой же, как и у классического водяного теплого пола: проходя по трубке, вода остывает, что ведет к неравномерному обогреву напольного покрытия.

Сильные стороны таких систем в следующем:

не требуются дорогие и громоздкие узлы и агрегаты;
автоматическое управление;
исключается перегрев, в связи с чем можно монтировать под мебелью;
подходят под все имеющиеся виды пола;
быстрый выход на заданные параметры обогрева;
безопасная эксплуатация — нет вредных излучений;
экономное потребление электрической энергии;
быстрая и простая установка.

К недостаткам, относительным, следует отнести малый срок службы — 5-10 лет. Проверить на практике пока не получается, так как в продаже системы появились менее 5 лет назад. Малый срок эксплуатации, всего пара лет, не позволяет говорить о недостатках.

На форумах пока только положительные отзывы. Естественно, есть и отрицательные записи. Но никто из критикующих не приводит конкретных примеров и фактов, только общие рассуждения. Редакция портала также не берет на себя смелость давать окончательные оценки таким системам обогрева пола из плитки.

Схема укладки стандартная:

1. бетонное основание или стяжка;
2. гидроизоляция;
3. фольгированный утеплитель;
4. трубки отопительной системы;
5. стяжка;
6. клей;
7. плитка.

Виды электрического теплого пола под плитку

Разновидности электрического теплого пола под плитку

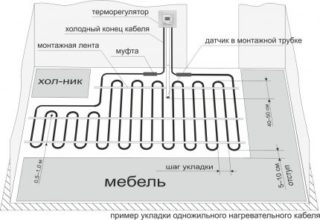

кабельный – нагревательный резистивный кабель для теплого пола в
катушке (бухте). Крепится путем зажима на специальной планке. Можно купить готовый комплект, содержащий минимальный либо полный набор комплектующий. В некоторые комплекты входит даже инструмент. Цена комплекта зависит от его мощности, длины кабеля и комплектации. Сэкономить можно за счет самостоятельного подбора элементов и выполнения монтажа своими руками.
Выбирая нужно учесть, что греющий кабель для пола может быть одно- и
двухжильным. Второй вариант предпочтителен, поскольку более надежен, первый –
более дешевый;

нагревательные маты (кабельные). Мастера советуют выбрать
этот вариант, если планируется самостоятельный монтаж. Стоимость матов на треть
дороже, но по простоте расчета и укладки он существенно превосходит предыдущий
вариант;

пленочный (инфракрасный) теплый пол. Самый дорогой вариант,
но самый надежный в плане безопасности. В первую очередь за счет отсутствия
электромагнитных волн.

увеличивает нагрузку на плиту перекрытия (что нежелательно в
многоэтажных домах);

уменьшает высоту потолка;

заливка стяжки сопровождается мокрыми работами, что не
всегда приемлемо для пользователей;

длительный период высыхания (застывание бетонного раствора).

Кроме того, расчет длины греющего кабеля сложнее чем нагревательных
матов.

Монтаж электрического теплого пола под плитку
своими руками

Следует знать, что технология укладки электрического пола
под плитку несколько отличается в зависимости от вида пола, но часть этапов для
них идентична:

В каких случаях может потребоваться тёплый пол под плитку

Тёплый пол под плитку в квартире или частном жилом доме, а также в ряде коммерческих помещений может потребоваться в любой из следующих ситуаций:

Если наружные стены, окна и другие ограждающие конструкции не обеспечивают требуемое сопротивление теплопередаче, согласно СНиП.

Данная проблема может касаться дачных домов, построенных по каркасно-щитовой системе, а также старых типовых панельных зданий, построенных ещё при действии предыдущих теплотехнических нормативов.

• При изменении функционального назначения помещений, что может способствовать повышению эксплуатационных требований.
• В случае, если отопительные приборы не обладают достаточной тепловой мощностью для достижения в помещении нормальной температуры, согласно действующим нормативам для рассматриваемого климатического района.
• Если при эксплуатации помещений периодически достигается повышенный температурно-влажностный режим, например, в санузлах, бассейнах, на кухнях, в саунах или банях.
• При отсутствии нормального утепления напольного покрытия в эксплуатируемых пространствах, присоединённых к тёплому контуру (на балконах, лоджиях, крыльцах, тамбурах, террасах или верандах).
• При наличии специальных требований к помещениям (бассейны при детских учреждениях).

• Если в эксплуатируемом пространстве периодически образуется плесень или грибок, что требует осушения воздуха.
• Если эксплуатация пространства предполагает нахождение людей без обуви, для предотвращения риска развития простудных заболеваний.
• Практически для любых частных жилых домов без подвала, с полами по грунту.
• При отсутствии в здании других видов отопительных систем.
• В случае наличия избыточной тепловой энергии, при монтаже слишком мощных котлов, либо при их дублировании.
• Если здание построено и эксплуатируется в условиях крайнего севера, с суровыми климатическими параметрами.
• Если тёплый пол способствует обеспечению комфортного микроклимата в помещениях, что значительно увеличивает розничную стоимость объекта недвижимости.

Если эксплуатируемое пространство полностью удовлетворяет эксплуатационным и функциональным требованиям, тёплый пол всё равно не станет лишним элементом, так как он многократно повышает комфорт жильцов.

Виды электрических теплых полов под плитку

На первом этапе выбора полов следует определиться, что нам необходимо? Это будет полноценный теплый пол, который способен заменить систему отопления или нам необходим всего лишь дополнительный подогрев для комфортного нахождения в комнате. Ведь от этого зависит тип теплых полов, который мы выберем.

Теплый пол в качестве основного вида отопления

Так как мы рассматриваем теплые полы электрические под плитку, то нам сразу придётся откинуть идею установки нагревательных кабелей. Ведь их монтаж возможет только в слое стяжки. Остаются варианты нагревательных матов, инфракрасного стержневого и пленочного теплого пола.

Давайте рассмотрим каждый из вариантов отдельно:

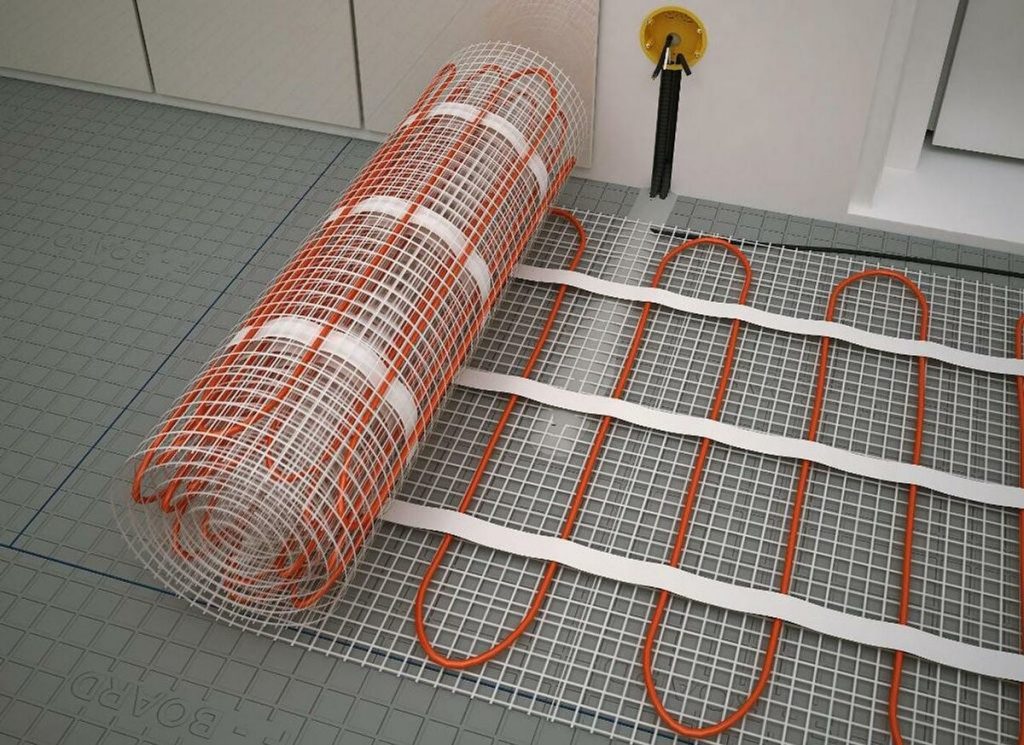

Начнем с нагревательных матов. В качестве нагревательного элемента в них выступает все тот же нагревательный кабель, только уменьшенного диаметра. Благодаря этому толщина мата колеблется в пределах 2,5 – 5 мм. Это позволяет укладывать его непосредственно в слой плиточного клея.

1. Кабель в таком мате уложен в специальную сетку, которая обеспечивает допустимые условия изгибания кабеля и препятствует его излому. За счет разрезания данной сетки можно выполнить настил мата по поверхности любой сложности.
2. Нагревательные маты могут быть двух видов – выполненные из одножильного и двухжильного кабеля. Второй вариант оставляет больше возможностей для маневра во время монтажа пола.

Стержневые инфракрасные теплые полы

Инфракрасные стержневые теплые полы изготовлены из специального углеродного покрытия. По форме такой теплый пол очень напоминает веревочную лестницу, из-за чего достаточно часто называется теплым полом лестничного типа. Шаг нагревательных элементов обычно около 10 см.

1. Монтаж такого теплого пола вполне возможно выполнить своими руками. Ведь для этого достаточно размотать конструкцию и уложить. В то же время если требуется изгибание такого теплого пола для придания формы комнаты, то выполнить такое достаточно сложно.

1. Дело в том, что пленочное покрытие имеет плохую адгезию даже со специальным плиточным клеем для теплого пола. В связи с этим укладка плитки непосредственно на пленку невозможна – плитка будет просто отслаиваться.
2. Инструкция по монтажу пленочных теплых полов предполагает применение специальной армирующей сетки. Причем сетка должна в обязательном порядке быть прибита к полу. Еще один вариант предполагает применение листов гипсокартона, которые укладывают поверх тёплого пола и уже на них укладывают плитку.

Монтаж пленочных теплых полов под плитку

Теплый пол в качестве дополнительного вида отопления

Но электрические теплые полы под плитку могут применяться и в качестве дополнительного обогрева. На эту роль хорошо подойдут все приведенные выше виды теплых полов, а также аморфно металлические ленты и капельные теплые полы.

• Наиболее широко применяются аморфно металлические ленты. Принцип их действия основан на применении быстрозамороженных металлов. Такие металлы имеют особые свойства, которые и нашли применение в системах отопления. Толщина такой ленты всего 20 – 25мкм.
• Монтаж такого теплого пола очень прост, энергопотребление ниже чем у других видов теплых полов, а структура позволяет применять практически для любых видов покрытий. Единственное почему он нами отнесен в качестве дополнительного вида отопления, это максимальная температура, которая редко превышает 40⁰С. Это обусловлено структурой материала.
• Для обогрева полов 40⁰С вполне достаточно и данный вид полов вполне можно применять в качестве основного обогрева. Но только в случае качественного утепления дома. В противном случае данной температуры будет мало.

Аморфно металлическая лента под плитку

• Последним видом являются капиллярные теплые полы. Их принцип действия основан на нагревании воды прокачиваемую через контур специальных труб малого диаметра. Благодаря этому суммарный объем воды в таком контуре не превышает 10 – 20 литров. Откуда и пошло название капиллярный теплый пол.
• Нагревательный блок и насос для прокачки воды устанавливается на стене. Конструктивно он выполнен в одном корпусе с терморегулятором. К нему же подключаются трубки теплых полов. Тепловая мощность таких устройств достаточно мала и для полноценного отопления их точно не хватит. А вот для создания комфортных условий вполне достаточно.

Выкладка обогревательных инфракрасных полов

Инфракрасный теплый пол под кафель своими руками нельзя выкладывать под мебель без ножек. Над полом необходимо оставить зазор в 30 мм для обеспечения вентиляции.

Инфракрасный пол своими руками

С целью направления тепловой энергии вверх и минимизации электрического расхода необходимо уложить теплоотражающую изоляцию под нагревательный элемент. Для этого можно воспользоваться материалами, которые покрыты полипропиленовой либо лавсановой металлизированной пленкой. Категорически нельзя делать изоляцию из алюминиевой фольги, поскольку она через определенный период разъедается.

Затем нужно выполнить следующие действия:

• выбрать заблаговременно область монтажа терморегулятора и подвести к ней проводку;
• назначить зоны, где будет выложен теплый пол;
• провести подготовку ровного и чистого основания;
• выложить теплоотражающий слой, лучше всего сделать это на всем пространстве комнаты, чтобы поверхность была ровной;
• закрепить слой посредством скотча и произвести проклейку стыков.

Далее наступает черед монтажа инфракрасного пола. Для этого нужно развернуть на полу сверток пленки. Его можно разрезать под необходимые размеры по особым линиям либо промеж черных полос из кремния. Контакты из меди должны располагаться книзу. Затем зажимом закрепляется на полосу из меди. Первая его сторона обязана быть сверху медной полосы, а вторая — внутри.

Разрезная линия заклеивается изоляцией из битума. Когда разрез сделан не по особой линии, то изоляция должна проводиться полностью. Термопленка фиксируется посредством скотча, чтобы она не сдвигалась.

Монтаж инфракрасного пола

После того, как укладывается теплый пол под плитку, начинается этап его подключения. Терморегулятор устанавливается на стену. Рекомендуется делать это в общедоступной зоне непосредственно вблизи с выключателем либо розеткой (это проще для монтажа). Далее проводки от нагревающего элемента прокладываются к регулятору в соответствии со схемой подсоединения. Провода нужно располагать вдоль стенки, оптимально под плинтусом, в коробке из пластика либо штробе.

Под провода вырезается канавка в изолированности теплоотражающего типа, это позволит обеспечить отсутствии неровностей. Для того чтобы подсоединить провод к зажиму на нагревающем мате, следует отрезать изолирование на краешке. Вмонтировать его следует в контактный зажим посредством пассатижей. Нужно обязательно убедиться в хорошей фиксации. В том месте, где подсоединяется провод, наклеивается квадрат из битумной изоляции. Нужен обязательно запас понизу и поверху.

Другие края проводков подсоединяются к регулятору, схематичность зависит от определенной модели и написана в руководстве. Температурный выносной датчик устанавливается и подсоединяется к регулятору. Головка ставится внизу черной полосы из кремния при помощи изоляции из битума. В зоне установки следует сделать вырез в изолировании отражающего типа для избегания формирования бугра.

Когда нет опыта в электромонтаже, то подсоединение терморегулятора к электрической сети следует доверить специалисту. Стоит отметить, что инфракрасный обогревающий пол больше 2 кВт лучше всего подсоединять через индивидуальный автомат.

После того как подсоединение сделано, проверяются все нагревательные полосы на работоспособность при температуре не больше 30С. Затем выкладывается гидроизоляция из полиэтилена, чтобы обеспечить дополнительную защиту. После этого делается укладка плитки на теплый пол.

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений

Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска

Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Подготовка основания

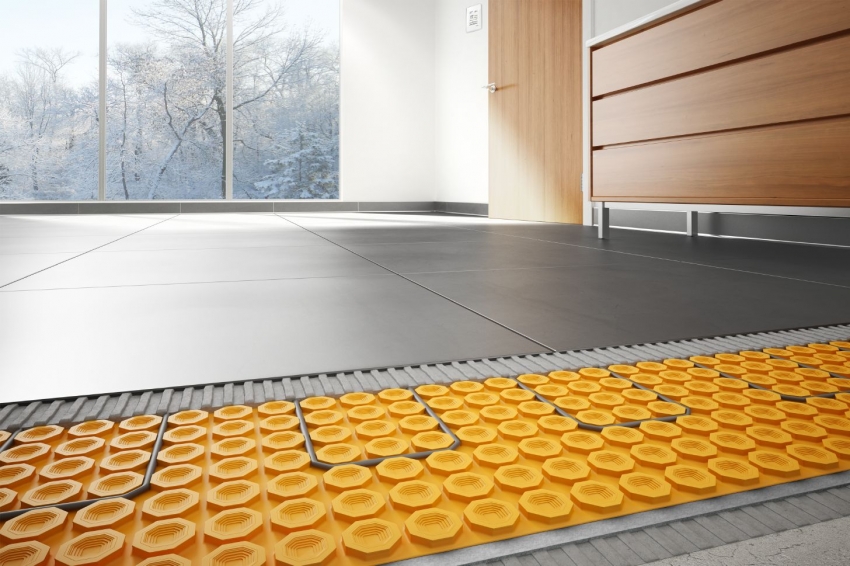

Схема укладки теплого пола под плитку

Правильный монтаж теплых полов предполагает проведение подготовительных работ, выполняющихся в следующий последовательности:

1. Составление схемы, расчет потребности материалов и инструментов.
2. Удаление старой облицовки, обследование поверхности, удаление неустойчивых элементов, заделка щелей.
3. Обработка плиты пропиткой глубокого проникновения.
4. Заливка легкой выравнивающей стяжки, если имеет место провисание более 10 мм.
5. Теплоизоляция основания с помощью фольгированного пенофола. Это хороший утеплитель толщиной до 12 мм.
6. Установка демпферной ленты по периметру комнаты.
7. Укладка и закрепление на основании металлической сетки, на которую будет крепиться кабельная линия, матовые листы или водяная магистраль.
8. Высверливание в стенах углублений для крепления регулирующей аппаратуры. После этого можно установить реле температуры, терморегулятор и прочие устройства.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Монтаж труб и заливка стяжки

Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.

После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.

От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».

Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя

В целом же, такая система довольно надежна и отличается отменным качеством работы.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

• пенопласт;
• пенополистирол;
• фольгированный пенофол.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выбирается место расположения терморегулятора.

Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.

При этом не рекомендуется устанавливать регулятор ниже 30 см от поверхности пола.

После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.

Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.

При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.

Одна из штробов будет использоваться для укладки датчика температуры.

После этих работ подготавливается поверхность пола, на которую будет укладываться система.

Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.

При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.

Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.

Далее приступают непосредственно к монтажу системы на пол.

Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.
