Виды теплого пола и особенности установки

Достоинства и недостатки водяного тёплого пола

Основными преимуществами водяного тёплого пола являются:

• эстетичность. Элементы системы отопления находятся под декоративным покрытием, а потому не способны ухудшить внешний вид помещения, выполненного в любом стиле;
• безопасность. Можно не опасаться ожога при случайном касании отопительной системы;
• экономичность. Если сравнивать тёплый водяной пол с отопительной системой, включающей радиаторы, экономия может достигать 20-30%;
• комфортность. По тёплому полу комфортно перемещаться даже в сильный мороз, что особенно актуально для семей с маленькими детьми. При этом если у пола температура будет +22°С, то на уровне головы – +18°С. При радиаторном отоплении происходит круговая циркуляция воздушных масс: тепло сначала поднимается, а затем опускается, остыв, к полу. В результате человек чувствует себя некомфортно;
• длительный срок службы. Система, изготовленная из качественных материалов, способна прослужить до полувека;
• равномерный прогрев помещения;
• возможность изменения степени нагрева.

Внешний вид напольного покрытия остаётся неизменнымПо полу комфортно ходить босыми ногами

Из недостатков стоит отметить:

• сложность монтажа в квартире, расположенной в многоквартирном доме;
• трудоёмкий монтаж;
• сложность выполнения ремонтных работ.

Чтобы отремонтировать трубы, надо поднять напольное покрытие

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

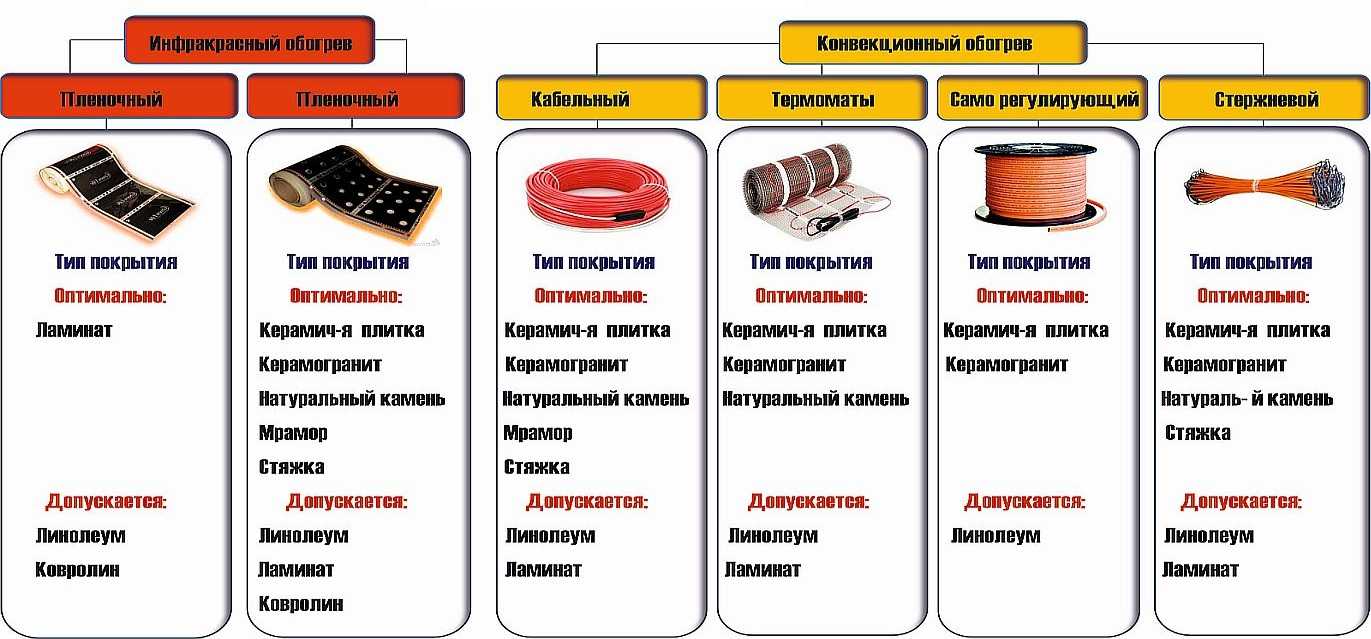

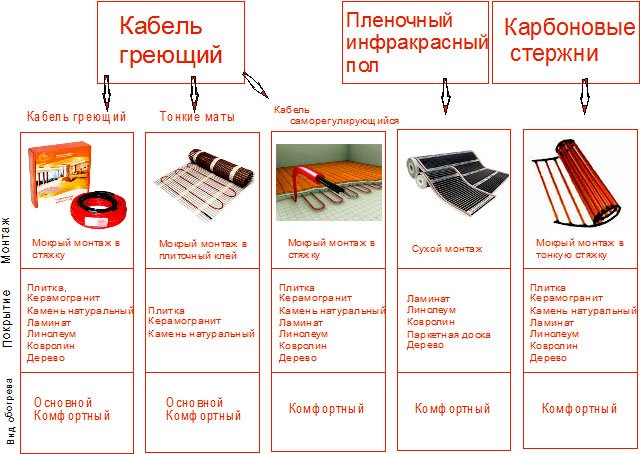

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Структура и свойства

Этот вид инфракрасного обогревателя теплого пола имеет вид множества стержней, которые параллельно подключены при помощи гибких соединительных проводов. Они чем-то напоминают веревочную лестницу. В стержнях находится материал, состоящий их карбона, серебра и меди. Когда на карбон попадает ток, он интенсивно выделяет тепловую энергию. Чем хорош стержневой карбоновый пол, так это тем, что обладает свойствами саморегуляции: количество выделяемого тепла зависит от его температуры. То есть при местном повышении температуры (поставили на пол что-то, пол из-за плохой теплоотдачи нагрелся) он выделяет меньше тепла и температура понижается. Это свойство не говорит о том, что система со стержневыми нагревателями не нуждается в терморегуляторе. Терморегулятор управляет потребляемой мощностью (экономит деньги на отопление), а саморегуляция предотвращает от перегрева (продлевает срок «жизни»).

Стержневой инфракрасный саморегулирующийся мат

Система отопления с греющими стержнями, как и все системы электрического теплого пола, требует установки терморегулятора и датчика температуры пола. Без них обогревательные элементы работают, но постоянно на одной мощности. Ни о какой экономии в этом случае речь не идет, а срок службы становится намного меньше.

Теплый пол и финишное покрытие

На завершающем этапе установки системы водяного обогрева решается вопрос о финишном покрытии. Практика показала, что наиболее приемлемыми для него являются следующие материалы.

Керамическая плитка при толщине менее 30 мм. Считается наиболее приемлемым вариантом для финишной отделки пола, так как:

• является пожаробезопасной;
• обладает хорошей теплопроводностью;
• отличается долговечностью;
• не деформируется при перепадах температуры;
• создает ровную и прочную поверхность;
• выглядит эстетично, не требует сложного ухода.

Плитка является наиболее удачным вариантом под теплый пол

Ламинат пользуется большой популярностью и обладает высокими эксплуатационными качествами:

• отличается многообразием расцветок и фактурным исполнением;
• хорошая теплопроводность;
• простота и надежность укладки по принципу «шип в паз»;
• недорогой;
• хорошо сочетается с деревом и полистиролом.

Линолеум на утепленной основе или без нее вытесняется с рынка новинками, но остается актуальным. Является бюджетным вариантом, но не самым лучшим при оборудовании системы теплого водяного пола, так как при повышении температуры выше двадцати семи градусов может деформироваться.

Ламинат пользуется большой популярностью

• подвержен влиянию изменения температур, поэтому требует создания необходимого температурного, воздушного режима и определенного уровня влажности;
• красивый, экологичный, но дорогой.

Что касается толщины покрытия для пола из дерева, то для хорошего прогрева и эффективной работы системы необходимо выбрать ее оптимальную величину. Считается, что такой является толщина от двенадцати до пятнадцати миллиметров. В отдельных случаях допустимо увеличить ее до двадцати пяти. Однако чем толще покрытие, тем выше его пожароопасность. Об этом стоит помнить при настиле любого материала, кроме керамики, структура которой обеспечивает безопасность использования.

В зависимости от функционала помещения, выбирается финишное покрытие.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

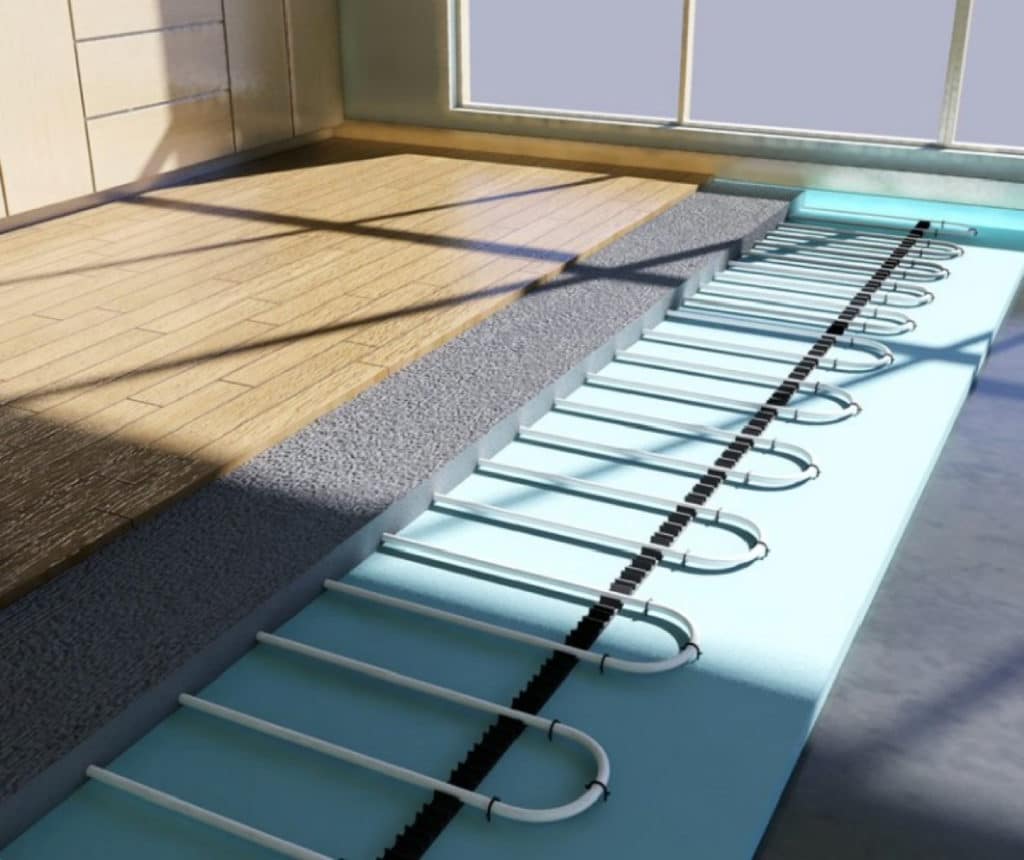

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Сравнение электрических и водяных теплых полов

Преимущества

Электрический теплый пол

• Возможность установки без применения специального оборудования.
• Равномерное прогревание поверхности пола по всей площади.
• Контроль и простота регулировки за температурой внутри помещения.
• Возможность найти неисправность.

Водяной теплый пол

• Использование воды, в качестве энергоносителя, как более дешевое сырье.
• Водяной пол может полностью заменить основную систему отопления, что будет дешевле электрического пола.
• Совместим практически со всеми видами напольного покрытия.

Недостатки

Электрический теплый пол

• Довольно таки приличные расходы на электроэнергию.
• Требует установки автономных систем электропитания, т.к. при отсутствии электричества прекращается и обогрев помещения.
• Наличие электромагнитных излучений.

Водяной теплый пол

• Большая стоимость монтажа по сравнению с электрическим теплым полом.
• Высокая степень риска протечки и сложность монтажа (по сравнению с электрическим полом).
• Толщина получаемого “пирога”, которая колеблется от 50 до 150 мм.
• Невозможность регулировки температуры при подключении к внешним теплосетям.
• При отсутствии электроэнергии остановятся и насосы системы.

Просмотров: 45247

Коментарии

RSS

Электрические теплые полы

Единственным правильным решением для городской квартиры будет установка электрического теплого пола. Есть 3 вида электрических теплых полов, об особенностях которых мы подробно расскажем.

Кабельная система теплого пола

Самые простые и на сегодняшний день слегка устаревшие, кабельные системы теплого пола представляют собой специальный электрический кабель, который вручную равномерно укладывается в стяжку пола. Более удобный для монтажа современный вариант кабельного теплого пола – это специальные маты в виде тонкой капроновой сетки с закрепленным на ней греющим кабелем. Как правило, кабельные системы выбирают для установки под плитку или керамогранит, так как они рассчитаны на «мокрый» монтаж в плиточный клей или цементную стяжку. Плиточный клей для этих целей лучше выбирать специальный — с маркировкой «подходит для теплых полов».

Чисто теоретически кабельную систему можно использовать и для других напольных покрытий, но в этом нет особого смысла, потому что под паркет, ламинат и линолеум гораздо легче установить теплый пол с «сухим» способом монтажа.

В тех помещениях, где люди находятся в течение длительного времени (детская, спальня, гостиная, кухня, столовая), очень важно позаботиться о том, чтобы система теплого пола была экранированной и выделяла минимум электромагнитных излучений. Во вспомогательных помещениях (туалет, ванная, прихожая, коридор и т.д.) допускается установка более дешевых неэкранированных систем, однако лучше не экономить на здоровье и установить экранированные полы во всех помещениях

Тонкий нагревательный мат

Такая система состоит из тонкого греющего кабеля, проложенного внутри специальных матов для более удобного монтажа. Благодаря минимальной толщине ее можно укладывать не только «мокрым» способом на плиточный клей, но и «сухим» — без стяжки и плиточного клея — под любые виды напольных покрытий. Такие теплые полы очень долговечны и достаточно энергоэффективны. Они сочетают в себе надежность кабельного теплого пола с удобством монтажа пленочного пола. Тонкие маты очень просты в укладке: их можно установить буквально за 15-20 минут.

Пленочные инфракрасные теплые полы

Этот вид теплого пола предназначен, в первую очередь, для «сухой» укладки под ламинат, паркет, линолеум и даже ковровые покрытия. Некоторые специалисты утверждают, что инфракрасную пленку можно укладывать и в слой стяжки под керамическую плитку, если соблюдать определенную технологию. Но лучше все же этого не делать: пленка плохо приклеивается к стяжке и плиточному клею, поэтому такое покрытие может оказаться очень недолговечным. Поэтому для плитки и керамогранита намного больше подходят кабельные полы.

В отличие от других систем отопления, инфракрасные полы греют не воздух в помещении, а находящиеся в комнате предметы, которые, в свою очередь, отдают тепло в воздух. Их принцип работы построен на использовании такого же вида излучений, как инфракрасный спектр солнца. Благодаря относительно низкому потреблению электроэнергии этот вид теплого пола на сегодняшний день считается самым экономичным в использовании. Дополнительным плюсом таких систем является предельная простота укладки. Инфракрасную систему теплого пола можно монтировать не только на полу, но и на других поверхностях (стенах, потолке). Эта особенность в сочетании с низким энергопотреблением делает использование инфракрасных полов достаточно эффективным в качестве основной системы отопления.

Плюсом инфракрасного теплого пола является то, что он не создает вредных для здоровья электромагнитных полей. Однако существуют разные мнения о потенциальной пользе или вредности длительного нагрева человеческого тела инфракрасными лучами.

Укладка труб и отопительной системы

Трубопроводы теплого пола бывают:

• медными;
• металлопластиковыми.

Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.

На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.

Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.

Варианты укладки труб водяного пола

Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.

После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.

Пошаговая инструкция

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
3. Поверх него стелется термоизоляция.
4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
8. Далее производится установка направляющих маячков.
9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Какой теплый пол выбрать для частного дома и квартиры?

Подбор системы подогрева полов осуществляется с учетом таких факторов, как:

размер помещения, в частности, площадь пола и высота;

вид отопления. Будет ли система теплый пол основным источником обогрева или дополнительным, окажет существенное влияние на ее мощность.

На что обратить внимание при выборе теплого пола

обстановка в помещении. Все системы теплых полов, кроме инфракрасного стержневого очень чувствительны к перегреву, а значит, они не могут монтироваться под мебель и тяжелые бытовые приборы. Минимальная высотность составляет 350 мм. Зачастую это приводит к тому, что одна часть пола существенно теплее, чем другая. Неравномерный прогрев (перепады температуры) негативно сказываются на деревянном напольном покрытии (доска пола, массивная доска, паркет);

высота стен. Следует учитывать, что некоторые системы теплый пол монтируются исключительно в стяжку. Это утверждение справедливо для водяного теплого пола, стержневого и электрического с нагревательным кабелем или матами. Чем выше высота нагревательного элемента (диаметра труб или сечения кабеля) тем толще будет стяжка. Если высота стен не позволяет поднять пол на 70-100 мм, то нужно рассматривать пленочные теплые полы;

ремонтопригодность системы. Стяжка основательно закрывает доступ к элементам системы, что создает дополнительные проблемы в случае неисправности, т.е. не получится быстро отремонтировать. Даже выявить место поломки без демонтажа пола проблематично;

скорость работы. Под скоростью работы понимается выполнение всех видов работ: начиная с проектирования и заканчивая чистовой отделкой поверхности. Несмотря на то, что стержневой пол монтируется в течение нескольких часов, его не рекомендуется включать до полного высыхания стяжки, а некоторые производители (например, Калео) устанавливают ограничение в 28 дней. Водяной пол монтируется также достаточно долго, что связано, со спецификой разводки труб и также требуется полное застывание стяжки. Оптимальным вариантом с точки зрения «эксплуатация сразу после монтажа» будет пленочный инфракрасный теплый пол.

вид чистового напольного покрытия. Во многом окончательный выбор определяется ответом на вопрос, какой теплый пол лучше под плитку, или какой теплый пол лучше под ламинат. Ведь в одном случае требуется применение клея, а не все системы пригодны для этого, а в другом – нужно учитывать склонность древесины к деформациям и наличие вредных веществ в составах материалов (возможно выделение, например, формальдегида, при нагреве).

Как видим, есть много факторов, которые оказывают влияние на окончательный выбор системы теплый пол, максимально полный учет которых, поможет сделать правильный выбор.

Каким должен быть терморегулятор для теплого пола

 На этом пункте стоит остановиться и изучить его внимательно. Ведь регуляция температуры позволит установить комфортный режим и сэкономить электроэнергию.

Терморегуляторы выпускают трех видов: цифровые, электронно-механические и программируемые. Первые работают исключительно в установленном режиме. Регуляция проводится при помощи кнопок на корпусе и отображается на экране.

Электронно-механические регуляторы особенно популярны благодаря низкой стоимости. Режим регулируется посредством поворачивания ролика.

Программируемые – самые дорогостоящие, но и удобные из всех представленных. Хозяин может задать несколько программ и выставить время работы каждой из них. Например, одна установка действует в течение дня, а вторая включается перед приходом семьи.

Каждый из терморегуляторов хорош и будет исправно работать, выбор остается за личными предпочтениями каждого.

Водяные «тёплые полы»

Нагревательный контур водяного «тёплого» пола представляет собой уложенные в стяжку на полу трубки, по которым циркулирует теплоноситель — горячая вода или антифриз. В силу отсутствия фактора электрического тока система безопасна и, на первый взгляд, экономична. Однако, в квартире многоэтажки подключение водяных «тёплых» полов к центральному отоплению требует согласования, результат которого наверняка будет отрицательным, так как врезка в систему, не рассчитанную на дополнительного потребителя, приведёт к разбалансировке обогрева других квартир в здании.

Решением проблемы может стать подключение нагревательного контура к автономному котлу (электрическому, газовому), но дополнительные расходы с покупкой и установкой этого дорогостоящего агрегата не закончатся. Кроме котла, необходимо будет приобрести и смонтировать так называемый узел подмеса — систему взаимосвязанных термодатчиков, клапанов, вентилей и смесителей, без которой корректная работа водяного «тёплого» пола невозможна. Функцией узла подмеса является автоматическое добавление к остывшему теплоносителю горячей воды — в количестве, необходимом для поддержания выставленной вручную температуры.

В тему экономичности водяных «тёплых» полов следует добавить, что монтаж этого вида оборудования трудоёмок и дорог, цены на качественные комплектующие высоки, а текущее обслуживание сложно.

Кроме того:

• в зависимости от качества чернового покрытия, толщина «пирога» пола с системой водяного подогрева (поверх плиты перекрытия), начинается со 140 мм – для низких потолков это значительная величина;
• узел подмеса с обвязкой занимает немало места и нуждается в обустройстве.

Вывод. Устройство водяных «тёплых» полов оправдано лишь в просторных частных домах с высокими потолками, но в таком жилье даже в южных регионах России эта система может использоваться как основной способ отопления лишь осенью и весной. Зимой водяной подогрев полов просторных помещений будет являться дополнительным средством обогрева и повышающей комфортность жилья опцией.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб
