Как устанавливают систему «xl pipe»?
Для качественного отопления дома необходимо правильно подобрать метраж труб для магистрали. Необходимо измерить напольное основание в комнате. Наименьшую длину делят на шаг, с которым укладывают трубу: магистраль укрепляют на основании с шагом от 20-30 см. Полученное число умножают на наибольший показатель длины комнаты. Предлагается рассмотреть следующий пример:
- ширина помещения – 3 м; наименьший показатель;
- длина – 5 м; наибольший показатель;
- шаг между витками 20 см;
- длина магистрали: 300 см / 20 см * 500 см = 7500 см = 75 м.
Рекомендуем: Какими характеристиками обладает тёплый пол Shtein?
Для комнаты 3*5 м потребуется 75 м трубы. Производитель предлагает специальную таблицу, в которой указана мощность отопительной системы. В данном случае мощность 3000 Вт.
Необходимо сделать проект укладки магистрали. Это должен быть чертёж, на котором указана длина магистрали, способ укладки труб, шаг между витками. С его помощью легче проводить монтаж и ремонт системы. Как устанавливают систему тёплый пол «xl pipe»?
- Напольное основание выравнивают.
- Укладывают теплоизоляцию. Рекомендуют техноплекс, пеноплекс. Толщина изоляции 5 см.
- На утеплителе располагают отражающий экран. Его использование улучшает прохождение тепловых волн к напольному покрытию в комнате.
- Для крепления магистрали нужна арматурная сетка. Её распределяют по всему основанию, но вплотную к стене не подводят. Расстояние от стены до сетки 5 см.

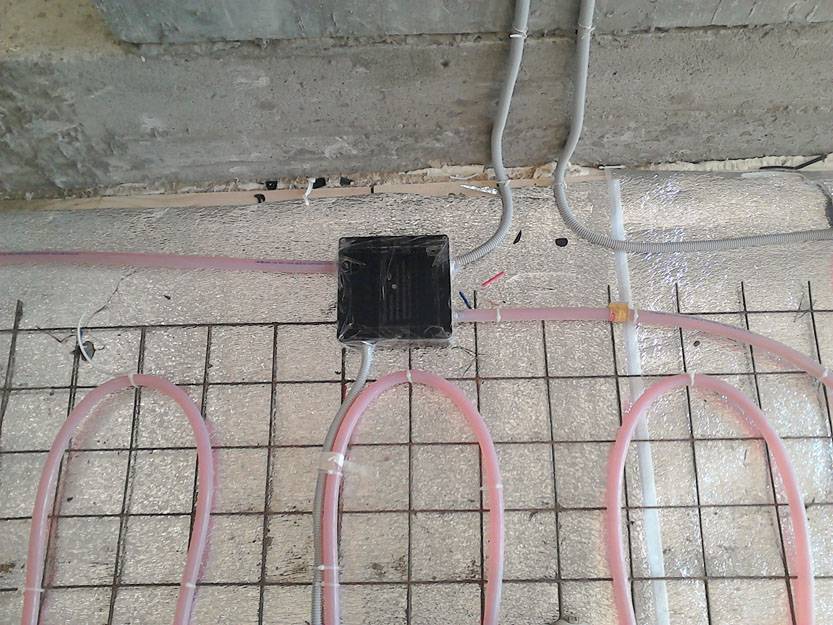

- На полу устанавливают распределительную коробку. От неё начинают монтаж трубопровода.
- Трубы укладывают «змейкой» или «улиткой». Если использовали методику укладки «улиткой», то первый шаг будет 60 см. Трубу доводят до центра, поворачивают в обратном направлении. Второй шаг 30 см. Трубу выводят к распределительной коробке.
- Укрепляют магистраль с помощью пластиковых лент к арматурной сетке.
- Для подключения кабеля к терморегулятору необходимы дополнительные провода. Терморегулятор устанавливают на стене, на расстоянии не менее 30 см от пола.
- На полу укрепляют датчик. Его располагают либо на трубе, либо на расстоянии не менее 3 см от неё. Малое расстояние позволит прибору быстро уловить максимальную или минимальную температуру теплоносителя в трубе, и дать сигнал терморегулятору о включении или об отключении системы.
- Проводят тестирование тёплого пола. Рекомендуют использовать мультиметр, чтобы определить сопротивление материалов.
- При положительном результате, пол заливают бетонной стяжкой. Максимальная толщина 8 см.
Магистраль не обязательно закрывать стяжкой. Для монтажа можно использовать сухие способы. Трубы укладывают в черновое покрытие, проделывая в нём канавки. В них укладывают фольгу; используют материал для саун. На фольге распределяют трубы. Поверх магистрали укладывают ГВЛ толщиной 20 мм.
Рекомендуем: Чем хороша труба Валтек для тёплого пола?
Далее идёт подложка и облицовка Трубы можно укрепить и на деревянном основании. В этом случае для обустройства магистрали рекомендуют сделать дорожки из фанеры или воспользоваться контурным утеплителем из пенополистирола с бобышками.
Тёплый пол «xl pipe» является эффективной системой отопления. Производитель даёт гарантию 50 лет, но прослужит она дольше. Первый прогрев системы довольно продолжительный 6-48 ч. В дальнейшем, после прогрева теплоносителя, отопление функционирует в штатном режиме.
YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.
Базовый комплект капиллярного теплого пола UNIMAT AQUA
Описание
UNIMAT AQUA — инновационная разновидность водяного теплого пола и представляет собой автономную замкнутую систему, по которой циркулирует небольшое количество воды под малым давлением по тонким, как капилляры, нагревательным трубкам по замкнутому контуру. Нагрев воды в системе осуществляется с помощью электронного управляющего блока с программируемой мощностью от 100 до 2400 Вт.
Назначение: для обогрева небольших площадей от 10 до 20 м? любых жилых городских или загородных помещениях.
Для монтажа капиллярного теплого пола UNIMAT AQUA необходимо приобрести следующие элементы: 1) Базовый комплект включает в себя: Блок управления КВ-2400 в сборе — 1 шт. Соединительная трубка — 2 шт. Монтажный комплект СК — 1 шт. Паспорт изделия — 1 шт. 2) Дополнительный комплект включает в себя: ПВХ трубки (на основе полимера полиэтиленового ряда) — 2 бухты, длина которых зависит от обогреваемой площади: Для площади обогрева «до 10 кв. м» — 2 x 35 погонных метра. Для площади обогрева «до 20 кв. м» — 2 x 70 погонных метра.
3) Вспомогательные материалы: Теплоизоляция (при необходимости). Гидроизоляция (при необходимости). Демпферная лента. Арматурная сетка и пластиковые хомуты для крепления водонесущих трубок. Монтажный короб (шириной от 10 см). Дистиллированная вода (максимальный объем около 6 литров).
Основное преимущество этой системы — достаточно большой функционал управляющего блока. Вот что может блок управления капиллярной системой:
?Поддерживать режим антизамерзания (температура +15оС). ?Контролировать или состояние теплоносителя, или температуру в помещении по вашему выбору. ?Поддерживать мощность, которую вы задаете самостоятельно при пуске системы (заводская настройка 2,4кВт, а вы поставить можете от 0,1кВт до 2,4кВт). ?При помощи таймера можно задавать время отключения системы.
Капиллярный пола расчитан на повышения комфортности. Для основного отопления ему недостаточно мощности. Преимуществом является безопасность системы (никакого электричества в полу), что позволяет устанавливать его во влажных помещениях (например, в моечном отделении бани) без каких-либо ограничений.
Технические характеристики блока управления KB-2400
| Параметр | Значение |
| Питание, В/Гц | 220—230/50 |
| Максимальная площадь обогрева, м2 | 20 |
| Максимальная длина трубок в системе, м | 140 |
| Диапазон регулировки температуры по воде, С° | 30—70 |
| Диапазон регулировки по температуре окружающей среды, С° | 0—40 |
| Регулировка таймера выключения, час | 1—12 |
| Давление в сети, кгс/см2 | 0,3 |
| Габаритные размеры блока управления, мм | 220х175х65 |
| Тип установки блока управления | накладной |
| Длина электрического кабеля, м | 1,4 |
Вариант #1 – водяной теплый пол
Особенности технологии обустройства
Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.
Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие
Технология монтажа водяного пола включает ряд этапов:
- Выкладывание на подготовленное базовое основание фольгированного утеплителя;
- Укладка арматурной сетки для фиксации водопроводных труб;
- Монтаж системы из металлопластиковых труб;
- Заливка песчано-цементной стяжки;
- Укладка плитки на клеющий состав.
Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.
Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.
Достоинства и недостатки данной системы
Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:
- Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
- Выполняет роль мощного аккумулятора тепловой энергии.
Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.
Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом
Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.
Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.
Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм
Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.
Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.
Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.
А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.
Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:
| Температура подачи, oC. | |
| Температура обратки, oC. | |
| Шаг трубы, м. | 0.050.10.150.20.250.30.35 |
| Труба | Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь) |
| Напольное покрытие | ПлиткаЛаминат на подложкеПаркет на фанереКовролин |
| Толщина стяжки над трубой, м. | |
| Удельная тепловая мощность, Вт/м2 | |
| Температура поверхности пола (средняя), oC | |
| Удельный расход теплоносителя, (л/ч)/м2 |
На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:
Кабельный обогрев
В качестве напольного обогревателя можно использовать секции кабеля. Каждая секция имеет определённую длину и обладает определённой мощностью. В холодных помещениях устанавливают секции с большой мощностью в 120 Вт. Для отопления жилых помещений выбирают секции мощностью 18-50 Вт.
Кабель укладывают в стяжку или в плиточный клей. В качестве облицовки используют керамогранит, натуральный камень. Корейский тёплый пол кабельного типа монтируют в детских учреждениях, в больничных палатах. Система создает благоприятный микроклимат в помещении.
Двухжильный кабель состоит из 2 нагревательных жил и 1 дренажного стержня: он способен собирать на себе лишнюю энергию. Это происходит при «запирании» кабеля, дренажный стержень защищает секцию от перегрева. Каждый стержень изолирован оболочкой из стекловолокна. Поверх изоляционного слоя располагается защитный экран, который блокирует электромагнитное излучение.
При монтаже секции из двухжильного кабеля провод подключается к сети одним концом. 2 жилы, из которых состоит провод, замыкают между собой, изолируют. Укладывают секции в помещении с любой геометрией.
Среди нагревательных систем наиболее известны в следующие бренды:
- «CALEO»;
- «Arnold Rak/Priotherm»;
- «EASTEC»;
- «EASYMAT».
Кабель может быть укреплён на матах. Их легче укладывать на большой площади или на маленьком холодном участке пола. Монтаж не отличается сложностью. Выбирают маты с кабелем определённой мощности в зависимости от места расположения помещения: жилая комната на 1 этаже, 2 этаже, балкон, ванная комнат, санузел.
EASTEC
Системы напольного обогрева, которые производятся в Корее, отличаются высоким качеством и надёжностью. Для производства используются инновационные технологии, которые постоянно совершенствуются. Корейский тёплый пол имеет срок службы более 50 лет. Поломки случаются только при неправильном монтаже системы.
Теплый пол — плюсы и минусы
Заголовок Теплый пол — плюсы и минусы Заголовок Пленочный теплый пол (полосатый) видеоинструкция Заголовок Инфракрасный теплый пол — Монтаж, укладка и подключение пленочного пола.
Достоинства и недостатки капиллярной системы
По сравнению с решением на основе проводникового нагрева, капиллярные полы имеют несколько преимуществ. Они не имеют электрического элемента внутри стяжки, поэтому могут укладываться в помещениях с повышенной влажностью – банях, саунах, ванных комнатах. Также, привлекательнее выглядит схема подключения системы. Но есть у капиллярного пола и недостатки:
- присутствует проблема неравномерного нагрева пола, температура вблизи блока управления (входа горячей воды) выше;
- для больших помещений уровня теплоотдачи капиллярной структуры может не хватить;
- хотя ремонт повреждений контура можно сделать своими руками, для этого все равно придется использовать специфические комплектующие, теплоноситель, разбивать часть стяжки.
По общему балансу характеристик капиллярная система может рассматриваться в роли надежного и эффективного дополнительного источника обогрева. Но для того, чтобы создать комфорт внутри больших помещений – рекомендуется использовать автономное тепло от корейской компании Daewoo Enertec или классическую структуру теплого пола, запитанную от индукционного электрического котла.
Простой расчёт мощности для выбора кабеля теплого пола
Проектная мощность кабельного ТП зависит, в первую очередь, от интенсивности его эксплуатации и способа использования – как основного средства отопления или в качестве системы повышения комфорта. Установка тёплого пола осуществляется не на всей площади помещения, при этом определяя зоны отопления, необходимо учитывать следующие факторы:
- Кабель не монтируется под стационарной мебелью: диванами, шкафами, тумбами и т.п. Во-первых, это бесполезная трата материалов и электроэнергии. Во-вторых, возникающие локальные перегревы негативно сказываются как на предметах интерьера, так и на функционирование самих нагревательных элементов.
- Укладка теплых полов осуществляется с соблюдением параметров минимальных отступов кабеля:
от плинтуса – 5 см;
внешней стены – 20-30 см (при хорошем утеплении можно уменьшить до 5-10 см);
от внутреннего простенка и стационарной мебели – 10-15 см;
от радиатора отопления – 20-25 см.
Основная система отопления
Рабочие проводники ТП должны быть расположены не менее чем на 80% площади помещения. При этом проектируемая удельная мощность должна составлять 180-220 Вт/м2. В случае если помещение находится не на первом этаже, внешние стены хорошо утеплены, а окна имеют многокамерный профиль и энергосберегающие стеклопакеты, допускается снижение общей мощности нагревательных элементов до 150-180 Вт/м2.
Шаг кабеля электрического теплого пола рассчитывается по следующей формуле:
Шк=(100×S)/L, (1)
, где Шк — шаг размещения кабеля, в см; S – квадратура обогреваемого участка помещения, в м2; L — длина кабеля, в м.
В свою очередь, подбор длины кабеля осуществляется в зависимости от мощности конкретной марки. Например, если в помещении площадью 10 м2 планируется укладка электрического тёплого пола в качестве основного средства обогрева, то суммарная мощность отопителя должна составлять 1600 Вт (ориентируемся на усредненные показатели нормативов – 200 Вт/м2 и 80% от общей квадратуры). Берем кабель Nexans MILLICABLE FLEX с линейной удельной мощностью 10 Вт/м. Следовательно, для рабочего отопления необходимо 160 м подобного электротехнического изделия. Представляя полученные данные в формулу 1, получаем:
Шк=(100х8)160=5 см.
Это и будет шаг, с которым необходимо укладывать кабель, чтобы получить напольное покрытие, способное самостоятельно отапливать помещение.
Разновидности системы. Устройство и принцип действия
Сегодня на рынке отопительного оборудования в сегменте напольное отопление, представлены две модели:
продукция корейской компании Daewoo Enertec, теплые водяные электрические полы XL Pipe (X-L Pipe);
изделие корейской компании Caleo, капиллярный теплый электрический пол UNIMAT AQUA.
Последний вариант имеет отечественные аналоги, которые выпускаются по лицензии на российских предприятиях.
И первая отопительная система, и вторая имеют некоторые различия в конструкции и в принципе действия нагревательных элементов, хотя все остальное, и монтаж и принцип действия абсолютно одинаковые.
Теплые электро водяные полы XL Pipe
Рассмотрим в чем же особенность конструкции отопительной системы, с использованием электричества. Для первого знакомства возьмем отопительную систему, электро водяные теплые полы XL Pipe (X-L Pipe). Новинка в данном случае – это сама структура нагревательного элемента. В основу полиэтиленовой трубы (стенки толщиной 20 мм), на всю длину уложен греющий кабель. Принципиально то, что это не простой кабель, а сплетенные никель — хромовые нити, заключенные в тефлоновую оболочку. Все остальное внутреннее пространство пластиковой трубы заполнено жидким теплоносителем, который находится в статическом состоянии. Труба представляет собой герметично запаянный единый контур.
Очевидно, что в данном случае вам не нужен ни насос, ни коллектор. На рисунке – схеме наглядно показаны внутреннее строение нагревательного контура, внешний вид пластиковой трубы и примерная схема укладки электро водяного пола марки XL Pipe.
Теплоносителем в данном случае выступает антифриз, поэтому система правильно должна называться — электро жидкостный теплый пол. Используя тепловую энергию от нагрева электрического элемента, теплоноситель равномерно нагревается по всей длине отопительного контура.
Принцип действия системы внутрипольного подогрева в данном случае основан на взаимодействии нагревательного элемента с датчиками контроля температуры. Термостат является для любой отопительной системы одним из основных приборов, поэтому в данном случае без него не обойтись.
Электро водяной теплый пол действует по следующему принципу:
Первое – включение в работу. Питание обеспечивает нагрев электрического кабеля, который в свою очередь нагревает окружающий его теплоноситель.
Второе — расширение нагретого теплоносителя. За счет того, что объем жидкости небольшой, а мощность кабеля большая, нагрев происходит интенсивно.
Третье – увеличение объема нагретой жидкости, создавая тем самым повышенное давление внутри пластиковой трубы (пузырьковое кипение).
Четвертое – быстрый выход теплого пола на рабочие режимы нагрева.
Здесь немного стоит сказать о затратах на работу электрического элемента, связанную с нагревом теплоносителя. Энергопотребление в данном случае составляет 14,4 -15Вт на кв. метр теплого пола, что существенно ниже, чем требуется при работе обычных электрических полов. За счет жидкостного теплоносителя, даже отключенный теплый пол остывает в два, в три раза медленнее, чем кабельная система подогрева.
Капиллярный теплый электрический пол
Монтаж такой системы отопления лучше осуществлять через подключение УЗО и оборудовав весь комплекс автоматом.
Эта система комбинированного обогрева пола рассчитана на отопление небольших по площади помещений. Допускается монтаж системы в комнатах площадь которых не превышает 20 м2.
Преимущества капиллярной системы обогрева следующие:
широкий функционал нагревательного блока;
наличие режима антизамерзания;
автоматический контроль температуры нагрева теплоносителя в зависимости от температуры внутри помещения;
регулировка мощности нагревательного прибора в диапазоне 0,1 – 2,4 КВт.
наличие таймера.
Цена трубы X-L PIPE
В настоящий момент конкуренции на российском рынке закрытых безактиваторных систем нет, и весь модельный ряд представлен продукцией одной фирмы — Daewoo Enertec.
Системы Daewoo Enertec Ø 20 мм
| Модель | Пиковая мощность, Вт | Среднесуточная мощность, Вт | Площадь обогрева, м2 | Длина, м | Рабочий ток, А | Цена комплекта, у. е. |
| X-L PIPE DW-010 | 560 | 25 | 3,5–4,5 | 14 | 2,55 | 130 |
| X-L PIPE DW-015 | 840 | 25 | 5,3–6,3 | 21 | 3,82 | 190 |
| X-L PIPE DW-020 | 1120 | 25 | 7,0–8,5 | 28 | 5,09 | 250 |
| X-L PIPE DW-025 | 1400 | 25 | 8,8–10,5 | 35 | 6,36 | 300 |
| X-L PIPE DW-030 | 1680 | 25 | 10,5–12,5 | 42 | 7,64 | 360 |
Услуги монтажа — от 6 у. е. за 1 м2 без учёта стяжки. При этом, как видно из таблицы, монтаж стяжки с трубой ТП под ключ в помещении 20 м2 обойдётся около 45 у. е. за 1 м2 вместе со всеми материалами.
Данный вид системы ТП может применяться как в качестве вспомогательного, так и основного отопления. На родине технологии трубы X-L PIPE активно применяют при новом строительстве и реконструкции, в том числе больниц и детских учреждений. Эксплуатационные преимущества комбинированного продукта — полное отсутствие шума и более чем скромные затраты на электричество. Установка данной системы не требует согласований с надзорными органами.
рмнт.ру
Монтаж
Весь процесс работы по монтажу теплого пола достаточно прост. Его можно выполнить в несколько последовательных шагов:
- Первым делом осуществляется теплоизоляция пола. Также утепляются стены по всему периметру помещения.
- На черновую стяжку укладывается теплоотражающий металлизированный слой.
- Далее, монтируется система для фиксации труб. Это может быть мак-сетка или специальная монтажная лента.
- На этом этапе осуществляется укладка кабеля. Концы труб заводятся в специальную монтажную коробку, которая устанавливается на полу. Принцип установки подобен, как и монтаж/подключение терморегулятора для электроподогрева пола.
- Заливка стяжки теплого пола. Это заключительный этап, к которому следует отнестись со всей серьезностью.
Итак, после небольшого обзора новой технологии можно сделать вывод: водно-электрический обогрев пола XL Pipe действительно самый лучший из существующих систем отопления. Однако все покажет время. Отталкиваясь от проведенных исследований и немногочисленных отзывов пользователей, эта система постепенно занимает свою нишу на рынке теплого пола. Безусловно, цены на такой обогрев могут показаться высокими, однако, качество полностью себя оправдывает. Если вы уже пользуетесь благами такой системы обогрева, то напишите, пожалуйста, отзывы о работе XL Pipe в конце этой статьи.
Недостатки системы XL-PIPE
У системы XL-PIPE на всем протяжении температура жидкости, а значит и пола, одинаковая. Это является недостатком всех электрических систем. Основная наша задача, при монтаже отопления, сделать преграду холоду, которая идет от наружного контура (стен, окон, дверей). Поэтому, необходимо максимальную температуру подавать именно в эти места. Нет смысла греть внутренние стены. В этом смысле обычный водяной теплый пол так и устроен. Температура теплоносителя уменьшается по мере удаления трубы от стен, делая комфортным всю площадь помещения.
Системе XL-PIPE запирания не страшны. Согласен, что в обычном водяном полу бывают запирания контуров, но происходит это от неправильного расчета системы и не квалифицированного ее монтажа.
Для обслуживания системы XL-PIPE предусмотрены специальные технические коробки, которые монтируются вровень с покрытием пола и предназначены для его обслуживания. Вам сразу надо настроиться, что у вас в комнате будет такая коробка, а если контуров несколько, то не одна.
У системы XL-PIPE контура уже нарезаны на заводе и поставляются в готовом виде. Это говорит о том, что точно подобрать систему согласно расчета вам никогда не удастся. Вы будете вынуждены всегда купить больше, а это затраты на саму трубу, а потом и на электричество.
Система XL-PIPE работает только на отопление, в то время как используемый для нагрева теплоносителя в водяном теплом полу котел, может одновременно работать в системе горячего водоснабжения.
Пример HTML-страницы
Будьте готовы, что компании, которые работаю с системой XL-PIPE, откажут вам в общестроительных работах (заливка стяжки), как это произошло со мной. В этом случае вам придется или самим приобретать пенополистирол, сетку, смесь и делать стяжку или искать еще одну компанию.
«Энергоэффективность» системы XL-PIPE
Энергоэффективность по сравнению с кабельным электрическим полом. Как достоинство, производитель делает упор на то, что теплоноситель внутри труб аккумулирует тепло, что позволяет системе остывать в 2 раза медленнее кабельных полов. На мой взгляд полное лукавство, т.к. в системе между полом и кабелем появилась вода, на нагрев которой надо потратить дополнительную энергию. К тому же, теплоноситель значительно не влияет на скорость остывания пола. Все будет зависеть от материала которым будет укрыт ваш пол. При включении система будет всегда потреблять заложенную в нее мощность, в то время как многие электрические котлы можно ступенчато настраивать по мощности и подключать ее по необходимости.
Теплоноситель для системы XL-PIPE
В системе XL-PIPE в качестве теплоносителя используется антифриз специального состава. Производитель не говорит какой. Скорее всего это связано с пузырьковым кипением, которое производитель преподносит как достоинство, умалчивая, что у пузырькового кипения в замкнутой среде есть и недостатки. Устанавливая в своем доме эту систему вы будите навсегда привязаны к поставщику этого теплоносителя. В обычные водяные полы заливается автомобильный антифриз на этиленгликолевой основе, который можно купить в любом магазине автозапчастей.
Монтаж системы XL-PIPE
При заливке стяжки, в обычных водяных полах создается избыточное давление в трубе, для того, чтобы бетон своим весом не деформировал трубу. Здесь вы этого сделать не сможете. Теоретически, при сжатии трубы кабель может соприкасаться с трубой, избыточно нагревая ее стенки. Какие последствия при этом могут быть, предугадать невозможно. Вот ссылка на один из отзывов, где «счастливый» обладатель системы XL-PIPE пишет о том, что у него прогорели полиэтиленовые трубы из-за соприкосновения с греющим кабелем.
Инертность системы XL-PIPE
Система предназначена для постоянного проживания, так как нагрев пола занимает значительное время. Если вы бываете в доме наездами, эта система не ваш вариант. Система с обычными водяными полами и котлом, позволяет в этом случае устанавливать дополнительные радиаторы, которые быстро нагреют воздух в комнате пока теплые полы не возьмут на себя основную функцию.
Надеюсь, что эта статья поможет вам разобраться, что представляет собой система жидкостных теплых полов XL-PIPE. В следующей статье я расскажу о том, как настроить отопление в частном доме.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Пример HTML-страницы
Как работает
Жидко-электрический обогрев имеет сходство с другими системами обогрева в том, что также оснащается терморегулятором и температурным датчиком для контроля температуры. Только в этом случае требуется особый терморегулятор, который продается в комплекте с системой XL Pipe. По какому принципу работает система обогрева?
Когда греющий кабель подключен, он нагревает теплоноситель. За счет того, что объем теплоносителя небольшой, нагрев происходит очень быстро. При этом наблюдается высокая тепловая отдача. В процессе прогревания жидкости, внутри создается высокое давление. Это, в свою очередь, содействует равномерному и быстрому распределению тепловой энергии (известно, как пузырьковое кипение).
Как следствие система XL Pipe очень быстро выходит на рабочую температуру. Но как система справляется с избыточным давлением? Производитель разработал и запатентовал систему погашения, которая заключается в том, чтобы стабилизировать состояние нагрева. Эксплуатационный срок теплого пола XL Pipe составляет 50 лет, а гарантийный 10 лет. Единственная проблема заключается в том, что этот метод обогрева новый и не имеет множества отзывов.
X-L PIPE — решение проблем путём комбинирования видов
Корейские инженеры решили совместить буквально все известные виды ТП в одном изделии, попутно избавившись от недостатков каждого вида. В результате свет увидела герметичная система в виде полиэтиленовой трубы (Ø 20–30 мм), заполненной теплоёмким агентом (жидкостью), и проложенными внутри неё нагревательными элементами. Эти элементы — анод и катод — состоят из 7-ми хромоникелевых нитей и обеспечивают моментальный нагрев при подаче напряжения.
Для компенсации расширения жидкости при нагреве в конце трубы предусмотрен отсек, заполненный мягкими шариками — напряжение на стенки не передаётся. Это увеличивает срок службы трубы в системе ТП до 60 лет.

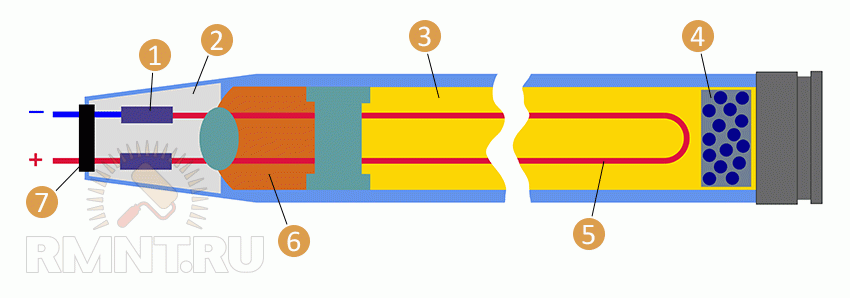

Строение X-L PIPE: 1 — холодный конец кабеля; 2 — изоляционный материал; 3 — теплопроводящая жидкость; 4 — устройство поглащения напряжения; 5 — 7 натянутых хромоникелевых нитей с двойным покрытием; 6 — пробка из силиконовой резины; 7 — силиконовая крышка
Отличительные особенности системы X-L PIPE:
Для прогрева агента не требуется его прокачка по системе. Котёл, насосы и коллектор не нужны.
Время паузы между подогревами — 4 часа для +23 С° (у электрического ТП — 2 часа).
Простое обслуживание и ремонт системы.
Система не требует расчётов, подгонки под мебель, исключены проблемы несовместимости оборудования, протечек, некачественного монтажа.
Ещё одним свойством, которое можно отнести к проблемным, можно назвать обязательную стяжку от 40 мм. При этом работу без стяжки предлагают только дорогостоящие инфракрасные теплые полы, остальные также требуют укладки слоя раствора.
