Как в деревенских домах делали теплые полы

Как утепляли фундаменты в старину

Не даром с старину, когда из отопительных приборов в избах была одна печь, обязательно устраивали завалинку по периметру дома. Ведь даже ленточные фундаменты из бетона были редкостью, в основном дома возводили на больших камнях, как на столбчатом фундаменте. Поскольку из утеплителей были доступны только опилки да солома, которые не выдерживали долго снаружи дома, подпол по периметру отсыпали песком, заваливали некрупными камнями и т.п.

Фото типичной завалинки — для утепления фундамента и пространства подпола

Одновременно с этим решалась и проблема защиты фундамента от мороза и влаги, а значит, и долговечность фундамента увеличивается.

Особенности пола с подогревом в деревянном доме

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

1. Комбинация из сухой и бетонной стяжки. Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
2. Жидкая стяжка поверх имеющихся перекрытий. Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
3. Свободный монтаж с вентиляционным зазором. Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
4. Применение отражающих пластин. Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

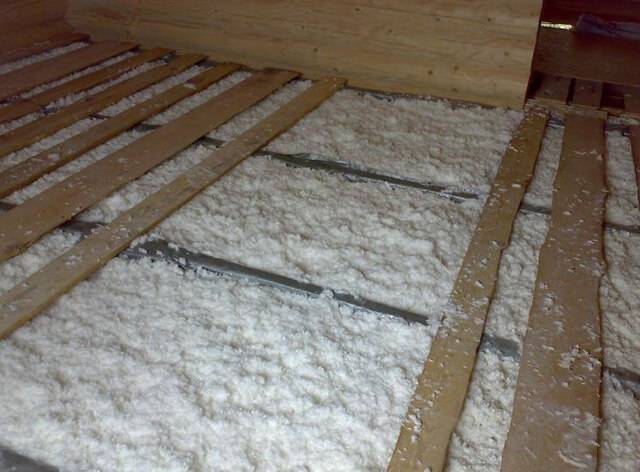

Теплоизоляция чернового пола

При первоначально к боковым стенкам лагов укрепляются бруски. После на них при помощи гвоздей или саморезов укрепляются доски, которые предварительно выпиливаются согласно тому расстоянию, на котором друг от друга находятся лаги. После того как доски были укреплены, а поверхность стала целостной, ее следует укрыть пароизоляцией. Для этого можно использовать такие материалы, как полиэтилен или пергамин. Затем в пространства, образованные лагами, должен быть плотно и без зазоров уложен утеплитель. В качестве заключительного этапа выступит наложение еще одного слоя пароизоляции.

Выбор материала

Также популярностью пользуется утепление напылением, которое создается при помощи специального оборудования. Для частного дома отлично подойдет керамзит. Этот материал отличается экологичностью, натуральностью, невысокой ценой и прекрасной теплоизоляцией. При выборе утеплителей нужно руководствоваться следующими критериями:

• Плотность. Этот показатель должен быть высоким, поскольку он позволяет удерживать тепло в большом количестве.
• Прочность. Можно определить ее уровень тестом на сжатие и изгиб.
• Теплопроводность. Этот критерий напрямую связан с качеством сбережения тепла. Следует выбирать материалы с самым невысоким коэффициентом теплопроводности.
• Влагопроницаемость. Чем больше этот показатель, тем скорее произойдёт ухудшение теплоизоляции. Уплотнитель, наполненный водой, не может качественно удерживать тепло.
• Долгий срок службы. Стоит отдавать предпочтение наиболее долговечным моделям, в целях экономии.
• Экологичность. В частном доме лучше пользоваться только безопасными уплотнителями, так как покрытие для пола не гарантирует надежной защиты от токсичных элементов.
• Вес поверхности не особенно важен. В отличие от многоэтажного дома, тут не нужно бояться высокой загруженности, как на областях между этажами.

Популярные модели

Существует множество различных материалов. Прежде чем сделать выбор, стоит ознакомиться с их основными свойствами, а также преимуществами и недостатками. Следующие материалы являются наиболее распространенными:

• Минеральная вата. Имеет низкий уровень теплопроводимости и обеспечивает хорошую звукоизоляцию. Ее можно приобрести в виде плит или рулонов. Вата не подвержена возгоранию, но отличается высокой проводимостью влаги, поэтому требует хорошей гидроизоляции. Срок эксплуатации может составлять до 30 лет. Эта разновидность не рассчитана на высокую нагрузку, поэтому укладку материала производят только по лагам.
• Фанера и древесно-стружечные плиты. Обладают высокими критериями стойкости и теплоемкости. Укладка может производиться на лаги или сразу на бетон. Для утепления поверхности подойдут плиты не тоньше 20 мм. Материал не отличается особой влагостойкостью, поэтому во влажном помещении необходимо провести гидроизоляцию. На сухом же основании можно укладывать плиты непосредственно на обработанный грунтом бетон.
• Вспененный уплотнитель. К этой категории можно отнести ЭППС и пенопласт. Такие материалы удобны и легки, отличаются невысокой теплопроводимостью. Укладка может производиться между лагами или под стяжку. ЭППС накладывается непосредственно на бетон. Преимущество пенопласта — его невысокая стоимость. И он обладает меньшей прочностью. Вспененные уплотнители влагоустойчивы и могут служить 20—30 лет.
• Напыляемые уплотнители. Создают прочное, влагоустойчивое, бесшовное основание с невысокой проводимостью тепла. Работа проводится по лагам. Этот способ отличается долговечностью и надежностью, но обойдется гораздо дороже, чем при использовании других материалов. Такая закономерность объясняется необходимостью задействования специального оборудования для работы.
• Керамзит. Один из самых экологичных материалов по доступной стоимости. Может быть использован при утеплении под стяжку и по лагам. Для максимально качественной теплоизоляции нужно накладывать керамзит слоем от 10 до 20 см. Материал не подвержен горению, имеет долгий срок эксплуатации, но при этом является довольно хрупким и может утрачивать свои свойства из-за изменения структуры.
• Пробка. Экологически безопасный, легкий уплотнитель, хорошо отталкивающий влагу. Отличается низкой теплопроводностью и замечательно подходит как в качестве подложки, так и в виде индивидуального напольного покрытия. Пробку можно размещать непосредственно на бетон, а также выполнять окрашивание и покрытие лаком. Единственным значительным недостатком материала является его высокая стоимость.

Не так давно появилась еще одна разновидность для утепления — жидкая термоизоляция. Это материал, выполненный по новейшей технологии. По внешнему виду он похож на густую краску белого цвета и наносится также с помощью кисточки, создавая качественное эластичное основание. Один слой в 1 мм полностью заменяет рулонный утеплитель толщиной 50 мм. К тому же этот уплотнитель не подвержен горению, отличается высокой влагоустойчивостью и не выделяет опасных испарений.

Совместим ли подогрев с ламинатом

Хотя ламинат позиционируется рекламой как деревянное покрытие, на самом деле это многослойный «пирог» из защитной пленки, бумаги, пропитанной различными смолами, и основания – плиты из спрессованных опилок. Поэтому вопрос безопасности действительно актуален.

При нагреве смола и клей выделяют фенол, фталат, толуол, печально знаменитый формальдегид и другие токсичные вещества, негативно влияющие на наше здоровье.

Выбирая ламинат, обязательно обратите внимание на его класс эмиссии и толщину, потому что для пола с подогревом лучше подойдет тонкий настил в 21-23 мм

Но важно учесть следующие нюансы:

1. Вредоносные испарения выделяются только при сильном нагреве – от 40°C и выше.
2. Чтобы обезопасить покрытие от перегрева и произвольного самовоспламенения, нужно установить для системы теплого пола терморегулятор с термодатчиком, который будет контролировать температуру и отключать систему при превышении заданных параметров.
3. Если не поврежден защитный слой ДСП, то даже при высокой температуре летучие вещества попадают в воздух в незначительной концентрации.
4. Для жилых помещений с обогреваемыми полами стоит приобретать декоративное покрытие с показателем эмиссии Е0 (в крайнем случае – Е1), где концентрация летучих веществ в несколько раз ниже допустимой нормы.

Если принять в расчет эти несложные правила, под ламинат можно спокойно установить систему подогрева полов и наслаждаться комфортом в холодное время года.

Назначение тёплого пола и особенности укладки

Деревянный пол напоминает многослойный пирог, основными составляющего которого являются черновая укладка, слои теплоизоляции и гидроизоляции, чистовое основание и окончательное напольное покрытие. Между этими слоями можно уложить тёплый пол — современную отопительную систему, позволяющую организовать обогрев помещения.

При установке тёплого пола на деревянную основу нужно учитывать следующее:

Если деревянные полы являются частью деревянного дома, то при монтаже системы важно помнить, что в течение первого года после строительства стены дают значительную усадку, которая может достигать 5%. Древесина — природный материал, чувствительный к изменению микроклимата в помещении

При сильных перепадах влажности и температуры она может пересохнуть, растрескаться или прогнить.. В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного

Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м

В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного. Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м.

Для укладки на утеплённых террасах или в зимнем саду подходит оборудование, мощность которого выше на 15–20%. На такой же показатель необходимо ориентироваться при выборе системы, если под утепляемой поверхностью находится холодный подвал.

Укладка тёплого пола происходит с заранее определённым шагом. Его величина зависит от планируемой интенсивности нагрева. В прохладных местах, например, рядом с наружной стеной здания, отопительные секции можно укладывать с меньшим шагом, чем в центре комнаты.

Материалы и инструменты

Устройство теплого водяного пола в частном доме сухим способом требует покупки следующих материалов:

• котла на твердом или жидком топливе, газового (электрокотел проигрывает по экономике кабельным теплым полам и инфракрасной пленке);
• циркуляционных электронасосов — из-за внутреннего сопротивления труб движение теплоносителя за счет разности давлений в системе невозможно;
• расширительного бачка;
• крана Маевского для удаления воздуха при завоздушивании системы отопления;
• распределительного узла (коллектора);
• предохранительного клапана;
• труб со специальным крепежом;
• фитингов для полипропиленовых труб или муфту-пресс для металлопластиковых;
• антифриза, если в доме в зимний период на постоянной основе никто не живет;
• рулонной гидроизоляции на случай протечки труб;
• фольгированного паропроницаемого теплоизоляционного материала. При покупке простого утеплителя нужна пищевая фольга;
• металлического рассеивателя из оцинкованной стали или алюминия;

Рассеиватель.

• полистирольной плиты с бобышками для укладки труб;
• набора деревянных реек.

При желании сэкономить, возможен немного другой перечень материалов. Но об этом будем говорить в процессе рассмотрения материала.

Монтажные работы голыми руками не выполнишь. Нужны инструменты и приспособления (их можно купить, взять у друзей и знакомых или в аренду). По технологии в набор входят:

• нивелир — позволяет проводить работы в одной плоскости;
• рулетка — без нее никак. Мерить придется много;
• ножовка по дереву — пригодится при укладке труб на балки или на систему реек;
• болгарка — поможет в резке труб. Здесь она вне конкуренции;
• набор гаечных ключей;
• разводной ключ. Иногда указывают, что достаточно одного разводного ключа. Но это не так. Кто монтировал такую систему своими руками, знает об этом;
• паяльная машинка — потребуется для труб из сшитого полиэтилена;
• набор отверток.

Некоторые специалисты берут с собой портативную газовую горелку, что в некоторых случаях значительно ускоряет ход работ.

Расчет количества труб

Количество труб зависит, в первую очередь, от их диаметра. И не потому, что через большую трубу прокачивается большее количество жидкого теплоносителя, а значит их нужно меньше. Дело в величине контура, который ограничивается внутренним сопротивлением стенок труб. На понятном языке это означает, что насос любой мощности не может качать воду по трубе бесконечной по длине.

Всегда наступает эффект «запертой петли». Так, по трубе ⌀16 мм электронасос может прокачать жидкость на расстояние всего 80-100 м (зависит от материала труб). В свою очередь размер трубы влияет на шаг укладки: более тонкую трубу можно согнуть на 360о с меньшим радиусом. Здесь шаг укладки будет меньше. Естественно, у более толстой трубы этот шаг больше.

С учетом этих нюансов теплотехниками была предложена следующая формула для расчета количества труб:

N = S/L х 1,05 + (M х 2), где:

• N — количество труб, м;
• S — отапливаемая площадь, м2;
• L — шаг укладки труб, м (оптимальное расстояние между трубами — 20 см);
• M — расстояние от контура до коллектора, м.;
• 1,05 — коэффициент запаса под радиусы и соединения.

Расчет можно провести по упрощенной формуле: отапливаемую площадь умножить на 5 — СНиП требует укладки 5 м труб на 1 м2 площади помещения (комнаты).

Второй момент, учитываемый при покупке труб — материал, из которого они изготовлены.

Технология утепления пола пенопластом

Пошаговая инструкция по утеплению пола в деревянном доме с помощью пенопласта.

1. В первую очередь, необходимо проверить несущие брусья (лаги), на которые укладывается черновой пол. Эта стадия является обязательной, т. к. от них зависит прочность всей конструкции полов. Для этого необходимо убрать верхние доски, дополнительно удалить комки, образовавшие из песка или керамзита. В случае, если лаги повреждены (имеются трещины, следы гниения и т. д.), нужно снять черновой пол и заменить их. При необходимости заменяются и половицы чернового пола. Т. к. несущие брусья заливаются бетоном, то их замена — очень трудоёмкий процесс. Для этого нужно вырубать их из бетона, затем расширять канавки для установки новых лагов. Предварительно обработанные антисептиком и смолой брусья, устанавливаются на место старых таким образом, чтобы их сечения полностью совпадали с оставшимися лагами. Торцы установленных лаг закрепляются в монтажных гнёздах с помощью сухого гравия. Затем всё заливается цементным раствором и оставляется до полного его высыхания.
2. Для того чтобы набить черновой пол, для начала на установленные бруски с помощью саморезов крепится обрешётка из брусьев сечением 50×50 мм. Далее гвоздями, длина которых должна достать до самых лаг (приблизительно 50−60 мм), прибиваются доски чернового пола. Каждая доска должна быть по возможности одинаковой толщины, составляющей не менее 20 мм, а ширина досок возможна до 200 мм. Допустимое расстояние между половицами — до 10 мм. При желании всё дерево пропитывается специальными средствами типа антипиренов и антистатиков.
3. Во избежание быстрого сгнивания дерева, гидроизоляция для пола обязательно должна быть мембранного типа. Такая гидроизоляция пропускает влагу исключительно вниз. Листы её укладываются на черновой пол внахлёст на 10−15 см и тщательно проклеиваются строительным скотчем.
4. Чтобы настелить чистовой пол, снова укладываются лаги с шагом равным 1 м. Размеры лагов выбираются, исходя из особенности помещения (наличие тяжёлой мебели или, к примеру, коридор, где чаще всего ходят) и должны быть примерно 60×150 мм. Ширина 150 мм необходима для укладки слоя утеплителя. Крепятся верхние лаги при помощи саморезных шурупов через доски чернового пола к нижним брусьям. Между стенами и верхним уровнем лаг оставляется небольшой зазор, который позднее заполнится теплоизолятором.
5. Теперь в каждый промежуток между лагами укладываются листы пенопласта таким образом, чтобы он плотно прилегал к брусьям. Теплоизолятор не нуждается в дополнительном креплении, поэтому можно приступать к установке чистового пола, крепёж которого производится с помощью гвоздей или саморезов.

Таким образом, всё готово к окончательной отделке полов, материалы для которой выбираются, исходя из личных вкусовых предпочтений и бюджета. Это может быть, как самые обычные ДСП, так и самый дорогой пробковый шпон.

При утеплении любого частного дома, важной стадией является теплоизоляция полов, ведь именно сюда устремляется весь холодный воздух в помещении. Дополнительные потери тепла полом обуславливаются, к примеру, расположением под комнатами холодных подвалов или гаражей, а также, в случае если это деревянный дом, — сквозняками, которые могут возникать из расщелин между рассохшимися половыми досками. Такие тепловые потери могут достигать 30%

Такие тепловые потери могут достигать 30%.

Где лучше всего их установить

Так как тёплые полы стоят немало, и не всем под силу обустроить их во всей квартире, то надо решить — где ставить водяной обогрев вперёд.

В ванной и санузле

Ванная и туалет – основные помещения, где дополнительный обогрев будет как нельзя кстати, так как там присутствует большое количество холодной воды, что приводит к образованию конденсата.

Тёплый пол от центрального отопления защитит от повышенной влажности и образования плесени. Он создаст более комфортную атмосферу во время водных процедур, ведь наступать на тёплую плитку куда приятнее.

Кроме того, если в ванной комнате тепло, то вода при использовании делается менее горячей, а это экономия ресурса.

Коридор

Ещё одно место, где чаще устанавливается пол с обогревом — коридор. Мокрые следы, влажный половик и обувь на таком полу не станет проблемой, они быстро высохнут.

Наличие терморегулятора позволит установить температуру нагрева, которая не отразится отрицательно на кожаной обуви. Плюс — в холодную погоду разуться и встать на тёплую поверхность куда комфортней.

Детская и спальня

Вполне логичным является желание сделать греющий пол в комнате, где на полу играют дети, а также в спальне, ведь вставать из постели и наступать на тёплый пол приятнее.

Но при этом, есть ряд моментов:

• любой нагревательный прибор «сжигает» кислород, а это в свою очередь отрицательно сказывается на здоровье человека;
• не все финишные покрытия дают хорошую реакцию на обогрев снизу.

Кроме того, сухой воздух испортит мебель из натурального дерева.

Решаясь на монтаж отопительной системы в квартире от центрального отопления, следует продумать все нюансы, учесть плюсы и минусы, и экономическую оправданность данной системы. А также, во избежание проблем, совет специалистов — действовать с соблюдением всех законных требований.

Осьминог

Одно щупальце — и все

Корейский деликатес саннакчи можно попробовать на берегу океана — там, где водятся осьминоги Octopus minor. Главная особенность этого блюда — шевелящиеся отрезанные щупальца. Поскольку нейронов в каждом щупальце довольно много, некоторые рефлексы они сохраняют и после отделения от тела, а иногда и продолжают двигаться. И если их поедателю не повезет, то из пищевода они могут невзначай заползти в гортань, а оттуда — в дыхательные пути.

Саннакчи выглядит вот так, очень аппетитно

Так, 21 января 2008 года 60-летний работник торгового центра в Гуанчжоу почувствовал, что ему становится тяжело дышать во время обеда, главным блюдом которого был живой осьминог. Прибывшие на место врачи успели извлечь из его гортани шевелящееся щупальце, однако пострадавшему все равно потребовалась сердечно-легочная реанимация. А в 2018 году корейские патологоанатомы описали еще два случая смерти, когда жертв «живого» блюда спасти не удалось.

Способы укладки водяного пола в деревянном доме

Сразу стоит сказать следующее. Деревянный дом, каким бы он крепким не был, в нем априори отсутствуют каменные несущие стены и перекрытия. Единственным каменным элементов деревянной постройки может стать фундамент или цокольный этаж. Однако современные технологии малого жилищного строительства предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.

• по модульной схеме;
• на реечной основе.

Соответственно, оба варианта могут быть применены во время строительства щитовых и блочных домов. Водяные трубы укладываются в межлаговом пространстве или на черновую поверхность пола, опирающуюся на лаги. Модульная и реечная схема укладки имеют свои конструктивные и технологические отличия.

В первом случае для укладки петли водяного контура используются готовые деревянные модули. Во втором варианте отопительные трубы монтируются в пространстве между досками и рейками. Основная особенность при монтаже первого и второго варианта заключается в том, что вы создаете черновой пол, в котором устанавливаются обогревательные трубы. Поверх сборной конструкции укладываются металлические теплообменные пластины, на которые кладется уже финишное напольное покрытие.

Прежде чем начать работу по монтажу греющих полов, вам потребуется выполнить ряд обязательных действий, включая разработку проекта отопительной системы и обследование конструктивных элементов здания

Такая предосторожность связана с технологическими особенностями деревянных строений.  К примеру:

• деревянное здание уже в течение первого года дает усадку. Ориентировочно до 5%. Это замечание необходимо учитывать при оборудовании теплых полов при строительстве деревянного дома;
• древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образованию гнили и плесени. Поэтому такие дома должны быть построены с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.

Что касается проектирования схемы обогрева, то здесь следует учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и соответственно, климатические условия региона. Пренебрегая этими аспектами можно в результате кропотливой и трудоемкой работы получить малоэффективную систему отопления, теплый пол, от которого мало будет пользы.

К подготовительным работам, предшествующим монтажу греющих полов, относится и оценка основания. Не каждое здание обладает теми необходимыми технологическими параметрами, благодаря которым можно немедленно приступать к обустройству отопительной системы. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые участки или испорченные целые фрагменты, необходимо заменить новыми изделиями. Между лагами допускается оптимальное расстояние 60 см. Существующие между досками крупные щели, свыше 2 мм, устраняются посредством укладки теплоизоляционного материала.

При обследовании основания обратите внимание на следующие факторы:

• не «гуляет» ли под полом ветер;
• лежат ли лаги равномерно или на большом расстоянии друг от друга;
• старые доски перед монтажом лучше всего обработать строгальным станком, сняв слой старой и поврежденной коррозией древесины;
• вся поверхность настила должна быть выровнена по уровню. Допускается наличие неровностей, минимум до 2 мм.
