Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)
Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.
Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени
Расчетная длина труб для теплого пола определяется по формуле:
L = (S/a×1,1) + 2c, (м), где
L — длина контура, м;
S — площадь, контура, м²;
a — шаг укладки, м;
1,1 — увеличение размера шага на изгиб (запас);
2c — длина подводящих труб от коллектора до контура, м.
Схема обустройства теплого водяного пола в бетонной стяжке
Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.
При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.
Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия
Таблица 2. Соотношение длин и диаметров труб контура:
| Диаметр, мм | Материал трубы | Рекомендованная длина контура, м |
| 16 | металлопластик | 80 ÷ 100 |
| 18 | сшитый полиэтилен | 80 ÷ 120 |
| 20 | металлопластик | 120 ÷ 150 |
Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.
Конструкция металлопластиковых труб для теплого водяного пола
В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.
Таблица 3. Зависимость шага от площади и нагрузки сектора:
| Диаметр, мм | Расстояние по осям (шаг труб), м | Оптимальная нагрузка, Вт/м² | Общая (или разбитая на участки) полезная площадь помещения, м² |
| 16 | 0,15 | 80 ÷ 180 | 12 |
| 20 | 0,20 | 50 ÷ 80 | 16 |
| 26 | 0,25 | 20 | |
| 32 | 0,30 | меньше 50 | 24 |
Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.
Варианты укладки труб водяного теплого пола
По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.
В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.
Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление
Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.
Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.
Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола
Как рассчитать мощность
Какой котёл нужен для тёплых водяных полов — экономичный, поэтому выбираем с учётом его производительности. Чтобы подобрать подходящую модель, требуется рассчитать мощность.
Средний данный показатель агрегата для загородного строения — на 10 м2 требуется 1 кВт мощности, то есть, удельная производительность — 100 Вт на м2. Но это достаточно грубый расчёт, который подходит для здания из кирпича с минимальными теплопотерями.
При установке газового оборудования — необходимо подготовить и провести согласование проекта с госорганами, и получить разрешение от газовой инспекции. В проекте есть раздел, в котором указан расчёт мощности аппарата.
Если в планах размещение электрического или пиролизного котла, то применяется форма для подсчёта нагрузки дома. Формула подходит для регионов средней полосы, если квартира находится в северных районах, используется поправочный коэффициент 1,2 или 1,3. При плохой изоляции или обеспечения ГВС, так же применяется коэффициент 1,2.
Рассчитаем на примере производительность генератора для дома 250 м2 в северном регионе, с плохим утепление и ГВС:
Если помещение находится в центральном районе, то расчёт показатель выглядит так:
Если помещение хорошо утепленное и не требуется горячее водоснабжение, то:
Не рекомендуется делать большой запас мощности, помимо удорожания теплоэнергии, это приведёт к перегреву ТП и выходу из строя.
Способы конструирования трубопроводов
Отопление частного дома с естественной циркуляцией может быть смонтировано по двум принципиально разным схемам.
Они отличаются такими особенностями:
- методом стыковки радиаторов водяного отопления с магистральными трубами. подающими воду – существует однотрубная и двухтрубная схема (цена последнего варианта выше ввиду увеличенного расхода материалов, однако, он и более эффективен);
- местом прокладки магистральных водяных трубопроводов – они могут находиться вверху (выше радиаторов) или внизу (вдоль пола);
- схемой обустройства водяных труб – тупиковой (вода подается в каждый радиатор отдельно и удаляется из него таким же способом) либо попутной, когда теплоноситель, перетекая из верхней в нижнюю точку, проходит все радиаторы отопления;
- расположением стояков – они могут быть закреплены горизонтально и вертикально.
При выборе принципиальной схемы монтажа отопления необходимо учитывать множество различных факторов
Способ 1. Однотрубная гравитационная отопительная система
Естественное отопление, выполненное по схеме с одной трубой, может иметь только верхнюю разводку магистральных каналов. В этом случае, как следует из названия, устанавливается подающая магистраль, куда и возвращается жидкость после перетекания через радиаторы отопления.
В этом случае естественный ток жидкости организуется благодаря разности ее температур и, как следствие, плотности.
Если гравитационная система отопления монтируется в двух- или трехэтажном доме, по мере повышения этажности нужно уменьшать площадь радиаторов отопления. В этом случае, несмотря на снижение температуры теплоносителя, прогрев будет равномерным.
параллельный — часть воды поступает в радиатор, а остальной объем теплоносителя по магистральному каналу проходит дальше (преимущество подобного решения в том, что с помощью ручной или автоматической запорной арматуры можно ограничить объем горячей воды, подаваемой в отопительную панель, и, тем самым уменьшить температуру в комнате);
Параллельная схема отопления дома
проточный – в этом случае весь объем нагретой воды протекает через каждую отопительную панель в доме (вы не сможете регулировать объем подаваемой в радиатор воды, а также полностью перекрывать ее подачу, так как это приведет к нарушению работоспособности всей системы).
Проточная схема отопления коттеджа
Совет! Более оптимальной схемой можно считать параллельную. Она дает возможность регулировать температурный режим отдельно в каждом помещении. Так достигается экономия энергоносителя (газа, дизельного топлива и так далее) и создается более комфортный микроклимат в помещении.
Учитывая, что подача воды в однотрубной системе может осуществляться только по одному каналу, обустройство такого типа отопления возможно только в строениях, имеющих чердачный этаж, где и размещаются трубы с нагретой в котле водой.
К недостаткам однотрубной схемы можно отнести невозможность частичного запуска системы, к достоинствам – более низкую стоимость ввиду меньшего количества материалов и объема монтажных работ, а также эстетичность.
Способ 2. Двухтрубная самотечная сеть отопления
В этом случае необходим монтаж двух трубопроводов:
- Входящего. Он доставляет к батареям разогретый теплоноситель. От котла протягивается труба, которая попадает в расширительный бак, необходимый для создания давления в магистрали. От него водяные магистрали идут к радиаторам отопления. Объем используемого расширительного бака зависит от размеров отопительной системы. В некоторых случаях это устройство должно быть оборудовано переливной трубой, удаляющей остатки жидкости.
- Выходящего. По этому трубопроводу остывшая вода транспортируется к теплообменнику котла для нагревания. Холодная магистраль должна прокладываться по тем же помещениям, где монтировался подающий канал. Это более эффективная схема, так как дает возможность лучше контролировать температурный режим в комнатах. Ее недостатки – высокая стоимость монтажа и громоздкость.
Двухтрубная система отопления
Схема отопления частного дома газовым котлом
Газовую отопительную систему, помимо непосредственного создания комфортного микроклимата в частном доме, используют в качестве нагревателя воды в бассейне, подогрева полов, и обогрева теплиц. Такому теплоснабжению всё чаще отдают предпочтение счастливые владельцы загородных коттеджей и дачных домиков.
Отопление дома с помощью газового котла намного эффективнее. чем использование твердотопливного или электрического аналога, которые являются основными конкурентами газа. Если нужно отапливать частный дом в деревне, то использование электрического отопления нерентабельно, так как старая энергосистема может не выдержать повышенных нагрузок.
Изношенное до невозможности оборудование приводит к перегрузке центрального трансформатора на подстанции и как следствие выключения электричества во всей деревне. При этом стоимость энергоносителя, используемого, для отопления дома будет на порядок выше, чем работа системы на газу.
Для хранения твёрдых топливных ресурсов необходимы особые условия и как следствие наличие подсобного помещения. Поэтому только газовая отопительная система может избавить домовладельца от уймы мелких неприятностей.
Порядок сборки
Монтируется система отопления с принудительной циркуляцией теплоносителя следующим образом:
- Устанавливается котел отопления. Некоторые современные модели размещаются на полу, другие вешаются на стену.
- Монтируется дымоход.
- Газовый котел подключается к магистрали. По нормативам эту процедуру имеют право выполнять только специалисты.
- На стены навешиваются радиаторы отопления.
- Протягиваются магистрали.
- Батареи подключаются к трубам.
- На обратную трубу устанавливаются циркуляционный насос и расширительный бак.
- Магистрали присоединяются к патрубкам котла.
- Производятся пусконаладочные работы.
По этой схеме собираются и однотрубная, и двухтрубная система с принудительной циркуляцией. Разница заключается лишь в способах прокладки магистралей и присоединения радиаторов.
Особенности монтажа однотрубной системы
В однотрубных схемах батареи чаще всего устанавливаются на байпасе. При простой врезке их в магистраль собранная система получается очень неудобной в эксплуатации. Например, если вдруг по каким-нибудь причинам нужно будет заменить радиатор или отремонтировать его, хозяевам дома придется отключать и сливать всю систему отопления. К тому же при последовательном подключении радиаторов без использования байпасов исключается возможность регулировать температуру прогрева воздуха в разных помещениях.
Чаще всего магистраль однотрубных систем в одноэтажных домах проводят под полом. При этом используется нижнее подключение радиаторов. То есть и подводящий, и обратный отрезки байпаса присоединяются к нижним патрубкам.
Особенности сборки двухтрубной системы
В одноэтажных зданиях используется так называемый горизонтальный способ прокладки магистралей двухтрубных систем, поскольку вертикальные стояки здесь попросту не нужны. Проводятся трубы обычно по стенам, а подключение радиаторов производится диагональным методом. То есть подводящая магистраль подсоединяется к верхним патрубкам батарей, а обратная — к нижним с противоположной стороны. Иногда в двухтрубных системах, как и в однотрубных, используется нижний способ подключения. В этом случае обратная труба может быть проведена под полом, а подводящая — по стене.
Запорная арматура
Разумеется, при сборке систем отопления с принудительной циркуляцией теплоносителя используется и разного рода запорная арматура. Так, на байпас радиаторов отопления в однотрубных схемах со стороны подающей магистрали обязательно устанавливается кран.
Его применение позволяет в случае необходимости отключить батарею от общей системы и легко заменить либо отремонтировать. На каждый радиатор устанавливается кран Маевского. Этот элементы позволяет выпускать из системы воздух при проведении опрессовки и ее заполнении. В самом трубопроводе предусматривается спускной кран. Располагают его обычно в нижней точке обратной магистрали.
Как видите, схемы отопительной системы с принудительной циркуляцией воды достаточно просты и слишком большого количества элементов в себя не включают. Многие владельцы загородных домов устанавливают их в том числе и самостоятельно. Основная сложность при сборке систем этого типа заключается прежде всего в подборе необходимого оборудования и выполнении разного рода рассчетов.
Подготовительные работы и расчет материалов
Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.
Трубы для теплого пола
Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу – расстоянию между трубами.
Расчетная схема для водяного теплого пола
Для зоны умеренного климата:
- При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
- Если стены не утеплены, 10-15 см.
- В просторных помещениях, где часть стен холодные, а часть – теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам – его увеличивают.
Какое напольное покрытие подойдет на теплый пол
Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.
Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.
Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.
Важно!
При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.
Основа под теплый пол
Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.
В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.
Выравнивание основы перед тем, как сделать теплый пол
Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.
Можно ли устанавливать такой подогрев: законно ли это?
Получить разрешение на проведение водяного отопления в многоквартирном доме бывает непросто. Связано это с тем, что такой обогрев достаточно опасен для эксплуатации из-за высокой угрозы затопления нижних этажей.
Важно
Чтобы обойти все преграды, жильцы стараются проводить монтаж путём подключения системы к стоякам отопления. Это грубое нарушение законодательства, поэтому лучше всего получать официальное согласие и действовать в рамках, установленных СНиП.. Согласно СНиП, систему обогрева квартиры можно изменить путём подключения водяного пола только при согласовании модификации с представителями ЖКХ и конторы теплосети
Такое автономное отопление должно быть прописано в проектной документации
Согласно СНиП, систему обогрева квартиры можно изменить путём подключения водяного пола только при согласовании модификации с представителями ЖКХ и конторы теплосети. Такое автономное отопление должно быть прописано в проектной документации.
Официальное оформление занимает много времени и сил. Но полностью сделанное по нормам водяное отопление позволяет спокойно и без проблем пользоваться им на законных основаниях, даже продавать жильё без дополнительного сбора документов и разрешений.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

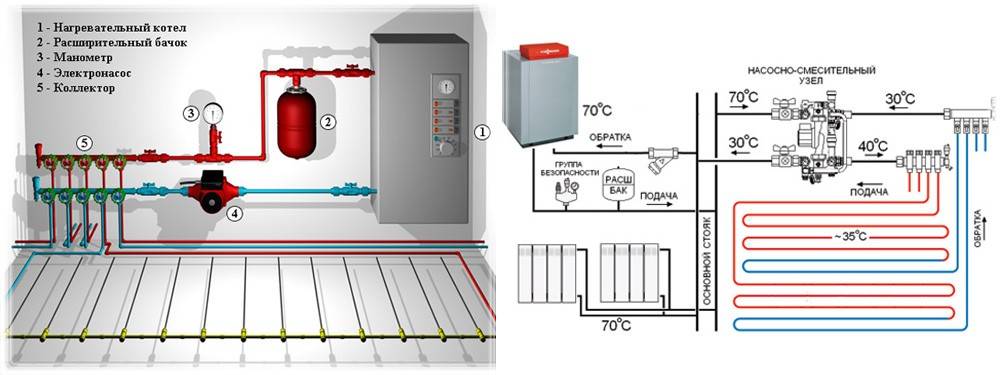

Сооружение и подключение теплых полов к бойлеру
Для наглядности,
рассмотрим как сделать тёплый пол от водонагревателя, на примере использования
тена мощностью 3 Квт для обогрева площади 30 м2, с установкой трёхходового
клапана.
Нам потребуется бойлер с рециркуляцией, имеющий выходы, чтобы подключить шланги для горячего и холодного водоснабжения. Рекомендованный диаметр патрубков 2,6 сантиметра. Кроме того, следует запастись инструментом, который понадобится в работе, чтобы не отвлекаться в процессе монтажа.
Последовательность сооружения
гидрополов от водонагревателя выглядит следующим образом:
Подготовка чернового основания — его следует выравнять и очистить от мусора.
Установка коллекторного узла — его нужно
закрепить на стене, или вмонтировать в специально оборудованный металлический
ящик.
Обклеивание помещения по периметру
демпферной лентой — это будет способствовать сохранению целостности бетонной
стяжки.
Гидро и теплоизоляция — в качестве
гидроизоляционного материала может использоваться полиэтиленовая плёнка. Выбор
теплоизоляционного материала огромен, от обычного пенопласта, до
пенополистирольных мат с бобышками.
Монтаж водяного контура — это могут быть
трубы из меди, полиэтилена или термостойкого пластика. Укладка нагревательных
элементов производится по запланированной схеме и с установленным шагом.
Крепить трубы можно к армирующей сетке, которая укладывается на теплоизоляцию,
пластиковыми хомутами, или фиксировать между пазов полистирольных плит.
Соединение контура с распределительным
коллектором — один конец к холодному крану, а второй к горячему.
Подсоединение бойлера к
распределительному узлу — осуществляется с помощью металлических труб.
Установка трёхходового клапана с
термоголовкой на коллектор — для регуляции температурного уровня тёплого
водяного пола.
Подключение циркуляционного насоса к
тёплому полу — он обеспечивает поток и необходимый напор воды в трубопроводе
пола.
Установка расширительного бака — он необходим, чтобы выводить лишнею воду из системы отопления. Монтировать его следует на металлическую холодную трубу около выхода в котёл. А перед ним нужно оборудовать трубку для выхода воздуха.
Проверка системы на работоспособность — для выявления возможных протечек и неполадок. Опрессовка проводится в течение суток под рабочим давлением.
Заливка стяжки — бетонным раствором заливается контур пола. Процедура делается при наличии давления в трубах. Слою из бетона необходимо дать хорошо просохнуть, на это потребуется около месяца.
Укладка финишного покрытия — оно стелится только на полностью просохшее бетонное основание.
Принцип работы данной схемы заключается в нагреве воды в баке, затем она через коллектор выводится в контур пола. Отработанный теплоноситель возвращается через распределительный узел в обратный трубопровод.
Если температура воды превышает необходимый уровень, то трёхходовой клапан автоматически перекрывает поступление горячего, и открывает подачу холодного водоснабжения. Процесс смешивания осуществляется в специальной камере. Когда теплоноситель достигает нужный градус нагрева, то термоголовка закрывает поступление холодной воды.
Оборудовать тёплый пол от бойлера можно как в доме, так и в квартире. Монтаж не сложный, главное следовать технологическому процессу и инструкциям
Кроме того, немаловажное значение играет дешевизна установки, ведь водонагреватель стоит меньше, чем электрический котёл
Однако следует заметить, что эксплуатация такой отопительной системы сопровождается большим расходом электроэнергии. Поэтому, чем отапливать свой дом — обычным радиатором или тёплым полом от бойлера решать вам.
Особенности самотечной системы отопления
Главный минус укладки системы водяного отопления без узлов смесителя и коллектора состоит в том, что требуется минимизировать потери температуры воды на пути следования «нагреватель – контур», ведь температуру на покрытии пола нужно держать постоянной.
Рекомендуется учитывать такие требования:
- утеплить стены здания;
- уложить теплоизоляционный материал в пирог напольного покрытия;
- установить качественные конструкции оконных рам;
- смонтировать напольное покрытие в максимальной близости с нагревателем;
- площадь помещения не должна быть больше 10-15 кв.м, иначе бездополнительного насоса продавить контур не получится;
- трубы для контура теплого пола с естественной циркуляцией лучше выбрать с диаметром 20 мм, чтобы уменьшить в них гидросопротивление.
Мнение эксперта
Сергей Пермяков
Инженер систем отопления
Внимание! Главная ошибка в установке водяной бесколлекторной системы пола – попытка ее применения на больших площадях. Поэтому надо подсчитать продолжительность труб и схему укладки так, чтобы температура в обратной трубе не оказалась слишком низкой. Иначе в котле образуется много конденсата, а это приведет к его поломке
Иначе в котле образуется много конденсата, а это приведет к его поломке.
Жара, холод и неточная регулировка
Вторая проблема — это неточная регулировка температурного режима. Рассказываю. Как мне объясняли, система может нагреть пол до 35 градусов. Это хорошо и она это может. Проверено. Но даже когда полы нагреваются до 27 °C, в квартире уже невозможно находиться. Становится невыносимо жарко и окна у нас постоянно открыты.
Но если на кухне и ванной это ещё терпимо, то в спальне и детской становится тяжело спать. Жарко и душно. Нагреваются кровати и на них просто невозможно укрываться одеялом. Пот льётся рекой, бельё и подушка мокрые. О комфорте речь уже и не идёт.
Многие сейчас скажут — «Иди и убавь вентиль и будет тебе счастье». Но дело в том, что регулировка температуры теплоносителя очень топорная — жара переходит в холод. И трубы уложены довольно глубоко, поэтому отклик долгий. Убавил вентиль — ждёшь сутки, стало холодно. Опять прибавил — снова жара. Крутил его буквально по миллиметру, но комфортной температуры добиться так и не удалось.
Регулировка веток в комнаты также не даёт особого толка. Микроклимат в квартире скачет из жары в холод. Редко когда бывает комфортная температура. Это связано с автоматической системой: на улице холодает — полы начинают шпарить; теплеет — они остывают. Нормальная температура в квартире устанавливается и держится только тогда, когда на улице стоит более и менее стабильная погода.
Материал в тему — Какой теплый пол выбрать: плюсы и минусы инфракрасной, кабельной и водяной систем.
Укладка труб
Подборка правильного шага между витками труб и расчет длины труб позволит грамотно рассчитать количество тепла, распределяемого по помещению. Если удачно рассчитать эти параметры, то экономия средств гарантирована.
Требования для рационального использования конструкции:
- Длина жидкостного контура находится в районе 70-и метров, желательно не больше.
- Чередование холодного и горячего потоков воды приводит к экономичному использованию воды.
- Определение расположения мебели, где пол не нуждается в обогреве. Расчет шага между витками труб и придерживание расстояния при монтаже системы.
- После разогрева труб до максимальной отметки, температура сбавляется на 20 градусов. Этот ход позволяет экономить больше, сохраняя при этом нужную температуру помещения.
- Исключение импровизации и четкое следование инструкции.
Особенности и преимущества смешанной системы отопления
Комбинированной называют такую отопительную систему, которая совмещает высокотемпературные приборы (батареи отопления, конвекторы) в качестве основного источника обогрева и низкотемпературную систему водяного или электрического теплого пола в качестве дополнительного.
Несмотря на достаточно высокую стоимость оборудования, такой тип отопления имеет ряд преимуществ:
- Повышение надежности системы.
- Экономия затрат на обогрев дома.
- Грамотное распределение тепла.
- Высокий КПД отопительного контура.
Для ее реализации в частном доме необходимо продумать схему установки как минимум двух независимых контуров отопления с разными температурными режимами (70/55 градусов – на подаче и обратке для радиаторной системы и 40/30 градусов – для теплого пола), подобрать дополнительные элементы обвязки и комплектующие системы и грамотно установить их.
