Тонкости подключения теплого водяного пола своими руками от газового котла

Оборудование при открытой гравитационной системе

При открытой гравитационной системе вся нагрузка ложится на открытый расширительный бачок.

Он выполняет следующие функции:

• забирает себе избыточное количество теплоносителя;
• компенсирует увеличение давления;
• выводит воздух и горячий пар при закипании теплоносителя.

По объёму бак не должен быть меньше 10 процентов от объёма теплоносителя. Больше — можно. Устанавливают его в верхней точке контура, там, где заканчивается разгонный коллектор. От бака розлив идёт назад, в теплообменник, с уклоном, который обеспечивает вывод воздушных пробок и продвижение теплоносителя самотёком.

Через открытый расширительный бачок обычно заливают холодную воду для компенсации испарения.

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием

Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

1. Подготовленное основание;
2. Стяжка (5 см);
3. Теплоизолятор (5 см);
4. Трубы (2 см);
5. Стяжка (4 см);
6. Напольное покрытие (2 см).

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м2 этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Устройства заполнения основания водяного тёплого пола

Следует оговорить то, что перед монтажом тёплого пола на его основание стелют пароизоляцию и укладывают плитный утеплитель. Заполнение основания тёплого пола выполняют в двух вариантах:

Бетонная стяжка

Как показывает практика, оптимальная толщина стяжки должна быть 50 мм. То есть высота бетона над трубами будет составлять около 30 мм. А это обеспечит хороший обогрев пола. Если толщина стяжки превышает 70 мм, то это увеличит инертность её нагрева (пол будет медленно нагреваться и остывать).

Перед укладкой бетона по периметру основания на стены наклеивают демпферную ленту. Демпферная лента сделана из мягкого полимерного материала толщиной от 6 до 30 мм. Высота ленты должна превышать толщину пола. Подробнее об устройстве стяжки смотрите в этом видео:

Демпферная лента смягчает расширение бетона

После укладки напольного покрытия излишки ленты срезают. Прокладка компенсирует расширение нагретого бетона.

Также при площади помещения более 30 кв. м. стяжку разделяют на несколько зон деформационными швами шириной 10 мм.

В случае непредвиденных нарушений герметичности тёплого пола бетонную стяжку придётся демонтировать. Трудоёмкая операция по разбору пола и восстановлению новой стяжки обойдётся очень дорого.

Сухие полы

Устройство сухих полов – наиболее удобное заполнение водяных тёплых полов. Ликвидация аварийной ситуации с тёплыми полами не вызовет особых затрат.

Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

• Для бокового соединения радиаторов используется удлинитель съема потока. Это кронштейн с установленной трубкой, который вкручивается в нижний или верхний вход. За счет кронштейна забор или выпуск теплоносителя происходит в дальнем углу радиатора и поток проходит всю батарею по диагонали.
• Для нижнего подключения радиаторов чаще всего используется изоляция крайней секции. Для этого на заводе в месте соединения нижнего коллектора последней и предпоследней секций устанавливается заглушка. Она перекрывает прямой то теплоносителя, превращая всю оставшуюся батарею в радиатор с диагональным подключением.

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок, несколько полезных советов:

• не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
• при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
• при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Читайте так же:

На какие нюансы стоит обратить внимание

К основным отличиям можно причислить температурный режим теплоносителя, рабочая температура которого колеблется от 32°С до 39°С. При этом в радиаторных устройствах этот показатель составляет порядка 82°С

Если учитывать основной способ обогрева поверхности теплого пола и способ обустройства, то следует обратить внимание на такие важные нюансы:

1. При использовании керамогранита или плитки в качестве напольного покрытия, понадобится стяжка, слой которой будет достигать 5,5 см. В этом случае шаг между устанавливаемыми трубами должен составлять 10-15 см.
2. Перед укладкой финишного покрытия делается очень тонкий слой стяжки (не более нескольких сантиметров). При этом для ее усиления используется армированная сетка, монтаж которой производится поверх труб.
3. Снижает тепловую отдачу под ламинатом используемый слой утеплителя, поэтому использование, в этом случае, не рекомендуется.
4. Фитинги используются для подключения и закрепления контуров пола к коллекторам, в независимости от выбранного способа и схемы монтажа устройства.

Немного предыстории

Сама идея утепления пола, равно как и стен, путем прокладки внутри них трубопроводов с горячей водой отнюдь не нова. Еще в советские времена создавались и реализовывались экспериментальные проекты панельных домов, внутри плит перекрытий и стен которых циркулировала горячая вода, обеспечивая тем самым отопление квартиры без радиаторов. Считалось, что отсутствие батарей экономит полезное пространство комнат и не портит их эстетическую привлекательность.

Подключение теплого пола к системе отопления

Вполне естественно, что такие строения не прошли испытания временем, ввиду практически нулевой ремонтопригодности систем отопления и крайне низкой экономической целесообразности. Действительно, большая часть тепла расходовалась не на отопление внутренних помещений, а шла на нагревание элементов конструкций зданий и окружающей атмосферы.

Каналы же, выполненные из железа, корродировали весьма быстро, вследствие постоянного контакта с водой, находящейся под давлением и имеющей высокую температуру.

Описанию систем подогрева пола, совмещенных с отопительными коммуникациями, а также рассмотрению нюансов устройства теплых полов посвящена данная публикация.

Где можно делать комбинированные системы?

Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.

Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.

В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.

Где можно делать комбинированные системы?

Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.

4 Проверенные схемы подключения водяного теплого пола

В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.

Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством.

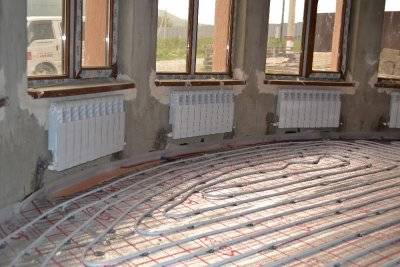

Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Монтаж и подключение котла своими руками

Твердотопливный котел длительного горения иногда монтируют своими руками, для этого стоит придерживаться определенного порядка:

1. Выполняют подготовку. Проверяются чертежи и схемы. Выбирают будущее помещение, заливают бетонную площадку, на которую монтируется оборудование.
2. Устанавливают коммуникации.
3. Выполняют обвязку. Наиболее трудоемкая стадия работ. Выполняется подключение всех коммуникаций. В случае, если модель двухконтурная – подключается обратка на обогрев воды. Далее проводится завязка для дополнительного оборудования, к примеру – буферная емкость. При необходимости устанавливается регулятор тяги.
4. Монтируют кирпичный дымоход или иной отводящий элемент сгорания.
5. Проверяют дымосос и дымоход.
6. Выполняют завершающие подготовительные работы.
7. Производят запуск системы.

Вот и все, твердотопливный котел длительного горения «Палыч» (или любой другой) своими руками установлен и готов к работе. Первый запуск выполняют на улице. Также перед ним проводят испытания давлением. Включают подачу воды, предварительно открыв все заглушки и клапаны, поднимают давление системы до 1,3 Атм. Проверяют котел на наличие течи

Особое внимание обращают на стыки и сварочные соединения

Как сделать теплоаккумулятор своими руками

Теплоаккумулятор своими руками для твердотопливного котла – энергоэффективная и несложная конструкция, представляющая емкость в середине которой находится теплоноситель, получающий и накапливающий энергию. После того, как котел закончил выполнять свой рабочий цикл, обогрев помещения производят путем поглощения собранной ранее энергии. Благодаря этому теплоаккумулятор в разы увеличивает ее КПД и ощутимо экономит ресурсы.

Отопление от твердотопливного котла ( установленного своими руками) с теплоаккумулятором состоит из множества спиральных трубочек, которые расположены по всему периметру емкости. Такое их расположение объясняется максимально быстрым использованием тепла. Каждый из расположенных в емкости спиральных контуров отвечает за одно действие. К примеру, первый принимает вырабатываемую тепловую энергию, второй обогревает площадь комнаты (здания), третий греет воду для бытовых целей.

Преимущества использования теплоаккумулятора:

1. Накопление и концентрация тепловой энергии.
2. Возможность объединения двух и более тепловых источников.
3. Увеличение производительности.
4. Доступность подогрева воды.
5. Регулировка температурного режима.

 Котел твердотопливный с водяным контуром, установленный своими руками, позволяет сэкономить, когда он оснащен теплоаккумулятором.

Для самостоятельного изготовления теплоаккумулятора для котла понадобится большая емкость. Изготовить ее собственноручно практически невозможно. Идеальный вариант – выполненный из нержавейки бак или любая емкость с крышкой. Толщина используемой стали 4-9 мм. Предпочтительная форма – цилиндр или сфера, в крайнем случае – куб.

Подходящий вариант – бочка. Для дачи или загородной виллы минимальный объём бочки для твердотопливного котла начинается от 1 тонны. На больших тарах, перед их использованием наваривают ребра жесткости, которые значительно ее укрепят.

Получив необходимую емкость, продумывают ее месторасположение, так как в дальнейшем она будет значительно тяжелей. Далее будут необходимы схемы и чертежи.

Рассмотрим пошаговое изготовление теплоаккумулятора для твердотопливного котла. Порядок его изготовления:

1. В размер крышки приваривается фланец. В дальнейшем он будет использоваться для болтовых соединений. Для уплотнения крышки устанавливают ребра жесткости.
2. Находящаяся внутри поверхность подвергается обработке ортофосфорной кислотой (раствором), грунтуется от 4 до 6 раз и покрывается двумя-тремя слоями высокотемпературной краски.
3. Проводятся сварочные работы. Внутрь бочки ввариваются змеевики.
4. По возможности производится порошковая окраска вместе со змеевиком. Она позволяет получить качественно покрытие, что повышает антикоррозионные свойства.
5. Основной бак и змеевик проверяется на герметичность.
6. Проводится шлифовка и покраска наружной стороны бочки. Предпочтительная краска – серебряная.
7. Утепляется слоем алюминиевой фольги и толстым шаром мин. ваты.

Требования безопасности:

Учитывая то, что аккумулятор тепла для твердотопливного котла постоянно нагревается, должны соблюдаться правила пожарной безопасности

То, что быстро и легко загорается, отодвигают на безопасном расстоянии.
Система закрытого типа будет иметь довольно большое давление теплоносителя, соответственно следует уделить особое внимание сварочным швам, стыкам, соединениям. Также на крышке необходимо установить термоустойчивые прокладки из резины, которые выдерживают рабочую температуру теплоносителя.
В случае использования для дополнительного нагрева ТЭНов необходимо соблюдать правила электробезопасности: бак в обязательном порядке, должен  иметь «землю», то есть – заземление, а контакты – заизолированы.. Их использование выгодно при:

Их использование выгодно при:

1. Потребности в снабжение горячей водой крупных объектов (общественные бани, больницы, садики, школы).
2. Использовании топливных материалов.
3. Применении тепловых компрессоров (делает их работу более сбалансированной).

Как видим, монтаж твердотопливного котла своими руками довольно простая и примитивная вещь, но в то же время он имеет ряд особенностей. Элемент устанавливают как в квартире, так и в частном доме. Затраты на монтаж минимальны, экономия максимальная. Ассортимент – разнообразный, каждый найдет то, что подходит именно ему. Также, следует отметить, что можно изготовить твердотопливный котел своими руками для гаража. Если не уверены в собственных силах – вызовете мастера, он выполнит всю необходимую работу качественно и в срок.

Процедура подключения теплого пола от радиатора

Для врезки нам понадобится только две детали: радиаторный кран, который будет установлен на подачу (он перекрывает ток жидкости в контуре теплого пола), и регулятор температуры РТЛ. Клапан должен быть оснащен термоголовкой, которая реагирует на температуру теплоносителя, а не воздуха в помещении. Выполняем работу в следующей последовательности.

На фото показаны две точки врезки в систему. Сверху проходит труба подачи – в нее врезан серый тройник, а снизу – труба обратки. Тут помимо тройника использованы небольшие отрезки полипропиленовых труб и три угловых тройника на 90 градусов. Оба вывода обращены вверх для удобства подключения. На обратном выходе еще не установлена головка под клапан РТЛ, поэтому начнем работу с ее установки.

При помощи любого уровня отмечаем вертикальную линию, чтобы получить точку крепления. Прикручиваем сюда клипсу-фиксатор для полипропиленовой армированной трубы. Крепится она на дюбель-шурупы или саморезы в зависимости от материала стен.

Впаиваем вывод и сразу фиксируем его в клипсе.

Теперь у нас установлены оба резьбовых вывода под краны. Монтируем их согласно инструкции

В работе обязательно пригодится разводной ключ и уплотнительный материал для резьбовых соединений – сантехнический лен или лента фум. Обязательно обратите внимание на маркировку крана на его корпусе. Стрелочкой будет указано правильное направление движения теплоносителя

Ошибка приведет к некорректной работе системы.

К выводам труб от теплого пола подсоединяются головки – с внутренней резьбой для обратки, и внешней – для подачи. В итоге выводы должны получиться на одном уровне с кранами от труб отопления.

Соединять все выводы мы будем гофрированной стальной трубкой. Это очень надежное решение.

В завершение на кран подачи устанавливаем термоголовку. Существует их очень много разновидностей, главное не ошибиться с типом – об этом мы уже писали.

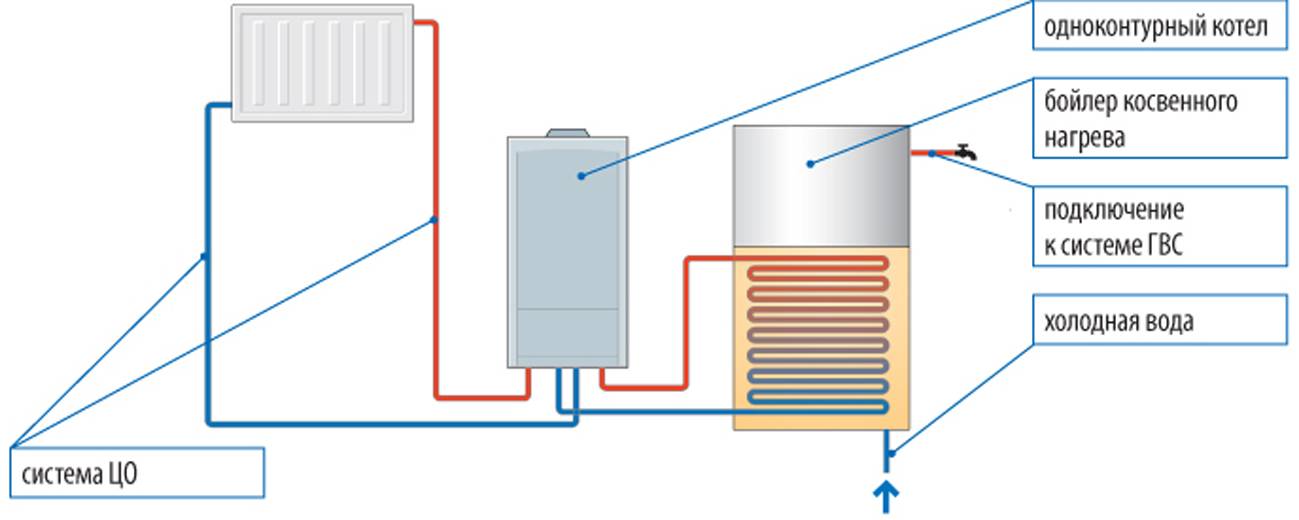

Установка и подключение своими руками газового котла и насоса для теплого пола

Стандартный котел, работающий от газа и служащий для подачи горячей воды и отопления помещений, имеет 5 расположенных последовательно слева направо выводов:

1. Выход горячей воды в отопительную систему.
2. Выход горячей воды в систему водоснабжения.
3. Подача газа.
4. Вход холодной воды для нагрева и подачи.
5. Вход холодной воды от отопления (обратка).

Соединения всех труб с нагревательным элементом разъемные, устанавливаются при помощи муфт и гаек.

Система отопления контролируется отдельно от водоснабжения, что дает возможность независимого подключения.

В котел от коллектора теплого водяного пола должно подходить две трубки. По одной будет проходить подача остывшей воды, по другой – горячей в систему отопления.

Насос входит в большинство современных котлов. В случае его отсутствия необходима установка его последовательно с коллектором и нагревателем.

Рекомендуется поместить насос между возвратной системой коллектора и входом трубы в котел. Возможна установка отдельных насосов на каждый контур.

Двухтрубная с горизонтальной схемой

Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.

Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.

Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.

Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.

Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.

Однотрубная схема с ленинградкой

Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.

Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.

Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.

Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.

Ленинградская разводка в одну трубу работает в маленьких помещениях.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

• циркуляционный насос;
• перепускной клапан;
• воздухоотводчик;
• фильтр;
• смеситель;
• запорные краны.

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

• точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
• между обратной и подготовленной — смешанной водой постоянный байпас;
• внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
• собственная защита от перегрева;
• встроенные сетчатые фильтры;
• крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Второй этап: подключение к отопительному водяному контуру

Чтобы выяснить, как подсоединить газовый котел к отоплению, следует разобраться, где у него находятся патрубки, от которых идёт выход к отопительному контуру. Почти все модели устроены идентично. В нижней части агрегата (обычно, в центре), есть патрубок для газопровода, а справа и слева от него – патрубки для подсоединения к водопроводной сети. Ближе к торцовой части имеются выходы для подсоединения водяного контура: обратки и подачи теплоносителя к радиаторам.

Производители газовых котлов предупреждают об опасности попадания мелкого сора в систему. Это может произойти в случае, когда вода в системе окажется загрязнённой. Если это допустить, газовый агрегат может выйти рабочего состояния. Есть простой выход: установить на патрубке обратного водопровода фильтр грубой очистки. Он позволит существенно увеличить «жизнь» котла и повысит его производительность. Когда фильтр грубой очистки уже смонтирован перед водомером, то ставить его перед газовым котлом не нужно.

Поэтому перед тем, как подключить двухконтурный газовый котел к отоплению, нужно заблаговременно приобрести необходимые фильтры.

При монтаже котла предусматривают обязательную установку отсекающих вентилей. Водопроводную арматуру ставят на трубы подачи воды в систему и на обратки. Без этих устройств выполнять ремонтные работы будет очень сложно. Если не предусмотреть отсекающие краны, то при устранении неисправности в системе, оставшийся в трубах воздух заблокирует циркуляцию теплоносителя. Как следствие — некачественный прогрев радиаторов и выход их строя. То есть экономить на вентилях не целесообразно.
