Нюансы сооружения системы стропил
Как соорудить стропильную систему двускатной крыши собственноручно? Если вы остановились на висящих стропилах – вначале должна происходить сборка ферм на земле, а потом их монтаж над перекрытиями.
Не забудьте про необходимые расчёты размера стропильных ног и угла их соединения. Соединять стропила можно одним из следующих методов:
- внахлёст;
- встык;
- «в лапу».
А в качестве фиксаторов допускается применять железные накладки или болтовые крепления.
А вот последовательность действий при установке наслонных стропил:
- на самый верх центральной несущей вертикальной конструкции уложить слой изоляции;
- на него установить лежень;
- на лежень монтировать вертикальные стойки;
- поверх стоек прибить прогоны;
- укрепить конструкцию при помощи временных распорок;
- монтировать стропильные ноги;
- провести обработку всех элементов антипиренами.

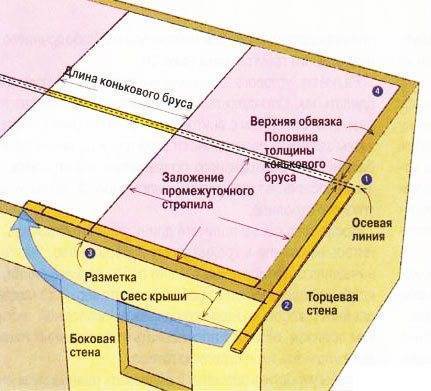

Разметка установки стропил
Разметка мест крепления к срубу стропильной доски начинается с фронтонов. Для этого стропила устанавливаются вплотную к фронтонам. Перед этим в доске вырубается, так называемый, «зуб» опорный. А в верхнем венце сруба изготавливается точных размеров специальный паз-углубление. Стоит отметить одну важную деталь. Без «зуба» и паза крепить стропила категорически запрещено. В своем верхнем положении торцовка стропильных досок должна происходить на 5 сантиметров ниже, чем высота фронтона. Это необходимый запас для утеплителя.
Параметры распределения нагрузки стропильной системы крыши на дом.
Если в конструкции сруба предусмотрены брус коньковый или бревно, то для разметки установки, стропильные доски временно крепятся к ним при помощи гвоздей. После того, как осуществлена установка стропилин, раскосов, обрешеточного материала, гвозди или саморезы удаляются. Это делается для того, чтобы в случае усадки дома, стропила не зависли, что также полезно и срубу.
Обычно шаг расположения стропильных досок равняется 60 сантиметрам, но может быть и больше. Все зависит от разработанного проекта и зон его эксплуатации. Они устанавливаются с обеих сторон фронта, образуя форму идеального шатра. Стропила в примыкании к фронтонам должны иметь зазор не меньше пяти сантиметров, который заполняется утеплителем.
Выбор материала для стропил

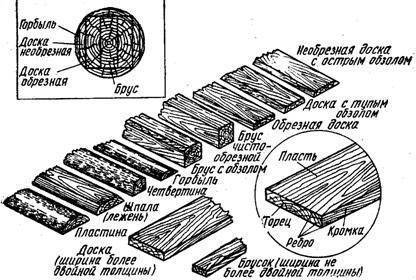

Виды пиломатериалов.
Для стропил используют лучший пиломатериал. Он должен быть с минимальным количеством сучков, сколов, трещин
Важно, чтобы стропила были идеально прямыми. Если по проекту требуются строганные стропила, то это необходимо сделать
Брус в обязательном порядке пропитывают специальными составами против огня. Если требуется удлинить или установить стропильную доску, то это делают только встык диагонально с накладкой фанерной шины, толщиной не меньше 20 миллиметров. А также шпильками с утопленными шайбами требуемого диаметра. Все делается заподлицо. Это инструкция для видимой части стропильной доски, опирающейся на сруб.
Для невидимой части стыки укрепляются обрезком от стропила длиной метр и более и крепят гвоздями 15 см при шаге расположения 10 см. Бывает, что брус имеет кривизну, но его можно установить. В этом случает, в систему он монтируется выпуклой стороной вверх. Для сруба это не имеет никакого значения.

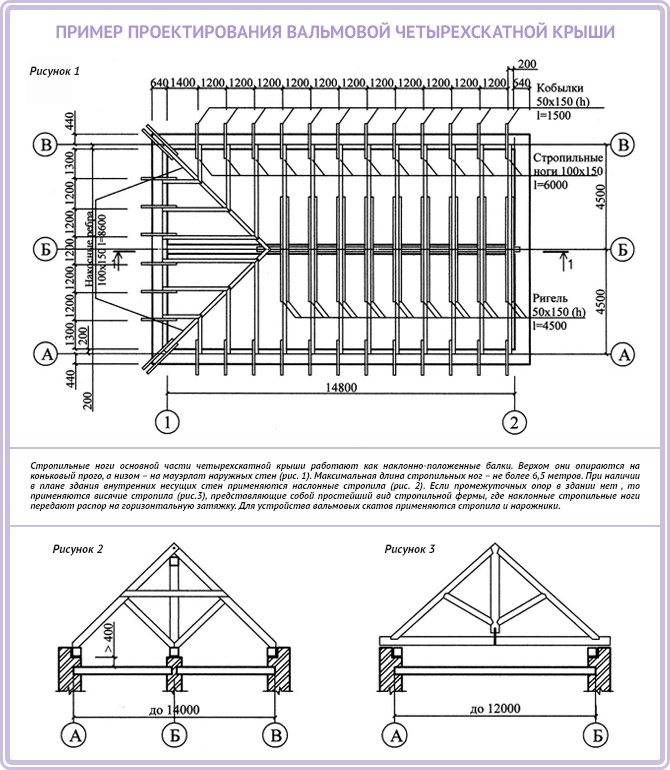

Составление чертежей
Сооружать крышу нужно только при наличии предварительно подготовленных чертежей с указанием размеров и расположения каждого элемента конструкции. Четырехскатная крыша для беседки, чертежи которой правильно разработаны, прослужит не одно десятилетие без ремонта и реконструкции.

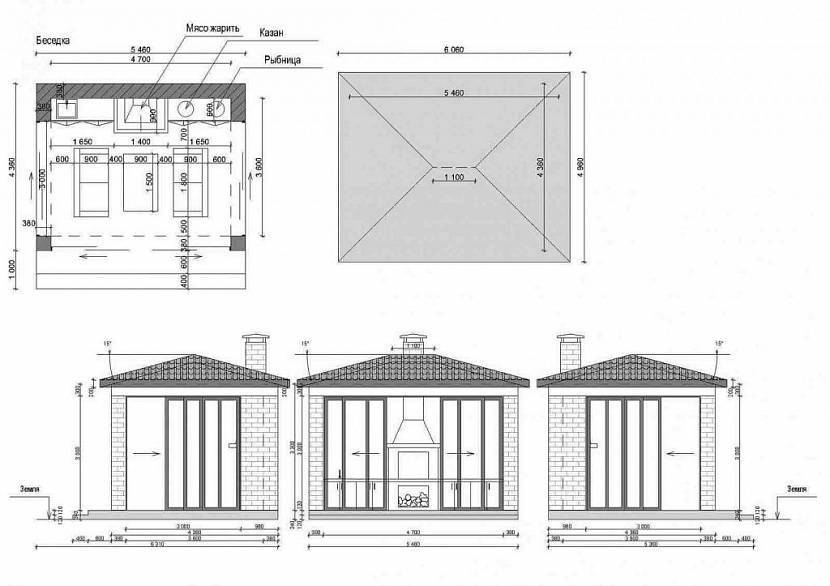

Чертеж беседки с вальмовой кровлейИсточник pinterest.com
Проектирование осуществляется с учетом многих факторов:
- вес стропильной системы;
- вес кровельных и изоляционных материалов;
- нагрузку осадков;
- вес оборудования, которое будет установлено на крыше.
Прочность конструкции рассчитывается с некоторым запасом. Крыша должна выдержать дополнительные нагрузки, например, вес человека, который поднимется на нее для осмотра или очистки.
После окончания расчетов прочности определяется наклон скатов. На этом этапе принимаются во внимания климатические особенности региона и задуманный дизайн будущей беседки. В регионах с сильными ветрами не рекомендуется делать высокую кровлю. Дело в том, что чем выше конструкция, тем больше показатели ее парусности. Ветрам лучше противостоят пологие скаты, покрытые поликарбонатным или битумным материалом.
Чертеж беседки с пологими скатамиИсточник centermira.ru
Если для местности, в которой расположен участок характерно выпадение большого количества осадков, беседку лучше строить с высокой крышей. Подойдет наклон 50-60 градусов. В качестве покрытия в этом случае лучше выбрать металлочерепицу.
При проектировании крыши необходимо помнить о том, что для каждого отдельного кровельного материала существуют свои ограничения по наклону скатов. Кроме того, для разных покрытий есть свои рекомендации относительно шага стропильных ног.
Установка мауэрлата
Базовым элементом, с которого начинается обустройство двухскатной крыши, является мауэрлат (впрочем, иногда первым делом устанавливаются балки перекрытия). На балки мауэрлата опирается вся стропильная система, которая удерживает на себе всю остальную конструкцию. Правильно рассчитанный и установленный мауэрлат способен равномерно распределять всю приходящуюся на крышу нагрузку и передавать ее несущим элементам постройки.
В качестве материала для изготовления мауэрлата чаще всего используются брусы 150х150 мм. При обустройстве двухскатной крыши эти брусы устанавливаются на две стены, расположенные параллельно. Исключением является наслонная стропильная система с коньковым прогоном – в этом случае на среднюю несущую опору укладывается дополнительный брус.
При постройке домов из дерева мауэрлат не устанавливается совсем – его задача состоит в распределении нагрузок на кирпичных, бетонных и каменных конструкциях. В небольших зданиях брусы нередко крепятся к стенам обычной проволокой, намертво встроенной в кладку.
Для монтажа балок мауэрлата в верхних участках стен устанавливается опалубка и фиксируются прутья арматуры. К арматуре на расстоянии не более 1 метра крепятся шпильки или анкерные болты. Опалубка в дальнейшем заполняется бетонным раствором.
Подбирать длину шпильки нужно индивидуально, отталкиваясь от следующих показателей:
- Толщина брусов;
- Толщина верхней балки;
- Общая толщина гидроизоляционного слоя.
Установленные шпильки должны возвышаться над мауэрлатом хотя бы на 3 см, чтобы брус можно было зафиксировать гайками. Перед установкой монолитной балки нужно заранее отметить точки крепления мауэрлата. В самих брусах (которые в случае с металлическим стропильным каркасом могут выполняться из металлопрофиля) необходимо заблаговременно высверлить отверстия для креплений.
Для висячих стропильных систем мауэрлат и вовсе не требуется – опорой для стропил в данном случае является балка перекрытия, уложенная перпендикулярно стенам. Эта же балка будет выполнять функции затяжки и придаст конструкции необходимую степень жесткости. Монтаж двухскатной крыши по такой схеме обычно предполагает обустройство небольшого пролета из деревянных элементов. Балки опор нежелательно укладывать на стены, выполненные из штучных материалов – при воздействии нагрузок такая конструкция подвергается деформации.
Двускатная крыша в самостоятельном исполнении: основы
Кровля с двумя скатами имеет треугольные фронтоны. Фронтоны – это торцевые части конструкции, которые образуют скаты.
Фронтоны – это торцы, которые образуют скаты крыши
Двускатная крыша состоит:
- из стропильной системы;
- мауэрлата;
- ригеля;
- подкосов;
- стоек;
- стяжек;
- обрешеток;
- упорных брусков и накладок.
Почему стоит выбрать именно такой тип кровли:
- есть различные варианты конструкции;
- просто рассчитать и установить;
- вода стекает естественным образом;
- протечки маловероятны, так как система целостная;
- экономия средств и материалов;
- есть возможность обустроить мансарду или чердак;
- легко поддается ремонту;
- прочная, устойчивая к износу.
О плюсах конструкции – в видеоролике:
Watch this video on YouTube

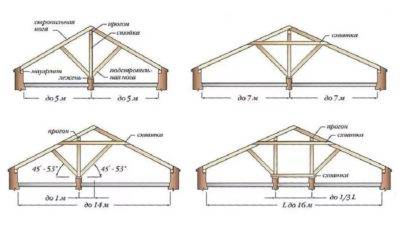

Типы систем:
- Симметричная. Самая популярная, потому что простая и надежная. Симметрия помогает равномерно распределить нагрузку по всей поверхности на стены несущего характера. Выбирают любой материал (дерево, металл), вне зависимости от утеплителя. Есть запас по нагрузке. Стропила не прогибаются с течением времени. Из недостатков – нельзя обустроить жилой чердак или мансарду. Углы острые, из-за них возникают неудобства.
- Ассиметричная. Один из углов – более 45 градусов. В таком случае можно обустроить полноценную комнату под кровлей. Но нагрузка на стены распределяется по-разному, поэтому необходим точный расчет.

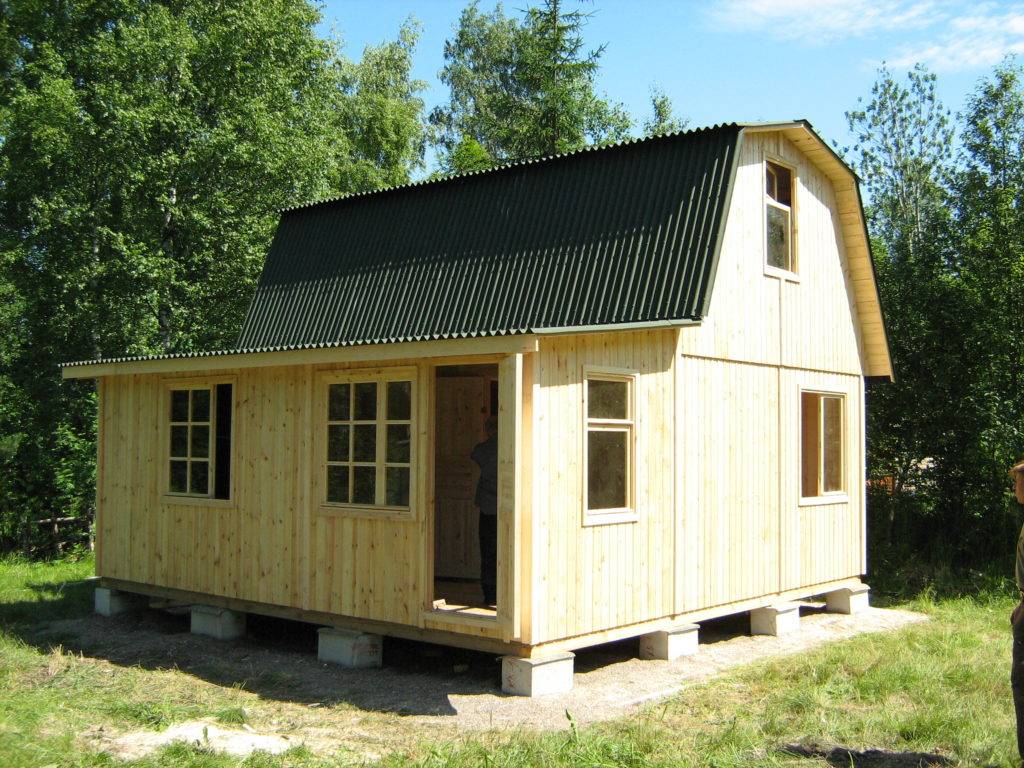

- Ломаная. Предусматривает обустройство полноценной комнаты или чердака под ней. Осуществить расчеты очень сложно. Без помощи профессионалов сделать это практически невозможно.
Построить ломаную крышу без помощи профессионалов практически невозможно
Наклонная крыша
Она в основном применяется в жилых домах, но часто встречается и на сопутствующих строениях. Так же может быть составляющим элементом в покрытии со сложной структурой.
Схема обязки односкатной крыши
Строительство наклонной крыши подразумевает следующий порядок действий:
- На несущие стены строения по внутреннему срезу укладывается мауэрлат, представляющий собой брус 100*100 или 150*150мм. Он располагается параллельно коньку. Между мауэрлатом и стеной необходимо проложить гидроизоляцию из рубероида или подобного материала. После этого брус прикручивается к несущей поверхности анкерными болтами. Не лишним будет усилить крепление и боковыми пластинами с внутренней стороны стен.
- Если в здании имеется внутренняя несущая стена, то на нее укладывается лежень. Он кладется параллельно мауэрлату, имеет тот же размер и прикручивается своими руками аналогичным образом. Предназначен для установки коньковых стоек, которые крепятся к нему вертикально с помощью скоб или металлических уголков.
- Расстояние между стойками обычно составляет 1,5-2м. Их высота выравнивается по горизонтальному уровню, и затем сверху укладывается коньковая балка, которая крепится металлическими пластинами, а потом прибивается гвоздями 150-200мм. Если длина конька больше стандартного размера бруса, то стык кусков балок делается на одной из стоек. Их концы необходимо также закрепить между собой. Чтобы стойки конька оставались неподвижными, их фиксируют временными укосами в двух плоскостях.
- Перед установкой вертикальных стоек на мауэрлат и лежень перпендикулярно им укладывается перекрытие, представляющее собой либо брус 100*150мм, либо обрезную доску 50*150мм. Расстояние между балками обычно делается 0,6-1м, такое же расстояние оставляют между стропилами. Балки необходимо выпустить по краям на такую длину, какой впоследствии будет ширина подшивной планки. Крепятся балки своими руками к мауэрлату при помощи металлических уголков и скоб, причем острые края скоб должны быть развернуты по отношению друг к другу на угол 90°, т.е. один острый конец вбивается в стропильную ногу, а второй, вывернутый – в мауэрлат. После закрепления желательно постелить черновой пол из любых необрезных досок или щитов. Это очень облегчит передвижение по конструкции, и, следовательно, уменьшит время исполнения работ. Кроме того, работы будут более безопасными, и это вполне осуществимо сделать своими руками.
Затем начинают монтаж стропил. Их можно изготовить своими руками из обрезной доски 50*100мм, равной длины (если ширина скатов одинакова). Потом стропила прикладываются к коньку, и на них отмечаются места запилов. Глубина запилов не должна превышать 1/3 ширины стропила. В области конька доски скрепляются между собой гвоздями и стягиваются при помощи шпильки и гаек. Это придаст необходимую прочность конструкции. По краям, к перекрытию, стропила крепятся шпилькой.
- После установки стропил конструкцию необходимо усилить подкосами. Они представляют собой стоящие под перекрытием упоры, нижний конец которых на балках, а верхний – на стропилах. Подкос придает двухскатной конструкции жесткость фермы и равномерно перераспределяет предполагаемую снеговую нагрузку. Закрепляется так же, своими руками, при помощи металлических пластин.

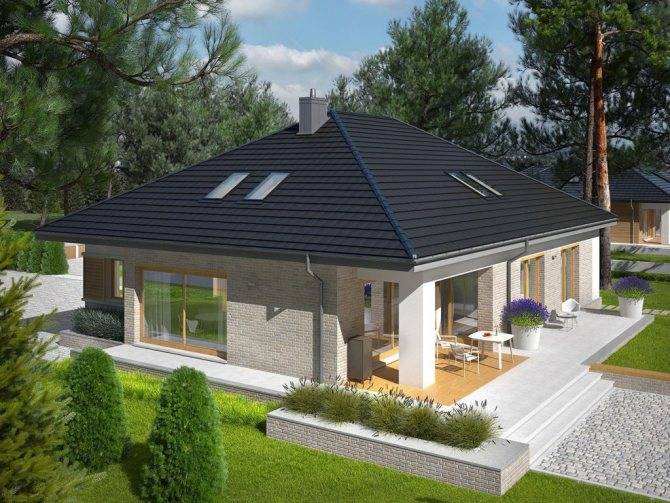

Плюсы и минусы вальмовых крыш
Несмотря на сложность возведения такие конструкции очень распространены как в Европе, так и России. Их отличают преимущества перед другими видами крыш:
- высокая прочность и жесткость;
- устойчивость к ветровым нагрузкам за счет обтекаемой формы;
- вес от кровли передается равномерно на все стены;
- не нужно строить фронтоны, их функцию выполняют вальмы;
- совместимость с различными кровельными материалами;
- возможность использовать в разных архитектурных стилях.
К недостаткам относятся:
- технически сложное строительство;
- большой расход кровельных материалов;
- приземистость, которую придают скошенные скаты;
- малый объем чердачного пространства по сравнению с двускатной кровлей таких же размеров.
Вальмовые конструкции могут комбинироваться с двускатными, шатровыми или коническими. Разнообразные эркеры, башенки, выступающие мансардные окна и другие архитектурных элементы выглядят это интересно, одновременно устраняют приземистость строения.
Монтаж кровли деревянных домов из других материалов
Существует два основных способа укладки шифера. Монтаж листов производится снизу вверх. В первом случае укладка кровельного материала выполняется со смещением листов в каждом следующем ряду на одну волну. Второй способ укладки считается более сложным, так как предполагает срезание углов листов, укладываемых выше. Укладка выполняется справа налево.
Для того чтобы кровля была надежной, долговечной и одновременно красивой, при ее устройстве можно использовать листовой металлический материал.
Современный рынок строительных материалов предлагает широкий ассортимент всевозможных металлических листов для этой цели — медные, стальные, алюминиевые, из сплава цинка и титана. Установка кровельного материала отличается простотой и удобством, сами листы достаточно легкие и прочные по сравнению со штучным материалом.
Для устройства водоотвода понадобятся водоотводящие трубы, водосточные желобы и ливневая воронка. Их либо заказывают, либо изготавливают собственными руками, предварительно выяснив характерные особенности водоотливной системы, разработанной в проекте.

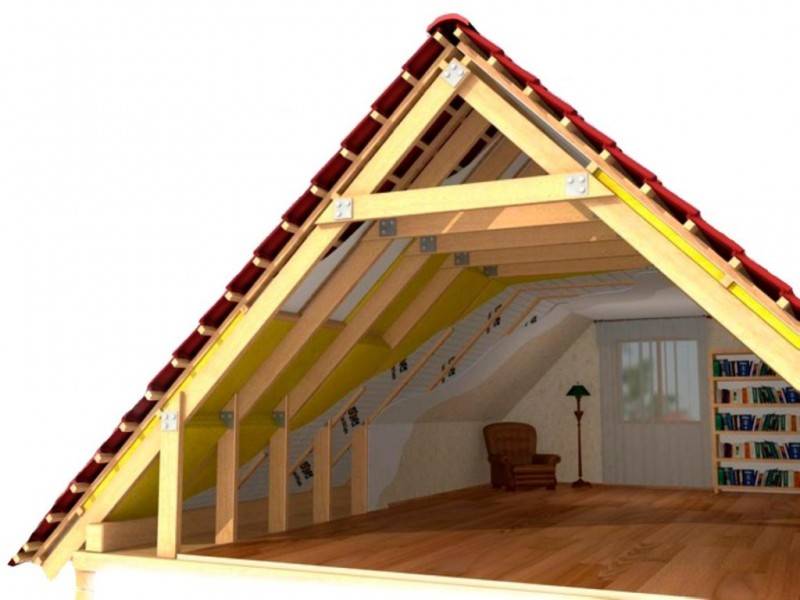

Устройство стропильной системы двухскатной крыши
Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.
Разберем каждый из элементов, показанных на схеме, отдельно:
- Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
- Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
- Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
- Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
- Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
- Лежень — дополнительный элемент, на который опирается стойка;
- Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.
Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.
Монтаж
Вальмовую кровлю можно монтировать на беседку из любого материала. В случае с беседкой из дерева перед началом кровельных работ следует сделать усиление обвязки всей конструкции с применением балки-затяжки. После этого можно приступать к сооружению стропильной системы.

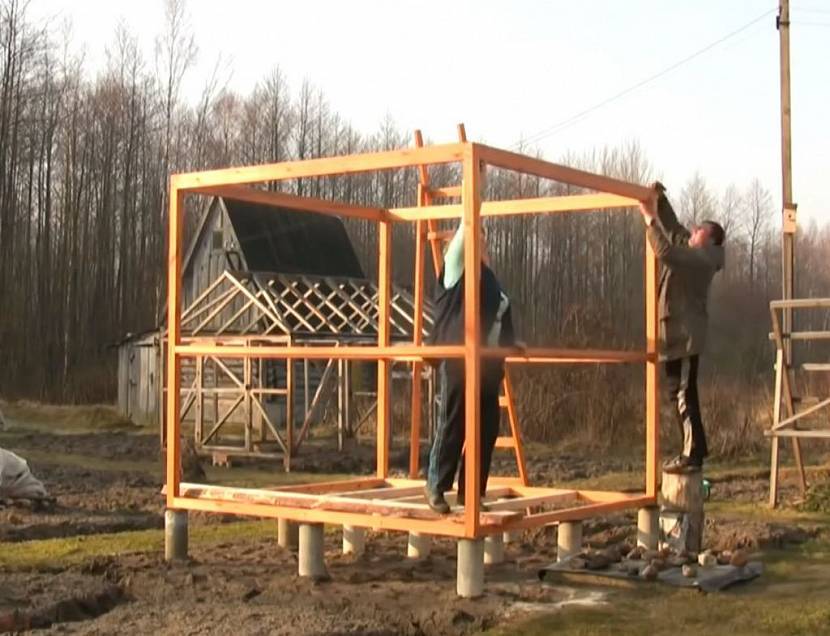

Верхняя обвязка деревянной беседкиИсточник kak-sdelat-kryshu.ru
От центра затяжки в обе стороны отступают одинаковое расстояние и ставят 2 стойки. Стойки вертикально фиксируются в вертикальном положении подкосами, которые устанавливаются временно. Верхние части стоек соединяют коньковым прогоном.
После этого закрепляют рядовые стропильные ноги. Количество стропил для беседки зависит от запланированного в чертежах шага и размера крыши. На следующем этапе крепятся стропила диагональные.
Далее при помощи пропилов делают так, чтобы стропила стали продолжением конька. После этого ноги прибивают к коньку.
Следующий шаг – установка нарожников. Они крепятся одной стороной к верхней обвязке стен, а второй к диагональным стропилам.
На стропила укладывается гидроизоляционная пленка. Листы пленки кладут в нахлест и крепят степлером. Внизу изоляционный материал прижимается рейками.
Видео описание
Монтаж вальмовой крыши беседки:

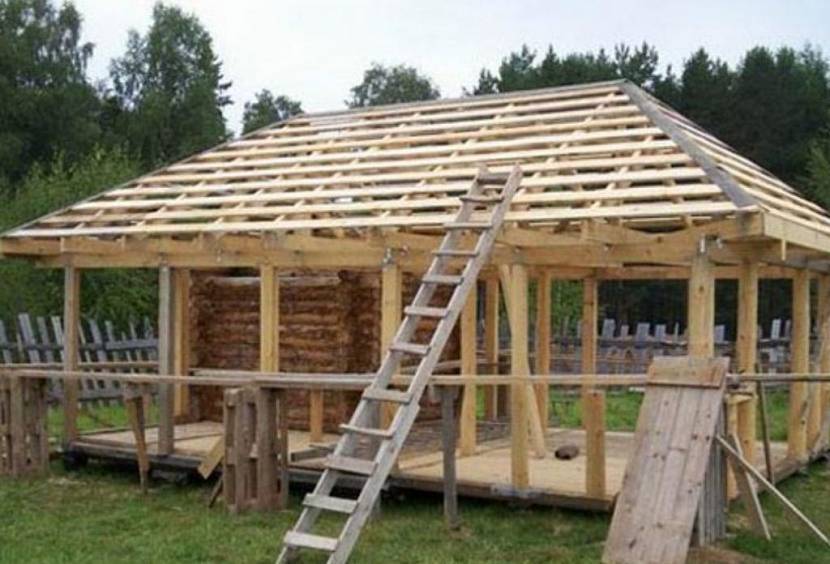

Обрешетка крыши под кровельное покрытиеИсточник morfest.ru
Варианты беседок с четырехскатной кровлей
Дачная беседка может быть полностью закрытой, остекленной, открытой, в классическом или современном стиле, совмещенной с летней кухней или бильярдной и т. д.
Видео описание
Беседка-летняя кухня:
Беседка 3 на 4 из дерева
Беседку данного типа можно приобрести в готовом виде или построить из заранее подготовленных деталей на участке. Она довольно удобна для обустройства небольшой зоны отдыха. На этом примере видно, что четырехскатная крыша для беседки 3х4 идеальна по форме и дизайну.

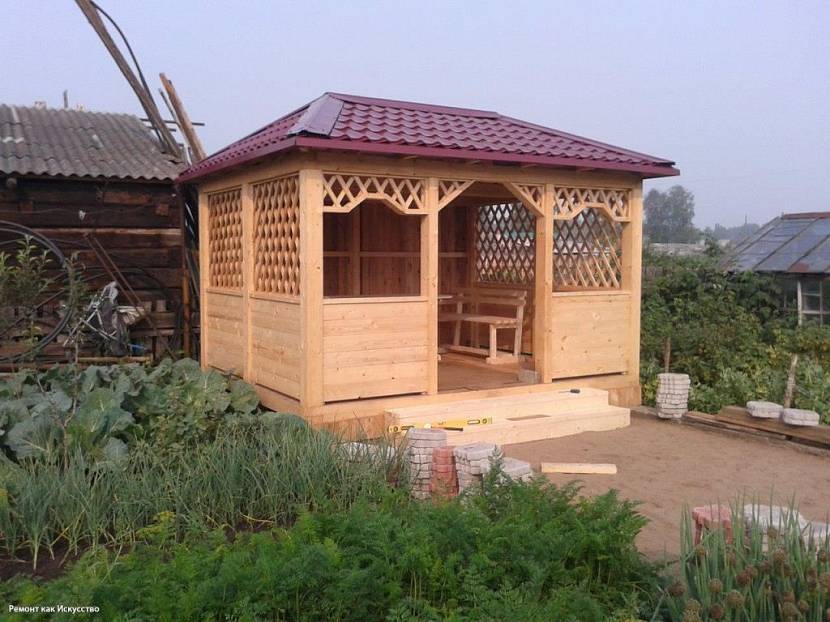

Деревянная беседка для дачиИсточник www.naves.md

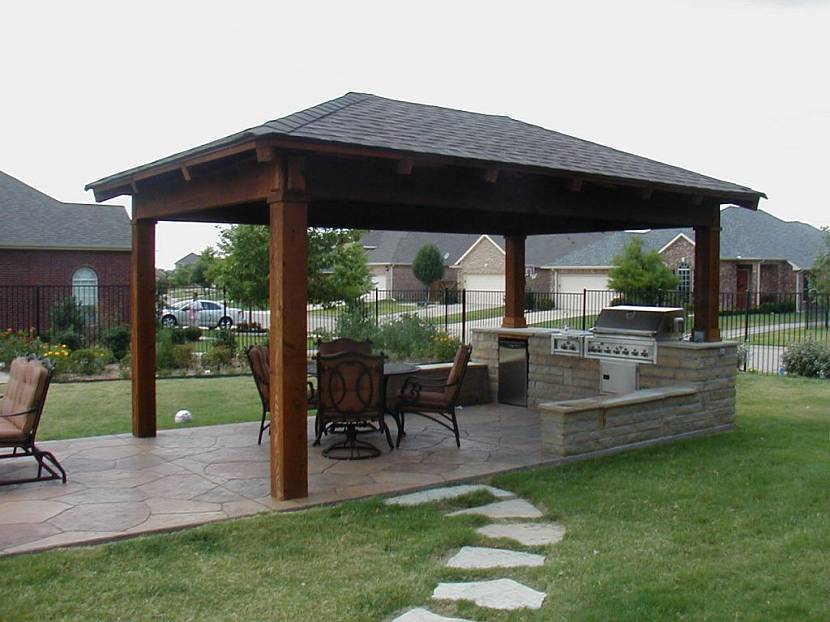

Беседка-терраса с летней кухней
Представленный ниже вариант беседки демонстрирует возможность использования полностью открытых конструкций, состоящих из опор и навеса. Чтобы скрыть площадку от посторонних глаз и защитить расположенную в ней технику и мебель от дождей, можно использовать занавеси из влагостойкой ткани.

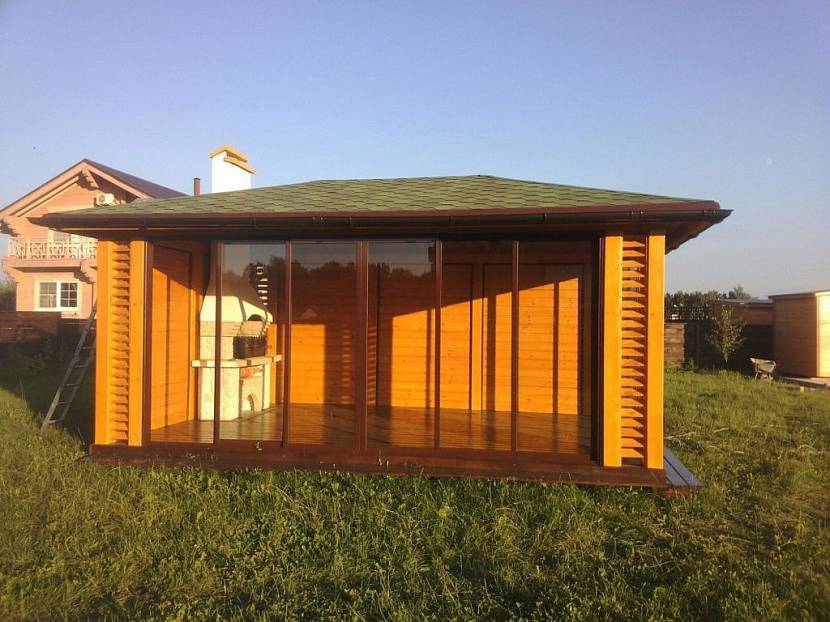

Беседка с летней кухнейИсточник pinterest.com
Беседка 3 на 3
Ажурная компактная беседка, которая подойдет для небольшого участка. Она занимает немного места, при этом очень эстетично выглядит. Вальмовая крыша надежно защищает беседку от дождя, ветров и солнечных лучей. Крыша для беседки 3х3 может быть двухскатной или шатровой, вальмовая конструкция делает ее крепче и долговечнее.

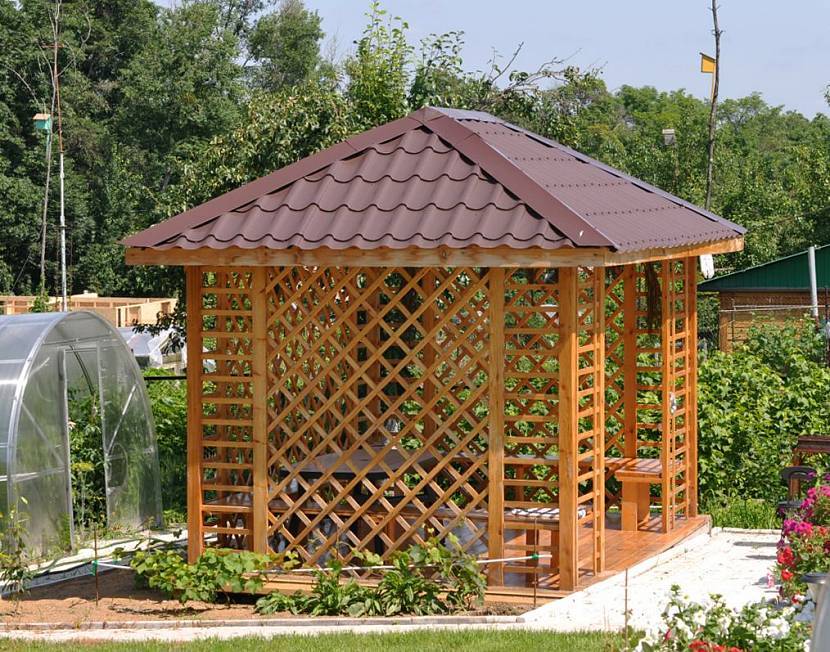

Ажурная беседка для дачиИсточник lineyka.net
Беседка из камня и дерева
Вариант основательной стильной беседки, которая не была бы такой солидной и презентабельной с простой двускатной или плоской кровлей
При создании подобной летней постройки следует особое внимание уделить прочности деревянных опор, так как на них будет установлена достаточно увесистая крыша

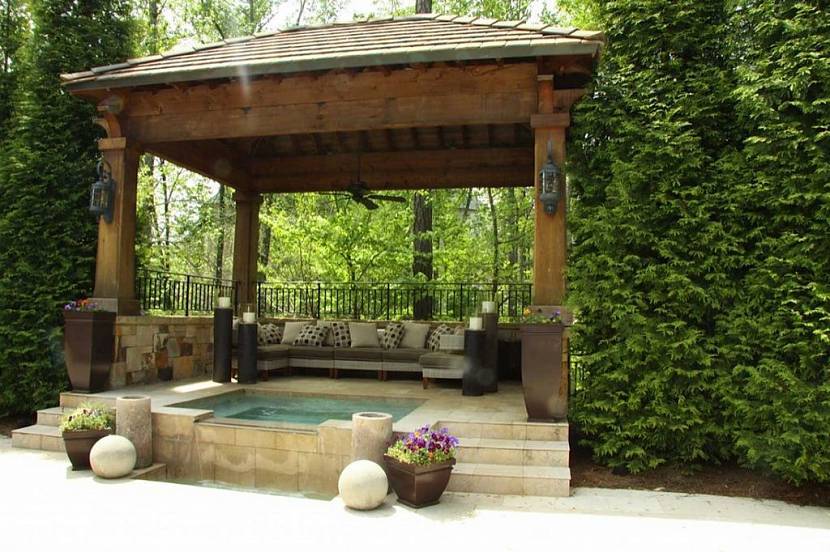

Беседка в ландшафтном дизайнеИсточник doma-mechty.com
Зимняя беседка
Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.
Зимняя беседка
Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.
Зимняя беседка для загородного участкаИсточник www.stroyportal.ru
Вальмовая кровля придает простой беседке стильный и оригинальный внешний вид. При этом она лучше других кровельных конструкций защищена от сильных ветров, и на ней не скапливаются осадки. Вальмовая кровля беседки должна быть грамотно запроектирована и качественно возведена. При правильном монтаже она прослужит максимально долго, не требуя сложного ухода или ремонта.
