Основные разновидности регуляторов температуры для обогревателей

Терморегуляторы с интеграцией с внешними системами.

терморегулятор может быть обычным устройством, а может быть и интегрирован в системы умного дома или доступен для управления дистанционно и из других систем.

Можно выделить такие способы внешней связи с терморегулятором:

• Wi-Fi;
• WEB;
• Облачный сервис;
• MOD Bus;
• Радиоканал;

Wi-Fi.

В статье “Что такое терморегулятор с Wi-Fi” рассматривались способы управления терморегуляторами по Wi-Fi. Самый простой способ – непосредственное подключение к терморегулятору, как к точке доступа.

WEB.

Более удобное подключение к Wi-Fi терморегулятору через Wi-Fi роутер.

Но такой терморегулятор является WEB-устройством и к нему можно подключаться через интернет.

Облачный сервис.

Для того, чтобы получать доступ к терморегулятору без Ip-адреса используется сторонний сервер – облачный сервис с мобильным приложением или WEB-интерфейсом.

Такие терморегуляторы подробно рассматривались в статье “Обзор моделей терморегуляторов с WiFi и облачным сервисом”.

MOD Bus.

Встречал обсуждения о таких терморегуляторах. Скорее всего имеет смысл для управления охлаждением с центральным кондиционером и с центральным контроллером кондиционирования.

Вероятно его можно как-то применить в системах зонального отопления с центральным контроллером.

Модель SML-1000 исполнения GB,GD,GC.

Дистанционный пульт.

Терморегулятор с возможностью дистанционного управления при помощи пульта, как от телевизора.

Возможно имеет смысл при управлении кондиционером или нагревательной инфракрасной панелью.

Wireless Remote Room Digital Thermostat

Eco Art Outdoor Infrared Heater , 2400W Outdoor Patio Heater wall mounted heater with Smart thermostat

Какой терморегулятор лучше купить

Любой из представленных номинантов регулятор температуры является элементом безопасности и защиты бытовой техники. А значит, вопрос выбора более чем актуальный. Критерии, по которым можно купить хороший терморегулятор уже были названы, а после сравнения лучших моделей экспертами были сделаны следующие выводы:

• Бренд с лучшей репутацией и качественной техподдержкой — DEVIreg Smart;
• Лучшая автоматизация с дистанционным управлением — Теплолюкс MCS 350;
• Самый долгий срок службы, заявленный производителем — Valtec угловой ½;
• Премиальное качество, популярный производитель — Ranco К-50 (0,8) L3392;
• Самообучение, лучший набор функций, защищенность — Terneo EG.

Какой из представленных вариантов приобретать – решение сугубо индивидуальное. Многое зависит от бюджета, предназначения, личных принципов оценки каждого потенциального пользователя. Обзор поможет сузить круг поиска самого хорошего термостата для бытовой, климатической техники.

Виды ИК установок с терморегулятором

Обогревающие устройства обычно различаются по месту своего расположения, а именно бывают:

• Напольные.
• Потолочные.
• Настенные.

Существуют также пленочные ИК обогреватели, которые изготавливают в виде:

1. Панелей – тонких прямоугольных, с плоской поверхностью, снабженных нагревательными элементами.
2. Тепловых ламп, имеющих специальные отражатели, а также спиральные элементы нагрева.
3. Полимерной пленки с тонким слоем нагревающих деталей.

Панельные инфракрасные обогреватели

Обогреватели различаются также не только по форме (пленка, пластина, спираль), но и по материалу, из которого они изготовлены. Бывают:

• Кварцевые приборы, в них используют вольфрамовую нить, запаянную в вакуумную кварцевую трубочку или монолитную плитку, состоящую из песка кварца.
• Галогенные установки, использующие инертный газ как источник инфракрасных лучей.
• Карбоновые обогреватели, в которых применяют углеродные волокна или же пластинки в виде источника излучения.
• Керамические, которые состоят из соответствующих пластин для равномерного распространения тепла.

Как функционирует терморегулятор

В термостате присутствует датчик, в который поступает информаций относительно температуры обслуживаемого пространства.

Если ее величина падает ниже наименьшей температуры, которую пользователь установил как комфортную, то внутри термостата запускается реакция, ее механизмом может быть биметаллическая пластина либо реле, которое замыкает цепь, в результате чего обогревательный прибор оказывается соединенным с электросетью.

• В итоге данный прибор начинает функционировать и производит обогрев пространства.
• В какой-то момент датчик терморегулятора устанавливает, что температура в помещении дошла до верхнего предела оговоренного диапазона.
• Далее электросеть снова размыкается, обогреватель отключается от сети и нагрев пространства на некоторое время прекращается.

Достоинства и недостатки

Прибор экономит электричество, т. к. при правильно поставленной задаче нагреватели функционируют не больше 5 – 8 часов в день.

Преимущества термостатов:

• оптимизация и единые настройки отдельных обогревателей, конвекторов и всей отопительной системы;
• поддержание минимально необходимой температуры при отсутствии человека в доме;
• перераспределение силы нагрева отопительных приборов во всей квартире или офисе, при этом включение может задаваться по каскаду, исключающему перенагрузку электросети.

Недостаток в том, что ставить термовыключатели в ванных комнатах не рекомендуется из-за высокой влажности и пара, а также располагать недалеко от нагревателей, источников холода, на сквозняке в подвале или на солнце.

Ассортимент термостатов для бойлера

Терморегуляторы по размерам, форме, устройству отличаются друг от друга. Однако среди производителей этих приспособлений можно выделить лучшие. Это качественная, долговечная и надежная продукция:

• Devi – фирма из Дании, действует на рынке нагревательных элементов еще с 1942 г. Поначалу компания производила приборы для промышленных нужд. Но уже в 60-ые ассортимент расширили. Теперь она поставляет как бытовые, так и индустриальные нагреватели и терморегуляторы.
• Mondail Electronics Co – китайский изготовитель, предлагающий бытовую и электротехнику, и продукцию для легкой промышленности. Ассортимент включает также термостаты для разного типа бойлеров. По отзывам продукция вполне надежная и устойчивая к нагрузкам.
• RTCElectronics – южнокорейская компания. Специализируется на бытовой электротехнике разного вида. Особенность продукции – адаптация под нестабильную работу электросети, скачки напряжения, некачественную воду. Терморегуляторы компании очень популярны на российском рынке благодаря их устойчивости к неблагоприятным условиям эксплуатации.
• Techem – шведская компания. Главное предложение – устройства автоматизированного учета тепла, газа, воды и приспособления для регуляции параметров. Продукция качественная, но стоит дорого.
• Valtec – интернациональная организация, выпускающая инженерную сантехнику и электроприборы для бытового пользования. Продукция адаптирована под российские условия. Это очень распространенная марка в России.

Принцип действия, плюсы и минусы

Программируемые термостаты бывают следующих видов:

Эксплуатация механических термостатов

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления.

Механические программируемые термостаты

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

1. Надёжность
2. Устойчивость к перепадам напряжения
3. Не подвластны сбоям электроники
4. Работают при отрицательных температурах
5. Можно эксплуатировать в условиях резких изменений температуры
6. Простое управление
7. Длительный срок службы

1. Наличие погрешности
2. Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели
3. Низкая функциональность

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические программируемые термостаты используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

• С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
• С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические программируемые термостаты

Эти термостаты зарекомендовали себя как неприхотливые устройства.

Плюсы этих приборов:

1. Автоматическое включение обогрева
2. Герметичность
3. Невысокая цена

Минусы этих приборов:

1. Низкая функциональность
2. Сложность добиться высокой точности регулирования

Эксплуатация электронных термостатов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Виды термостатов

Терморегулятор (термостат) — это прибор, обеспечивающий поддержание заданной температуры в определенных пределах.

В системе теплого пола он определяет температуру по сигналам датчика, находящегося в стяжке между нагревательными элементами. Затем этот прибор сравнивает показания датчика с температурой, заданной пользователем.

Если температура превышает заданную, терморегулятор отключает нагрев. Когда температура упадет ниже заданного предела, прибор опять подключает ток. Бытовой терморегулятор поддерживает температуру с точностью ±1°C.

Различают два вида терморегуляторов:

• механические;
• электронные.

Механические оснащены поворотной рукояткой, с помощью которой устанавливают желаемую температуру. Включение и выключение тока в нем осуществляется электромеханическим реле, которое во время работы издает характерный щелчок.

В электронных терморегуляторах нет механических движущихся частей. Включение и выключение тока в них производит электронное реле, которое звуков не издает. Часть таких приборов имеет кнопочное управление и жидкокристаллическое табло индикации, на котором указываются заданная температура, температура в данный момент и режим работы (нагрев или охлаждение).

Самые современные термостаты оснащены табло, чувствительным к прикосновениям, и не имеют кнопок. Механические терморегуляторы не программируются. Заданную поворотом ручки температуру они поддерживают постоянно.

Электронные приборы делятся на две группы:

• без программного управления (поддерживают определенную температуру);
• программируемые (автоматически изменяют режим нагрева в течение суток по заданной программе).

Программируемые термостаты снижают затраты на отопление независимо от забывчивости пользователя.

Особенности подключения

Существуют 3 стандартные схемы подключения термодатчика к отопительному котлу – это:

1. Напрямую к котлу.
2. К насосу.
3. Перед радиатором на трубу.

Первые два варианта не снижают мощности потока теплоносителя – в отличии от третьего. В последнем случае термостатический клапан несколько затрудняет поток, тем самым повышая гидравлическое сопротивление в системе. Это обязательно нужно учитывать – так как трубы рассчитаны на определенное предельное давление.

Чтобы избежать аварии, необходимо заранее – еще на стадии проектировании – включить в схему все терморегуляторы, монтируемые на трубы и радиаторы. Кроме того, рекомендуется устанавливать термодатчик перед батареей с применением байпаса. С его помощью поток будет перенаправляться в обратную магистраль в неостывшем виде – благодаря чему будет экономиться энергоресурс.

ВИДЫ ТЕРМОРЕГУЛЯТОРОВ

На сегодняшний день потребителям предлагается множество разновидностей терморегуляторов, различающихся как по принципу функционирования, так и по характеристикам.
По первому признаку устройства делятся на три большие группы:

• механические терморегуляторы;
• электрические;
• электронные.

Механические терморегуляторы.

Эти устройства отличаются наибольшей простотой исполнения и установки в систему отопления. Состоят такие регуляторы из запорного механизма, представленного игольчатым клапаном, и термоголовки. Благодаря расширению или сужению пружины, степень сжатия которой задаётся производителем, происходит давление на клапан, перекрывающий (частично или полностью) поток теплоносителя.

В результате при повышении температуры до определённого значения металлическая пружина расширяется, и расходование теплоносителя останавливается.

Преимущества механических терморегуляторов:

• отсутствие необходимости подключения к источнику электрического тока;
• возможность один раз и до окончания срока эксплуатации выставить температурный порог, по достижении которого доступ теплоносителя перекрывается;
• относительная дешевизна.

Основные недостатки устройств:

• высокая инерционность;
• частые выходы из строя – в результате износа или простоя системы.

Электрические терморегуляторы.

Эти приборы используются для регулирования работы приборов и систем электроотопления. Наиболее распространённый и бюджетный вариант изделия – обычное реле, включающееся и выключающееся в зависимости от данных на датчике температуры. Очень часто такие реле встраиваются в прибор самим производителем, однако возможно и отдельное подключение.

Преимущества устройств:

• безопасность: нагревательный элемент по достижении заданной температуры будет выключен автоматически;
• экономичность: при правильной настройке прибора расходуется минимум электроэнергии;
• возможность программирования терморегуляторов в зависимости от параметров окружающей среды, времени суток и дня недели (в продвинутых устройствах можно определить режимы нагрева, к примеру, для будних дней и выходных).

Недостатки приборов:

• необходимость подключения к выделенной силовой линии (с целью обеспечить автономность функционирования);
• большая, по сравнению с механическими устройствами, стоимость;
• сложность установки, обусловленная необходимостью разбираться в электрических схемах.

Электронные регуляторы температуры.

Основное отличие устройств – наличие микропроцессорного контроллера, подключаемого к датчику температуры, и дающего возможность полностью программировать режимы нагрева каждого подключаемого устройства, а значит, обеспечить наиболее рациональное расходование электроэнергии.

Преимущества:

• исключительная гибкость программ отопления, в том числе возможность самостоятельного программирования;
• возможность подключения внешнего оборудования и интеграции в единую систему управления;
• функция дистанционного управления (обычно посредством пульта с ИК-портом);
• интеграция с модулями удалённого управления (GPS, GSM).

Среди недостатков можно отметить высокую цену на устройства и возможную сложность самостоятельного программирования.

Основные характеристики терморегуляторов.

Набор важных для терморегулятора характеристик зависит от вида прибора. К примеру, для механических и электрических регуляторов основными показателями будут:

• условия подключения (например, подходит прибор для инфракрасных обогревателей, котлов, полов с подогревом, бойлеров или любых электронагревательных систем);
• правила размещения (можно ли располагать регулятор под лучами солнца, около источников тепла, на сквозняке, в закрытой нише; рекомендуется подключение рядом с прибором или выносное);
• в каком диапазоне возможно управление нагревом;
• на какие силу тока и напряжение прибор рассчитан.

Для программируемых электронных устройств, помимо перечисленных характеристик, следует обращать внимание на:

• количество встроенных программ – как включения/отключения, так и циклических;
• возможность самостоятельного программирования;
• источник питания (электросеть, батареи);
• наличие пульта ДУ;
• возможность коммутировать прибор с модулями GSM.

Разновидности термостатов

Терморегулятор своими руками

В зависимости от конструкции и принципа действия данные устройства бывают трех разновидностей: электронные, электромеханические и механические.

Электронные

Самый простой электронный терморегулятор – это устройство, состоящее из следующих частей:

• Контроллер – печатная плата с микросхемой. Это ключевая часть термостата, принимающая информацию от выносного термодатчика, обрабатывающая ее и отправляющая соответствующий сигнал на включение или отключение отопительного прибора, кондиционера;
• Монохромный жидкокристаллический дисплей и кнопки управления – используются для настройки и программирования термостата на поддержание в помещении необходимого температурного фона;
• Выносной термодатчик, соединенный с контроллером при помощи гибкого тонкого кабеля;
• Контактная группа – зажимы, в которых фиксируются жилы кабеля, соединяющего термостат с отопительным прибором или кондиционером.

Работает такое устройство достаточно просто: от датчика по кабелю в контроллер поступает аналоговый сигнал, который расшифровывается его микросхемой, соотносится с заданным настройками значением температуры, после чего контроллер принимает решение о включении или отключении отопительного оборудования.

Электронный термостат

Электромеханические

Занимающие промежуточное положение между электронными и механическими такие термостаты бывают двух типов:

• С биметаллической пластиной и контактной группой – внутри таких регуляторов расположена пластина, которая при нагреве до определённого уровня изгибается, размыкая контакты цепи, питающие отопительное оборудование. При остывании происходит обратный процесс: пластина выпрямляется, замыкает контакты, и отопитель включается. Регулировка включения данного устройства производится при помощи вращающегося лимба с толкателем, изменяющим расстояние между пластиной и неподвижными замыкаемыми ею контактами.
• С капиллярной трубкой – конструкция такого устройства такая же, как и аналогов, применяемых в водонагревателях и бойлерах.

Электромеханический регулятор температурного фона в помещении

Механические

Основными элементами данного устройства являются газонаполненная мембрана, реагирующая на изменение температуры воздуха в помещении, и управляющий механизм, состоящий из двух подвижных контактов.

Работает термостат следующим образом:

1. При повышении температуры газ, наполняющий мембрану, расширяется;
2. Расположенный на одной из наружных стенок мембраны толкатель размыкает контакты цепи управляющего механизма, отключая тем самым подключенный к устройству отопительный прибор.

Регулировка в таком термостате происходит благодаря вращающемуся лимбу (колесику), изменяющему расстояние между мембраной и управляющим механизмом.

Терморегулятор механического типа

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

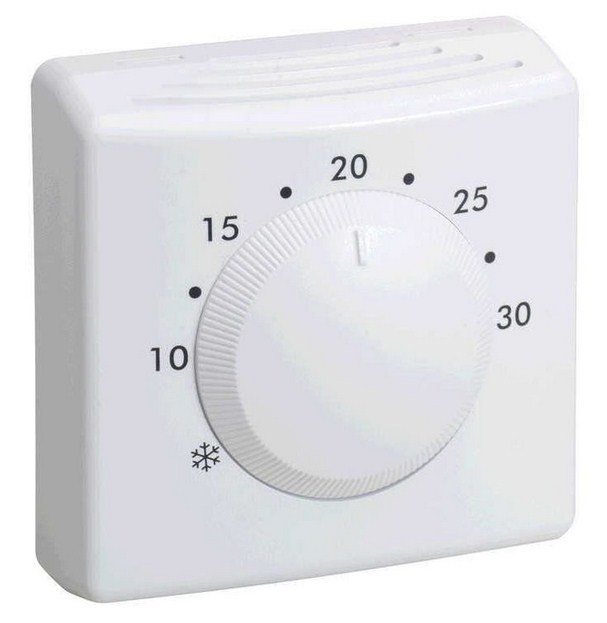

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

Механический регулятор

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

Строение механического терморегулятора

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.
