Настройка и эксплуатация
Пользоваться температурными датчиками можно, в принципе, уже с промышленными настройками. Но они почти наверняка будут отличаться от оптимальных параметров. Корректировка начинается с запуска отопительной системы без регулятора и с замера создающейся температуры. Этот замер производится строго в том месте, которое необходимо обслуживать в первую очередь. К сведению: при настройке двери и окна основательно закрывают, не оставляя даже небольших щелей.
Головная часть термостата выставляется на режим, обеспечивающий полностью открытый просвет. Как только температура превзойдет желаемый показатель на 5 градусов, регулятор переключают в закрытое положение. Обнаружив падение температуры до наиболее приемлемого уровня, следует плавно открывать регулирующее устройство. Тогда, заметив шум и начало прогрева радиатора, следует остановить дальнейшие манипуляции и записать текущее положение регулятора. Впоследствии, чтобы жить с комфортом, придется указывать именно такое положение регулятора.
Конечно, некоего универсального положения его не будет. Дополнительные настройки выполняются при смене сезона или при резком похолодании (оттепели). Если настройка устройства будет производиться вручную, желательно сразу монтировать его там, где доступ окажется удобнее всего. Впрочем, для автоматизированных систем то же самое правило действует в большинстве случаев. Ведь доступ понадобится все равно для монтажа, первичной настройки, обслуживания, ремонта и последующего демонтажа.
Перед настройкой рекомендуется отключать вытяжки и кондиционирующее оборудование. Если регулятор выполнен на основе современной электроники, настройка сводится к выбору режимов теплоснабжения. В загородном жилье и на дачах выбирают чаще всего интенсивный прогрев в выходные дни и профилактику заморозки системы в будни. Конечно, в зависимости от индивидуальных потребностей ситуация может быть совсем иной. Остальные нюансы настройки зависят от особенностей применяемого оборудования.
Конструкция терморегулятора
Терморегулятор для радиатора отопления состоит из пластикового корпуса, в котором находиться латунный или оцинкованный сильфон (сильфоновая емкость, термобаллон). Сильфон заполнен веществом с высокими показателями теплового расширения, как правило это этилацетат, воск, толуол или газоконденсат. Из всех четырех веществ самым эффективным является газоконденсат, т.к. именно он позволяет прибору быстро реагировать даже на самые незначительные изменения температуры в комнате.

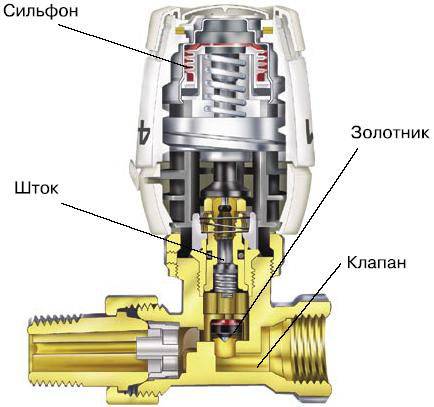

Конструкция термостатической арматуры Danfoss.
Еще одним элементом конструкции радиаторного терморегулятора является конусный шток, изготовленный из нержавейки или полипропилена. Под воздействием вещества в сильфоновой емкости шток поднимается или опускается, тем самым увеличивая/уменьшая сечение проходного канала, по которому в радиатор поступает теплоноситель. Таким образом происходит регулировка подачи теплоносителя в радиатор. Шток оснащается двумя пружинами из нержавеющей стали, которые помогают ему подниматься и опускаться.
Совет! Одной из основных проблем радиаторных термостатов является прикипание штока и пружин при длительном нахождении в одном положении. В большей степени это касается устройств с силой давления на шток менее 2 кг. В случае прикипания, вещество в сильфоновой емкости просто не может выдавить шток. Для предотвращения этой проблемы рекомендуется использовать терморегуляторы с силой давления более 4 кг. Кроме того, на время отключения системы отопления в летний период следует демонтировать термостатические головки, что позволит снизить вероятность прикипания подвижных элементов прибора.

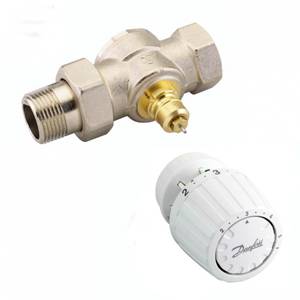

Терморегулятор Danfoss на стальном панельном радиаторе.
Терморегуляторы обладают устройствами защиты радиатора от размораживания. Если температура воздуха в комнате снижается до +5°С — +8°С (у каждой модели свой минимум), шток автоматически поднимается, пропуская теплоноситель в прибор отопления.
Примечание! Иногда в качестве терморегулятора для радиатора отопления используется обычный шаровой кран, придавив который можно ограничить поступление теплоносителя в радиатор. Такое решение достаточно распространено, однако у него есть один минус: находящийся в придавленном состоянии кран, через какое-то время может прикипеть так, что кран невозможно повернуть ни в одну стороне, но даже, если кран и возможно повернуть, скорее всего он не будет герметично перекрывать поток теплоносителя.
Стопорное кольцо позволяет зафиксировать настройки.

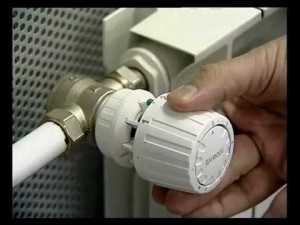

Терморегулятор Danfoss на панельном радиаторе.
Виды
Существует три типа этих устройств:
- Шаровой кран. Он поддерживает лишь 2 режима – в открытом или закрытом положении. Попытки установить его в промежуточном положении неизбежно приводят к потере герметичности и последующему выходу прибора из строя. Поэтому этот тип устройства считается наименее эффективным.
- Ручной конусный вентиль работает в нескольких позициях и отличается большей результативностью. Однако подобные терморегуляторы для батарей требуют постоянного внимания, ведь после перевода вентиля в промежуточную позицию, его необходимо вручную возвратить в исходное положение.
- Термостат. Это лучший вариант терморегулятора, работающий полностью в автоматическом режиме.

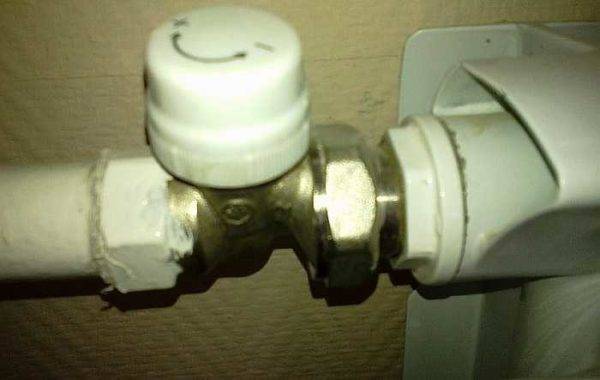

Шаровой кран на батарее позволяет открывать или закрывать подачу теплоностителя.
Однако системы отопления отличаются по типу строения и требуют установки соответствующего оборудования. Поэтому в продаже имеются терморегуляторы для однотрубных или двухтрубных отопительных конструкций. Для однотрубных систем следует выбирать только устройство с байпасом – специальной трубной перемычкой, способствующей независимому движению теплоносителя в трубопроводе.
Термостатические головки
Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.
Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.
Ручная термоголовка — самый простой и надежный вариант
Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.
Механические
Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

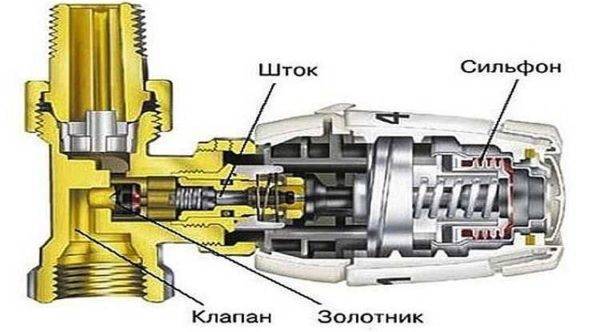

Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.
Газовый или жидкостный
При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.
С выносным датчиком

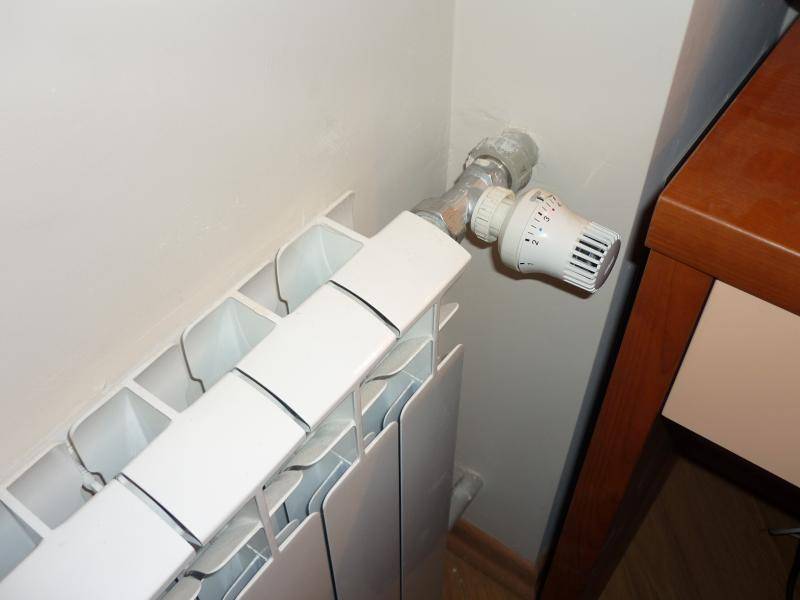

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.
С выносным датчиком
Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.
Электронные
По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

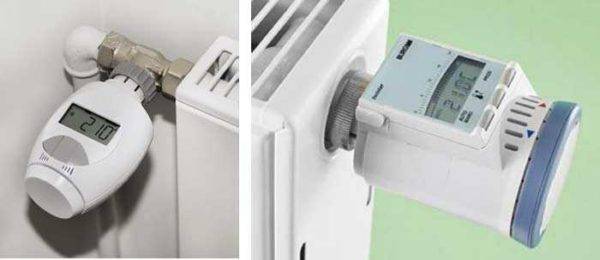

Электронные терморегуляторы на батареи отличаются большими размерами
Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.
Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.
Разновидности регуляторов температуры отопления на батарею
Запорные устройства устанавливаются перед радиаторами не только для регулирования потока теплоносителя температуры, но и в целях безопасности.
Если в батарее возникнет течь, то её можно будет отключить от отопительной системы за одну секунду. На практике применяются запорные и регулирующие устройства следующих видов:
Шаровый механический кран
Используется только для полного отключения радиатора от системы, поскольку его конструкция предусматривает лишь два положения: «открыт» и «закрыт». Регулировать температуру батареи с его помощью невозможно, так как при установке запирающего шарового элемента в промежуточную позицию он со временем выходит из строя.
Гладкая поверхность детали царапается твёрдыми частицами, которые циркулируют в системе вместе с теплоносителем: взвесью ржавчины, накипи и другими посторонними примесями.
На шаре остаются царапины, которые постепенно становятся глубже, в результате чего запор утрачивает герметичность, а значит — перестаёт выполнять свою функцию.
Конусный ручной вентиль
Позволяет регулировать объем поступающего в радиатор теплоносителя в ручном режиме. Стоит такое оборудование недорого, и для своей цены является практичным решением.
К недостаткам относится то, что на вентиле нет никакой шкалы температуры, поэтому подбирать его положение приходится опытным путём.
Частые манипуляции с вентилем рано или поздно приводят к выходу из строя защитного колпачка устройства.
Автоматический
Это более современное и удобное решение для частных домов и квартир. Конструкция термостата состоит из двух функциональных узлов:
- сильфон;
- клапан.
Термостатический элемент, называемый ещё сильфоном, выполняется в виде цилиндра с гофрированными стенками, и заполняется жидкостью, газом или твёрдым веществом. Когда в помещении становится теплее, рабочая среда расширяется, и показатель давления в сильфоне увеличивается.
Фото 1. Автоматический терморегулятор на радиаторе с сильфоном в форме цилиндра, оснащен дисплеем с показателями.
Сильфон приводит в движение шток, к которому присоединён клапан, последний частично перекрывает трубу, уменьшая количество поступающего теплоносителя. Если в комнате становится прохладнее, жидкость или газ в термостате сжимается, и шток возвращается в исходную позицию. В итоге клапан открывается, поток теплоносителя увеличивается, а радиатора нагревается, увеличивая температуру в помещении.
Важно! Устройство характеризуется значительным запасом прочности. Термоголовки рассчитаны на несколько сотен тысяч циклов расширения-сжатия, потому служат без поломок до ста лет
Оптимальное решение — монтаж терморегуляторов в тех помещениях, где часто бывают перепады температур: в комнатах с окнами на юг, кухнях. В двухэтажных коттеджах наличие автоматического регулятора наиболее оправдано на втором этаже, куда поднимаются тёплые воздушные массы.
Краткий обзор популярных брендов
Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.
Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.
Место #1 – компания Danfoss
Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.
Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого
Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.
Тест существующих видов термоголовок бренда в следующем видеоролике:
Место #2 – бренд Oventrop
Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.
Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.
Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой
Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.
Место #3 – компания Thermo
Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.
Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.
Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком
Место #4 – производитель Caleffi
Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.
При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту
При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.
Место #5 – компания Salus
Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.
Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.
Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»
Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему отопления умного дома или скачать фирменное приложение.
Установка и регулировка
Терморегулятор работает хорошо, когда его установка выполнена по всем правилам и учетом некоторых нюансов. Чтобы его работа была эффективной, долговечной, корректной, необходимо изначально обеспечить свободный доступ, особенно если это приборы механического управления. Терморегулирующий элемент автоматического вида нельзя закрывать занавесками либо радиаторными экранами. От этого анализ температурных колебаний может иметь погрешности.
Перед непосредственной установкой терморегулятора из отопительной системы сливают всю воду. Подготавливают необходимый инвентарь и монтажный комплект для подключения, не забывая про комплектующие. Монтаж прибора нужно выполнять перпендикулярно по отношению к расположению панели радиатора. Стоит помнить, что направление потока теплоподачи должно совпадать с направлением стрелки терморегулятора.

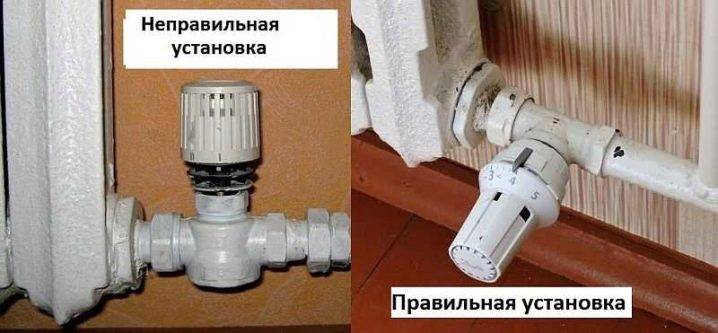

Если положение термоголовки после монтажа будет вертикальным, это отразится на корректности работ сильфона. Однако данный нюанс не имеет отношения к приборам с выносным датчиком либо внешним блоком управления. Нельзя монтировать терморегулятор там, где на него будут постоянно попадать солнечные лучи. Кроме того, не всегда корректна работа устройства, если его местоположение находится рядом с крупной бытовой техникой с тепловым излучением. То же правило касается и вариантов скрытого типа, которые маскируют внутрь ниш для повышения эстетической привлекательности интерьера помещения.
Как делать?
Если во время подключения отопления в квартире или доме нет, необходимо открыть терморегулятор полностью. Это избавит клапан от деформирования, а регулятор – от засорения. Если монтаж выполняют в частном доме с двумя и более этажами, работу начинают с верхнего, поскольку теплый воздух всегда поднимается
Важно учесть и помещения, где колебания температуры более выражены. К ним относят кухню, комнаты, залитые солнцем, и помещения, где часто собираются домочадцы
Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи. Пока клапан не готов, термоголовку не вынимают из упаковки. Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапана, а также запорного элемента откручивают хвостовики с гайками. Их фиксируют в пробки радиатора отопления.
Трубную обвязку после сборки в выбранном месте крепят к горизонтальным трубам подводки стояка. Клапан прикручивают к входу батареи, следя за тем, чтобы его положение было горизонтальным. Можно перед ним вмонтировать в системы шаровой кран
Это позволит упростить замену терморегулятора при необходимости, будет его профилактикой повышенной нагрузки, что важно при эксплуатации вентиля в качестве запорной арматуры
Клапан соединяют с магистралью, подающей теплоноситель
После этого открывают воду, заполняют ею систему и проверяют герметичность соединений, что особенно важно, когда нужно поставить прибор на старые батареи. Никаких подтеканий и просачивания воды быть не должно
Это нужно устранять путем подтягивания мест креплений. По мере необходимости выполняют предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят.
Остается установить на клапан термоголовку. При этом ее могут крепить посредством накидной гайки либо защелкивающим механизмом. Устанавливать терморегулятор на батарею можно в том случае, если материалом ее изготовления является алюминий либо сталь, а также если конструкция радиатора биметаллическая. Чугунные характеризуются высокой тепловой инертностью, поэтому для таких батарей нет смысла устанавливать данные приборы.
Как настроить?
Если необходимо настроить терморегулятор во избежание путаницы в работе датчика, нужно изначально создать правильные условия в конкретном помещении.
Проводить работу можно по следующей схеме:
- закрывают окна, двери, выключают имеющиеся кондиционеры или вентиляторы;
- в комнате кладут термометр;
- клапан для подачи теплоносителя открывают полностью, поворачивая влево до упора;
- через 7-8 минут радиатор перекрывают, поворачивая клапан до упора вправо;
- ждут до тех пор, пока понижающаяся температура не станет комфортной;
- плавно открывают клапан до тех пор, пока не будет отчетливо слышен шум теплоносителя, указывающий на наиболее комфортные условия температурного фона помещения;
- вращение прекращают, оставляя клапан в данном положении;
- если нужно изменить комфортность температуры, используют регулятор термоголовки.
Как установить и настроить терморегулятор на радиаторе отопления, смотрите в видео ниже.
Автоматическая регулировка
Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.
Регулировка радиаторов термостатами
Для поддержания постоянной заданной температуры в комнате (помещении) используют термостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п. Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.
Так выглядит термостат на радиатор
Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки. Но срок их замены достаточно длительный, потребляемые токи невелики.
Конструктивно радиаторный термостат состоит из двух частей:
- термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
- термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).
Сам клапан (корпус) изготавливается из металла, чаще из латуни или бронзы. Его конструкция схожа с устройством ручного вентиля. Большинство фирм нижнюю часть радиаторного термостата делают унифицированной. То есть на один корпус можно устанавливать головки любого типа и любого производителя. Уточним: на один термоклапан можно ставить термоэлемент и ручного, и механического, и автоматического типа. Это очень удобно. Если вы захотели изменить способ регулировки, не нужно покупать все устройство. Поставили другой термостатический элемент и все.
Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке
В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.
Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон. Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1oC.
Как работает терморегулятор, посмотрите в видео.
Радиаторный термостат может быть:
- с ручной регулировкой температуры;
- с автоматической;
- со встроенным датчиком температуры;
- с выносным (проводным).
Использование трехходовых клапанов
Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.
Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя
Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем, причем чаще с вертикальной разводкой.
