Как пристроить к дому террасу на свайном фундаменте

Этапы монтажа своими руками

Перед строительством просчитывают количество свай и их местоположение

Подготовка сводится к разборке отмостки на протяжении примыкания террасы к жилому строению. Одновременно снимают 15 – 20 см плодородного слоя почвы. Планировку участка строительства делают самостоятельно, чтобы удобнее выполнить разметку на поверхности. Оси пристроенной беседки выставляют с помощью колышков, досок и шнура, которые запасают заблаговременно.

Готовят инструменты для работы:

• лопаты штыковые и совковые, носилки;
• наголовник для монтажа сваи завинчиванием;
• трубы для рычагов, лом для фиксации в проушинах наголовника;
• магнитный уровень, отвес, рулетка, керн;
• бетономешалка или корыто для раствора;
• сварочный аппарат;
• болгарка, молоток;
• вибратор для уплотнения бетона.

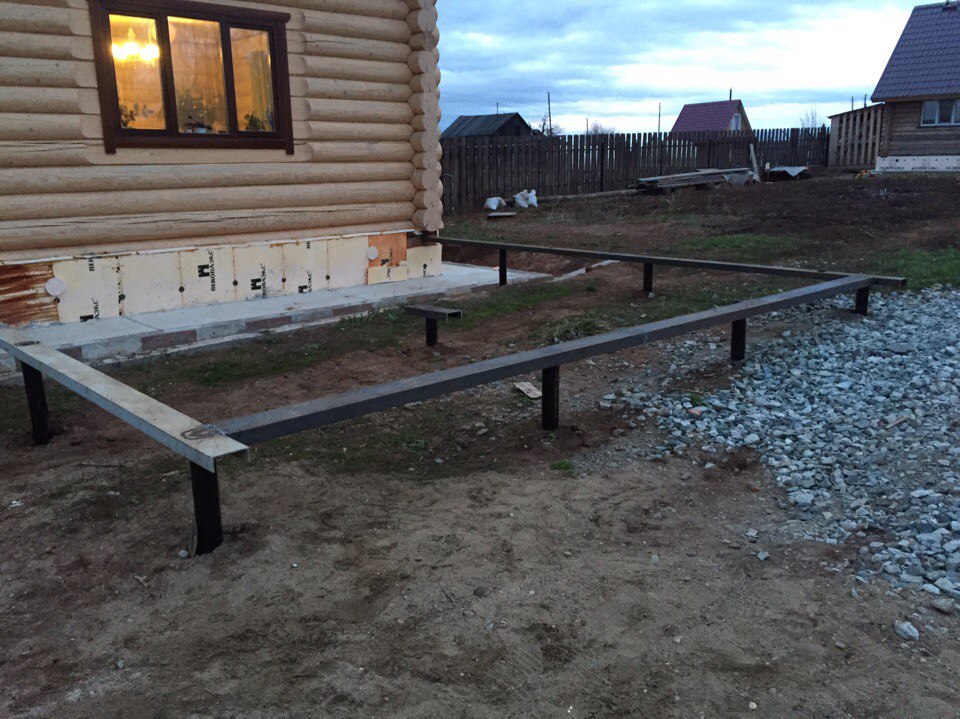

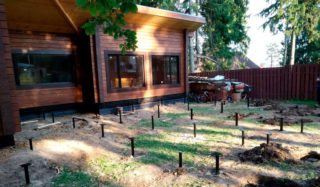

Разметка и установка опор

Для ввинчивания свай на небольшую глубину можно использовать ручной бур

После расчистки площадки размечают места установки опор для веранды на винтовых сваях. В отмеченную точку на углу ставят первую стойку. Ее выравнивают по отвесу и надевают наголовник с проушинами. В отверстия вставляют лом, на его концы надевают два отрезка труб большего размера. На стволе крепят магнитный уровень для контроля вертикальности при закручивании.

Элементы вкручивают до тех пор, пока над землей не останется хвост высотой 35 – 50 см. Иногда свая упирается в камень или плотный слой и дальше не идет. Если стойка закручена на глубину больше 75% от проекта, ее оставляют в таком виде и верх срезают. Сваю, застопорившуюся на меньшей глубине, аккуратно вывинчивают и переставляют на 0,5 метра по ходу разметочной оси. Угловые стойки переставлять нельзя.

Верхушки срезают на одинаковую высоту, ориентируясь по горизонтальному уровню. Внутрь полости вокруг стержня заливают бетон с последующим уплотнением. Так повышают устойчивость в почве и предупреждают контакт металла с земельным слоем. После застывания бетонной массы приваривают оголовок сваи, который послужит связующим элементом опорной стойки и ростверка.

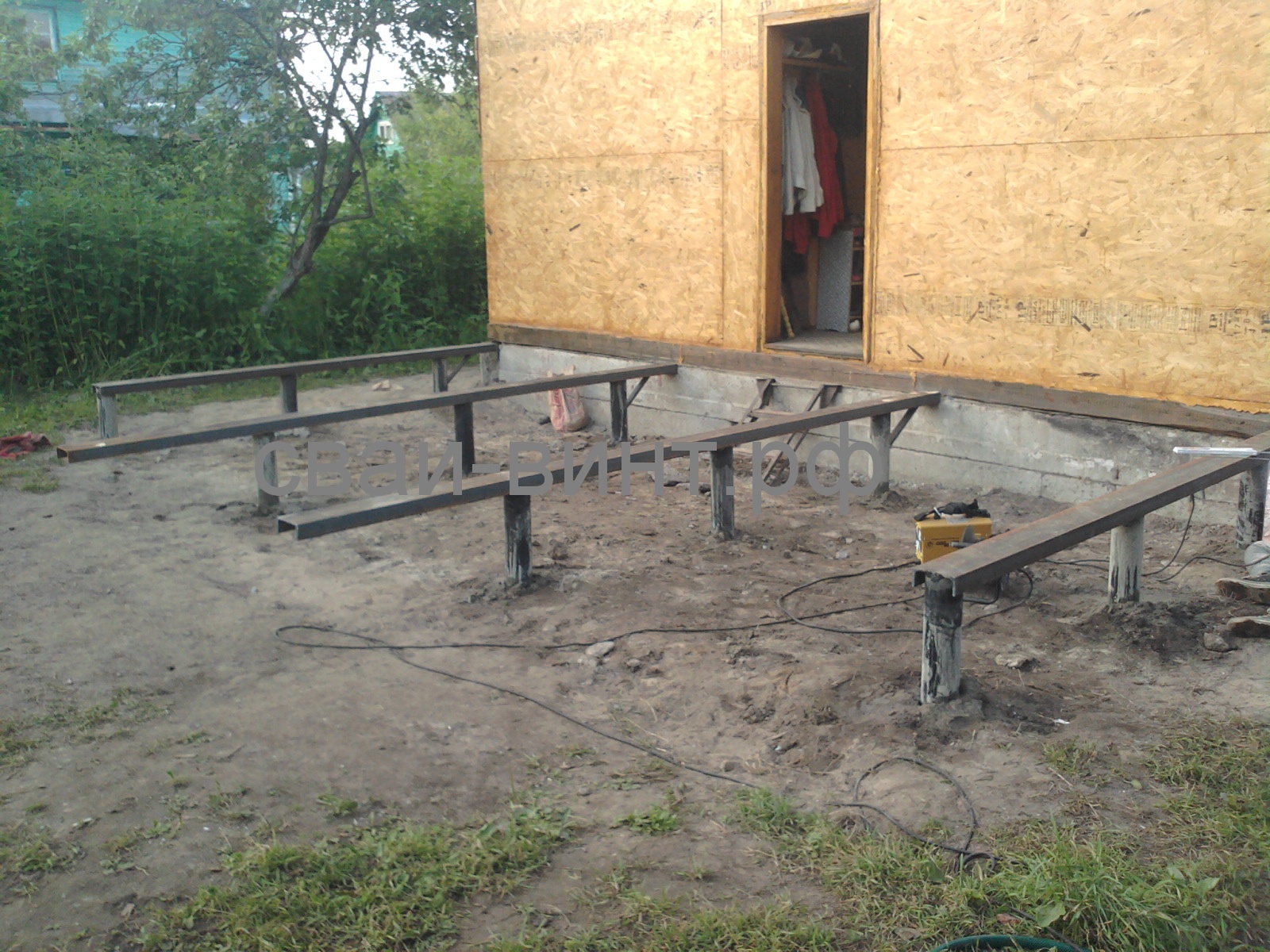

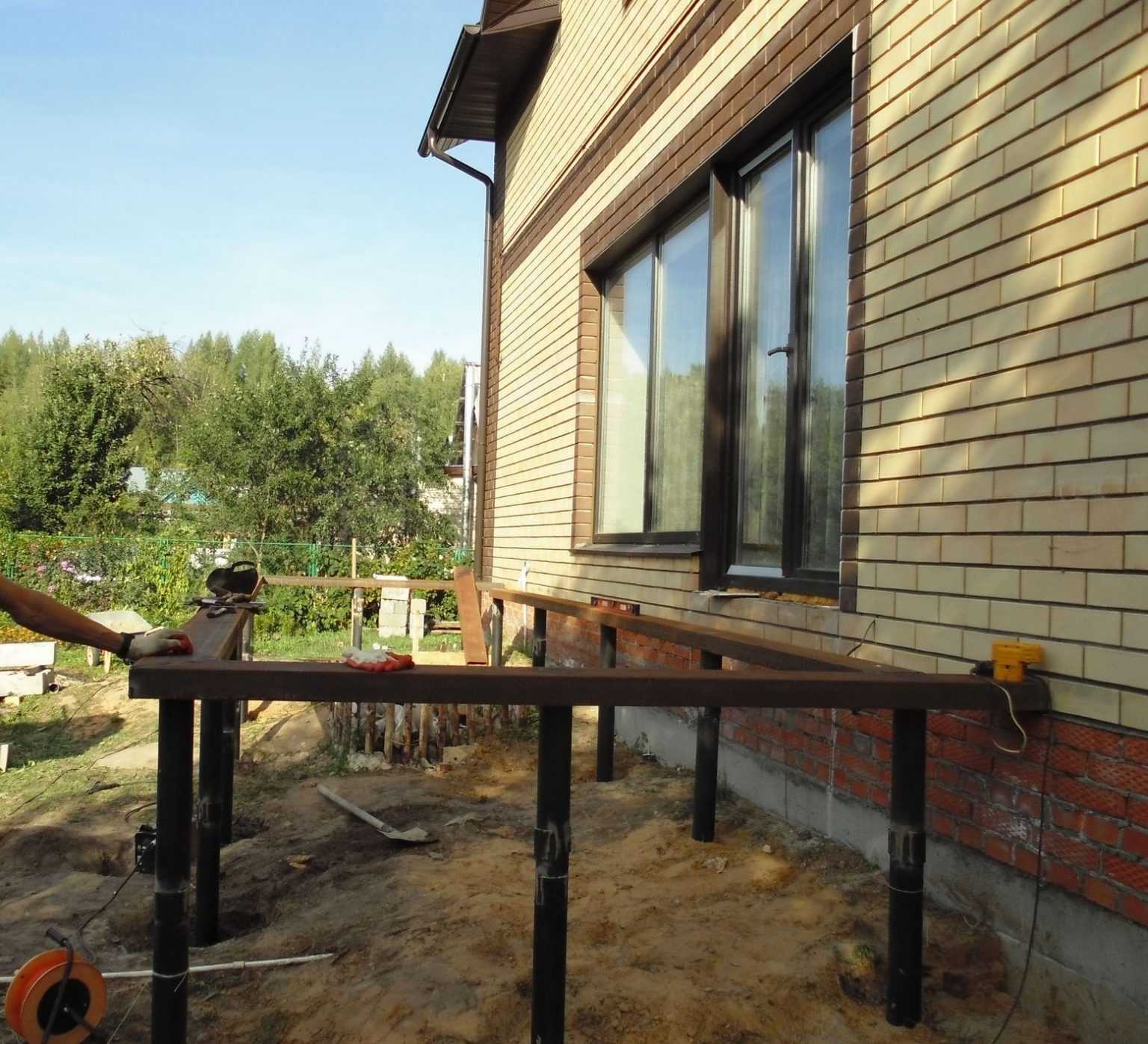

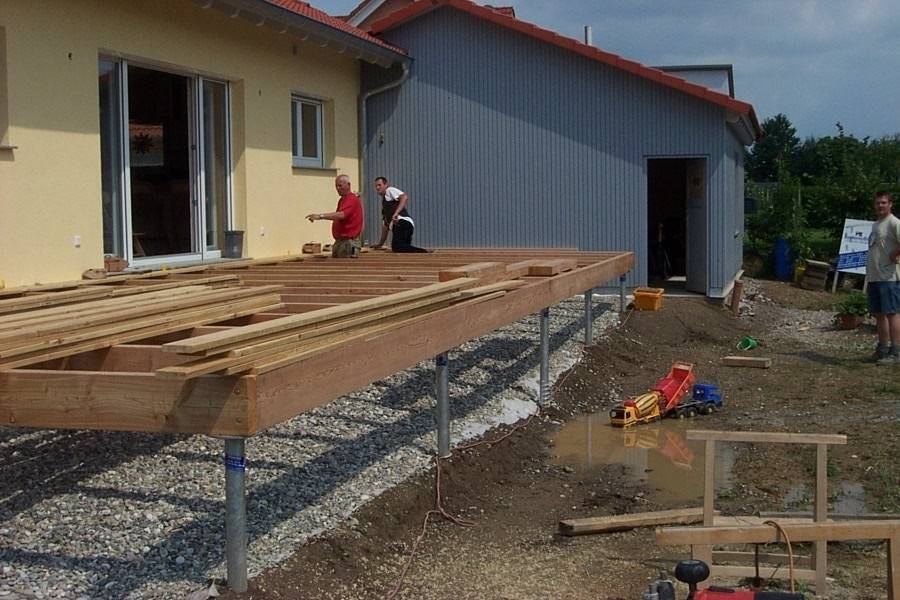

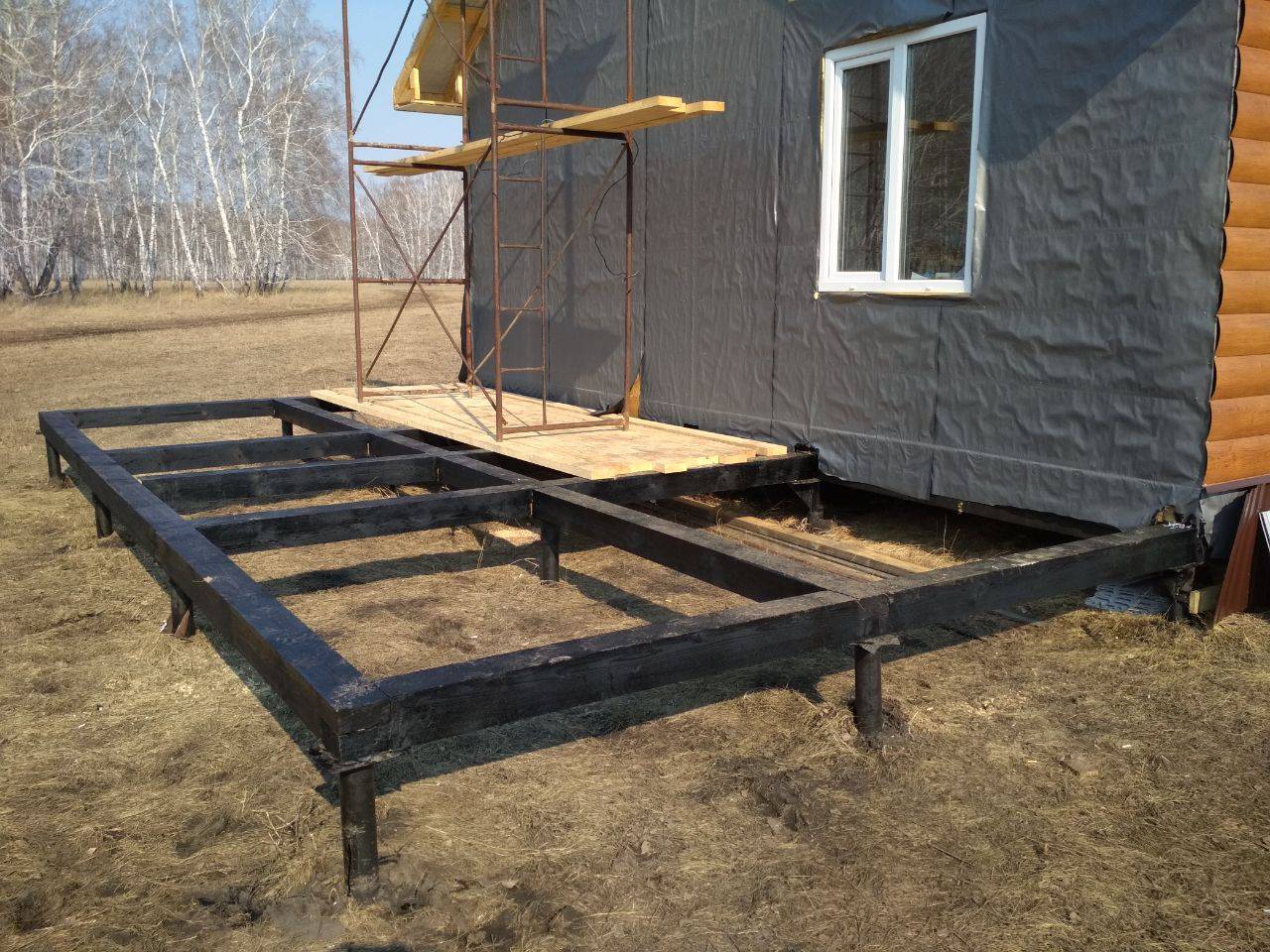

Обустройство обвязки, лаг и настила

Для ростверка применяется древесина хвойных пород

Ростверк представляет собой пояс из хвойной древесины, его берут сечением 15 х 15 или 20 х 20 см. На оголовках стержней бруски фиксируют болтами. Укладывают обвязочные балки в виде сетки между внутренними элементами и по периметру наружного края. На углах делают вырез в теле бруса, чтобы получить пазовое соединение.

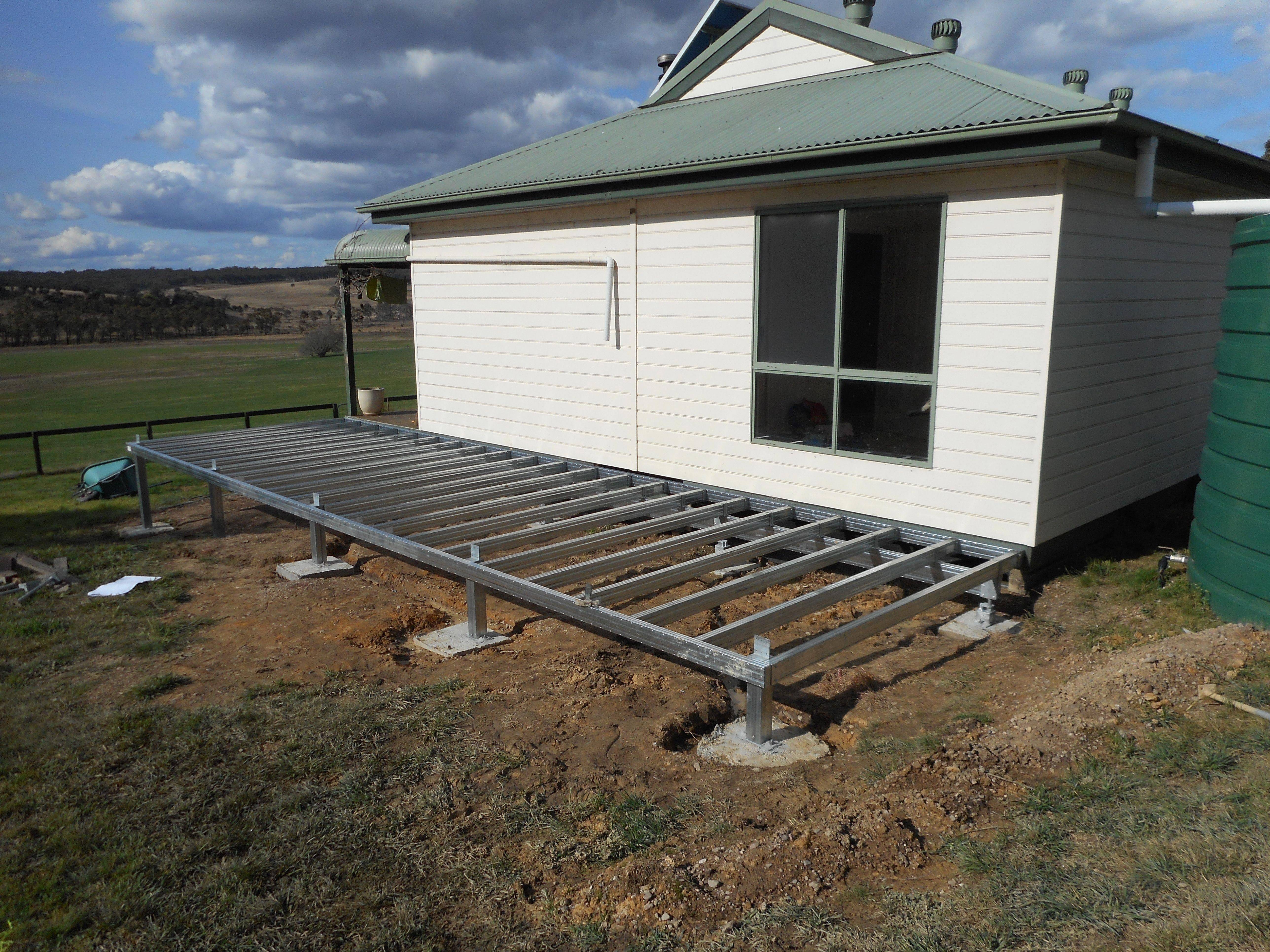

Перпендикулярно деревянным лагам ставят металлические прогоны с промежутком 50 см, к дереву фиксируют саморезами. Сверху лаг укладывают древесно-полимерный декинт. Слой представляет собой затвердевшую смесь древесины и мономеров (полистирол, поливинилхлорид). Материал бывает в форме половых и террасных досок, плит.

Металлические прогоны часто меняют алюминиевым профилем. Ошибкой считается укладывать легкие элементы поверх металлических оголовков, т.к. металл и алюминий при контакте окисляются и разрушаются. Если так случилось, используют резиновые подкладки размером немного шире балок. При установке горизонтальных прогонов проверяют уровень с помощью инструментов.

Возведение стен и кровли

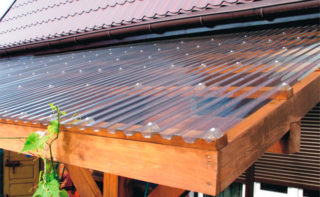

Прозрачная крыша в деревянном каркасе для террасы

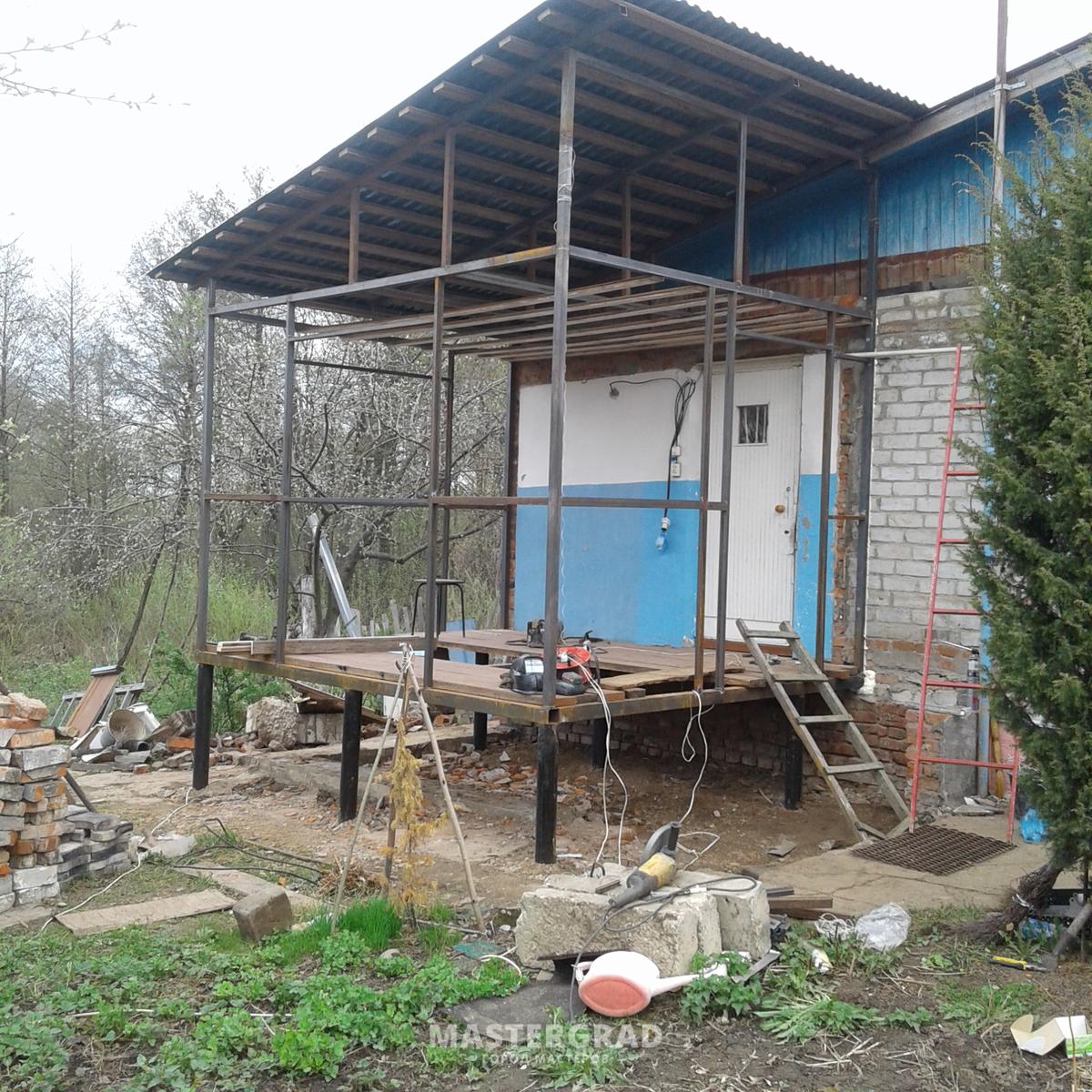

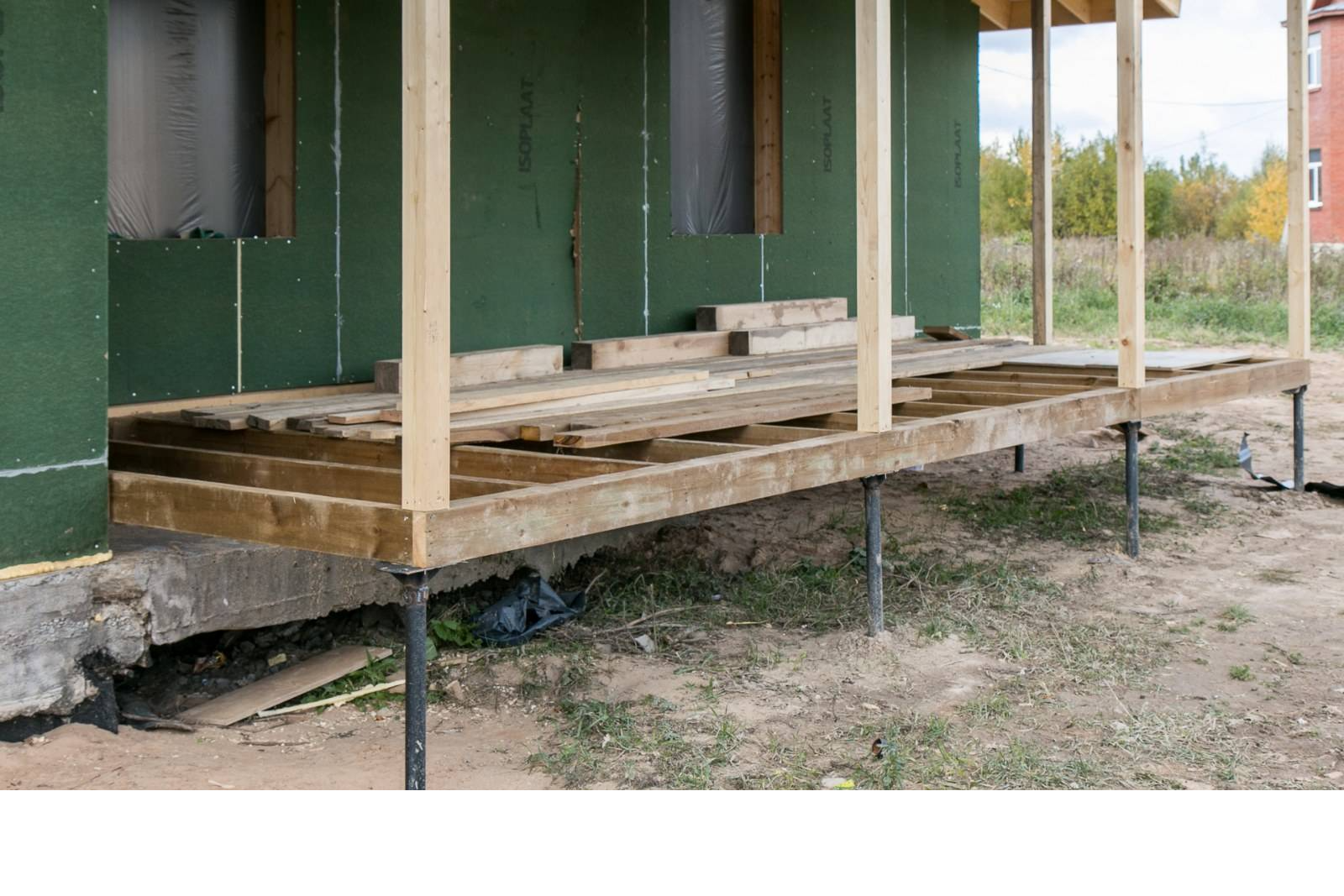

Каркас террасы на сваях, примыкающей к дому, монтируют из брусков, ширина по стороне которых должна быть не меньше 12 см. Горизонтальное соединение выполняют под углом для прочности. Вертикальные стойки распирают диагональными укосами. Деревянные части каркаса обрабатывают защитными средствами против влажности, микроорганизмов и возгорания.

Верхнюю часть остова обвязывают поясом из деревянных прогонов, он служит опорой при установке стропил и конструкций кровли. Каркас обшивают готовыми щитами заводского изготовления, досками, фанерными листами ДСП, OSB, вагонкой, брусками блок-хаус. Стены можно выполнить из кирпича, пеноблока, ракушки, сделать наполовину остекление, чтобы увеличить освещение. Иногда верхнюю часть стен оставляют открытой.

Выбор места

Террасу, как зону отдыха, обустраивать отдельно от дома нецелесообразно. Только в качестве дополнения к искусственному водоему или бассейну. Но там ее лучше делать открытой (без крыши), а для защиты от солнца использовать зонты или тенты.

Сделать ее как отдельно стоящую площадку с деревянным напольным покрытием, крышей и легким ограждением также нецелесообразно. В этом случае лучше построить полноценную беседку.

Поэтому делают террасу или в виде большого крыльца, или как открытую веранду без остекления.

Пример закрытой террасы или открытой веранды. Можно называть как нравится Источник kak-peresadit.ru Пристроенная терраса может быть любой по площади. Короткой или длинной, вдоль всей стены возле основной двери или у выхода из дома на задний двор. Можно даже сделать опоясывающую все здание террасу. И от того, где она расположена зависит вид фундамента.

У парадного крыльца террасу делают на таком же основании и с такой же декоративной отделкой цоколя как у «главного» фасада. А для заднего двора можно выбрать основание попроще – например, столбчатый или легкий свайный фундамент.

https://youtube.com/watch?v=JhIYlYdwwJQ

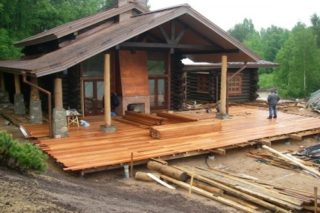

Укладка напольного покрытия

Пристройка к дому, собранная по указанной выше технологии, в течение четверти века сохраняет первоначальный вид. С таким сроком могут «справится» композитные материалы, тротуарная плитка или специальные палубные доски. Самым недорогим приобретением в этом перечне будет древесно-полимерный композит, но есть определенные условия при укладке:

доски укладываются на заранее подготовленные лаги и фиксируются клеммами

Клеммы на лагах для температурного расширения

после сборки стыки оформляют алюминиевым профилем, также рассчитанным на температурное изменение размера;материал уже обработан специальным составом, поэтому после укладки никакого дополнительного окрашивания не требуется. Такой пол достаточно несколько раз в год мыть обычной водой с моющими средствами, чтобы вернуть первозданный вид.

Процесс укладки доски

Важно! Уровень пола с учетом декоративного покрытия и лаг поднимется в среднем на 150 мм

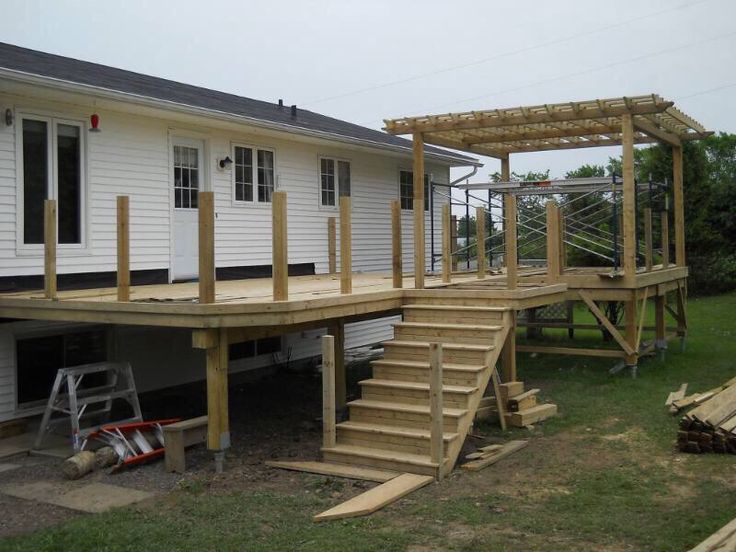

Веранда и терраса на свайном фундаменте

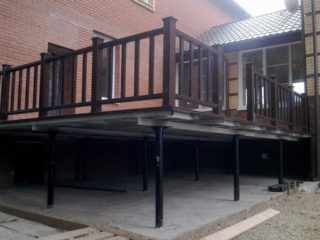

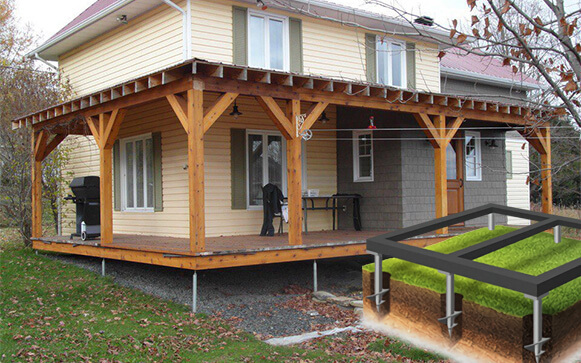

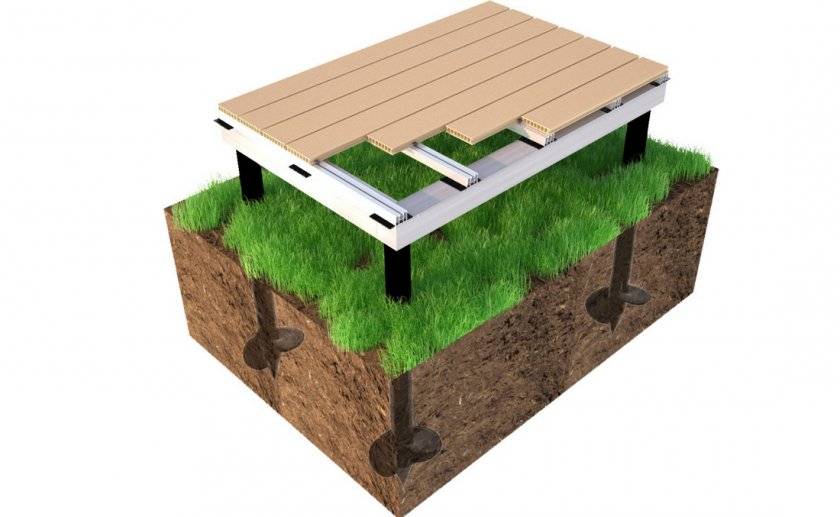

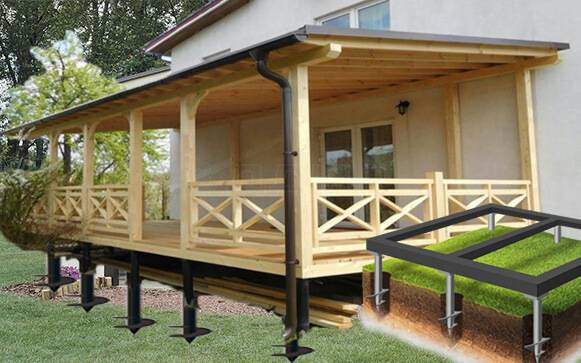

Терраса на металлических сваях устойчивое легкое строение

Стволы свай делают из углеродистых сплавов, которые содержат большой процент железа и не включают легирующих компонентов. Для стоек применяют обыкновенные стали Ст3 и Ст3сп (спокойные) по ГОСТ 380-2005

Второй вид характеризуется высоким сопротивлением коррозии, что важно при работе в условиях грунта

Лопасти изготавливают из конструкционного углеродистого сплава Ст10 и СТ20 по ГОСТ 16.523-1997. Эти металлы отличаются твердостью, а СТ20 выдерживает нагрузки без разрушения при морозе от -40°С в агрессивных почвах.

Различают разновидности свай:

• узколопастные элементы ставят в стабильной и плотной земле (диаметр крыльев — до 1,5 поперечного сечения ствола),
• широколопастные стойки применяют в плывунах, дисперсных почвах (размах превышает 1,5 диаметра стойки).

Для веранд используют однолопастные сваи, их легко завинчивать, они малоустойчивые и подходят для легких строений и спокойных почв. Многолопастные элементы противостоят вдавливанию, боковой нагрузке и выдергиванию, поэтому их ставят в проблемных грунтах, например, торфовых слоях, суглинках и супесях.

Наконечники свай выпускают сварные, литые и комбинированные. Для плотных каменистых почв выбирают литые варианты, а в рыхлых слоях монтируют сварные или составные элементы.

Преимущества и недостатки

Блуждающие токи способны повредить металлические сваи, поэтому вблизи не должен быть проложен кабель

Терраса на винтовых сваях имеет преимущества перед пристройками на монолитных или сборных фундаментах. Перед завинчиванием не разрабатывают грунт, что исключает развертывание полноценной строительной площадки

Это важно, если на участке много деревьев и близко стоящих хозяйственных построек. Не требуется экскаватор, для которого нужно найти место проезда и стоянки

Плюсы свайного основания:

• не нужен сложный расчет для определения несущей способности, т.к. для фундамента террасы подойдут даже тонкие элементы,
• сваи подбирают для любого типа почвы, кроме скальных пород,
• устройство фундамента выполняют в короткие сроки,
• затраты на опорную конструкцию минимизируются,
• монтируют зимой с противоморозными добавками в бетон для окончательной заливки.

Для определения типа почвы обращаются к специалистам, но можно это сделать самому, пробурив испытательную скважину и взяв образец земли. Глубину промерзания узнают из таблиц СНиП для конкретного региона, отметку почвенных вод видно в скважине после отстаивания в течение недели.

Виды фундаментов под веранду

Если начать возведение веранды одновременно с домом, фундамент нужно заливать один. Таким образом, эта часть дома может стать полноценной комнатой. Здесь может быть проведено отопление, вода и т.д. Но как уже говорилось, чаще всего хозяева решают достраивать веранду тогда, когда дом уже готов. Такой подход позволяет существенно сэкономить на материалах, однако мастерства и усилий придется приложить больше.

При строительстве отдельно стоящей веранды важно учитывать некоторые нюансы. К примеру, даже если она должна вплотную прилегать к дому, сооружать ее стоит на расстоянии 4 см от основного дома. Это делается для того, чтобы не было перекоса между ними из-за разницы в высоте

Особенно важно соблюдать описанное правило, если грунт под строением рыхлый или пучинистый. Несмотря на то, будут ли фундаменты под домом и верандой одинаковых видов или нет, они должны быть равными по высоте

Это делается для того, чтобы не было перекоса между ними из-за разницы в высоте

Особенно важно соблюдать описанное правило, если грунт под строением рыхлый или пучинистый. Несмотря на то, будут ли фундаменты под домом и верандой одинаковых видов или нет, они должны быть равными по высоте

Наиболее подходящими видами заливки фундамента являются:

• ленточный;
• блочный;
• каменный;
• бетонный;
• столбчатый.

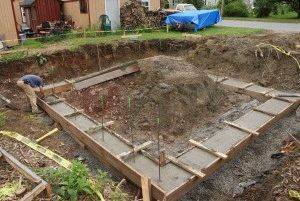

Ленточный фундамент для отдельностоящей веранды

С кем согласовывать возведение постройки

Владельцу участка нужно обратиться в несколько инстанций:

• Местная администрация.
• Пожарная инспекция.
• Санэпидемстанция.
• БТИ.

Понадобится:

• Готовый проект.
• Документ, подтверждающий право собственности.
• Технический паспорт.
• Согласие на реконструкцию от всех прописанных в доме жильцов.

Без этой процедуры объект будет считаться незаконным и впоследствии могут возникнуть сложности с его дарением, продажей, обменом. А также вы не сможете взять кредит под залог дома.

Придерживайтесь размеров помещения, указанных в проекте. В противном случае БТИ расценит лишние метры как незаконное расширение площади и выпишет штраф.Получение разрешения на застройку может занять больше месяца, поэтому начните подготовку документов заранее.

Технология строительства свайного фундамента

Первым делом следует выбрать проект веранды и нарисовать её план, определившись с точными размерами. После составления чертежа уже можно рассчитать количество и вес материалов, которые нужны для монтирования свай. Следует также учесть качество грунта и глубину залегания вод, уровень промерзания почвы. После этого нужно выбрать правильные параметры и количество свайных труб, учитывая, что их расстояние друг от друга может составлять 1,5–3 м.

Проще всего построить своими руками открытую веранду из деревянного бруса. Нагрузку от снега по регионам можно найти в Строительных нормах и правилах в разделе «Нагрузки и воздействия». Например, в Санкт-Петербурге на каждый 1 м² крыши приходится до 180 кг снежной массы.

Необходимые материалы и инструменты

При возведении летней веранды на свайно-винтовом фундаменте нужно закупить следующие материалы:

• песок;
• щебень;
• цемент;
• винтовые сваи;
• деревянные брусья для лагов и крыши (100×50 мм);
• балки для ростверка (металлические, бетонные или деревянные);
• доски;
• гвозди, шурупы;
• лак или краска для дерева;
• кровельный материал (выбирают в соответствии с крышей основной постройки).

Для лёгкой деревянной веранды в качестве ростверка лучше взять профилированную венечную балку с сечением не менее 150×150 мм. Помимо вышеперечисленных материалов нужно обработать сваи антикоррозийными средствами, например, битумом.

Следует запастись такими инструментами:

• лопатой;
• воротом для закручивания;
• сварочным аппаратом;
• глубинным уплотнителем для бетонной смеси;
• угловой шлифовальной машинкой с отрезными кругами (болгаркой);
• молотом;
• пилой;
• шуруповёртом;
• рулеткой;
• отвесом;
• уровнем (обычным и гидравлическим);
• колышками и верёвкой.

Ворот для ручного вкручивания продаётся уже со стержнями.

Подготовительные работы

Сначала следует расчистить место, где планируется пристройка. Затем нужно демонтировать крыльцо и отмостку. Грунт под винтовой фундамент можно просто разровнять лопатой. После этого при помощи колышков и верёвки делают разметку периметра веранды. Далее намечают места установки свай и в них выкапывают небольшие лунки для удобства вкручивания.

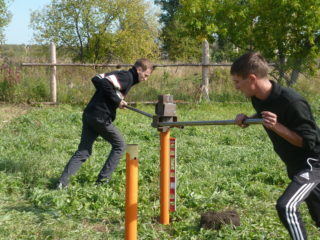

Как вкрутить винтовые сваи

Порядок работ для установки винтовых свай следующий:

1. Стержневую трубу вставляют лопастью в лунку и вкручивают воротом. Лучше всего, когда данную процедуру делают два человека. В начале вкручивания требуется постоянно проверять вертикальное положение свай отвесом и поправлять его, если необходимо. При наличии небольшого отклонения, сваи обрезают, ровняя концы по уровню. На поверхности обычно оставляют 20–30 см трубы (зависит от высоты цоколя).
2. Когда все сваи устанавливают на нужную глубину, то при помощи гидроуровня на надземных концах делают отметки для ростверка.
3. Стержни обрезают угловой шлифовальной машинкой на помеченном уровне.
4. В свайные полости заливают бетон и тут же трамбуют уплотнителем.
5. В середину цементной смеси вставляют стальной стержень (это нужно для веранды с ростверком из дерева). Затем к нему крепят нижний венцовый брус.
6. Трубу закрывают оголовком и приваривают его.
7. Сверху крепят гидроизоляцию.

При определении параметров веранды, примыкающей к стене дома, проводят черту. При её нанесении учитывают толщину пиломатериалов, которые укладывают сверху.

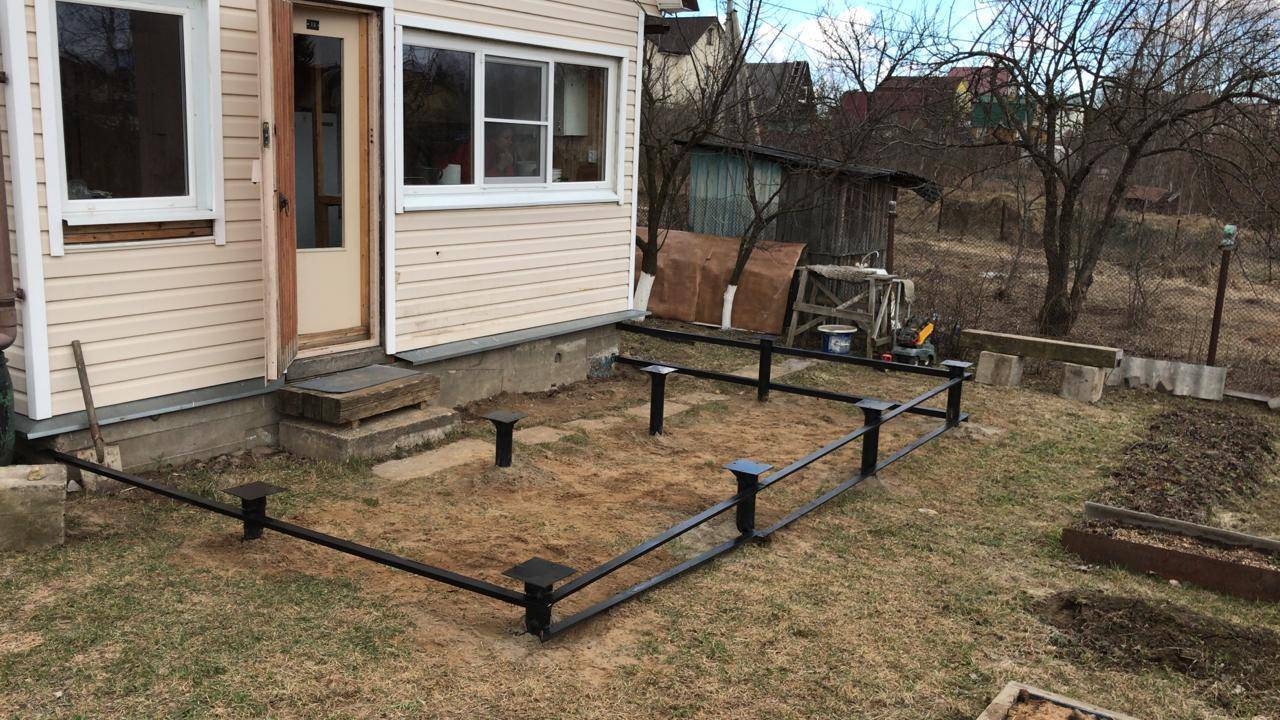

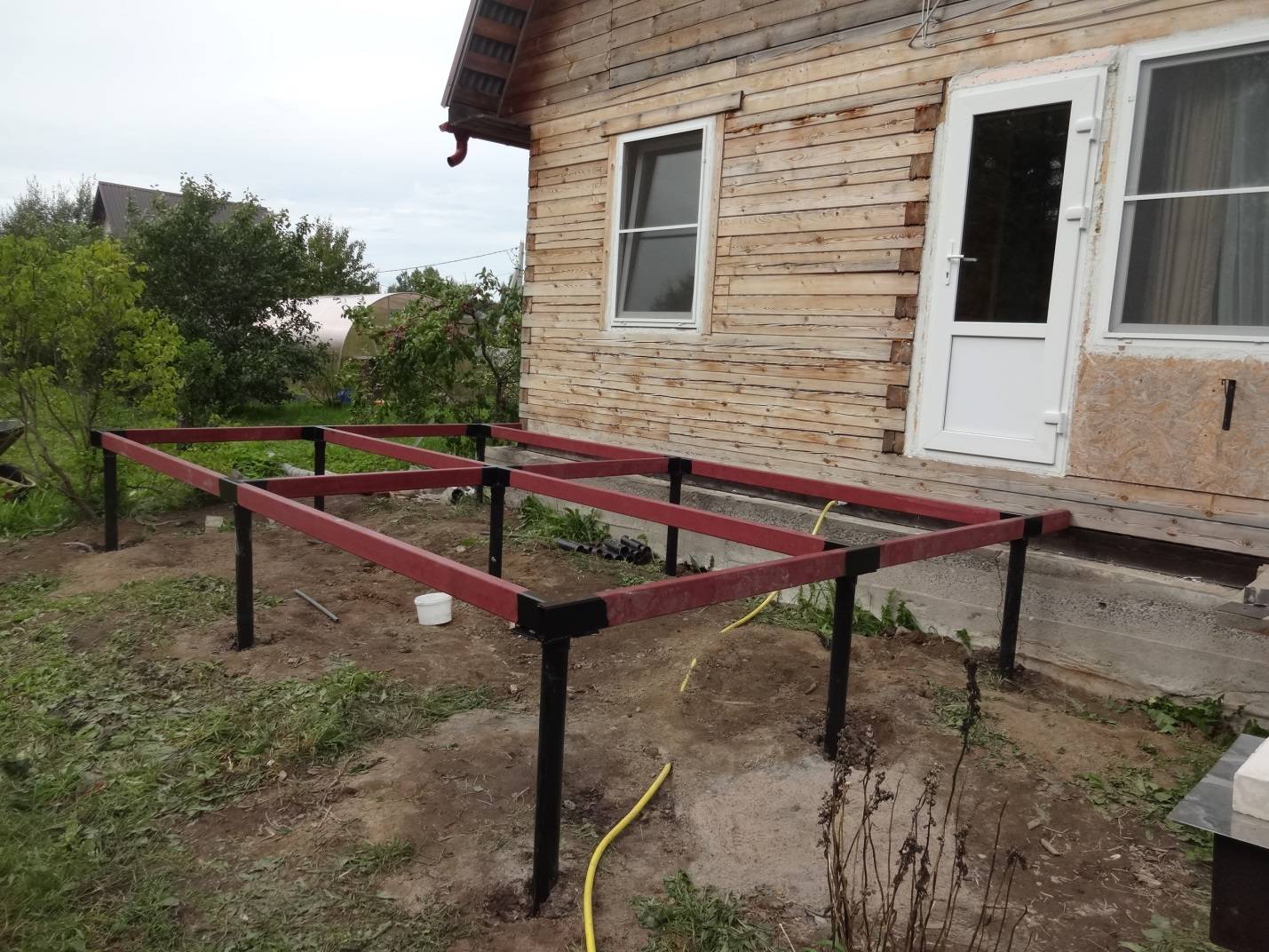

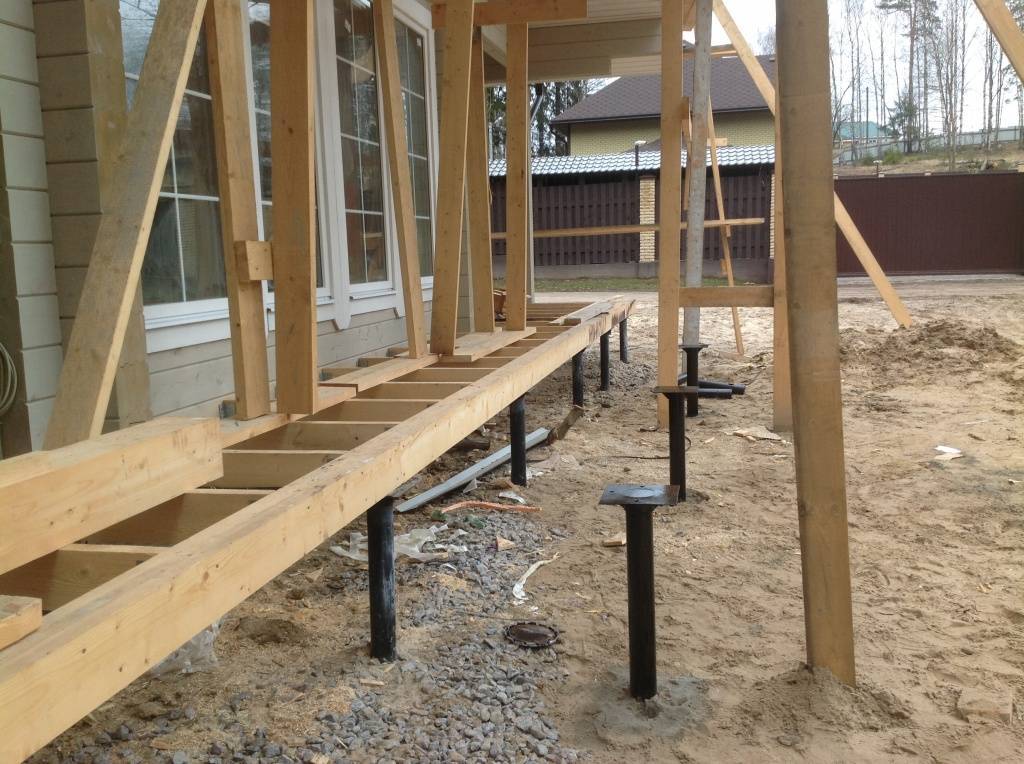

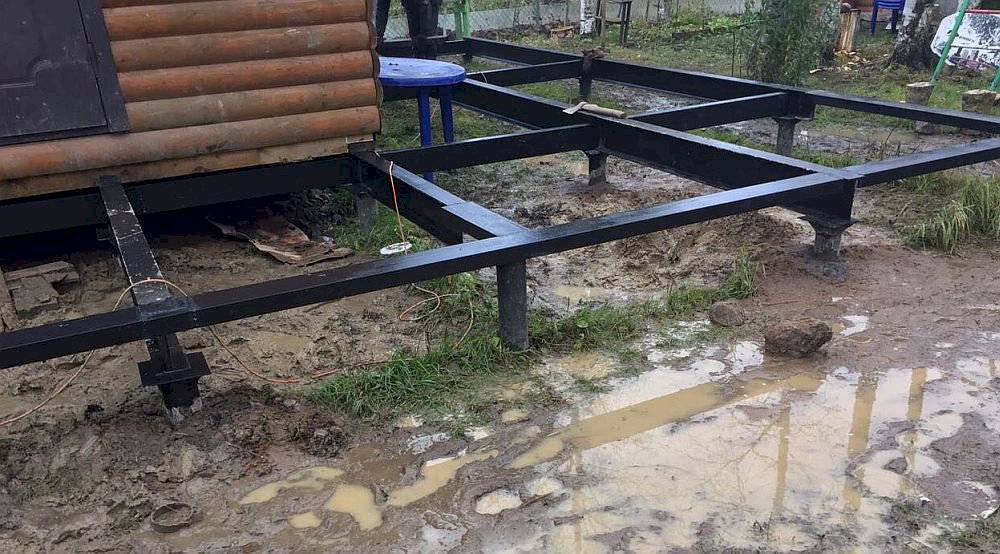

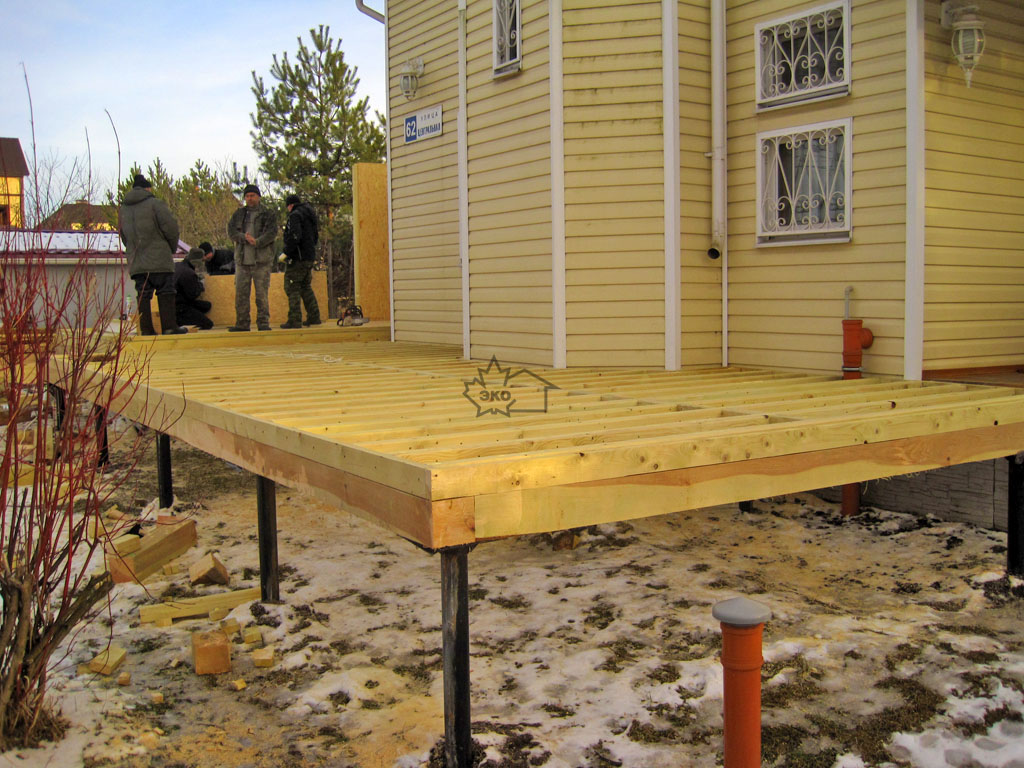

Монтаж ростверка и пола

Вдоль границ пристройки по сваям прокладывают венцовый брус. Если веранда значительных размеров, то балки забивают и внутри периметра с последующей обвязкой. Там же, при помощи уголка и шурупов, крепят лаги с промежутком в 50–60 см по периметру конструкции. Внизу можно сделать цоколь из сайдинга или плит. Затем устанавливают в углах вертикальные стойки, к которым будет крепиться навес или крыша. Поперёк лаг делают настил пола из досок. Пустоты между ними рекомендуется заполнить гравием.

В последнюю очередь устанавливают ограждение веранды

Её фундамент может незначительно оседать, поэтому конструкция должны быть самостоятельной. Между верандой и стеной делают зазор в 2-3 см, который заполняют утеплителями (например, минеральной ватой). Фундамент из винтовых свай для веранды частного дома можно установить самостоятельно, без проведения земельных работ и ожидания застывания бетона. Это значительно сокращает время и финансы на возведение пристройки.

Делаем каркас и крышу деревянной веранды своими руками

После полного застывания фундамента переходим к изготовлению каркаса деревянной веранды. Сначала нам нужно будет сделать нижнюю обвязку (ростверк). Делается он элементарно просто. Для его изготовления нужны крепкие деревянные балки или брусья. Мы будем использовать брус 100 х 100 мм для строительства всего каркаса, а брус  150 х 150 для изготовления ростверка. Пошаговая инструкция, как построить веранду своими руками продолжается.

ШАГ 1: ростверк. Чтобы изготовить надежную веранду, нужно сделать мощный фундамент и крепкий ростверк. Фундамент у нас уже есть. Перейдем к следующему. Чтобы сделать крепкий ростверк, нам понадобится использовать брус 150 х 150 мм. С него мы будем делать нижнюю обвязку всей веранды. Данный ростверк монтируется на шпильки столбчатого фундамента. В соответственных местах сверлятся отверстия, брусья устанавливаются на шпильки и сверху затягиваются гайками. Лишняя часть шпильки обрезается.

ШАГ 2: каркас веранды. Для каркаса и крыши веранды мы будем использовать брус 100 х 100 мм. Перед тем, как сделать веранду своими руками, необходимо обработать все доски от огня и влаги специальными химическими средствами. Чтобы каркас веранды был крепким, все углы нужно укреплять монтажными уголками, а в месте соединения каркаса веранды с ростверком, нужно сделать крепление в полдерева + усилить монтажными уголками. Каркас деревянной веранды делается очень просто. Если вы захотели сделать  открытую веранду своими руками, то вообще никаких проблем возникнуть не должно.

ШАГ 3: пол. Для изготовления пола веранды нужно установить специальные лаги на ростверк. В деревянном брусе нужно выпилить специальное углубление для установки лаги. Доски устанавливаются в эти пазы, и крепятся монтажными уголками. Теперь нужно приступать к изготовлению самого пола нашей веранды из дерева своими руками. Для этого мы будем использовать террасную доску, которая уже сразу защищена от влаги укладываем её на лаги, и крепим специальными саморезами по дереву.

 При строительстве каркаса, нужно учитывать будущий скат крыши, и делать необходимый угол наклона нужно  прямо сейчас. Обычно, те колоны, что располагаются ближе к стене, делаются выше. Тем самым мы в конце получим нужный нам наклон крыши.

ШАГ 4: верхняя обвязка. После возведения каркаса конструкция веранды все равно остается не надежной. Чтобы закрепить все «стены» и углы веранды, нужно изготовить верхнюю обвязку. Для этого мы будем использовать все тот же брус 100 х 100 мм. Связываем все вертикальные стойки горизонтальными брусьями, используем монтажные уголки и крепление в полдерева.

ШАГ 5: крыша. Изготовление веранды к дому своими руками располагает, что крыша будет односкатной. Чтобы сделать односкатную крышу, много ума не надо. Когда вы строили каркас, вы уже позаботились об угле наклона крыши. Верхняя обвязка дала нам «фундамент» для строительства односкатной крыши. Теперь нужно положить несколько продольных стропильных досок, и сделать обрешетку, под вашу будущую кровлю. Густота поперечных планок полностью зависит от кровельного материала, который будет использоваться.

 По необходимости делаем гидроизоляционный и утеплительный слой, прибиваем все оцинкованными гвоздями с широкими шляпками. Теперь можно приступать к монтажу кровельного материала. Наша любимая металлочерепица будет использоваться и для строительства дачной веранды своими руками. Крепим листы металлочерепицы специальными саморезами с прорезиненной шайбой.

Вот наша деревянная веранда почти готова. Пол есть, стены есть, крыша есть. Осталось её немного приукрасить и довести до логического завершения всю конструкцию. Можно добавить поликарбоната на стены веранды. Если положить 1 лист поликарбоната горизонтально, и зафиксировать его снизу каркаса, то получится вполне неплохо. Сейчас мы об этом и поговорим.

Разметка фундамента своими руками.

Для разметки основания необходимо сбить обносочные щиты из строганных досок и брусьев. Конструкция состоит из двух горизонтальных поясов, первый из которых используется для разбивки нулевого уровня свай (их высоты), второй — для разбивки верхней грани ростверка.

Свайный фундамент своими руками.

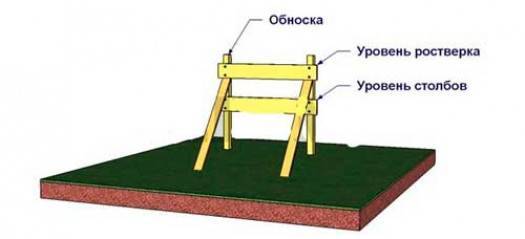

Рис. 1.6. Конфигурация щитов обноски.

Первоначально размечаются базисные линии фундамента (контуры стен здания) — от ориентира (забора либо границы участка) отсчитывается расстояние и устанавливается обноска первой стены, между щитами натягивается бечевка (нить фиксируется с помощью вкрученного в доску самореза).

Перпендикулярно к проложенному контуру размечается смежная стена. Прямой угол проверяется посредством египетского треугольника (на пересекающихся шнурках отступается расстояние в 3 и 4 метра, делается пометка изолентой и вымеривается длина диагонали — при правильном угле ее длина составляет 5 метров).

Свайный фундамент своими руками.

Рис. 1.7. Разметка свайного фундамента.

Этапы работ по возведению террасы на свайно-винтовом фундаменте

Работы по возведению террасы на свайно-винтовых фундаментов выполняются в несколько последовательных этапов, включающих:

1. Проектирование.

2. Разметку и подготовку участка.

3. Монтаж фундамента.

4. Установку опор крыши и верхнюю обвязку.

5. Монтаж кровли.

6. Настил пола.

7. Защитную обработку поверхностей.

На стадии проектирования учитываются все технические моменты, связанные со строительством, также прорабатывается внешний облик конструкции — при необходимости выполняется дизайн-проект, содержащий 3D визуализацию объекта.

Процесс монтажа свайного поля под террасу не имеет принципиальных отличий от установки ростверка под тот же каркасник: на начальном этапе работ важно произвести точную разметку — места установки свай обозначить клиньями. На установленные сваи привариваются оголовки, распределяющие вертикальные нагрузки от террасы на винтовую опору и горизонтальные нагрузки, которые передаются от обвязки, по оголовкам производится обвязка — она соединяет свайно-винтовой фундамент в единую конструкцию, повышая ее несущую способность

На установленные сваи привариваются оголовки, распределяющие вертикальные нагрузки от террасы на винтовую опору и горизонтальные нагрузки, которые передаются от обвязки, по оголовкам производится обвязка — она соединяет свайно-винтовой фундамент в единую конструкцию, повышая ее несущую способность.

Пол на террасах со свайно-винтовым фундаментом обычно обшивают деревом — досками из сосны, лиственницы или настилом на основе ДПК. На финальном этапе выполняют защитную обработку материалов.

Фундамент на столбах

Построить веранду без фундамента это все равно что, выкопать самому себе яму. Со временем под неустойчивой почвой даже легкая постройка просядет, поедет и ее нельзя будет эксплуатировать. Хотя бы какая-то, но опорная конструкция  должна быть обязательно.

Для того чтобы сделать фундамент под веранду, нужно запастись следующими материалами:

• бетонная смесь;
• деревянные доски;
• кирпичи;
• щебенка и песок.

Столбчатый фундамент для веранды своими руками в своей основе имеет кирпичи. Из этого материала возводятся столбы

Важно верно рассчитать их месторасположение. Главные 4 столба ставятся на углах будущего здания, дополнительные примерно между ними и в местах повышенной нагрузки. Пошаговая инструкция как сделать столбчатый фундамент под веранду:

Пошаговая инструкция как сделать столбчатый фундамент под веранду:

• Глубина ям для столбов примерно 1000 см.
• Высотой примерно в 200 мм накладываем песка в самый низ.
• После, на песок сыпем щебенку – примерно 100 мм. Если ее нет, то сыпем гравий, предварительно замоченный  в горячей воде.
• Если вы ставите деревянную опалубку, то примерно на 150 мм пролейте ее цементной смесью.
• После застывания, необходимо разровнять поверхность и ставить столбы. Высота будет зависеть от желаемой высоты будущего пола.
• Столбы уложены, заполните пустое пространство в яме. Здесь на помощь придет расколотый кирпич, который смешан с бетоном.

Таким образом, фундамент для веранды к дому своими руками готов.

Формирование напольного настила

Закрытой ли является планируемая веранда или же ее главный атрибут — полная открытость, в любом случае пол террасы должен быть прочным, теплым и защищенным от разрушения.

Чаще всего, даже если остальные части веранды делаются из бетона или кирпича, пол делается деревянным. Это связано и с практическими, и с эстетическими свойствами этого материала:

• дерево не дает теплу из помещения утекать в землю;
• оно прочное;
• древесина является полностью безопасной для здоровья;
• такой пол практически не требует декоративной обработки, поскольку материал сам по себе весьма красив — достаточно лишь покрыть его слоем лака для защиты от повреждений.

Пол на готовом фундаменте строится в следующем порядке.

1. Производится утепление — сделать это можно любым удобным способом. Оптимальный вариант — заполнение пространства между поверхностью земли и дощатым настилом слоем керамзита.
2. Конструкция защищается от влаги — для этого можно использовать рубероид или жидкий полимерный гидроизоляционный материал.
3. Над фундаментом закрепляются деревянные лаги .
4. Настилаются доски . Чтобы из-под пола не дуло, а эстетика покрытия не была нарушена щелями, соединения досок следует обработать силиконовым герметиком.

Все деревянные элементы веранды обязательно должны быть обработаны антисептическими и антибактериальными пропитками. Это защитит пол террасы от гниения, поражения грибковыми и другими микроорганизмами, значительно продлив срок его службы.
