Как пользоваться мультиметром: подробная инструкция для начинающих

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

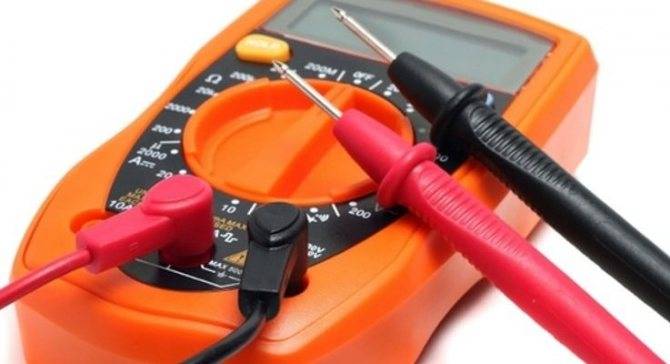

Что ты такое – Мультиметр

Итак, прежде чем хватать прибор и пытаться что-либо им измерить, нужно знать какими функциями он наделен. И что же за иероглифы на лицевой панели начертаны.

В качестве подопытного образца будет выступать мультиметр Мастер MY – 62 (моя рабочая лошадка, которая выполняет практически все возможные функции).

Мультиметр Мастер MY 62

Если внимательно посмотрите на выше представленное изображение, то сможете увидеть следующие обозначения:

Auto Power OFF (ON/OFF) – красная кнопка. В принципе тут все предельно понятно. Эта кнопка отвечает за включение и отключение мультиметра, а надпись «Auto» говорит о том, что в случае того, если вы забыли выключить мультиметр, он автоматически отключится (в моем случае через 40 минут).

В Аппаратах попроще забывать отключать мультиметр крайне не рекомендуется, так как никакого отключения не произойдет и мультиметр будет разряжаться.

• V ~ (или ACV) — означает что в этом секторе происходит измерение переменного напряжения, а цифрами указывается предел производимых измерений.
• V ― (или DCV) в данном секторе производится измерение постоянного напряжения (в случае если есть такой знак «—», то еще и импульсного напряжения). Цифрами так же указаны пределы измерения (если после цифр идут буквы, например 200m, то приставка «m» означает, что предел равен 200 милливольтам или же 0,2 Вольта).

Мультиметр и его индикаторы

• Ω —  с помощью данного сектора мультиметра происходит измерение сопротивления. Приставки «К» — кОм, означает что, например, сопротивление 2К равно 2 000 Ом, а 2М — это 2 000 000 Ом.
• hFe — с помощью данной функции можно проверять на целостность транзисторы.
• A ~ — в данном разделе происходит измерение переменного тока. Максимальный предел для всех мультиметров составляет 10 Ампер (тут есть свои тонкости, которые мы рассмотрим далее).
• A (либо же DCA) — как вы наверное уже догадались и сами тут измеряют постоянный ток. При наличии значка «—» — импульсный.
• F — в данном секторе мультиметра происходит измерение емкости конденсаторов. В моем конкретном случае предельная емкость измеряемого конденсатора равна 20 микрофарадам (есть мультиметры с большими параметрами).
• ˚С —  измерение температуры.

Для лучшего восприятия внимательно рассмотрите изображение мультиметра с поясняющими надписями:

Мультиметр с расписанными функциями

А это более простой вариант мультиметра

Мультиметр DT-832 с расписанными функциями

Обратили внимание, что в одном случае на мультиметре три разъема, а во втором аж четыре? Но проводов то всего два. Это говорит о том, что для правильного измерения требуемых параметров нам с вами нужно верно размещать провода

Проверка радиодеталей

Если у радиолюбителя есть мультиметр цифровой, как пользоваться этим прибором для проверки работоспособности и измерения характеристик транзисторов, диодов и конденсаторов он должен знать обязательно. Тут всё очень просто:

В СОМ-гнездо следует установить чёрный щуп, в VΩmA-гнездо – красный.

Чёрный щуп (его второй конец) нужно присоединить к катоду диода (к «минусу») проверяемой детали, а красный соответственно – к катоду анода (к «плюсу»).

На экране высветится сопротивление детали.

Если при любых положениях (как в описанном алгоритме или с обратным расположением подключённых к аноду и диоду щупов) отображается единица, это означает, что деталь сгорела. При показании, которое составляет менее единицы, диод пробит.


Видео описание

Подробнее о том, как проводится эта проверка, можно посмотреть в видео:

Чтобы проверить транзистор, необходимо переключить прибор мультиметр в режим «hfe», совместить три выхода детали с разъёмчиками на устройстве. Они называются «В», «Е» и «С» и соответствуют «базе», «эмиттеру» и «коллектору» на транзисторе. При верном соединении на экране мультиметра появится значение усиления исследуемой радиодетали.

Итак, как пользоваться тестером мультиметром, чтобы проверить конденсатор на его ёмкость: эту деталь необходимо вставить в соответствующие разъёмы на приборе (сектор «СХ»). Путём кручения тумблера можно подогнать измерительные пределы под нужный по числовому выражению показатель.


А вот о том, как работать с мультиметром для измерения всяческих характеристик машины, стоит узнать владельцу легкового авто. Например, напряжение переменное в электросети авто проверяют так:

1. Сначала следует перевести положение тумблера на «ACV».
2. Щупы устанавливаются в гнёзда (чёрный – в «COM», красный – «V/Ω»),
3. На рубильнике выставляется соответствующий измерительный предел.

Видео описание

О том, как быстро проверить автоаккумулятор мультиметром – в этом видео:

Дальнейшие измерения будут производиться аналогично. Чтобы померить силу тока у проводки вашей машины или для отдельного электроприбора, следует сначала узнать, какой именно ток нужно проверять (так, маркировка «DCA» указывает на постоянный). Для замера сопротивления тумблер устанавливается в любое положение, при этом не забываем выключать питание в сети.

Коротко о главном

Любому автолюбителю, радиолюбителю или тому, кто сталкивается с электрическим током, работой бытовых приборов, стоит знать, как правильно пользоваться мультиметром.

Выполнив несколько простых действий, можно узнать напряжение, силу тока, сопротивление электроцепи, применив любой вид мультиметра.

Автомобильные аккумуляторы, радиодетали и электрические приборы также могут быть исследованы с помощью multimetr-тестера.


Электронные или умные индикаторы

Эти приборы можно назвать «мини-мультиметром», так как функциональность достаточно широкая. Разница в том, что это не измерительный прибор и показаниям его можно верить с натяжкой. Получить ориентировочные значения вы можете, но для точных измерений требуется все-таки мультиметр.

Могут иметь два режима работы:

• контактный;
• бесконтактный.

Одна из самых распространенных электронных индикаторных отверток — IEK ОП 2Э

В бесконтактном обычно есть работа с большей и меньшей чувствительностью. Так что этот прибор объединяет в себе два описанных ранее — контактную и бесконтактную индикаторную отвертку. Есть два варианта исполнения:

• с сигнальными светодиодами;
• с жидкокристаллическим дисплеем.

Для моделей со светодиодами, придется для начала запоминать, в каком случае светятся какие светодиоды. Обычно их два — красный и зеленый, но могут быть и другие варианты. С жидкокристаллическим дисплеем проще — прочесть показания не составит труда.

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

1. Силу тока (переменного).
2. Напряжения участка цепи.
3. Индуктивность катушки.
4. Емкость конденсатора.
5. Сопротивление проводника.
6. Частоту колебаний.
7. Параметры постоянного тока.
8. Температуру нагрева.

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

1. С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
2. Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
3. Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
4. Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
5. Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
6. Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.

Базовые возможности

Чтобы проверить факт наличия потенциала (фазы), нет необходимости тратиться на покупку дорогостоящего прибора.

Самый простой тестер напряжения – отвертка индикаторная. Внутри ее прозрачного корпуса есть небольшая лампочка, которая загорается при прикосновении жалом к участку, находящемуся под потенциалом.

Как тестером проверить напряжение? На верхней стороне диэлектрической рукоятки есть специальный металлический «пятак». Для проверки участка цепи необходимо прикоснуться жалом отвертки к проверяемому проводнику, а пальцем – к «пятаку». Само жало при этом трогать нельзя. Если фаза присутствует, то лампочка внутри отвертки засветится. Второе название таких отверток – пробники. Они рассчитаны на напряжение до 250 В.

Не рекомендуется покупать самые дешевые модели, так как в случае пробоя внутреннего резистора или ошибки в схеме можно получить удар током. Более совершенные решения не требуют непосредственного прикосновения к участку цепи. Жалом такой отвертки нужно просто провести над проводником. Рассчитаны на напряжение до 600 В.

Кроме того, некоторые модели снабжены дисплеем, отображающим действующее значение.

Существуют модификации, не требующие прикосновения пальцем к «пятаку». Можно без особых проблем приобрести тестер напряжения. Инструкция же к нему должна быть обязательно прочитана. Это не только сохранит прибор от повреждения, но и обезопасит самого человека.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр видео инструкция

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Какой мультиметр выбрать?

Выбирая мультиметр для дома, нет необходимости обращать внимание на модели, внесенные в Госреестр, так как это сказывается на их стоимости. С бытовыми нуждами справится простой прибор с функциями авометра стоимостью 300 – 500 рублей

С бытовыми нуждами справится простой прибор с функциями авометра стоимостью 300 – 500 рублей.

Главное, чтобы его корпус был защищен от попадания пыли и влаги (IP67), а точность не была ниже 1%.

Некоторые модели не оснащаются звуковой прозвонкой, а именно эта функция используется домашними мастерами чаще всего, что следует учитывать.

Такой мультиметр подойдет и для ремонта автомобиля, а специалистам, занимающимся профессионально электросетями транспортных средств, лучше приобрести именно специальный автомобильный вариант.

Для профессиональной деятельности необходимо выбирать мультиметр с минимальными погрешностями измерений.

Обратить внимание важно на наличие именно требуемых функций и не переплачивать, например, за встроенный осцилограф. Каждая дополнительная функция – значительное удорожание аппарата

Каждая дополнительная функция – значительное удорожание аппарата.

Критерии выбора

При выборе тестера учитывают такие его характеристики, как:

• Форма жала – жало устройства должно быть плоским и прочным. Это позволит не только измерять напряжение, но и откручивать различные винты на клеммниках, монтажных коробах для проводки;
• Материал – корпус тестера должен быть изготовлен из устойчивого к ударам пластика;
• Удобства использования – приспособление должно хорошо лежать в руке, иметь клипсу для крепления его на лацкане кармана;
• Функционал – наиболее удобны модели, имеющие такие дополнительные функции, как «прозвонка», определение величины измеряемого напряжения;
• Способ оповещения о наличии напряжения – с помощью звука из встроенного динамика или срабатывания небольшого светодиода, неоновой лампочки;
• Наличие дисплея – небольшой монохромный дисплей позволяет отображать значение напряжения;
• Стоимость – для бытовых нужд используют простые модели стоимостью до 100 рублей. Опытные электрики применяют более дорогостоящие и надежные тестеры стоимостью до 300-400 рублей.
• Производитель – наиболее популярны и надежны изделия производства таких брендов, как Yato, Wortex, Stanley, IEK, Fluke.

Также, выбирая тестер, необходимо учитывать отзывы о той или иной модели в интернете.

Внешний вид мультиметра

Мультиметр – это универсальный прибор для измерения электрических характеристик, который объединяет в себе множество функций (в зависимости от модели). В минимальной комплектации такой прибор состоит из амперметра, вольтметра и омметра. В самом распространенном варианте он выполняется в цифровом виде портативного исполнения. Внешне имеет прямоугольную форму с дисплеем и поворотным или кнопочным переключателем функций. Для выполнения замеров к мультиметру подключаются два щупа (красный и черный) в строгом соответствии с маркировкой на приборе.

Краткое описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

Каждый прибор разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

• ACV или V~ – напряжение переменного тока;
• DCV или V- – напряжение постоянного тока;
• DCA или A- – сила постоянного тока;
• Ω — сопротивление на участке цепи или в электрическом приборе.

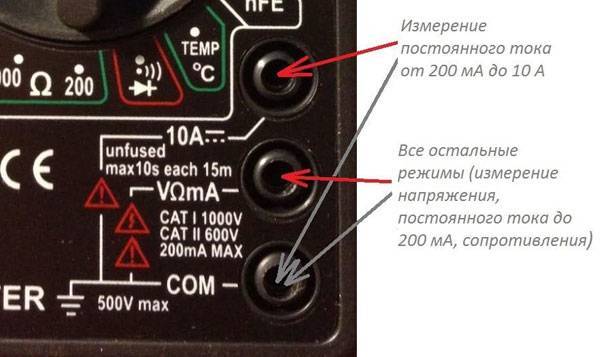

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра, количество гнёзд для подключения щупов, может быть различным. Подключать щупы для измерения электрических параметров сети необходимо в правильные гнёзда прибора. У большинства измерительных приборов маркировка гнёзд следующая:

• 10А- – для замера постоянного тока не превышающего 10 А (в это гнездо подключают красный плюсовой щуп);
• VΩmA или VΩ, V/Ω — в это гнездо подключают красный (плюсовой) щуп при определении напряжения, силы постоянного тока до 200 мА, для прозвонки диодов и цепей;
• COMMOM (COM) – общее гнездо для черного (минусового) щупа на всех типах мультиметров;
• 20А – такое гнездо существует не на всех моделях (чаще всего можно встретить на дорогих профессиональных устройствах), задача этого гнезда аналогична 10А-, но с пределом до 20 А.

Какие ещё могут быть кнопки

Помимо основных настроек мультиметра, он может иметь и дополнительные. Дорогие профессиональные устройства намного функциональнее бюджетных вариантов и позволяют специалисту производить следующие измерения:

• силы переменного тока (при наличии токоизмерительных клещей);
• целостность цепей (прозванивать), то есть проверять сопротивление сигнализируя о результатах с помощь звуковой или световой сигнализаций, а также показаниями на дисплее;
• тестирование работоспособности диодов (переключатель ->Ι-);
• параметров транзисторов (разъёмы и кнопки с обозначением hFE);
• ёмкости и индуктивности;
• температуры (для этого используется внешний датчик — обычно термопара).
• частоты (Hz).

Некоторые модели имеют дополнительные функции по индикации и обеспечению работы с устройством: подсветку, автоотключение питания и экономичный режим для аккумулятора, фиксирование результатов (кнопка hold) и запись в память устройства, выбор пределов измерений и индикацию по перегрузке и разряду батареи

Для безопасной работы с мультиметром важно, чтобы прибор имел определенную защиту при неправильном выборе предела измерений или режима работы. Обычно такая защита осуществляется с помощью плавких предохранителей и автоматических выключателей

Большинство качественных приборов от ответственных производителей имеет такую защиту.

Что такое тиристор, его устройство и обозначение на схеме

Тиристор — полупроводниковый элемент, имеющий только два состояния: «открыто» (ток проходит) и «закрыто» (тока нет). Причем оба состояния устойчивые, то есть переход происходит только при определенных условиях. Само переключение происходит очень быстро, хоть и не мгновенно.

Так выглядят тиристоры

По способу действия его можно сравнить с переключателем или ключом. Вот только переключается тиристор при помощи напряжения, а отключается пропаданием тока или снятием нагрузки. Так что принцип работы тиристора понять несложно. Можно представлять его как ключ с электрическим управлением. Так, да не совсем.

Тиристор, как правило, имеет три выхода. Один управляющий и два, через которые протекает ток. Можно попробовать коротко описать принцип работы. При подаче напряжения на управляющий выход, коммутируется цепь через анод-коллектор. То есть, он сравним с транзистором. Только с той разницей, что у транзистора величина пропускаемого тока зависит от поданного на управляющий вывод напряжения. А тиристор либо полностью открыт, либо полностью закрыт.

Внешний вид

Внешний вид тиристора зависит от даты его производства. Элементы времен Советского Союза — металлические, в виде «летающей тарелки» с тремя выводами. Два вывода — катод и управляющий электрод — находятся на «дне» или «крышке» (это с какой стороны смотреть). Причем электрод управления меньше по размерам. Анод может находиться с противоположной стороны от катода, или торчать вбок из-под шайбы, которая есть на корпусе.

Два вида тиристоров — современные и советские, обозначение на схемах

Современные тиристоры выглядят по-другому. Это небольшой пластиковый прямоугольник с металлической пластиной сверху и тремя выводами-ножками снизу. В современном варианте есть одно неудобство: надо смотреть в описании какой из выводов анод, где катод и управляющий электрод. Как правило, первый — анод, затем катод и крайний правый — это электрод. Но это как правило, то есть, не всегда.

Принцип работы

По принципу действия, тиристор можно еще сравнить с диодом. Пропускать ток он будет в одном направлении — от анода к катоду, но происходить это будет только в состоянии «открыто». На схемах тиристор похож на диод. Также имеется анод и катод, но есть еще дополнительный элемент — управляющий электрод. Понятное дело, есть отличия и в выходном напряжении (если сравнивать с диодом).

Принцип работы тиристора в устройствах переменного напряжения: на выходе есть только верхняя часть синусоиды

В схемах переменного напряжения тиристор будет пропускать только одну полуволну — верхнюю. Когда приходит нижняя полуволна, он сбрасывается в состояние «закрыто».
