Какой толщины должна быть стяжка над водяным теплым полом

Какая толщина стяжки для водяного теплого пола

Отправным расчетным моментом, чтобы определить толщину стяжки над теплым водяным полом, может стать диаметр труб, составляющих конструкцию. Чаще применяется материал с внутренним диаметром 16 мм и общим — 20 мм.

Для марки МВ 12 рекомендована высота укладки раствора — 60 мм. Применяя МВ 17, лучше усилить слой до 65-70 мм. Над системой из труб окажется 35-40 мм покрытия.

Взять можно традиционный цементный раствор, изготовленный самостоятельно, или приобрести готовые смеси, которые представлены в специализированных отделах. Для стяжки над водяным теплым полом необходимо предусмотреть наличие деформационных швов и полосы амортизации даже в миниатюрных пространствах. Обязательно следует выровнять финишный слой, осуществить черновую стяжку. Теплотехники подчеркивают, что именно бетонный заливной массив будет служить большим эффективным радиатором.

Теплый водяной пол из традиционного бетонного раствора потребует отсеянную песочную фракцию и цемент не ниже марки М-300.Рецепт с соблюдением пропорций: часть цемента, 3 — песочного ингредиента и порционно доливается вода до вязкого состояния. Толщину бетонной стяжки водяного теплого пола формируют из эластичной «пасты»: умельцы с успехом добавляют в смесь толику пластификаторов (подойдет жидкое мыло или обезжиривающее для мытья посуды из расчета 0,5 л на квадрат).

Готовые смеси применяют, руководствуясь инструкцией производителя. Толщина стяжки для водяного теплого пола в жилом доме более 100 мм — это постоянная переплата за энергоносители, инерционность и потери в области энергосбережения.

Креативные экспериментаторы делятся находками: на ж/б плиту укладывают керамзит, ЭППС (5-7 см), сетку. Затем производят разводку труб. И, задаваясь вопросом: какая толщина стяжки для теплого водяного пола должна быть в данном случае, рассматривают величину от 65 до 100 мм.

Какой слой стяжки под электрический теплый пол

Этот инновационный вариант подогрева универсален: исключены аварии с подтоплением, эргономичный кабель имеет диаметр до 7 мм. На теплый пол — укладка жилы производится змейкой — потребуется рациональная бетонная заливка. Профессионалы под разводку рекомендуют уложить армирующую основу, а также не забыть о деформационных швах с шагом в 4—6 мм, а глубиной — до трети толщины покрытия.

Толщину стяжки для электрического теплого пола определяют просто: до 450 мм над смонтированными кабелями в комнатах со средней и низкой нагрузкой. Минимально высота бетонной смеси над кабелем — 30 мм, что безопасно и подходит для обычной спальни или домашней ванной.

Можно ли заливать теплый пол частями. 15 самых распространенных ошибок, которые допускают при монтаже водяного теплого пола

У вас нет теплого пола, но вы хотите его сделать? Я собрал 15 самых распространенных ошибок, которые допускают при монтаже водяного теплого пола. Из-за этих ошибок, тысячи людей получают нерабочие системы отопления и возникают множество мифов про теплые полы.

Ошибки при монтаже водяного теплого пола. Мифы.

Самый распространенный миф, что невозможно отопить здание только теплыми полами – обязательно нужно ставить радиаторы. Потому что теплые полы не способны прогреть здание.

Ошибка номер 1.

На мой взгляд, самая грубая ошибка при монтаже любой системы отопления — это отсутствие расчета тепловых потерь здания. Когда не считают тепловые потери, то можно сказать система отопления делается на глаз.

На глаз подбираются радиаторы, обычно их подбирают по размеру окна или из расчета 1 секция на 10 квадратных метров, если используются секционные радиаторы. На глаз делаются теплые полы. Или лепят радиаторы в помещениях с теплыми полами «на всякий случай».

Если общаетесь с таким монтажником — гоните его в шею. На выходе получите либо не рабочую систему, либо потратите лишние деньги на строительстве системы отопления. Потому что монтажник за ваши деньги подстраховался и напихал лишних тепловых приборов.

Или наоборот — установил тепловые приборы малой мощности. В любом случае — это потери.

Как мне делали отопление

Со мной был такой случай. До того, как я стал специалистом по отоплению, мне в доме делали ремонт. Приехал монтажник, который должен был делать отопление. Мы ходим по дому. И я спрашиваю у него: «Сколько нужно ставить радиаторов и каких?»

Он ответил: «Сколько скажешь — столько и поставим».

Меня такой ответ смутил. Я думал, что он должен лучше меня знать сколько и каких.

Я говорю: «Мне нравятся секционные.»

Он: «Ну, давай секционные.»

Я: «А сколько?»

Он: «Ну, давай под каждое окно?»

Я: «По сколько секций?»

Он: «Ну, давай по четыре.»

Я: «Четыре не мало?»

Он: «Давай по пять.»

Я: «Почему по пять?»

Он: «Так везде ставят.»

Я еще подумал: «Странный монтажник. Не знает, как радиаторы подбирать.» Мы тогда кое-как решили сколько и куда поставить.

И в первую зиму после ремонта я и моя семья благополучно мерзли в нашем доме. Я потом менял одни радиаторы на более мощные, другие наращивал. В общем, из-за некомпетентности монтажника решал много головняков с отоплением.

Теплые полы тоже пришлось переделывать.

Если вы думаете, что это просто такой неумелый монтажник мне попался — вы ошибаетесь. Таких «мастеров» очень много. И каждый из вас рискует работать с таким.

Первое, что следует сделать ДО монтажа системы отопления — это рассчитать теплопотери. Такой расчет покажет: хватит ли мощности теплых полов для обогрева здания или нет; на сколько не хватит, какой мощности нужны дополнительные тепловые приборы.

Расчет тепловых потерь поможет избежать многих  ошибок при строительстве системы отопления.

Ошибка номер 2: неправильный шаг трубы.

Шаг трубы теплого пола делается так, как привыкли монтажники. Кто-то делает 20 см. Кто-то делает 25. Бывают случаи, когда делают шаг трубы и по 30, и по 40 см.

И эта вторая распространенная ошибка, которая вытекает из первой ошибки. Нет расчетов тепловых потерь, соответственно непонятно какую мощность нужно компенсировать.  Поэтому часто монтажники делают как попало.

Конструкция теплого пола, шаг трубы — это расчетные параметры. Делать шаг трубы более 20 см — большой риск, можно получить температурную зебру. Это когда поверхность пола неравномерно прогревается, образуя полосы.

Ошибка номер 3.

Третья ошибка: плохая изоляция под трубами теплого пола или вообще ее отсутствие. Горе-монтажники объясняют это тем, что тепло поднимается вверх, поэтому трубу можно укладывать без изоляции: прямо на бетон или на грунт. Так делать нельзя.

У бетонной стяжки теплопроводность в тридцать! раз больше, чем у воздуха. Поэтому тепловая энергия будет, как и все в природе стремиться переместиться туда, где наименьшее сопротивление. Поэтому если сделать теплые полы без изоляции, большая часть тепла будет рассеиваться в конструкции или в грунт.

Ошибка номер 4.

Четвертая ошибка. Отсутствие компенсационных зазоров —  демпферов. Вы знаете, что при нагреве материалы расширяются. И стяжка, в которой смонтированы трубы водяного теплого пола при нагреве тоже будет расширяться. И если ей некуда расширяться, она начнет лопаться. Напольное покрытие тоже начинает деформироваться.

Ошибка номер 5.

Пятая ошибка: длинные контуры труб теплого пола. Длинные контуры создают большое гидравлическое сопротивление, что влечет за собой ухудшение циркуляции теплоносителя в трубах теплого пола.

Чем и как она выполняется заливка?

То, что теплый пол – это некий пирог, состав которого – это слои с неукоснительным соблюдением первоочередности, должно быть понятно всем, кто собирается его обустраивать. Весьма важным будет в этой многослойности сделать основание и верхнюю часть. То и другое – стяжка под теплый пол. В приготовлении раствора для неё возможны два варианта:

1. Состав на основе цемента и песка. Это стяжка из бетона.
2. Стяжка из специализированных смесей. Они продаются в сухом виде. А там, где будет проходить укладка, их нужно развести в определенной пропорции. Профессиональное название такой стяжки – полусухая.

Первый вариант более трудоемкий и сложный при выполнении, чем второй. Тем не менее каждый из способов заливки имеет определенные достоинства и недостатки.

Бетон для основания пирога

Самый распространенный и достаточно несложный вариант (если, конечно, не считать трудоемкости при воплощении) предполагает использование бетона. Последний может быть изготовлен на заводе. В этом случае на площадку к определенному времени доставляется необходимое количество раствора и он подается к нужному месту из специальных шлангов. Этот вариант могут позволить себе профессиональные строители на крупных объектах.

Другие случаи потребует первоначального приготовления своими руками раствора бетона, а затем его распределения по поверхности. Теперь о некоторых особенностях соблюдения технологии.

Бетонная смесь обязательно должна состоять из цемента, воды и песка. Пропорции раствора для стяжки следующие: цемент – 1 часть, вода – 0,7 частей и песок – 3 части.

Для создания эластичной смеси лучше всего в её состав добавить пластификатор для стяжки теплого пола. Он, прежде всего, позволит сделать качественный раствор, который при растекании по поверхности заполнит все трещины, высохнет за оптимальное количество времени и даст возможность, чтобы толщина стяжки была несколько снижена.

Такой состав бетонной смеси, приготовленный своими руками, позволяет получить стяжку для качественного теплого водяного пола, где толщина может быть даже меньше 30 миллиметров. Но стоит учесть, столь незначительная высота стяжки должна быть в небольших помещениях и при условии, что нижняя стяжка абсолютно идеально выровняла поверхность.

Весьма желательно, когда происходит укладка раствора, использовать армированную сетку. Она позволяет увеличивать прочность смеси и в итоге получать крепкий и ровный пол без трещин.

После того как приготовленная своими руками смесь разлита над трубами теплого пола, проведены манипуляции по удалению воздуха и выравниванию поверхности, нужно будет смочить застывающий раствор водой. Это стоит провести на вторые сутки после укладки. Затем пол нужно закрыть обычной пленкой и дать ему постоять не менее 4 недель. Всё это позволит получить поверхность ровную и без трещин.

Сухие смеси

Использование готовой смеси, которую нужно разбавить водой не только упрощает процесс, но и дает возможность без особых проблем добиться ровности заливаемой поверхности. Однако стоимость такого варианта значительно дороже, чем при использовании цемента и песка. Примечательно, что сухие смеси можно использовать для выполнения весьма тонкого слоя стяжки над уже неудачно (неровной, с трещинами) сделанной цементно-песчаной поверхностью.

Сухая смесь может быть смешана с водой при помощи насадки миксер

К преимуществам сухих составов можно отнести следующее:

•  нет необходимости использовать что-то еще, кроме воды и сухой смеси;
•  их укладка проходит просто, не придется «таскать» емкости с тяжелым раствором
•  смесь максимально пластична и поэтому легко заполняет нужное пространство.

Время её высыхания минимально.

Если вы не специалист в приготовлении бетонных растворов и впервые готовитесь сделать заливку стяжки своими руками, то готовая сухая смесь – оптимальный вариант.

Состав самодельного раствора для тёплого водяного пола.

Самодельных составов для тёплого водяного пола существует несколько, а вернее пять основных, в которые добавляется или меняется всего одно составляющее, а может включаться всё ниже перечисленное:

1. Граншлак (гранулированный шлак);
2. Песок;
3. Фибра*;
4. Пластификатор;
5. Всё вместе;

Но изначально в состав входит цемент и песок. Цемент можно брать любой марки, только стоит помнить, что количество цемента от взятой марки будет варьироваться. И с этого места по подробнее!
Самым популярным цементом* который добавляют в состав для устройства стяжки по тёплому водяному полу, является цемент марки 300 (М 300). М 300 означает, что цемент может выдерживать 300 кг давления на один метр квадратный высохшего состава. Но это не только из за этого. Просто цемент марки 300 самый ходовой и его с лёгкостью можно купить в магазине. Если вы возьмёте цемент марки 200 или 400, это тоже ничего, по техническим характеристикам они не отличаются вообще, ну кроме выдерживаемого давления на 1м². Вы только сами подумайте, это что у нас в квартире может так давить на стяжку больше 200 кг на 1 м² ? Только слон!

Состав раствора в который входит гранулированный шлак — нужно в ёмкость положить 1 порцию цемента (М 300-М 400), 3 порции песка и 2 порции граншлака. Если взять цемент марки М 200, то тут понадобится 2 равных порции песка цементу и 2 порции шлака. Взяв цемент марки 500, песка можно будет положить 4 и 3 порции граншлака.

Состав для раствора тёплого пола из песка и фибры — Как всегда возьмём 1 порцию цемента М 300 и четыре порции песка, а вот фибры положим 700 грамм на 1 м³ раствора. Фибра должна быть длинною 12 миллиметров. Если мы возьмём цемент марки М 400, то песка можно будет добавить на одну порцию больше и соответственно взяв цемент М 500, состав раствора получится 1:6.

Состав раствора из цемента, песка, граншлака и пластификатора — тут в состав всё ложится согласно параметров которые мы выше перечислили, только добавляется ещё пластификатор, который крупные и угловатые частицы гранулированного шлака, сделает более лояльными друг к другу, и раствор будет лучше растягиваться. Пластификатор добавляется согласно параметров указанных на упаковке. Как правило это 50-150 грамм пластификатора на один куб смеси для тёплого пола.

Состав раствора ” Всё включено” — это будет матёрый раствор для тёплого пола. В него можно напихать всё что было выше перечислено согласно пропорциям и заявленной марки цемента, а также положить металлическую или пластиковую армирующую сетку*, что сделает сам состав, а позже бетонную стяжку, зубодробильной!
Абсолютно все составы раствора потребуют воды на 1 м³, не меньше чем 210-230 литров.

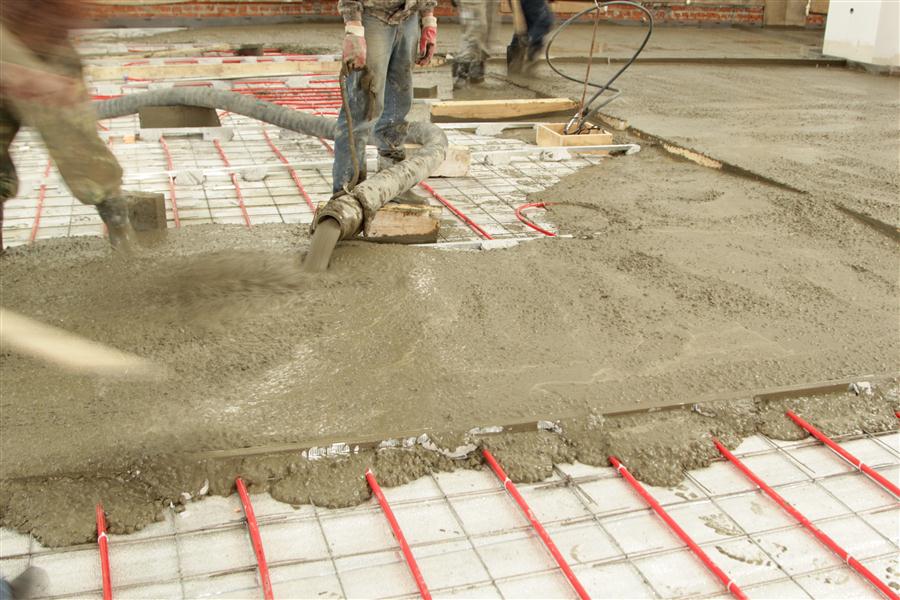

Заливка контура пола раствором

В принципе, стяжка поверх тёплого пола заливается, как и любая другая. Если проблемы и возникают, так это при установке маяков, так как основание под ними «играет», и без определённого навыка их достаточно трудно вывести в один уровень. Расстояние между ними должно быть таким, чтобы правило, которым будет производиться выравнивание, выступало за границы параллельных маяков на 25 см. Если у инструмента длина 2 м, шаг между маяками должен быть 1,5 м.

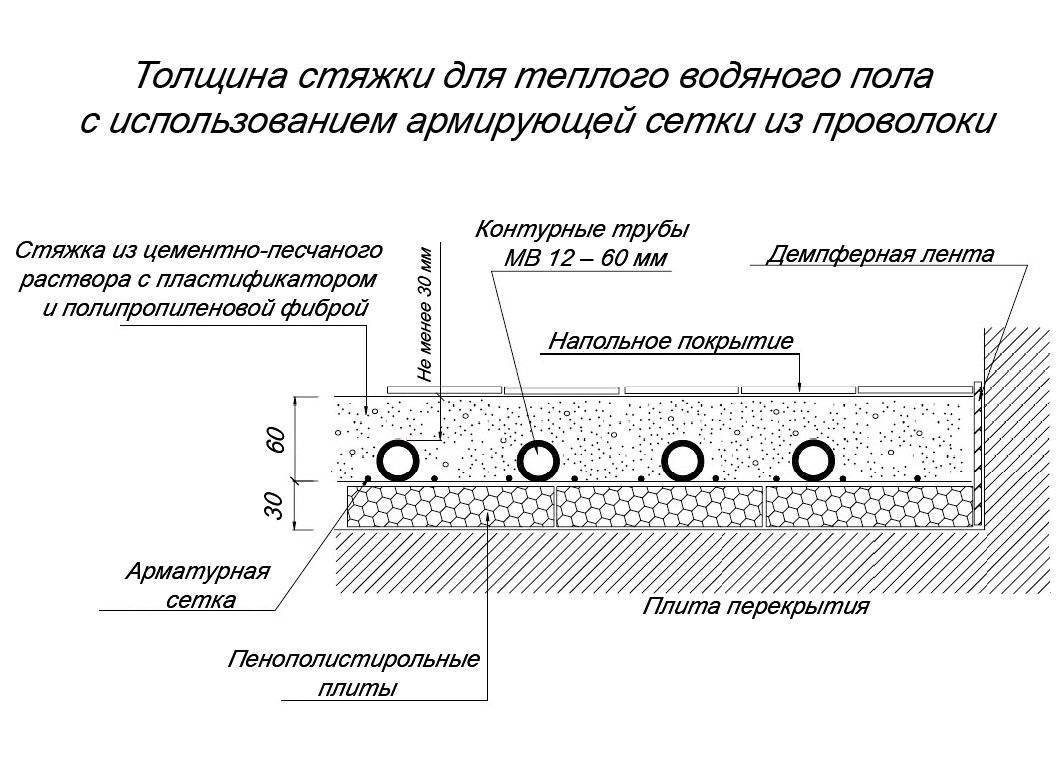

Толщина стяжки для теплого водяного пола

Таблица. Проясняем все нюансы установки.

Шаги, фото
Описание

Шаг 1 – сверление отверстий под дюбеля

Начинаете с того, что по заранее намеченным линиям сверлите отверстия под крепления. Если у вас, как в данном случае, в качестве утеплителя под трубами лежит пенопласт, дюбель-гвозди берёте размером 8*120 мм. То есть, их длина должна подбираться с таким учётом, чтобы, пройдя сквозь все слои, крепёж мог войти в черновое основание.

Шаг 2 – установка дюбелей

Прежде чем вставить дюбель в отверстие, на него нужно надеть шайбу. Она не позволит головке дюбеля проваливаться в пенопласт.

Шаг 3 – забивка гвоздей в дюбели

Лёгкими ударами молотка забиваете дюбели, но не до конца. Высоту, на которую их следует забить, нужно ещё определить.

Шаг 4 – определение уровня забивки дюбелей

Сделать это проще всего с помощью лазерного уровня. Отбиваете на стенах горизонталь, а затем перенесите отметку на любой подручный инструмент: стамеску, отвёртку, или как в данном случае, молоток

Если вы наклеите на него малярную ленту, то сможете нанести карандашом метку, после чего будете пользоваться инструментом, как шаблоном.

Шаг 5 – определение отметки верха маяка, установленного на дюбель

Теперь нужно определить отметку верха маяка при установке его на дюбель.

Обратите внимание!

Казалось бы, зачем это делать, если размер профиля итак известен? Связано это с конфигурацией его сечения. Как видите, головка самореза попадает в углубление, и высота маяка получается уже не 10, а 8 мм.

Шаг 6 – Определение разницы между чистовой высотой стяжки и высотой маяка

Переносите сделанную ранее отметку пола на эти 8 мм  ниже, и уже по ней забиваете дюбели.

Шаг 7 – окончательная забивка дюбеля

Бьёте по гвоздю до тех пор, пока отметка на шаблоне не совпадёт с лазерной линией.

Шаг 8 – установка маяка на дюбели

Далее ставите на дюбели маяк и снова выверяете отметку.

Шаг 9 – выкладка раствора под маяк

Удостоверившись, что отметки совпадают, можете выкладывать раствор вдоль ряда дюбелей, снимая его излишки так, чтобы видны были головки саморезов.

Шаг 10 – установка маячного профиля на раствор

Устанавливаете профили, добавляя раствор так, чтобы маяки оказались в нём утопленными.

Шаг 11 – снятие излишков раствора

Излишки раствора снимаете мастерком.

Шаг 12 – заливка стяжки

После того как раствор на маяках затвердеет, можно приступать к заливке основной стяжки

Сначала заполняете пространство между маяками кельмой.

Шаг 13 – выравнивание правилом

А затем, установив на два параллельных маяка правило (широкой стороной), снимаете излишки раствора, добиваясь идеально ровной поверхности.Примечание! На следующий день, когда стяжка затвердеет, необходимо тщательно очистить её от наплывов. Если финишное покрытие будет рулонное (линолеум, ковролин), поверхность придётся намочить и перетереть. Как вариант, можно сделать тонкий слой (1-2 мм) наливного пола.

Цены на наливные полы «Старатели»

наливные полы «Старатели»

Как видите, недостаточно просто знать, какой должна быть толщина стяжки тёплого пола — нужно ещё постараться, чтобы по всей площади помещения она была равномерной. Надеемся, что наша инструкция помогла вам разобраться в данном вопросе и сделать подогреваемый пол идеально ровным.

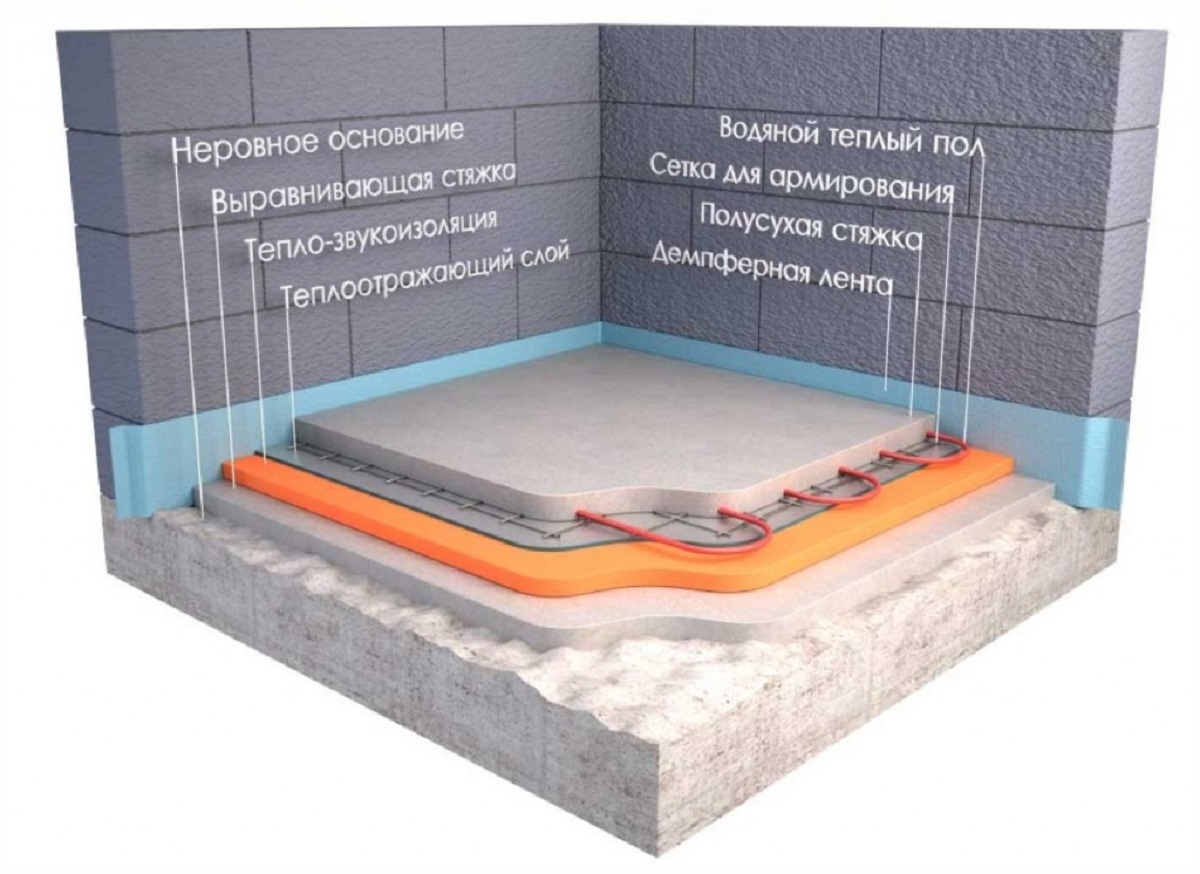

Требования к стяжке теплых полов

Стяжка представляет собой цементно-песчаный состав, с добавлением наполнителей, таких как керамзит или мелкий щебень. Однако существует несколько технологий подготовки поверхности:

1. Мокрая стяжка для водяного пола. Такой метод позволяет изготовить прочную бетонную плиту, однако полное затвердевание материала занимает 28 дней, а производить монтаж теплых водяных полов можно не ранее чем через полтора месяца.
2. Полусухая стяжка. В составе этой смеси также содержится цемент и песок, однако воды в этом случае добавляется намного меньше, за счет чего готовая смесь становится «глинообразной». Высыхает такая плита намного быстрее (порядка недели), после чего можно смело укладывать теплый пол.
3. Сухая стяжка. Такое основание изготавливается без добавления воды. На выравненный сухой смесью пол, укладываются листы фанеры. Однако такой способ рекомендуется, только если в помещении есть ограничение нагрузки для плит перекрытий.
4. Нивелирующий материал. Это готовые смеси, с помощью которых очень легко добиться идеально ровных поверхностей. В них уже есть все компоненты, которые придают смеси пластичность и прочность.

Все перечисленные способы монтажа бетонной стяжки подходят для теплых полов, поэтому тут все зависит от ваших возможностей и сроков.

Обратить внимание стоит на толщину будущей плиты, которая должна отвечать требованиям СНиП. Стяжка для теплого пола выполняется в несколько этапов:

• Сначала черновая (основание для водяного теплого пола, на которое укладывают утеплитель). Толщина этого слоя составляет 50 мм.
• Потом финишная (представляет собой чистовую бетонную стяжку для самого теплого пола). Толщина этого слоя не должна превышать 100 мм согласно СНиП. Для жилого помещения достаточно 50-70 мм, а для промышленного до 100 мм.

Важно! Если толщина стяжки будет превышена, это приведет к ее разрыву. Чтобы этого не допустить выполняются компенсационные швы

Теплопроводность стяжки для теплого пола, изготовленного своими руками, зависит от ее толщины. Соответственно необходимо проследить, чтобы высота плиты позволяла ей быстро нагреваться и отдавать полученное тепло в жилую комнату.

Также стоит уделить внимание приготовлению раствора для стяжки

Требования к стяжке для теплого пола

Как мы уже отмечали толщина и используемые для стяжки пола материалы не регламентируются, какими-то нормативными документами, но, тем не менее, при выполнении работ особое внимание следует уделить ровности поверхности и толщине слоя

Выравнивание поверхности очень важно как для дальнейшего правильного функционирования системы теплого пола, так и для чистовых поверхностей. Для выравнивания основы под трубы или кабель удобно применять самовыравнивающиеся смеси

Они легки в работе и позволяют достичь идеально ровных поверхностей

Для выравнивания основы под трубы или кабель удобно применять самовыравнивающиеся смеси. Они легки в работе и позволяют достичь идеально ровных поверхностей

Выравнивание поверхности очень важно как для дальнейшего правильного функционирования системы теплого пола, так и для чистовых поверхностей. Для выравнивания основы под трубы или кабель удобно применять самовыравнивающиеся смеси

Они легки в работе и позволяют достичь идеально ровных поверхностей.

Толщина стяжки для теплого пола, как правило, составляет от 3 до 5 сантиметров. Такая толщина делает конструкцию достаточно прочной и в тоже время максимально эффективной: обеспечивает равномерный и достаточно быстрый прогрев пола за короткий промежуток времени. Она оптимальна и для равномерной сушки стяжки. Толщина стяжки для водяного теплого пола несколько больше, чем для электрического теплого пола.

• не позволяют полу прогреваться равномерно, тем самым не равномерно отапливая помещение;
• вследствие возникновения локальных участков с повышенной температурой, происходит перегрев нагревательных элементов, что будет быстро выводить эти элементы из строя.

Поэтому если на стяжке появились трещины, их необходимо ликвидировать до укладки основного пола.

Помещение, в котором проводится заливка, необходимо защитить от сквозняков и прямых солнечных лучей. Это предотвратит неравномерное высыхание. Нельзя использовать для ускорения сушки какие-то дополнительные устройства или включать саму систему теплого пола. Затвердевание раствора должно проходить естественным способом.

Время затвердевания смесей, предоставляемых производителями, ниже, чем бетонного раствора. Через 48 часов после заливки пол увлажняют и затем накрывают клеенкой. В идеале в таком виде, с периодическим увлажнением через 3 дня, пол должен простоять месяц. Выполнение всех этих условий предотвратит возникновение на стяжке трещин.

Укладка без стяжки

Есть варианты системы утепления без верхнего слоя. Теплый водяной пол без цементной стяжки бывает следующим:

• водяной теплый пол без стяжки на песок. Применяется он крайне редко, когда в качестве верхнего слоя системы нельзя использовать массивные материалы;
• водяной теплый пол под ламинат без стяжки. Такое покрытие обычно содержит минимальный слой бетона, но стяжка его не производится.
• не нужно выравнивать бетон, если сверху будет укладываться плитка. Ведь здесь всё будет зависеть уже от отделочных работ. Поэтому водяные теплые полы без стяжки под плитку не требуют привычных манипуляций.

Водяной теплый пол без стяжки

Стяжку можно выполнить как своими руками, так и с помощью профессионалов. Главное, чтобы подход к этом вопросу был взвешенным и грамотным.

Минимальная и максимальная толщина стяжки под тёплый пол

Минимальная толщина

Толщина стяжки тёплого пола

СНиП указывает 20 мм, однако, это относится к металлоцементной стяжке. Если не использовать армирование, то профессионалы рекомендуют высоту стяжки, не менее 40 мм (при условии, что диаметр водяной трубы, не превышает одного дюйма (25 мм)). Это связано с тем, что маленькая толщина не сможет обеспечить необходимую прочность напольного покрытия. Конечно, для тонкой стяжки тоже есть свои условия, в их числе:

— Наличие уже имеющегося чернового пола;

— И так называемая черновая стяжка (позволяющая вести дальнейшие работы на ровной поверхности).

Тонкий слой недопустим в технических помещениях, типа гаража, и комнатах с более интенсивными нагрузками, например, кухни, ванны, прихожей.

Иногда застройщики предлагают выравнивать перепады уровня пола, за счёт толщины. Последствия — неоднородный прогрев. У моего коллеги так и было. Перепады уровня в одном из помещений достигали 13 см(!). Он не дал согласие, и строители «решали» проблему с помощью подсыпки щебня, песка, керамзита, а также отбойного молотка.

Максимальная толщина

Укладываем трубы

Точного определения цифры, того, какую необходимо делать максимальную толщину пола для стяжки, ни один нормативный строительный документ, не даёт. Однако есть нормы, позволяющие оптимально рассчитать распределения тепла. Так в жилых помещениях бетонные покрытия, под которыми проложены водяные коммуникации, должны выдерживать статическую нагрузку в 2 кН/м².

Это подразумевает то, что стяжка над трубами, должна быть не меньше 45 мм. При использовании армирования, например, проволочной сетки с ячейками 100 х 100 мм и диаметром в 3 мм, толщину стяжки можно уменьшить на 10 — 15 мм.

Исходя из них, СНиП 3.04.01-87 считает, что для стандартного водяного пола оптимальным будет слой в 55 — 65 мм (в этом показателе учтено и напольное покрытие).

Эксперты рекомендуют придерживаться следующего соотношения, в котором от диаметра водяной трубы зависит толщина раствора:

• Для трубы МВ 12 – 60 мм;
• Для трубы МВ 17 – 65 мм.

Учитывая возможные нагрузки, для жилья, не рекомендуется превышать 100 мм. В нежилых помещениях, например, кафе-ресторанах, автосалонах, фитнесах и тому подобных – не больше 200 мм. А толщина в 300 мм используется в производственных помещениях, ангарах и т.п.

Неизбежное утолщение стяжки может быть оправданно в нескольких случаях:

• Если фундамент строения одновременно является полом. В этом случае, например, моностяжка в 150 мм будет элементом общей несущей конструкции;
• При устройстве тёплого пола в помещении с усиленной нагрузкой (тот же хозблок или гараж).
• При обустройстве пола на пучинистых и проблемных грунтах.

Схема тёплых полов

Толстая стяжка помимо дополнительных капитальных затрат, сулит ещё некоторые казусы. В их числе: более длительное время прогрева и повышенные расходы на энергоносители.

На этом пока всё. Надеюсь, информация будет полезной. Да, ещё добавлю: некоторые компании предлагают на своих сайтах «калькуляторы расчёта толщины стяжки», однако, зачастую производители труб для тёплого пола (Valtec, Herz,  Stamar и др.) рекомендуют разные параметры толщины.

Читайте, спрашивайте, подписывайтесь в блоге. Отправляйте ссылки друзьям и знакомым. Успехов и оптимальной толщины стяжки Вашему тёплому полу!

Цитата мудрости: Не теряйте чувство юмора. Юмор для человека то же, что аромат для розы.

https://youtube.com/watch?v=VuiEDOROFNU%2520

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек — 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

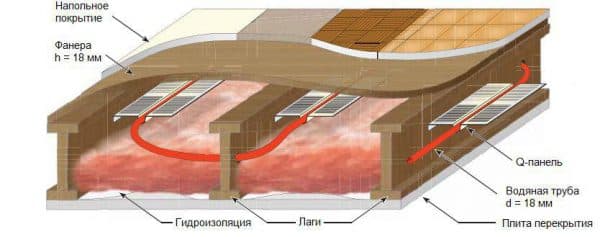

Настильная схема устройства теплого пола.
