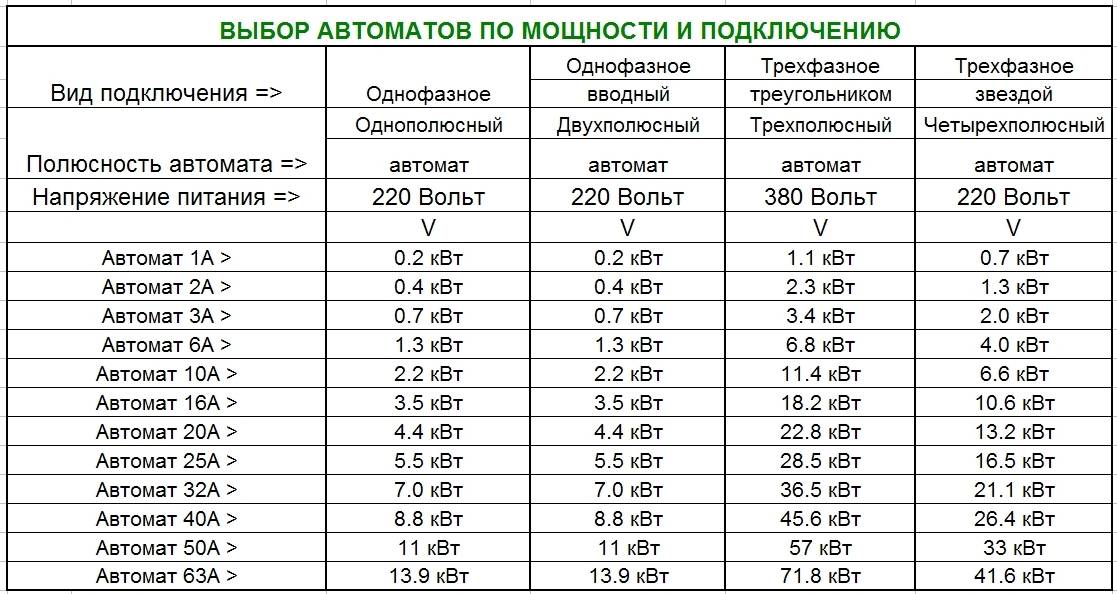

Подбираем номинал автоматического выключателя
Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:
- 6 А – 1,2 кВт;
- 8 А – 1,6 кВт;
- 10 А – 2 кВт;
- 16 А – 3,2 кВт;
- 20 А – 4 кВт;
- 25 А – 5 кВт;
- 32 А – 6,4 кВт;
- 40 А – 8 кВт;
- 50 А – 10 кВт;
- 63 А – 12,6 кВт;
- 80 А – 16 кВт;
- 100 А – 20 кВт.
С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.
При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:
- электросауна (12 кВт) — 60 А;
- электроплита (10 кВт) — 50 А;
- варочная панель (8 кВт) — 40 А;
- электроводонагреватель проточный (6 кВт) — 30 А;
- посудомоечная машина (2,5 кВт) — 12,5 А;
- стиральная машина (2,5 кВт) — 12,5 А;
- джакузи (2,5 кВт) — 12,5 А;
- кондиционер (2,4 кВт) — 12 А;
- СВЧ-печь (2,2 кВт) — 11 А;
- электроводонагреватель накопительный (2 кВт) — 10 А;
- электрочайник (1,8 кВт) — 9 А;
- утюг (1,6 кВт) — 8 А;
- солярий (1,5 кВт) — 7,5 А;
- пылесос (1,4 кВт) — 7 А;
- мясорубка (1,1 кВт) — 5,5 А;
- тостер (1 кВт) — 5 А;
- кофеварка (1 кВт) — 5 А;
- фен (1 кВт) — 5 А;
- настольный компьютер (0,5 кВт) — 2,5 А;
- холодильник (0,4 кВт) — 2 А.
Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.
Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.
На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.
Какой автомат выбрать для кабеля 2.5 мм2?
Для потребителей, суммарная мощность которых не будет превышать 3,5 кВт рекомендуем использовать медный кабель сечением 2,5кв.мм и защищать эти линии автоматом на 16А.
Для медного кабеля сечением 2,5 кв.мм согласно таблице 1.3.6 ПУЭ длительный допустимый ток 27А. Исходя из этого, можно подумать, что к такому кабелю подойдет автомат на 25А. Но это не так. Кстати кто не знает где искать публикую данную таблицу:
Согласно ПУЭ, п. 1.3.10 значение тока 25А разогреет кабель 2,5 кв.мм до 65 градусов Цельсия. Это достаточно высокая температура для постоянных режимов работы.
Еще важно понимать, что не все производители изготавливают кабель согласно ГОСТ и его сечение может быть ниже заявленного. Так что сечение может быть 2,0 кв.мм вместо 2,5 кв.мм
Качество меди у разных заводов тоже отличается и вы не сможете гарантировано точно сказать о том, какое качество кабеля имеете.
Поэтому очень важен запас в защите кабеля для избегания проблем в процессе эксплуатации электропроводки. Выбор автомата по сечению кабеля осуществляют следующим образом:
- кабель 1,5 кв.мм применяю при монтаже сигнализации и освещения, ему соответствует автомат 10А;
- кабель 2,5 кв.мм часто используется для отдельных розеток и розеточных групп, где суммарная мощность потребителей не будет превышать 3,5 кВт. Ему соответствует номиналы автоматов по току 16А;
- кабель 4 кв.мм используют в быту для подключения духовых шкафов, стиральных и посудомоечных машин, обогревателей и водонагревателей, к нему покупают автомат номиналом 25А;
- кабель 6 кв.мм нужен для подключения серьезных мощных потребителей: электрических плит, электрических котлов отопления. Номинал автомата 32А;
- кабель 10 кв.мм обычно максимальное сечение используемое в быту, предназначено для ввода питания в квартиры и частные дома к электрощитам. Автомат на 40А.
Для расчета электрической сети у себя дома смело и строго руководствуйтесь предоставленной выше таблицей и руководством. При правильном расчете силовых линий и защитных устройств всё будет работать долговечно и не принесет вам неудобств и проблем.
Расчетная мощность
С коротким замыканием все понятно. Это соединение фазы и ноль, при котором резко поднимается сила тока. Тут автомат срабатывает быстро, то есть, в действие приводится электромагнитный расцепитель. А чтобы не развился пожар, внутри прибора устраивается дугогасительная камера.
С перегрузкой все по-другому. Во-первых, необходимо решить вопрос, какрассчитать мощность автомата. которая бы соответствовала суммарной мощности электрических приборов, запитанных на сеть, где установлен сам автомат. По сути, ток, выдерживающий автомат, должен быть меньше, чем сила тока в контуре. Существуют определенные показатели, которые зависят друг от друга.
- В контуре освещения обычно используется медный кабель сечением 1,5 мм² и монтируется автомат 16 А.
- На розетки выводится кабель сечением 2,5 мм² и устанавливается автоматический выключатель 25 А.
- Если оба кабеля прокладываются по воздуху, то есть проводится открытая разводка, то для них соответственно устанавливаются автоматы 19 А и 27 А.
Во-вторых, перегрузка может действовать длительное время. Она может расти медленно, поэтому в данных автоматах срабатывает тепловой расцепитель. По сути, это биметаллическая пластина, которая под действием температуры выгибается, тем самым разрывая цепь. В этом случае автомат срабатывает лишь в том случае, если сила тока превышает номинальный минимум в три раза.
Чтобы избежать перегрузки, необходимо подсчитать мощность всех используемых бытовых приборов, к примеру, на кухне. У каждого из них она указана на бирке или в техдокументации. Поэтому сложить все и узнать потребляемую мощность будет несложно. Далее расчет ведется по известному со школьной скамьи закону Ома. Он гласит, что сила тока равна мощности, деленной на напряжение в сети. К примеру, суммарная мощность всех агрегатов равна 5 кВт, напряжение 220 В. В итоге получается, что сила тока должна быть 5000/220=22,7 А. Значит, вам необходим автомат 25 А.
Маркировка
Маркировка автоматов достаточно разнообразна. В ней присутствуют как буквенная маркировка, так и цифровая. Что они обозначают?
- Серия А – используется в цепях, где перегрузки возникнуть не могут или их отклонения от номинала составляет 30%.
- В – устанавливаются в сетях, где номинальный ток может быть ниже фактического в три раза. При таких ситуациях электромагнитный выключатель отключается за 0,015 секунд, а тепловой за 4-5 секунд.
- С – это самый распространенный тип. Он может выдерживать перегруз более пяти номинальных показателей. При этом тепловой расцепитель отключается через 1,5 секунд.
Есть серии «D», «К» и «Z». В жилом секторе они не устанавливаются.
Важно! В жилых и офисных помещениях лучше всего использовать автоматы серии «В» или «С». «А» — устаревшая конструкция, которая постепенно выводится из производства
Теперь что касается буквенной маркировки. Для этого придется разобрать пример. Маркировка «С32». Что это обозначает?
- «С» — это кратность тока, который кратковременно проходит через прибор. По сути, это и есть серия.
- 32 – это номинальная сила тока, обозначается в амперах. Это долговременный показатель.
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

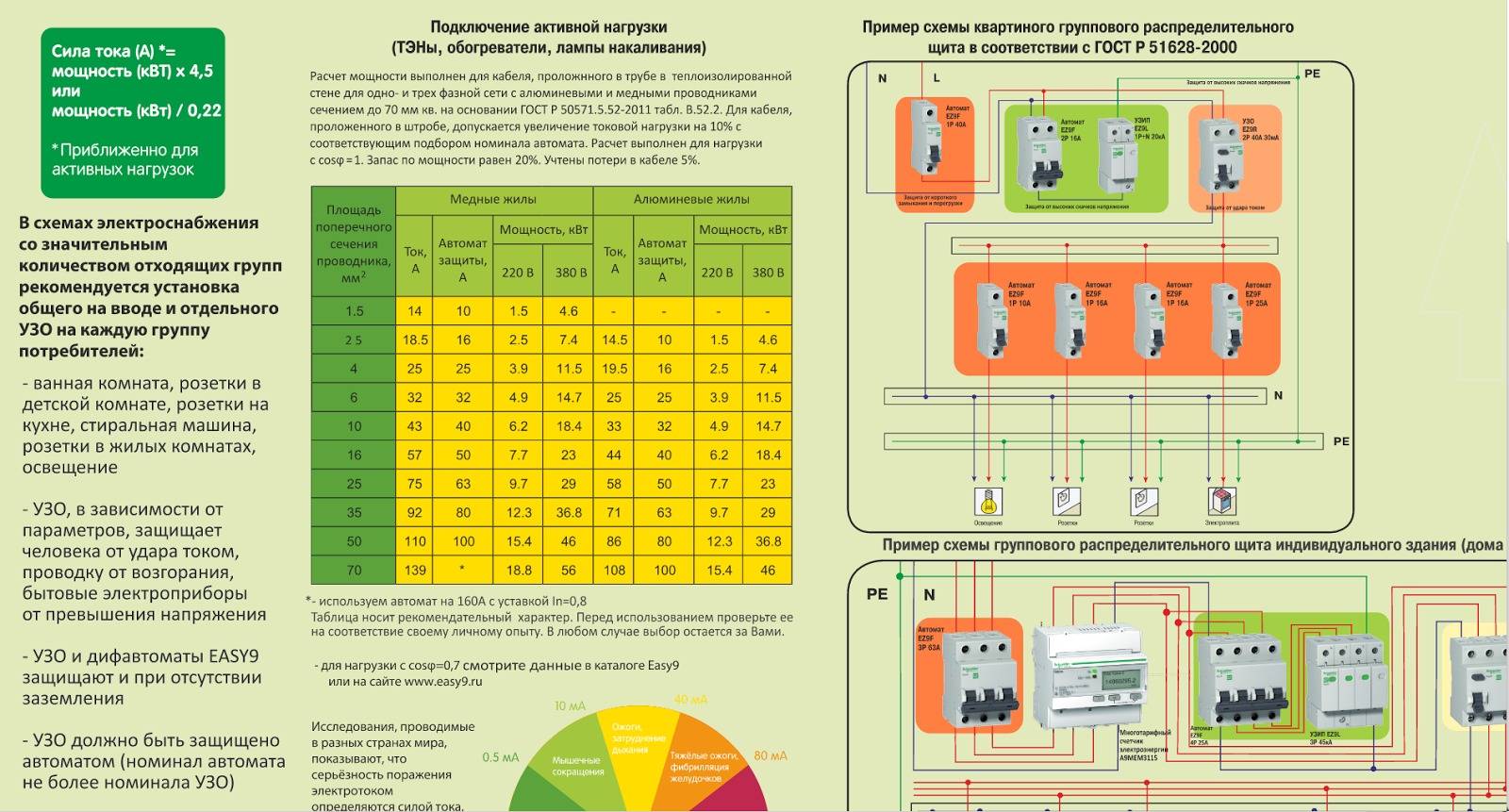

| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
|---|---|---|---|---|---|
| 1,5 кв. мм | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 кв. мм | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 кв.мм | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 кв.мм | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 кв. мм | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Критерии выбора трехфазного коммутатора
Перед покупкой стоит учесть все параметры, которые будет иметь входной аппарат.
Ток утечки
На корпусе имеется маркировка – греческая буква «дельта». Токовая утечка частного дома составляет около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, бойлера – 10 мА.
Разновидности по току
На автомате имеются индексы А (срабатывание при утечке постоянного тока) и АС (срабатывание при утечке переменного тока).
Количество полюсов
Однополюсный автомат применяется для одной фазы
В зависимости от количества полюсов можно приобрести трехфазный выключатель:
- однополюсный тип аппаратов для защиты одного кабеля и одной фазы;
- двухполюсный, представленный двумя приборами с общим рубильником – выключение происходит в момент превышения допустимого значения одного из них, одновременно обрываются нейтраль и фаза в однофазной сети;
- трехполюсный аппарат, обеспечивающий разрыв и защиту фазной цепи – являются тремя приборами с общей рукояткой активации/деактивации;
- четырехполюсный прибор, который монтируется только на ввод трехфазного РУ – разрывает все три фазы и рабочий ноль. Разрыв заземления защиты недопустим.
Место установки
Для бытового использования предназначен электрический автомат на 3 фазы с маркировкой С на 25 А. На вводе в этом случае лучше устанавливать изделия С50, С65, С85, С95. Для розеток или иных точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они будут срабатывать, когда показатели тока в 5-10 раз превышают номинал.
Как выбрать автоматический выключатель
Часто думают, что выбор автомата по мощности нагрузки очень прост: взять мощность всех подключаемых приборов, поделить на напряжение сети и получится номинал автомата.
Данное правило исходит из законов физики и в целом верно
Но для грамотного выбора защитного устройства важно учесть поперечное сечение отходящих проводников
Итак, разберемся в вопросе «Как выбрать автоматический выключатель?».
Пример №1
Вы решили заменить электрический щиток со всеми автоматическими выключателями, но проводку решили оставить старую из советского алюминия, которая есть повсеместно в старых домах.
Вне зависимости от того, в каком состоянии у вас алюминиевая электрическая проводка в квартире, вариант у вас один: не ставить защитный автомат номиналом выше 16 А на каждую линию.
Давайте разберёмся, почему только такой вариант.
В ПУЭ таблицу 1.3.5 «Допустимый длительный ток для проводников с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами» у алюминиевых проводов сечением 2,5 мм2 указан допустимый ток в 19 А.
Это значит, что длительно и безопасно через данную линию может протекать ток не более 19 А.
Автоматический выключатель при расчётах всегда выбирается близкий в наименьшую сторону, для того, чтобы был запас по току. Если в расчетах получается 19А, то правильный выбор автомата по мощности нагрузки будет устройство на 16А.
В такой ситуации выход только один: если у вас много приборов, то не следует их включать одновременно. Старайтесь разделить по времени работу электроприборов.
Например, сначала работает электрический чайник, после этого посудомойка моет посуду, а по завершении вы включаете стиральную машину. Тогда у вас все будет работать исправно и автомат не будет постоянно отключаться.
Какой автомат ставить на стиральную машину?
Электрик в доме15 апреля 2022
Если же вы хотите не думать о том, какой прибор включать и забыть о том, что нельзя включат одновременно, то лучшим решением будет заменить электропроводку.
Пример №2
Вы решили заменить электропроводку и автоматические выключатели полностью.
В ходе такого ремонта вы в любом случае будете разделять линии и ставить несколько автоматических выключателей для разных комнат и групп приборов, соответственно придется монтировать электрический щиток со множеством автоматов.
Для решения этого вопроса вам необходимо действовать по плану, указанному ранее: рассчитать максимальную мощность электрических приборов на каждую линии, выбрать сечение силового кабеля относительно мощности подключаемых приборов и защитить эту линию автоматом необходимого номинала.
Для понимания всего вышесказанного приведем дополнительный пример выбора.
Выбор автомата по номинальному току
Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.
Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи. Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.
Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.
Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.
Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.
Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей
Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке
Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.
Примеры расчета автоматических выключателей
Теорию расчетов автоматических выключателей вы можете почитать в статье: Расчет автоматов защиты. Здесь несколько практических примеров расчета автоматических выключателей в электрической цепи дома и квартиры.
Пример 1. Расчет вводного автомата квартиры
Примеры расчета автоматических выключателей начнем с квартиры, а именно рассчитаем вводной автомат. Исходные данные:
- Напряжение сети Uн = 0,4 кВ;
- Расчетная мощность Рр = 80 кВт;
- Коэффициент мощности COSφ = 0,84;
1-й расчет
Чтобы выбрать номинал автоматического выключателя считаем номинал тока нагрузки данной электросети:
Iр = Рр / (√3 × Uн × COSφ) Iр = 80 / (√3 × 0,4 × 0,84) = 137 А
2-й расчет
Чтобы избежать, ложное срабатывание автомата защиты, номинальный ток автомата защиты (ток срабатывания теплового расцепителя) следует выбрать на 10% больше планируемого тока нагрузки:
- Iток.расцепителя = Iр × 1,1
- Iт.р = 137 × 1,1 = 150 А
Итог расчета: По сделанному расчету выбираем автомат защиты (по ПУЭ-85 п. 3.1.10) с током расцепителя ближайшим к расчетному значению:
I ном.ав = 150 Ампер (150 А).
Такой выбор автомата защиты позволит стабильно работать электрической цепи дома в рабочем режиме и срабатывать, только в аварийных ситуациях.
Пример 2. Расчет автоматического выключателя групповой цепи кухни
примеры расчета автоматических выключателей
Во втором примере посчитаем, какой автоматический выключатель нужно выбрать для кухонной электропроводки, которую правильно называть розеточная групповая цепь электропроводки кухни. Это может быть кухня квартиры или дома, разницы нет.
Аналогично первому примеру расчет состоит из двух расчетов: расчет тока нагрузки электрической цепи кухни и расчет тока теплового расцепителя.
Коэффициент использования
Рассчитать коэффициент использования для простой группы можно самостоятельно.
- Выпишите на листок планируемые бытовые приборы.
- Рядом с прибором поставьте его мощность по паспорту.
- Просуммируйте все мощности приборов по паспорту. Это Pрасчет.
- Подумайте, какие приборы могут работать одновременно: чайник+ тостер, микроволновка+блендер, чайник+микроволновка+тостер, и т.д.
- Посчитайте суммарные мощности этих групп. Рассчитайте среднюю суммарную мощность групп одновременно включаемых приборов. Это будет Pноминал (номинальная мощность).
- Разделите Pрасчет на Pноминал, получите коэффициент использования кухни.
На самом деле, в теории расчетов коэффициент использования внутри дома (без инженерных сетей) и квартиры принимается равным, единице, если количество розеток не больше 10. Это так, но на практике, именно коэффициент использования позволяет работать современным бытовым приборам кухни на старой электропроводке.
Примечание:
В теории расчетов 1 бытовая розетка планируется на 6 кв. метров квартиры (дома). При этом:
- коэффициент использования=0,7 –для розеток от 50 шт.;
- коэффициент использования=0,8 –розеток 20-49 шт.;
- коэффициент использования=0,9 –розеток от 9 до 19шт.;
- коэффициент использования=1,0 –розеток ≤10шт.
Вернемся к автоматическому выключателю кухни. Считаем номинал тока нагрузки кухни:
- Iр = Рр / 220В;
- Iр = 6000 / 220= 27,3 А.
Ток расцепителя:
Iрасчет.= Iр×1,1=27,3×1,1=30А
По сделанному расчету выбираем номинал автомата защиты для кухни в 32 Ампер.
Расчет тока нагрузки
Исходные данные:
- Напряжение сети Uн = 220 В;
- Расчетная мощность Рр = 6 кВт;
- Коэффициент мощности COSφ = 1;
- Расчетную мощность считаем, как сумму мощностей всех бытовых приборов кухни, умноженной на коэффициент использования, он же коэффициент использования бытовой техники.
- Коэффициент использования бытовой техники это поправочный коэффициент, уменьшающий расчетную (полную) потребляемую мощность электроцепи и учитывающий количество одновременно работающих электроприборов.
То есть, если на кухне установлено 10 розеток для 10 бытовых приборов (стационарных и переносных), нужно учесть, что все 10 приборов одновременно работать не будут.
Потребители электроэнергии в доме
В постановлении Правительства РФ №334 «О совершенствовании порядка технического присоединения потребителей к электрическим сетям» от 21.04.2009 года сказано, что частное лицо может подключить к своему дому до 15 кВт. Исходя их этой цифры будем делать расчет, а хватит нам сколько киловатт для дома. Чтобы провести расчет нужно знать сколько электроэнергии потребляет каждый электроприбор в доме.
Таблица мощности бытовых электроприборов
В таблице мощности бытовых электроприборов указаны приблизительные цифры потребления электроэнергии. Расход энергии зависит от мощности приборов и частоты их использования.
| Электрический прибор | Расход мощности, Вт |
| Бытовая техника | |
| Электрический чайник | 900-2200 |
| Кофемашина | 1000-1200 |
| Тостер | 700-1500 |
| Посудомоечная машина | 1800–2750 |
| Электрическая плита | 1900–4500 |
| Микроволновка | 800–1200 |
| Электрическая мясорубка | 700–1500 |
| Холодильник | 300–800 |
| Радио | 20–50 |
| Телевизор | 70–350 |
| Музыкальный центр | 200–500 |
| Компьютер | 300–600 |
| Духовка | 1100–2500 |
| Электрическая лампа | 10–150 |
| Утюг | 700–1700 |
| Очиститель воздуха | 50–300 |
| Обогреватели | 1000–2500 |
| Пылесос | 500–2100 |
| Бойлер | 1100–2000 |
| Проточный водонагреватель | 4000–6500 |
| Фен | 500–2100 |
| Машина стиральная | 1800–2700 |
| Кондиционер | 1400–3100 |
| Вентилятор | 20–200 |
| Электроинструменты | |
| Дрель | 500–1800 |
| Перфоратор | 700–2200 |
| Пила дисковая | 700–1900 |
| Рубанок электрический | 500– 900 |
| Лобзик электрический | 350– 750 |
| Машина шлифовочная | 900–2200 |
| Циркулярная пила | 850–1600 |
Давайте сделаем небольшой расчет на основе данных таблицы потребляемой мощность бытовых электроприборов. Например, в нашем доме будет минимальный набор электроприборов: освещение (150 Вт), холодильник (500 Вт), микроволновка (1000 Вт), стиральная машинка (2000 Вт), телевизор (200 Вт), компьютер (500 Вт), утюг (1200 Вт), пылесос (1200 Вт), посудомоечная машина (2000 Вт). В сумме эти приборы будут потреблять 8750 Вт, а учитывая то, что эти приборы разом включаться практически никогда не будут, полученную мощность можно разделить пополам.
Подключение трехфазного двигателя к 220 вольт через конденсатор
Чтобы эффективно использовать трехфазный электродвигатель в однофазной сети, обмотки статора нужно правильно подсоединить. Если подать напряжение всего лишь на одну обмотку статора из трех, то электродвигатель будет работать не на полную мощность, а его эффективность снизиться на треть.
Существует достаточно большое количество схем подключения трехфазного двигателя к сети 220 Вольт. Наиболее эффективная схема подсоединения трехфазного двигателя (поскольку его мощность упадёт менее всего), является способ с использованием фазосдвигающего конденсатора. Данный конденсатор подсоединяется к третьему контакту статора.
При подключении трехфазного двигателя через конденсатор практически не теряется частота вращения ротора. Этого нельзя сказать о мощности трехфазного двигателя, которая в любом случае падает при его подключении в однофазную сеть, и с этим приходится мириться.
Что лучше для частного дома – однофазный или трехфазный ввод?
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Потребление электроэнергии в жилых домах непрерывно растет. Каждый житель нашей страны в пересчете на душу населения ежедневно потребляет количество энергии в разы большее по сравнению с данными, например пятидесятилетней давности.
В середине двадцатого века в каждом частном доме всего то и было электроприборов, что электроплита, несколько лампочек и, в лучшем случае, телевизор или радиоприемник. Сегодня бытовых электроприемников просто тьма в любом жилом помещении, и в частных домах стали все чаще выполнять трехфазные кабельные вводы. От традиционной однофазной сети многие отказываются.
Но в чем же преимущества трехфазной сети? И стоит ли безусловно отдавать ей предпочтение?
Однако следует не забывать, что при одинаковой мощности для трехфазной сети можно использовать вводной кабель существенно меньшего сечения. Причина находится буквально на поверхности: мощность, а, следовательно, и ток распределяется по трем фазам, в меньшей степени нагружая фазный провод в отдельности. Номинал вводного автоматического выключателя в трехфазной сети, соответственно, тоже будет меньшим.
Но эти преимущества не имеют существенного значения
Разве так уж важно, какое сечение у вводного кабеля и номинал у вводного автомата? Гораздо важнее тот факт, что вводной распределительный щит для трехфазной сети будет иметь большие габариты
Последнее связано с тем, что трехфазный счетчик заведомо больше любого однофазного. Вдобавок и вводной автоматический выключатель будет занимать три или четыре модуля (если нулевой проводник тоже разрывается). Трехфазные УЗО тоже отличаются повышенными габаритами, так что вводной распределительный щит на несколько ярусов для «трехфазки» — обычная картина.
В однофазной электрической сети «перекос фаз» часто становится причиной того, что потребители, подключенные к неудачной фазе, вынуждены мириться со слишком низким сетевым напряжением. Обладателям трехфазного ввода подобные проблемы неведомы, поскольку они могут подключать важные, ответственные однофазные электроприемники к той фазе, которая не подверглась просадке из-за «перекоса».
Рабочее напряжение трехфазной сети составляет 380 вольт. Это ощутимо выше привычных 220 вольт. Поэтому при работе и эксплуатации трехфазной сети необходимо больше внимания уделять электробезопасности.
С позиций норм пожарной безопасности трехфазный ввод также является более опасным, так как ток короткого замыкания при напряжении 380 вольт будет намного выше.
Таким образом, к недостаткам трехфазного ввода в частный дом можно отнести:
1. Необходимость получения разрешения и технических условий на подключение от местной энергосбытовой компании. Это дело довольно хлопотное и может потрепать нервы, а то и совсем закончиться неудачей.
Как подключить трехфазный двигатель к однофазной сети
Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Установка УЗО: схемы подключения для однофазных и трехфазных сетей | Значение сопротивления резистивного элемента в основной массе нагревателей имеет прямую зависимость от значения выделения температуры. Спрашивайте, я на связи!
